Электро-водяной теплый пол: какой лучше, особенности, а также достоинства xl pipe пола

Инфракрасный тёплый пол

Эта система подразделяется на плёночный и стержневой теплый пол.

Плёночный тёплый пол

Он делается из многослойной полимерной плёнки, толщина которой колеблется от долей миллиметра до нескольких миллиметров. На краях полотен находятся тонкие медные электроды, с которыми соединены расположенные между слоями полимера тонкие графитовые полоски, являющиеся нагревательными элементами.

Преимущества плёночного теплого пола:

• Плёнка для тёплого пола с инфракрасным излучением универсальна – она отлично сочетается с разными напольными покрытиями: ламинатом, паркетом, плиткой и т. д.
• Такой пол можно устроить своими руками, если иметь минимальные навыки.
• Относительная экономичность – на единицу площади она тратит не больше 30-70 Вт электроэнергии.

Но плёночные полы, особенно из слишком тонкой плёнки достаточно легко повредить, впрочем, они будут работать и после этого, за исключением места повреждения.

Ремонт такого пола с демонтажем напольного покрытия, заменой повреждённого участка и повторным монтажом обойдётся очень недёшево. Поэтому к установке таких полов нужно относиться очень скрупулёзно и бережно.

Стержневой тёплый пол

Он также использует инфракрасную систему подогрева, но здесь нагреватель представляет собой гибкие стержни из композитного материала, содержащего углерод и серебро.

Преимуществом данной системы отопления можно назвать возможность его применения на любой ровной поверхности, даже на потолке.

Другие преимущества:

• Даже если несколько стержней получат повреждение, то система продолжит работать.
• Монтаж стержневых систем настолько прост, что с ним может управиться любой мужчина, умеющий держать инструменты в руках.
• Его можно размещать под любыми напольными покрытиями, в том числе, в ванну под прослойку плиточного клея или под тонкий слой стяжки.

Видео о разновидностях электрического теплого пола:

Виды полов

Физика процесса обогрева тёплых полов отличается от радиаторного отопления отсутствием конвекции горячих воздушных масс. В них воздух, нагреваясь, поднимается к потолку.

Сегодня на рынке представленные нагревательные полы подразделяются на два вида — электрические и водяные.

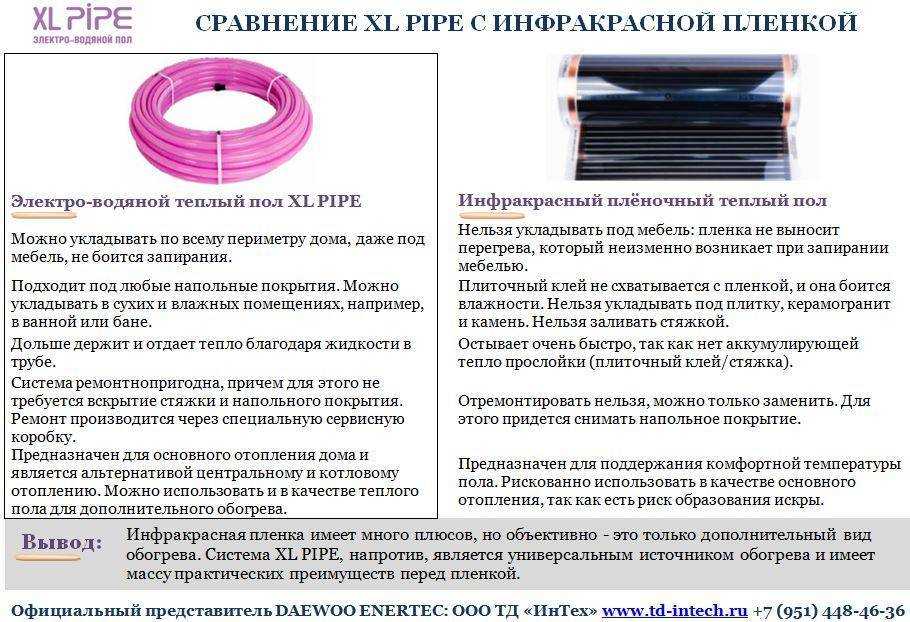

Преимущества и недостатки электро-водяного теплого пола XL PIPE | Монтаж теплого пола

Смотрите это видео на YouTube

Водяные полы

Водяной пол напоминает стандартную отопительную систему, отличие лишь в месте размещения труб, по которым циркулирует теплоноситель.

Обычные батареи располагаются на стене, контур же тёплого пола находится под напольным покрытием.

Важнейшая часть устройства — металлопластиковые или полипропиленовые трубы, которые чаще залиты бетонной стяжкой, хотя бывает, что трубы стелются настильным «сухим» способом.

В комплект входит нагреватель (газовый, электрический или деревянный), коллекторный узел с циркуляционным насосом и прибор для контроля за температурой.

Электрические полы

Конструкция электрических полов проще, чем у водяных, и стоимость их установки дешевле. Они состоят из нагревательных элементов и терморегулятора. Работают такие полы от электросети. Предназначены для площадей не более 30 м2. Чтобы не происходил перегрев элементов нагрева, не рекомендовано размещение тяжёлой мебели на них.

Электрические полы подразделяются на:

1. Кабельные — в качестве нагревательных элементов выступает кабель с токопроводящими жилами.
2. Маты — это те же самые кабельные полы, только провод закреплён на специальной полимерной сетке с определённым шагом.
3. Инфракрасные — состоят из двух слоёв лавсановой металлизированной плёнки, между которыми расположены нагревательные полосы, и медных или серебреных жил, по ним проходит ток.
4. Стержневые — современный тип, который также является инфракрасным устройством. В отличие от плёнки имеет карбоновые стержни вместо пластин.

Какой электрический теплый пол лучше? Предназначение основных видов электрического теплого пола

Смотрите это видео на YouTube

Водяной пол в частном доме: какой источник обогрева оптимален в этом случае?

В частном доме нет преград для водяного пола, но тут тоже надо смотреть, чем вы отапливаете помещение. Если у вас газовый котёл отопления или твердотопливный, то можно делать водяной пол. Если же вы топите электрокотлом, то вы просто разоритесь на нагреве воды! Счета будут нереально большие и в этом случае надо выбирать электрические, они намного экономней.

Если у вас есть бойлер, то можете себе представить на его примере, что такое постоянный нагрев воды и сколько это стоит. Тем более, в домах, как правило, и кубатура больше, чем в квартирах, а значит, воды в трубах будет циркулировать много. Так что, думайте сами, решайте сами, как лучше сделать пол тёплый пол на кухне, отталкиваясь от своих исходных данных.

Недостатки электрического пола

Несмотря на большое количество преимуществ конструкции теплого пола, данная система все же имеет некоторые недостатки:

1. Первый и наиболее очевидный минус электрического пола — увеличение затрат на электроэнергию в доме. В этом случае для того, чтобы максимально снизить расходы, лучше всего использовать терморегулятор, который позволит понизить температуру или отключить обогрев в некоторых зонах.
2. Второй недостаток также связан со значительными расходами. Дело в том, что теплый пол — это дорогостоящая конструкция, которая также требует определенных затрат на ее установку.
3. Перед установкой конструкции электрического пола необходимо обязательно поменять проводку в доме. Такая система значительно увеличивает нагрузку на электросистему, поэтому старая проводка может просто не выдержать.
4. Конструкция теплого пола весьма требовательно относится к напольному покрытию. Оно должно обладать, прежде всего, хорошей теплопроводностью, чтобы ощущалась эффективность от работы системы. Если же на полу будет ковер или палас, которые довольно плохо пропускают тепло, эффективность теплого пола не будет большой.
5. Некоторые виды напольного покрытия могут пострадать от использования теплого электрического пола. Наибольшее воздействие оказывается на деревянный пол, поскольку дерево при нагревании рассыхается, а затем начинает менять форму.
6. Если напольное покрытие вдобавок покрыто сверху лаком, температура нагрева не может превышать более 21 градуса.
7. Чтобы максимально сэкономить электроэнергию и расходы на нее, теплый пол, как правило, не устанавливается в местах, где стоит мебель. В связи с этим перестановка мебели в доме повлечет также и переустановку конструкции теплого пола.
8. Использование теплого пола в доме провоцирует появление электромагнитного излучения. Конечно, сегодня все используют электрические приборы, несмотря на распространение электромагнитных волн, однако, с установкой дополнительной электрической системы излучение усиливается, поэтому этот фактор необходимо учитывать.
9. Применение любого электрообогревателя, в том числе и электрического пола, влечет за собой увеличение опасности поражение током. Этот фактор следует учитывать, особенно в помещениях с повышенной влажностью.

Стоит отметить, что, несмотря на все эти недостатки, большинство людей все же используют теплые полы в доме, поскольку для них такие системы являются необходимым условием комфортного проживания. Тем более, что большая часть этих недостатков совершенно несущественны и легко устранимы. Что же касается дополнительных расходов, то, как правило, все прекрасно понимают, что комфорт стоит дополнительных денег.

Плюсы и минусы тёплых электрических полов

При выборе конструкции тёплого пола нужно сравнить плюсы и минусы имеющихся вариантов.

Плюсы электрического теплого пола

• Позволяет не бояться протечек воды.
• Работает совершенно бесшумно.
• Не требует места и остаётся незаметным, поскольку не нуждается в котле и насосах, как водяной теплый пол.
• Электрический тёплый пол разогревает поверхность равномерно, чего невозможно добиться с помощью водяных систем.
• Простое управление температурой с помощью эргономичного пульта и термостата.
• Продолжительный период эксплуатации, который может достигать 50 лет.

Но есть и минусы в электрических системах подогрева:

• Очень дорогая эксплуатация не позволяет обогревать большие площади помещений, в этом случае более дёшево обходятся гидравлические системы обогрева.
• Генерирование электромагнитного излучения – правда, оно очень слабое, и не наносит вреда человеку, но всё же оно есть.
• Серьёзная нагрузка на электрическую сеть, которую не каждая бытовая сеть способна выдержать.

Схема теплого электрического пола

Недостатки электрического теплого пола в сравнении с водяным

К сожалению, электрическая система теплого пола также имеет и некоторые недостатки в сравнении с водяной конструкцией:

1. Часто водяной теплый пол становится более экономичным вариантом, чем электрический. Особенно заметна такая экономия на больших территориях.
2. Использование горячей воды для обогрева пола и отопления помещения является более безопасным вариантом, чем применение электричества. Горячая вода способна навредить человеку в меньшей степени, чем электрический ток.
3. Водяная конструкция обогрева способна прослужить намного дольше, чем электрическая система. Если верить наиболее популярным производителям таких систем, водяной пол может прослужить в доме до 50 лет.

Использование водяного пола наилучшим образом подходит для обогрева больших помещений. К примеру, его лучше применять в больших загородных домах или на рабочих территориях.

Электрический пол — уникальная современная конструкция, позволяющая создать в доме максимальный комфорт. С такой системой ваш пол всегда будет теплым, что позволит не только ходить босиком, но и позволять детям играть на полу, не опасаясь, что их продует сквозняком. При этом конструкция является абсолютно безопасной, система отлично защищает все элементы от попадания воды и прочих предметов.

Теплые полы электрические: инструкция по монтажу

Устройство кабельного пола

На выровненную и очищенную поверхность основания укладывают утеплитель, проклеивая стыковочные швы скотчем. Заливают на армирующий слой промежуточную тонкую стяжку (2–3 см).

Дав стяжке набрать необходимую прочность, примерно 2–5 дней, на нее крепят монтажную ленту.

Кабель монтируют на ленту в соответствии с заранее составленным планом раскладки. Укладку начинают от места подключения проводов к терморегулятору, придерживая расчетного шага с допустимой погрешностью в ±10 мм.

На заметку
Как правило, в инструкции производителя бывает указан минимальный радиус изгиба кабеля и минимальное расстояние между витками. Необходимо строго придерживаться этих указаний.

Датчик температуры укладывают в гофрированную трубку, которую располагают между двумя витками кабеля и плотно закрывают с одной стороны заглушкой.

После завершения монтажа система должна пройти тестирование, и только после этого заливают второй основной слой стяжки (3–10 см) под напольное покрытие.

На заметку
Перед заливкой основной стяжки рекомендуется начертить схему, получившуюся после монтажа и отметить на ней места расположения муфт, датчика, размеров, шага и т. д.

К эксплуатации системы можно приступать не ранее 28 суток.

Устройство тепломатов

Монтажные работы проводят в соответствии со схемой раскладки, а которой должно быть указано месторасположение основных компонентов системы.

• На полу и в стене пробиваю канавки под температурный датчик, провода и терморегулятор.
• После очистки базовой поверхности укладывают гофрированную трубу с датчиком и выводят провода в монтажную коробку.
• На этом этапе необходимо замерить омическое сопротивление, после чего приступают к раскладке матов.
• На них аккуратно при помощи шпателя наносят слой клея для плитки.
• Подключение выполняют через терморегулятор.

2023 prestigpol.ru

Водяной теплый пол

Принцип работы водяного теплого пола, основан на передаче энергии от теплоносителя (горячей воды) окружающему пространству. Горячая вода поступает из центральной системы водоснабжения (в квартире) или от отопительного котла (в бане, в частном доме). Трубы укладываются под полом по особой схеме, в результате чего, напольное покрытие равномерно нагревается. При наличии надежной и бесперебойной подачи теплоносителя, систему водяного теплого пола можно применять как основная сеть отопления дома, демонтировав радиаторы, что существенно улучшит внешний вид помещения и увеличит его полезную площадь.

Способы укладки нагревательных труб

По способу укладки, различают две системы водяных теплых полов:

• В бетонную стяжку. Самый правильный по технологии вариант. Уложенные в пространство под полом, трубы заливаются песчано-цементной смесью с добавлением пластификаторов, что обеспечивает надежную защиту труб от повреждений в результате механических повреждений и обеспечивает высокий коэффициент полезного действии всей отопительной системы. Прогреваясь, бетон, представляет собой равномерно разогретую поверхность, что обеспечивает комфорт жителей дома, так как отсутствуют не прогретые участки напольного покрытия.
• Под деревянный пол. Недорогой, по сравнению с укладкой в стяжку, способ. Трубы укладываются между лагами под черновой пол. Применяется при невозможности произвести заливку бетоном (второй этаж в деревянном доме) или по финансовым причинам. Этот вариант менее эффективен с точки зрения обогрева помещений.

Система труб разводится по заранее установленным схемам:

• Двойная спираль. Применяется в холодных или обладающих большим объемом помещениях. Принцип действия основан на том, что теплая труба пересекается с более холодной, что обеспечивает эффективный и равномерный прогрев всего помещения.
• Змейка. Используется в помещениях средних размеров. Теплоноситель поступает, по трубам, от внешней стены к внутренней, зигзагами.
• Двойная змейка. Применяется при невозможности обеспечить равномерный прогрев одинарной «змейкой». Трубы укладываются двойным зигзагом, когда вводная труба проходит рядом с выходной.

Для изоляции находящегося ниже помещения, применяются теплоизоляционные материалы:

1. Изовер.
2. Вспененный полиэтилен с отражающим слоем. Обладает прекрасными теплоизоляционными свойствами. Применяется в увлажненных помещениях и помещениях, в которых зазор между трубами и черновым полом – минимален.
3. Пенополистироловые плиты. Идеально подойдут для укладки в большое пространство под полом. Этот теплоизолятор сохраняет свои свойства даже в сильно увлажненных помещениях.
4. Минеральная вата. Не рекомендуется к применению в помещениях с повышенной влажностью, так как по мере впитывания влаги, ее теплопроводность увеличивается, а следователь, снижаются теплоизоляционные свойства.

Система водяного обогрева пола, состоит из:

• Водяной насос. Предназначен для принудительной перекачки теплоносителя по системе труб обогрева пола.
• Верхний теплопроводящий слой. Обеспечивает равномерный прогрев поверхности и обеспечивает защиту труб от повреждений.
• Крепежные элементы. Используются для крепления труб к лагам и фиксации изоляционных материалов.
• Трубы. Обеспечивают перенос теплоносителя по всей площади комнаты.
• Гидро и теплоизоляционные материалы. Предотвращают утечки воды, служат для уплотнения резьбовых соединений и уменьшения тепловых потерь.
• “Гребенка” и распределительный узел. Узел, который распределяет теплоноситель по разным контурам теплого пола.

Монтаж теплого пола

Обычно, состоит из этапов:

Демонтаж старой стяжки.

• Выравнивание пола.
• По периметру пола закрепляется демпферная лента.

• Во избежание тепловых потерь основание пола утепляется.
• Сверху утеплителя укладывается армирующая сетка, к которой в последующем можно закрепить трубу теплого пола (вместо крепежных полос и клипс).

Производиться расчет диаметра труб, и выбирается схема их расположения.

Для максимального комфорта, можно включить в систему регулируемые клапана, управляемые терморегулятором, что позволит поддерживать температуру установленную пользователем.

• Система заливается стяжкой или монтируется прямо под половое покрытие (доски).
• На одной из стен, рядом с котлом, монтируется распределительный щиток с насосом и гребенками.

Какой вид нагревателя выбрать, советы пользователей

Выбор системы теплого пола обусловлен условиями эксплуатации, потребностями и возможностями владельца жилья. Судя по отзывам пользователей, лучший вариант — водяные системы залитые в стяжку. Они долговечны, не требуют заметных расходов (только оплата теплоносителя или топлива для собственного котла).

Однако, такие системы требуют трудоемкого и ответственного монтажа. Если надо быстро и без особых сложностей установить нагреватель, лучшим вариантом станут инфракрасные пленочные конструкции. В продаже есть готовые образцы, в комплекте с которыми идут терморегуляторы и прочая аппаратура.

Пользователи хорошо отзываются о следующих марках пленочных нагревателей:

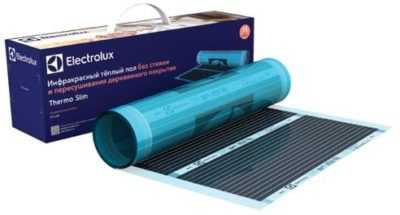

Electrolux ETS 220-10

Caleo PLATINUM 230-0,5 1680Вт

Среди греющих кабелей выделяют:

Warmstad WSS-1115

DEVI DEVIflex 18T (DTIP-18)

Для изготовления водяных теплых полов большинство пользователей рекомендуют использовать отожженную гофрированную трубу из нержавейки. Она не подвержена коррозии, долговечна, способна выдерживать высокое давление и нагрузки при опрессовке.

Достоинства и недостатки

К достоинствам и недостаткам электрических теплых полов следует отнести:

• высокая эффективность, способность обеспечить комфортный микроклимат в отапливаемом помещении;
• отсутствие административных запретов на монтаж в городских квартирах;
• возможность укладки разными способами под любые напольные покрытия;
• простота настройки и регулировки режима;
• безопасность использования (при условии соблюдения правил эксплуатации);
• масса разновидностей, позволяющая подобрать наиболее подходящий вариант для любых условий и помещений.

• необходимость монтировать отдельную линию электропитания (от щитка);
• высокий расход электроэнергии, особенно, при обогреве больших помещений;
• запрет или особые требования на монтаж во влажных помещениях;
• низкая ремонтопригодность — вышедший из строя электронагреватель подлежит замене.

Недостатки довольно серьезные, но большинство пользователей относится к ним как к особенностям конструкции. Тем более, что отсутствие альтернативы в любом случае заставляет принимать рабочие свойства электрического теплого пола такими, как есть. Поэтому, к рабочим качествам нагревателей относятся с потребительской точки зрения и выбирают наиболее эффективные и экономичные варианты конструкции.

В каких комнатах лучше всего сделать теплый пол

Как правило, теплые полы в доме (квартире) устанавливают локально, в отдельных комнатах. Чаще всего, это прихожая — приятно, зайдя с улицы, разуться и встать на теплый пол. К тому же любая влага на таком полу испаряется намного быстрее (никаких луж под ботинками гостей не будет, даже если на улице ливень). По той же самой причине нередко встречается пол с подогревом в ванной. Ну и, разумеется, теплый пол — это замечательное решение для детской комнаты: не нужно будет постоянно говорить ребенку «не ходи босиком», а самые маленькие смогут спокойно играть и ползать на теплом, безопасном полу.

Воздушное отопление

Система воздушного отопления состоит из теплогенератора и водяного калорифера, отвечающего за нагрев воздуха. За счет вентилятора и распределительных головок воздушные массы распределяются по дому.

Характеристики

Преимуществами воздушной системы обогрева являются: высокий КПД ( 93%), возможность в минимальные сроки прогреть помещение, поддержание оптимальной температуры. Также система обогрева с воздухозаборником может быть оснащена ионизаторами воздуха или очищающими фильтрами.

Из недостатков воздушного отопления стоит назвать следующие:

• систему воздушного обогрева можно устанавливать только на этапе строительства дома;
• требуется регулярное сервисное обслуживание;
• высокая потребность в электричестве (потребуется дополнительный источник электроснабжения);
• требуется часто менять воздушные фильтры;
• высокие расходы на установку и содержание;
• затягивание пыли с улицы (относится только к системе с принудительной тягой).

Система воздушного обогрева может использовать газовое или дизельное топливо. Расчет расхода топлива аналогичен примеру № 1.

Электропол

Еще один вид полов с подогревом – это системы, работающие за счет электроэнергии. Они могут быть изготовлены в трех формах – это маты нагревательные, кабель и инфракрасная пленка. Каждая из этих систем работает за счет подключения к электрической системе. Они не нуждаются в подаче воды и не требуют получения разрешения от управляющей компании, дающего возможность их обустройства. Также полностью отсутствует риск затопления соседей в случае возникновения неполадок в системе. И такие полы – лучший вариант для обустройства в ванной, кухне или санузле.

Виды электрических полов

Теплый электрический пол

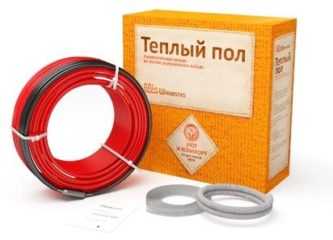

Кабельный пол

Самый привычный вариант подогрева пола, работающий за счет электричества. Представляет собой уложенный по определенной схеме толстый кабель с изоляцией. Провод под действием электроэнергии нагревается, а затем отдает тепло во внешнюю среду. Так и происходит нагрев основания.

Монтаж кабельного теплого пола

Такая система подогрева может иметь разную мощность, за счет чего ее легко подобрать к конкретному помещению. Например, для кухни будет достаточно оборудования 120 Вт/м2, а для ванной хватит и 140 Вт/м2. Также это самый дешевый вариант обустройства системы подогрева в квартире с помощью электричества. Главный недостаток кабельного пола – необходимость обустройства цементной стяжки, из-за чего высота полов увеличивается.

Нагревательные маты

Это тоже кабельная система подогрева, но своеобразная. Дело в том, что здесь используются тонкие (менее 3 мм) провода, которые закрепляются производителем на специальной сетке, изготовленной из стекловолокна. Обычно такие полы скручиваются в рулоны либо представлены небольшими ковриками – матами.

Нагревательный мат

Такой вариант системы подогрева оптимален под укладку плитки, потому что на нагревательные маты можно сразу же клеить и некоторые виды финишного покрытия. Маты просты в монтаже, стоят недорого, часто продаются на клеящейся основе, их удобно резать (имеются специальные метки на поверхности изделия). В ванной их можно класть даже на старую плитку, что снижает объемы подготовительной работы.

Параметры нагревательных матов Energy

Инфракрасный пол

Довольно популярный в последнее время вид электроподогрева пола. Система представляет собой пленку с черными полосами из карбона, которая, нагреваясь от электросети, передает тепловую энергию финишному покрытию. Пленка может укладываться под ламинат или ковролин, не нуждается в создании стяжки пола. Она гибкая, легко режется и гнется при необходимости.

Инфракрасный теплый пол

Преимущества инфракрасных теплых полов

Монтаж такой системы очень прост – достаточно уложить ИК пленку на черновое основание, правильно подключить и закрыть финишным материалом. Система сразу же готова к эксплуатации. При этом пыли и грязи во время проведения работ не возникает, а значит, систему можно укладывать и тогда, когда ремонтные работы в квартире практически завершены.

Укладка пленочного пола

Интересно, что карбоновой пленкой порой отделывают не только полы, но и стены, потолки. Это позволяет использовать ее в качестве автономной системы обогрева здания.

Схема укладки пленочного пола

Рассмотрев все виды электрополов, постараемся их сравнить между собой. Таблица поможет сделать необходимые выводы.

Таблица. Какой электрический пол лучше?

Принцип сравнения	ИК пол	Мат нагревательный	Кабельный пол
Монтаж	Укладка материала производится прямо под финишное покрытие	Система укладывается на черновой пол и оказывается внутри слоя клея для плитки или же монтируется внутрь стяжки	Установка возможна только при обустройстве цементной стяжки
Максимальная мощность, Вт/м кв.	220	160	110
Возможные варианты напольных покрытий	Любой вид отделочного материала. Исключение – если покрытие крепится при помощи клея. Тогда нужен слой гипсокартона между ним и ИК полом	Ламинат, паркет, ковролин – при наличии стяжки от 2 см толщиной. Плиты из керамогранита, плитка кафельная, деревянные доски.	Любой вид покрытия
Экономность	Высокая	Средняя	Средняя
Наличие электромагнитного поля	Отсутствует	0,25 мкТл	0,25 мкТл

Прогрев помещения

Если частный дом является местом постоянного проживания и требуется постоянно поддерживать комфортную температуру, то наиболее приемлемой системой отопления будет теплый пол, так как после прогрева стяжки, тепло передается окружающим предметам и воздуху длительное время, при этом осуществляется постоянная поддержка температуры в автоматическом режиме.

В случаях, когда дом используется как дача и во время отсутствия собственника все коммуникации находятся в «спящем» режиме, то при включении отопления необходимо максимально быстро прогреть воздух внутри помещения. С этой задачей справится конвекционные батареи, которые быстро нагревается, и быстро отдают тепло за счет движения воздуха. Конечно, прогрев комнаты будет осуществляться сверху вниз, но скорость такой работы в несколько раз выше, чем у теплых полов.
