Виды теплых полов: какой теплый пол лучше?

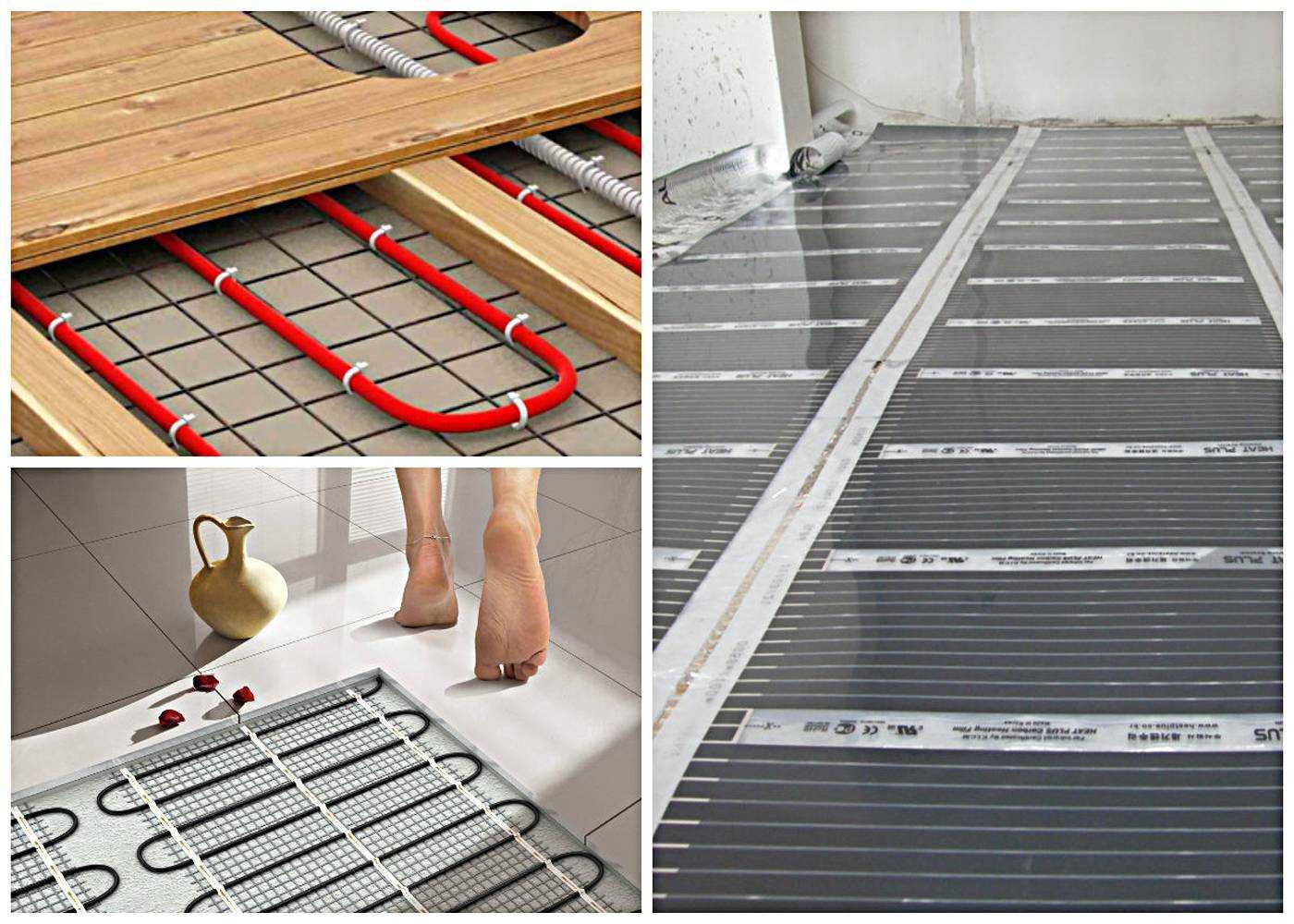

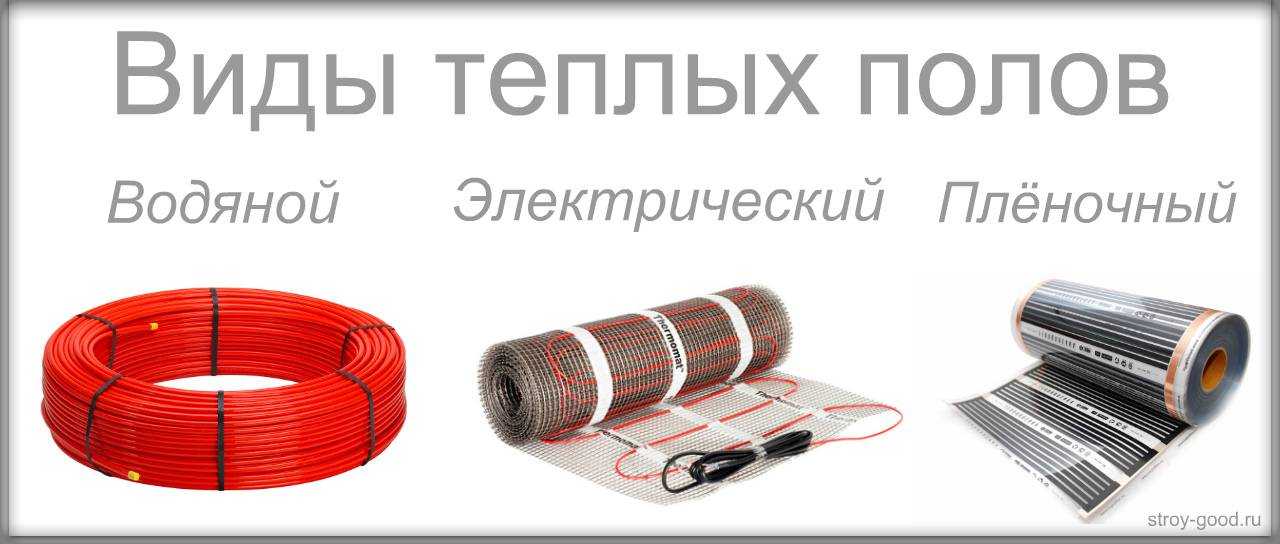

Два типа пола с подогревом

Подогрев пола – идея далеко не новая. Еще в Древнем Риме жители города обустраивали такую систему под основаниями бань, делая под ними полости, куда подавался теплый воздух. Таким образом, передвигаться по полу было комфортно – ноги не мерзли.

Теплый пол

В современном мире система обогрева, конечно, значительно усовершенствована. Теплые полы можно создавать с использованием воды или электричества. Притом позволить такое оборудование сейчас себе может практически любой желающий – для этого не надо быть богатым человеком, так как конкуренция и спрос сделали свое дело – купить и обустроить в своем доме любую систему подогрева полов можно за небольшие деньги.

Какой теплый пол лучше

Маты

Электрические маты – модифицированный теплый пол, с помощью которого можно облегчить процесс монтажа. Они представляют собой плотную сетку-основание, на которой укреплен кабель. Ширину шага в таком случае рассчитывать не нужно. Достаточно раскатать маты в нужно направлении, зафиксировать сетку и осуществить минимальную стяжку. Чем хорош такой вариант?

• Мощность у матов выше, чем у классического электрического подогрева. Она составляет от 160 до 180 Вт/кв. метр. Поэтому это более энергопотребляющий вариант. Однако большинство выпускаемых модификаций снабжено терморегуляторами с контролем от перегрева, что значительно увеличивает сроки эксплуатации.

  Нагревательные маты из кабеля

• Монтаж с подложкой из термоизолирующего материала позволит сократить расход энергии при работе термоматов.
• Небольшой слой стяжки (до 3 см) увеличит теплоотдачу, в этом смысле термомат наиболее эффективный вариант кабельного пола.
• Монтаж можно произвести самостоятельно, так как система снабжена всеми необходимыми терморегуляторами и датчиками.

Современные компании, специализирующиеся на подобном оборудовании выпускают большое количество разновидностей электрических матов с различными дополнительными характеристиками: с одно- и двухжильными кабелями, в виде сэндвича с термоизолирующей подложкой, который не требует стяжки и так далее.

Монтаж тёплого пола Electrolux

Существенными недостатками можно назвать высокую стоимость и энергопотребление такого подогрева. Какой вариант лучше выбрать – зависит от ваших финансовых возможностей.

Электрические теплые полы

Как видно из названия, этот вид напольного обогрева основан на преобразовании электроэнергии в тепло.

Его основные преимущества:

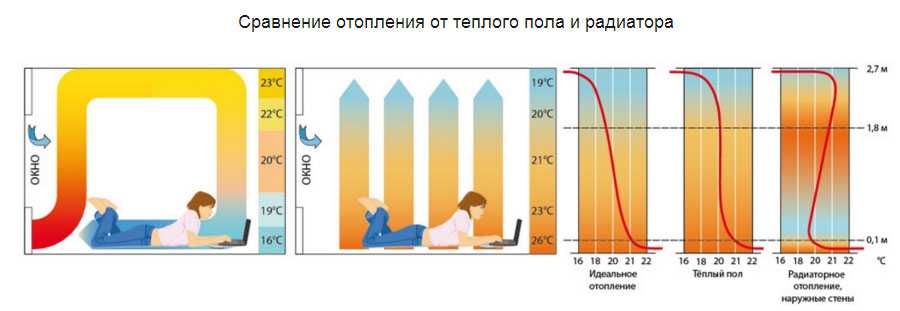

• равномерный нагрев воздуха в трех зонах: на уровне пола температура достигает +24, в двух метрах над ним до +22, под потолком — +20 градусов;
• ему свойственны малые теплопотери, что снижает расход энергии;
• электрическому полу не нужно специальное оборудование;
• его можно использовать и в качестве основного, и дополнительного отопления;
• процесс нагрева можно не только контролировать, но и устанавливать необходимые параметры с помощью пульта управления;
• высота пола меняется совсем незначительно;
• в случае поломки, система не требует демонтажа всего пола, а только той части, где он не прогревается.

Кроме положительных качеств электрическим теплым полам свойственна пара отрицательных:

• они могут излучать электромагнитные волны, которые подходят далеко не всем людям;
• возрастает расход электроэнергии.

Этот тип отопления подходит для небольших помещений, например квартир. Для обогрева частного дома специалисты рекомендуют применять водяные полы, так как при наличии газового котла, можно траты по его эксплуатации свести до минимума. Поэтому рассуждения, какой теплый пол экономичнее, водяной или электрический, напрямую зависит от площади, которую нужно обогревать.

Виды электрических полов

На сегодняшний день существует 3 вида электрических полов:

1. В кабельном типе одножильный или двужильный (предпочтительнее) кабель укладывают на подготовленный «пирог» из гидроизоляции и теплоизоляции, а затем заливают стяжкой не менее 5-7 см толщины.Из всех видов – это самый дешевый теплый пол электрический, но установка его требует времени и сил.
2. Нагревательные маты были придуманы, как альтернатива укладке кабеля, ведь он уже прикреплен к сетке из полимеров специальными медными фиксаторами. Производители заранее рассчитывают мощность каждого вида мата, исходя от шага и толщины кабеля, прикрепленного к нему.

   Потребителю достаточно вычислить, какой мощности должна быть его отопительная система, купить нужное количество матов и уложить их на подготовленный «пирог».

   У нагревательных матов нет недостатков, кроме того, что их нельзя монтировать под мебель или крупную бытовую технику.

3. Пленка – это ноу-хау последних лет, в основе которого лежит инфракрасное излучение, которое обогревает не только пол, но и все предметы, стоявшие на нем. Ее толщина составляет всего 3 мм, так что изменений в высоте пола при использовании этой напольной системе не произойдет.

   Как показало изучение воздействия данных волн на человека, они благотворно влияет на его иммунитет, ионизирует воздух в помещении и требует меньших затрат электроэнергии, чем другие виды электрических систем.

   Можно с уверенностью сказать, что это самый экономный теплый пол электрический.

При выборе того или иного теплого пола, нужно заранее определиться с тем, какое напольное покрытие будет завершать систему. Если оно отлично проводит тепло, как керамическая плитка, например, то можно использовать любой вид полов, а вот для ламината и линолеума лучшим вариантом станет инфракрасная пленка.

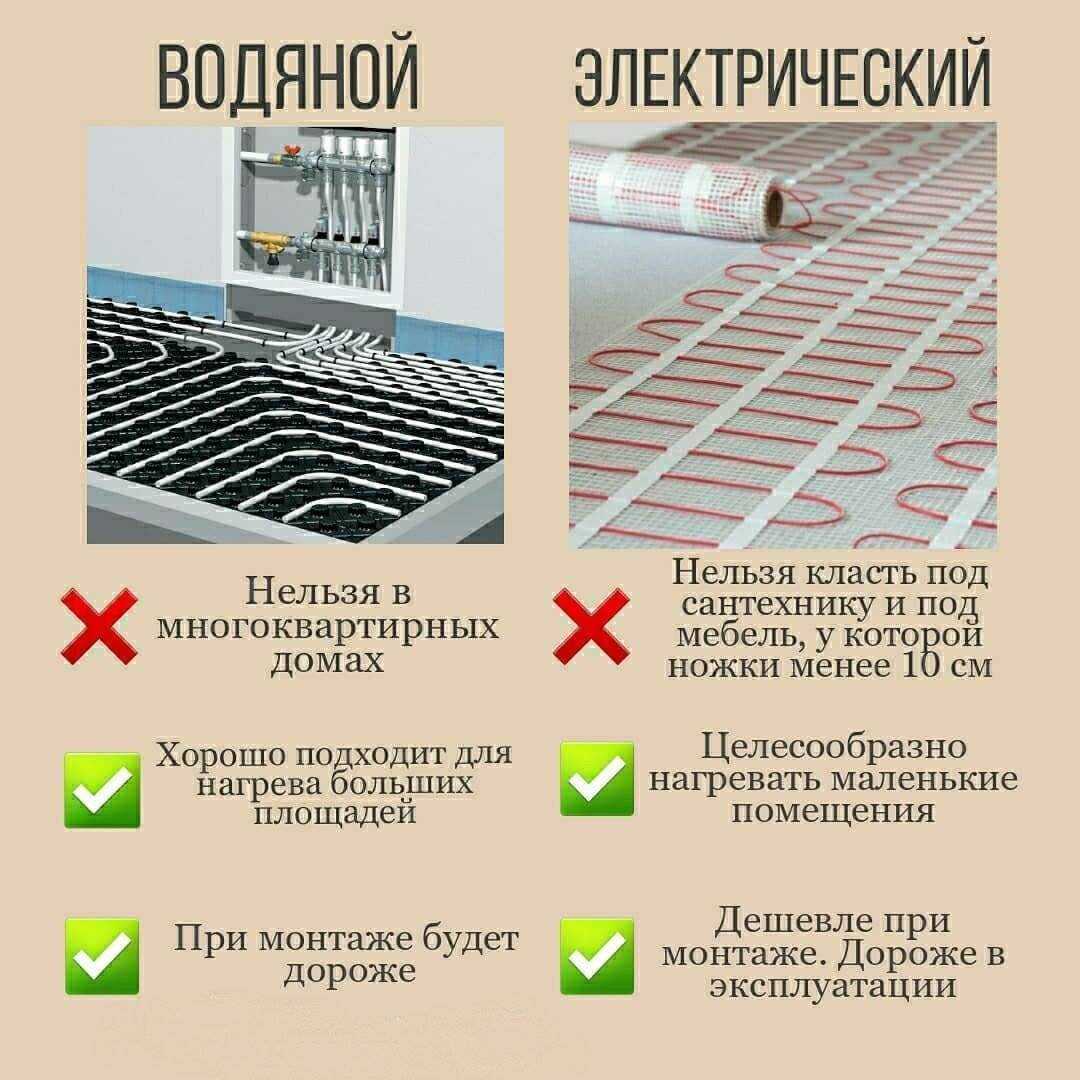

Если сравнить теплые полы электрический и водяной исходить из параметров надежности и безопасности, то водяные полы при дорогих и качественных материалах будет служить дольше, но в случае аварии, придется вскрывать полностью пол, чтобы ее устранить.

С электрическими системами такие проблемы не возникают, и достаточно отрезать поврежденный участок или заменить кусок кабеля, чтобы вернуть их в строй. Исходя из отзывов какой теплый электрический пол лучше – это кабельная система обогрева, а дорогой – пленочный, но так как технологии не стоят на месте, то в скором времени можно ожидать новинки, которые будут работать еще эффективнее, а стоить дороже.

Особенности неотапливаемых помещений

Это может быть какой-нибудь склад, кладовка отдельно стоящая, загородный дом, дача и т. д. Особенно это актуально именно для жилых неотапливаемых помещений

Там важно, чтобы пол был качественным, красивым, удобным и уютным

Но в то же время, он должен выдерживать нагрузки, которые дополнительно будут оказываться из-за того, что помещение не отапливается. То есть механических нагрузок в целом не так много из-за того, что люди проводят на дачах и в загородных домах время преимущественно только летом и изредка в другие сезоны.

Однако зимой из-за того, что отопления нет, температура внутри помещения может быть ниже нуля. Не все покрытия справятся с таким. Кроме того, если изредка все-таки наведываться на дачу, например в выходные, человек включает отопление, прогревает воздух на короткое время.

Затем он уезжает, выключив отопление. Из-за этого образуется конденсат, который также провоцирует сырость, образование грибка, плесени. Поэтому нужно выбрать подходящий, чтобы он не испортился через пару лет.

Разновидности полов с подогревом для бани

Раньше, единственным способом обогрева полов в бане было печное отопление – инструкция как подключить водяной пол в бане к банной печи. Современные же отопительные устройства более эффективны, и, несмотря на бытующее мнение о возможности возгорания, они пожаробезопасны. Существует три основных варианта тёплых полов для бани:

1. Водяной — это замкнутая система наполненная водой, и имеющая отопительный электрический или газовый котёл.

Плюсы	Минусы
Равномерное прогревание площади	Трудоёмкий монтаж
Стоимость обслуживания не высокая	Необходимость в дорогостоящем оборудовании для контроля за температурой
Возможна разгерметизация конструкции
Условия проведения ремонтных работ сложные

Электрический — для обогрева используется нагревательный элемент, в виде кабеля или мата. Принцип действия — подаваемое электричество преобразуется в тепловую энергию, и распространяется по всей поверхности.

Советуем изучить — Технология кровли из металлочерепицы

Плюсы	Минусы
Регулировка температурным режимом производится автоматически	Дорогие расходные материалы
Доступна укладка любого покрытия	Высокая стоимость электроэнергии
Быстрая установка

Инфракрасный тёплый пол — тёплое электромагнитное излучение. Все элементы находятся в полиэтиленовой плёнке, что защищает от поражения током.

Плюсы	Минусы
Долговечная и практичная конструкция	Присутствуют скрытые соединения в большом количестве
Устанавливается под любое основание

Выбор пола по способу монтажа

При выборе модели греющего пола, следует учитывать способ монтажа, которым планируется обустраивать обогрев в помещении.

Какой теплый пол лучше: Электрический теплый пол | Пленочный теплый пол | Инфракрасный теплый пол

С бетонной стяжкой

«Мокрая» стяжка предполагает заливку нагревательной системы бетонным раствором.

Если квартира или дом новые, или планируется проведение капремонта, то рекомендуется заливать обогревающую напольную конструкцию бетонной стяжкой. Она делает обогрев эффективней, хотя монтаж обойдётся дороже. Для частного дома лучше выбрать водяной пол, для квартиры — брать кабельный.

Без стяжки

При наличии старого дома, со слабыми деревянными перекрытиями, которые не выдержат тяжёлой конструкции, следует применять «сухую» стяжку.

То есть, укладывать нагреватель настильным способом, между лаг или на пенополистирольные плиты с бобышками.

Если низкие потолки

При низких потолках в квартире, если нет возможности монтировать обогрев в стяжку, из-за толщины «пирога», выходом будет использование мат. Их можно стелить прямо на старое покрытие, и заливать тонким слоем плиточного клея.

Можно использовать инфракрасную плёнку, которая также размещается прямо под финишной отделкой.

Электрические теплые полы

Две самые популярные их разновидности:

одиночный или уложенный на маты греющий кабель

пленочный и стержневой инфракрасный пол

Инфракрасная пленка

На что нужно обратить внимание при выборе инфракрасной пленки?

Она представляет из себя лист, с впаянными медными проводниками. Между ними с очень малым зазором, проложены токовые угольные дорожки, которые и являются греющим элементом.

В первую очередь смотрите на контакты. Они должны быть припаянными.

Если они сделаны пистонами, такое соединение крайне не надежное. Здесь будет происходить чрезмерный нагрев с созданием потенциального места пожара.

Пленка выступает в качестве разделителя между основанием теплого пола и декоративным покрытием. Поэтому ее нельзя укладывать туда, где будет заливаться стяжка.

Под плитку она не подойдет. Зато идеально подходит:

под ковролин

ламинат

линолеум

Если под эти же материалы уложить греющий кабель, то из-за расстояния между витками (шага укладки) вы будете четко ощущать границу тепла и холода – тепловую зебру.

Пленка же греет всю поверхность равномерно. Правда, некоторые боятся, что при таком обогреве ламината, из него будут выделяться вредные вещества. И поэтому нужно покупать специальный продукт с маркировкой ”для теплого пола”.

Это не так. Солнце гораздо больше нагревает ламинат, когда напрямую светит через окно. И ничего вредного при этом не выделяется.

Еще встречаются опасения по поводу сухости воздуха и пыли, которую теплые полы неизбежно поднимают вверх. Здесь все зависит не от режима работы обогрева, наличия или полного отсутствия радиаторов в комнатах, а от вентиляции.

Обеспечите регулярный приток свежего воздуха, и не будет никаких проблем. А если закупорить все окна, то и с батареями центрального отопления будете задыхаться.

Примерный расчет расхода электроэнергии при обогреве дома пленочными теплыми полами:

Устройство одинарного пола из древесины

Представленная ниже инструкция позволит разобраться в вопросе, как правильно сделать пол в частном доме, при соблюдении очередности всех действий.

1. Устройство одинарного пола будет выполняться на столбах, которые, как правило, монтируются еще в процессе возведения основной конструкции. При этом, интервал между столбами следует выдерживать на уровне 80 см. Впоследствии на каждую из опор укладываются балки толщиной 10 см.
2. Поверх этой конструкции укладываем сетку из лаг, которые должны быть сечением 5х5 см. Если доска, приготовленная на перекрытие, имеет сечение 3 см, тогда расстояние между лагами должно выдерживаться в 50 см. Выставить под уровень систему при помощи специальных клиньев и прочно зафиксировать гвоздями.
3. На эту конструкцию своими руками укладывается черновой пол из необрезной доски, а поверх данного слоя укладывают напольное покрытие, как правило, линолеум или ламинат.

Однако, при размещении в жилых домах перед укладкой чернового пола пространство между лагами следует заполнить листами пенопласта или пенополистирола. Положительными свойствами являются незначительная стоимость и быстрота возведения.

Кабель или мат

Какой электрический теплый пол выбрать – с кабелем и монтажной лентой или нагревательный мат? Предпочтителен последний вариант, так как он прост в установке и практически не требует специальных навыков для ее осуществления. Однако это не всегда возможно сделать по определенным причинам:

1. Размеры помещения не кратны ширине изделия. В этом случае можно оставить часть пола без нагрева, либо установить нагревательные кабели.
2. Нестандартная планировка комнаты. Раньше это было редкое явление. Но с появлением новых проектов домов квартиры, у которых углы между стенами не равны 90° встречаются все чаще.

Сколько потребляет энергии можно рассчитать, используя его мощность и полезную площадь. Практика показала, что если для обогрева сухой жилой комнаты до определенной температуры необходима расчетная мощность кабеля в 100-120 Вт/м², то того же результата можно достигнуть, уложив маты мощностью 160-180 Вт/м². Очевидно, что первый вариант устройства полов значительно экономичнее. Затраты на электроэнергию снижаются и по другой причине: благодаря стяжке, которая накапливает тепло, оно равномерно распределяется, иначе говоря, раз поверхность пола медленнее остывает, то и включаться он будет реже.

В этом случае, несомненно, желательно установить тепловой мат

Но не будем забывать, что греющий кабель можно укладывать только в сухих помещениях, поэтому при выборе такого варианта придется решать также вопрос гидроизоляции, да и потеря высоты помещения приемлема не для каждого случая, к примеру, на уже готовое черновое покрытие. В этом случае, несомненно, желательно установить тепловой мат.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Watch this video on YouTube

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

• бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
• маркировку;
• сертификат соответствия на продукцию;
• учитывать коэффициент теплового расширения труб;
• стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

• со схемой расположения водяного тёплого пола;
• с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

• 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
• 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Ламинат

Ламинат — богатство выбора и простота ухода Эти изделия были изобретены с целью замены натурального дерева. Некоторые его характеристики значительно выше, чем у древесины:

1. Ламинат выпускается в очень богатом ассортименте. Он может имитировать оттенки практически всех сортов дерева, натуральный камень, ткань, кожу и так далее.
2. Материал теплый, помимо этого, под ним можно уложить систему «теплый пол».
3. Простота ухода.
4. Влагостойкость.
5. Сравнительно невысокая стоимость.
6. Легкость монтажа (изделия оснащаются замковыми системами, благодаря которым их несложно укладывать).

Несмотря на то что существуют модели с влагозащитным покрытием, лучше не использовать ламинат для кухни или ванной. Также потребуется уложить слой гидроизоляции. Следует заметить, что ламинат довольно хрупкий: длительный контакт с водой и механические воздействия оставляют на нем следы. Кроме того, во время укладки есть риск повредить замковые соединения, поэтому изделия необходимо покупать с запасом.

Что лучше использовать?

На этот вопрос нет однозначного ответа, поскольку каждое покрытие имеет свои достоинства и недостатки. Поэтому специалисты советуют выбирать одно из вышеперечисленных покрытий в таких случаях:

• Керамическую плитку лучше выбирать тогда, когда вам нужно быстро прогреть помещение или вы знаете, что пол в этой комнате будет поддаваться сильным механическим нагрузкам и давлению. Керамика хорошо переносит механические повреждения, поэтому ее рекомендуют устанавливать в ванной или на кухне;

  Перечень материалов, которые используются для укладки пола

• Ковролин имеет низкий показатель теплопередачи. Этот материал не рекомендуется использовать, если вашей целью является обогрев помещения, а не его интерьер;
• ПВХ плитка – это новый материал, который имеет массу сильных сторон. Однако главным его недостатком является уязвимость к высоким температурам – ПВХ начинает выделять вредные вещества в атмосферу, если его нагреть выше 80 градусов. Теплоноситель в трубопроводе может нагреваться до 95 градусов.

Параметры, на которые следует обратить внимание при выборе покрытия для пола:

Теплопроводность – это главный параметр, на который следует сосредоточить внимание. Чем он выше, тем лучше; Состав материалов для водяного теплого пола. Безопасность – материал должен хорошо переносить высокие температуры и не выделять при нагревании вредных веществ; Водостойкость; Сочетаемость с бетонной стяжкой; Способность к аккумуляции тепла

Безопасность – материал должен хорошо переносить высокие температуры и не выделять при нагревании вредных веществ; Водостойкость; Сочетаемость с бетонной стяжкой; Способность к аккумуляции тепла

Высокий показатель аккумуляции позволяет экономить расход ресурсов на отопление за счет способности отдавать тепло даже после выключения системы отопления.

Нормы и ограничения

Тёплый водяной пол — низкотемпературная система отопления. По существующим нормам, максимальный температурный уровень теплоносителя должен составлять +55 градусов. При эксплуатации, стандартный нагрев обычно колеблется в диапазоне от +35 до +45, причём пол нагревается до +26 — +31. Нормы для разных помещений отличаются:

• для спальни, кухни, гостиной — +26;
• для ванны, туалета, прихожей— +31.

По магистралям пола жидкость циркулирует при помощи насоса. Кроме того, он позволяет регулировать уровень отопления в помещении. Подбирать его нужно отталкиваясь от скорости движения воды. Максимум, который допустим для гидрополов — 0,6 м/с.

Разница между нагревом воды на подаче и выходе не должна быть в приделах 10 градусов.

Как выбрать теплый пол для дома

Нужен ли теплый пол во всех комнатах или в каких-то конкретных помещениях? В каких случаях можно обойтись без него, а когда он просто необходим?

Если напольное покрытие – плитка или керамогранит, теплый пол будет просто незаменим. Кухня, туалет, ванная нуждаются больше остальных помещений в обогреве. Ведь иногда все отопление в ванной – это полотенцесушитель и трубы с горячей водой. Теплый пол также станет отличным решением для детских комнат: дети много времени проводят в играх на полу.

С чего начать выбор вида теплого пола? С определения, для каких целей он нужен и в каких помещениях будет уложен. При этом учитывайте, что в помещении он будет проложен не везде: в местах, где расположена мебель, бытовая техника, нет необходимости в обогреве. Соответственно это влияет на количество требуемого кабеля или пленки.

Пленочный пол не нуждается в стяжке из цемента, но отлично подходит под ковролин или паркет. Главное, чтобы поверхность для пленочного пола была идеально выровнена. Чтобы помещение обогревалось эффективно, под теплый пол следует отвести более 70% всей площади.

В каждом конкретном случае есть свои плюсы и минусы для различных видов полов. Существует 12 параметров сравнения, которые помогут определить оптимальный вид теплого пола для вашего дома:

• насколько сложный монтаж;
• долговечность;
• надежность;
• пригодность к ремонту отдельных элементов нагревающей системы;
• инерционность;
• экономичность;
• законно ли использование;
• производит ли шум в процессе функционирования;
• цена;
• совместимость: с финишными покрытиями, помещениями с повышенной влажностью, мебелью.

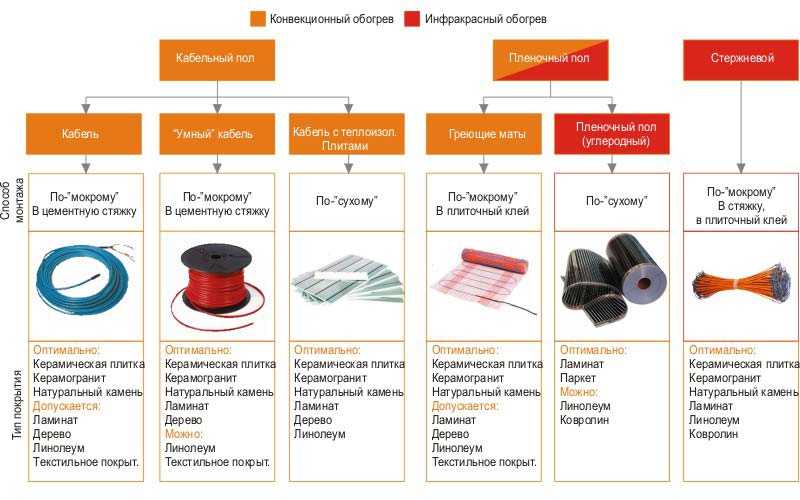

Увидеть сравнение этих параметров вы можете в приведенной ниже таблице.

Какой обогрев выбрать

Во многом решение о целесообразности эксплуатации той или иной системы отопления зависит от типа отапливаемого здания

Но при выборе следует обращать внимание на следующие аспекты:

• Сравнение мощности – водяные полы могут легко нагреть поверхность пола до температуры 50°С. Кабельные, чаще всего работают в рабочем диапазоне от 15 до 30°С.
• Затраты на оплату нагрева теплоносителя – потребляемая мощность водяных и электрических подогреваемых полов отличается. Так, для кабельного подогрева требуется приблизительно 180 -200 Вт энергии на каждый м², при этом поверхность нагревается всего до 30°С. Теплоотдача и КПД водяного контура намного выше.

Какой подогрев пола лучше, с помощью трубопровода или кабеля? При выборе решающим является возможность проведения капитальных работ (заливки стяжки, демонтажа старого напольного покрытия и т.д.), возможность использования газового или твердотопливного котла в качестве источника нагрева теплоносителя, необходимость в оформлении разрешительных документов и сроки эксплуатации системы. Помощь в подборе системы отопления также может оказать квалифицированный специалист.

Требования к утеплителю

Слой утеплителя в конструкции тёплого пола уменьшает потери тепла в нижнем направлении, тем самым повышая коэффициент полезного действия напольного отопления (отношение теплового потока в направлении отапливаемого помещения к общему тепловому потоку от труб тёплого пола).

Кроме теплоизоляционных свойств утеплитель должен обладать прочностью, обеспечивающей восприятие нагрузок от собственного веса вышележащей конструкции пола и полезной нагрузки на пол. В наибольшей степени этим условиям удовлетворяют плиты из пенополистирола с плотностью не ниже 40 кг/м3.

Конструкция тёплого пола должна быть рассчитана на восприятие нагрузок, изложенных в табл. 7

Таблица 7. Нагрузки на полы

Назначение помещения	Нагрузка, кг/м2
Чердаки	70
Жилые, учебные, спальные, палаты больниц	150
Офисные, классы, бытовки, кабинеты, лаборатории	200
Обеденные залы в кафе, ресторанах, столовых	300
Места, где возможно скопление людей	400
Архивы, книгохранилища	500

При расчёте толщину слоя утеплителя надлежит определять из условия, чтобы потери тепла в нижнем положении не превышали 10 % от общего теплового потока от труб.

Специально для устройства водяных тёплых полов выпускаются теплоизоляционные плиты с выступами для фиксации труб тёплого пола. Соединение плит между собой может выполняться по-разному. Например, в плитах «Экопол 20» соединение плит обеспечивается «пристёгиванием» выпуска покровного полистирольного слоя на соседнюю плиту (рис. 8

).

Рис. 8. «Замковое» соединение плит «Экопол 20»

А такие плиты, как EasyFix имеют пазо-гребневое соединение (рис. 9

). Эти плиты выпускаются как с покрытием из полистирола, так и без него. Основные технические характеристики плит «Экопол 20» и EasyFix приведены втабл. 8 .

Рис. 7. Плита EasyFix

Выступы плит выполнены таким образом, что обеспечивают шаг труб (растер) при прямой укладке кратный 50 мм, и при диагональной укладке – кратный 70 мм. Способы крепления труб к плитам утеплителя, не имеющим выступов, изложены в следующем разделе.

Таблица 8. Технические характеристики пенополистирольных плит для тёплого пола

Характеристика, ед. измерения	Значение характеристики для плит
«Экопол 20»	EasyFix
C покрытием	Без покрытия
Толщина без выступов, мм	20	20	20
Размеры, м	1,1 х 0,8	1,0 х 0,5	1,0 х 0,5
Высота выступов, мм	18	20	20
Плотность, кг/м3	30	45	45
Наружный диаметр фиксируемых труб, мм	16	16; 20	16; 20
Коэффициент теплопроводности, Вт/м· К	0,035	0,036	0,036
Прочность на сжатие при 10 %, деформации, кПа	190	300	300
Предел прочности при изгибе, кПа	200	500	500
Шумопоглощение, дБ	30	23	23

Рекомендации по выбору

Чтобы сделать правильный выбор системы подогрева, придется следовать определенным правилам

Важно учитывать характеристики помещения – квартира это или дом, как здесь оборудовано отопление, произведена ли уже отделка помещений, какое напольное покрытие будет укладываться. Учитывается этажность дома, материалы, из которых он построен, размеры обогреваемых комнат

Монтаж электрического теплого пола

Если в жилье планируется обустройство стяжки, то в частном доме может быть обустроена система водяного пола. В больших комнатах она будет довольно экономной. Также в случае монтажа стяжки можно использовать для обогрева основания и электрический кабель.

Если стяжка уже залита, то используется система миниматов или ИК полов. Последние особенно актуальны, если осталось лишь уложить финишное покрытие пола. В этом случае дополнительно и особых материалов не потребуется. Также ИК полы дают возможность застелить основание такими популярными материалами, как ковролин или ламинат.

Что выбрать

Когда тёплый пол, является единственным элементом обогрева помещения, то применяются модели резистивного кабеля максимальной мощности

Перед приобретением и установкой электрического тёплого пола, необходимо определить вид системы и её мощность.

Мощность выбирается с учётом того, какая теплоотдача необходима от тёплого пола. В том случае, когда тёплый пол, является единственным элементом обогрева помещения, то применяются модели резистивного кабеля максимальной мощности.

Если такое отопление будет использоваться в качестве дополнительного подогрева, то возможно применение инфракрасной плёночной системы и саморегулирующегося нагревательного кабеля.

Качество нагревательного элемента должно быть на максимально высоком уровне в том случае, когда электрический кабель монтируется в бетонную стяжку пола. Если нагреватель выйдет из строя, то понадобится демонтировать половое покрытие вместе со слоем бетона, чтобы устранить неисправность.

Для других моделей тёплого пола качество и безопасность устройства также должны быть на высоте. Чтобы не ошибиться с выбором, следует приобретать продукцию только проверенных фирм и в специализированных торговых точках. Среди производителей, которые хорошо себя зарекомендовали на российском рынке можно порекомендовать продукцию немецкой фирмы Rehau, которая выпускает очень надёжные термоматы.

Среди отечественных производителей, выпускающих качественные нагреватели для пола, вне конкуренции продукция фирмы Теплолюкс.

В зависимости от материала полового покрытия, применяются различные модели нагревателей:

• Для бетонной стяжки используются резистивные одножильные кабели, которые укладываются на ровную основу и заливаются цементным раствором.
• Для подогрева пола покрытого керамической плиткой, чаще всего используются рулонные модели таких нагревателей.
• Для линолеума или паркета, лучшим выбором будет использование инфракрасной плёнки, которая помещается под материалом.

Схема устройства электрического теплого пола

Недостатки теплого пола

1. Более высокая стоимость установки. К сожалению, установка напольного отопления означает более высокую стоимость – иногда смета такого решения на 50% -60% дороже, по сравнению с традиционными радиаторами. В этом случае не стоит экономить деньги на специалистах. Непрофессиональный мастер может сделать существенные ошибки, например, при прокладке изоляции, а также не учесть тепловое расширения материалов, что может привести к неприятным последствиям, вплоть до растрескивания поверхности пола.
2. Не все напольные покрытия подойдут под теплый пол. Следует учитывать, что каждый материал отличается и имеет различную теплопроводность. Таким образом, чтобы система напольного отопления была эффективной, надо еще до стадии установки узнать, какое подойдет наполное покрытие для теплого пола, а также определиться с выбором подходящего для вас варианта. Если вы выбрали такой вариант обогрева, лучше всего монтировать на полу отделочные материалы с хорошей теплопроводностью, например, керамическую плитку. Можно также использовать ламинат с сертификатом, где указано, что он подходит для подогрева пола. Не рекомендуется использовать толстые ковровые покрытия и другие материалы, снижающие теплопроводность.
3. Тепловая инерция. Вышеупомянутая тепловая инерция также может быть недостатком теплого пола. Бетон аккумулирует большое количество тепла, в связи с этим инерция теплого пола велика. Он медленно реагирует на изменения в настройках температуры. Так как поверхность нагрева очень большая и в значительной степени изолирована равномерно, достаточно тяжело ее быстро охладить. Для того чтобы значительно снизить температуру в вашем доме может потребоваться до нескольких часов.
4. Еще один недостаток состоит в том, что теплый пол подходит только для домов с очень хорошей теплоизоляцией. Если здание не имеет такой изоляции, стоит установить так называемую смешанную систему обогрева, которая сочетает в себе теплый пол и радиаторы классические.
5. Сложное устранение поломок. В случае поломки теплого пола, например, прорыва трубы, придется снимать участок пола. Это включает в себя пыльную работу в течение 2-3 недель, так как придется подождать, пока высохнет бетон, необходимый для монтажа. Тем не менее, вероятность повреждения трубы незначительна.
