Технические характеристики и сфера применения провода пунп

Условия монтажа и эксплуатации провода ПУГНП

Как соединить телевизионный кабель

Провод монтируют в помещениях с температурой окружающего воздуха не ниже – 150С. Ограничение температурного режима монтажа связано с тем, что при более низкой температуре поливинилхлоридное покрытие становится хрупким и может потрескаться.

Минимальный изгиб ПУНГ, рекомендованный специалистами, не должен быть равен менее десяти внешних диаметров кабеля. Максимальный срок службы проводной продукции этого типа неограничен.

При скрытой проводке кабель укладывают в заранее прорубленные штробы вертикальных ограждений помещений. Каналы заделывают шпатлёвкой с последующим финишным покрытием.

Скрытая электропроводка

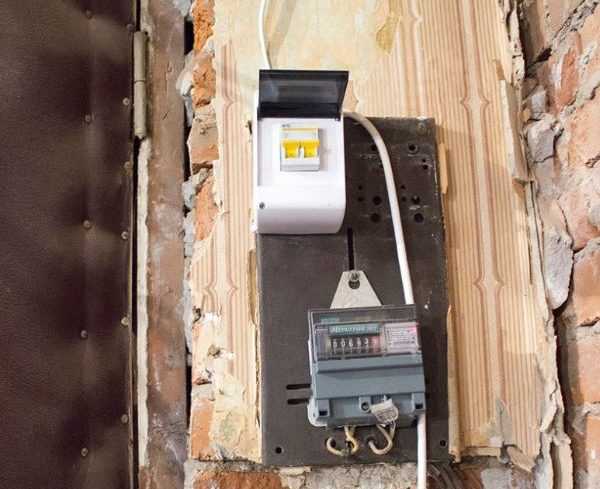

Открытая проводка предполагает укладку проводов в пластиковые короба. Они рассчитаны на определённый ряд одновременно уложенных кабелей.

Модификации

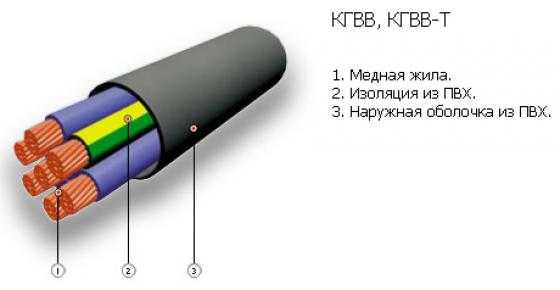

В группе кабеля КГ есть несколько моделей. К примеру, с КГВВ. В его конструкции используется нерезиновая, а полимерная изоляция, в частности, поливинилхлорид. Поэтому КГВВ имеет большой срок эксплуатации – до 25 лет. Обычно им соединяют большие агрегаты и механизмы, работающие от переменного или постоянного тока. К примеру, С помощью КГВВ подключают экскаваторы в карьерах, подъемные краны и другие передвижные механизмы.

Оболочка из поливинилхлорида обеспечивает достаточно широкий диапазон температурных условий: от минус 50С до плюс 50С. Поэтому кабель КГВВ неограничен каким-то климатическими условиями.

Что касается сетей напряжения, то кабель КГВВ может работать на переменном тока с частотой колебания 60 Гц и напряжением 0,66-1,0 кВт. В сети постоянного тока с напряжением 1,0-1,5 кВт. И еще один немаловажный момент – если КГВВ прокладывается в одну линию без дополнительных шлейфов, то он практически не горюч.

Следующая модификации – РКГМ. Расшифровывается это так:

• Р – резина.
• К – кремнийорганическая изоляция.
• Г – голый.
• М – медный.

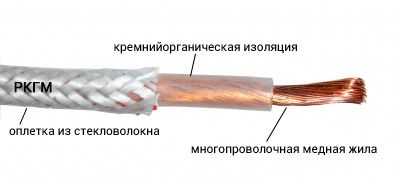

Чисто конструктивно провод РКГМ состоит из жил (медные проволочки), кремнийорганическая резина в качестве изоляции, стеклонить – это оплетка, пропитка из кремнийорганического лака.

Теперь остальные технические характеристики РКГМ:

• Сечение от 0,75 до 120 мм².
• Радиус изгиба не меньше двух диаметров.
• Может эксплуатироваться РКГМ в диапазоне температур от минус 60С до плюс 180С.
• Высокая влагостойкость – 100% при температуре +35С.
• Работает от сети переменного тока напряжением 660 Вт при частоте колебания 40 Гц.

Обычно кабель РКГМ используется в любых сетях для подключения любых механизмов и приборов. Его можно прокладывать по воздуху, потому что кабель РКГМ устойчив и к атмосферным осадкам, и к солнечной радиации, и к ветровым (ударным) нагрузкам. Единственное требование – это отсутствие контакта с агрессивными химическими веществами и маслами. Так что при соединении РКГМ с оборудование, придется предварительно обследовать его на отсутствие масляных пятен. В противном случае придется утечку масел устранить и провести чистку поверхностей приборов. Как и все силовые кабели, РКГМ должен точно подбираться под действующую нагрузку.

Некоторые особенности, или почему от него отказались

В настоящее время ТУ 16.К13–020–93, по которому делался ПУНП, отменено как не соответствующее современному ГОСТу 23286–78, регламентирующему параметры кабельной продукции. Дело в том, что означенное ТУ допускало отклонение до 30% (!) от заявленного сечения, чем и пользовались многие недобросовестные производители. На практике это означало, что провод номинальным сечением 2.5 мм, уже уложенный в стене, на самом деле имел сечение 1.7 мм. При попытке включить в такую розетку достаточно мощный потребитель, например электрокамин, провод не выдерживал нагрузки, нагревался, оболочка плавилась — и происходило замыкание. Есть информация, что примерно половина всех пожаров, произошедших из-за некачественной электропроводки, происходила по вине этого провода.

Кроме того, производители часто также занижали и толщину изоляционного слоя, и без того небольшую — 0.4 мм по номиналу. В некоторых случаях она доходила до 0.3 мм. В сочетании с заниженным сечением это никак не способствовало электробезопасности и надежности данного изделия.

Поэтому Техническим циркуляром № 17 Ассоциации Росэлектромонтажа в 2007 году ТУ 16.К13–020–93 было отменено. К сожалению, данный циркуляр не является государственным нормативным актом, и с точки зрения закона провод ПУНП можно производить легально. Хотя применять на практике на объектах, проходящих официальную приемку, уже нельзя.

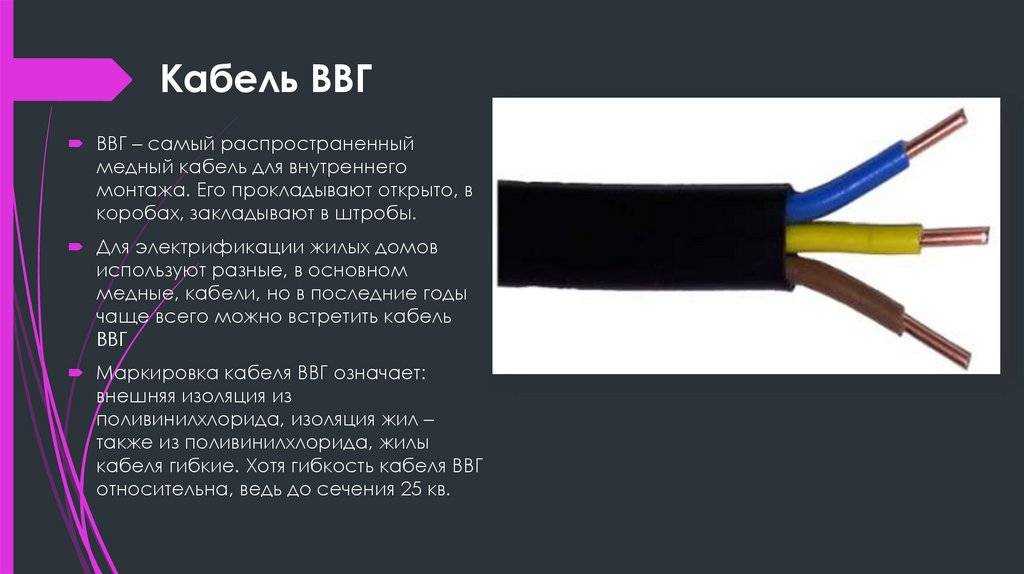

Поэтому этот кабель до сих пор можно найти на прилавках магазинов. ПУНП дешевле, легче, гибче и удобнее в монтаже, чем его ближайший «лицензированный» аналог — ВВГ — это и есть причина сохранившегося спроса на него. А если есть спрос — будет и предложение.

Провод ПУГНП

ПУГНП — это изолированный силовой провод. Применяется в строительстве для эксплуатации и монтажа стационарной прокладки в осветительных сетях с напряжением переменным 0,25 киловатт с частотой электротока 50 герц. Аббревиатура ПУГНП расшифровывается как провод плоский универсальный гибкий. Он относится к установочным проводам, состоит из плоских медных скрученных жил, расположенных параллельно, изоляция и оболочка провода изготовлены из поливинилхлоридного пластиката.

АССОРТИМЕНТ

Всегда в наличии ассортимент провода ПУГНП сечений от 2х1,5 до 3х4. Цену на провод ПУГНП по каждому сечению можно узнать в прайсе вверху страницы. Купить провод ПУГНП всегда можно подъехав к нам на склад в Москве.

Прайс-лист на сечения ПУГНП (актуален на 06 апреля 2016)

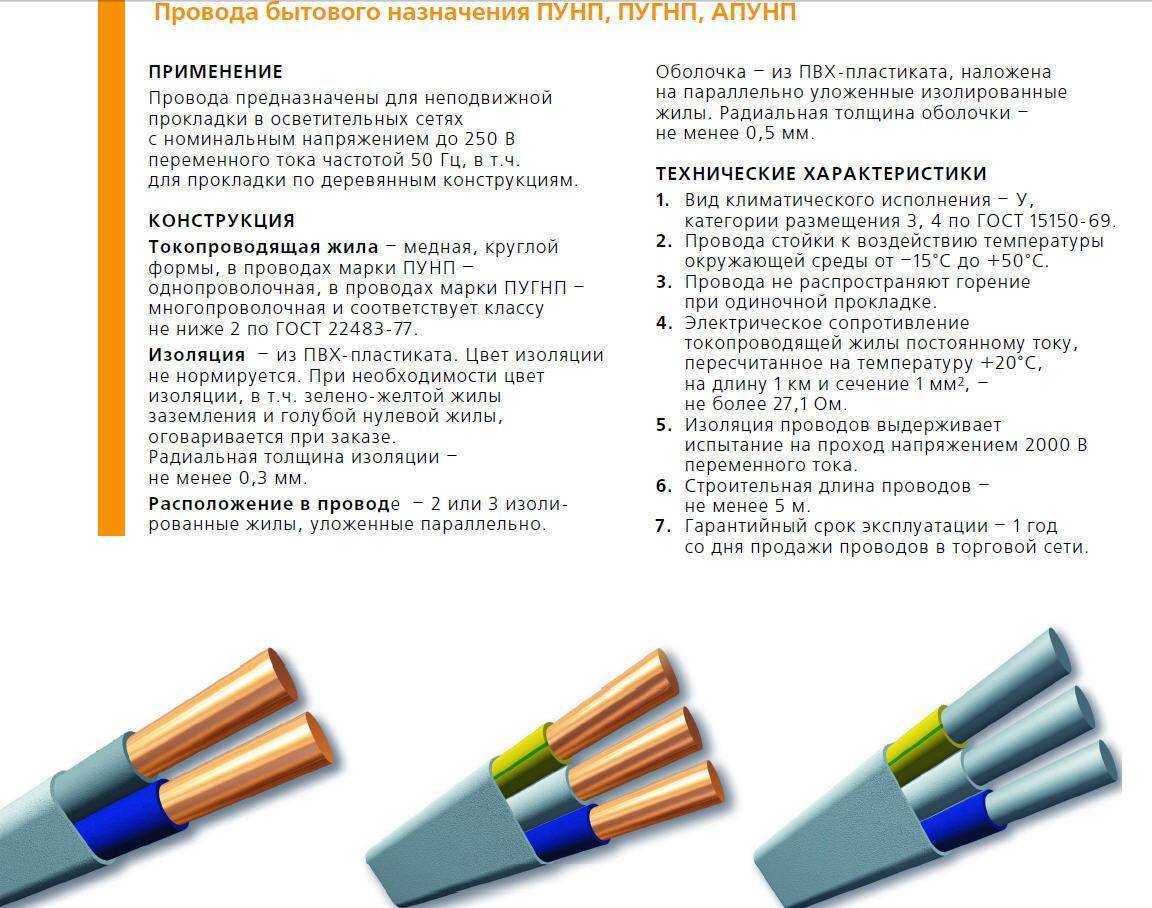

СПРАВОЧНАЯ ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Изоляционная обмотка делает провод гибким благодаря высококачественному полимерному материалу изоляции. Обмотка универсального плоского гибкого провода имеет цветовую маркировку.

Провод ПГВВП (ПУГНП) бывает двухжильным и трехжильным. Наиболее распространенный размер сечения медной мягкой токопроводящей жилы составляет 1,5 мм2, 2 мм2 и 4 квадратных миллиметров. Толщина виниловой изоляции ПГВВП может составлять от 0,45 до 0,55 миллиметров, тогда как толщина виниловой оболочки провода составляет 0,5-0,6 миллиметров.

Провод ПГВВП применяют во всех климатических условиях и местах с повышенной влажностью.

Провод ПГВВП (ПУГНП) используют в следующем:

— для прокладки в осветительных сетях с напряжением номинальным 0,25кВ с частотой переменного тока 50 герц, — для монтажа термопар, — для неподвижного монтажа и установок, — для работ бытового характера, — для эксплуатации на открытых местах, — для монтажа электрических цепей в жилых помещениях, — для построения осветительной сети, — при прокладке стационарного освещения в деревянных конструкциях, — для электрических установок при прокладке сетей осветительных и силовых с постоянным напряжением до тысячи вольт, — для присоединения бытовых приборов слабого тока к сети с напряжением 0,25кВ с частотой пятьдесят герц.

Данный провод ПГВВП (ПУГНП) в эксплуатации и установке используется только при негибкой прокладке и максимально допустимым пределом напряжения в 250 вольт

Также важно следить при монтаже допустимым радиусом изгиба провода, который превышает в десять раз диаметр провода. Провод не выдерживает короткого замыкания, хотя сечение провода может выдерживать разные перепады напряжения. ТАБЛИЦЫ КОНСТРУКТИВНЫХ ПАРАМЕТРОВ

ТАБЛИЦЫ КОНСТРУКТИВНЫХ ПАРАМЕТРОВ

Токоведущие медные жилы приведены в таблице

Наименование	Размер номинального сечения, мм2
двухжильная	0,35 – 6
трехжильная	0,35 — 4

Характеристики ПГВВП (ПУГНП): технические и эксплуатационные

Рабочий диапазон температуры	с – 50 до +70 градусов
При температуре не выше 35 градусов влажность воздуха	до 100 процентов
Допустимый температурный нагрев медных жил	плюс 70 градусов
Допустимый температурный нагрев медных жил (в сутки не больше 8 часов и за срок службы не больше 1000 часов)	плюс 80 градусов
Минимальный допустимый температурный предел окружающей среды при прокладке	не ниже минус 15 градусов
Монтажный размер радиуса изгиба при прокладке	наружный диаметр не меньше 10 мм
Частота электротока	50 герц
Максимально допустимый предел напряжения	250 вольт
При температуре плюс 20 градусов сопротивление изоляции кабеля 1 км при сечении
— 1,5 мм2	не больше 12,1 Ом/км
— 2,5 мм2	не больше 7,41 Ом/км
— 4 мм2	не больше 4,61 Ом/км
Сопротивление постоянному напряжению 1км при сечении 1 мм2	не больше 27,1 Ом/км
Срок службы эксплуатации	15 лет

НОРМАТИВНЫЕ ДОКУМЕНТЫ

— ГОСТ 26445-85, — ТУ 3551-001-97568813-2008, — МЭК 227-3.

ПУГНП расшифровка

Установленная ГОСТом аббревиатура ПУНП расшифровывается как провод универсальный плоский на гибкой основе. В это обозначение может добавляться несколько символов, которые характеризуют изделие по сфере применения. Провод ПУГНП имеет плоскую форму и гибкую основу, благодаря чему может устанавливаться в труднодоступных местах, а также путем прокладки его внутри кабельных каналов и проходных гильз.

Существует классификация, согласно которой кабель ПУНП делится на несколько видов, среди которых:

1. Провод ПУНПБМ – это кабель на жесткой основе, предназначенный для бытового монтажа в квартирах или частных домах. Его основой является медная или алюминиевая жила, в качестве стержня, который изготовлен из целого отрезка металла;

Провод ПУГНПБМ

1. Кабель ПУГНПБМ. Фактически это тот же провод, что и в первом пункте, но его основой являются скрученные из нескольких проволок жилы, поэтому проводник более гибок и может применяться внутри осветительных приборов. Он также имеет плоскую форму и двойную изоляцию из ПВХ пленки;
2. Провод ПУНП, предназначенный для скрытого монтажа. Такой кабель имеет аббревиатуру ПУГСП, что означает многожильный проводник с гибкой основой, чаще всего его используют для организации слаботочной линии передачи тока;
3. Следующим видом является кабель с обозначением ПУНГ. В данном случае изделие предназначено для размещения внутри осветительного прибора, провод не поддерживает горение, поэтому полностью безопасен в эксплуатации и может использоваться, в том числе и в деревянном доме;
4. ПБПП провод – это несущая арматура, которая предназначена для использования в бытовых или промышленных сетях напряжением до 250 Вольт. Чаще всего это двухжильный кабель, сечением от 1,5 до 3 мм2.

Все перечисленные проводники изготавливаются из медной проволоки путем ее цельной протяжки в качестве самостоятельной арматуры или скручивания из нескольких тонких деталей в общую жилу. Чаще всего изделие имеет три сердечника, которые расположены параллельно друг другу в индивидуальной изоляции. Благодаря такой формовке во время производства, даже при скручивании изделия в транспортировочные бухты, деталь не теряет свой вид и сохраняет исходную форму. К тому же это облегчает монтаж изделия, его можно фиксировать к поверхности плоскими замками для проводки, что позволит экономить место и поместить кабель с минимальным отдалением от стены.

Для чего используется ПУГНП

Перед решением использовать проводник при коммутации электрического оборудования или прокладке проводки рекомендуется принять во внимание технические характеристики и уровень защиты, затем создать план работ и рассчитать будущую нагрузку на линию. ПУГНП, несмотря на запреты, используется в нескольких сферах:

1. Обустройство осветительных систем путем коммутации источника тока и электрических приборов с помощью данного провода. Кабель проводится от распределительного щита до источников света, разбивая цепь выключателем. Максимально допустимое напряжение в сети переменного тока должно составлять не более 250 В, иначе жилы начнут сильно греться, случится короткое замыкание, возгорание.
2. Соединение компонентов внутри осветительных приборов, включая люстры и светильники. Речь идет о создании проводниковой арматуры. Используются одно- или двухжильные изделия с площадью сечение 1,5 кв. мм. С их помощью организуют распределение между лампами.
3. На свой страх и риск можете использовать проводник для обустройства электрической проводки внутри квартиры или комнат частного дома. Однако в данном случае подключать к сети можно будет исключительно маломощные бытовые приборы.
4. Для организации временной проводки в ходе выполнения ремонтных работ.

Какой провод применять для проводки на улице: лучшие варианты

Мы плавно подошли к главному вопросу, какой использовать провод для наружной проводки, чтобы быть уверенным в его надежности и способности выдержать негативные природные воздействия. Главные требования, которые предъявляются к таким изделиям — стойкость к горению, прочность и не гигроскопичность.

К наиболее популярным типам стоит отнести:

СИП — силовой кабель для улицы, способный проводить напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов, имеющих индивидуальную изоляцию и алюминиевые жилы. Такая продукция имеет собственные подвиды (СИП -1, 2, 3 и так далее) и выпускается во многих странах мира. Главной особенностью является черная изоляция проводов. Применение такого кабеля гарантирует большую надежность при воздушной прокладке и снижает затраты на монтаж. Дополнительное преимущество — компактность, что позволяет использовать кабель даже в условиях дефицита пространства.

АВБбШв — изделие, в основе которого лежит группа проводов с жилами из алюминия, объединенными под одной бронированной оболочкой. Одной из разновидностей кабеля является ВБбШв — вариант с медными проводами. Особенность — возможность прокладки в грунте без применения дополнительной защиты и стойкость к механическим воздействиям. Главные характеристики:

• Наличие стальной ленты в оболочке.
• Изоляция проводов выполнена в разном цвете для удобства прозвонки и подключения.
• Внешняя оболочка выполнена в черном цвете.
• Стойкость к влаге и перепадам температур.
• Ресурс — 30 лет.

Из-за наличия брони кабельная продукция такого типа отличается повышенной жесткостью, что создает дополнительные проблемы в процессе укладки.

NYY — кабель, отличающийся универсальностью и надежностью в эксплуатации. Может иметь медные или алюминиевые жилы. Это изделие все чаще применяется для внешней проводки в грунте или по воздуху, а также для подключения электроприемников внутри помещений. Главные характеристики:

• Стойкость к воде и огню.
• Соответствие международным нормам.
• Наличие разноцветной изоляции проводов.
• Удобство организации проводки на улице.
• Черная внешняя оболочка их ПВХ пластика.
• Стойкость к перепадам температур.
• Ресурс — 30 лет.

Такой кабель выпускается на многих заводах, что обусловлено его универсальностью и надежностью. Главным конкурентом изделия считается кабель ВБбШв, о котором упоминалось выше.

NYM — надежный кабель, которые активно применяется в производстве и при создании проводки на улице. Его особенность заключается в универсальности и возможности эксплуатации в различных условиях. Характеристики:

• Соответствие нормам союза электротехников Германии.
• Термостойкость и способность работать в широком температурном диапазоне.
• Не гигроскопичность и прочность, что позволяет прокладывать изделие в бетоне или в слое штукатурки.
• Сечение круглое, цвет — серый.
• Стойкость к огню.

При прокладке проводки на улице с применением NYM рекомендуется защита от попадания солнечных лучей. Такая кабельная продукция производится на многих заводах, расположенных в Европе и России. Некоторые производители изготавливают кабель по индивидуальному ТУ, но такие изделия имеют меньшую цену и, соответственно, худшее качество. Применение подобных кабелей для организации внешней проводки не рекомендуется.

Основные параметры

Важными для потребителя являются несколько свойств и характеристик изделия, пригодного для использования:

1. Материал токонесущих жил — медь.
2. Материал для изготовления оболочки — ПВХ пластикат.
3. Тип и форма жил — многожильная (минимум 7 проволочных нитей), круглая.
4. Максимальное допустимое напряжение — 250 В, для однофазной сети.
5. Сила тока — зависит от сечения.
6. Рабочая температура — -40 +40 оС.
7. Радиус изгиба на поворотах — не меньше 10 наружных диаметров.
8. Срок службы — 15 лет.

Характеристики говорят о том, что провод вполне пригоден для применения в электросетях. Существенным фактором выбора считается подбор сечения жил с обязательной инструментальной проверкой.

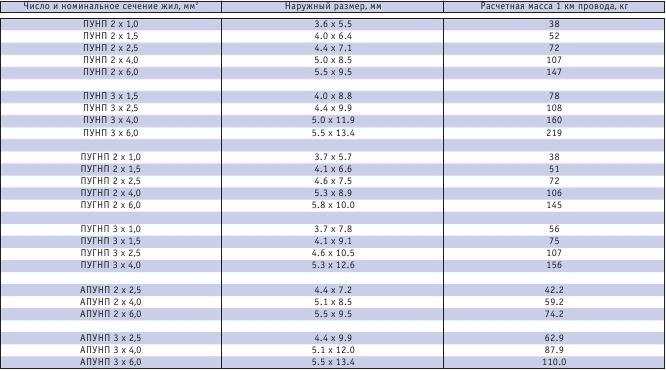

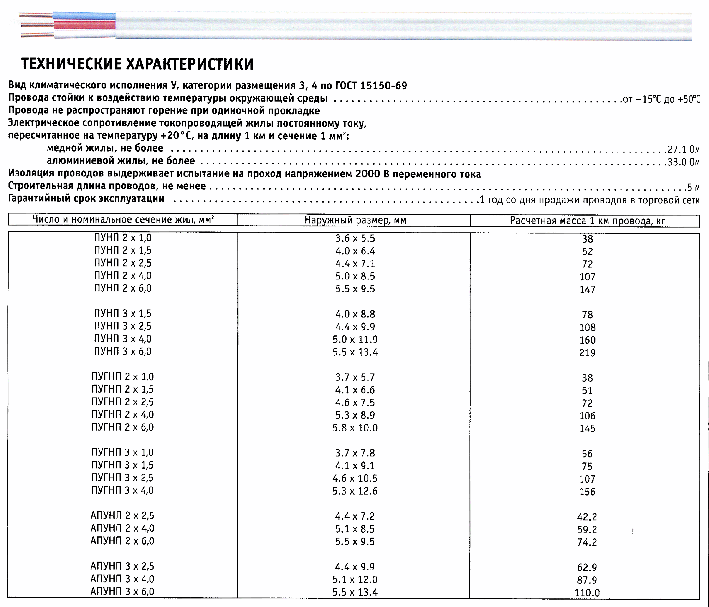

Таблица веса и наружного диаметра

Такие специфические параметры как масса одно метра и наружный диаметр непосредственно на потребительские свойства не влияют и нужны для транспортных организаций. Параметры собраны в таблицу.

Кол-во жил и их сечение, штхмм2	Толщина жил, мм2	Толщина изоляции, мм2	Линейные размеры, ммхмм	Масса, кг/км
2х0,75	0,6	0,8	3,5х5,5	34,6
2х1,5	0,7	0,8	4,1х6,5	55
2х2,5	0,8	1,0	4,5х7,5	82
2х4,0	0,9	1,1	5,5х9,0	115
3х1,5	0,7	0,8	4,5х9,0	80
3х2,5	0,8	1,0	5,0х10,5	120

Продукция разных производителей может отличаться по своим характеристикам.

Стоимость ПУНП

Цена (в руб/п.м.) определяется сечением жил, их количеством и лежит в пределах от 9,1 до 33,5 (провод 3 х 4).

Внимание! Применение провода ПУНП на территории России запрещено. Именно по этому пункту идет много споров и в интернете встречаются разночтения. Причина, по которой провод ПУНП запрещен – несоответствие толщины оболочки и изоляции каждой жилы требованиям ГОСТ № 23286 от 1978 года

Она должна быть как минимум 0,4 мм, в то время как изготовители в основном ориентируются на ТУ № 16.К13-020 от 1993 года, которые допускают 0,3 мм

Причина, по которой провод ПУНП запрещен – несоответствие толщины оболочки и изоляции каждой жилы требованиям ГОСТ № 23286 от 1978 года. Она должна быть как минимум 0,4 мм, в то время как изготовители в основном ориентируются на ТУ № 16.К13-020 от 1993 года, которые допускают 0,3 мм.

Так как уменьшение толщины изоляции позволяет снизить себестоимость продукции, многие фирмы этим и пользуются, потому что претензий к качеству ПУНП предъявить невозможно. А вот в плане эксплуатации они есть, и в первую очередь это касается правил по эл/безопасности.

Нужно учесть, что наблюдается и некоторое несоответствие реального сечения жил характеристике, заявленной производителем. Те же ТУ допускают снижение данного параметра до 30%. Чем это чревато? К примеру, покупатель берет провод на 2,5 квадрата, сообразуясь с произведенными расчетами по нагрузке. А по факту окажется лишь 1,75. Перегрев, расплавление изоляции, короткое замыкание, а то и воспламенение электропроводки гарантированы. Это еще один повод усомниться в целесообразности универсального использования ПУНП.

Вывод
Сам по себе провод хороший, а с учетом его стоимости для монтажа внутренних коммуникаций (в большинстве случаев) – неплохой вариант. Но при выборе ПУНП следует ориентироваться на специфику эксплуатации линии и учесть особенность, касающуюся несоответствия сечения. То есть закладывать провод с запасом по его «квадратуре».

Доступные методы контроля качества провода ПУГНП

Приведены методы контроля, которые, не являясь строго соответствующими ТУ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ТУ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в технических условиях.

Визуальный осмотр. Могут быть проверены: число жил, количество проволок в жиле, целостность изоляции и оболочки.

Измерение конструкционных размеров. Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки. Измерение диаметра проволок dпр и расчет сечения жилы по формуле 0,785dпр2N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 15%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил. Может быть проведено на готовом проводе омметром с подходящим пределом измерения (при нормальной длине провода в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км

Особое внимание следует уделять хорошему контакту с измерительными проводами

Испытание на навивание после выдержки при пониженной температуре. При наличии большой морозильной камеры бытового холодильника с температурой до -15°С можно проверить качество оболочки провода. Для этого отрезок провода длиной примерно 1,2 м, свернутый для компактности в кольцо диаметром не менее 40 см помещают в морозильник на 120 мин, после чего вынимают из камеры и после выдержки при нормальной температуре в течение 1 часа проводят навивание на цилиндр (барабан) 3-мя витками. Материал цилиндра (барабана) может быть любой – дерево, пластмасса, металл. Диаметр цилиндра должен составлять 10 толщин провода. На поверхности провода должны отсутствовать трещины.

Конструкция

Создатели ПУГНП задумывали проводник, который использовался бы для подключения различных приборов в бытовых и промышленных зданиях. Тем не менее, несмотря на популярность, отношение к кабелю со стороны электриков и монтажников более чем скептическое, а в большинстве случаев – негативное. Сегодняшнее производство ПУГНП организовано без четкого согласования с ГОСТ, поэтому нельзя дать гарантии безопасной и эффективной эксплуатации. Любые документы, которые будут показывать продавцы, являются «липовыми».

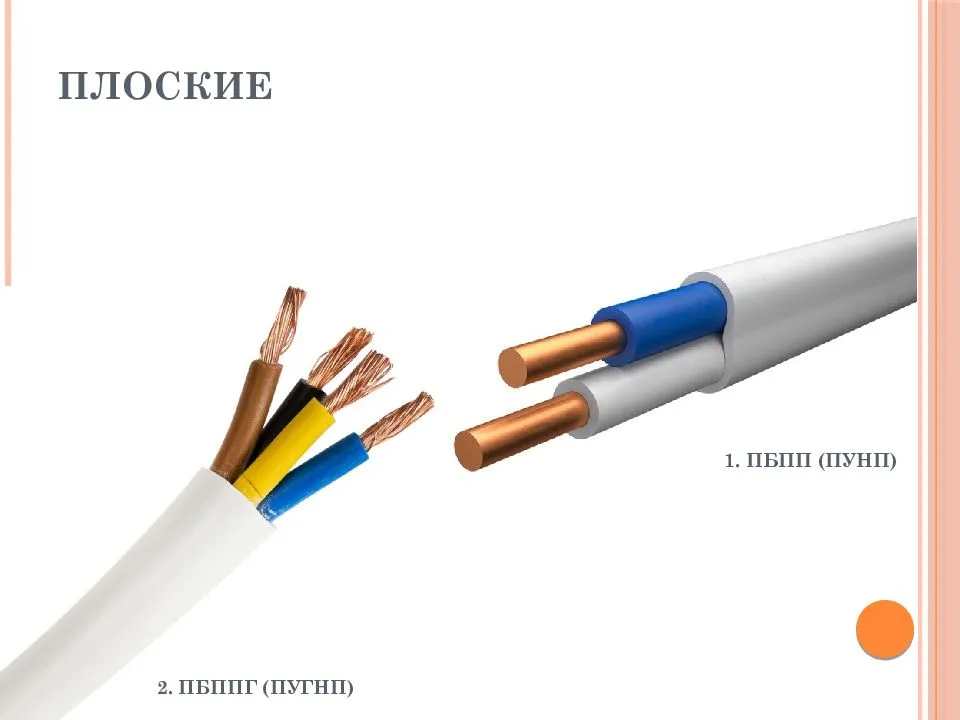

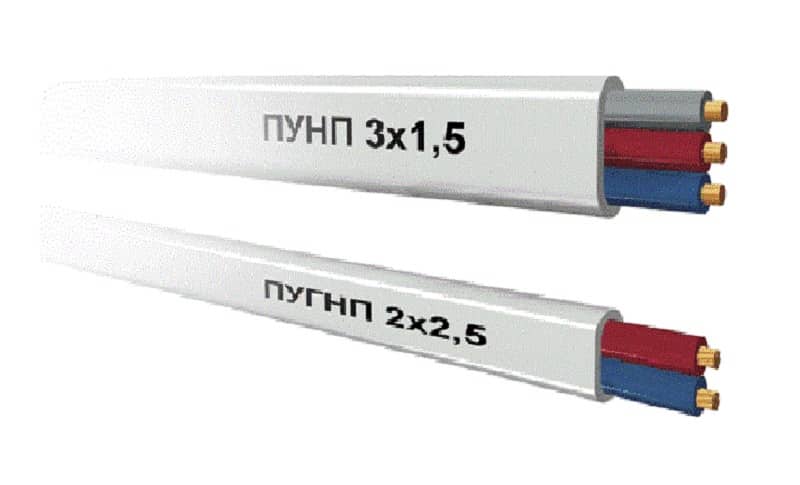

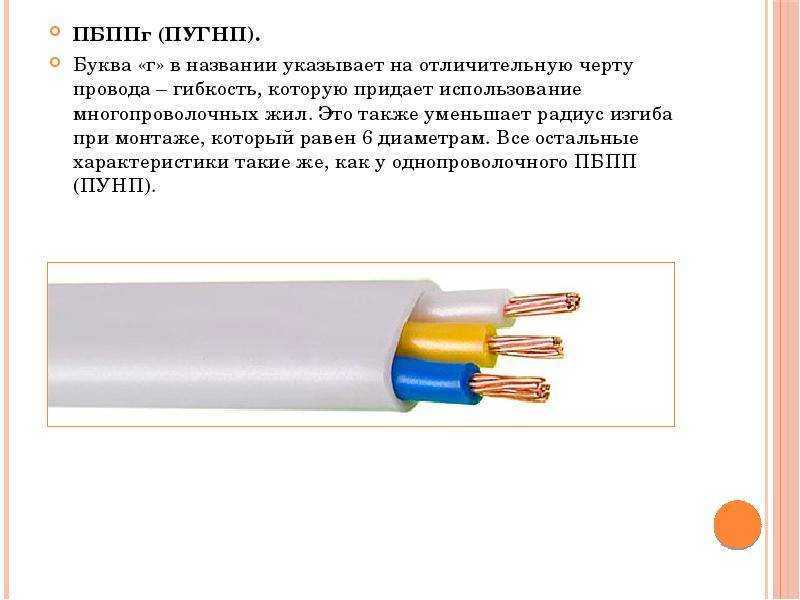

ПУГНП – одна из разновидностей кабеля ПУНП, только с приставкой «гибкий». Однако называть изделие проводом нельзя, поскольку оно состоит из нескольких изолированных жил с общим изоляционным слоем. Одновременно с тем нельзя называть ПУГНП кабелем, поскольку он не соответствует данной категории по технико-эксплуатационным параметрам.

В конструкции ПУНП и ПУГНП входят два/три токоведущих проводника, каждый из которых имеет поливинилхлоридную изоляционную оболочку. Основное отличие между двумя указанными изделиями:

• первое состоит из однопроволочных жил;
• второе – многопроволочных.

Последнее напрямую связано с гибкостью провода. В случае поломки нескольких тонких проволок жила по-прежнему сможет передавать ток. С другой стороны, существенно ухудшатся технико-эксплуатационные параметры, в частности, повысится нагрузка.

Поскольку ПУГНП плоский, то жилы размещаются внутри параллельно друг другу. В отличие от большинства других изделий, они не скручиваются, а держатся плотно внутри поливинилхлоридной оболочке. Указать точные параметры провода невозможно, так как отдельные производители используют собственные ТУ и самостоятельно выбирают пластикат для изоляции (один может не поддерживать горения, остальные – не иметь данного полезного качества).

Для изготовления жил берутся тонкие медные проволоки. Если для ПУНП существует алюминиевый аналог, то у ПУГНП таковой отсутствует. Связано это с невозможностью создания из алюминия проводников столь малого сечения. В целом по токопроводящим параметрам алюминий хуже меди.

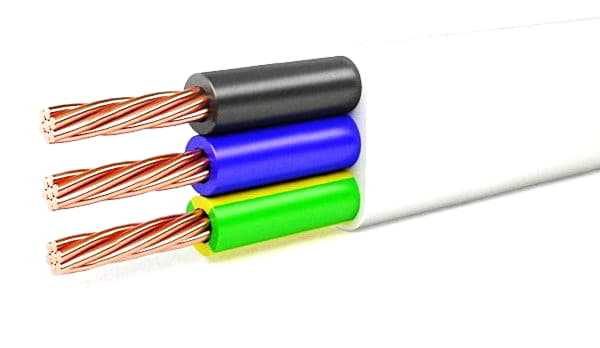

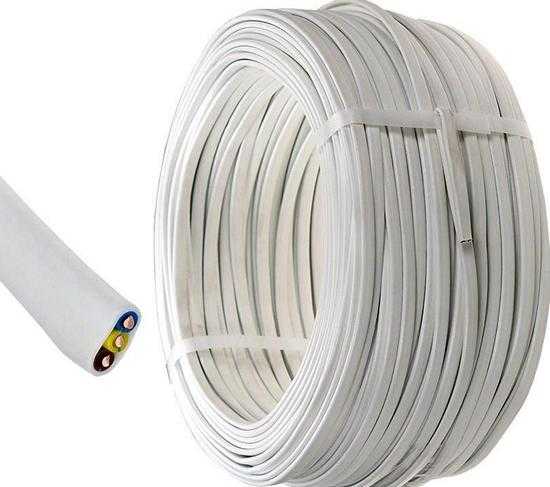

Структура провода ПУГНП

Конструктивно электропровод выполнен несложно. Две или три медные токопроводящие жилы заключены в изоляцию из поливинилхлорида толщиной 0,5 мм. Проводники состоят из тонких медных проволок, прямых или перевитых косичкой, что обеспечивает гибкость кабеля. Жилы уложены параллельно, каждая из них изолирована, имеет отдельную оболочку толщиной не менее 0,3 мм.

Цвет изоляции может быть разным. Чаще всего, в двужильном варианте применяется сине-коричневая или сине-белая расцветка. В трёхжильном — сине-бело-коричневая.

Причины, по которым провод не прошёл сертификацию:

• Сечение жил часто занижено, по сравнению с указанным в маркировке;
• Ряд производителей выполняет оболочку провода из винила, который выдерживает напряжение только до 250 В;
• Провода выпускают с толщиной изоляции 0,3 мм (вместо 0,5 мм по техническим характеристикам), что приводит к снижению прочности продукции.

Вам это будет интересно Подключение греющего кабеля

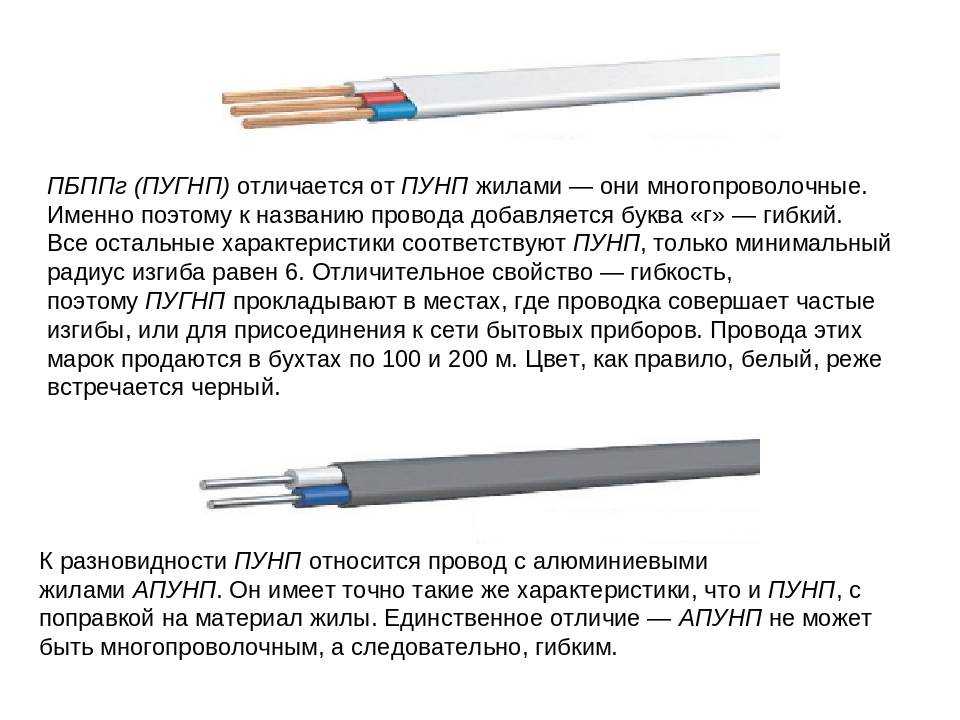

Важно! Кабель ПУГНП является разновидностью проводов марки ПУНП, отличается гибкостью шнура. Не имеет аналогов с жилами из алюминия по причине малого сечения проволоки

Гибкость провода

Изделие ПУГНП не является полноценным проводом, его конструкция предусматривает несколько жил, каждая из которых изолирована. К кабелям его нельзя отнести из-за несоответствия технических рабочих характеристик для данной категории продукции.

Описание и конструкция провода ПуГВ

Установочный провод ПуГВ – провод с одной гибкой медной жилой, с изоляцией из ПВХ-пластиката, без оболочки.

Расшифровка обозначения:

отсутствие буквы «А» в начале – медная жила; «Пу» — провод установочный; «Г» — для условий монтажа, требующих повышенной гибкости; «В» — изоляция из ПВХ-пластиката, в том числе пониженной пожарной опасности и термостойкие;

Пример обозначения: ПуГВ-2,5 — провод ПуГВ с жилой сечением 2,5 мм2

Поскольку установочные провода ПуГВ предназначены в основном для промышленного применения и рассчитаны на длительный срок службы, ГОСТ устанавливает жесткие требования к готовой продукции по конструкционным, электрическим и механическим параметрам. Значения отдельных параметров регламентируются также на период эксплуатации и хранения.

Диапазон выпускаемых сечений установочных проводов ПуГВ – от 0,5 до 95 мм2.

Жилы должны быть скрученными из отдельных проволок (не менее 7 проволок для сечений до 1,5 мм2 включительно и с диаметром отдельных проволок для наиболее используемых сечений не выше указанного в таблице).

Сечение	Диаметр отдельной проволоки, мм
2,5	0,43
4	0,53
6	0,65
10	0,82
16	0,65
25	0,82
35 и 50	0,69

Изоляция должна плотно прилегать к жиле и удаляться без повреждений жилы. Номинальные и минимальные значения радиальной толщины изоляции и максимальный наружный диаметр для проводов наиболее применяемых сечений до 50 мм2 приведены в таблице.

Номинальное сечение,мм 2	Номинальная толщина изоляции, мм	Минимальная толщина изоляции, мм	Максимальный наружный диаметр, мм
0,75	0,6	0,44	2,6
1,0	0,7	0,53	2,8
1,5	0,7	0,53	3,1
2,5	0,8	0,62	3,9
4	0,8	0,62	4,4
6	0,8	0,62	4,9
10	1,0	0,8	6,4
16	1,0	0,8	8,0
25	1,2	0,98	9,8
35	1,2	0,98	11,0
50	1,4	1,16	13,0

Допускается повторение конфигурации токопроводящей жилы на поверхности изоляции в пределах допустимых отклонений.

Провода ПуГВ должны изготовляться различных цветов. Расцветка должна быть сплошная или выполнена нанесением двух продольных полос на изоляцию натурального цвета, расположенных диаметрально. Для одножильных проводов, используемых для целей заземления изоляция должна иметь сплошную желто-зеленую расцветку.

Цвет сплошной изоляции или продольных полос должен быть оговорен в заказе (буквы, указанные в таблице, добавляются при заказе к обозначению провода, например: ПуГВ-2,5 Ж).

Обозначение	Цвет
Белый, натуральный или серый	Б
Желтый или оранжевый или фиолетовый	Ж
Красный или розовый	К
Синий или голубой	С
Зеленый	З
Коричневый	Кч
Черный	Ч
Желто-зеленый	З-Ж

При отсутствии в заказе указания об определенном цвете, производитель поставляет провода по своему усмотрению, при этом допускается поставлять провода с изоляцией переходных и смешанных расцветок (обозначение «БЦ») в объеме не более 10% партии.

Назначение

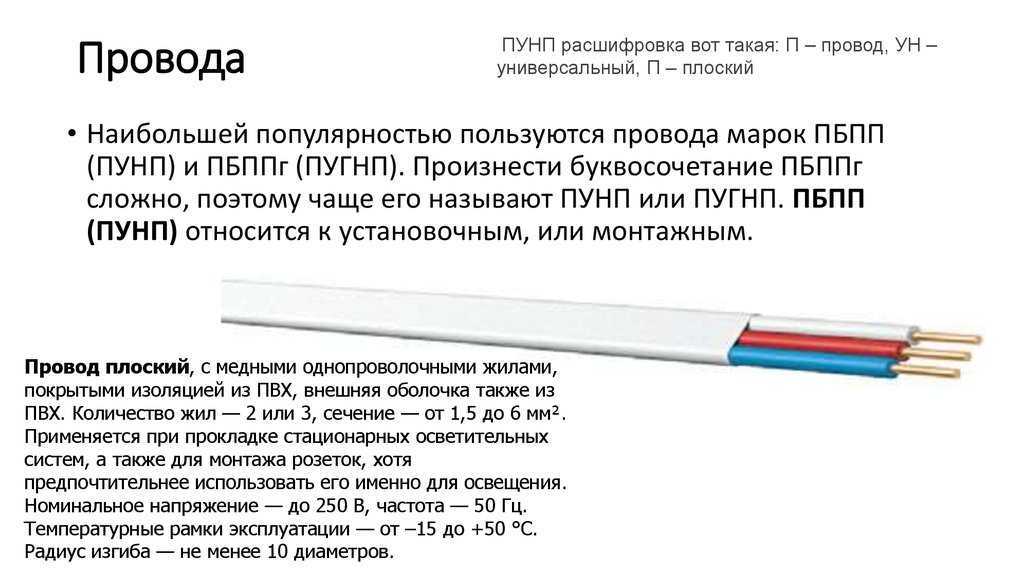

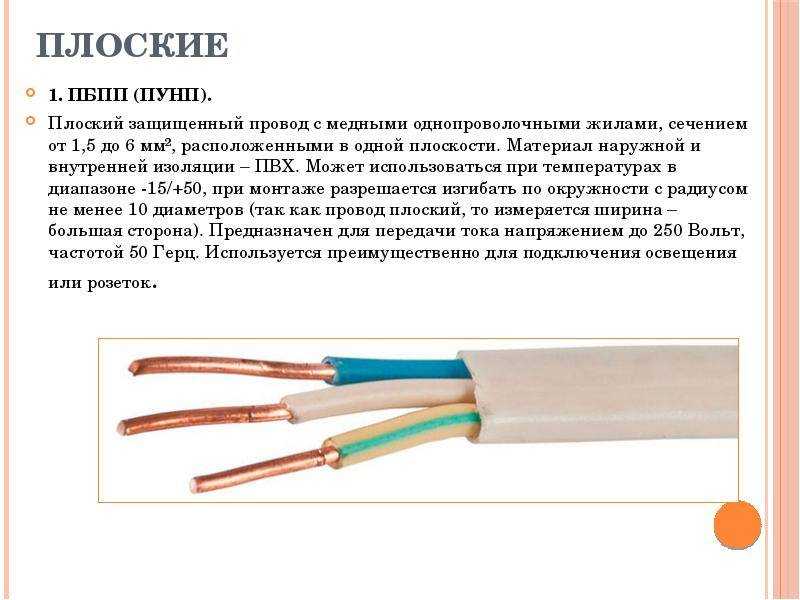

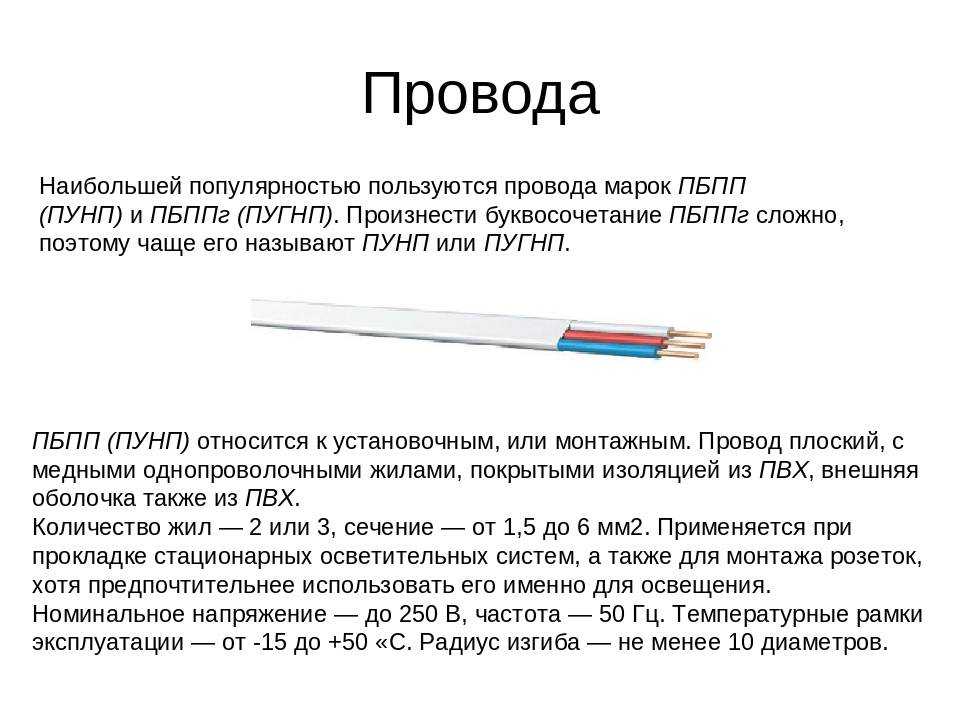

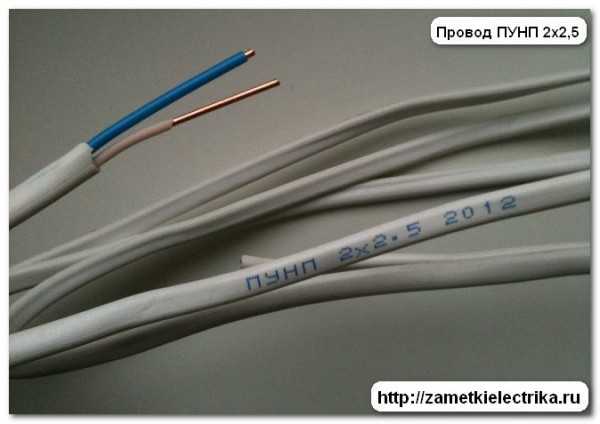

Расшифровка провода ПУНП имеет следующий вид:

• П – провод;
• УН – универсальный;
• П – плоский.

Этот кабель – медный, с изоляцией из пластиката ПВХ. Данный материал применяется в сетях с напряжением до 250 В. Помимо этого также может встречаться менее распространенный – АПУНП. Это алюминиевый провод, который редко используется в виду того, что жилы изготовлены из плавкого металла.

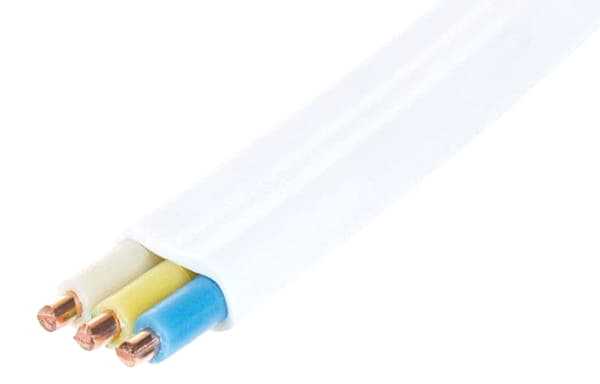

Фото – ПУНП трехжильный

Несмотря на такие, казалось бы, самые обычные технические характеристики, электропровод ПУНП является опасным для использования как в промышленных условиях, так и в бытовых. Его применение в 55% случаев установки становилось причиной возникновения пожара. Главным образом причиной возникновения опасных для жизнедеятельности ситуаций, является то, что производитель провода указывает неправильные (не соответствующие действительности) данные о своей продукции. Для примера рассмотрим популярный бытовой кабель ВВГнг- П 3 х 6-0,66. Он часто используется для разведения проводки, но нужно знать, что более чем в 80 % случаев толщина изоляции не соответствует государственным стандартам (ГОСТ 22483-77). Нужно отметить, что сертификат качества присутствует.

Помимо этого на любом проводе этого типа отсутствует маркировка, которая должна определять не только с какими жилами конкретный провод, но и чей завод производитель и прочие технические параметры эксплуатации;
Еще одним существенным недостатком является то, что сечение отдельных жил значительно меньше заявленного размера: в зависимости от типа кабеля – от 20 до 30 % от общего размера. Из-за этого не обеспечивается нужного сопротивления;
Когда электрический ток протекает по жилам, провод нагревается. Если силовые аналоги производятся с плотной негорючей изоляцией, то ПУНП может загореться даже от работы в обычном режиме;

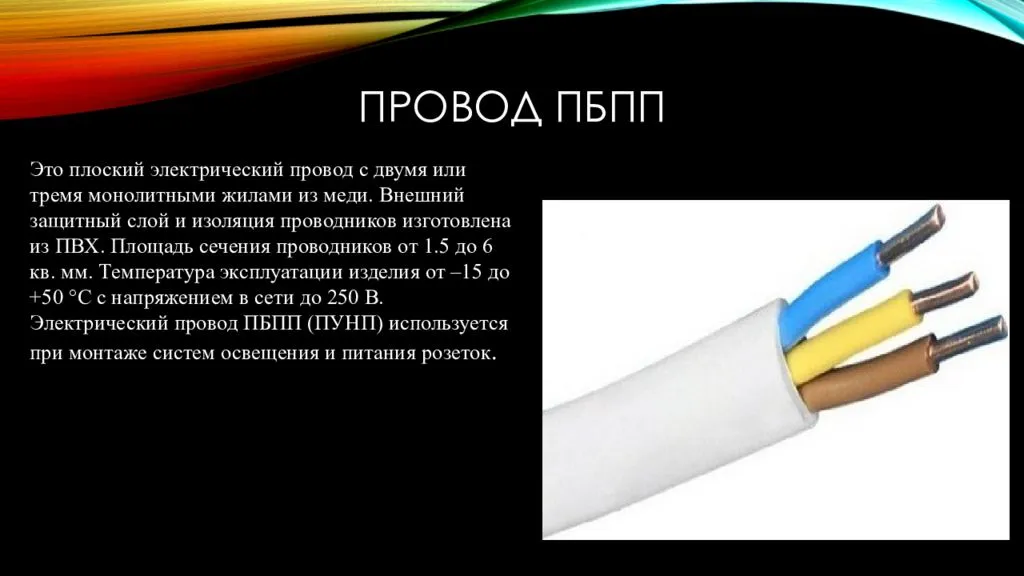

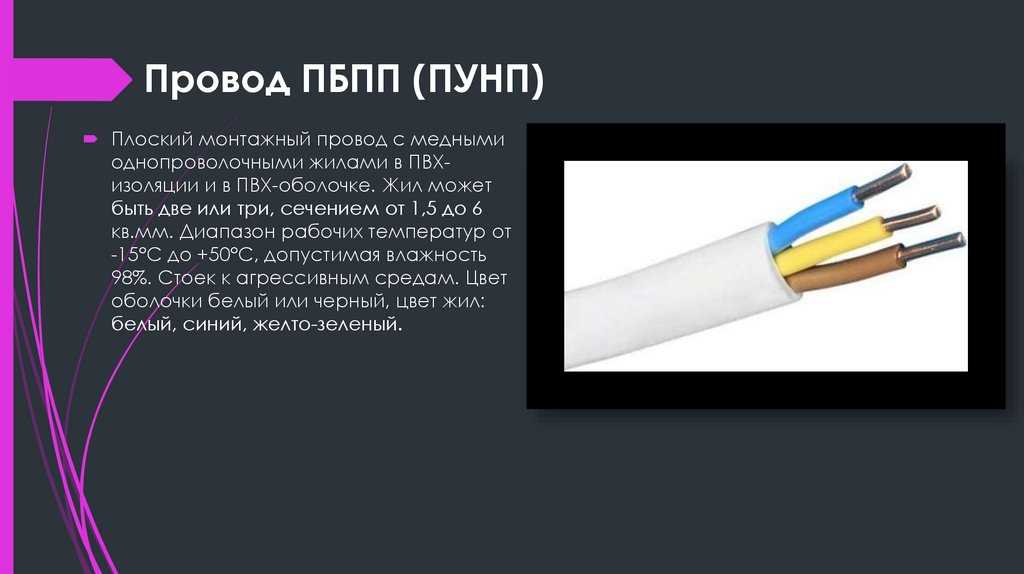

ПБПП

ПБПП

ПБПП — провод силовой, предназначенный для бытового использования. Рассчитан на номинальное напряжение до 250 В. Подходит для установки в осветительные сети и монтажа электрических приборов. Размещается в закрытых помещениях, может прокладываться по деревянным конструкциям. Имеет медную токопроводящую жилу, изоляцию и оболочку из поливинилхлоридного пластиката. Отличается плоской формой. Выдерживает широкий диапазон рабочих температур.

Особенности

Расшифровка

• П — провод
• БП — бытового и промышленного назначения
• П — плоская форма

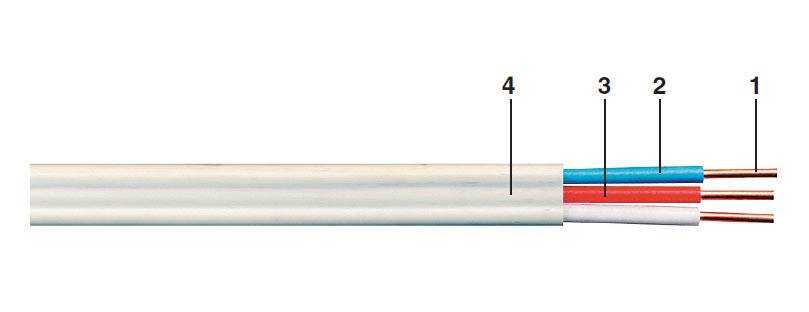

Элементы конструкции

1. токопроводящий элемент, материал — медный сплав, количество — 2, 3, сечение — от 1.6 до 6 мм2, исполнение — однопроволочное
2. изоляция, материал — поливинилхлоридный пластикат, толщина — 0.3 мм, цвет — голубая — нулевая жила, жёлто-зелёная — жила заземления
3. наружная оболочка, материал — поливинилхлоридная оболочка, толщина — 0.5 мм

Основные характеристики

• температура использования, минимально — до -15 °С
• температура использования, максимально — до +50 °С
• климатическое исполнение — У
• категории размещения — 3, 4
• электрическое сопротивление токоведущей жилы — не более 27.1 Ом/км
• испытательное напряжение изоляции — 2000 В
• строительная длина — 5 м
• максимально допустимый нагрев — до +70 °С
• гарантийный срок службы — 12 мес.
• общий срок службы — 15 лет
• рабочая температура воздуха — 98%
• рабочее напряжение — 250 В
• рабочая частота — 50 Гц
• максимальный радиус изгиба — 15 мм
• максимальный наружный радиус — 3 мм

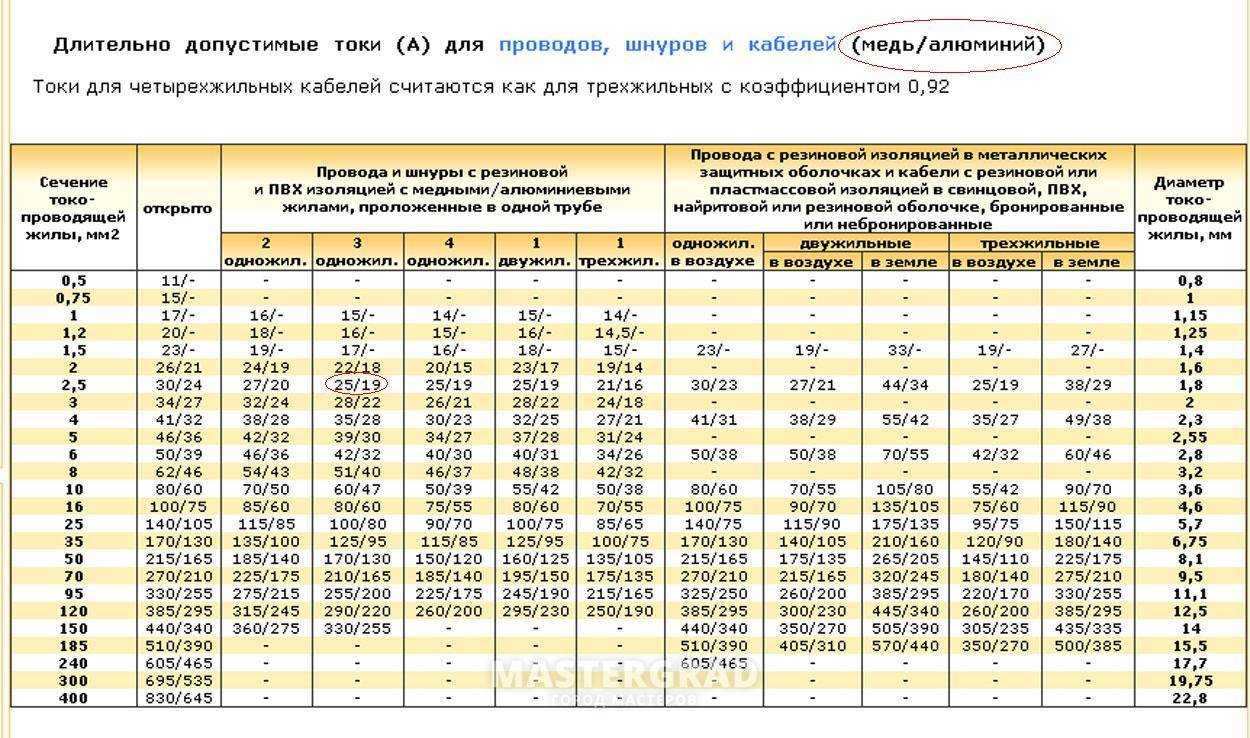

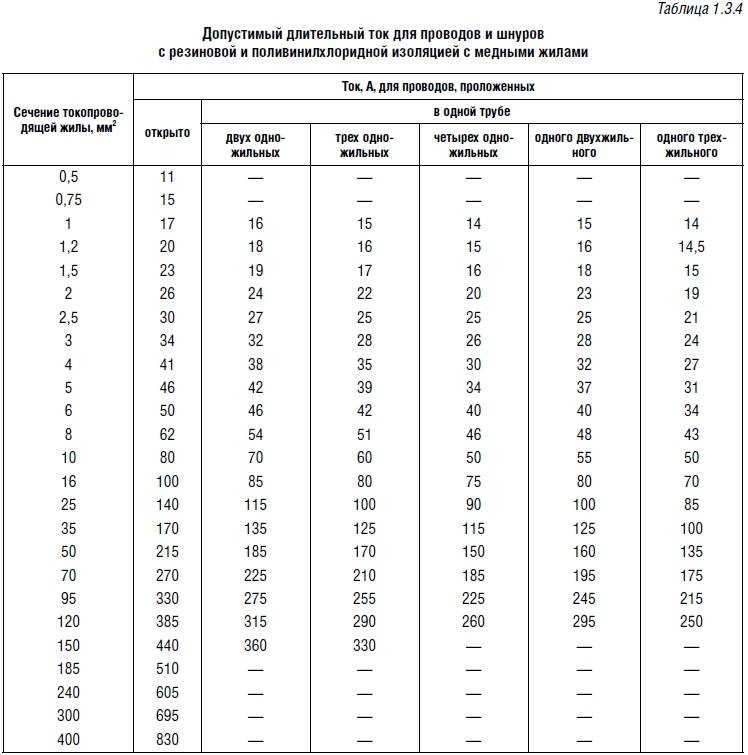

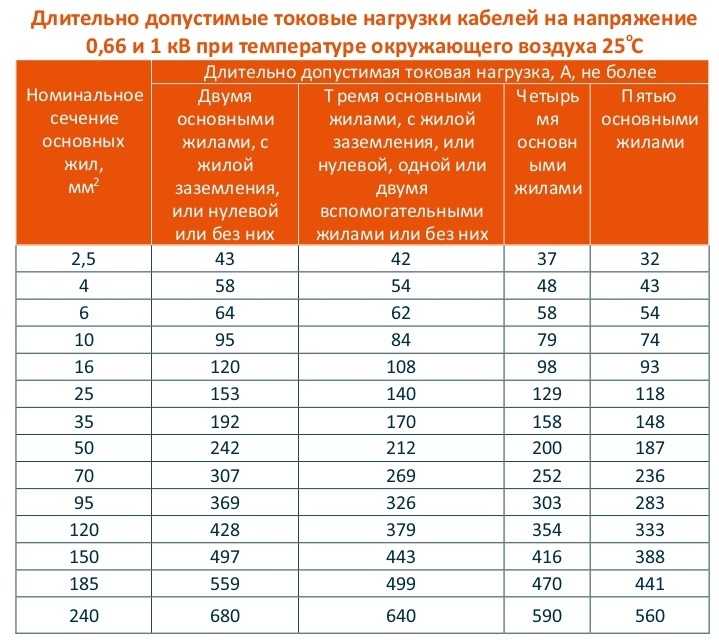

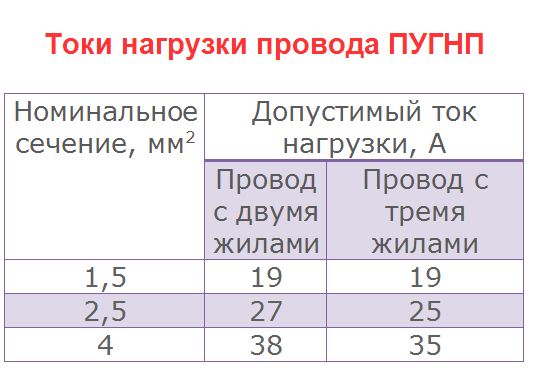

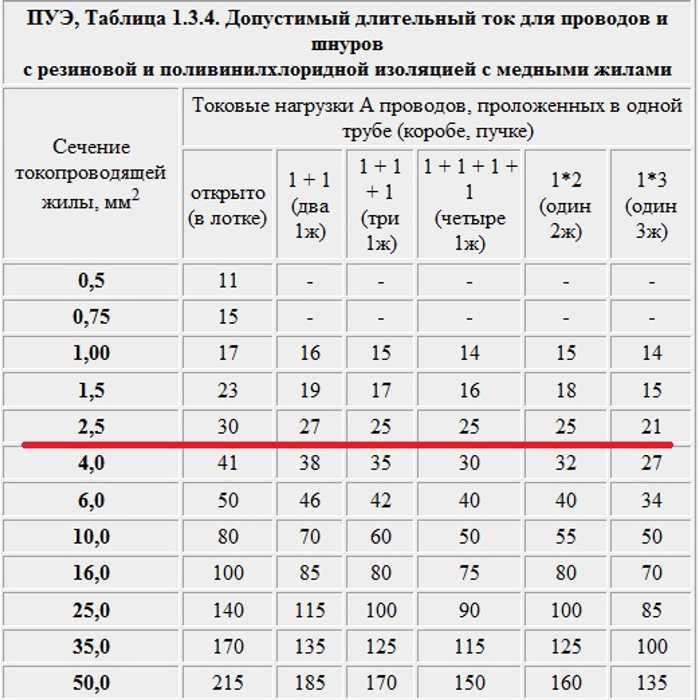

Токовая нагрузка

• номинальное сечение токопроводящей жилы — 1.5 мм2, максимальный ток для одножильного провода на воздухе — 23 А, максимальный ток для двухжильного провода на воздухе — 19 А, максимальный ток для двухжильного провода на земле — 33 А, максимальный ток для трёхжильного провода на воздухе — 19 А, максимальный ток для одножильного провода на земле — 27 А
• номинальное сечение токопроводящей жилы — 2.5 мм2, максимальный ток для одножильного провода на воздухе — 30 А, максимальный ток для двухжильного провода на воздухе — 27 А, максимальный ток для двухжильного провода на земле — 44 А, максимальный ток для трёхжильного провода на воздухе — 25 А, максимальный ток для одножильного провода на земле — 38 А
• номинальное сечение токопроводящей жилы — 4 мм2, максимальный ток для одножильного провода на воздухе — 41 А, максимальный ток для двухжильного провода на воздухе — 38 А, максимальный ток для двухжильного провода на земле — 55 А, максимальный ток для трёхжильного провода на воздухе — 35 А, максимальный ток для одножильного провода на земле — 49 А
• номинальное сечение токопроводящей жилы — 6 мм2, максимальный ток для одножильного провода на воздухе — 50 А, максимальный ток для двухжильного провода на воздухе — 50 А, максимальный ток для двухжильного провода на земле — 70 А, максимальный ток для трёхжильного провода на воздухе — 42 А, максимальный ток для одножильного провода на земле — 60 А
• номинальное сечение токопроводящей жилы — 10 мм2, максимальный ток для одножильного провода на воздухе — 80 А, максимальный ток для двухжильного провода на воздухе — 70 А, максимальный ток для двухжильного провода на земле — 105 А, максимальный ток для трёхжильного провода на воздухе — 55 А, максимальный ток для одножильного провода на земле — 90 А
• номинальное сечение токопроводящей жилы — 16 мм2, максимальный ток для одножильного провода на воздухе — 100 А, максимальный ток для двухжильного провода на воздухе — 90 А, максимальный ток для двухжильного провода на земле — 135 А, максимальный ток для трёхжильного провода на воздухе — 75 А, максимальный ток для одножильного провода на земле — 115 А
• номинальное сечение токопроводящей жилы — 25 мм2, максимальный ток для одножильного провода на воздухе — 140 А, максимальный ток для двухжильного провода на воздухе — 115 А, максимальный ток для двухжильного провода на земле — 175 А, максимальный ток для трёхжильного провода на воздухе — 95 А, максимальный ток для одножильного провода на земле — 150 А
• номинальное сечение токопроводящей жилы — 35 мм2, максимальный ток для одножильного провода на воздухе — 170 А, максимальный ток для двухжильного провода на воздухе — 140 А, максимальный ток для двухжильного провода на земле — 210 А, максимальный ток для трёхжильного провода на воздухе — 120 А, максимальный ток для одножильного провода на земле — 180 А
