Как правильно расположить выключатель света на стене

Общие сведения

Достоинства и недостатки евростандартна и советского

Уже устаревший метод из советского прошлого по расположению электроточек обладает следующими достоинствами:

• Многие люди в странах СНГ считают этот вариант самым удобным, а если есть спрос, то всегда будет и предложение.

• Выключатель расположен почти на уровне глаз.
• Можно устанавливать под ним мебель, и она не будет загромождать включатель.
• Наиболее безопасный для детей.
• Размещение розеток даст возможность подключать приборы без «поклонов».

Но если устройство, которое будет подключено в такую розетку, будет расположено на одном месте, то он становится менее привлекательным, потому что и провода, и розетка будут на виду.

Но в таком варианте требуется дополнительная защита от детей, а еще для подключения приборов нужно будет нагибаться. Установка дополнительном мебели будет перекрывать вмонтированные устройства.

Требования к подрозетникам

Единого свода правил, описывающих монтаж коробок для скрытой установки электрических розеток, не существует. Правила устройства электроустановок требуют соблюдения общих требований пожарной и электробезопасности. В этом смысле установка коробки под розетку ничем не отличается от монтажа распределительной коробки. Существуют строительные нормы и правила (СНиП), которые определяют геометрию размещения розеток в помещении. Ну и здравый смысл никто не отменял.

Мы постараемся объединить все условия, при которых установка подрозетников не вызовет проблем при эксплуатации электрообрудования.

• Материал коробочек должен быть достаточно прочным, чтобы выдерживать усилие, с которым из розетки вынимается вилка. Кроме того, сам корпус не должен выдергиваться из стены вместе с розеткой. Для этого на подрозетниках, предназначенных для установки на строительные смеси (как правило это гипс или алебастр), имеются отлитые на внешней поверхности ребра, пазы и зацепы. Технологические отверстия для заведения проводки также работают в качестве фиксирующих элементов.
• В эти щели попадает пастообразный раствор, после высыхания выдернуть корпус можно, лишь разрушив часть стены или сломав пластик.
• Подавляющее большинство подрозетников изготавливается из различных видов пластмасс. С одной стороны, это дешево, с другой — пластик является диэлектриком, и не разрушается под действием влаги.
• На внутренней стороне коробочек должны быть отформованы ребра для крепления розеток.Многие помнят квартиры советской постройки, в которых розетки выпадали из стены при малейшем усилии. Раньше подрозетники делались из металла. Мало того, что это небезопасно, за гладкую поверхность не могли зацепиться распорные направляющие на розетке.
• Кроме того, подрозетники оснащаются посадочными отверстиями для винтового крепления.
• Пластик, из которого делают подрозетники, не должен поддерживать горение. С точки зрения стены (бетон или кирпич), это требование бессмысленно. Но от корящей розетки могут воспламениться обои на стене, или стоящая рядом мебель.

Необязательные, но полезные требования — возможность соединять несколько розеток между собой на стандартные фиксаторы. Это позволяет собирать конструкцию любой длины.

Как выполнять установку?

Прежде чем приступить к непосредственной установке выключателя или розетки, на стене необходимо обвести их контур. В бетоне отверстие делают при помощи перфоратора с алмазной коронкой. Подрозетник может быть квадратным или круглым. В подготовленные отверстия вставляют специальные установочные коробочки. Чтобы их зафиксировать, используют строительный гипс, штукатурку или гипсовый клей. Коробка крепится при помощи раздвижных лапок или шурупами, затем на нее надевают пластиковый корпус.

Монтаж в стену из гипсокартона несколько другой, да и инструментарий отличен. Все отверстия в гипсокартонных листах, куда будет проведен кабель, делают заранее. Для фиксации выключателей и розеток используют специальные лапки. Они будут удерживать их на листе.

Открытую проводку делают крайне редко и, как правило, крепят временно (например, при проведении ремонта), потому как провода портят интерьер. Согласитесь, смотреть на стену, где все эстетично и аккуратно, гораздо приятней.

При самостоятельном проведении монтажа проводки и подключении розетки и выключателя без привлечения специалиста следует придерживаться перечисленных выше рекомендаций и определенных правил, которые позволят все работы выполнить без каких-либо проблем и, самое главное, безопасно.

• Прежде всего необходимо определиться с расстановкой в помещении электроприборов и мебели. Для этого рекомендуется составить схему, причем желательно в таком масштабе, чтобы можно было отметить всю технику, требующую подключения к электричеству, а также мебель.
• Затем обозначить расположение выключателей и розеток, рассчитать необходимое их количество для каждой комнаты.
• Розетки для техники (компьютера, холодильника и т. д.) лучше располагать так, чтобы к ним всегда был свободный доступ, но в то же время они были скрыты за этими электроприборами.
• Розетки над письменным столом, комодом и т. п. лучше всего размещать на высоте 15-20 см от мебели.
• Выключатели или розетки устанавливать над или под раковиной нельзя.
• схему разводки следует подбирать таким образом, чтобы исключить перегрузку в сети.

Рекомендации по установке выключателей

Наиболее распространено расположение выключателя на уровне плеча взрослого человека. Еще один способ размещения — над потолком, но он используется реже. Для такого метода предусмотрена особая конструкция выключателя — со шнуром и механическим рычагом. Первое натяжение включало устройство, а второе — выключало. Настенные приборы еще часто устанавливались внутри дверных проемов или откосов.

Есть точные рекомендации, касающиеся безопасности размещения:

1. Элемент должен находиться около входной двери, но на уровне ручки;
2. Устройства не следует размещать вблизи электрического оборудования;
3. Они не должны находиться вблизи источников воды.

В коридоре важно учесть эргономичность освещения, поэтому здесь нередко обустраиваются разноуровневые приборы. К тому же их расположение должно предусматривать возможное изменение планировки в зависимости от того, где будут находиться предметы мебели

Электричество в детской комнате — что нужно знать

Каких-то строгих требования на этот счет нет. Строительные правила рекомендуют монтировать электророзетки на расстоянии одного метра от пола

А в правилах монтажа электрического оборудования есть пункты, на которые и следует обращать внимание, устанавливая розетки в доме или квартире:

• в жилых помещениях оптимальная высота розетки от пола – 15-30 сантиметров;
• электророзетки на кухне устанавливаются на уровне 1,3 метра от пола;
• если в квартире есть маленькие дети, то розетки в обязательном порядке должны быть оснащены специальными заглушками или шторками;
• минимальное расстояние от электророзеток до газовых труб – 50 сантиметров;
• в помещения с повышенной влажностью стандартная высота монтажа розеток – 1 метр;
• установка электророзеток в душевых кабинах запрещена;
• минимально допустимое расстояние от двери кабинки до электророзетки – 0,6 метра; электророзетки в таком случае обязательно дополняются устройством защитного отключения.

Сколько розеток нужно в гостиной

Свод правил предписывает, что размещение розеток в жилых комнатах должно быть не менее одной точки на 4 метра по периметру. В реальной жизни количество розеток существенно превышает этот норматив.

Главный электроприбор гостиной это, конечно же, телевизор. Современные телевизоры имеют возможность приема интернет сигнала без использования кабеля. Но мы рассмотрим подключение классической модели, для нее потребуется розетка на 220В, ТВ-розетка и розетка с интернет сигналом.

Если же к телевизору предполагается подсоединение спутникового ресивера, игровой приставки и подобных устройств, то для их подключения так же понадобятся отдельные розетки. Для расчета возьмем средний блок из двух розеток на 220В.

К стандартному числу розеток добавим вывод кабеля для подключения внутреннего блока кондиционера. Применение этого прибора в быту очень распространено.

Размещение компьютерного стола в гостиной происходит редко, но при небольшой площади квартиры это возможно. Поэтому количество розеток для рабочего места мы засчитаем за гостиной комнатой. И так для оборудования рабочей зоны потребуются три розетки по 220В плюс одна компьютерная, это подключение системного блока, монитора и принтера. Для настольной лампы, зарядного устройства и тому подобных устройств понадобиться еще три дополнительные розетки.

Еще к стационарному прибору можно отнести музыкальную систему. Для подсчета розеток не будем рассматривать навороченную установку, а предположим что это стандартный центр. Для его подключения понадобиться одна отдельная розетка.

Для портативных приборов необходимо предусмотреть розетки не менее двух штук. Здесь возможно подключение утюга, напольного вентилятора или все того же пылесоса.

По гостиной комнате получилось – двенадцать розеток на 220В, две розетки для интернета, одна ТВ-розетка и вывод кабеля для кондиционера.

Высота установки выключателей

Обычно выключатели, отвечающие за основное освещение, монтируют на высоте от 70 до 90 сантиметров. Для этого, конечно, в первую очередь нужно учесть рост человека, проживающего в доме. Оптимальным считается вариант, когда человек опускает руку, слегка отводит ее в сторону и достает до клавиши выключателя. Исходя из этого, его устанавливают на расстоянии 10 сантиметров от дверного проема и на высоте 80 сантиметров. Выключатель, как в прочем и электророзетка, не должен заслоняться открытой дверью и стоящей мебелью, поэтому его располагают со стороны дверной ручки.

Выключатели освещения в туалете, кладовой и ванной комнате устанавливаются преимущественно в коридоре. Выключатели дополнительных источников освещения ограничений по расположению не имеют, главное, чтобы они не выпадали из общего дизайна помещения.

Итого – сколько розеток нужно в квартиру

Вот и настало время сделать общий подсчет количества розеток. Нами рассматривалась бытовая техника расположенная в трехкомнатной квартире. В таблице указано необходимое количество розеток для подключения того или иного прибора, и общий окончательный подсчет.

Теперь ответим на вопрос – сколько розеток нужно в двухкомнатную квартиру. Для подсчета возьмем среднестатистическое размещение электрооборудования в такой квартире, и соответственно получим необходимое количество точек для его подключения.

В однокомнатной квартире общая площадь помещений значительно меньше, чем в двух или трехкомнатной квартире, и естественно, что количество используемых электроприборов и розеток к ним здесь скромнее.

Безопасная эксплуатация электрооборудования – вот что должно стать вашей целью при проектировании электроснабжения квартиры.

Практические советы для разработки проекта электросети в доме или квартире

От составления проекта расположения и проводки линии электросети зависит безопасность и удобство эксплуатации бытовой техники и осветительных приборов. Для грамотного расчета высоты монтажа розеток и выключателей стоит придерживаться определенной последовательности при разработке плана:

1. Заранее продумать расстановку мебели и электроприборов по квартире.
2. Сделать подробную схему каждой комнаты с учетом дверных проемов, окон и проводки водо- и газопровода.
3. На схеме отметить расположение розеток с учетом всех рекомендаций по высоте и расстоянию между ними. Учесть общую мощность необходимой линии электросети, а также добавить резервные точки.
4. Расставить на плане выключатели в зависимости от расположения дверей и стороны их открытия, продумать количество выключателей в коридоре и высоту установки.

В ванной

Второе проблемное для электрики помещение — ванная комната. Но проблемы тут другого характера — это повышенная влажность и возможность попадания воды. Чтобы понять, где ставить розетки в ванной, надо знать, где можно размещать бытовые приборы. Помещение ванной делят на зоны (смотрите фото).

Деление ванной на зоны

Зона 0 — это самая большая вероятность попадания воды. Это области, непосредственно примыкающие к ванной, душевой кабине, раковине. В этой зоне можно ставить розетки только на 12 В. Но такое напряжение подают в частных домах крайне редко. Просто тут розетки не ставят вообще.

В зоне 1 допускается установка водонагревателей. В зоне 2 можно кроме бойлеров поставить вентиляторы, и светильники. А розетки должны стоять в зоне 3 — на расстоянии не менее 60 см от источника воды. Устанавливать надо специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательное условие — наличие заземления, автомата и УЗО с током утечки 10 мА.

Как можно расположить розетки в ванной

Высота розеток от пола снова-таки не регламентируется, но имеет смысл ставить их повыше: чтобы минимизировать возможность попадания воды. Пусть даже розетки поставите специальные, с крышками,  — лучше перестраховаться.

Расчёт количества и расположения розеток

Большое число бытовой техники, которой пользуется человек в течение дня, требует достаточного количества точек питания. Грамотный расчет исключает проблему поиска свободной розетки. Эту работу необходимо проводить еще на этапе планирования и создания дизайн-проекта жилого или служебного помещения.

При расчетах можно воспользоваться следующими рекомендациями:

1. Полезно составить подробный перечень всего электрического оборудования, которым предстоит пользоваться. Необходимо учитывать также приборы, которые подключаются к электросети лишь изредка (например, пылесос, сушилка для обуви).

2. Далее следует нарисовать план помещения, на котором показано расположение мебели и бытовой техники. Отметить места, в которых будет удобно подключать девайсы.

3. Для простоты подсчета составляют таблицу, в которой указывают количество розеток и выключателей для всех зон.

При выборе местоположения розеток в квартире, необходимо учитывать расстановку крупногабаритной мебели. Если в будущем не планируется переставлять шкафы и столы на новое место, то намечать за ними розеточный блок нецелесообразно. Если такой уверенности нет, то рекомендуется предусмотреть электровыходы в каждом углу комнаты, а при большой длине стены дополнительно в центре. Предусмотренный запас в будущем обеспечит комфортное проживание.

Размещение розеток

В коридоре желательно предусмотреть несколько элементов. Например, пара экземпляров пригодятся для пылесоса, сушилки для обуви, дополнительного светильника для освещения темной зоны. По правилам безопасности устройства должны быть удалены от дверных проемов на 10−15 см, а минимальное расстояние от пола — 30 см. Как и в случае с выключателями, розетки не стоит устанавливать в местах расположения мебели.

При установке важно учесть элементы коммуникаций — газопровод, вытяжные каналы. Для безопасности детей в розетках должны быть предусмотрены защитные крышки

Щитовой элемент теплого пола не должен находиться выше 50 см от поверхности.

Расстояние выключателя от дверного проема, высота размещения розеток

В ГОСТах, ПУЭ отсутствуют нормативные акты, которые создают конкретные границы размещения выключателей и розеток от дверного проема. Специалисты утверждают, что оптимальная дистанция между дверью и переключателем – 10-15 см. Если сделать интервал больше, приходится тянуться и нащупывать устройство в темноте, что не очень удобно.

Оптимальная высота розеток над уровнем пола – 20-35 см. Однако в некоторых местах высоту лучше определять в индивидуальном порядке в зависимости от использования бытовой техники.

Если в конкретном месте будет организовано рабочее пространство, потребуется несколько розеток, предназначенных для настольной лампы, роутера, зарядных устройств, монитора и системного блока. Оптимальная высота размещения розеток – 80-90 см. Это значительно упростит процесс использования электрических устройств, поскольку не будет необходимости ударяться об углы стола и лазить под ним, чтобы включить или отключить прибор.

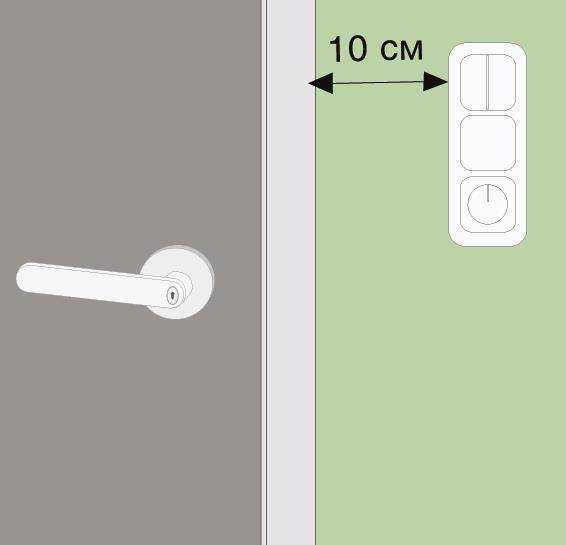

По расстоянию от двери до выключателя в нормативных актах остались преимущественно советские стандарты. В пособии по установке электрооборудования (ПУЭ) приведен следующий список требований:

• Выключатели устанавливают со стороны расположения ручки межкомнатной двери. Высота колеблется в пределах 0,5 – 1 метра.
• К розеткам предъявляется следующее: расстояние от газопровода не менее 0,5 метра.

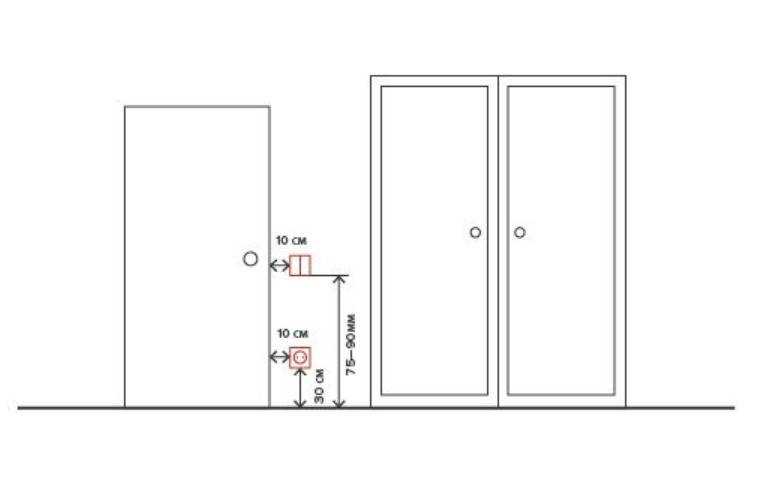

Европейские стандарты

На евростандарты соотечественники начали обращать внимание относительно недавно. Удаленность переключателей и розеток от пола следующая:

• розетки на высоте – 0,3 м;
• переключатели на высоте – 0,9 м.

Такое расположение имеет как достоинства, так и недостатки. Электрические устройства удобно расположены и не бросаются в глаза. С другой стороны, чтобы дотянуться до устройства, нужно наклониться, часто мебель закрывает доступ к ним.

Положение выключателя по отечественным стандартам

Большинство многоквартирных домов в России было построено еще во времена существования Советского Союза, следовательно, все электроточки размещались по советским стандартам – выключатели на высоте от пола 1,6 м, а розетки – 0,9 м.

Розетки всегда находятся в поле видимости и до них недотягиваются дети. Однако чтобы включить свет, приходится поднимать руку.

Правильное положение выключателя света в спальне

В спальнях рекомендуется монтировать двойные розетки около кровати на расстоянии приблизительно 0,6-0,7 м от уровня пола. Аналогичную высоту составляют прикроватные тумбочки, что в совокупности позволит функционально использовать пространство, подключая ночник, заряжая мобильные устройства и т.д.

Если в комнате планируется устанавливать телевизор, дополнительно устанавливают еще одну розетку для подключения, например, стереосистемы, вай-фай и т.д. Суммарное количество розеток зависит от количества оборудования.

Резервную розетку устанавливают по европейским стандартам для удобного использования пылесоса, утюга, обогревателя и т.д.

На каком расстоянии от двери устанавливаются выключатели в ванной

Если говорить о выключателях и розетках в ванной, прежде всего нужно думать не о функциональности используемой жилплощади, а о безопасности пребывания в ней. Монтироваться розетки должны с умом, поскольку всегда есть вероятность их подтопления. Оптимальная удаленность от пола – не менее 0,5 метра. Обусловлено это тем, что в ванной не применяются низкорасположенные электрические приборы.

В ПУЭ приведено одно требование к размещению розеток в ванной комнате – интервал с душевой кабиной не менее 0,6 м.

Расстояние от проема до выключателя в кухне

На кухне не обойтись без большого количества электрических приборов и бытовой техники, что ощутимо увеличивает нагрузку на электрическую сеть. Во избежание поломок и возгораний требуется разводку при необходимости заменить новой. Общие рекомендации, обязательные к ознакомлению:

• Для монтажа и подключения вытяжки розетку требуется размещать практически под потолком, на высоте не менее 2 метров.
• Одна из групп электрических приборов предназначена для напольных бытовых приборов, наиболее распространенные среди них – холодильник, духовой шкаф, морозильная камера, возможно, и стиральная машинка.
• На высоте 1,1 м от уровня пола устанавливают силовую группу, предназначенную для нагревательных устройств.

Расстояние выключателя света от поверхности пола и дверных проемов зависит от технических характеристик помещения. Как правило, наиболее практичной высотой является уровень опущенной руки человека.

Выше или ниже: стандартное положение электроприборов

Как должен включаться выключатель: вверх или вниз

Несмотря на то, что отсутствуют нормативные документы, указывающие, как правильно установить выключатель света — вверх или вниз, на корпусе устройств некоторых производителей имеется маркировка, согласно которой свет включается при нажатии клавиши «вверх».

Такое положение коммутационного устройства сохранилось во всех зданиях, электропроводка в которых выполнена согласно ГОСТу Р 50571. 1-93. Сейчас большинство людей, живущих в таких домах, приходя в помещение с новыми выключателями, для включения освещения автоматически нажимают верхнюю часть клавиши.

Информация! Кроме выключателей движением рычага вверх включаются автоматические выключатели, дифференциальные автоматы, УЗО и другое оборудование которые используются в бытовых электрощитках.

Существующие нормативы

Однако некоторые требования, обусловленные необходимостью обеспечения пожарной и электрической безопасности, все же есть. Относятся они, как правило, к размещению выключателей на безопасном расстоянии от иных коммуникаций. Согласно своду правил по проектированию жилых и общественных зданий:

• выключатели следует располагать на высоте 1 метра от пола со стороны дверных ручек;
• от пола до розетки должно быть выдержано расстояние в 1 метр, но конкретное место расположения не регламентируется.

ПУЭ предписывает соблюдать следующие рекомендации при проектировании электросети в квартире:

• расположение выключателя аналогичное – 1 м от пола со стороны ручки двери;
• при наличии отведенного переключателя на уровень комфортного управления выключатель может быть установлен под потолком;
• при размещении розеток и выключателей на кухне следует отдалять их на расстояние не меньше 50 см от газопроводных коммуникаций и приборов;
• в ванной, туалете и на кухне данные электрические устройства должны быть расположены на расстоянии не меньше 60 см как от пола, так и от сантехнического оборудования.

Уже на протяжении многих лет на территории нашей страны существует такое понятие, как евростандарт размещения электрических узлов. Считается, что по евростандарту розетки должны располагаться на высоте 30 см от пола, а выключатели — 90 см от пола. В действительности никакого стандарта не существует – это лишь условное обозначение. Определение «евро» такой способ разводки электроузлов получил во время распространения другого спорного определения – евроремонт. Отчасти, название евростандарту дали благодаря противопоставлению советским нормам. По советским стандартам выключатели размещались на уровне плеч или головы (примерно 160 см от пола), а розетки – на высоте 90-100 см.

Распространенные ошибки при монтаже

При самостоятельной сборке описанных схем хозяева квартир и частных домов допускают несколько типичных ошибок, отчего система не работает изначально или отказывает в ближайшее время. Перечислим эти недочеты и причины, их вызывающие:

1. Один из выносных выключателей разрывает цепь окончательно (как правило, перекрестный), остальные тоже перестают функционировать. Это явный признак неверного присоединения контактов, нужно все проверить и подключить правильно.
2. Одно из клавишных устройств быстро перегорает и его приходится часто менять. Здесь налицо высокая нагрузка от ламп на контакты переключателя, рассчитанные на максимальную мощность 2,2 кВт (ток 10 Ампер). Если ее снизить нельзя, нужно перейти на другой способ коммутации – с помощью импульсных реле с параллельным подсоединением кнопочных выключателей.
3. Наблюдается периодическое мигание люминесцентных и светодиодных ламп, работающих от проходных переключателей. Причина – низкокачественные изделия с плохой изоляцией (есть утечка) либо дешевые микролампочки ночной подсветки, встраиваемые в корпуса для ориентации в темноте.

Кнопочный диммер, совмещенный с проходным переключателем

Также неполадки случаются при использовании одновременно с проходными двухпозиционными переключателями диммеров – электронных устройств для регулировки яркости свечения лампочек. Так бывает, когда вы пытаетесь собрать схему из дешевых элементов с некачественной изоляцией.

Как рассчитать необходимое количество розеток и выключателей в квартире. Рекомендации от Shop220

Подробности

Опубликовано 16.07.2014 06:29

Просмотров: 15366

Современная квартира – это не просто жилище человека. Она разделена на несколько зон различного функционального назначения, каждая из которых имеет индивидуальную планировку и расстановку мебели, оснащена самостоятельной системой освещения.

Чтобы избежать разочарования от вида висящих проводов и удлинителей нужно ответственно подойти к планированию помещения квартиры еще на стадии начала ремонта.

Возьмем за основу стандартную планировку двухкомнатной квартиры и выделим в ней 6 основных зон:

Зона кухни;Первая комната – зал;Вторая комната – спальня;Ванная комната и санузел;Зона прихожей;Балкон или лоджия.

Размещение розеток на кухне необходимо выполнять в следующем порядке. Во-первых, нужно определиться с расположением и конструктивом мебельного кухонного гарнитура и бытовой техники. Нельзя забывать об электрофурнитурах индивидуальной подсветки, теплого пола и телевизора. Если вы собираетесь использовать встраиваемую технику, то верным решением будет расположение для нее на задних стенках соседних шкафов. Чтобы обеспечить доступ к ним придется выпилить небольшие «окна», которые обеспечат доступ к розеткам. Розетка для вытяжки должна быть размещена на высоте 5-6 см от верхнего уровня кухонных шкафов. Электрофурнитуры над рабочей зоной кухонного гарнитура лучше устанавливать на высоте 10-30 см от столешницы, а вот от установки  за мойкой и плитой лучше отказаться, так как это не безопасно. Розетки для техники и подсветки навесных шкафов оптимально установить на высоте 5-10см. С одной стороны это обеспечит доступ к ним, с другой стороны их не будет видно. Все розетки для кухни кроме тех, которые расчитаны  для варочной панели или плиты должны быть с заземляющим контактом и рассчитаны на минимальный ток 15А. Для плиты или варочной панели необходимо использовать из негорючих материалов с расчетным током 25А.

Размещение розеток и выключателей в зале также должно в первую очередь зависеть от расстановки мебели. Так, розетки для ТВ должны быть расположены таким образом, чтобы установленная техника их скрывала – обычно это 130 см от уровня пола. Достаточно будет блока из 5розеток, 1 тв-розетка и 1 интернет-розетка, для подключения роутера. Зона дивана расположенная, как правило, напротив также должна быть оснащена электрофурнитурами для возможности подключения индивидуального освещения: 30 см от уровня пола для напольного торшера. Письменный стол должен быть оснащен 2 блоками по 2шт. Первый – для подключения компьютера и принтера, второй – для настольной лампы и одна запасная.

Стандартная схема размещения розеток в спальне это по 2шт. над прикроватными тумбами с каждой сторон кровати на расстоянии 15 см от поверхности столешницы тумбы, 1 тв-розетка для телевизора, 1 для освещения в зоне туалетного столика и 1 запасная, например, для пылесоса недалеко от входа в комнату.

Расположение розеток в ванной комнате и санузле не запрещено, но все же не безопасно с точки зрения относительной близости воды и тока. Чтобы максимально обезопасить себя от неприятностей в ванной комнате необходимо использовать влагозащищенные с крышками. Схема подключения обязательно должна быть с УЗО (дифференциальный автоматический выключатель (http://shop220.com.ua/categories/avtomaticheskie-vykliuchateli)). Расстояние от розетки до ванны либо душевой кабины не менее 60 см. В этом помещении необходимо предусмотреть розетку 1шт. — для стиральной машины, 1шт. – для водонагревателя и 1 шт. – для подключения фена или электрической бритвы.

В прихожей достаточно всего 3 розеток: 1шт. – для звонка, 1шт. – для пылесоса и 1шт. – запасная. Если в прихожей планируется теплый пол, то для него следует предусмотреть датчик.

Потолочное освещение в квартире может регулироваться одно -, двух — и трехклавишными выключателями. Их можно расположить все в одном месте, например, около входа в помещение на высоте 100 см от уровня пола, а можно предусмотреть возможность выключения потолочного света, например, выключателем в районе прикроватной тумбы. Это удобно, так как чтобы выключить потолочное освещение вам не нужно будет вставать с кровати.

Безусловно, наши советы не могут предусмотреть все возможные варианты размещения розеток и выключателей в каждой квартире, но надеемся, что они будут полезны нашим читателям. Если вы испытываете сложность с самостоятельным планом расположения розеток и выключателей в квартире, а также выбором приозводителя электрофрнитур, цвета и формы, вы можете обратиться к профессионалам интернет магазина Shop220, которые с легкостью помогут вам с ответами.

Подробнее о расположении и обозначениях розеток на чертежах

[vc_column width=»1/1″]

Прокладывание проводки в помещении начинается с разработки проекта — составления и утверждения электросхемы. Условные обозначения на строительных схемах регламентируются ГОСТ 21.614-88.

Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ 21.608-84. Согласно данному нормативному документу, все штепсельные розетки подразделяются на:

• те, которые предназначаются для открытой установки;
• те, которые устанавливаются скрытым способом;
• блоки, состоящие из электророзетки с выключателем.

Данные виды розеток могут быть одно-, двух- или трехполюсными. Двух- и трехполюсные источники электропитания могут обладать защитным контактом.

Условные обозначения розетки на схеме продемонстрированы на фото ниже.

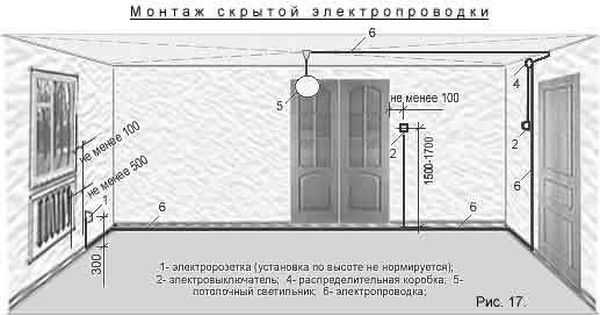

План электропроводки отличается от схемы тем, что на нем отображаются все особенности помещения, может осуществляться привязка к масштабу.

Сначала на бумаге вычерчивается полная планировка квартиры, включая жилые комнаты, санузел, кухню и прихожую. Далее на плане схематически намечают окна, двери, лоджию/балкон. Можно также отметить расположение бытовой техники и мебели — это даст полную картину прокладки проводки.

Далее производится разметка групповых электролиний — их количество зависит от площади квартиры, ее планировки, оснащения бытовой техникой. Чтобы равномерно распределить нагрузку, линии для электрических приборов и освещения лучше разделить. Затем производится обозначение розеток на чертежах, выключателей, лампочек.

Изображение ниже продемонстрирует пример плана проводки в двухкомнатной квартире, а также то, как на чертежах обозначаются розетки и выключатели.

В кухонном помещении часто устанавливается крупногабаритная техника (электроплита, холодильник, посудомоечная машина, вытяжка, СВЧ-печь) — данные приборы нуждаются в стационарном электроснабжении. Поэтому на вопрос как на кухне расположить розетки для этих приборов есть один ответ — внизу.

Для мелких бытовых приборов, которые используются периодически (тостер, чайник, кухонный комбайн), можно использовать дополнительные источники питания, расположенные в фартуке, либо встроенные в столешницу.

Розетку для вытяжки лучше разместить над кухонным гарнитуром. Если вытяжка встроенная, источник питания лучше поместить внутрь того шкафчика, в который она вмонтирована. Также сверху можно расположить розетки для мебельного освещения.

Запрещено размещение розетки на кухне:

• над мойкой;
• плитой;
• непосредственно за корпусом бытового прибора.

Как и розетки, выключатели света заносятся в проектную документацию. Рассмотрим, как на схеме обозначается выключатель света.

Обозначение выключателей регламентируется ГОСТ 21.614-88 и зависит от их конструкции, параметров работы и степени защиты. Конструкционно выключатели делятся на одно-(сдвоенные или строенные), двух- и трехполюсные. Также существуют отдельные обозначения для выключателей открытой и закрытой установки, моделей с разной степенью защиты.

Данный ГОСТ определяет также обозначения для переключателей – электромеханических устройств, которые используются для соединения/разъединения электрических цепей.

Четких правил, регламентирующих расположение розеток в квартире или частном доме, не существует. В СП 31-110 от 2003 года рекомендовано устанавливать выключатели по стороне дверной ручки. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Установка розеток под потолком допускается в том случае, если управление ими производится при помощи шнура.

В целях безопасности, розетка должна находиться на расстоянии 0,5 м от газопровода и 0,6 м от раковины, мойки, душевой.

Как и где размещать розетки в квартире зависит от предназначения помещения. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона. В ванной комнате можно установить 1-2 розетки (возле зеркала и для стиральной машины), на кухне и в гостиной — 2-4 (в зависимости от количества бытовой техники).

Автоматические выключатели для систем освещения

Несмотря на то, что установка автоматического выключателя для питания световых точек практически не применяется, для экономии оборудования такое подключение допустимо. В этом случае, на щитке питания выделяется отдельная группа «автоматов», на которые напрямую заведена осветительная сеть. Подключение производится по стандартной схеме: контакты размыкают фазу.

Не рекомендуется установка автоматических выключателей для освещения рядом с иными «автоматами».

Иначе при выключении света, можно ошибочно обесточить важный узел. Если есть возможность, такие выключатели размещаются в отдельном щитке.

Преимущество способа: автоматы рассчитаны на более высокую нагрузку, и сразу включают в себя функции защиты. Надежность таких устройств выше, в сравнении с бытовыми выключателями. Недостаток — при использовании в жилом помещении такой коммутатор выглядит не эстетично.
