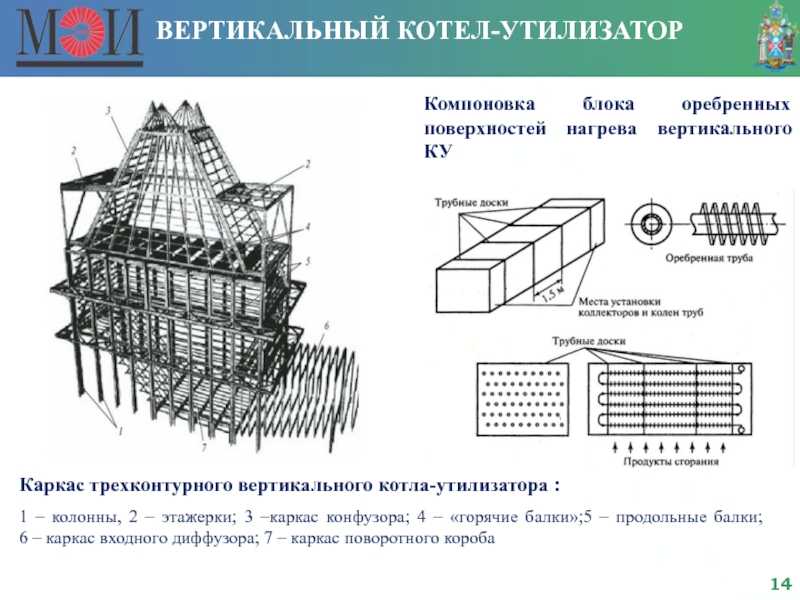

Оребренные трубы в промышленных калориферах

Разновидности отопительных регистров

Отопительные регистры представляют собой группу трубопроводов, расположенных параллельно друг другу и сообщающихся между собой. Они могут отличаться по материалу, по форме и конструктивному исполнению.

Материалы для изготовления

Чаще всего регистры отопления изготавливаются из гладких стальных труб по ГОСТ 3262-75 или ГОСТ 10704-91. Применение электросварных труб предпочтительнее из-за способности выдерживать более высокое давление. Тем не менее, на практике довольно распространены также водогазопроводные трубы, которые эксплуатируются не менее успешно. Такие отопительные приборы спокойно выдерживают всевозможные механические повреждения и нагрузки, а также работу с любым теплоносителем.

Существуют еще модели из нержавеющей стали. Их устанавливают в помещениях с повышенными требованиями к эстетичности и долговечности. В связи с повышенной стоимостью применение регистров из нержавеющей стали наиболее оправдано в ванных комнатах. Высокая стойкость к коррозии и разнообразие конфигураций полотенцесушителей из нержавеющей стали позволяют применять их даже в самых современных интерьерах санузлов.

Более эффективными с точки зрения теплоотдачи являются алюминиевые и биметаллические регистры. Они отличаются легкостью и эстетичностью, прекрасно работают в системах индивидуального отопления с хорошо организованной водоподготовкой. В остальных случаях низкое качество теплоносителя приводит к быстрому выходу приборов из строя.

Иногда можно встретить регистры из меди. Обычно их применяют в системах, где основная разводка медная. С ними удобно работать, они весьма симпатичны и долговечны. Кроме того, теплопроводность меди примерно в 8 раз выше, чем стали, что позволяет значительно уменьшить размер нагревательной поверхности. Общий недостаток всех приборов из цветных металлов – чувствительность к условиям эксплуатации – ограничивает сферу применения медных регистров.

Конструктивное исполнение

Наиболее характерные конструкции традиционных стальных регистров можно разделить на 2 типа:

• Секционные;
• Змеевиковые.

Для первого свойственно горизонтальное расположение трубопроводов и применение вертикальных узких перемычек между ними. Второй предусматривает использование прямых и дугообразных элементов одного диаметра, которые соединяются змейкой с помощью сварки. При использовании нержавейки или цветных металлов трубы просто изгибаются для придания требуемой конфигурации.

Существует три варианта исполнения присоединительных патрубков:

• Резьбовой;
• Фланцевый;
• Под сварку.

Они могут располагаться как с одной стороны прибора, так и с разных. Выход теплоносителя предусматривается под подачей или по диагонали от нее. Иногда встречается нижнее подключение магистралей, но в этом случае существенно снижается теплоотдача.

В секционных регистрах выделяют 2 вида соединений в зависимости от способа расстановки перемычек:

• «Нитка»;
• «Колонка».

Регистры из гладких труб могут использоваться как регистры основной системы отопления или как отдельные обогреватели. Для автономной работы внутрь прибора устанавливается ТЭН необходимой мощности и выполняется подключение к сети. В качестве теплоносителя для переносных электрических регистров из стали часто используют антифриз или масло, т.к. оно не замерзает при хранении либо аварийном отключении электроэнергии.

При использовании отдельно от общей системы отопления обязательно дополнительное размещение расширительного бачка в верхней части прибора. Это позволяет избежать повышения давления вследствие увеличения объема при нагреве. Размер емкости подбирается, исходя из возможности вместить около 10 % общего количества жидкости в нагревателе.

Для автономного использования регистра из стальных труб к нему привариваются ножки высотой 200 – 250 мм. Если же прибор является частью контура отопления, его перемещение не планируется и стены достаточно крепкие, то используется стационарное крепление с помощью кронштейнов. Иногда для очень массивных регистров применяют комбинированный вариант установки, т.е. прибор ставится на стойки и дополнительно фиксируется на стене.

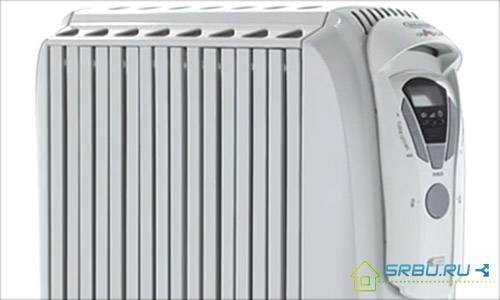

Конвектор и масляный обогреватель сравнение выявляет несомненного лидера

Итак, сравним основные показатели двух самых популярных обогревателей.

1. Экономичность использования. Масляный радиатор потребляет на четверть больше электричества, чем конвекторный. Так как тарифы на электроэнергию постоянно растут, то этот факт может оказаться решающим при выборе устройства.

2. Время разогрева. Разогрев воздуха масляным обогревателем проходит несколько ступеней: сначала электричество греет тэн, затем тэн – масло, а оно, в свою очередь, нагревает ребра корпуса, отдающего тепло воздушным массам. Это занимает много времени (и электроэнергии, стоящей немало) – прибор уже давно включен, а холод еще в комнате. Ускорить процесс могут вентиляторы, встроенные в масляный обогреватель.

У конвектора тэн сразу греет корпус, поэтому коэффициент его полезного действия составляет не менее 95 процентов. Но скорость нагрева тоже не так велика и масляный радиатор оснащенный вентилятором при прочих равных условиях скорее выиграет у конвектора.

3. Комфорт при работе. Здесь имеется в виду легкость переноски и монтажа. Надо заметить, что конвекторы в этом плане удобнее и мобильнее. Их вес не больше 10 килограмм, а масляные устройства более громоздки и тяжелы – их вес составляет от 18 до 25 килограмм. Конвекторы и на колесиках перемещать удобнее, и на стену закрепить несложно, что сэкономит место в квартире и облегчит уборку. Кроме того, температура, создаваемая конвектором, более комфортна. Она не имеет перепадов по всему объему комнаты.

4. Безопасность. Сами понимаете, что раскаленное масло – не самый лучший сосед. Оно нагревает корпус обогревателя так, что и до ожога недалеко. Исключением являются обогреватели оснащенные защитным кожухом.

А вот конвекторные устройства можно назвать абсолютно безопасными. Ведь греется их корпус всего до 60 градусов, а при такой температуре обжечься нельзя. Оснащенный функцией защиты, конвектор, оставленный без присмотра, не устроит подвоха хозяину. А вот масляный прибор ни в коем случае нельзя оставлять наедине с помещением – ведь некоторые его модели, даже не имеют датчика перегрева.

5. Срок службы. Наверное, не один человек был свидетелем вытекания масла из масляного обогревателя. Рано или поздно протечка появляется. Сначала появляется микротрещина на корпусе, потом через нее начинает потихоньку испаряться масло. Ну, а в итоге обогреватель выходит из строя, и никто не берется его ремонтировать – разве возможно найти малюсенькую микротрещину. Что касается конвекторных обогревателей, то они служат по 10 и 15 лет, хотя срок гарантии производитель обычно указывает 5 лет.

6. Экологичность устройства. Для начала возьмем за аксиому, что пыль в помещении при движении воздуха во время конвекции будет подниматься всегда. Поэтому врут торговцы, рассказывающие о каких-то особенных моделях конвекционных или масляных обогревателей, не поднимающих пыль. Теперь о сжигании кислорода. У конвекторов особенность материала тэна и температура нагрева корпуса таковы, что этот процесс физически невозможен. Кое-кто утверждает, что у масляных радиаторов сжигание кислорода все же возможно. Не верьте – это неправда.

7. Стоимость прибора. Здесь масляные обогреватели вырываются вперед – цены на них существенно ниже, чем на конвекторы. Но не стоит забывать о соотношении цены и качества, то есть сопоставить не только цены, но и важнейшие технические показатели (о которых шла речь выше).

Виды

Регистр отопления из труб может изготавливаться из следующих металлов:

• алюминий;
• чугун;
• сталь.

Алюминиевый регистр отопления наиболее популярен в основном из-за своего малого веса, хорошей тепловой отдачи, отличной устойчивости к процессам коррозии, долгому эксплуатационному периоду и отсутствию соединений и швов сварки.

Трубы из алюминия изготавливают путём монолитного литья. Применяют в помещениях жилого и административного типа. Главный минус данных приборов в немалой стоимости.

Регистр отопления из чугуна легко устанавливается, так как в них есть фланцевое монолитное соединение. В момент монтажа к трубопроводу отопления с помощью сварки прикрепляют второй фланец. Потом при помощи болтов делают крепкое соединение.

Регистры отопления из стальных труб монтируют в отопительную систему методом сварки. Хорошо проведённые сварочные работы являются гарантией долгой службы всей системы отопления.

Можно выделить и следующие виды регистров:

• стационарные;
• передвижные.

Стационарные регистры подразумевают нагрев теплоносителя с помощью котлов отопления. Передвижные устройства используют же электрический трубчатый электронагреватель, который функционирует от сети электропитания 220 В. Применяются данные регистры в рабочих строительных домиках, участках, где проводятся работы по отделке.

Вот несколько преимуществ монтажа регистров в системе отопления батарей:

1. Долгий эксплуатационный период: стальные трубы не требуют ремонта в течении минимум 25 лет.
2. Высокая степень надёжности и безопасности. Главное условие такой надёжности – прочная сварка швов.
3. Отопительную систему открытого типа можно монтировать в больших по площади помещениях. Слабое сопротивление циркуляции теплоносителя даёт возможность использования больших по диаметру труб для регистра.

Теперь в помещениях регистры отопления монтируют не так часто, так как на рынке обогревательного оборудования появляются устройства современного типа, которые представляют альтернативу.

К минусам регистров можно отнести следующие пункты:

1. Они не отличаются привлекательностью. Располагаются регистры вдоль стены по всему помещению, это толстая труба из стали.
2. Малая площадь контакта с воздухом в комнате приводит к пониженному показателю тепловой отдачи, нулевое применение конвекции.
3. Немалая цена за снабжение системы обогрева регистрами и сложность установки. Регистры из стальных труб большого диаметра на рынке стройматериалов стоят немало, а при работах по монтажу нужно применять сварку.

Преимущества регистров

Сравнивать регистры надо с радиаторами отопления, которым они составляют конкуренцию.

Достоинства:

• хорошо выдерживают перепады давления теплоносителя и его температуры;
• можно изготовить своими руками;
• низкая себестоимость прибора;
• возможность собрать прибор разных размеров как по длине, так и по высоте;
• тепло по всем секциям распределяется равномерно;
• простота ухода и ремонта.

Недостатки:

1. Регистры не отличаются презентабельным внешним видом. Закамуфлировать их можно, установив декоративный экран.
2. Эффективность обогрева регистрами ниже, чем стандартными радиаторами.

Расчет по площади помещения

Предварительный расчет можно сделать, ориентируясь на площадь помещения, для которого покупаются радиаторы. Это очень простое вычисление, которое подходит для комнат с низкими потолками (2,40-2,60 м). Согласно строительным нормам для обогрева понадобится 100 Вт тепловой мощности на каждый квадратный метр помещения.

Вычисляем количество тепла, которое понадобится для всей комнаты. Для этого площадь умножаем на 100 Вт, т. е. для комнаты в 20 кв. м. расчетная тепловая мощность составит 2000 Вт (20 кв.м Х 100 Вт) или 2 кВт.

Правильный расчет радиаторов отопления необходим, чтобы гарантировать достаточное количество тепла в доме

Этот результат нужно разделить на теплоотдачу одной секции, указанную производителем. Например, если она равна 170 Вт, то в нашем случае необходимое количество секций радиатора будет составлять:

2000 Вт / 170 Вт = 11,76, т. е. 12, поскольку результат следует округлить до целого числа. Округление обычно осуществляется в сторону увеличения, однако для помещений, в которых теплопотери ниже среднего, например, для кухни, можно округлять в меньшую сторону.

Обязательно следует учесть возможные теплопотери в зависимости от конкретной ситуации. Разумеется, комната с балконом или расположенная в углу здания теряет тепло быстрее. В этом случае следует увеличить значение расчетной тепловой мощности для комнаты на 20%. Примерно на 15-20% стоит повысить расчеты, если планируется скрыть радиаторы за экраном или монтировать их в нишу.

А чтобы вам было удобнее считать, мы сделали для вас этот калькулятор:

Изготовление своими руками

Одним из преимуществ использования регистров в отопительных системах считается вероятность их независимого производства. Для этого чаще всего используют металлические трубы круглого сечения. Невзирая на то, что коэффициент теплоотдачи регистра отопления в этом случае не будет безупречным — ход производства не потребует специальных навыков.

Для самостоятельного изготовления этого отопительного элемента понадобится труба диаметр от 40 до 70 мм. Наибольшее значение сечения приведет к значительным потерям тепла при циркулировании теплоносителя.

Сделать своими руками отопительный прибор можно по последующей схеме проведения работ:

1. Вычисление оптимальных характеристик отопительного устройства — диаметра трубы, общей протяжённости секции.
2. Формирование чертежа для вычисления оптимального числа использованного материала.
3. Осуществление работ по производству отопительного регистра.
4. Контроль конструкции на герметичность.

Читать также: Как сбросить ошибка на посудомоечная машина hansa

Для исполнения поставленной задачи понадобится стальная труба, специализированная для формирования главных регистров и магистраль наименьшего диаметра. С ее помощью отопительные приборы будут объединены друг с другом и системой обогрева. Кроме того, потребуются специальные торцевые заглушки на трубы.

На первом этапе следует с помощью болгарки подрезать трубы до необходимой длины. Применять сварочный аппарат для этого не рекомендовано, так как в торцах отопительного регистра из выпуклой трубы сформируется наплав.

Потом производятся отверстия для подсоединения патрубков. Сварным аппаратом привариваются патрубки и устанавливаются торцевые заглушки. Для обеспечения безопасной работы следует определить воздухоотводчик и спускной клапан. Они устанавливаются в верхней части системы, но в обратной стороне относительно места подсоединения к отоплению.

В отдельных случаях производится усовершенствование традиционной схемы стального или биметаллического регистра. Она состоит в установке электрического ТЭНа. Самодельный отопительный прибор будет производить тепло с помощью ТЭНа. Но для этого необходимо при монтаже определить запорную арматуру, чтобы теплоноситель мог циркулировать только лишь внутри отопительного устройства. Так можно сделать хороший источник тепла.

Правильная установка отопительных приборов может быть осуществлена 2-мя способами — на резьбовых соединениях или с помощью сварного аппарата. Все зависит от единой массы конструкции, её размеров и характеристик системы теплоснабжения. В целом эксперты советуют руководствоваться теми же инструкциями, что и при установке радиаторов.

Нагревательные приборы являются обязательным элементом любой системы водяного отопления. Обычно они оказываются самой затратной частью. Хорошей возможностью для экономии может быть применение самодельных радиаторов. Их изготавливают из гладких стальных труб круглого сечения либо из профильных труб. Последний вариант несколько дороже, но позволяет уменьшить глубину прибора и получить более эстетичный внешний вид.

Использование профильной трубы для изготовления отопительных регистров имеет ряд особенностей. Приступая к работе своими руками или принимая решение о покупке «самоделки», необходимо тщательно взвесить все за и против. Изучение основных правил, по которым изготавливаются регистры отопления из профильной трубы, поможет избежать ошибок при самостоятельной работе и даст возможность сделать грамотный выбор необходимых параметров.

Уменьшение теплоотдачи.

В целях энергосбережения, становиться актуальным уменьшение теплоотдачи труб на тех участках коммуникаций, которые не используются по назначению, например при переходе из одного здания в другое или в неотапливаемом помещении.

Для этого есть множество вариантов использования теплоизоляционных материалов. Производители представляют на выбор достаточно широкий ассортимент, начиная от дешевых стекловолоконных и заканчивая более дорогими типа пенополистирола. Можно приобрести трубы с уже встроенными в нее утеплительными элементами.

Подведя итог, делаем выводы, что использование подобных расчетов помогает существенно сэкономить и избежать многих технических препятствий при проектировании систем водо- и теплообеспечения.

Вообще-то вы отчаянный человек, если решились на такое мероприятие. Теплоотдача трубы, конечно же, поддается расчетам и существует великое множество работ по теоретическому расчету теплоотдачи различных труб.

Начнем с того, что если вы затеяли проводить в доме отопление своими руками, то вы человек упорный и целеустремленный. Соответственно, уже составлен проект отопления, выбраны трубы: либо это металлопластиковые трубы отопления либо стальные трубы отопления. Радиаторы отопления тоже уже присмотрены в магазине.

Но, прежде чем всё это приобретать, то есть на проектном этапе, необходимо произвести условно-относительный расчет. Ведь теплоотдача труб отопления, просчитанная в проекте – это залог теплых зим для вашей семьи. Здесь ошибаться нельзя.

Методы расчета теплоотдачи труб отопления

Почему делается обычно упор на расчет теплоотдачи именно труб отопления. Дело в том, что для радиаторов отопления производственного изготовления все эти расчеты сделаны, и приводятся в инструкциях по применению изделий. Исходя из них, вы спокойно можете рассчитать необходимое количество радиаторов в зависимости от параметров вашего дома: объем, температура теплоносителя и т.д.

Таблицы. Это квинтэссенция всех необходимых параметров, собранных в одном месте. В Сети сегодня размещено великое множество таблиц и справочников для онлайн расчета теплоотдачи труб. В них вы узнаете, какова теплоотдача стальной трубы или чугунной трубы, теплоотдача полимерной трубы или медной.

Все, что необходимо при пользовании этими таблицами – знать начальные параметры вашей трубы: материал, толщина стенок, внутренний диаметр и т.д. И, соответственно, внести в поиск запрос «Таблица коэффициентов теплообмена труб».

В этот же раздел по определению теплоотдачи труб, можно отнести и использование мануальных Справочников по теплообмену материалов. Хотя, их все труднее и труднее находить, вся информация перекочевала в Интернет.

Формулы. Теплоотдача стальной трубы считается по формуле

Qтр=1.163*Sтр*k*(Tводы – Твоздуха)*(1-кпд изоляции трубы),Вт где Sтр – площадь поверхности трубы, а к – коэффициент теплопередачи от воды к воздуху.

Теплоотдача металлопластиковой трубы рассчитывается по другой формуле.

Где — температура на внутренней поверхности трубопровода, °С; t c -температура на наружной поверхности трубопровода, °С; Q — тепловой поток, Вт; l — длина трубы, м; t— температура теплоносителя, °С; t вз — температура воздушной среды, °С; a н — коэффициент наружной теплоотдачи, Вт/м 2 · К; d н — наружный диаметр трубы, мм; l — коэффициент теплопроводности, Вт/м К; d в — внутренний диаметр трубы, мм; a вн — коэффициент внутренней теплоотдачи, Вт/м 2 · К;

Вы прекрасно понимаете, что расчет теплопроводности труб отопления – величина условно-относительная. В формулы вносятся усредненные параметры определенных показателей, которые могут, и отличаются от реально существующих.

Например, в результате проводимых экспериментов выяснено, что теплоотдача полипропиленовой трубы, расположенной горизонтально, чуть ниже, чем у стальных труб того же внутреннего диаметра, на 7-8%. Именно внутреннего, так как у полимерных труб толщина стенки немного больше.

Многие факторы влияют на итоговые цифры, полученные в таблицах и формулах, именно поэтому всегда делается сноска «примерная теплоотдача». Ведь в формулах не учитываются, например, теплопотери через ограждающие конструкции здания, выполненные из разных материалов. Для этого существуют соответствующие Таблицы поправок.

Тем не менее, воспользовавшись одним из методов определения теплоотдачи труб отопления, вы будете иметь общее представление о том, какие трубы и радиаторы отопления вам нужны для дома.

Удачи вам, строители своего теплого настоящего и будущего.

Расчет регистров отопления

Чтобы в доме не было холодно и отопление равномерно прогревало все помещения, важно рассчитать количество регистров для каждого помещения. Для покупных приборов их мощность смотрят в паспорте и рассчитывают количество приборов, для самодельных трубчатых нагревателей длину труб придется определить самому

Вычисление необходимой тепловой мощности для обогрева помещения

Если ваш дом построен по проекту, то данные о необходимой мощности отопительных приборов имеются в документах — надо их найти и использовать.

Если проекта инженерных систем нет, то пользуются традиционными приближенными данными по потерям тепла:

• 100 Вт на 1 м² площади помещения с одной наружной стеной и одним окном.
• 120 Вт на 1 м² площади помещения с двумя наружными стенами и одним окном.
• 130 Вт на 1 м² площади помещения с двумя наружными стенами и двумя окнами.

Считают суммарные потери тепла, полученную мощность увеличивают на 20% (умножают на 1,2) и получают общую мощность всех отопительных приборов. В северных районах России желательно увеличить получившуюся мощность еще процентов на 20.

Мощность приборов в каждой комнате считают, исходя из вышеприведенных данных (теплопотери комнаты умножить на 1,2).

Точный способ расчета тепловых потерь дома очень сложен и применяется проектными организациями.

Вычисление тепловой мощности регистра

Количество тепла (Вт), поступающее от трубы в комнату, определяется по формуле:

где:

• K — коэффициент теплопередачи, Вт/(м2 · 0С), принимается в зависимости от материала трубы и параметров теплоносителя.
• F — площадь поверхности, м2, рассчитываемая как произведение π·d·l.
• где π = 3,14, а d и l — диаметр и длина трубы соответственно, м.

∆t — разница температур, 0С, определяемая в свою очередь по формуле:

• Где: t1 и t2 — температуры на входе в котел и выходе из него соответственно.
• tк — температура в отапливаемой комнате.
• 0,9 — понижающий коэффициент для многорядного прибора.

Для стальной конструкции коэффициент теплопередачи к воздуху равен 11,3 Вт/(м2 · 0С). Для многорядного регистра принимается понижающий коэффициент 0,9 на каждый ряд.

Для расчетов можно использовать калькулятор расчета — их много в интернете, но вручную надежнее.

Теплоотдача регистров из гладких труб. Таблица

Значения коэффициентов теплопередачи для стальных гладкотрубных регистров приведены в таблице.

В частных домах разницу температур обычно 60-70 °С.

Как рассчитать нужное количество секций регистра

Количество покупных регистров определяют, поделив необходимую мощность на паспортную мощность прибора.

Для самодельных регистров делят необходимую мощность в каждом помещении на теплоотдачу одного погонного метра используемых труб. Получается необходимая суммарная длина труб. Затем эту длину распределяют между приборами, поделив на число труб — получают их длину. Тут возможны варианты — может быть несколько коротких приборов или один длинный.

Какие еще параметры следует учесть

Если возникает необходимость увеличения мощности прибора, то надо увеличивать длину труб, а не их диаметр. Эффективность системы с увеличением диаметра труб падает.

Если в системе применяется масло или антифриз, следует учесть, что они имеют меньшую теплоемкость, чем вода. При их применении отопительные приборы должны иметь большую площадь, чем приборы в водяной системе.

Заключение

Итак, подводя итоги, стоит отметить, что регистры способны конкурировать с другими разновидностями отопительных приборов. Подбирать наиболее оптимальную конфигурацию устройства следует индивидуально для каждого конкретного случая, с учетом личных пожеланий и особенностей помещения. Однако изготовление отопительных регистров, а также их установку желательно все же доверить профессионалам.

Всем известно, что теплообмен (теплоотдача) – передача тепловой энергии – между телами и средами возникает при наличии разницы температур. Среда или тело имеющая более высокую температуру, остывая, нагревает более холодную среду и повышает ее температуру.

В системах водяного отопления горячая вода (теплоноситель), поступая в прибор отопления, нагревает его стенки (оболочку). Стенки через свои наружные поверхности отдают тепло воздуху в основном двумя способами: конвекцией и излучением.

Конвекция – это передача тепла потокам воздуха, протекающим вдоль горячих стенок прибора отопления.

Тепловое излучение – это передача тепловой энергии за счет излучения электромагнитных волн горячими стенками прибора отопления в окружающее пространство.

Наглядным примером действия теплового излучения является костер. Если в прохладный вечер стать боком к тлеющим углям костра на расстоянии трех – четырех метров, то часть лица, обращенная к костру, быстро нагреется, а противоположная часть лица будет оставаться холодной. При этом температура воздуха с обеих сторон будет примерно одинаковой.

Все приборы – чугунные батареи, регистры отопления из труб, стальные и алюминиевые панели, конвекторы и инфракрасные излучатели – отличаются друг от друга (кроме габаритов, внешнего вида, коэффициентов теплоотдачи) преобладающим видом передачи тепла окружающему воздуху и предметам. При этом, как правило, и конвекция и излучение существуют одновременно и действуют параллельно.

В этой статье будет рассмотрен пример расчета теплоотдачи регистров отопления из труб. Изготавливать регистры отопления из гладких труб экономически не было выгодно никогда — ни сегодня, ни вчера. Если 30-50 лет назад их широко применяли из-за дефицита качественных дешевых и эффективных приборов отопления, то применение регистров сегодня – это скорее инерционная привычка теплотехников. Стоимость системы отопления с применением, например, конвекторов на 20-30% ниже стоимости системы, где применены регистры отопления из труб. Теплоотдача приборов должна быть максимальной при минимальной стоимости и, соответственно, минимальной материалоемкости и трудоемкости изготовления. Однако часто это — взаимоисключающие критерии.

Тем не менее, вопрос теплоотдачи стальных труб остается актуальным, если ими выполняется разводка, а также при выполнении сравнительных расчетов различных вариантов систем и при ремонтах действующих систем, в которых применены регистры отопления из гладких труб.

Опираясь на теорию и практические опыты по теплоотдаче, а так же на основе многочисленных табличных данных с помощью Excel мне удалось найти достаточно точные формульные зависимости теплофизических характеристик воздуха (температуропроводности, теплопроводности, кинематической вязкости, критерия Прандтля) от температуры. Ниже представлена программа расчета теплоотдачи регистров отопления изгоризонтальных металлических труб при свободном движении воздуха, являющаяся итогом проделанной работы.

Программа расчетов написана в MS Excel, но можно использовать и программу OOo Calc из пакета Open Office.
