Правильная регулировка батарей отопления в квартире

Первые действия при превышенном давлении

При работе обогревательных контуров случается не только снижение давления в системе, но и повышение его показателей до недопустимого уровня. Такое явление объясняется следующими причинами:

1. 1. Сбои и повреждения в регулирующем механизме. Во время снижения температуры он может указывать на отключение подачи теплоносителя от котла. Устройство обогревательной системы не исключает подобную неисправность, но она решается очень просто и без каких-либо сложных расчетов. Все, что потребуется от владельца котла, — провести настройку реулятора, избегая полного закрытия клапана.
2. 2. Повреждение системы автоматики. Зачастую подобная неприятность случается при неправильном расчете и монтаже оборудования. В результате отопительные контуры постоянно подпитываются жидкостью, что способствует превышению допустимого давления. Устранить неприятность можно следующим образом: для этого нужно закрыть одну линию и наладить автоматику циркуляции.
3. 3. Неправильные действия владельца. Человеческий фактор — это одна из наиболее распространенных причин превышения давления в системе отопления. Зачастую встречается такое явление, что при закрытии одного из кранов человек забывает открыть задвижку. Подобное происшествие проявляется при использовании каминного отопления. Перед тем как принять какие-либо действия, необходимо оценить состояние кранов подачи теплоносителя. Если один из них закрыт, нужно немедленно открыть его.
4. 4. Загрязнённость фильтра. Еще одной распространенной причиной появления высокого давления является чрезмерная загрязненность фильтра. В таком случае достаточно вовремя очистить его от всевозможного мусора, а затем провести тестовый запуск отопительной системы. Порой приходится дополнительно устанавливать новый фильтр.

Можно с уверенностью заявить, что гидравлическая балансировка системы отопления — это залог бесперебойной, качественной и продуктивной работы отопительных контуров. Приступать к такой процедуре можно только после завершения всех работ по монтажу, замены радиаторов и изменения конфигурации отопления. При соблюдении простых правил и рекомендаций регулировка СО в частном доме будет выполнена наилучшим образом.

Наладка по проекту

При обычном грамотном монтаже современной системы отопления балансировка не нужна вовсе, схема делается так, что все радиаторы греют оптимально. К тому же зачастую их автоматизируют термоголовками, с помощью которых можно задать температуру в отдельной комнате.

Небольшую сумятицу в вопросы наладки отопления вносят проектировщики и проектные данные. В проекте закладывается количество проходящего теплоносителя и балансировка каждого радиатора – насколько оборотов должен быть повернут каждый балансировочный кран определенного типа.

Этим достигается некая точность выполнения проектных решений. Но для пользователя это практически не имеет значения, так как соблюдение проектной точности весьма мало влияет на конечный результат. А большие значения балансировки (как в примерах выше) в проекте заложены быть не могут. Поэтому на очень точное регулирование в соответствии с проектом можно не обращать внимания.

Шумящий радиатор

Еще один момент, который требует решения, – слишком большое количество теплоносителя проходящего через радиатор. При этом радиатор шумит и это неприятно. Причины – неправильная схема отопления, забалансированность (закрытость) других радиаторов, слишком мощный насос в системе. Все это нужно устранять.

Слишком мощный насос – болезнь самодельных систем отопления, потому как домашним мастерам «кажется», что кашу маслом не испортишь. Но здесь получается другое — немалые деньги на ветер и шум в радиаторах. Как подбирается насос к системе отопления… Шумящий радиатор требует балансировки системы или ее переделки.

Сложный случай – закрытие проходного отверстия трубопровода во время монтажа. Выявить дефектное место сложно, бывает нужно переделывать целое плечо трубопровода. Подобное характерно для полипропиленовых труб, в которых возможны наплывы материала при пайке. Подробней – как паять полипропилен и не допустить брака

Если батареи слишком горячие

В этом случае возникает вопрос о том, как отрегулировать батареи отопления в квартире. Изменить температуру в сети пользователь не может, остается только уменьшать скорость потока жидкости в отопительных приборах. Для этого используют специальные ручные или автоматические устройства.

Вентиль с ручным управлением – самый простой и давно известный способ. Уменьшая с помощью штока доступное сечение трубы, мы уменьшаем поступление нагретой жидкости в радиатор и тем самым уменьшаем ее теплоотдачу. При этом следует проверять, не окажется ли такая «регулировка тепла» невыгодным предприятием: при параллельном подключении всех батарей уменьшение потока в первой автоматически вызывает охлаждение остальных. Таким образом, если первый в цепочке радиатор расположен в спальне и он слишком горячий, можно уменьшить его нагрев. Но тогда последний радиатор – например, в кухне – окажется почти холодным и отопление в помещении будет недостаточным.

Важно: если жарко в квартире, но система отопления однотрубная – регулировку можно устраивать только при наличии байпасов (перемычек). В противном случае, «прикрутив» батареи у себя, можно получить неприятности с соседями, живущими «дальше по стояку» или с сотрудниками коммунальных служб. При двухтрубной схеме таких проблем не возникает

При двухтрубной схеме таких проблем не возникает.

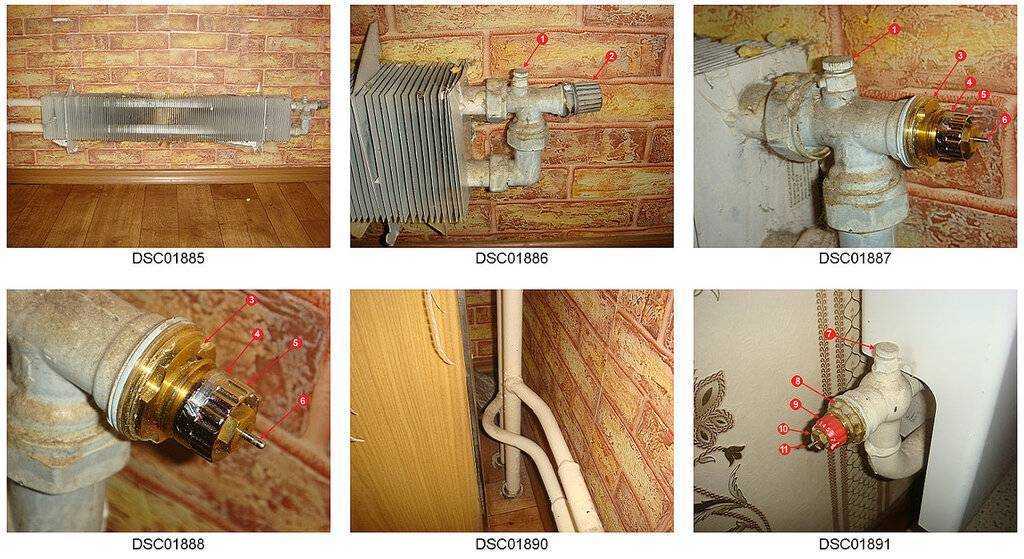

Для регулировки батарей отопления устанавливают либо вентиль и шаровой кран на подводящей и отводящей трубах соответственно, либо термостат на батарее отопления.

Важно: на подающей трубе должен устанавливаться именно вентиль, а не шаровой кран! Кран является чисто запорной арматурой с двумя рабочими положениями – «открыто» и «закрыто». Промежуточные положения шара приводят к его постепенному разрушению твердыми частицами теплоносителя, поэтому «время жизни» такого крана гораздо меньше, чем у вентиля. Вентиль же считается запорно регулирующей арматурой для отопления и имеет более широкий диапазон рабочих положений между крайними

Вентиль же считается запорно регулирующей арматурой для отопления и имеет более широкий диапазон рабочих положений между крайними.

Для ручной регулировки системы отопления в квартире используют специальные регулировочные вентили с прямым или угловым подключением.

Выбор желаемого положения штока в этом случае зависит от температуры на улице, нагрева подаваемой в отопительную систему воды и пожеланий пользователей. Как регулировать батареи отопления с регулятором? Внимательно отслеживать температуру в квартире (доме) и «подкручивать» вентиль до желаемого результата. Интересно, что ручных вентилях встроен термоклапан и можно сравнительно легко превратить устройство для ручной регулировки в автоматическое, купив и закрепив на нем термоголовку.

Автоматические регуляторы

Автоматические устройства состоят из термоклапана и термоголовки.

Клапан позволяет менять сечение в подводящей трубе, термоголовка на основании выносных или встроенных датчиков температуры, а также дополнительных контроллеров, дает команду на изменение положения штока в клапане.

В наиболее простом (и дешевом) варианте устройства содержится капсула с газом или жидкостью, которая под действием изменения температуры расширяется и сжимается. Расположенный рядом с этой капсулой поршень штока смещается в сторону уменьшения или увеличения проходного сечения трубы. Более сложные приборы имеют питание от батарейки или аккумулятора, передают усилие на шток с помощью электротока. Некоторые варианты подключаются к домовой электросети, например, термостаты, встроенные в общую систему «умный дом».

Вопрос, как регулировать температуру батареи отопления с помощью термостата – в полностью автоматизированном режиме или с контролем владельца жилья – решается в зависимости от общей схемы системы «умный дом» и особенностей ее работы.

Важный нюанс: для нормальной работы устройства с вынесенным датчиком температуры необходимо обеспечить постоянную и свободную циркуляцию воздуха возле термометра. Если датчик находится непосредственно в термоголовке, ее лучше монтировать горизонтально (перпендикулярно основной плоскости радиатора), поскольку именно в этом положении нагревательные элементы меньше всего влияют на термометр.

На качество работы вынесенных датчиков температуры также влияют:

• плотные шторы, закрывающие его;
• слишком малое расстояние между подоконником и датчиком;
• установка отопительного прибора в нише.

Как выполняется процедура балансировки

Важно отметить, что при её проведении необходимо учитывать, какая именно отопительная система используется — она может быть однотрубной, двухтрубной, с коллектором или с использованием тёплых полов

Двухтрубная отопительная система

Для проведения балансировки двухтрубной системы необходимо выполнить следующие действия:

• Когда теплоноситель хорошо прогрет, все имеющиеся клапаны нужно полностью открыть.
• На выходе из отопительного котла температура жидкости должна быть максимальной. Чтобы это сделать, контактный термометр прикладывают к патрубку, который ведёт из котла к первому радиатору.
• Далее переходят к ближайшему радиатору. Нужно замерить температуру теплоносителя на входе и на выходе у него. Если оборудование исправно, такая разница не должна превышать 10 градусов. В том случае, когда указанное требование выполнено, считают, что этот радиатор в проведении регулировки не нуждается.
• Аналогичную процедуру проводят по отношению к каждому установленному в доме радиатору. На каждом шаге полученные данные необходимо записывать.
• Нужно сравнить температуру на входных вентилях первого и последнего радиаторов. В том случае, если она меньше 2 градусов, нужно прикрутить входные вентили первых двух батарей на 0,5 или 1 оборот. После этого замеры нужно повторить. Ожидается, что разница температур немного увеличится.
• В том случае, если рассматриваемая величина будет находиться в промежутке 3-7 градусов, входные регулировочные краны первых двух радиаторов закручивают на 50%-70%, следующих двух — на 30%-40%, остальные оставляют без изменений.
• Перед тем, как ещё раз замерить температуру, нужно подождать 20-30 минут. Это требуется для того, чтобы отопительное оборудование прогрелось в соответствии с новыми настройками. Нужно убедиться, что разница не превышает 2 градусов на входных кранах первого и последнего радиатора. Если тепловая магистраль имеет значительную протяжённость, допускается, чтобы разница составляла 3 градуса.
• Указанные процедуры нужно повторять, подкручивая входные вентили до тех пор, пока цель не будет достигнута. Возможно, эти действия придётся повторить ещё несколько раз.

Когда выполняется гидравлическая балансировка, нужно контролировать разницу температуры входного и выходного кранов. Если она будет больше 10 градусов. Входной вентиль нужно будет немного открутить. Нужно учитывать, что точная регулировка происходит в индивидуальном порядке для каждой отопительной системы.

Балансировочный клапан для радиатора Источник termopaneli59.ru

Однотрубная отопительная система

При регулировке однотрубной системы обычно стараются подкручивать только вентиль на первом радиаторе. Обычно после этого удаётся сразу достичь нужных показателей.

Система с коллекторной разводкой

В этом разделе рассматривается балансировка системы, в которой трубы подключены к одному узлу. Такая балансировка может также проводиться для отопительных систем, в которых дополнительно используются тёплые полы. Эти способы применяются также для регулировки работы тёплых полов. В этой ситуации используются два способа настройки.

Балансировочный клапан для радиатора Источник termopaneli59.ru

Настройка ручного радиаторного терморегулятора

В разных домах, комфортная температура может отличаться. Тщательные точные расчёты может провести специалист – теплотехник.

Примерные позиции на регуляторе:

• Значок снежинка * — это функция поддержания минимальной температуры, чтобы в отсутствие хозяина отопление не размёрзлось. Полезно для загородных домов, владельцы которых не находятся там всё время.
• 1 – можно сказать, это прожиточный минимум, удержит температуру примерно на 15 °C.
• 2 – спальная, 18 °C, при которых комфортно спать.
• 3 – самый популярный показатель – это примерно 21 °C, комфортная для жизни температура.
• 4 – тёплые 24 °C.
• 5 – жаркие 27 °C.

Запорные устройства

Краны, используемые для установки в систему обогрева помещения, следует условно разделить на две группы – запорные и регулирующие. Деление это во многом условно, поскольку и запорная арматура позволяет регулировать движение теплоносителя. Естественно, в этом случае точность регулировки получается довольно низкой, однако отсечь батарею от источника воды можно.

Схема шаровой конструкции

Самой простой и часто используемой разновидностью кранов являются шаровые:

Шаровой кран предназначен для отключения радиатора. Его конструкция позволяет устанавливать устройство либо в открытое, либо в закрытое положение, так что регулировка осуществляется довольно по принципу «есть тепло – нет тепла».

Шаровые краны для радиаторов отопления обеспечивают двухпозиционную регулировку

Обратите внимание! В принципе, можно зафиксировать вентиль и в промежуточном положении, но тогда скорость его износа возрастет многократно за счет трения взвешенных в воде частиц о запорный элемент. Так что лучше этого не делать без крайней необходимости

• Блокировка потока теплоносителя осуществляется за счет движения металлического шара с отверстием, соосным трубному просвету. При повороте рукоятки крана в действие приходит шток, который проворачивает сферу внутри корпуса, совмещая отверстие в ней с просветом трубы.
• Как правило, детали кранов производятся из стали, бронзы или латуни. За герметизацию соединений и запорной части отвечают фторопластовые прокладки, которые при необходимости можно заменить своими руками.
• Присоединение к радиатору осуществляется либо с помощью обычной гайки, либо с помощью «американки».

Шаровая конструкция с американкой

В отличие от шаровых кранов, конусные вентили дают возможность регулировать поток теплоносителя более плавно. Это обеспечивается особенностями их конструкции:

Устройство в разрезе

• Запорным элементом выступает конусный шток, на поверхность которого наносится резьба.
• Когда мы вращаем маховик, шток двигается по резьбе, смещаясь в вертикальной плоскости.
• В крайнем нижнем положении просвет трубы полностью перекрывается. Герметичность перекрытия обеспечивается эластичными прокладками, которые надеваются на кольцевые канавки штока.
• Поднимая запорную часть, мы приоткрываем просвет, и теплоноситель начинает поступать в радиатор.

Обратите внимание! Регулировать микроклимат в помещении можно лишь приблизительно, уменьшая или увеличивая количество горячей воды в каждой батарее

Модель в полипропиленовом корпусе

На практике чаще всего используются бронзовые или латунные конусные краны для радиаторов отопления: полипропиленом комплектуются только системы, часть труб в которых тоже сделана из пластика. Это объясняется сравнительно небольшой прочностью и износостойкостью полимеров по сравнению с сантехническими сплавами.

С другой стороны, полипропиленовые краны для радиаторов отопления стоят несколько дешевле, потому в условиях дефицита бюджета их вполне можно использовать.

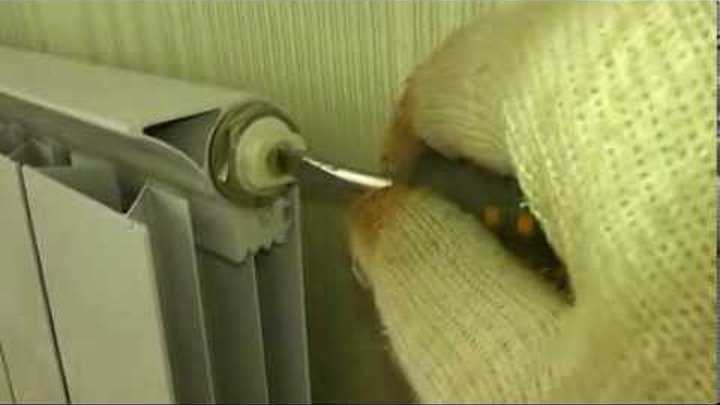

Кран Маевского

При заливке теплоносителя в систему отопления внутрь вместе с водой или антифризом попадает и воздух.

Для его удаления используются специальные устройства – так называемые краны Маевского:

Устройство для выпуска воздуха

• Конструкция такого изделия достаточно проста: его основу составляет запорный шток, установленный в корпусе с резьбой под радиаторную пробку.
• Шток приводится в движение либо отверткой, либо специальным ключом, открывая просвет трубы в седловине.

Обратите внимание! Если есть возможность, покупайте вентили под отвертку, поскольку ключ вы будете регулярно терять, что и неудивительно – пользоваться им придется один-два раза в год. Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа

В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх

Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх.

Фото установленного клапана

Критерии выбора

Радиаторный кран – это, как правило, устройство шарового типа, обеспечивающее регулировку расхода воды и соединение труб с радиатором. Устанавливается на байпасе, стояках, вверху батареи, в местах скопления воздуха для его стравливания.

Выбрать подходящий кран несложно, достаточно знать несколько нюансов:

• диаметр труб, к которым он будет подсоединяться (DN, в миллиметрах или дюймах);
• рабочее давление (PN, в диапазоне 15–40 и выше);
• вид соединения, наличие резьбы внутри или снаружи, американки.

Выбор должен учитывать назначение арматуры, ее локализацию, свойства среды

Важно также соотношение входа и выхода вентиля в радиаторе, их взаимное расположение

При выборе следует учитывать характеристики кранов:

• шаровая запорная арматура, хотя наиболее распространена и доступна по стоимости, не очень эффективна. Она имеет только два режима: закрытие/открытие;
• конусный вентиль – более приемлемый вариант из-за возможности промежуточного положения. Недостаток: кран необходимо возвращать в начальное положение и постоянно следить за ним;
• терморегулятор с автоматическим управлением – самый эффективный, надежный, но и намного дороже других. При его монтаже на однотрубную систему должен присутствовать байпас.

Принцип работы

На рынке теплового оборудования продается большое количество различных моделей терморегуляторов для батарей отопления. Однако, их можно определить в три большие группы:

• механические;
• электронные;
• полуэлектронные.

Все они работают под управлением встроенных или выносных датчиков сильфонного типа, которые контролируют температуру циркулирующего теплоносителя или воздуха в помещении. Поэтому, конструктивно, любой термостат — это обычный вентиль, в котором положением конуса управляет расширяющаяся жидкость или газ из сильфона.

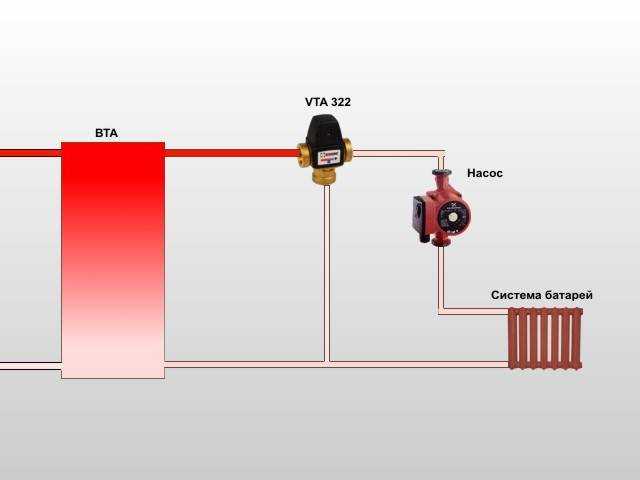

По конфигурации регулирующего клапана, термостаты могут быть прямыми, угловыми и трехходовыми. Выбираются в зависимости от типа системы отопления и способа подключения отопительного прибора к системе отопления.
Прямой и угловой клапана.

Механические устройства

Конструкция механических регуляторов состоит сильфона, термоклапана, механического привода и регулирующей ручки. При повороте рычага, жидкость или газ из сильфона сжимается или расширяется, влияя на положение штока и определяя степень открытия прохода для протока теплоносителя.

Простое устройство определяет невысокую стоимость и надежность в работе. Регулировка температуры осуществляется путем поворота градуированной рукояти. При этом настройка происходит при выборе режима постепенного опытного приближения. Настроить сразу точную температуру в градусах очень затруднительно.

Электронные термостаты

Работой этих регуляторов тепла управляет микропроцессор, задающий степень нагрева батареи в зависимости от температуры воздуха в помещении или теплоносителя в системе. Данные о температуре поступают с выносного или встроенного температурного датчика. Самые сложные приборы способны комплексно управлять работой всей системы отопления, включая котлы и насосы.

Электронные регуляторы температуры предусматривают возможность настройки с точностью до 1°C. Для управления используется кнопочная панель с информационным дисплеем. Механическая часть таких термостатов так же имеет рабочий подвижный шток, ограничивающий поток теплоносителя, и цилиндрический гофрированный сильфон. Расширение цилиндра при нагреве приводит шток в движение и, соответственно, сокращению количества поступающей нагретой воды в батарею.

Терморегуляторы полуэлектронного типа

Устройство этих термостатов такое же, как и у механических, но принцип работы заключается в том, что они приводятся в действие от выносного газового или жидкостного сильфона. Он следит за температурой в помещении, а не за нагревом теплоносителя, и соединен с регулятором длинной трубкой.

Главный недостаток прибора заключается в увеличенных габаритных размерах и необходимости выделения специального места для установки датчика. В то же время, такие устройства могут быть единственно возможным техническим решением при установке на тонкие радиаторы, расположенные близко к стене или подоконнику.

Почему остывают батареи?

Существуют две схемы отопления – однотрубная и двухтрубная.

Двухтрубная система отопления.

Особенность — наличии двух трубопроводных веток (подачи и обратки). Для работы такой схемы  необходимо два трубопровода – подающий трубопровод и обратный трубопровод.  Оба трубопровода подключаются к радиатору отопления. По трубе подачи горячий теплоноситель поступает в батарею, по трубе обратки остывшая вода возвращается в систему теплоснабжения.

В отличие от однотрубной схемы тепло подается во все радиаторы отопления с равной температурой, не теряя характеристики теплоносителя на последних батареях по ветке.

Однотрубная система отопления.

Особенность — температура на радиаторах расположенных ближе подающему трубопроводу выше, чем у радиаторов расположенных в конце стояка отопления. Однако этот эффект нивелируется количеством секций радиатора. Радиаторы, которые ближе к подаче – секций меньше. Радиаторы, которые ближе к обратке – секций больше.

В однотрубной схеме, теплоноситель подается по стояку отопления, расположенному вертикально, между двумя трубопроводами (лежанками) теплоснабжения (подачи и обратки). Лежанки трубопровода обычно находятся на чердаке и в подвале здания. К трубе  стояка последовательно подключены отопительные радиаторы.

Теплоноситель протекая от подающего трубопровода к обратному, постепенно теряет  свою первоначальную рабочую температуру.

В домах ранней постройки обычно используется именно такая схема отопления. Раньше  строителей это очень устраивало, т.к. в схеме используется всего лишь с один трубопровод, монтаж стояка прост в исполнении, экономия на расходе материалов (отсутствуют дополнительные фитинги, трубы, лежанки, перемычки и обратные стояки) и простата в сервисном обслуживании.

Особенностью однотрубной системы в многоквартирных домах, является наличие байпаса. После демонтажа байпаса, теплоноситель циркулирует только через радиатор отопления. В случае перекрытия запорной арматуры (крана) на батарее – циркуляция теплоносителя прекратится, и весь стояк отопления встанет.- Радиаторы отопления у остальных  жителей — остынут

Решим проблемы с отоплением раз и навсегда! Звоните!

Получите консультацию по телефону: +7 (342) 204-99-22 Или напишите вопрос нашим специалистам:

Отладка в автоматическом режиме

Существует некая золотая середина между двумя описанными выше способами. Специальное оборудование для автоматической балансировки гидравлических систем отопления позволяет провести настройку с очень высокой точностью и в достаточно короткие сроки. На текущий момент основным техническим решением для таких целей считается «умный» насос Grundfos ALPHA 3, укомплектованный съёмным передатчиком, а также фирменное приложение для мобильных устройств. Средняя цена комплекта оборудования составляет порядка $300.

В чём суть затеи? Насос обладает встроенным расходомером и может обмениваться данными со смартфоном или планшетом, где производится обработка всей информации. Приложение работает как путеводитель: пошагово направляет пользователя и указывает, какие манипуляции нужно проводить над разными частями системы отопления. При этом в базе приложения сохраняются отдельные комнаты с указанным числом нагревательных приборов, имеется возможность выбирать разные типы радиаторов, указывать их мощность, необходимые нормы обогрева и прочие данные.

Процесс происходит предельно просто и полностью демонстрирует алгоритм работы программы. После сопряжения с передатчиком и подготовки к работе от системы отключаются все радиаторы, это необходимо для измерения нулевого расхода. После этого запорные клапаны на каждом радиаторе поочередно открываются полностью. При этом расходомер в насосе отмечает изменения в протоке и определяет максимальную пропускную способность каждого нагревательного прибора. После того как все радиаторы будут внесены в базу программы, производится их индивидуальная регулировка.

Настройка запорного клапана на радиаторах происходит в режиме реального времени. Приложение имеет звуковую индикацию для возможности работы в труднодоступных местах. Балансировка требует тонкой подстройки запорного штока до такого положения, при котором текущий расход в системе сравняется со значением, рекомендованным программой. По завершении работы с каждым радиатором приложение формирует отчёт, в который включены все нагревательные приборы системы и расход теплоносителя в них. После выполнения балансировки насос ALPHA 3 может быть снят и заменён на другой с аналогичными параметрами производительности. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Пример для двухэтажного дома

Еще характерный пример, когда проектировщики-монтажники сумели так сделать систему отопления, что установили и на первом и на втором этажах примерно равную мощность радиаторов (площади примерно равны), причем балансировку этажей относительно друг друга впаять забыли.

В результате на первом этаже все еще холодно, а на втором этаже уже жара.

Опять выручат балансировки установленные непосредственно на радиаторах. На втором этаже просто отрываем краны на 2 оборота вместо полных 4,5, уменьшив, таким образом ток жидкости процентов на 30. Снизив энергоотдачу, выравниваем температурный режим, при необходимости закрываем больше…

Дополнительная информация – какие схемы разводки отопительного трубопровода применяются

Схема на которой отсутствует возможность балансировки между двумя плечами — типичная ошибка в самодельных системах.
