Регулировка расходомеров теплого пола: как настроить их правильно?

Качественный расходомер

В магазине вы можете столкнуться широким выбором различных ротаметров, поэтому, чтобы выбрать качественный экземпляр, вы можете подбирать его по нижеперечисленным характеристикам:

Расходомер должен обладать качественным корпусом без сколов и выступов. Материал корпуса – латунь, однако сверху его покрывают никелем. Внутренняя пружина ротаметра должна быть выполнена из нержавеющей стали. Поликарбонат – пример идеального материала для прозрачной колбы расходомера, ведь этот материал выдерживает высокие температуры, а также некоторые физические воздействия

Определить в магазине это невозможно, поэтому придётся довериться производителю и обратить внимание на показатели: прибор должен выдерживать температуру до 110°C, а также давление в 10 бар. Максимальная пропускная способность ротаметра не должна быть ниже 2-4 кубических метров в час

Измерительная шкала должна соответствовать данным показаниям. Гарантия на данные изделия даётся большая, зачастую от 5 лет.

Заключение

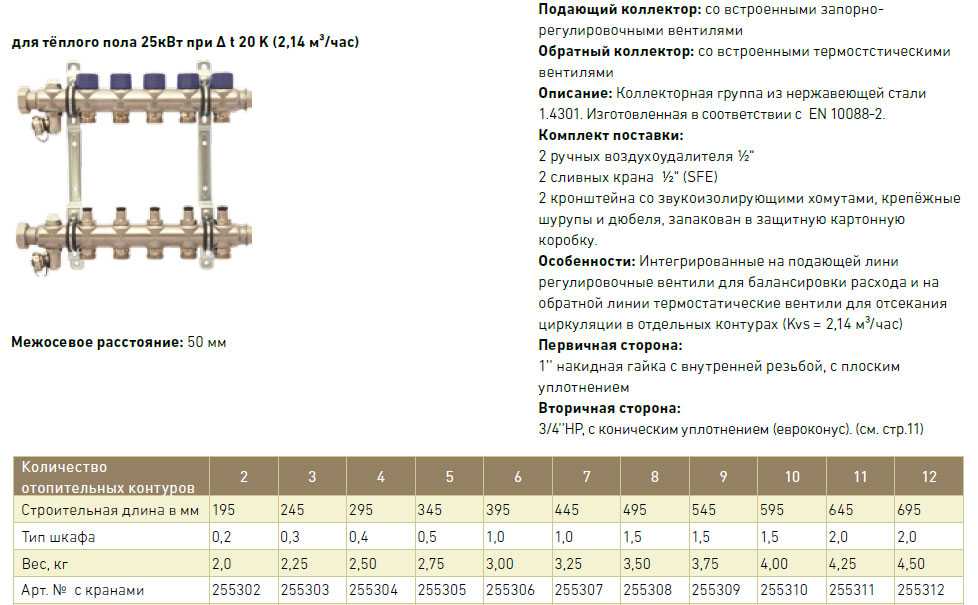

Коллектор для теплого водяного пола с расходомерами позволяет контролировать расход теплоносителя, что обеспечивает комфортную температуру пола в любом помещении, подключённом к данному контуру. Такой способ организации системы тёплого пола дополнительно экономит средства, ведь вы затрачиваете меньше энергии на нагрев воды.

Особенности корректировки

Для каждой отдельной комнаты поводится отдельная регулировка ротаметров. Управление выполняется согласно схеме установленных контуров

При этом берется во внимание уровня нагрева жидкости и давления

Рекомендуется выполнять балансировку согласно такой инструкции:

Определяется полное количество проходящего за одну минуту через коллектор теплоносителя. Показатели берутся в литрах. Полученное значение принимается за 100 процентов.
Вычисляется процентный расход каждого отдельного водяного контура. Результат переводится в литры за минуту.
На расходомере выполняется регулировка количества подаваемой жидкости в трубопровод.

С помощью таких действий можно выполнить продолжительную корректировку водяного контура. Чтобы обозначить фактические параметры необходимо наблюдать за показателями расходомера. Согласно наблюдениям можно точно определить расход контуров, подключенных к коллектору.

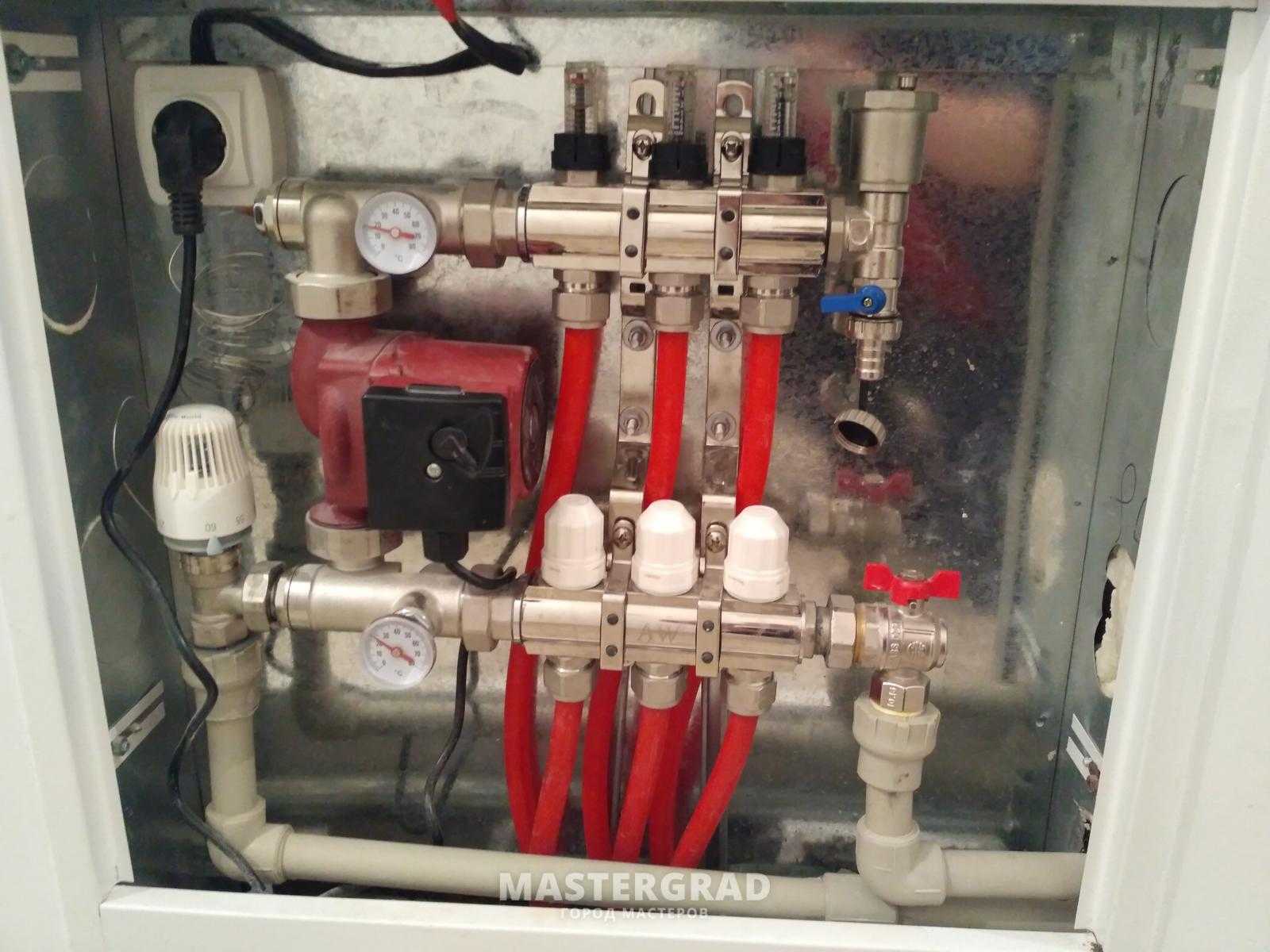

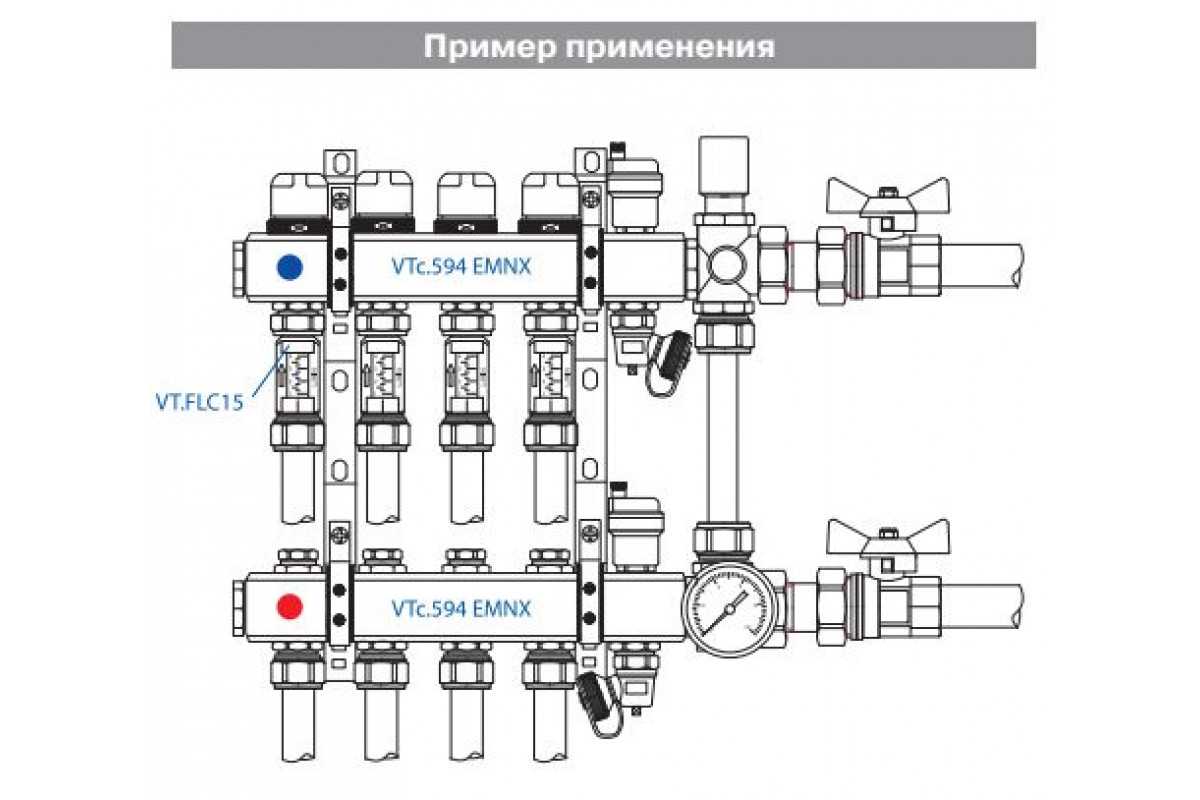

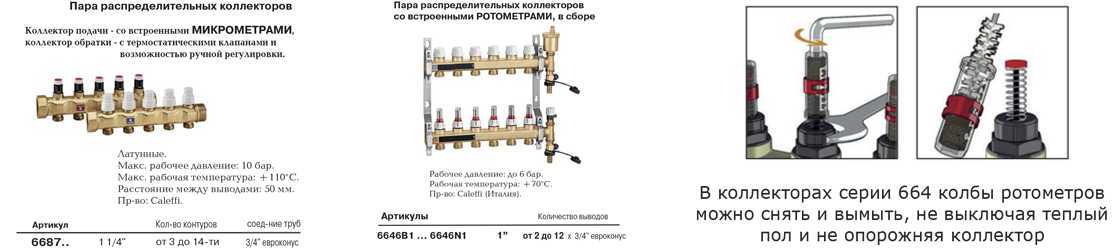

Коллектор с расходомерами для теплого пола

Регулировка расходомера выполняется в зависимости от установленной модели. После подсоединения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая открывает доступ жидкости.

В ротаметрах без встроенного вентиля, используется дополнительное запорное устройство для установки положения «открыто». При этом балансировка выполняется в процессе функционирования системы.

Комбинированные приборы для учета расхода теплоносителя могут предварительно настраиваться с помощью полных оборотов встроенного вентиля. Каждый виток позволяет уменьшить просвет на установленное значение.

Корректировка расходомера системы обогрева пола выполняется с учетом контроля скорости жидкости за одну минуту – от 0,5 до 5 литров.

Перед началом настройки ротаметра следует проверить состояние установленного контура. Пробное тестирование необходимо чтобы исключить наличие протечек в контуре, которые могут стать причиной искажения показателей в приборе.

Расходомер является важным элементом в многоконтурной системе обогрева половых покрытий. Устройство позволяет обеспечить равномерный поток жидкости во все отдельные трубопроводы. Чтобы отопительное оборудование функционировало максимально эффективно, следует правильно подобрать ротаметр, а также провести его монтаж и настройку согласно техническим требованиям.

Н аконец-то система отопления моего дома собрана. Запущен котел. Напомню, что я решил отапливать свой дом только теплыми полами. Хотя комнат в доме не много, для того, чтобы комфорт во всех помещениях был одинаковым, необходима настройка теплого пола. Вот о том, как происходит настройка теплого пола, мы и поговорим в этой статье.

Настройка теплого пола не так сложна, как может показаться на первый взгляд. Если говорить в общем, то настройка теплого пола состоит из трех этапов. Сначала балансировка петель напольного отопления, потом настройка насосно-смесительного узла и наконец настройка контроллера если вы решили автоматизировать систему отопления. Я решил полностью автоматизировать систему отопления в своем доме. Поэтому приобрел контроллер, сервоприводы и термодатчики. Давайте подробно разберем первый этап настройки, так как от того, на сколько он будет сделан качественно, зависит успех всей настройки.

Монтаж и подключение терморегулятора

Перед установкой внимательно прочитайте инструкцию по эксплуатации прибора. Обычно там содержатся следующие указания по монтажу:

высота термостата над уровнем пола – 1.5…1.7 м;
не размещайте регулятор с воздушным датчиком вблизи источников тепла или холода – радиаторов отопления, кондиционеров, вентиляционных отверстий;
технологический отступ от оконных и дверных проемов – 1 м (минимум);
соблюдайте максимальное расстояние между терморегулятором и распределительным коллектором водяных ТП (длина кабеля указывается в инструкции);
внешний датчик располагается ровно посередине между петлями напольного обогрева на расстоянии 500 мм от стены;
термодатчик пола монтируется внутри гофротрубы, он должен легко вытягиваться после заливки стяжки.

Приборы накладного типа прикручиваются напрямую к стене, проводка закладывается в штробах. Под встраиваемые термостаты делается углубление, ставится обычный подрозетник.

Если кабельная нагревательная секция потребляет больше мощности, чем способен коммутировать терморегулятор, нужно задействовать в схеме модульный контактор. Указанный исполнительный элемент устанавливается на стандартную DIN-рейку.

Здесь терморегулятор подает управляющий сигнал на контактор, а тот размыкает силовую линию

Некоторые версии термостатов имеют контакт для подсоединения таймера. Такое решение позволяет 1 раз в сутки снижать температуру в комнате на 5 градусов, не приобретая дорогой цифровой модели прибора. Схема с таймером представлена ниже.

Латинская буква L на схеме обозначает фазный провод, N – нулевой (нейтраль)

Перейдем к водяным теплым полам. Простейший способ – подключить терморегулятор к сервоприводу напрямую (последовательно). Только сначала выясните тип привода, «нормально открытый» нужно стыковать с замыкающим контактом прибора, «нормально закрытый» – с размыкающим. Зачастую производители ставят на клеммах соответствующую маркировку – NO или NC. Контакт COM – общий.

Чтобы реализовать многозональное напольное отопление частного дома с беспроводными терморегуляторами, воспользуйтесь следующей принципиальной схемой. Здесь не указаны номера клемм и другие подробности, поскольку оборудование разных производителей отличается маркировкой.

Watch this video on YouTube

Особенности эксплуатации

Расходомер должен быть визуально контролируем и доступен к возможному ТО.

Все контуры, которые задействованы в работе через коллекторную группу, оборудованы индивидуальными ротаметрами.

Выбор модели коллектора не особо влияет на качество и функциональность системы напольного отопления, соблюдая правила установки и эксплуатации конкретных моделей оборудования системы можно добиться желаемой работы от любых качественных устройств.

Сложности и ошибки

Следует отметить такие моменты:

При сборке и подключении коллекторной группы нельзя путать напорные линии подающего коллектора с исходящими линиями обратного коллектора.
Опресовку и гидравлические испытания проводить строго с рекомендациями в паспорте изделия.
В зависимости от рекомендаций использовать либо не использовать дополнительные герметизирующие материалы.
При наладке устройств измерения расхода теплоносителя пользоваться методическими рекомендациями, указанными в паспорте изделия.

Как отрегулировать теплый водяной пол вручную подготовка и ввод

Ручная настройка проводится с помощью обычного крана, который называется термоголовкой. Ее монтируют на обратку и подачу. Использование крана позволяет не нагружать систему автоматикой и дополнительным оборудованием. Это существенно сокращает расходы, но создает ряд неудобств. Качественная и быстрая регулировка теплого водяного пола с термоголовкой — миф. Кран придется крутить часто, а при определении температуры полагаться исключительно на личные ощущения.

Важно! Более удобной считается регулировка водяных теплых полов ротаметрами (расходомеры), которые устанавливают на входе в каждый контур (место монтажа коллектор). Все, что нужно, — контролировать допустимую разницу в показаниях приборов. Она составляет 0.3-0.5 л

Она составляет 0.3-0.5 л.

Корректная регулировка теплого пола с термоголовкой предполагает соблюдение норм ввода в эксплуатацию всей системы. Иначе система основного или вспомогательного нагрева воздушных масс снизу помещения будет работать со сбоями.

Решение проблемы с контурами теплого пола

Подключая контуры напольного обогрева к одной коллекторной группе, вы можете сбалансировать их двумя способами:

Первый способ предполагает собой создание ровных колец, однако укладывать их можно несколько штук в одну комнату, например, в ванную вы можете положить одно отопительное кольцо, в гостиную три, а в кухню два. Таким образом, нагрев всех колец будет одинаковым.
Если вы не хотите создавать несколько колец в одной комнате, то для вас также есть решение. Отопительные контуры могут быть разной длины, однако их стоит подключать через специальное устройство – расходомер для теплого пола. Расходомер или ротаметр – это совокупность балансировочных кранов, ограничивающих количество выпускаемого в систему теплоносителя. Пример ротаметра вы можете увидеть на фото.

Что нужно сделать перед началом монтажа?

Грамотное устройство теплого водяного пола требует тщательно проведенных подготовительных работ. В их ходе должны быть учтены все мелочи, от которых впоследствии будет зависеть эффективное функционирование сооружения:

Проект будущей системы лучше всего доверить специалистам, поскольку произвести самостоятельные расчеты достаточно сложно.

Потребуется определить протяженность трубы, шаг ее установки и мощность отопительного контура, если таковых несколько, то для каждого в отдельности. При этом учитывается множество нюансов и параметров. Существуют специальные программы расчета, которыми многие пользуются.

Однако нужно понимать, что огрех в расчетах приведет к снижению эффективности или просто невозможности функционирования всей системы.Оборудование для теплого пола должно быть качественным, произведенным и купленным в надежной компании, дающей хорошие гарантии.

Дешевле будет заплатить за качественный товар, чем впоследствии постоянно выкладывать приличные суммы за дорогостоящие и трудоемкие ремонты.Для минимизации тепловой нагрузки на стяжку и предотвращения ее растрескивания система должна быть поделена на участки площадью не больше 40 кв. м.Основание для пола с подогревом нужно тщательно подготовить.

Оно должно быть чистым и выровненным, перепады более 5 мм не допускаются.Для предотвращения потерь тепла на подготовленную основу обязательно расстилается теплоизолирующий слой, высотой от 3 до 15 см в зависимости от значений рабочей температуры теплоносителя. Это могут быть могут быть специальные теплоизолирующие материалы или маты, предназначенные для теплого водяного пола. Последние могут оснащаться креплениями для труб, так называемыми бобышами, что очень удобно.

По периметру помещения и между монтажными участками выкладывается демпферная лента, которая сможет компенсировать температурные колебания стяжки.

Маты с бобышами, предназначенные для водяного теплого пола, очень удобны. Они не только выполняют функцию теплоизолятора, но и закрепляют трубы на месте

При составлении схемы укладки нужно избегать большого количества состыковок труб, которые несут в себе потенциальную опасность протечек под полом. Лучше всего обустроить наиболее безопасный вариант, где соединения присутствуют только на выходе и входе коллектора. При этом длина цельной трубы не должна быть более 90 м, иначе температура циркулирующего теплоносителя может падать.

Метод Доплера

Счетчики, работающие по данному методу, измеряют разность длины волны, отраженной от движущегося потока, относительно длины волны излучаемого сигнала. Измерение принимаемого и передаваемого сигнала для определения разницы между ними производится при помощи клиновидных или трубных датчиков скорости, устанавливаемых на дне канала или трубы.

Работающие по эффекту Доплера водомеры используют в напорных и самотечных системах, полностью и частично заполненных трубах, открытых каналах. Они работают в потоках разной степени загрязнения (кроме чистой воды). Доплеровские расходомеры используют для коммерческого учета в трубопроводах и самотечных каналах, для измерения расходов в реках и каналах ирригационных систем, в ливневых канализациях, на насосных станциях, трубопроводах водозабора и сброса стоков в водоемы.

Как можно уложить водяные полы?

Теплые водяные полы могут быть уложены разными способами — настильным и с помощью бетонирования. Давайте посмотрим на каждый из них поподробнее.

Бетонирование.Трубы, по которым циркулирует теплоноситель, укладываются нужным образом на подготовленное основание и заливаются бетонной стяжкой. Основные недостатки: трудоемкие «мокрые» работы, большой вес системы и сложность ее демонтажа.
Настильный способ.Предполагает укладку труб в специально собранный настил.

Он может состоять из пластиковых модулей или деревянных брусков с подготовленными в них пазами для монтажа труб. В продаже можно найти и деревянные монтажные модули. Главный недостаток – система прогревается дольше, чем бетонная.

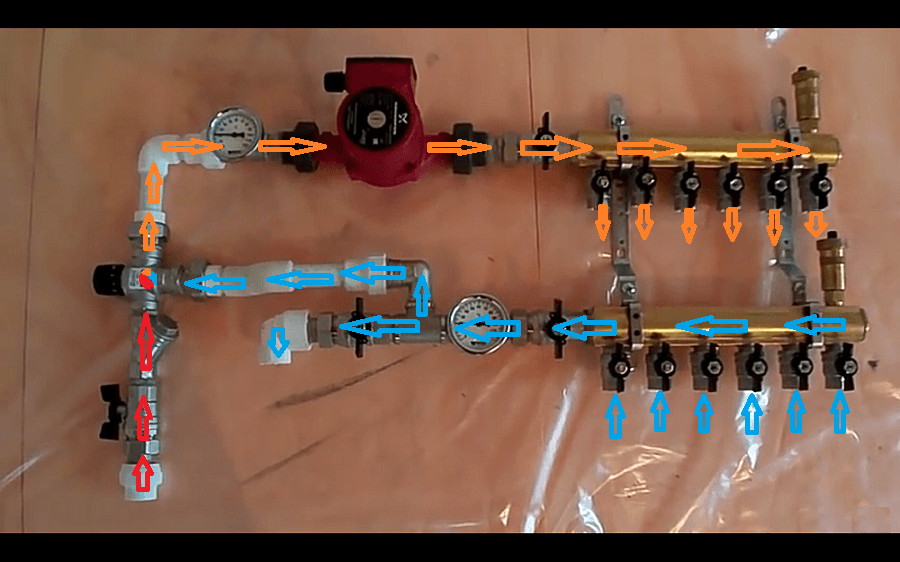

Как работает коллектор

Водяные полы укладывают различными способами, к примеру, бетонным или настильным, но независимо от выбранной технологии необходимо приобрести и установить шкаф коллекторный.

На заметку

Коллекторный ящик рекомендуют устанавливать на стене по возможности ближе к середине и чаще всего у самого пола.

В него в дальнейшем будут заводить две трубы:

подающую, которая выходит из котла и подает в систему горячий теплоноситель;
возвратную, которая выполняет абсолютно противоположную роль: она служит для сбора уже отработавшей и успевшей остыть воды. Ее возвращают обратно в котел, и процесс вновь повторяется.

Цикличность процесса обеспечивает другой встроенный компонент системы – циркуляционный насос. Так или иначе, в процессе эксплуатации теплого пола, скажем при ремонтных работах, приходится систему отключать. Для этого каждую из труб оснащают запорными вентилями. Трубу из пластика и запорный вентиль из металла соединяют друг с другом через компрессионный фитинг. Затем к вентилю подсоединяют гребень, монтируя с одного края воздухоотводчик, а с другого – сливной кран. После сборки шкафа переходят непосредственно к монтажу. И только уже имея установленный на стену гребень можно подрезать трубы контура по длине.

На заметку

Чтобы обеспечить герметичность соединения трубы подрезают строго под прямым углом.

Оптимальная конструкция коллекторной группы

Оптимальной конструкцией считается такая коллекторная группа, в которой подающий коллектор оснащается ротаметром, а на обратный коллектор ставиться терморегулятор. Такая система позволит направлять в каждый контур необходимое количество теплоносителя, а обратный коллектор такой системы будет открывать и закрывать контуры по мере охлаждения воды.

Воздухоотводчики будут удалять воздух из системы, который мешает её нормальной работе;
Если на улице потеплеет, терморегуляторы перекроют контуры, а перепускной клапан снизит повысившееся давление внутри системы.

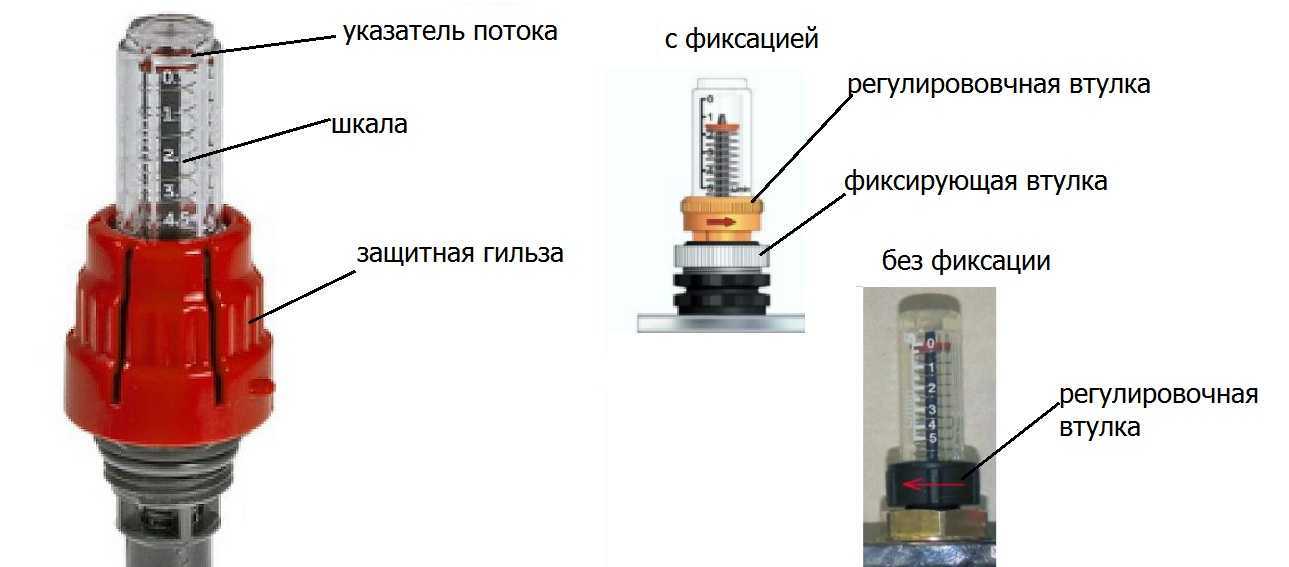

Говоря о том, как работает расходомер тёплого пола, стоит сделать поправку: ротаметры бывают трёх видов:

Измеряющий ротаметр ставится вместе с вентилем, который регулируется самостоятельно, в зависимости от измеренных показаний;
Регулирующий ротаметр управляет количеством поступающего теплоносителя;
Третий вид совмещает в себе два предыдущий, однако также он отличается повышенной ценой.

Кросс-корреляционные ультразвуковые счетчики

Такие расходомеры работают по методу кросс-корреляции ультразвукового сигнала. Эта методика основана на принципе построения скоростей по различным уровням потока, счетчик дает возможность строить реальную диаграмму распределения скоростей в потоке. Также выполняется замер уровня потока.

С водомерами используются ультразвуковые трубные и клиновидные датчики скорости, устанавливаемые в потоке, уровень жидкости определяется при помощи надводных и подводных датчиков. Возможно исполнение комбинированных датчиков скорости и уровня.

Счетчики используются в напорных и самотечных, открытых и закрытых системах. Это точный метод измерения, дающий достоверные результаты для потоков различной степени загрязненности, в том числе он эффективен в неоднородных средах. Расходомеры используют в технологических трубопроводах, на очистных сооружениях, в реках и водоемах и др. В крупных каналах можно устанавливать несколько датчиков по всей ширине для получения более точных результатов.

Что включает в себя понятие?

Всем понятно, что водяной теплый пол должен работать эффективно, рационально и равномерно обогревать помещения вне зависимости от их назначения. Перед его обустройством специалисты делают расчеты, определяют коэффициент теплопроводности, затраты на энергетические ресурсы.

Но в теплых полах важны не только параметры, основными регуляторами теплоносителя являются коллекторы и смесительные узлы, которые без балансировки нарушат работоспособность всей обогревательной системы. Греющие полы эффективно функционируют на базовых принципах. В коллекторе подается горячая и собирается отработанная жидкость, чтобы и дальше ее использовать в трубопроводе. Насосно — смесительный узел принимает горячую воду, смешивает с холодной, возвращает в контуры.

Настроить коллектор означает, что нужно отрегулировать теплоотдачу в петлях. Для этого используют разное оборудование. Предохранительными клапанами, ротаметрами регулируют температуру теплоносителя в каждой петле. С помощью этих устройств контролируют поступление жидкости в водяной теплопривод и работоспособность отопительной системы.

Выравнивают температуру в каждом контуре, установленным расходометром на подающем коллекторе и регулировочными вентилями на обратных гребенках. Для этого измеряют скорость движения теплоносителя. Чем меньше его поступает, тем холоднее будет в помещении. Чтобы скорректировать температурный режим специалисты изменяют расход в каждой петле.

Для автоматизированной регулировки используют сервоприводы, которые устанавливают на входах. Командой на закрытие или открытие потоков, поддерживается заданная температура.

Что регулирует байпас смесительного узла TIM JH-1036.

Смесительный узел имеет условную камеру смешивания, через которую проходит контур отопления теплых полов и контур отопления котла.

Обычно смесительный узел теплого пола имеет один параметр регулировки — температура воды в контуре теплых полов. У смесительного узла TIM JH-1036 есть еще какой-то байпас, да еще и с возможностью регулировки. И это не тот перепускной балансировочный байпас, который срабатывает по излишнему напору, развиваемому насосом.

балансировочный байпас по давлению можно увидеть на фото — самая правая причиндаль.

Он мне нужен, поскольку возможно перекрытие всех направлений отопления теплого пола в результате автоматического регулирования. Кстати, как регулировать балансировочный байпас TIM M307-4 я так и не выяснил — может кто подскажет.

Что же касается байпаса камеры смешивания, то можно найти такое графическое пояснение работы байпаса смесительного узла:

Мало что понятно из этих схем.

Тем более не понятно что означают цифры на шкале и к чему привязано текущее значение. Все это можно выяснить только держа смесительный узел TIM JH-1036 в руках:

Оказывается, регулировочный винт крутит цилиндр, в котором есть прорезь, перекрываемая при повороте. Через эту прорезь вода может прокачиваться циркуляционным насосом, минуя условную камеру смешивания.

Нужно учитывать, что наклейка со шкалой от 0 до 5, может быть наклеена произвольно.

Максимальному открытию прорези (на фото выше) соответствует установка регулировочного винта в положение 5 (на фото ниже).

За условную точку считывания значения шкалы можно принять технологический уступ на корпусе камеры смешивания. При значении шкалы 0 щель максимально закрыта. В этом положении вся вода, прокачиваемая циркуляционным насосом по контурам теплого пола, проходит через камеру смешивания.

При полностью закрытом байпасе тепловая мощность отбора энергии смесительным узлом из системы отопления максимальна.

Если байпас полностью открыт, то часть воды циркулирует по контурам отопления, не попадая в камеру смешивания — и тепловая мощность отбора минимальна.

Но на практике выяснилось, что байпасом регулируется не только тепловая мощность.

Монтажные системы

Существуют различные способы укладки водяного теплого пола. Зачастую на бетонную основу устанавливают теплоизоляционный материал, поверх которого монтируют нагревательные элементы. Рулонная подложка VT.HS.FP изготавливается из 2х материалов – вспененного полиэтилена и металлизированного слоя, расположенного на лицевой части изделия.

Благодаря отражающей способности верхнего покрытия повышается КПД водяного теплого пола. Для упрощения монтажа на поверхности материала нанесена разметка, по которой можно легко установить трубы. Небольшая толщина подложки не скажется на увеличении общей высоты пола. Но ее характеристики способствуют большей теплоотдаче нагрева.

Как укладываются трубы

Собственно укладка труб осуществляется двумя основными способами: бифилярно (параллельными рядами) и меандрово (спирально).

Первая разновидность применяется, когда имеется уклон полов, нет необходимости в строго равномерном обогреве. Вторая — требует больших усилий и точности, применяется при использовании насосов меньшей мощности.

Количество контуров зависит от размеров отапливаемого помещения. Максимальная площадь для размещения одного контура — 40 кв м. Шаг укладки может быть как равномерный на всем ее протяжении, так и различаться в зависимости от необходимости усиленного обогрева в определенных зонах. Средняя длина шага составляет 15-30 см.

Поскольку трубы испытывают сильное гидравлическое давление то при установке водяного теплого пола недопустимо их соединения при помощи муфт. Для каждого контура можно использовать только одну муфту.

Рекомендуется использовать один контур для отопления каждого помещения, в том числе ванной комнаты, лоджии, кладовки, сарая. Чем меньше контур, тем выше его теплоотдача, что особенно актуально для угловых помещений.

Расчет

Рассчитать, какая температура нагрева потребуется для отопления конкретного помещения можно только экспериментальным путем, то есть пользователь должен испробовать несколько настроек, анализируя время достижения комфортной среды в комнате, уровень температуры там. Благо, с ротаметром это осуществить намного проще, чем возиться вручную с клапанами подводки, помпой.

Нет фиксированных значений для помещений, данный нюанс обусловлен тем, что на удержание тепла в комнате влияет множество факторов: теплоизоляция, площадь, протяженность змеевика и подобное.

На комбинированных моделях можно сделать преднастройку (обычно так и делают) по количеству оборотов вентиля – каждый полный виток уменьшает/увеличивает просвет на фиксированное значение. Можно воспользоваться следующим способом:

Вначале исчисляется требуемый каждому контуру объем теплоносителя, его процентная доля относительно общего количество жидкости для всей системы.
По полученному результату выставляют начальную позицию вентиля (кольца) для каждой секции.
Финишная регулировка расходомера делается в процессе функционирования системы, исходя из реальной установившейся температуры, по ощущениям комфортности.

Как мы уже отметили, для одной-двух комнат или одинаковых по своим параметрам помещений коллекторная группа с расходомерами желательная, но не так значима, как для домов, квартир, где отапливается несколько зон с разными размерами.

При равном расходе теплоносителя для контуров большой и маленькой комнаты, достижение нужной температуры в них будет разным. Чем больше площадь, ниже качество теплоизоляции, тем уровень обогрева будет ниже. Соответственно, для значительных по размеру помещений потребуется более интенсивный и значительный поток. И, наоборот, в меньшем объекте нужно установить расход ниже, иначе в нем будет жарко. Но и тут есть нюанс, если в нем плохая теплоизоляция, то значения могут сравняться.

Как видим, на расчет влияет множество факторов, комфортный режим зависит даже от поры года. Регулировка также называется балансировкой, так как распределяется ограниченный ресурс от котла, изменение на одном змеевике влияет на другие. Настройка может производиться часто, поэтому простота, обеспечиваемая расходомерами, крайне затребована.

Приведем пример. Внутри дома устанавливается напольная система водяного отопления для ванной и иной комнаты, например, для гостиной. Без ротаметра газовый котел будет нагревать жидкость для указанных помещений одинаково, установится один температурный режим. Для гостиной он может быть комфортным, но в ванной будет жарко.

Для отопления первой требуется больше нагретой воды из котла, для маленького санузла меньше. Быстро, комфортно привести температуру каждой комнаты к одинаковому уровню или установить его разным, но комфортным, учитывая особенности помещения, позволит водомер.

Также при балансировке важно обращать внимание на протяженность трубок контура независимо от его конфигурации. Отметим еще некоторые достоинства расходомеров, аппарат позволит:

Отметим еще некоторые достоинства расходомеров, аппарат позволит:

легко контролировать объем жидкости определенной температуры, направляемой на обогрев, что также тянет за собой возможность более рационально управлять источником энергии (котлами). Если таковой электрического типа, то данный нюанс весьма актуальный;
равномерно прогревать все ветви, избежать колебаний температуры, что повысит комфорт. С другой стороны, позволит выключать отопление там, где это не нужно, или уменьшать/увеличивать его как угодно по решению пользователя;
можно вести визуальный контроль за объемами теплоносителя текущего от котла по трубкам магистрали. Взглянув на расходомеры, на их колбы с градуировкой и указателем можно будет сразу определить визуально уровень отопления помещения (при этом также надо будет сопоставить его размеры и прочие параметры), сколько расходуется ресурса.

Правила монтажа

Терморегулятор подключают на последней стадии монтажа системы теплого пола. Только такой порядок позволит точно рассчитать длину электрокабелей, идущих к прибору от датчиков температуры и нагревательных элементов. Для прокладки проводов в плите делают соответствующие канавки – штробы. В них провода прокладывают к электрическому щиту и к полу.

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

При монтаже терморегуляторов важно придерживаться следующих правил:

Размещать регулировочный прибор лучше на расстоянии от 40 до 170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте. Терморегуляторы со встроенными датчиками устанавливают на высоте 80 см.
Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Выбор места для монтажа

Для установки сначала нужно определить, где будет установлен терморегулятор. Большая часть современных приборов рассчитана на стандартную стенную коробку диаметром 65 мм

Устанавливаются они в рамку розетки или ставятся отдельно — для монтажа это не столь важно

Запитывать терморегулятор желательно от электрощита с применением автоматической системы защитного отключения. Но возможно использование и подводки к розетке (сеть переменного тока 220 В, 50 Гц)

Для правильной работы критически важно расположение датчиков температуры. Если в приборе есть выносной датчик температуры воздуха, ставить его нужно на высоте не менее 1,5 м от поверхности обогреваемого пола и подальше от источников тепла (например, окна или батареи)

Подключение прибора

Для подключения проводов снимите с терморегулятора переднюю панель, аккуратно разберите управляющий механизм, на простых моделях он представляет собой колесико. Для снятия нужно поддеть элемент отверткой. Давить на корпус нельзя: он может треснуть.

Порядок дальнейших действий:

Открутите винт, который закрепляет переднюю панель к самому механизму. Во многих моделях есть специальные пластмассовые защелки, которые удерживают лицевую панель. Для снятия достаточно поджать защелки отверткой, и она отщелкнет.
Далее от обозначенной высоты с помощью рулетки измерьте длину от терморегулятора до датчика, который будет в полу.
К монтажной коробке протяните электрические провода. Индикатором определите фазный кабель (черный либо коричневый), кабель с рабочим нулем (синий), а также провод для заземления. Напряжение между нулем и фазой должно составлять 220 В.
Перед тем как установить терморегулятор теплого пола, между ним и греющим элементом нужно расположить датчик температуры и укрыть его гофротрубой, защищающей от механического воздействия. Провод датчика протяните к корпусу термостата. Специалисты настоятельно рекомендуют следовать инструкции к терморегулятору теплого пола при подключении.
После проведенных манипуляций установите крышку прибора на место. Подайте на устройство электроток, чтобы проверить правильность монтажа и готовность к эксплуатации.
Выставьте желаемые параметры температуры и запустите систему на сутки в тестовом режиме. Только удостоверившись в отсутствии проблем и в бесперебойной подаче тока в аппарат, можно приступать к финишной отделке.

Современные программируемые термостаты представляют собой электронные приборы со сложным устройством, поэтому их установку и настройку целесообразней будет доверить квалифицированным специалистам. Допущенные во время монтажа ошибки и неправильно выбранные режимы могут приводить к выходу из строя всей системы и повреждать поверхность полов.
