Рубильники, пакетные выключатели, кнопки. устройство, обозначение, принцип действия, схемы включения

Схема подключения

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

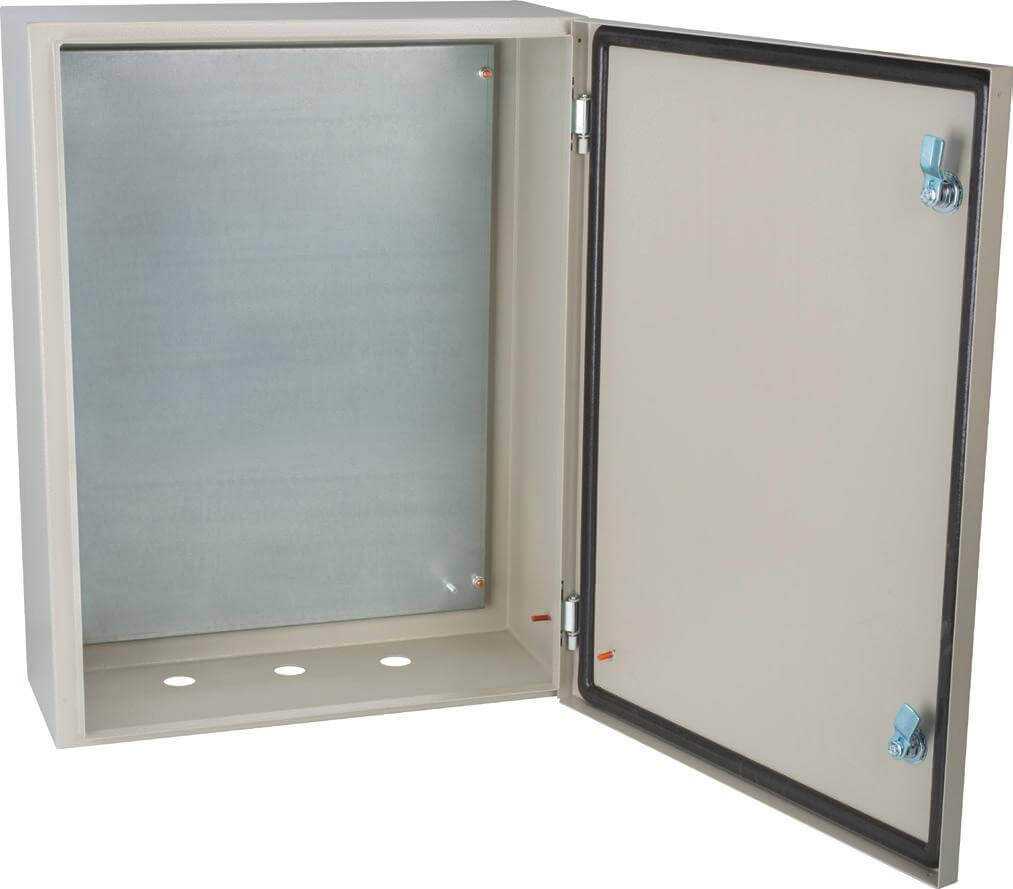

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).

Что такое перекидной рубильник

Что такое обычный рубильник, знает, пожалуй, каждый более или менее знакомый с электричеством. По сути, это обычный выключатель, только большой и мощный. Ручка в одном положении – цепь замкнута. В другом – разомкнута. Если рубильник коммутирует одну линию, то устройство однополюсное, а когда одной ручкой вы можете переключить сразу несколько цепей, то многополюсное.

В отличие от обычного рубильника, перекидной имеет дополнительные контакты, благодаря которым прибор может не только включать или выключать электрооборудование, но и переключать. В одном положении ручки средняя шина рубильника соединяется с верхними контактами, в другом – с нижними.

Самое важное в такой конструкции то, что верхняя и нижняя шины ни при каких условиях не могут соединиться. Именно это делает устройство незаменимым при коммутации оборудования, не допускающего в процессе переключения соединения между собой. Взгляните на схему ниже:

Взгляните на схему ниже:

В одном положении переключателя мотор крутится в одну сторону, в другом – в противоположную. Но если вы случайно соедините батареи вместе, то начнутся серьезные проблемы – короткое замыкание. В приведенном примере вы рискуете лишь разрядить батарейки, но если коммутировать более серьезные цепи – к примеру, напряжения с различных линий электропередач, — то при малейшей ошибке оператора, работающего обычными выключателями, серьезной аварии не избежать. Перекидной же рубильник благодаря своей конструкции подобного безобразия не допустит, поскольку у вас просто не будет ошибочных вариантов – «или-или».

Преимущества перекидного рубильника перед парой обычных выключателей очевидны. Но что делать в том случае, если лампочку на схеме, приведенной выше, нужно просто отключить? Ставить дополнительный выключатель? Совсем необязательно, поскольку существуют трехпозиционные перекидные рубильники. В отличие от своих двухпозиционных собратьев, они имеют еще одно положение, так называемое промежуточное , в котором один источник от нагрузки уже отключен, но второй еще не подключен.

Таким образом, при помощи трехпозиционного рубильника вы можете не только сделать переключение одним движением руки, но и отключить нагрузку от источника:

Виды и типы перекидных коммутационных устройств

Основным признаком перекидных коммутаторов служит количество полюсов. Вследствие этого, каждое устройство используется с конкретным числом подключенных приборов и самих электрических сетей. Каждый из этих рубильников бывает одно-, двух- и трехполюсный, а некоторые модели представляют собой четырехполюсные конструкции.

Читать также: Трубы стальные нержавеющие гост 9941 81

Рубильники с одним и двумя полюсами предназначены для однофазных сетей, а все остальные устанавливаются в трехфазных сетях. Широкое распространение получили однополюсные приборы, направляющие поток электроэнергии при помощи одного модуля. Они используются для реверсивных переключений и лучше всего подходят для совместной работы с генераторами, частотой до 20 Гц.

В жилых зданиях с высоким энергопотреблением рубильник реверсивный не столь эффективен из-за ограниченной нагрузки в 200 А. Кроме того, такие устройства отличаются низким выходным напряжением, составляющим для большинства моделей всего 200 вольт.

Более подходящим вариантом для многоквартирных домов считается двухполюсный прибор или перекидной рубильник на два направления. Это устройство также работают с однофазной сетью и обладают сопротивлением порядка 60 Ом. Данный показатель в разных моделях может отличаться, поэтому каждый прибор выбирается под конкретные параметры сети.

Устройства реверсивного типа на 2 направления применяются для переключения подачи электроэнергии от генератора или общей сети и обратно. Во всех случаях задействованы разные схемы соединений, в соответствии с нагрузкой и параметрами сети, в том числе и крестообразного подключения. В эту цепочку могут быть включены приборы учета электроэнергии.

Трехходовые или 3-хполюсные рубильники предназначены в основном для промышленных электросетей

Они требуют дополнительных мер предосторожности, поэтому для их установки и подключения обязательно используются электрощиты. Приборы на три фазы отличаются высоким порогом чувствительности и применяются вместе с системами, защищающими от перегрузок

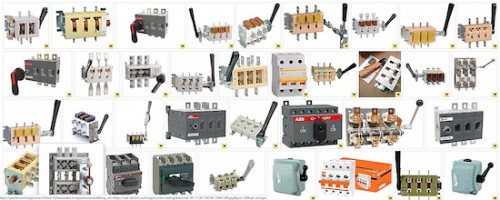

Модификации

Первые рубильники были перекидного типа. Представляли собой коммутатор с наличием двух положений – включения и выключения. Перекидной рубильник служит для коммутации большого количества электрических линий. В современных электросетях фигурируют модификации перекидного рубильника.

Разъединительный рубильник. Подобные устройства имеют малый размер, короткую рукоятку, поставляются в защитном корпусе. Этот принцип реализован в выключателе-разъединителе перекидном ВР32-31Ф-В71250-100А производства КЭАЗ:

Рубильники поворотного привода. Устройства с поворотной рукояткой просты, надежны и отличаются высокой механической прочностью. Их ножи начинают движение при помощи поворота рычага. К таковым относится, например, рубильник OT25F3 3п 25A производства ABB.

Модульные рубильники, устанавливаемые на DIN­-рейку. По сути это выключатель, который служит для защиты оборудования от перегрузки и КЗ. Например, рубильник модульный двухполюсный SHD202 C25 производства ABB.

Реверсивные рубильники. Используются для переключения питания системы между двумя независимыми устройствами. Например, между ЛЭП и автономным электрогенератором. Пример устройства – OT100F3C 3п 100А производства АВВ.

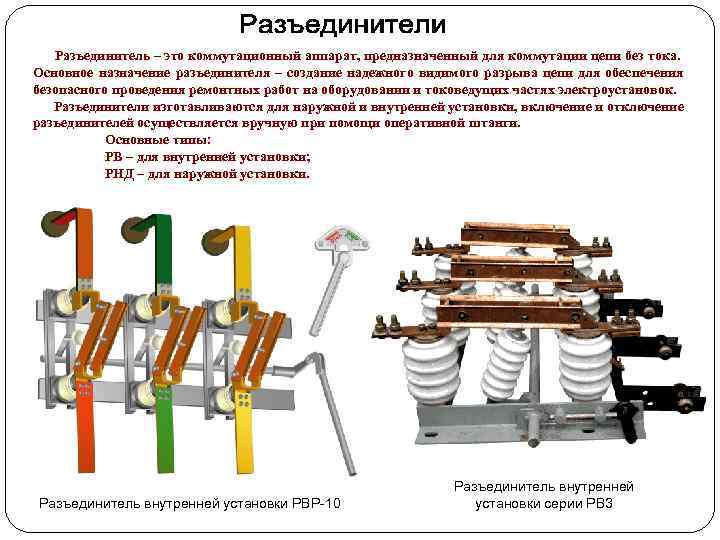

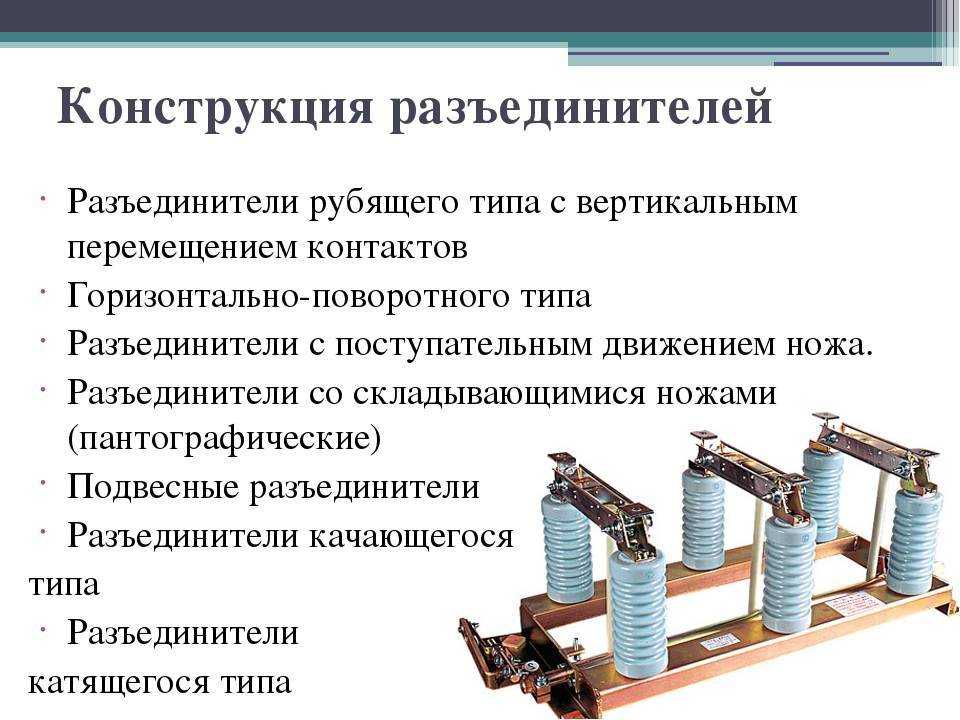

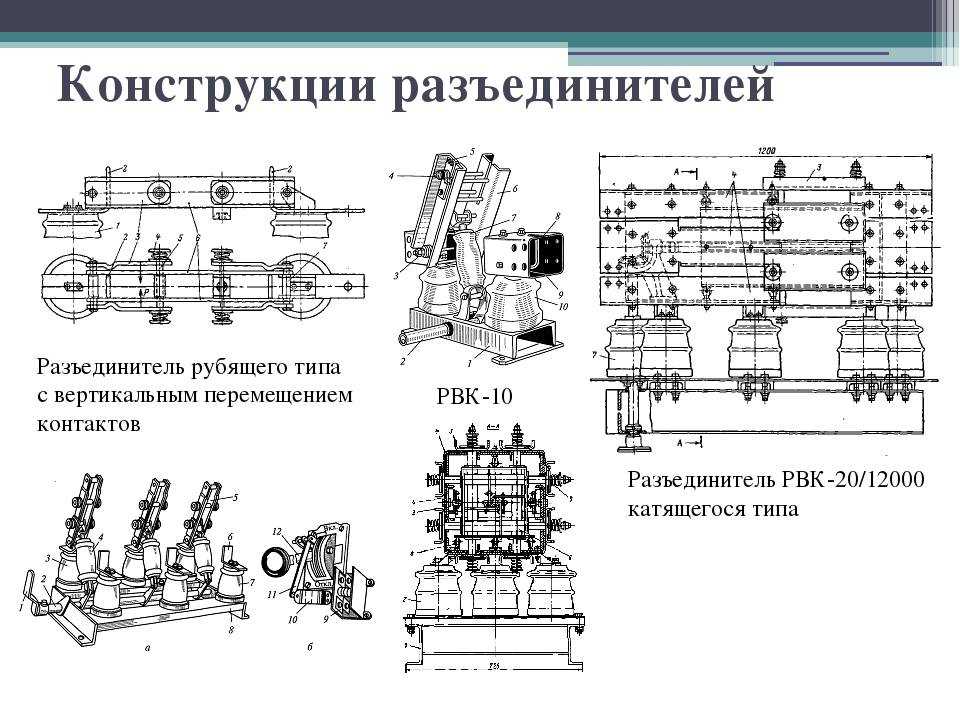

Конструкция и разновидности разъединителей

В отличие от рубильников, разъединители никогда не оснащаются дугогасительными камерами по той простой причине, что во время их включения или выключения цепь не находится под напряжением. По виду монтажа эти электротехнические устройства подразделяются на те, которые предназначены для наружной и внутренней установки; по количеству полюсов — на одно-, двух- и трехполюсные; по способу перемещения ножа — на устройства качающегося и вертикально-поворотного вида. Что касается типа управления, то однополюсные разъединители оборудуются изоляционными штангами, а трехполюсные — рычажным приводом.

Полный автомат ввода резерва

Для того чтобы полностью автоматизировать процесс, необходимо нечто большее, чем 2 реле — полноценная система контроля. Такая система существует и называется АВР — Автоматический Ввод Резерва. Создаются подобные устройства на базе программируемых AVR контроллеров, имеют в своем составе множество датчиков обратной связи и регуляторов. Сделать такое оборудование самостоятельно сможет лишь квалифицированный специалист.

Но оснастить свой дом или любой другой объект подобным автоматом можно — они есть в продаже, хотя и стоят недешево. Зато список функций, выполняемых стандартным АВР, достаточно велик:

1. Отключение потребителей от основного источника при пропадании в нем питающего напряжения.
2. «Умный» запуск генератора с контролем неудачного старта.
3. Вывод бензогенератора на рабочий режим.
4. Подключение потребителей к линии генератора.
5. Подсчет моточасов, контроль температуры двигателя, расхода топлива и пр.
6. Контроль напряжения, частоты и тока с автоподстройкой режима работы генератора.
7. Автоматическое переключение на основной источник при возобновлении штатного электроснабжения.
8. Остановка бензогенератора.
9. Зарядка аккумулятора стартера.

Сегодня купить блок АВР можно как в комплекте с бензогенератором, так и отдельно. Первый вариант, конечно, проще (узлы адаптированы и подключены друг к другу уже производителем), но финансово неоправдан, если генератор уже есть. В этом случае достаточно приобрести АВР, но перед покупкой обязательно проконсультируйтесь со специалистом о том, сможет ли конкретная модель автомата работать именно с вашим генератором. Структурная же схема подключения генератора с АВР в домовую сеть будет выглядеть примерно так:

Виды

По способу гашения дуги в камерах, ВН подразделяются на следующие виды:

• автогазовые;
• элегазовые;
• вакуумные;
• воздушные;
• масляные;
• электромагнитные.

Автогазовый (газогенерирующий) выключатель

Устройство предназначено для оперативной коммутации силового электрооборудования. Подавление дуги происходит под действием газов, генерируемых в камере гашения. Вкладыш из мочевиноформальдегидной смолы или из полиметилметакрилата, расположенный внутри камеры, в момент коммутации дугогасительных контактов молниеносно нагревается. Под действием высокой температуры происходит испарение верхнего слоя полимера, а образовавшийся поток газов интенсивно гасит электрическую дугу.

Условие для испарения вкладыша создают дугогасительные контакты, запуская процесс «продольного дутья». Во включенном состоянии номинальный ток протекает по основным контактам.

Автогазовые ВН активно используются в России и в странах СНГ. Они применяются на подстанциях, устанавливаются в распределительных устройствах электросетей 6 – 10 кВ с изолированной нейтралью. В основном их монтируют там, где экономически не выгодно применять установки другого типа, а использование разъединителей запрещено правилами ПУЭ.

Данный тип выключателей имеет самую низкую стоимость и высокую ремонтопригодность. Эти преимущества способствуют росту популярности газогенерирующих выключателей.

Вакуумный высоковольтный выключатель

Очень эффективное, но дорогое устройство, позволяющее выключать не только номинальные токи нагрузки, но и сверхтоки при КЗ. Контакты вакуумных выключателей находятся в вакуумной камере со сверхнизким давлением (порядка 10-6 — 10-8 Н/м). Отсутствие газа создаёт очень большое сопротивление, что препятствует горению дуги.

При размыкании/замыкании контактов дуга всё-таки возникает (за счёт образования плазмы из паров металла контактов), но она практически мгновенно, гаснет, в момент перехода через ноль. В течение 7 – 10 мк/с пары конденсируются на поверхности контактов и на других деталях камеры.

Существуют разновидности:

• вакуумные выключатели до 35 000 В;
• устройства для напряжений, превышающих 35 кВ;
• вакуумные контакторы для сетей в 1000 В и выше.

Основные достоинства:

• работа выключателя в любом положении;
• коммутационная износостойкость;
• стабильная работа;
• пожарная безопасность.

Из недостатков можно выделить сравнительно высокую стоимость из-за сложности технологии производства камер.

Элегазовые ВН

В коммутационных аппаратах данного типа для гашения дуги используется элегаз. Работает устройство по принципу автогазовых выключателей, но вместо воздуха для гашения дуги применяется шестифтористая сера (SF6) с добавками других газов.

В корпус камеры гашения из герметической ёмкости поступает  элегаз, который не выбрасывается в атмосферу, а используется повторно. Различают колонковые и баковые устройства (см. рис. 5).

Рис. 5. Баковый элегазовый ВН

В конструкциях таких выключателей используется встроенные трансформаторы тока. Современные элегазовые ВН могут работать в распределительных устройствах сверхвысокого напряжения, достигающего 1150 кВ.

Требования к эксплуатации, техническое обслуживание

Для обеспечения безопасной эксплуатации разъединителей, устройства должны подбираться, исходя из условий использования и технических характеристик. В процессе работы аппараты подвергаются регулярному техническому обслуживанию, проводимому аттестованным персоналом с присвоенной группой электробезопасности.

Также читайте: Однофазный опорный трансформатор тока — ТОП

Регулярные внешние осмотры проводятся с целью выявления:

• дефектов и следов коррозионного износа;
• повреждений изоляторов;
• посторонних предметов, препятствующих работе;
• состояния отдельных элементов (особенно контактных ножей и механизмов);
• температуры, для исключения опасности перегрева;
• отсутствия постороннего шума при включении и выключении, образования искр и замыкания.

Периодичность осмотров:

• при системе организации, предусматривающей постоянный дежурный персонал – раз в 3 дня;
• без постоянного персонала – ежемесячно.

Также предусмотрено проведение ежегодного текущего ремонта и капитального – каждые 3 – 4 года. Во время ремонтных работ проводится ревизия и наладка оборудования, устранение неисправностей, замена повреждённых элементов или установка новых устройств взамен отслуживших нормативный срок.

Классификация электрических аппаратов

В большинстве своём работа электрических аппаратных устройств не ограничивается выполнением какой-то одной конкретной функции, а, напротив, связана с реализацией целого набора действий. В связи с этим возникает определенная трудность в разделении таких устройств на конкретные виды и группы.

Для того чтобы провести классификацию электрических аппаратов, важно выделить главные функциональные особенности конкретных типов электрического оборудования:

1. Коммутационные устройства. Такое оборудование служит для размыкания и замыкания цепей электрического тока. К таким устройствам относятся различные рубильники, выключатели, разъединители.
2. Устройства защиты. Аппараты предохраняют проводящие элементы электрических цепей от перепадов напряжения, повышенной нагрузки сети и замыканий. Представленные функции защиты могут быть реализованы в различных видах предохранителей и реле.
3. Аппараты, регулирующие запуск электрических машин. Устройства подобного рода предназначены для обеспечения плавного пуска и остановки промышленных потребителей электрического тока. Аппараты регулируют скорость вращения якоря двигателя. К подобным устройствам можно отнести пускатели, реостаты, контакторы.
4. Ограничивающие аппараты. Подобные устройства называют реакторами и разрядниками, они обладают функцией ограничения токов короткого замыкания и перенапряжения.
5. Аппараты, обеспечивающие контроль различных параметров электрических цепей. Самые распространенные виды таких устройств – датчики и реле.
6. Аппараты, позволяющие проводить корректировку и изменение различных параметров электрического оборудования. К таким аппаратам относятся регуляторы и стабилизаторы.
7. Измерительные аппараты. Функция данного оборудования сводится к тому, чтобы обеспечить изоляцию линии первичной коммутации от цепей измерительных приборов и приборов защиты.
8. Устройства для проведения работ механического характера. Основным элементом таких устройств является электромагнит, призванный выполнять конкретные функции: подъемный электромагнит, электромагнитный тормоз.

Каждое электрическое устройство имеет в своем составе три основных элемента:

• воспринимающий;
• преобразующий;
• исполнительный элемент.

Если исходить из принципа действия воспринимающего элемента устройства, то электрические аппараты подразделяются на электромагнитные, индукционные, полупроводниковые, магнитные.

В зависимости от принципа действия исполнительного элемента, электрические устройства подразделяются на контактные и бесконтактные аппараты.

Существует еще ряд принципиальных различий, связанных с особенностями эксплуатации рассматриваемого оборудования, которые позволяют провести разделение электрических устройств на определенные группы. Электрические аппараты могут быть рассчитаны на высокое или низкое напряжение. По продолжительности работы, такие устройства могут работать в режиме кратковременной или продолжительной эксплуатации.

Если принимать во внимание принцип управления, то можно выделить два основных вида устройств: с автоматическим и ручным управлением

Зачем объединять рубильник с «автоматом»

На бытовом уровне это обеспечивает удобство управления электросетью и долговечность домашней электросети, но решение зависит все-таки от Вас. Планируете обесточивать линию считанные разы в году, например, только при проведении экстренных ремонтных работ? Тогда можно обойтись рычагом «автомата».

Если же речь идет об электросети многоквартирного дома или промышленного здания, к которым повышенные требования безопасности. На ответственные места на вводной кабель ставьте первым делом рубильник. Он будет работать как коммутационный аппарат, с помощью которого одним движением обесточивается линия. Причем устройство должно быть с видимым разрывом цепи, без защитных крышек.

К примеру, модель Р2М от Элекон на 250А или разъединитель серии РЕ19 от IEK в котором при отключении сети с помощью рычага визуально заметен разрыв контактов — нет крышек и панелей, заслонивших внутренности конструкции. Для чего? Чтобы при техобслуживании сети на объекте человек, проводящий работы, был на 100% уверен в том, что система обесточена. А конструкция «автомата» этой визуальной наглядности обеспечить не может, ведь корпус устройства закрыт.

Использование рубильников целесообразно на производствах, где персонал в конце рабочего дня или перед проведением ремонтных работ должен обесточивать оборудование. Или, к примеру, для включения и выключения системы освещения территории по периметру.

В электромонтаже часто используются такие устройства, как выключатель и разъединитель. Для чего предназначено каждое из них?

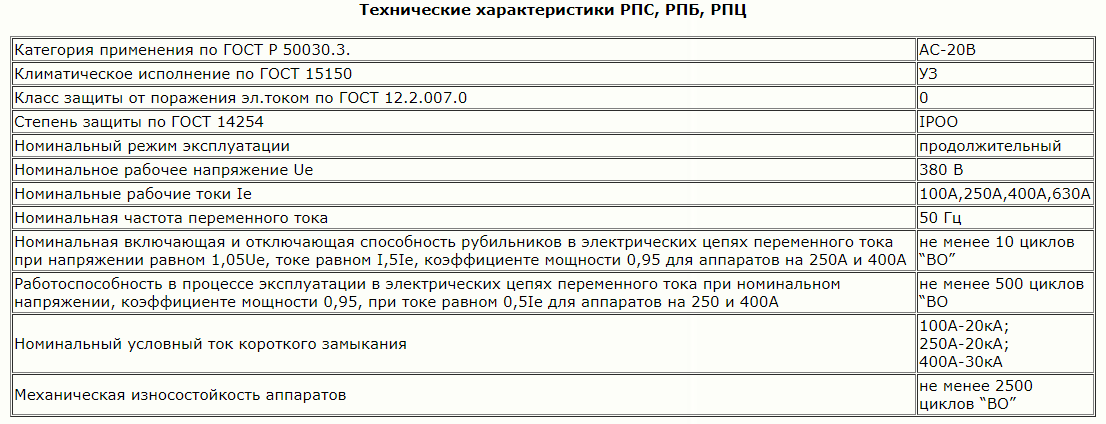

Основные характеристики — технические и конструктивные

К техническим характеристикам рубильников можно отнести:

• допустимую мощность;
• силу тока;
• напряжение;
• постоянный или переменный ток;
• пиковые перегрузки.

Чтобы коммутация была надежной, рубильник должен обладать достаточным запасом мощности (рассчитывается с учетом всех потребителей сети), временем на охлаждение контактов между циклами выключения/включения (чтобы не выгорали контакты), а также резервной цепью на случай поломки.

Конструкция тоже определяет разновидности рубильников. Центральная рукоятка показывает, что данное устройство — это разъединитель, который размыкает предварительно обесточенные цепи, а рычажный привод и боковая рукоятка устанавливаются на приборы, которые отключают цепи под нагрузкой.

Кроме этого, используя рубильник, можно обеспечить ручное переключение на резервный ввод. Такие приборы называются реверсивными рубильниками или перекидными. С помощью автомата это организовать дороже и сложнее. В зависимости от модели такие рубильники могут быть с двумя или тремя положениями фиксации.

При их применении нет риска самопроизвольного размыкания цепи. На дачах, в загородных домах часто применяют реверсивный рубильник ABB (Финляндия) для переключения потребителей на резервный источник тока. Устанавливается он на DIN-рейку или на дверцу.

Рубильники с центральной рукояткой производятся без дугогасительных камер, а модели с рычагами привода и боковой рукояткой могут быть, как с камерами, так и без них. Плотность прилегания контактов рубильника обеспечивается двумя способами: для рубильников на 100 А просто пружинящими свойствами материала контактов, а для рубильников на 200 А и более — за счет стальных пружин.

В рубильниках дугогасительные контакты могут быть расположены не только в камерах, но и открыто. Они быстро гасят электрическую дугу, чтобы она не перебросилась на соседние токопроводящие устройства.

Такой же конструкцией обладают перекидные переключатели. В некоторых модификациях они совмещены с предохранителями и играют роль, как коммутации, так и защиты. Примером может послужить рубильник KЭАЗ RBК 160 A3P, который используется совместно с предохранителем и заменяет собой всю конструкцию, в которую обычно он вставляется.

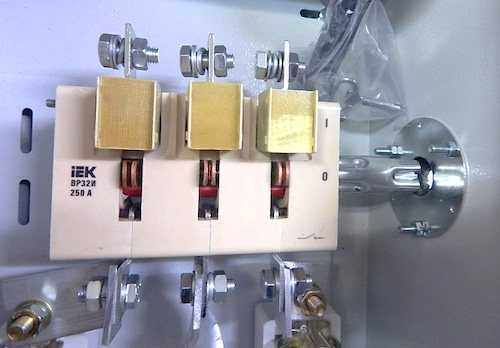

Одними из часто применяемых являются выключатели-разъединители ВР32 в нескольких исполнениях: вр32-31, вр32-35, вр32-37, вр32-39. Они используются для включения и отключения, а также пропускания переменного тока 660 В, частотой 50 и 60 Герц и постоянного тока 440 В в приборах распределения электричества.

Покупателями такие выключатели-разъединители востребованы, благодаря их разновидностям. Для простоты выбора рубильники ВР32 можно классифицировать таким образом:

• по числу направлений и полюсов: одно- двух- трехполюсные на одно направление, одно- двух- трехполюсные на два направления;
• по степени защиты рукоятки: IP00, IP32;
• по расположению плоскости присоединения контактов: параллельно или перпендикулярно плоскости монтажа, а также комбинированное расположение: ввод — параллельно, вывод — перпендикулярно или наоборот;
• по виду размещения рукоятки ручного привода: боковая рукоятка, боковая смещенная рукоятка, передняя смещенная рукоятка, а также совсем без рукоятки.

Основные виды

По маркировке рубильника в щитке можно узнать его тип, устройство и потенциальные возможности.

Установлена такая расшифровка:

• Р — рубильник;
• П — переключатель;
• П — переднее присоединение проводов;
• Б — боковая рукоятка;
• Ц — центральный рычаг;
• цифры — первые (1-3) число полюсов, (4-6) сила тока (1 – 100 А, 2 – 250 А, 4 – 400 А и 6 – 600 А).

Различные типы рубильников классифицируются по таким направлениям:

• Сила тока (100-1000 А).
• Количество полюсов (1-3).
• Вид тока (постоянный, переменный).
• Способ управления (сбоку, по центру).
• Способ присоединения проводов (переднее, заднее).
• Направления тока (1-3).
• Присутствие предохранителя в ноже.
• Наличие системы гашения дуги.
• Установка вспомогательных контактов.
• Степень защиты (открытое и закрытое исполнение).
• Температурный режим эксплуатации (жаркий, холодный, умеренный).

Правила установки и подключения

Перекидные рубильники устанавливаются внутрь распределительных щитов – ВРУ. Для модульных устройств предусмотрены стандартные DIN-рейки. Размеры щита выбираются по количеству устанавливаемых модулей. Рубильники в обычном исполнении закрепляются на специально отведенных монтажных панелях. Здесь также может использоваться DIN-рейка для размещения модульной защитной аппаратуры.

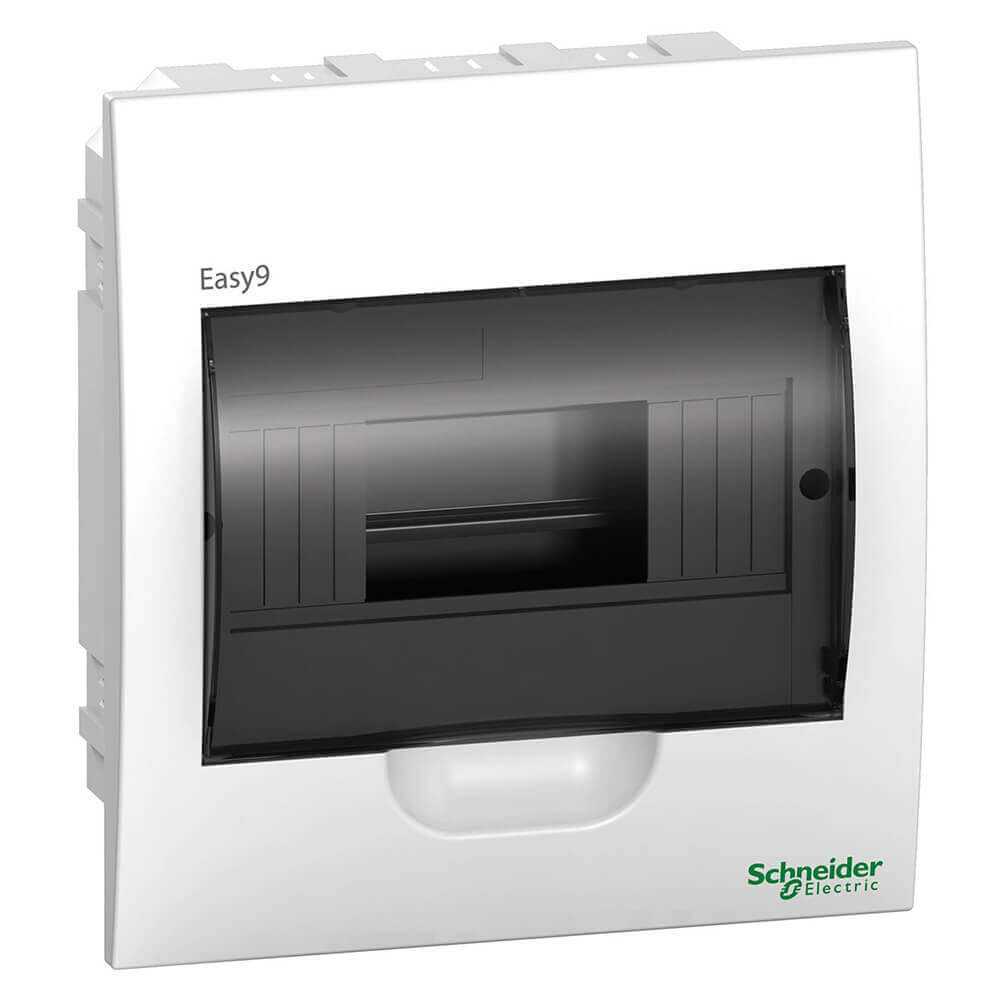

Внутри помещении используются щиты из пластики или металла, а снаружи устанавливаются только металлические изделия, с необходимой степенью защиты.

Подключение основного кабеля, подводимого от учетного щита, выполняется к одному из входов коммутационного устройства. Другой вход предназначен для подключения резервного кабеля, соединенного с генератором. При наличии у рубильника лишь одного выхода, к нему подключается кабель, идущий от распределительного щитка. У модульных приборов обычно имеется по 2 ввода и выхода. Соединение выходов осуществляется параллельно, с помощью перемычек, после чего они вместе соединяются с распределительным щитом.

Подобное подключение хорошо просматриваются на примере однофазной сети, к которой подключен перекидной трехполюсный рубильник, соединяющий генератор с электрической сетью. Основное требование к проведению такой процедуры заключается в соблюдении полярности. Правильное подсоединение позволит избежать перемены мест фазы и нуля при выполнении переключений. На вводе сети устанавливается защита в виде автоматического выключателя, находящегося в щите учета. Ввод, идущий от генератора, также защищен автоматом, установленным в щит вместе с рубильником.

Подключение устройства может дополнительно использовать автоматический ввод резерва – АВР, или же резерв включается вручную с помощью автомата. В случае использования перекидных рубильников такие переключения выполняются без нагрузки. Вначале нагрузка отключается автоматом, и лишь потом осуществляются все необходимые манипуляции рубильником.

Если в конструкцию рубильника входит устройство гашения дуги, то переключения возможно делать напрямую, без предварительного отключения автомата. Тем не менее, схема на всех линиях должна обязательно предусматривать предохранители или автоматы, поскольку сам рубильник не сможет защитить сеть в авариной ситуации.

Эксплуатация перекидного рубильника будет безопасной, если следовать правилам монтажа и рекомендациям специалистов:

• Для монтажа и дальнейшей работы лучше использовать закрытое помещение.
• Коммутационная аппаратура надежно защищается от влаги и негативных внешних воздействий окружающей среды.
• Предельное значение температур, при которых возможна нормальная эксплуатация, составляет от минус 40 до плюс 55 градусов.
• Установка перекидного рубильника и его крепление должно быть прочным и надежным.

При монтаже устройства на улице, следует в первую очередь обеспечить защиту от внешних воздействий. При возможных низких температурах, выходящих за допустимые рамки, следует заранее предусмотреть систему обогрева шкафа. Все работы по выполнению монтажа, обслуживанию и ремонту коммутационной аппаратуры должны выполняться квалифицированными специалистами, при полностью отключенной сети.

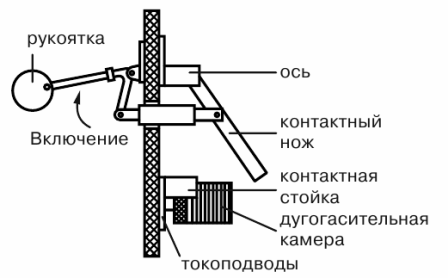

Устройство рубильника

Устройство рубильника Рубильник – прибор простой, но хорошо продуманный, благодаря чему получил широкое распространение в электротехнических работах.

Устройство рубильника:

• Основание. Предназначено для надежного крепления узлов и механизмов прибора.
• Неподвижные контакты, жестко закрепленные на основании и имеющие клеммы для присоединения проводов кабеля. Представляют собой сдвоенные пластины, обладающие упругостью.
• Неподвижный кронштейн для крепления подвижного элемента. Изготавливается из прочного материала, устойчивого к истиранию.
• Подвижный контакт, сделанный в форме ножа или вилки для расходной вставки.
• Рукоятка, оборудованная на захватном конце изоляционной накладкой.

В зависимости от количества направлений и полюсов рубильник электрический трехфазный имеет 3 выходных и 3/6 входных контактных выводов. Конструкция аппарата рассчитана на прочное удержание контактов независимо от их массы и уровня вибрации. Все детали, через которые пропускаются ток, изготавливаются из специального медного сплава М1. Защита от коррозии осуществляется путем нанесения на них олова.
