Как укладывается сетка для тёплого пола?

Структура теплого пола

Она определяется двумя показателями:

• подпольное пространство;
• тип нагревательных элементов.

Подпольное пространство

• Перед заливкой стяжки на первых этажах или в подвальных помещениях монтируют два вида изоляции: тепловую и водяную. Теплоизоляция состоит из утеплителя. Для оборудования полов в жилых помещениях используют базальтовую минеральную вату или экструдированный пенополистирол. Толщина слоя – 50-100 мм. Она зависит от климатического района. Минеральную вату надо гидроизолировать с двух сторон. Для этой цели используют обычную полиэтиленовую пленку или мембранную пароизоляцию. Экструдированный пенопласт не впитывает влагу. Поэтому гидроизоляция укладывается прямо на черновое основание под утеплитель.
• В помещениях с теплым подпольным пространством утеплитель укладывать не обязательно. Если принято решение о дополнительном утеплении, то толщина материала составляет всего 20-30 мм.

Тип нагревательных элементов

Водяной или кабельный – предусматривает максимальное количество слоев:

• Первый – основание. Это может быть плита перекрытия, которую надо выровнять, либо земляная подложка, на которую надо смонтировать армированную монолитную плиту из бетона.
• Второй – гидроизоляция. В случае с плитой перекрытия она настилается по ней. При устройстве монолитной железобетонной плиты пленка кладется прямо на землю.
• Третий – утеплитель. Это листы базальтовой минеральной ваты или пенопласта. Их укладывают стык в стык. Щели заделывают монтажной пеной.
• Четвертый – паро,- или гидроизоляция. Ее используют только для защиты минеральной ваты. Для пенопласта она не нужна.
• Пятый – теплоотражающая поверхность. Она состоит из фольгированного материала и вспененного полистирола.
• Шестой – нагревательные элементы. Применяют полипропиленовые трубы или электрические кабели. Их крепят к основанию скобами.
• Седьмой – армирующая сетка. Ее монтируют при толщине стяжки теплого пола больше 50 мм.
• Восьмой – выравнивающая стяжка из песка и цемента. Ее заливают по всей поверхности теплого пола.
• Девятый – финишное покрытие. Для водяного и кабельного теплых полов это может быть керамическая плитка, ламинат, паркетная доска и другие отделочные материалы.

У кабельных или инфракрасных нагревательных матов количество слоев уменьшается:

• Первый – основание. На ровные плиты перекрытия маты можно монтировать без предварительной подготовки. Достаточно вымести весь строительный мусор.
• Второй – кабельные или инфракрасные электрические маты. Их продают рулонами, которые раскатывают по полу и соединяют в электрическую сеть.
• Третий – финишное покрытие. Чаще всего это уложенная на клей кафельная плитка.

При монтаже пленочных нагревательных элементов категорически запрещается устраивать «мокрую» стяжку.

Используют «сухую», состоящую из нескольких слоев:

• Первый – основание. Технология его устройства не отличается от двух предыдущих.
• Второй – пленочные нагревательные элементы. Их монтируют прямо на основание. Затем соединяют в единую электрическую цепь.
• Третий – гидроизоляция. На пленочный пол настилают полиэтилен.
• Четвертый – настил. Для жесткости монтируют листы ГВЛ, ДВП, ОСБ.
• Пятый – финишное покрытие. Это может быть ламинат, пробковый пол, линолеум и др.

Фибра для стяжки: характеристики

Армирование пола считается необходимым процессом, так как армирующая сетка для стяжки позволяет повысить его прочностные характеристики и позволяет предотвратить преждевременное растрескивание поверхности. Для обустройства теплой поверхности пола желательно использовать утепленную пенопластом стяжку. Армосетка применяется в облицовочных процессах, так как она считается своего рода связующим элементом между стеной и облицовочным покрытием. Помимо этого, армированная сетка применяется при проведении работ с пенопластом, так как без армирования при высыхании клея, его поверхность может растрескиваться.

Фибра для стяжки бетонного пола имеет очень важное значение, так как именно от правильности выбранного материала зависеть будет ли покрытие:

• Вспучиваться;
• Трескаться;
• Проседать.

Используя фибру для стяжки, можно быть уверенным в том, что бетонный пол не будет проседать и трескаться

Идеальная основа для выполнения основания напольного покрытия обязательно должна обладать такими характеристиками как равномерность, нулевой уровень и отсутствие каких-либо дефектов и повреждений. Подобного эффекта можно добиться, применяя только материалы очень высокого качества. Стяжка для обустройства бетонного пола считается достаточно хрупкой конструкцией и со временем она может легко прогнуться или растрескаться. Чтобы цементно-песчаная смесь была более прочная и устойчивая, нужно использовать специальные наполнители.

Одним из таких материалов считается фиброволокно, которое представляет собой особую структуру, состоящую из отдельных волокон.

Фибра может быть нескольких видов, а именно:

• Металлическая;
• Полипропиленовая;
• Базальтовая.

Основной целью материала считается улучшение основных качеств раствора, предназначенного для обустройства черновой стяжки. Благодаря применению этого волокна проблему с неровностями и трещинами можно очень быстро и легко устранить. Фиброволокно широко применяется для выполнения напольного основания в квартире или для обустройства частного дома. Этот материал может стать полноценной заменой армированной сетки.

Статья по теме: Шторы в итальянском стиле — 21 фото в интерьере

Армпласт – стеклопластиковые армирующие элементы

Стеклопластиковая сетка Армпласт идеально подходит под электрический тип напольного отопления. Армирующие элементы из стеклопластика можно также использовать для усиления штукатурного слоя, кладочного раствора, в дорожном строительстве. Преимуществами продукции Армпласт считаются:

Стеклопластиковая арматура с песчаным покрытием и периодическим профилем

• в отличие от стали, стеклопластик не разрушается от коррозии. Поэтому данный материал эффективно прослужит более долгий период;
• небольшой вес армирующих элементов облегчит их монтаж. Также они не будут производить дополнительной нагрузки на основание;
• коэффициент расширения стеклопластика такой же, как и у бетона. При наличии температурных колебаний армирующие стержни будут деформироваться вместе с цементно-песчаным раствором. Такая особенность позволит продлить срок службы стяжки в несколько раз;
• стеклопластик крепче стали приблизительно в 2 раза. Для обеспечения определенных характеристик раствора нужна сетка со стержнями меньшего диаметра и с большим размером ячеек;

  Таблица равнопрочной замены металлической арматуры на стеклопластиковую

• стеклопластик является диэлектриком. Он не проводит электрический ток, что объясняет его высокую безопасность для систем напольного отопления;
• стеклопластик не способен намагничиваться. Это актуально для полов, что позволяет предупредить множество негативных моментов, в том числе запыленность помещения;
• стеклопластиковые сетки выпускаются в рулонах определенной ширины для облегчения монтажа и транспортировки.

Популярные производители

Армированные сетчатые конструкции, которые применяются для стяжки электрического или водяного тёплого пола, выпускают многие компании. К наиболее популярным производителям относятся:

1. Армпласт — специализируется на выпуске стеклопластиковой продукции, она применяется при заливке электрического типа тёплых полов. Кроме того, стеклопластиковое изделие используется, чтобы усилить штукатурный слой или кладочный раствор.

Плюсы стеклопластикового армирования от Армпласт: не подвержено коррозии, продолжительный срок службы, имеет лёгкий вес, в 2 раза крепче стальных, имеет схожий коэффициент расширения с бетоном и не проводит электрический ток.

Фибраснаб — выпускает армированную продукцию из металлических сварных стержней. Сетка компании отличается повышенной жёсткостью из-за практически идеально квадратной формы ячеек. А оптимально подобранный шаг укладки проволоки позволяет избежать перерасхода материала.

Изделия Фибраснаб изготавливаются из стали толщиной 0,65 мм, в рулонах 25 метров, что уменьшает количество стыков. Покрыты оцинкованным слоем — это оберегает от повреждений и продляет срок службы. Сцепление раствора с поверхностью увеличивается, за счёт расположения ребер сетки под углом.

Тепах — продукция изготавливается путём экструзии из полипропилена. Данный способ позволяет получить изделия с повышенной прочностью и гибкостью. Сетки Тепах — отличный вариант для укладки стяжки, имеющей толщину до 8 см под водяную или электрическую систему обогрева пола.

Отличительные характеристики продукции компании: не деформируется при усадке бетона, имеет незначительный вес, не подвержена химическому воздействию из вне, легко поддаётся резке, что упрощает процесс монтаж.

Гридекс — специализируется на выпуске базальтовых видов. Базальтовое волокно имеет низкую теплопроводность, что идеально подходит при сооружении конструкций для отопления полов. Кроме того, оно не подвержено воздействию агрессивных сред, поэтому применяется при армировании с использованием цементно-бетонного раствора.

Гридекс пропитывает базальтовые сетчатые изделия акрилатом, что улучшает адгезию материала. Стандартный размер ячеек в выпускаемых сетках 25 на 25 мм.

ЛенСтройДеталь — производит качественную продукцию из стальных прутьев, покрытых оцинкованным защитным слоем. Использование металлических изделий значительно увеличивает срок службы и прочность бетонной поверхности.

Компания изготавливает сетку для тёплых полов из проволоки с диаметром 4 мм, с размером ячеек 100 на 100 мм.

Видео

Водяной теплый пол. Про армировку, мебель, опрессовку и дискомфорт

Как укладывать сетку?

• Металлическая сетка для прочного армирования стяжки пола укладывается на очищенный от грязи и пыли бетонный пол. Тщательно очистите основание от мусора, грязи и даже пятен краски.
• Чтобы бетон наилучшим образом сцеплялся с черновой поверхностью, необходимо загрунтовать основание специальным составом.

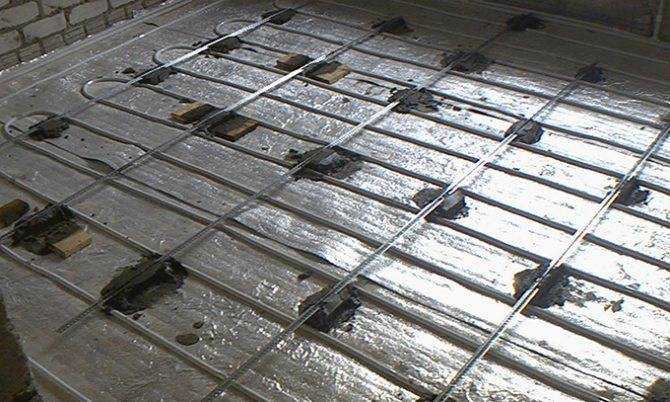

• Установка металлических или деревянных маяков по верхней границе размещения сетки обеспечит вам ровный залив.
• Чтобы звукоизолировать помещение понадобится пенофол, который необходимо крепить к стене.
• Сетку под стяжку укладывают, а раствор заливают в получившееся расстояние между маяками, после чего выполняют выравнивание.
• Как только бетон немного подсохнет, примерно через тридцать минут после залива, поверхность нужно затереть.
• Маячки удаляются где-то дней через семь после залива, а пустоты заделывают раствором.
• Чтобы не получилось пересыхания поверхности и не появились трещины, стяжка должна регулярно смачиваться водой.
• Для полного высыхания бетона понадобится месяц.
• Поддерживайте постоянную температуру во время работ и высыхания бетона на уровне двадцати градусов Цельсия. Избегайте сквозняков и старайтесь за один день уложить сетку для стяжки пола одного уровня.

Сетки для стяжки пола дают возможность значительно уменьшить толщину бетонного слоя и сделать его прочнее, устойчивее. Особенно она незаменима для организации полов во влажных помещениях, так как способна удерживать их форму даже при полном заливе водой. Чтобы сделать пол еще более ровным и гладким, после высыхания состава сделайте дополнительный слой, применяя самовыравнивающуюся смесь.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Какой электрический теплый пол лучше под плитку: отзывы, цены

Технология монтажа

Разберемся, как правильно выполнить монтаж сетки для укладки теплого пола.

Не имеет значения, какую сетку вы решили использовать – армирование выполняется по всей площади пола. Если длина заливаемой поверхности большая, разрешается укладка сетки для армирования внахлест, с последующим соединением проволокой.

Не забываем, что от стен делаются отступы. Если армируется сложное основание, имеющее плавные переходы или ступеньки, рельеф необходимо повторять. В таких случаях сетку монтируют на специальные крепежи, чтобы она находилась в подвешенном состоянии на расстоянии двух сантиметров от основания.

Подготовительные работы

Сначала необходимо правильно разместить сетку для напольнойстяжки.

Устанавливают ее на определенной высоте от основания, учитывая при этом толщину будущей стяжки для теплого пола и размер стержней сетки. Для этого разрешается использовать различные приспособления – деревянные бруски, обломки кирпичей, металлический профиль и т. п. Главным условием является то, что подставки должны иметь нужную толщину, позволяющую раствору проникнуть под нагревательные элементы.

До того момента, как начнете заливать стяжку, необходимо выложить слои песка, гравия, гидро- и теплоизоляции. После устройства такого «пирога» разрешается устанавливать арматурную сетку и выполнять заливку раствора.

Нюансы армирования

Существуют общие правила устройства и армирования стяжки, которых следует придерживаться в работе:

• не смотря на разные виды сетки для армирования, в песчано-цементный раствор для увеличения прочности и эластичности добавляются пластификаторные компоненты. Смесь получает возможность проникать в ячейки любых размеров;
• до начала работ с сеткой рекомендуется изучить сопроводительную инструкцию от изготовителя.

Имеются и определенные особенности армирования:

• чтобы не случилось, сетка должна располагаться непосредственно в толще слоя, а не на черновом полу;
• ячейки сетки определяются с таким расчетом, чтобы не создаватьпрепятствий для заливки бетонной смеси.
• арматурная сетка не должна иметь загрязнений;
• элементы сетки не должны выступать на поверхность стяжки. Это позволит исключить образование коррозии на металлических стержнях.

Укладка сетки

Арматурная сетка размещается в нижней трети заливаемого слоя. Подставки укладываются в очках пересечений прутьев. Для удобства монтажа есть возможность приобрести специальные подставки, изготовленные в виде корон, стоек, стульчиков и т. д.

При установке сетки соблюдается одна немаловажная особенность – шаг установки подставок зависит от толщины предполагаемой стяжки.

Если вы решили использовать композитную или пластиковую сетку, то действовать придется несколько иначе:

• проведя подготовительные работы по устройству пирога, следует залить третью часть раствора и выровнять слой;
• после этого укладывается сетка, утапливается в растворный слой;
• как только выполните укладку электрического кабеля или теплого водяного пола по сетке, заливается оставшаяся часть раствора, для выравнивания которой выставляются маяки;
• такие виды сеток разрешается укладывать непосредственно на трубы системы теплого пола, но появляется вероятность того, что раствор не полностью заполнит все пустотные участки.

Применение каждого известного варианта армирующей сетки отличается своими достоинствами и недостатками, и это необходимо учесть на начальном этапе работ.

Фиброволокно

Принцип использования фибры в качестве арматуры для стяжки существенно отличается от армирования сетками.

Фибру – волокна базальта, стекла, полипропилена, металла, в сухом виде добавляют к ингредиентам раствора или бетона. При застывании пола фибра дает эффект прочного монолита, хорошо защищает поверхность пола от микротрещин, но от значительного механического воздействия не спасет.

Армированная фиброй стяжка укладывается и выравнивается по маякам, так же, как бетон или раствор на другие виды арматуры.

Если фибру использовать одновременно с металлической или полипропиленовой сеткой, получается суперпрочное покрытие.

При работе с фиброй, добавлять ее нужно небольшими порциями в растворную смесь, дожидаясь полного распределения волокон в бетономешалке или другой емкости. Если добавить одновременно всю о, фибра может сбиться в бесформенный комок.

Можно ли класть армирующую сетку на трубы теплого пола

Главная / Строительство дома / Пол / Можно ли класть армирующую сетку на трубы теплого пола

Вы здесь: Главная >> Водяной теплый пол своими руками >> Монтаж тёплого водяного пола >> Технология монтажа теплого водяного пола с бетонной стяжкой

В этой статье рассмотрена пошагово технология монтажа теплого водяного пола с бетонной стяжкой. К этому моменту должна быть закреплена по низу стены демпферная лента и сделаны прочие подготовительные работы, о которых говорилось в статье Монтаж демпферной ленты для теплого пола. Если у вас всё так и есть, то читайте дальше.

— при монтаже теплого пола относительная влажность пола (чернового бетонного основания, — если пол укладывается на таковое) не должна превышать 85% (в противном случае избыточная влага будет испаряться и стремиться наружу, отчего чистовая стяжка может лопаться). Если используется дерево или материалы на его основе, то относительная влажность не должна превышать 70% (иначе дерево будет «вести», пол менять форму, покрытие трескаться и т. д.).

Вывод: всё, о чём написано в этой статье ниже, делаем только после высыхания черновой стяжки.

Если в качестве теплоизоляции пенофол или пробка или т. п. материалы, то особо говорить нечего: это листовой материал, который раскладывается, склеивается между собой скотчем, и поверх укладывается труба.

Если используется специальная полистирольная система для укладки трубопроводов (с пазами под трубу), то тоже проблем нет – такие листы имеют пазы, как у ламината или шпунтованной доски, за счёт которых и стыкуются:

Но не всегда есть возможность приобрести такие специализированные изделия, либо это не по карману. Тогда можно купить пенополистирол толщиной 5-10 см. У листов пенополистирола тоже есть пазы для соединения:

Если уж и на экструдированный пенополистирол финансы не тянут, то можно взять пенопласт достаточной плотности (от 35 кг/м3 или больше), только листы пенопласта желательно между собой склеивать, например, монтажной пеной: пеной немного набрызгали, соединили листы и… собственно, это всё. Впрочем, по мне так лучше не экономить копейки и не прибавлять себе мороки, а всё же купить экструдированный полистирол: теплый пол делается не на один сезон, так что, сэкономив на утеплителе, можно влететь на качестве отопления. Кроме того, важный показатель — плотность пенопласта, ведь на него ляжет нагрузка от всего, что выше. а написанному на пенопласте верить можно не всегда!

Ещё раз: Экструдированный пенополистирол – лучший выбор и по плотности и по теплопроводности. У белого пенопласта плотность 18, 20, 22 кг/м3 – обычно, так что он не годится. Лучше купить в качестве утеплителя для теплого пола экструдированный пенополистирол и спать спокойно.

Сколько нужно купить утеплителя для теплого пола? Утеплитель покрывает всю площадь, поэтому считаем площадь дома (если есть помещения, где теплый пол не нужен, то эти помещения не считаем). Но надо учесть подрезку, обычно на неё прибавляется до 5%. Ну и полученное число умножить на количество слоёв утеплителя.

Итак, плиты полистирола имеют паз, что даёт плотное соединение. Укладываем первый лист полистирола в угол комнаты, прижимая плотно к стенам. Плиты кладём надписью вверх:

Затем укладываем остальные листы, плотно подгоняя их один к одному:

Где нужно обойти препятствия (колонны, например), подрезаем листы. Полистирол режется хорошо обычным остро отточенным ножом, никаких электрических приспособ не нужно. Наносим линию отреза маркером по линейке, подкладываем под лист что-нибудь, обо что нож не затупится, и – режем. Всё просто.

Чтобы утепление было качественней, кладём следующий ряд так, чтобы листы были в шахматном порядке:

При необходимости точно так же настилаем второй слой полистирола, тоже стараясь, чтобы стыки нижнего перекрывались листами верхнего слоя. Ещё лучше второй слой утеплителя положить перпендикулярно первому (то есть, если первый слой положен вдоль комнаты, то второй — поперёк).

При правильно устроенном теплом поле температура теплоносителя невелика (32…40 градусов). Это значит, что нужно не скупиться на теплоизоляции, а класть её не меньше 100 мм толщиной, а лучше 150 мм. В этом случае вы не будете обогревать поверхность планеты — тепло не будет уходить в землю. На теплоизоляции не экономим!

Виды арматурных сеток

Для стяжек различной толщины и требуемой прочности используют армирующие сетки из разных материалов:

• металлические,
• стекловолоконные композитные,
• полимерные пластиковые.

Для усиления слоев пескобетона также применяют насыпные частицы различных материалов — фибру, которую добавляют непосредственно в раствор. Возможно одновременное применение арматурных сеток и усиление раствора фиброй.

Металлические сетки

Обеспечивают надежное и наиболее прочное армирование. Они хорошо поддерживают форму стяжек большой толщины, которые подвергаются большим нагрузкам в таких помещениях, как склады, офисы, торговые центры, промышленные цеха. В жилищном индивидуальном строительстве они обеспечивают беспроблемную эксплуатацию пола на многие десятилетия.

Металлическая сетка может быть изготовлена из проволоки толщиной от 2,5 до 6 мм. Сетку из тонкой проволоки выпускают размером 1,5х2,0 м или 0,5х2,0 м с ячейками от 50х50 до 200х200 мм. Ячейки должны быть такого размера, чтобы наполнитель свободно проходил через них, а также учитывая толщину стяжки и нагрузку на пол. Чем выше нагрузка на пол, тем меньший размер ячейки требуется.

Для теплого пола обычно применяют сетку из проволоки 4 мм с ячейками 100х100 мм. На проволоку нанесены мелкие насечки, которые увеличивают прочность сцепления металла с бетоном.

Размеры сварных сеток из толстой арматуры обычно 1,0х2,0 м, 0,5х2,0 м или 0,38х2,0 м, проволока диаметром от 3 до 6 мм, ячейки от 50х50 до 200х200 мм.

Применение металлических армирующих сеток обеспечивает:

• высокую прочность стяжки на разрыв;
• устойчивость стяжки к деформациям при высоких нагрузках;
• высокую устойчивость к изменениям температур;
• длительный (десятки лет) срок службы.

Недостатком металлических сеток является возможная со временем эксплуатации под действием паров воды коррозия и разрушение металла в толще слоя стяжки, в результате чего образуются пустоты, и снижается ее прочность.

Сетки из композитных материалов

Для их изготовления применяют стекловолокно, базальтовые или углеродные волокна, пропитанные полимерными связующими компонентами.

Такие материалы устойчивы к воздействию воды и химических соединений (щелочей, кислот). Преимущества их применения состоят в следующем:

• малый вес;
• слабая электропроводность;
• высокая стойкость к воздействию щелочей и других агрессивных соединений, присутствующих в составе строительных смесей;
• стойкость к коррозии;
• долгий срок службы;
• простота установки;
• хорошая пластичность и невысокая цена.

Основной недостаток композитных сеток — низкая термостойкость. При нагреве выше 200° С они разрушаются, поэтому их не используют для помещений с высокой степенью пожароопасности.

Диаметр стекловолоконных стержней 4–14 мм. Армирующий материал выпускают в виде готового полотна с определенным размером ячеек или в виде отдельных стержней. На стержни наносят насечки наподобие стальной арматуры или покрывают поверхность кварцевым песком. Из стержней армирующую сетку связывают по месту применения, используя вязальную проволоку или специальные соединения.

Полимерные (пластиковые) сетки

Основное преимущество этого армирующего материала — высокая эластичность. Его успешно применяют при армировании стяжек в строящихся домах, поскольку в течение 2–3 лет после строительства они дают усадку.

Полипропиленовые сетки продают рулонами размером 2,0х50 м с различными размерами ячеек.

Основные их преимущества:

• стойкость к коррозии;
• очень малый вес;
• длительный период эксплуатации, низкая цена;
• простота использования.

Пластиковая сетка рекомендуется при обустройстве стяжек на деревянных полах, чтобы снизить нагрузку на основание.
