Особенности выключателей
Автоматические выключатели изготовлены из материалов, которые совершенно безвредны для здоровья человека. Самозатухающий термопласт используется при изготовлении корпуса прибора. Он способен выдерживать очень высокие температуры. Его контакты сделаны из медных пластинок, посеребренных для лучшего контакта и долговечности.
В конструкции автоматического выключателя присутствует специальное тепловое реле, которое срабатывает при превышении нормы проходящего тока, и электрическая цепь размыкается, не доводя до короткого замыкания. Чем выше показатель тока, тем быстрее скорость срабатывания автомата. Счет идет на доли секунды.

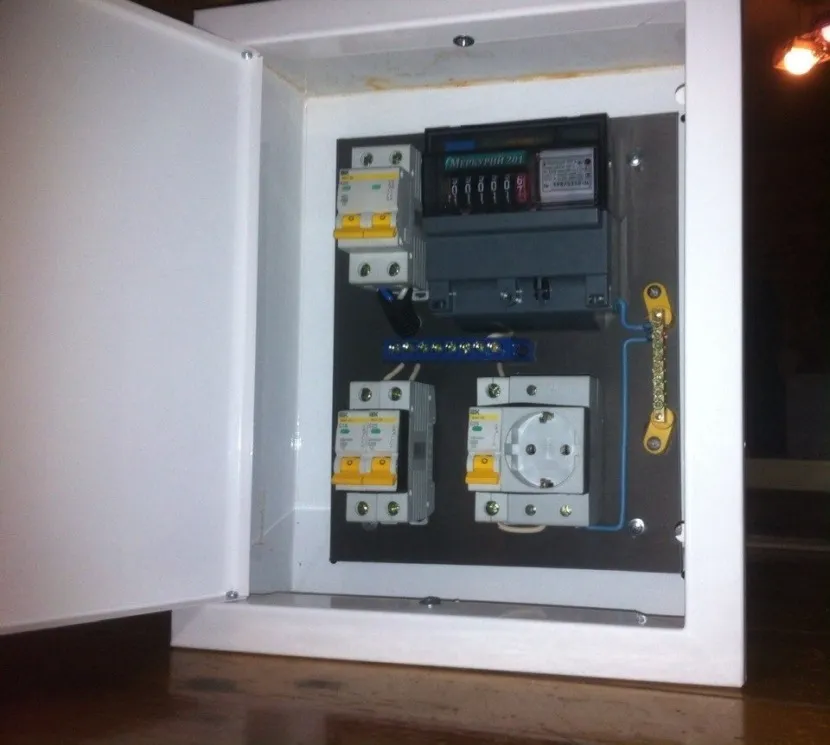

Сфера использования автоматических выключателей весьма обширна и распространяется от установки их во вводных электрических щитках до щитов распределения квартир или домов. Для использования автоматических выключателей выпускаются специальные распределительные щиты с уже установленными DIN-рейками на необходимое количество автоматов. Покупателю требуется только выбрать тот, который отвечает его пожеланиям, и установить щиток в квартире или в доме.
Несмотря на всю кажущуюся простоту использования автоматических выключателей, подключение автомата 16 ампер лучше доверить специалисту.
По номинальному току автоматические выключатели различаются как по силе тока (номинал от 1А до 6300А), так и по нагрузке на цепь (220В, 380 и 400В). Кроме того, выключатели принято различать по скорости срабатывания.
Как то писал про проводку для варочной плиты, что тянул новую и т.д. Тогда я реально «лохонулся» с кабелем – не ожидал, что индукционная плита будет расходовать 7,5 кВт. И ее не включить в обычную розетку в 16A (Ампер). Прошло какое-то время, и мне написал парень, что он также врезает варочную поверхность, и хочет подключить ее в обычную розетку в 16А? Вопрос был примерно таким – а выдержит ли розетка напряжение от плиты? И 16A это сколько киловатт? Просто ужас! Парня я светить не стал, но такое подключение может спалить вам квартиру! Обязательно читайте дальше …
Ребята если сами не знаете, что и как рассчитывается! Если в школе с физикой, а особенно с электрикой было плохо! То лучше вам не лезть в подключение электрических плит! Вызывайте понимающего человека!
А теперь давайте о напряжении и силе тока!
Видео
Как то писал про проводку для варочной плиты, что тянул новую и т.д. Тогда я реально «лохонулся» с кабелем – не ожидал, что индукционная плита будет расходовать 7,5 кВт. И ее не включить в обычную розетку в 16A (Ампер). Прошло какое-то время, и мне написал парень, что он также врезает варочную поверхность, и хочет подключить ее в обычную розетку в 16А? Вопрос был примерно таким – а выдержит ли розетка напряжение от плиты? И 16A это сколько киловатт? Просто ужас! Парня я светить не стал, но такое подключение может спалить вам квартиру! Обязательно читайте дальше …
Ребята если сами не знаете, что и как рассчитывается! Если в школе с физикой, а особенно с электрикой было плохо! То лучше вам не лезть в подключение электрических плит! Вызывайте понимающего человека!
А теперь давайте о напряжении и силе тока!
Модульный автомат С16
Модульный автомат С16 Устройство предназначено для защиты сетей электропитания и подключенного оборудования от перегрузок, сбоев, перепадов напряжения. Автомат 16А можно приобрести в любом электротехническом магазине, цены разные – зависят от основных характеристик прибора, числа рабочих полюсов, узнаваемости производителя. Главный показатель стоимости – значение отключающей способности аппарата и его коммутационная величина.
Автомат С16 называется модульным, благодаря определенным качествам. Каждый из полюсов аппарата представлен в виде отдельного модуля стандартного образца, то есть многополярные устройства изготавливаются из нескольких отдельных одиночных блоков (модулей). Соответственно, такой автомат на 16 ампер имеет другое строение корпуса и формат сборки. Например, в литой коробке прибор представляется как единое монолитное устройство – разобрать его не получится, в отличие от других моделей.

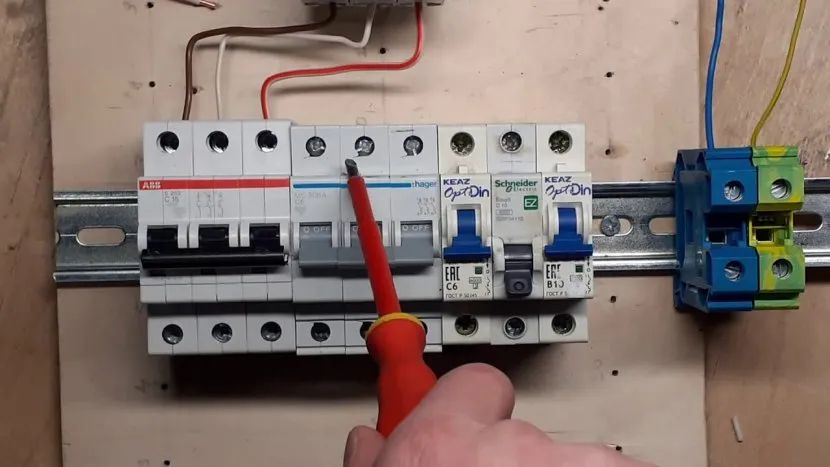

Пошаговая инструкция, как подключить одножильный провод
После того, как приобрели УЗО и все необходимые приборы для монтажа, можно приступать к работе. Необходимо помнить, что все этапы монтажа нужно проводить последовательно и принять все меры безопасности.
Практические советы
Опытные электрики рекомендуют монтаж проводить в такой последовательности:
- обесточить щит. Проверить наличие тока при помощи индикатора;
- нужно позаботиться о том, чтобы никто неожиданно не включил электричество;
- оборудование должно быть крепко защелкнуто на дин-рейке;
- подключать устройство рекомендуют электрики по такому принципу – вверху все входящие провода, а снизу – исходящие. Данная общепринятая схема поможет избежать неразберихи при замене оборудования;
- на проводке при подсоединении не должно быть перегибов;
- лишние части кабеля отсоединить кусачками;
- на 10 мм удалить с кабеля аккуратно изоляцию;
- кабель установить в необходимые клеммы и закрепить. Необходимо следить за силой зажима – сильно закрученные клеммы быстро приведут к поломке рубильника;
- включить подачу электроэнергии;
- проверить доступ напряжения в рубильник при помощи индикатора.
Распространенные ошибки
Иногда случается так, что автовыключатель электроэнергии не выполняет свои функции, поэтому приходится переустанавливать заново. Чтобы избежать неисправностей, нужно не допускать таких ошибок в монтаже:
- изоляция с провода попала под контакт. Если не снять изоляцию до монтажа, это повышает риск короткого замыкания, которое приводит к пожару;
- подключение в одну клемму нескольких проводов с разным сечением. В этом случае хорошо затягивается только жила большого сечения, а тонкие жилы имеют плохой контакт, который приводит к оплавлению корпуса и пожару. Это происходит при подсоединении различных приборов к рубильнику. Чтобы избежать этого, нужно применять перемычки между кабелями и устройствами. Они делаются из проводов такого же сечения;
- не соединять вместе медные и алюминиевые провода. Устройство придет в негодность по причине окислительного процесса при соединении двух металлов;
- не стоит подключать ровный провод в клемму, а нужно загнуть его крючком, что увеличит площадь контакта и повысит производительность устройства, также такой кабель сложнее выдернуть из устройства.
Каким должен быть кабель
Наиболее распространённым типом подключения электричества к квартирам или загородным домам является однофазная сеть. Исходя из этого критерия подбирается двух или трёх жильная проводка. Диаметр поперечного сечения должен подходить под размер клемм, установленных на автоматах С16. Максимальным, которое может использоваться в данной ситуации, является сечение в 25 мм2. Однако значение в первую очередь ориентируется на металл токоведущих жил: медь или алюминий.
| Характеристика | Алюминиевая проводка | Медная проводка |
| Минимальное поперечное сечение, мм2 | 2,5 | 0,4 |
| Проводимость тока, кВт | Не более 3 при минимальных сечениях кабеля | Превышает примерно в 1,6 раз |
| Срок эксплуатации, лет | 15-20 | 40-50 |
| Особенности эксплуатации | Легко переламывается при нескольких перегибаниях в одном месте | При равном сечении жил показатель хрупкости превышает в 2-3 раза. За счёт лучших пластичных характеристик, легко прокладывается в самых труднодоступных местах. Не переламывается в результате длительной эксплуатации. |
| Удобство эксплуатации | При подключении розетки для современного потребителя понадобится сечение не менее 4 мм2. Исходя из этого, подсоединение к автоматам С16 невозможно. | При подключении розетки для современного потребителя понадобится сечение 2,0-2,5 мм2. Это означает, что непредвиденных сложностей при монтаже не возникнет. |
| Степень окисления | Жилы, оставшиеся без изоляции, быстро окисляются. Самовосстанавливающийся слой не способен полностью защитить металл от контакта с воздухом. Чтобы избежать снижения допустимой нагрузки, применяется специальная кварце-вазелиновая паста. | Медь имеет хорошие токопроводящие показатели. Тем, не менее, при окислении этот параметр снижается, но не так быстро, как у алюминия. |

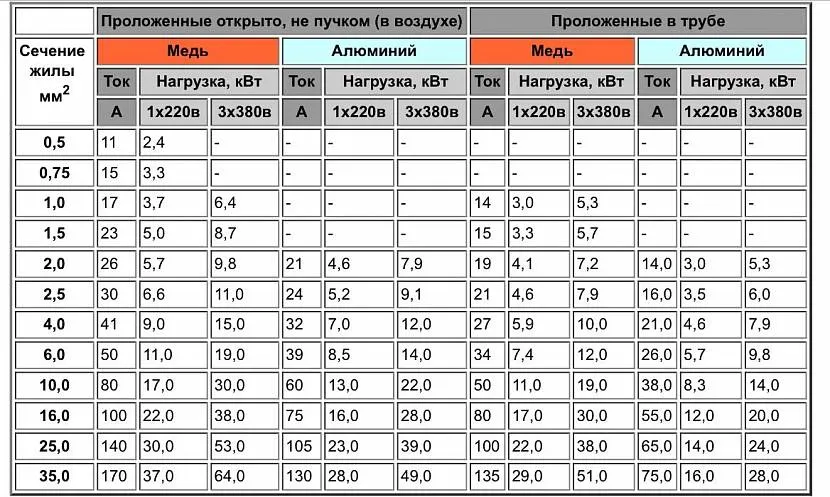

Сравнительная характеристика медного и алюминиевого кабеля для домашней проводки Источник uk-parkovaya.ru Как уже упоминалось, для автомата на 16 ампер сечение жилы не должно превышать 25 мм2. Согласно показателю предельного напряжения, оно равно 21 А при условии штробления и прокладке в штукатурке. В открытом виде (при непосредственном контакте с внешней средой), оно возрастает до 30 А.

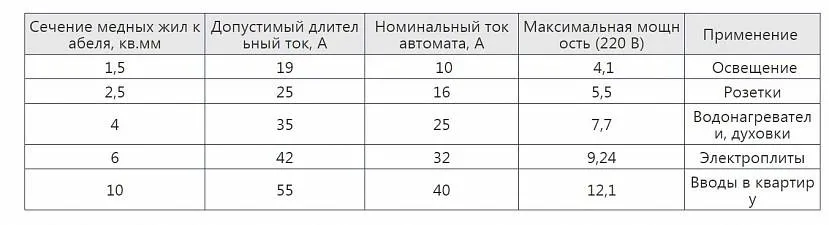

Таблица автоматов по мощности и силе тока Источник santehmarka.ru Таким образом, токопроводимость и вероятность совместимости с 1-полюсными либо многополюсными автоматами 16 Ампер зависят от количества жил, способа монтажа и условий, в которых он будет эксплуатироваться.
Через 16-ти амперный автомат за 1 ч. может проходить 23,2 А тока. В случае неблагоприятных условий, такое напряжение приблизится к неблагоприятному для медных проводников с сечением 25 квадратов, пределам. Если кратковременные нагрузки такого плана, проводка выдержать может, то частые и длительные повышения приведут к её преждевременному повреждению со всеми неблагоприятными последствиями.
Расчет потребляемой мощности
В быту часто приходится сталкиваться с вычислением потребляемой мощности, например, для проверки допустимой нагрузки на проводку перед подключением ресурсоемкого электропотребителя (кондиционера, бойлера, электрической плиты и т.д.).
Также в таком расчете есть необходимость при выборе защитных автоматов для распределительного щита, через который выполняется подключение квартиры к электроснабжению.
В таких случаях расчет мощности по току и напряжению делать не обязательно, достаточно просуммировать потребляемую энергию всех приборов, которые могут быть включены одновременно.
- Не связываясь с расчетами, узнать эту величину для каждого устройства можно тремя способами:
- обратившись к технической документации устройства;
- посмотрев это значение на наклейке задней панели;
- воспользовавшись таблицей, где указано среднее значение потребляемой мощности для бытовых приборов.
При расчетах следует учитывать, что пусковая мощность некоторых электроприборов может существенно отличаться от номинальной.
Для бытовых устройств этот параметр практически никогда не указывается в технической документации, поэтому необходимо обратиться к соответствующей таблице, где содержатся средние значения параметров стартовой мощности для различных приборов (желательно выбирать максимальную величину).
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
Расчет автоматического выключателя
Одного знания о том, как правильно подобрать розетку недостаточно. Необходимо также грамотно рассчитать соответствующий нагрузке автоматический выключатель для щитка.
Разберем пример расчета, сколько ампер должен быть автомат, чтобы выдерживать оборудование мощностью в 12 кВт в сети 220 и 380 В:
- Согласно стандартной формуле, чтобы узнать требуемую силу тока, необходимо мощность разделить на напряжение.
- Для варианта с номиналом 220 вольт показатель получается таким – 12000 / 220 = 54,5 А.
- Если учесть поправочный коэффициент для данного напряжения, то значение несколько изменится = 12000 / (0,95 * 220) = 57,4 ампер.
- Однако в действительности электроустановки такой силы подключаются к 3-фазной сети с напряжением 380 вольт.
- Рассмотренная выше формула модифицируется = 12000 / (1,73 * 380) = 18,2 А.
- Таким образом, для подключения к 3-м фазам требуется электро-автомат с 3-х-кратно меньшим номиналом (для каждой фазы), чем для 1-фазной сети.
- Обуславливается это равномерным распределением нагрузки по 3-м фазам.
При расчете автоматического выключателя учитывается нагрузка потребителей и напряжение в сетиИсточник a.d-cd.net
Еще одна, не менее важная задача, это правильный расчет электро-автомата по сечению жил электропроводки. При этом чтобы правильно определить, сколько киловатт выдержит автомат в сети 220 В на 10, 16, 25, 32 и 40 ампер, и какого сечения проводку применять для подключения конкретной мощности потребителя, необходимо руководствоваться следующими правилами:
- Системы освещения, сигнализации и подобные маломощные приборы – 1,5 мм², при нагрузке не более 4,2 кВт, автомат 16 А.
- Группы электро-розеток, бытовых обогревателей, электронагревательных установок – 2,5 мм², потреблением до 6 кВт, автомат 25 А.
- Бойлер, системы кондиционирования – 4 мм², нагрузка не более 8,4 кВт, автомат 32 кВт.
- Электроплиты, духовки – 6 мм², предельная мощность 10,1 кВт, автомат 40 кВт.
Автомат с завышенным номиналом не сможет предотвратить перегрев оборудования и проводкиИсточник elektro-tovars.ru
Примеры таблиц
Узнать, сколько киловатт держит автомат 16, 25, 32 ампер и более высокого номинала в однофазной и трехфазной электросети, а также какими характеристиками должна обладать при этом проводка, можно из ниже представленных таблиц.
Расчет автоматического выключателя, мощности потребителя и сечения жил в сети 220 В:
| Сила тока автомата, ампер. | Мощность, кВт. | Сила тока в 1-фазной сети 220 вольт. | Сечение проводника, мм² |
| 16 | 0-2,8 | 0-15,0 | 1,5 |
| 25 | 2,9-4,5 | 15,5-24,1 | 2,5 |
| 32 | 4,6-5,8 | 24,6-31,0 | 4 |
| 40 | 5,9-7,3 | 31,6-39,0 | 6 |
| 50 | 7,4-9,1 | 39,6-48,7 | 10 |
| 63 | 9,2-11,4 | 49,2-61,0 | 16 |
| 80 | 11,5-14,6 | 61,5-78,1 | 25 |
| 100 | 14,7-18,0 | 78,6-96,3 | 35 |
| 125 | 18,1-22,5 | 96,8-120,3 | 50 |
| 160 | 22,6-28,5 | 120,9-152,4 | 70 |
| 200 | 28,6-35,1 | 152,9-187,7 | 95 |
| 250 | 36,1-45,1 | 193,0-241,2 | 120 |
| 315 | 46,1-55,1 | 246,5-294,7 | 185 |
Ввиду равномерного перераспределения нагрузки, мощное оборудование лучше подключать к 3-фазной сетиИсточник ytimg.com
Расчет автоматического выключателя, мощности оборудования и сечения кабеля в сети 380 вольт:
| Сила тока автомата, А | Мощность, кВт | Ток, в расчете на 1 фазу 220В | Сечение жил провода, мм² |
| 16 | 0-7,8 | 0-15 | 1,5 |
| 25 | 8,3-12,8 | 15,8-24,2 | 2,5 |
| 32 | 13,2-16,3 | 24,9-31,0 | 4 |
| 40 | 16,7-20,3 | 31,7-38,6 | 6 |
| 50 | 20,6-25,5 | 39,5-48,5 | 10 |
| 63 | 25,9-32,4 | 49,3-61,4 | 16 |
| 80 | 32,6-40,3 | 62,2-76,6 | 25 |
| 100 | 40-50,3 | 77,4-95,6 | 35 |
| 125 | 50,7-64,8 | 96,5-123,0 | 50 |
| 160 | 65,1-81,2 | 123,7-124,2 | 70 |
| 200 | 81,5-102,7 | 155,0-195,3 | 95 |
| 250 | 103,1-127,7 | 196,0-243,2 | 120 |
| 315 | 128,3-163,1 | 244,0-310,2 | 185 |
| 400 | 163,5-207,1 | 310,9-393,8 | 2х95 |
| 500 | 207,5-259,1 | 394,5-492,6 | 2х120 |
| 630 | 260,1-327,2 | 494,6-622,0 | 2х185 |
| 800 | 328,1-416,2 | 623,9-791,3 | 3х150 |
Видео-советы по расчету розетки, автомата и провода:
Коротко о главном
Для расчета предельно допустимой мощности подключаемого потребителя, необходимо силу тока розетки умножить на величину напряжения в сети. Для обычной бытовой розетки на 16 А и 220 В это показатель равен 3,5 кВт.
При этом в реальности мощность подключаемого оборудования определяется также качеством соединения, контактов и проводки. Кроме того, должны быть правильно подобраны провода по площади сечения жил.
Не последнее значение имеет номинал электро-автомата. Есть 2 варианта его расчета:
- В 1-фазной – мощность делится на напряжение 220 В с учетом поправочного коэффициента 0,95.
- В 3-фазной сети – мощность делится на напряжение 380 В с поправкой 1,73.
Компании производители и марки
Автомат однополюсной ABB 1P C25
Прежде чем выбрать и купить автоматический выключатель C25, следует ознакомиться с представляющими их фирмами и ценой. Известные производители приборов:
- Шведско-швейцарская компания ABB, по праву считающаяся лидером на рынке электротехнической продукции данного класса.
- Автоматические выключатели от Legrand (Франция) не уступают по качеству предыдущей марке, стоимости примерно сравнимы по величине.
- Изделия еще одной французской фирмы (Schneider Electric) хорошо знакомы отечественному потребителю, прекрасно отзывающемуся об этом товаре.
Цена автомата С25 на отечественном рынке колеблется от 100 р. до 100 тыс.р. в зависимости от количества полюсов, фирмы и марки.
Принцип действия
Главным элементом устройства является электромагнитный с тепловым расцепители. Первый гарантирует защиту от замыкания, второй — от перенапряжения. Электромагнитный прибор это катушка с сердечником, которая поставлена на специальной пружине и при нормальном режиме создает электромагнитный вид поля, притягивающий катушечный сердечник. В момент короткого замыкания электроток повышается и превышает номинально заявленный по техническим характеристикам. Этот ток проходит по катушке расцепителя и увеличивает поле. В результате цепь обесточивается.
Автоматический выключатель — прибор, благодаря которому исправно работает все электрическое оборудование в доме и в сети. Чтобы сделать расчет, сколько киловатт выдерживает автомат на 16, 32, 40 и 63 ампер, а также посмотреть их мощность, достаточно воспользоваться приведенной выше таблицей.
Невозможно представить современный мир без электричества. В каждом доме работают различные приборы, и люди порой даже не задумываются о том, какую мощность потребляют все подключенные к электросети аппараты и устройства.
Поскольку обычно в квартире или доме работает много различных приборов, то бесперебойная работа компьютера, холодильника или телевизора и других приборов часто приводит к превышению допустимых норм в электрических сетях, и в результате происходит короткое замыкание.
Помимо прочего, автоматические выключатели можно при необходимости дополнить различными датчиками дистанционного отключения, индикаторами срабатывания и пр., что в итоге сделает использование электроустановки более комфортным и долговечным.
Когда неожиданно в доме или квартире выключается электричество, то начинают искать причину. А она часто кроется в превышении допустимой нагрузки на сеть. Другими словами, в розетки включено намного больше электроприборов, чем было рассчитано при строительстве, либо чем было выделено на конкретного потребителя.
Так как же определить, какую нагрузку выдержит автомат на входе в дом или квартиру, либо на отдельно взятой группе потребления? Есть несколько несложных правил, и если следовать им, проблем с отключением электричества не должно возникнуть
И неважно, какой используется автомат, — 16 ампер или 25 и т.д
