Установка дин рейки. монтаж электооборудования на din-рейке. что такое дин-рейка в электрике, согласно гост: особенности крепления счетчика и других приборов

Конструкция и характеристики

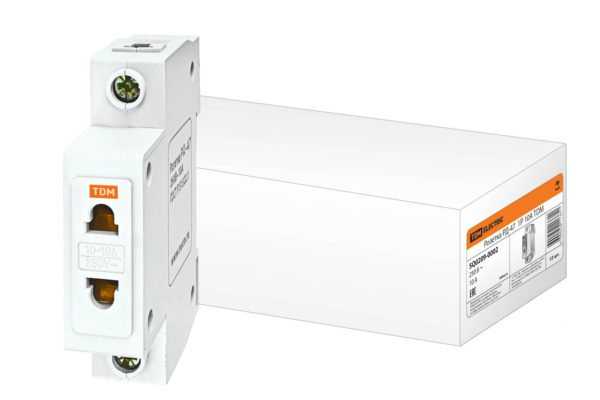

Особенность внутреннего устройства розеток щитовых на DIN-рейку — пластиковая защелка, благодаря которой устройство надежно крепится к дополнительному профилю — рейке.

Существует несколько разновидностей модульных розеток:

1. Без заземления. Небольшого размера, шириной 17,5 мм, а значит, занимают в щитке место 1 стандартного модуля. Это их основное преимущество. Применяются для подключения электроприборов, не требующих заземления, незначительной мощности: паяльников, светильников и т. п. Номинальный ток 6А, 10А.
2. С заземлением. Их ширина значительно больше незаземленных, составляет 2,5 модуля. Благодаря тому, что такие розетки обустроены заземляющими контактами, их применение распространяется на подключение приборов с металлическими составляющими, требующими заземления. Параметр тока составляет 10А и 6А.

Модульные розетки делят по степени защиты от таких вредных факторов, как влага и пыль. Значение указывается в буквенно-численном виде. К примеру, код IP44, где IP — уровень защищенности от проникновения инородных элементов любого размера в корпус устройства, а 44 — степень его влагозащиты.

Размеры модульных розеток установлены мировым стандартом и находятся в таком диапазоне:

• длина (с заземлением): 44 мм, 18 мм;
• высота (с заземлением или без): 45 мм;
• расстояние между краями: 76 мм, 77 мм;
• толщина: 64 мм, 66 мм.

Описание элемента

Итак, din-рейка – это обобщенное название металлического профиля, который применяется в электротехнике. Рейка эта может быть стальной гальванизированной или же просто алюминиевой.

Здесь все зависит от таких параметров, как:

• вес;
• прочность;
• сила тока, пропускаемого через клеммы заземления.

Рейка бывает, как сплошной, так и с регулярным шагом перфорации. Кроме того, есть варианты с предварительной насечкой, что существенно облегчает разделку на определенную длину.

Само же происхождение аббревиатуры «din» очень просто – это сокращенное название Немецкого института по стандартизации: Deutsches Institut fur Normund. Справедливости ради стоит отметить, что такая аббревиатура применяется не только по отношению к рейкам, но и к другим изделия – разъемам, крепежам и прочее.

О методике монтажа

Рассмотрим вкратце метод монтажа на дин-рейку. В поперечном сечении по краям у нее имеются выступы. Они предназначены для того, чтобы удерживать аппарат, который установили на рейку. Но при этом его можно относительно свободно перемещать вдоль нее. Если такая «свобода действий» не приветствуется, то ее можно вовсе исключить. Для этого нужно просто установить по бокам от прибора специальные стопорные элементы, которые также предназначены для установки на дин-рейки.

Стоит отметить, что в щитках, которые используются для монтажа модульной аппаратуры, фиксация нередко выполняется за счет создания наружных отверстий в крышке с учетом реального числа коммутационной техники. Именно поэтому окошки под наружную часть аппаратуры открываются не полностью. Их часть, как правило, закрыта шторками, которые при необходимости легко удаляются. Если же так случилось, что оборудования в щитке меньше, чем можно было бы установить, то все свободные места, которые остались, закрывают специальными заглушками.

Стоит добавить, что все модульные автоматы, рубильники и УЗО оснащаются специальными защелками. Они предназначены для того, чтобы удерживать элемент на дин-рейке. Чтобы установить, верхний паз прибора фиксируют на одном из нижних ее краев. При этом нижний край прибора с незначительным усилием прижимают к рейке до тех пор, пока не послышится явный щелчок.

В случае, когда элемент нужно снять, понадобится плоская отвертка. С ее помощью нужно аккуратно отвести защелку вниз и вынуть прибор из паза. При этом стоит добавить, что есть такие элементы аппаратуры, у которых защелка фиксируется в открытом положении.

Что можно устанавливать на дин-рейку

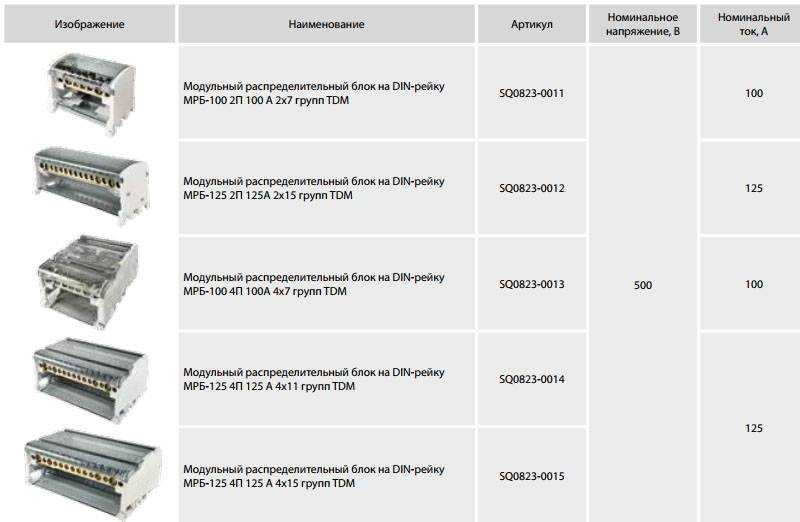

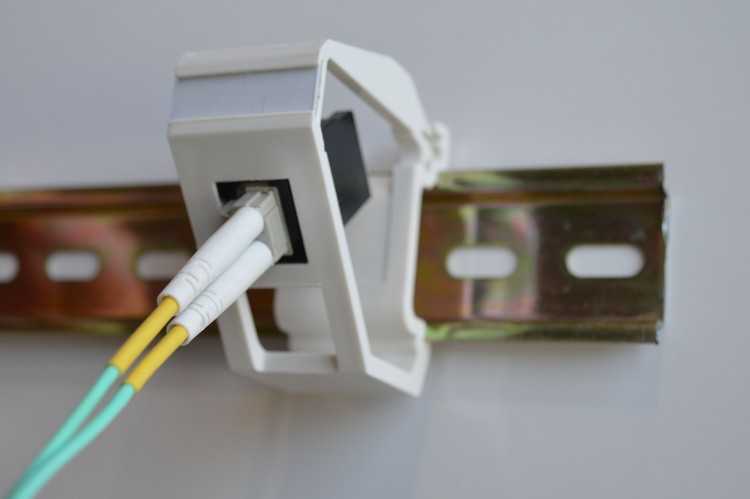

Кроме аппаратов защиты, на дин-рейку можно установить и другие элементы, которые под нее стандартизированы. Это могут быть и электросчетчики, и реле, и устройства автоматики, и клеммы, и сигнальные и управляющие устройства, и нулевые шины. Очень много элементов электрических цепей имеют двойные узлы крепления. За счет этого их можно установить и на дин-рейку, и на обычную классическую поверхность.

Кратко о видах

Было бы неправильно, если бы мы не упомянули о том, что дин-рейки бывают разных видов. Самый распространенный вид – это рейка в исполнении ТН-35-7,5. Как понять эти цифры? Очень просто рейка имеет в ширину тридцать пять миллиметров, а в высоту семь с половиной. Также есть другая модификация – с высотой в пятнадцать миллиметров, то есть дин-рейка ТН-35-15. Такой вариант довольно часто применяется в навесных и напольных щитках. Стоит отметить, что такие рейки еще называют рейками Ω-типа. Откуда такое название просто понять, если внимательно рассмотреть данный элемент в профиль.

Если же говорить о длине, то по стандарту она имеет два метра. Но это не всегда удобно, поэтому в большинстве магазинов дин-рейки продают отрезками по двадцать сантиметров.

Как установить?

Инструкция для установки din рейки проста:

• Сушка древесины в сушильных камерах: особенности процесса

• Пластиковые электрические щиты

• Подробнее о дизельных генераторах

Определить место для монтажа планки (важно при организации пространства заранее и визуально спланировать нахождение всех элементов системы, чтобы исключить путаницы, загромождения и лишних отверстий в стенке щитка). Отмерить расстояние и при необходимости отрезать нужную длину

Наметить места креплений на стенке щитка и рейке (достаточно одного крепежа на каждые 7-10 см). Если профиль литой, дрелью сделать отверстия на поверхности. Приложить рейку к стенке щитка. Зафиксировать саморезами или болтами. Проверить надежность креплений.

Виды

Выпускаются они разные по размерам и форме. Понятно, в небольшой щиток нужно ставить короткую рейку. А длинную даже иногда называют DIN-рельса. Рейка крепится шурупами или болтами, для чего на ней изготовитель уже высверлил ряд продолговатых отверстий. Выпускаются и без отверстий, что, в общем-то, придает немного большую твердость. При монтаже тогда нужно будет точно высверлить там, где рейка будет крепиться к основанию. Материал — алюминий или сталь, оцинкованная или нержавеющая

Собственно, бывает важна надежность, а не физическая легкость, чтобы рейка твердо удерживала установленные на ней модули, потому что это чаще всего очень важно и для питания квартиры, и для ее безопасности, и для оборудования. Что нужно монтировать один раз, но со стопроцентным доверием к результатам. Играет роль производитель

Собственно, его культура производства. Что всегда можно увидеть по отсутствию заусенцев, строго выдержанной линейности формы, а также размерам, толщине и качеству металла. Популярных производителей можно назвать несколько: ABB, IEK, ДКС. Но производством электро-аксессуаров занимаются многие известные фирмы, поэтому лучше руководствоваться при выборе соображениями принципиального характера

Играет роль производитель. Собственно, его культура производства. Что всегда можно увидеть по отсутствию заусенцев, строго выдержанной линейности формы, а также размерам, толщине и качеству металла. Популярных производителей можно назвать несколько: ABB, IEK, ДКС. Но производством электро-аксессуаров занимаются многие известные фирмы, поэтому лучше руководствоваться при выборе соображениями принципиального характера.

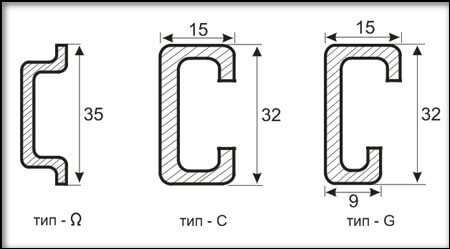

Профилей выпускается три.

Ω-образный (омега). Наиболее часто употребляем. На нее крепятся автоматы, приборы учета.

DIN-рейка омега

C-образный. На них ставятся аппаратные зажимы, клеммные колодки.

DIN-рейка С

G-образный профиль. Почти такая же, как рейка типа С, только под специфические зажимы.

DIN-рейка типа G

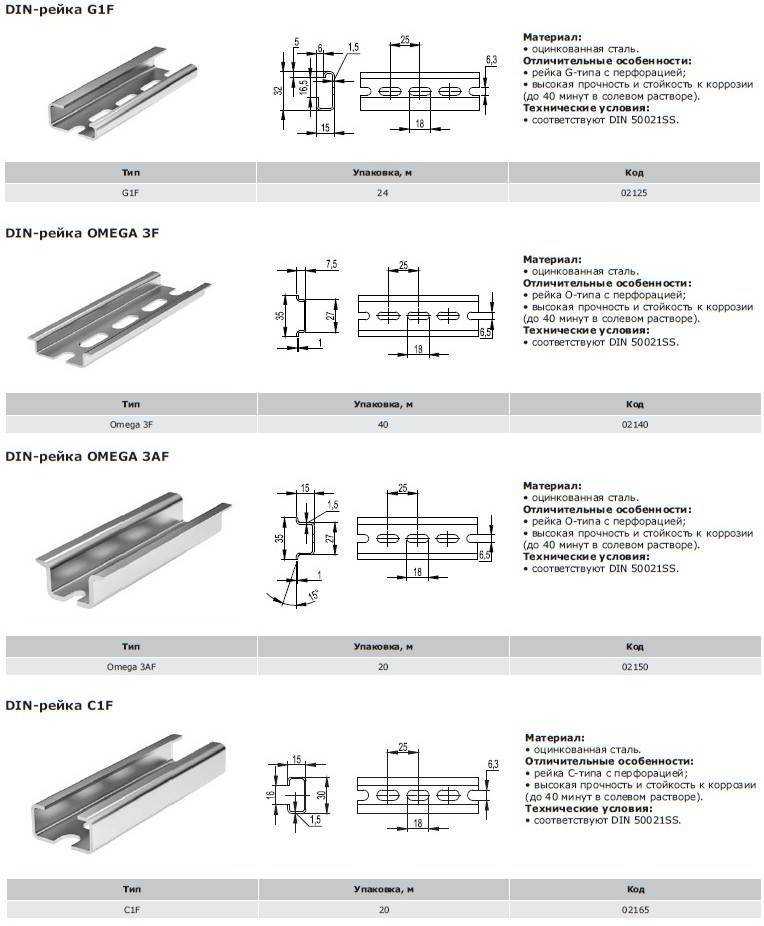

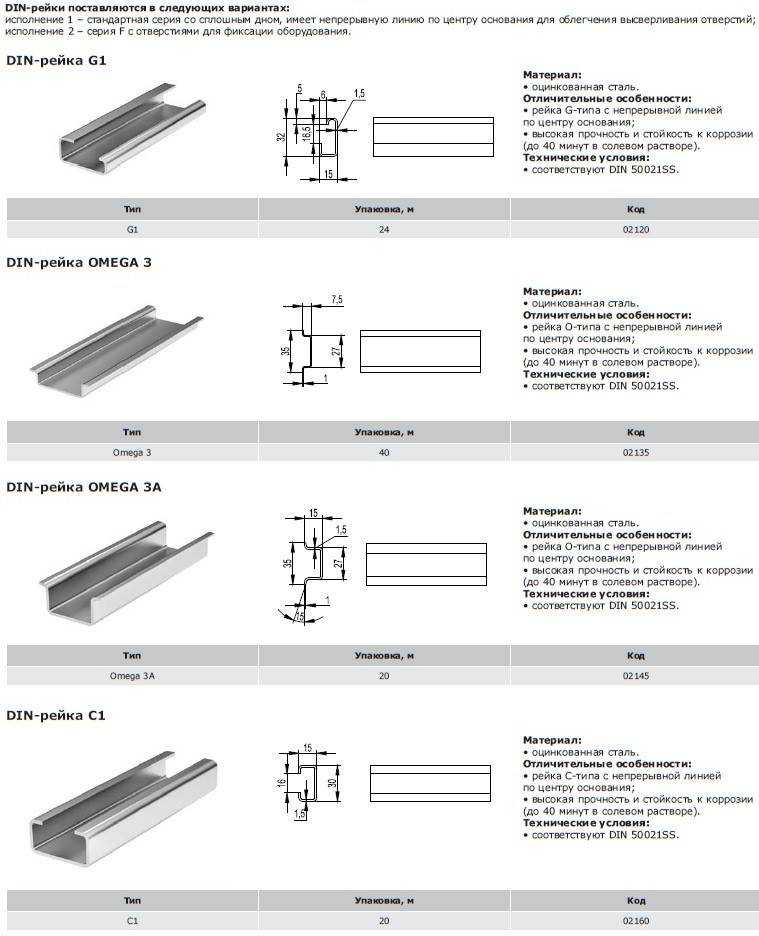

Разновидности DIN-реек

Ввиду того, что для крепления модульной розетки зачастую используют дин рейки, рассмотрим их разновидности.

В зависимости от профиля различают несколько видов приспособления:

Ω-тип (Омега) или ТН35. Свое название данный тип получил благодаря изогнутым наружу концам рейки. В сечении изделие напоминает букву Омега греческого алфавита. Иное название взято из-за унифицированного размера, ее ширина составляет 35 мм. Этот вид является модерновой и наиболее используемой разновидностью приспособления. В нашей стране она классифицируется как рейка для установки и крепления низковольтных приборов управления и распределения. Кроме того, есть вспомогательная модификация типа Омега с уменьшенной шириной и толщиной профиля. Она не предназначена для монтажа оборудования, но используется для крепления зажимов с тем, чтобы соединять провода монтируемых приборов.

G-тип. По внешнему виду изделие напоминает букву G латинского алфавита – от этого и получило свое название. Его концы загнуты во внутреннюю часть профиля, один из которых меньше и ниже другого. Применяется при установке и обсаживании колодок для соединения проводов, аппаратных зажимов и клемм. С-тип. Также, как и предыдущий тип, данная разновидность получила название благодаря форме профиля, концы которого загнуты внутрь и имеют одинаковую длину, напоминающий букву С. Область применения рейки данного типа аналогична G-типу. Тем не менее, определенные устройства или дополнительные приборы, которые требуется установить в щитке, крепятся исключительно на такую форму рейки.

Кроме своей конфигурации дин рейки различаются по материалу изготовления:

1. Сталь со специальным покрытием. Является одним из основных видов материала. Дополнительный слой покрытия обеспечивает защиту изделия от негативного воздействия внешней среды и предотвращает коррозионное разрушение.
2. Медь.
3. Алюминий.

В зависимости от производителя приспособления могут иметь отверстия или насечки, позволяющие без труда их закрепить или разделить на отрезки необходимой длины.

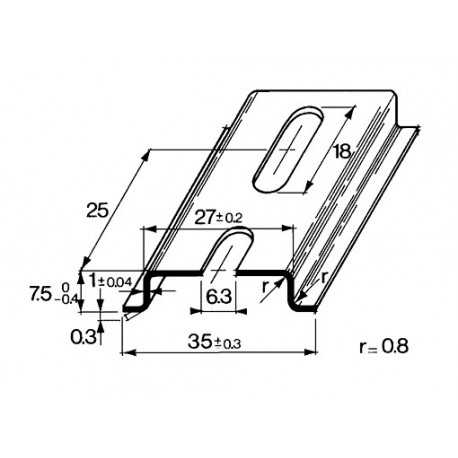

Касательно размеров реек, следует заметить, что они стандартны:

• 35х7,5 мм – наиболее распространенный вариант ввиду того, что большинство электроприборов рассчитано для монтажа посредством реек с данными параметрами;
• 35х15 мм – используется в некоторых областях промышленности для монтажа и крепления профессиональных электротехнических установок;
• 15х5 мм – применяется для установки нестандартных навесных установок, задействованных в узких промышленных областях.

90.02 Розетка на DIN рейку, 8PIN, 10А, 250В~, на панель, Finder

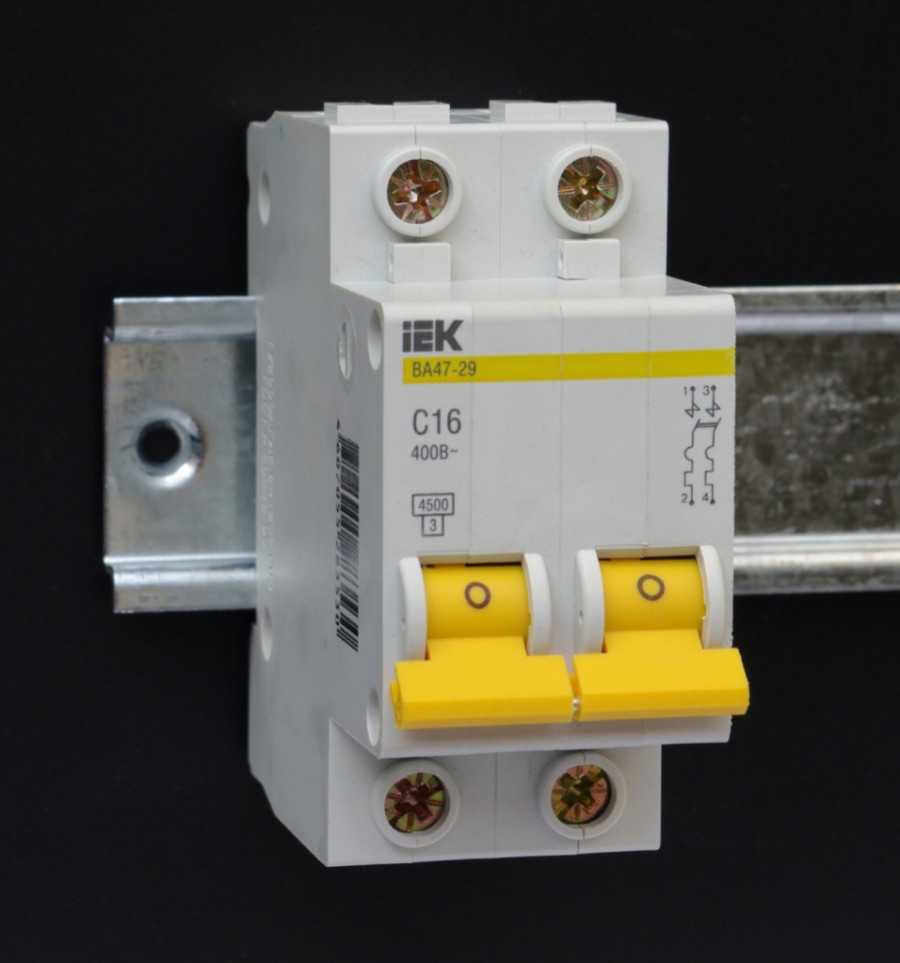

Установка автомата

В качестве примера можно рассмотреть монтаж автовыключателя к монтажной рейке в электрощитке.

Для закрепления на рейке на корпусе приборов имеется специальный зажим

Крепление рейки в корпусе щитка осуществляется при помощи винтов. Электрощитки могут поставляться в разобранном виде, причем часто комплектуются уже установленной планкой.

Далее следует выполнить установку на рейку автовыключателя, для чего один край устройства крепится к верхней части планки и нажать до легкого щелчка на корпус автомата. В принципе, на этом установка прибора окончена.

Каждый прибор модульного типа на монтажной рейке может свободно перемещаться во все стороны по горизонтали. Это позволяет при необходимости поменять место расположения автомата, просто передвинув его.

Провода к расположенному внутри щитка автомату подключаются через питающий кабель и провод, идущий от потребителя электроэнергии.

Подключается сначала питающий провод, для чего необходимо:

• выкрутить расположенную сверху крепежную защелку;
• подсоединить питающий провод к клемме;
• затянуть крепление.

Для подключения потребителя выполняются те же действия.

Установка на старых щитах

Монтаж реек в электрощитках старого типа зачастую осуществляется на поверхности, не приспособленные для выполнения такой работы. Удивляться здесь нечему — щитки советского производства изготавливались еще в то время, когда DIN-реек еще не существовало.

Необходимость монтажа в старом электрощитке обусловлена установкой в него же нового оборудования — замена либо монтаж дополнительных автовыключателей либо других приборов:

• УЗО;
• дифавтоматов;
• реле для контроля фаз;
• ограничителей повышения напряжения;
• модульных приборов;
• малогабаритных электросчетчиков;
• пакетников и других устройств.

В отличие от электрощитов или боксов современного образца, в которых Дин-рейка ставится в уже подготовленные места и закрепляется посредством саморезов либо болтов, со старыми щитами придется немного повозиться.

Установка рейки в старый щит выполняется в следующей последовательности:

• в платформе щита, выполненной из металла, устраивается два отверстия;
• в отверстиях нарезается резьба;
• выполняется закрепление рейки при помощи двух болтов;

Как правило, в платформах старых щитов имеется достаточно отверстий, потому можно обойтись и без сверления.

Немаловажно учитывать и размеры приобретаемой рельсы. Для типа «С» ширина и высота установлены в пределах 15 на 32, для вида «G» — 15 (верх), 9 (низ) на 32, а «Омега» имеет три вариации: 15*35, 7,5*35 и 5*15

• Поставка шкафов управления насосами

• Вместо двери в комнату шкаф купе

• Примета про вещи в шкафу

• Шкафчики на балкон из пвх

• Шкаф купе для одежды и обуви

Виды

И прежде чем перейти к видам, стоит описать те отличия, что в них могут быть. В основном изменяются:

• вес;
• прочность;
• сила проводимого тока через клеммы;
• материал: сталь и алюминий;
• перфорация: сплошная и регулярная;
• насечка: либо есть, либо нет.

И если речь идет о стандартах, то нужно понимать, что сделать унификацию в крепежах электрических устройств и рейках — нельзя. А потому существует три разновидности, применяемые по ситуации:

1. Омега-тип. Наиболее популярный и закрепленный в российском ГОСТе вид, что зачастую именуется как TH35. Его ширина составляет 35 мм, хотя также на рынке присутствует версия с меньшим форматом в толщине и ширине. В основном такие уменьшенные версии используется для клемм, а не аппаратов. Помимо материала также есть его обработка, наиболее популярные из которых анодирование, гальванизация и оцинковка.
2. С-тип. Имеет габариты, схожие с омегой, — 32 мм. Концы в таком виде загибаются во внутрь, что визуально напоминает букву С. В основном используется для зажимов и клеммных колодок, однако существует ряд устройств, для которых С-тип также является наиболее приемлемым.
3. G-тип. Идентичная С-виду модель, за исключением одного отличия — один из концов меньше и уже другого. Визуальная ассоциация с буквой G. Применяется также для зажимов, однако разница в формах необходима для гибкости установки в недоступных местах и специфики оборудования.

Если требуется установить клемму, то зачастую пригодится омега-тип. Все остальные в большинстве случаев используют строители. Если же делать ремонт, то придется самостоятельно либо изначально подойти к выбору рейки ответственно, либо получить консультацию опытных строителей.

Ограничитель на din рейку – удобство монтажа

Приветствую всех посетителей на сайте «Электрик в доме». После бурных праздников решил немного поработать. Сегодня хочу поделиться одной фишкой, которая поможет немного облегчить сборку электрощитков. Фишка называется металлический ограничитель на дин рейку yxd10. Суть его заключается в жесткой фиксации установленного на дин рейке оборудования. То есть фиксирует автоматы, узо, дифы и любое другое оборудование именно на том месте оно должно находиться. В данной статье представлен ограничитель на din рейку от компании iek.

Какой плюс в этом устройстве? Зачем оно вообще нужно? По правде говоря, должен сказать, что данные вопросы задают не только новички, а даже некоторые мои знакомые профессионалы которые занимаются электромонтажом уже не первый десяток лет. На работу оборудования ограничители не как не влияют, щиток будет корректно работать и без них (если конечно все правильно подключено)

Но с помощью ограничителей можно придать щитку некий эстетичный вид, что не мой взгляд немало важно при эксплуатации

Когда собираешь щит, хочется чтобы все выглядело красиво и опрятно. Модульное оборудование, установленное на рейке, должно быть расположено четко по линии. А бывает так что, установил десяток автоматов на дин рейке, подключил их, все вроде нормально. Но со стороны смотришь — все перекошены.

Один влево ушел, другой вправо, третий вниз, в общем, кто в лес кто по дрова. А если в щите не хватает места, и провода задевают установленное на рейке оборудование, то это вообще жесть, все будет выглядеть как после взрыва.

Честно говоря, найти ограничитель на дин рейку очень трудно, я оббегал все магазины в своем городе, нигде их нет. Скорей всего это связано с их малым спросом. Владельцы магазинов просто не хотят закупать товар, который не пользуется спросом. Пришлось заказывать в интернете. Благо там их навалом. Возможно, вам повезет больше, вы найдете их в наличии.

Раньше ограничителями yxd10 я не пользовался. Узнал и них на одном из форумов по электрике — mastercity.ru. Решил попробовать и не пожалел.

А еще их очень удобно применять, когда устанавливаешь небольшое количество защитных устройств (два, три). Например в этажных щитах, когда выполняешь замену старых советских автоматов на современные. У меня был один случай, когда в этажном щите нужно было заменить старый пакетник и два автомата, которые шли на квартиру.

Вместо пакетника нужно было установить один двухполюсный автомат на 25 А (вводной), а вместо старых автоматов два однополюсных на 16 А. Все из нужно где то разместить и зафиксировать. А как их зафиксировать? Конечно же, нужно брать кусок дин рейки, крепить ее к корпусу щита, а уже на нее цеплять автоматы. Так я и сделал. Прихожу через пол года, открываю щиток и удивляюсь. На тот кусок дин рейки, что я крепил (длиной он примерно 10 см), кто то додумался поставить свои автоматы, сдвинув при этом мои. Причем, так что один из моих автоматов соскочил и практически висел в воздухе.

Пришлось снимать всю эту красоту, ставить рейку подлиннее и фиксировать свои автоматы с помощью ограничителей на дин рейку yxd10. После этого автоматы не ездят, и их уже точно никто не сможет сдвинуть.

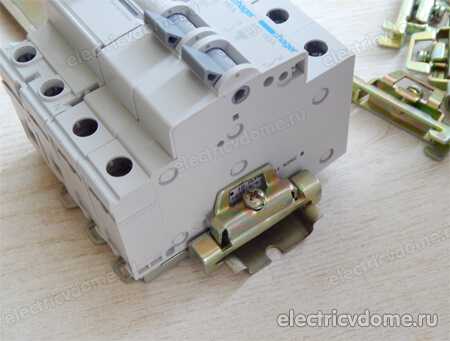

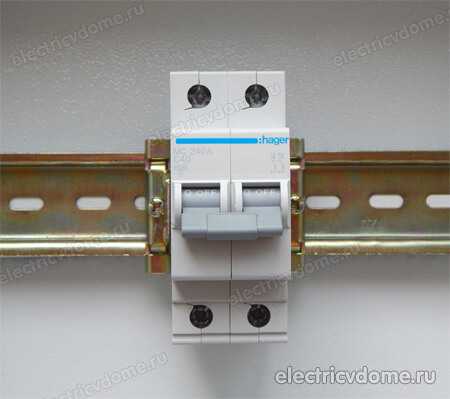

Как зафиксировать автоматы ограничителем

Как зафиксировать автоматы на дин рейке с помощью ограничителя. Все очень просто. Сам ограничитель изготовлен из оцинкованной стали и имеет форму в виде скобы.

На рейке он фиксируется с помощью прижимной пластины, которая упирается в рейку при закручивании винта. Для того чтобы зафиксировать автоматы или любое другое оборудование, берем ограничитель устанавливаем его в нужном месте щита и закручиваем винт расположенный сверху. Одна опорная точка у нас есть.

Затем устанавливаем на din рейку автоматы, узо, клеммники (все что нужно по проекту щита), и плотно прижимаем их к ограничителю. Затем берем второй ограничитель на дин рейку yxd10, прижимаем его к крайнему автомату и закручиваем винт. Модулька которая расположенная между этими двумя ограничителями надежно зафиксирована, не двигается влево-вправо и уж точно не соскочит.

Похожие материалы на сайте:

• Щит для квартиры hager cosmos
• Ужас в этажном щите

Информация

Быстрый монтаж электрооборудования — только на дин-рейки!

Предлагаем перфорированные полосы:

• 75 мм;
• 300 мм;
• 500 мм;
• 1000мм;
• 2000мм.

Это стальные монтажные рейки с профилем Omega шириной 35 мм. Изначально модель была разработана в Германии и получила название DIN-рейка (DIN — Deutsches Institut fur Normund — Немецкий институт стандартизации). С 2004 года согласно ГОСТ Р МЭК 60715-2003 это стандартный монтажный профиль в России.

Использование

Направляющие крепления предназначены для монтажа модульного электрооборудования.

Используется для крепежа:

• автоматические выключатели;
• дифференциальные автоматы;
• УЗО;
• электросчетчики,
• реле, контакторы и пускатели;
• кроссовые и клеммные модули;
• электрические розетки;
• коммутационное оборудование.

С помощью изделий этого типа оборудование устанавливается в электрические шкафы, шкафы и монтажные коробки. Использование DIN-рейки, компактные размеры оборудования и электротехнической продукции позволяют разместить больше оборудования в типовых корпусах. Это экономит место для установки, а простота установки экономит время.

Классификация

Динрейки различаются:

• материал изготовления (сталь, алюминий);
• длина (от 75 до 2000 мм);
• наличие перфорации (сплошная, перфорированная);
• толщина профиля (от 0,8 до 1,5 мм);
• форма профиля (омега, G-направляющая, S-направляющая).

Представленный ассортимент

В магазине 220pro вы можете купить DIN-рейки из оцинкованной стали производства России и Италии. Ширина профиля 35 мм, высота 7,5 мм, тип «Омега».

В зависимости от толщины и длины изделия делятся на разные группы нагрузки.

Для легких нагрузок

Оцинкованная сталь — толщина 0,8 мм, алюминий — 1 мм, длина 75-100 мм. Назначение: для крепления отдельных элементов (автоматы, УЗО, питатели).

Для средних нагрузок

Сталь — 0,8 мм, алюминий — 1,1 мм, длина 300-1000 мм. Применяется для монтажа автоматических выключателей, УЗО, источников питания, кросс-модулей, реле и модульного коммутационного оборудования.

Для больших нагрузок

Сталь — 0,8 мм, алюминий — 1,4 мм, длина 500-1000 мм. Для крепления любого типа изделий: автоматы, дифавтоматы, УЗО, преобразователи частоты, контакторы и пускатели, блоки питания, кросс-модули, реле, силовые машины.

Для максимальных нагрузок

Сталь — 1,0 мм, алюминий — 1,5 мм, длина 1000-2000 мм. Применяется для установки тяжелого оборудования: преобразователей частоты, контакторов, оборудования плавного пуска, электрических машин. Оптимальный вариант для профессионального монтажа с минимальным количеством вырезок.

Разные типы и дополнительные аксессуары

Помимо стандартной ширины 35 мм, выпускаются планки меньшего размера 15 мм и высотой 5 мм. Применяются для установки терминалов и другой легкой электромонтажной продукции.

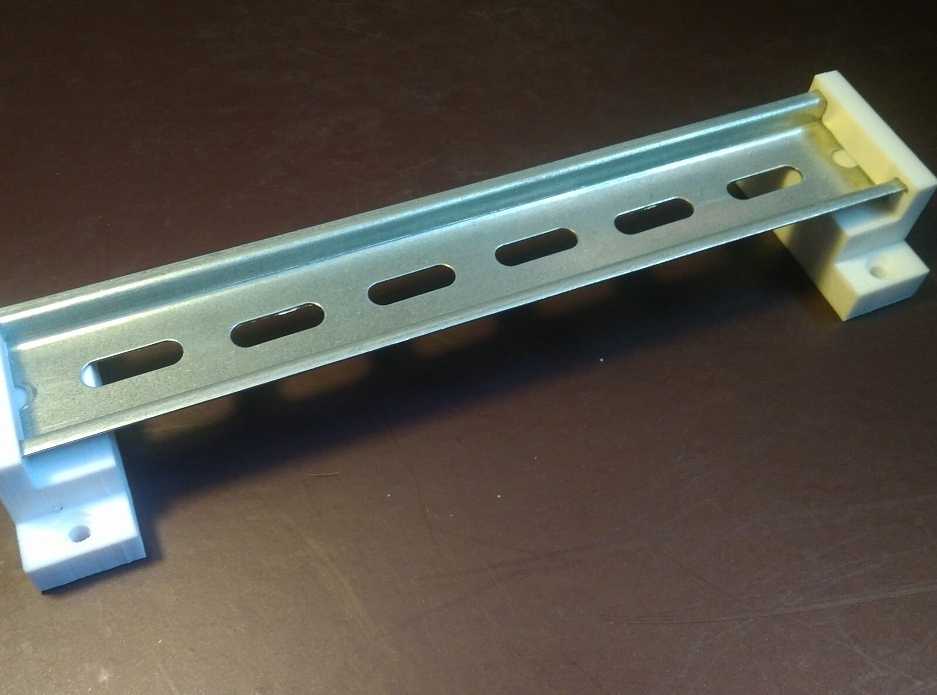

Держатель Dinraki (кронштейн) используется как дополнительный аксессуар. Установка опоры позволяет «посадить» рейку под углом, повернув нижнюю сторону «вперед» мастера, направляя работу. При установке клеммных колодок или кросс-модулей на такую ​​наклонную DIN-рейку электрик получает удобный доступ к контактным группам. Это упрощает подключение кабелей, особенно при разводке питания группе потребителей.

Преимущества использования дин-реек:

• типоразмер (подходит для всех видов электрооборудования и изделий);
• безопасный монтаж проводки открытого типа;
• подходит для электрических щитов, ящиков;
• высокая скорость сборки отдельных модулей на рейке (3-5 секунд);
• быстрый монтаж и демонтаж оборудования;
• перфорация для удобного крепления на саморезы;
• насечки по длине дорожки под обрезку по размеру;
• установка большого количества оборудования на небольшой площади без потери качества соединений;
• доступные цены;
• соответствие требованиям ГОСТ и МЭК.

Фото din рейки

Быстрый монтаж электрооборудования — только на дин-рейки!

Мы предлагаем перфорированные рейки:

• 75 мм;
• 300 мм;
• 500 мм;
• 1000 мм;
• 2000 мм.

Это монтажные рейки из стали профиля «Омега» шириной 35 мм. Первоначально модель разработана в Германии и получила наименование DIN-рейки (DIN — Deutsches Institut fur Normund — Немецкий институт по стандартизации). С 2004 года по ГОСТ Р МЭК 60715-2003 является стандартным монтажным профилем в России.

Использование

Монтажные крепежные дин рейки предназначены для установки модульного электрооборудования.

Используются для крепежа:

• автоматических выключателей;
• дифференциальных автоматов;
• электросчётчиков,
• реле, контакторов и пускателей;
• кросс-модулей и клемм;
• электророзеток;
• коммутационной аппаратуры.

С помощью изделий данного типа выполняется монтаж оборудования в электрощиты, шкафы и установочные боксы. Использование дин-реек, компактные размеры электрооборудования и изделий позволяют размещать в типовых корпусах большее число аппаратуры. Это обеспечивает экономию монтажных площадей, а удобство установки экономит время.

Классификация

Динрейки различаются по:

• материалу изготовления (стальные, алюминиевые);
• длине (от 75 до 2000 мм);
• наличию перфорации (сплошные, перфорированные);
• толщине профиля (от 0,8 до 1,5 мм);
• форме профиля (омега, Г-рейки, С-рейки).

Представленный ассортимент

В магазине 220pro можно купить стальные оцинкованные дин-рейки производства России и Италии. Ширина профиля 35 мм, высота 7,5 мм, тип «Омега».

В зависимости от толщины и длины изделия делятся на несколько групп по нагрузке.

Для малых нагрузок

Стальная оцинкованная — толщиной 0,8 мм, алюминиевая — 1 мм, длина 75-100 мм. Предназначение — для крепежа отдельных элементов (автоматы, УЗО, блоки питания).

Для средних нагрузок

Стальная — 0,8 мм, алюминиевая — 1,1 мм, длина 300-1000 мм. Используется для монтажа автоматов, УЗО, блоков питания, кросс-модулей, реле и коммутационной модульной аппаратуры.

Для увеличенных нагрузок

Стальная — 0,8 мм, алюминиевая — 1,4 мм, длина 500-1000 мм. Для крепежа любого типа изделий: автоматы, дифавтоматы, УЗО, преобразователи частоты, контакторы и пускатели, блоки питания, кросс-модули, реле, силовые автоматы.

Для максимальных нагрузок

Стальная — 1,0 мм, алюминиевая — 1,5 мм, длина 1000-2000 мм. Применяется для установки тяжелого оборудования: преобразователей частоты, контакторов, аппаратуры плавного пуска, силовых автоматов. Лучший вариант для профессионального монтажа, с минимальным количеством обрезков.

Разные типы и дополнительные аксессуары

Кроме стандартной ширины в 35мм выпускаются рейки меньшего размера на 15 мм с высотой в 5 мм. Их используют для установки клемм и других лёгких электромонтажных изделий.

В качестве дополнительного аксессуара применяется держатель динрейки (кронштейн). Установка держателя позволяет «посадить» рейку под углом, поворачивая нижнюю сторону «лицом» к мастеру, ведущему работы. При закреплении клеммников или кросс-модулей на такую наклонную дин-рейку, специалист-электромонтажник получает удобный доступ к группам контактов. Это облегчает подключение кабелей, особенно при разводке одного питающего на группу потребителей.

Преимущества использования дин-реек:

• стандартные размеры (подходит для любых типов оборудования и электроизделий);
• безопасный монтаж электропроводки открытого типа;
• подходит для электрощитов, боксов;
• высокая скорость монтажа отдельных модулей на рейку (3-5 секунд);
• быстрая установка и демонтаж аппаратуры;
• перфорация для удобства крепления на винты;
• насечки по длине рейки для нарезки в размер;
• монтаж большого числа оборудования на небольшой площади, без потери качества соединений;
• доступные цены;
• соответствие требованиям ГОСТ и IEC.

Очень часто, при проведении электротехнических работ возникает необходимость в качественном закреплении каких-либо электрических приборов. В качестве крепежного материала, широкое распространение получили ДИН-рейки. Тем не менее, многие не знают, что это такое и для чего нужна DIN-рейка.

Габариты автоматических выключателей для монтажа на DIN-рейку

Под дин-рейкой понимается специальная крепежная планка, размещаемая в распределительных шкафах и в подобных им сборных конструкциях. Основное ее назначение – служить основанием для крепления УЗО, автоматических выключателей и других защитных устройств, обслуживающих силовую линию питания. Дин-рейка стандартного размера может вместить сразу несколько образцов приборов различного класса, включая мощные магнитные пускатели. Все зависит от того, какова конкретная ширина модульного автомата, определяемая его функциональным назначением.

1. Виды дин-реек
2. Особенности применения
3. Размеры и способ установки
4. Расчет ширины модуля
5. Материалы для изготовления и нагрузочные характеристики
6. Нагрузочные характеристики
7. Как выбрать рейки для установки в шкаф

Виды дин-реек

Установка автоматического выключателя на din-рейку

В зависимости от формы крепежной планки известные образцы изделий этого класса делятся на следующие виды:

• рельсы ТН типа (их разновидности – ТН 15, ТН 35, ТН 75);
• изделия класса «C» (C20, 30, 40, 50);
• планки G-типа (G 32).

Первая из этих конструкций по форме напоминает букву греческого алфавита «омега» и является самой распространенной среди выпускаемых промышленностью образцов. На ней традиционно крепятся корпуса электросчетчиков и автоматов.

У С-образных моделей боковые края загнуты вовнутрь, благодаря чему ее профиль позволяет фиксировать клеммные колодки особой формы и конструкции. G-планка является слегка измененной модификацией, используемой крайне редко и применяемой для тех же целей. Длина этих крепежных изделий в зависимости от производителя варьируется в пределах от 7,5 см до 2 метров, что позволяет размещать на них от 4 до 96-ти штук защитных приборов при стандартной ширине одного модуля автомата.

Преимущество первых конструкций – в удобстве установки, поскольку при наличии отверстий, набитых с шагом 10-15 мм, крепить стальную рейку намного проще. Зато литые образцы более прочные и надежные. Они не деформируются при наличии большого числа автоматов в распределительном щитке.

Особенности применения

ДИН рейка – это зарубежное изобретение, получившее свое название от немецкого стандарта, обозначаемого как DIN 43880-1988. У нас в стране их применение регламентируется ГОСТом Р МЭК 60715-2003 года. Эти изделия иногда называют монтажным рельсом. Полное название выглядит так: «рейка монтажная для фиксации защитных устройств в низковольтном оборудовании распределения и управления электрическими сетями».

В соответствии с этим определением область ее применения распространяется на следующие случаи:

• необходимость установки в распределительном шкафу электрических счетчиков и других образцов измерительной аппаратуры;
• потребность в размещении там же защитного оборудования (УЗО, дифавтоматов, реле напряжения и тому подобное);
• при желании вмонтировать в шкаф специальную соединительную фурнитуру.
