Вентиляция погреба в гараже своими руками: варианты и нюансы обустройства

Как правильно сделать вентиляцию в гараже

Верное решение – разработка схемы еще на этапе проектирования постройки. Это связано с тем, что во время возведения здания удобнее создавать функциональные отверстия в стенах и потолке

Принимается во внимание площадь, высота стен, количество этажей и число автомобилей, на которые рассчитывается помещение. По этим факторам определяется вид вытяжного устройства, который будет обеспечивать проветривание наилучшим образом

Все системы вентиляции можно разделить на 3 типа:

Естественная. Эта конструкция основана на принципах аэродинамики, воздушные потоки свободно циркулируют без какого-либо вмешательства извне.
Механическая, или принудительная. Используются автоматическое оборудование, которое обеспечивает идеальное проветривание.
Комбинированная – сочетание первых двух видов. Самостоятельно перемещение потоков дополняется действием специализированного оборудования.

Выводные и вводные пути собираются из металлических, асбестовых или из пластиковых труб. Для выбора необходимого диаметра требуется оценка газовых объемов в помещении. По действующим нормативам он рассчитывается по такому принципу: 1,5 см диаметра трубы на 1 квадратный метр площади. Например, если размер постройки 10 кв. м., то для обустройства всей конструкции потребуется 2 отрезка трубы с диаметром в 15 см.

Применяется еще один способ расчета вентиляции, который более подходит для монтирования одноканальной автоматизированной системы. По этой формуле третья часть площади должна соответствовать общей величине вентиляционных отверстий.

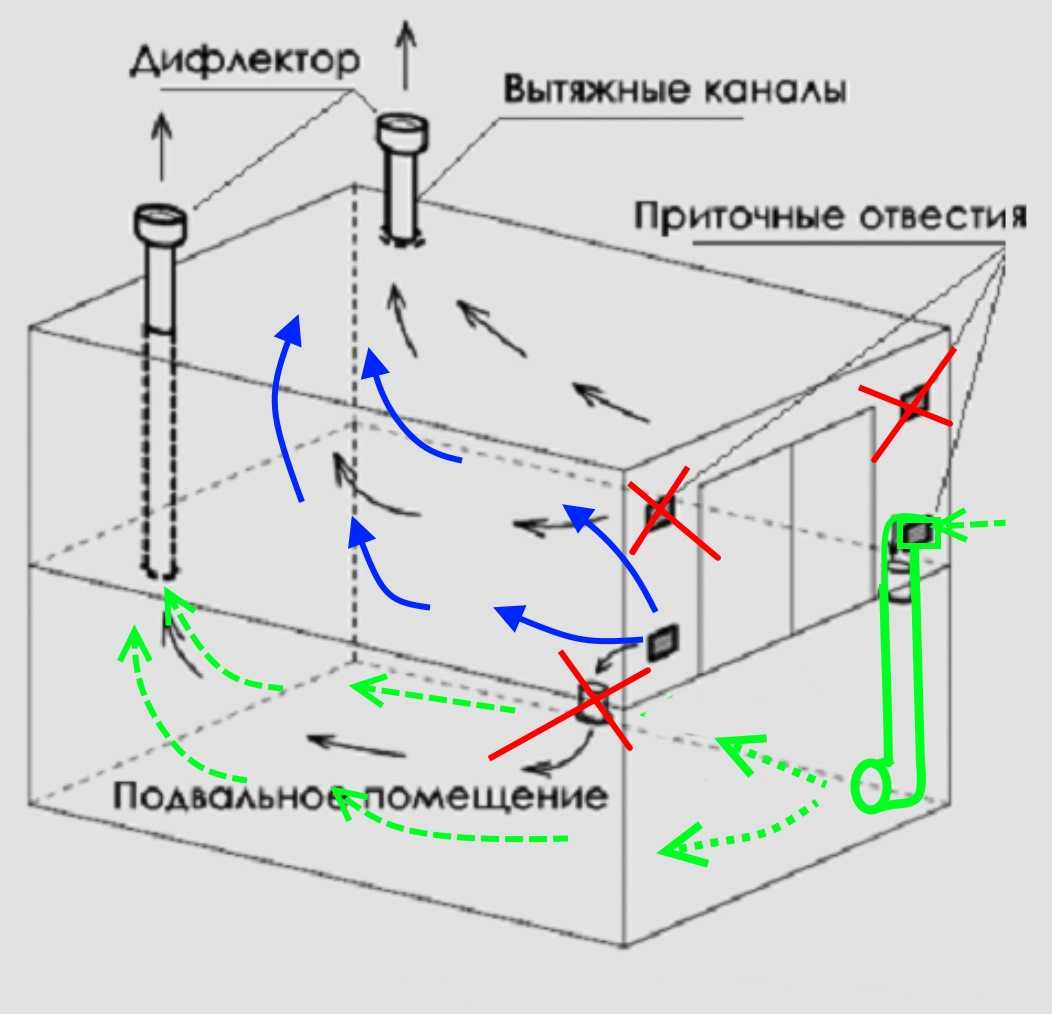

Схема вентиляции гаража

Особенности качественной вентиляции в гараже

При внедрении системы руководствуются следующими общепринятыми правилами организации естественной приточно-вытяжной вентиляции:

воздухозаборник должен находиться почти вровень с полом (10 см над ним), возвышаясь снаружи примерно на 30 см над землей;
на отверстие трубы надевается заслонка из мелкой сетки для защиты коммуникаций от осадков и насекомых;
вытяжка монтируется на уровне потолка;
верхняя часть воздуховода (или по-другому «гриб») размещается непосредственно на крыше здания;
труба должна возвышаться над крышей гаража не менее чем на 50 см.

Вентиляция в неотапливаемом гараже

Можно нагревать поступающий воздух электричеством, но это достаточно дорогостоящий вариант. В таком случае лучше использовать рекуператоры, представляющие собой специальные устройства, нагревающие входящие воздушные массы за счет передачи им части тепловой энергии выходящих воздушных масс. Однако есть и другой, не менее эффективный способ обогрева: использование водонагревателя. Для гаражей, которые пристроены к дому и имеют систему отопления, это идеальный вариант.

Гаражные кооперативы.

Вентиляция в металлическом гараже

Как правило, большинство гаражей изготовлены из металла

Примите во внимание следующее, чтобы обустроить грамотную систему воздухообмена:

поскольку смотровой ямы нет, то необходимость проветривать подземную зону отсутствует;
поскольку гараж сделан из металла, влага и конденсат представляют опасность как для автомобиля, так и для гаража;
помещение гаража обычно не отапливается. В результате перепады температуры становятся обычным явлением, которое возникает в течение всего года, способствуя образованию конденсата и сырости;
в связи с отсутствием доступа к электрической сети возможность установить систему принудительной вентиляции отсутствует.

В результате владельцы гаражей вырезают два прямоугольных отверстия в передней и задней частях гаража под крышей, которые затем закрываются решетками. Это позволит воздуху беспрепятственно циркулировать внутри помещения.

Гаражи.

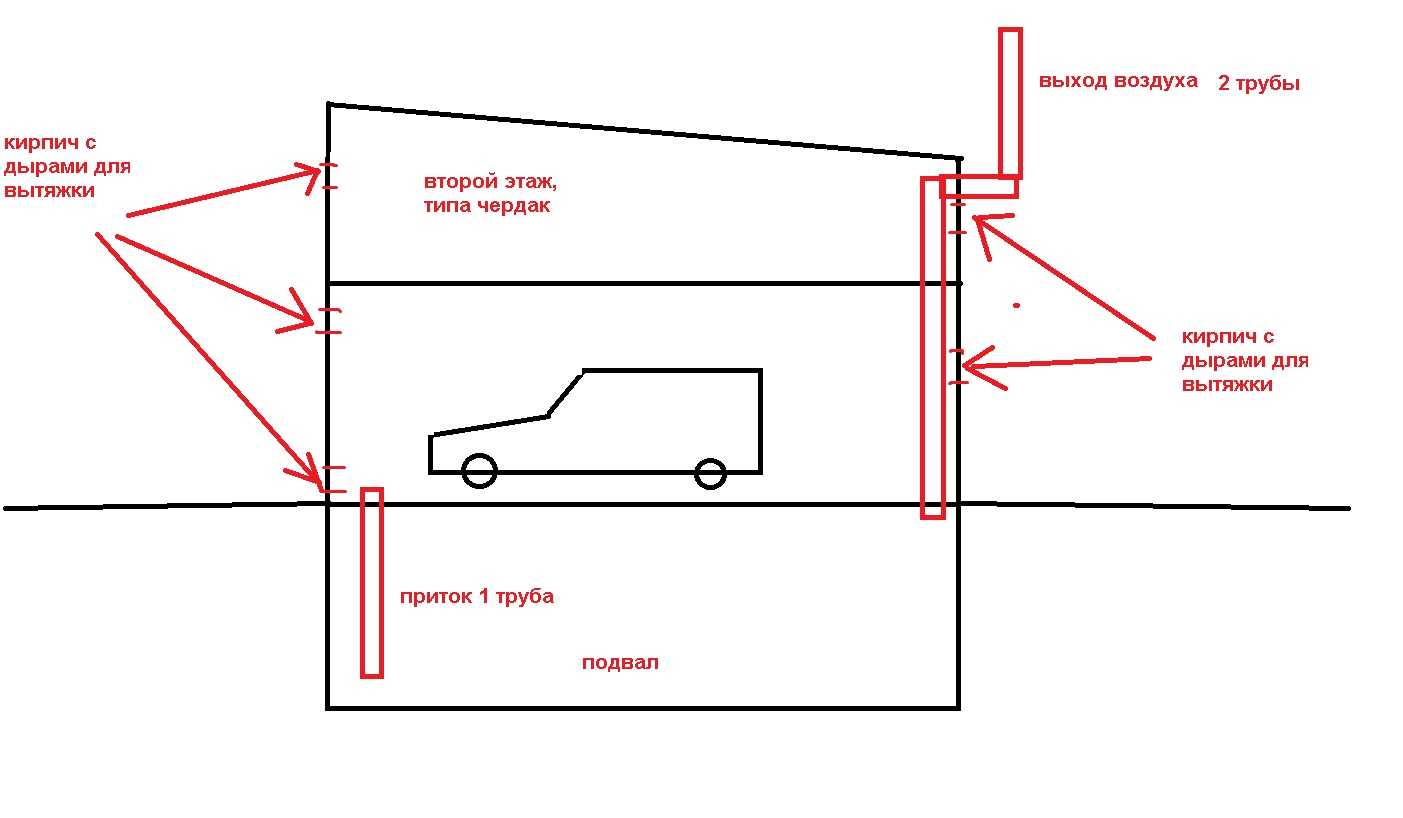

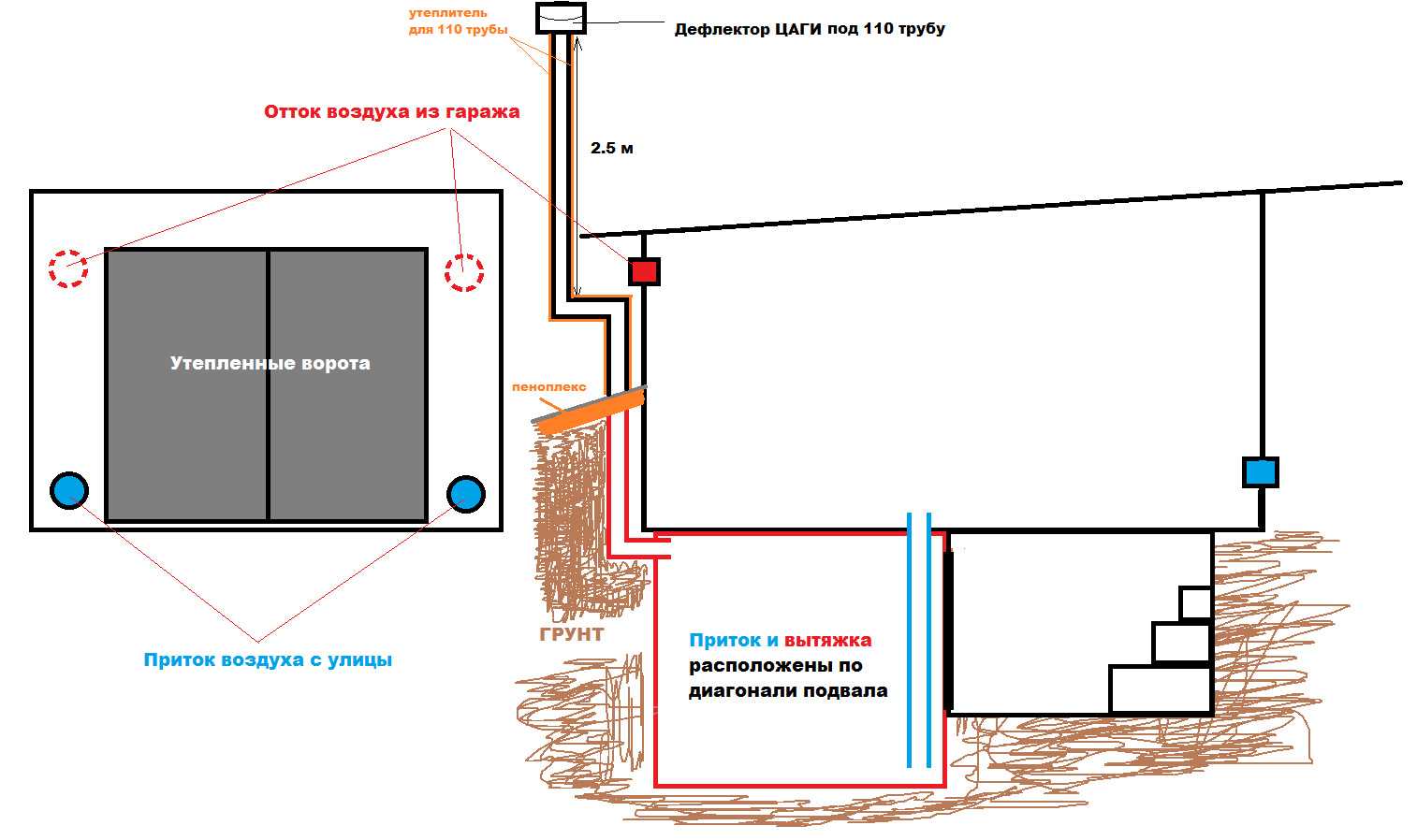

Установка вентиляции в гараже с подвалом технического назначения

Для устройства системы воздухообмена гаража с подвалом следует организовать следующее:

Канал подачи воздуха, как и смотровая яма, прокладывается вниз в подвал. Он находится на расстоянии 20-50 см от пола подвала.
Выполнить установку дополнительного вытяжного канала. Труба монтируется под потолком подвала и присоединяется к вытяжной трубе, которая выводит воздух на улицу. Конденсат отводится с помощью крана на выхлопной трубе.
Уменьшается образование конденсата за счет теплоизоляции труб внутри помещения.

Вентиляция гаража: как правильно сделать для хранения продуктов питания

Если гараж служит складом для хранения овощей, фруктов, мяса или рыбы в холодное время года, воздухообмен поможет сохранить первоначальное качество продуктов.

Для обустройства помещения-склада подойдет приточно-вытяжной тип вытяжки.

Устанавливают приточно-вытяжную трубу, одновременно организуя систему вентиляции. Приточный блок расположен у пола, в то время как вытяжной блок выходит на крышу.

Монтаж вентиляции в гараже при наличии смотровой ямы

При покупке гаража водитель почти всегда отдает предпочтение гаражу со смотровой ямой. Этот подземный участок также требует вентиляции. При его установке акцент обычно делается на нижнюю часть. В этом случае приточная труба должна выходить на помещение гаража через его пол. Выпускной патрубок как правило, расположен на верхней части смотровой ямы.

Вентиляция в гаражных воротах

Если нет желания устанавливать сложную систему вентиляции, требующую привлечения специалиста, используют компактный вентилятор или устанавливают соответствующий вентиляционный клапан для монтажа вентиляции на металлической двери гаража.

Особенности гаражного воздухообмена

Хорошая вентиляция в гаражном боксе помогает избежать проблем с автомобилем. Например, в холодную и дождливую погоду, заезжая в гараж, автомобиль приносит с собой огромное количество влаги. Из-за маленького пространства помещение быстро наполняется влагой. Если объём влажного воздуха не меняется хотя бы 6 раз в час (в идеале — все 10), то автомобиль в скором времени заржавеет.

Зимняя температура для автомобиля должна составлять +5 градусов в отапливаемом боксе. Эта особенность должна учитываться при установке вентиляции, хотя СНиПы разрешают не включать отопительные приборы. Автовладелец выбирает нормы для своего гаража сам.

Существует норматив воздухообмена в гаражном помещении — это 150 кв. м/ч на каждое машино-место. Это несложная задача и базируется на следующих пунктах:

определяется диаметр воздуховодов;
первый воздуховод выставляется на приточку;
второй помещается на вытяжку (посмотреть советы по установке вытяжки своими руками с отводом в вентиляцию и без него можно здесь).

Происходит произвольное обновление воздушных масс. Это идеальный пример для нормального климата. В резко континентальных условиях требуется тщательно подходить к вопросу установки вентиляции.

Особенности обустройства вентиляции в гараже

В гараже лучше сооружать приточно-вытяжную вентиляцию, чтобы воздух быстрее обновлялся

Действующие СНиП в разделе, посвященном вентиляции в гараже, не допускают эксплуатацию помещения без обустройства системы отвода отработанных газов и вредных примесей. Согласно положениям нормативов для создания комфортных условий хранения продуктов и автомобиля необходим приток свежего воздуха и отбор загрязненного. Оптимальным вариантом для этих целей является приточно-вытяжная вентиляция.

Правильно спроектированная и качественно выполненная вытяжка в гараже позволит создать условия, соответствующие требованиям санитарии и СНиП. К тому же вентиляционная система хоть и косвенным образом, но поможет пользователю сохранить свое здоровье. Не каждый человек способен вдыхать ядовитые пары горюче-смазочных материалов без серьезных последствий для дыхательных путей.

Согласно СНИП, для получения эффективной системы вентиляции в гаражном помещении потребуется организовать естественную циркуляцию воздушных масс. Добиться этого удается за счет всегда имеющейся разницы температур между внутренней и наружной средой. Для достижения требуемого эффекта в стенках гаражного строения делаются два вентиляционных отверстия, смещенных по высоте на максимально возможное расстояние. Одно из них будет приточным, а второе – вытяжным.

Вытяжное отверстие должно располагаться рядом с выхлопной трубой

При обустройстве естественной приточно-вытяжной вентиляции в любом гаражном строении пользователи руководствуются следующим общепринятыми правилами:

приточное отверстие располагается практически на одном уровне с полом (на 10 см выше его), снаружи оно возвышается над поверхностью земли примерно на 30 сантиметров;
для защиты от осадков и насекомых на отверстии делается крышка с мелкой сеткой;
вытяжное отверстие обустраивается на уровне потолочного перекрытия;
верхняя часть воздуховода (так называемый «грибок») размещается прямо на крыше строения;
высота над кровлей гаража составляет не менее 50-ти сантиметров.

Выбор технологического оборудования, материалов и комплектующих деталей

Прежде чем монтировать систему для организации циркуляции воздуха, надо разобраться с тем, что для этого понадобится и провести необходимые расчеты.

Важной деталью вентиляции являются воздуховоды, изготавливаемые из пластиковых труб. Некоторые для экономии финансовых средств используют вместо них канализационные трубы, однако они не очень качественные, и поэтому некоторые строители не советуют монтировать их в систему вентилирования

Также необходимо задуматься о покупке вентилятора, который будет использоваться для выведения воздуха. Средняя стоимость такого устройства составляет 4000-5000 рублей.

Закончив с выбором оборудования, приступают к подбору инструментов для выполнения работы. При монтировании вентиляции понадобятся такие инструменты:

болгарка для обрезки труб;
перфоратор, при помощи которого будут сверлиться отверстия;
уровень;
болты и шурупы для закрепления элементов.

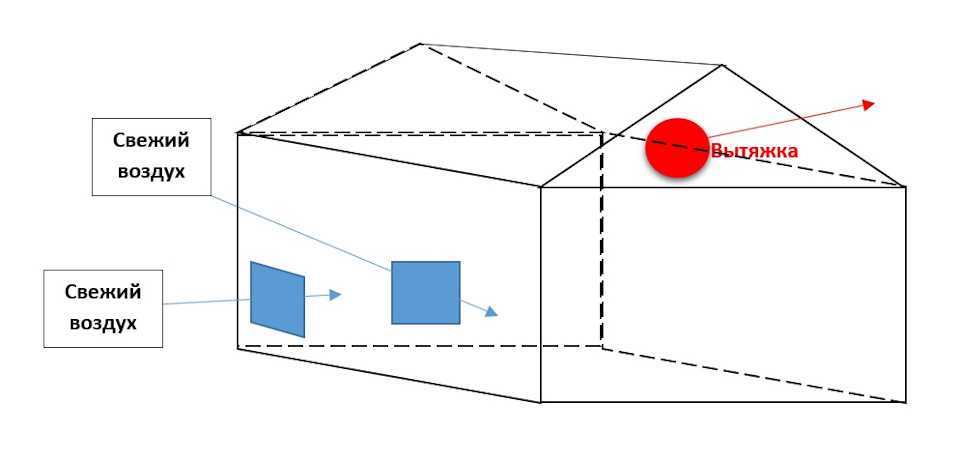

Устройство естественной вентиляции в гараже

Естественная вентиляция железного гаража своими руками – это просто и недорого

Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения

Особое внимание смотровой яме;
объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:. Средние показатели воздухообмена естественной вентиляции:

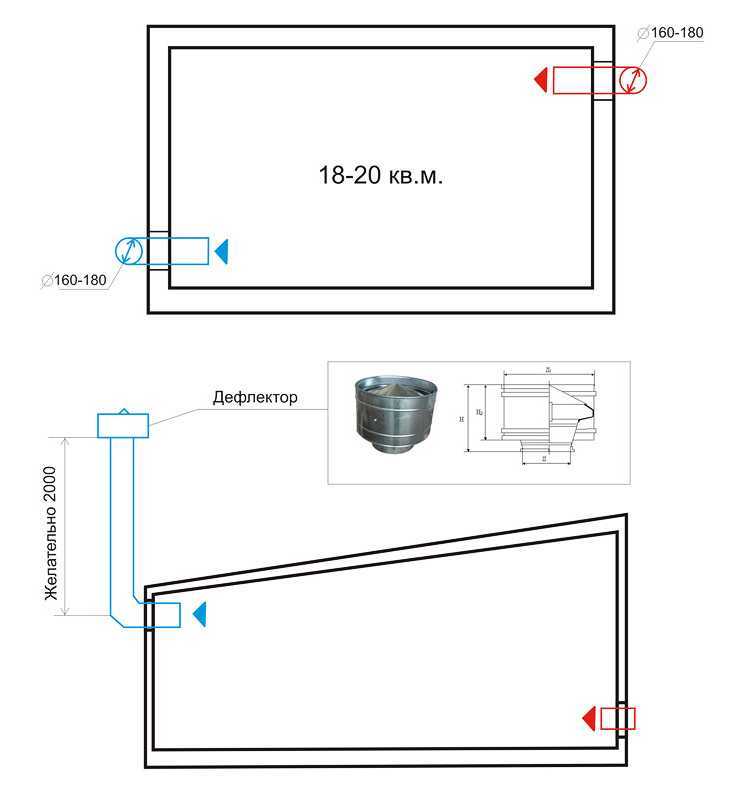

Средние показатели воздухообмена естественной вентиляции:

для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.

На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.

Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.

Естественная вентиляция в гараже, как сделать правильно:

вытяжки располагаем по диагонали, на противоположных стенах гаража;
нижнее отверстие должно быть выше поверхности пола на 25 см;
верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно;
вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы

Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний;
важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража.

Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.

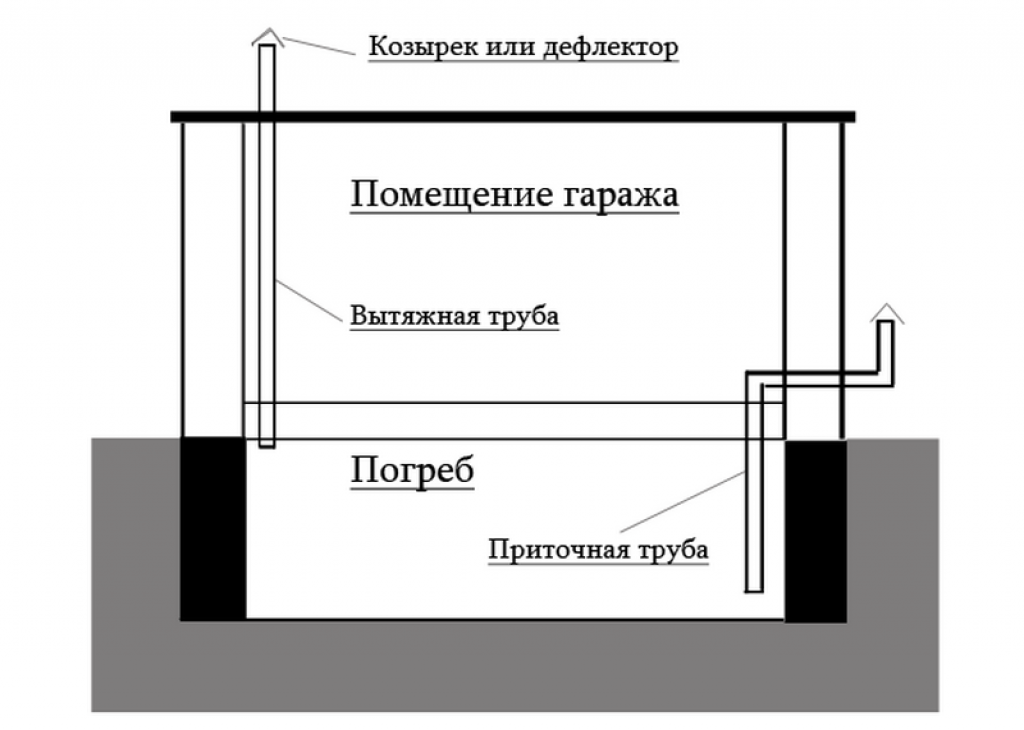

Вентиляция смотровой ямы

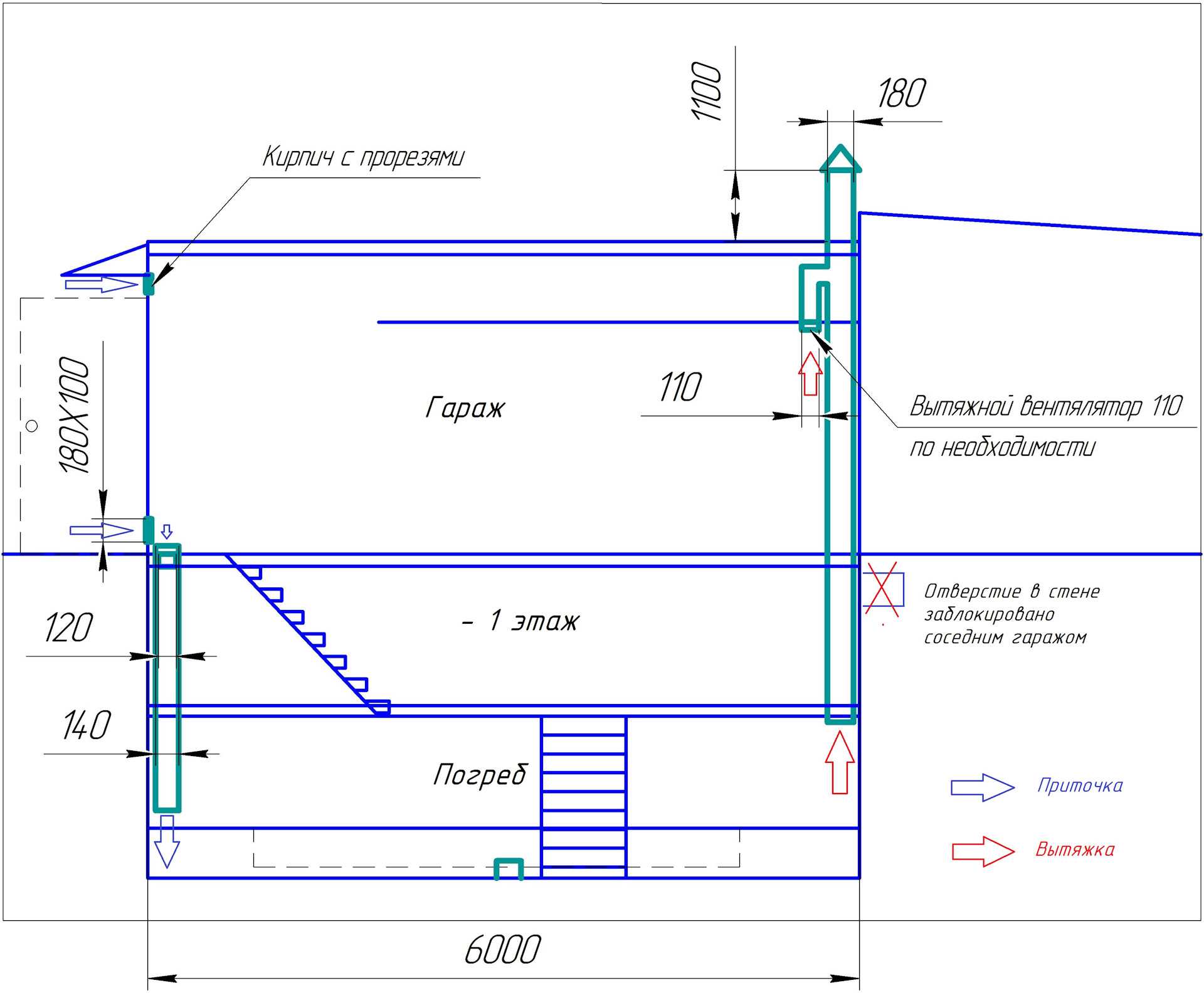

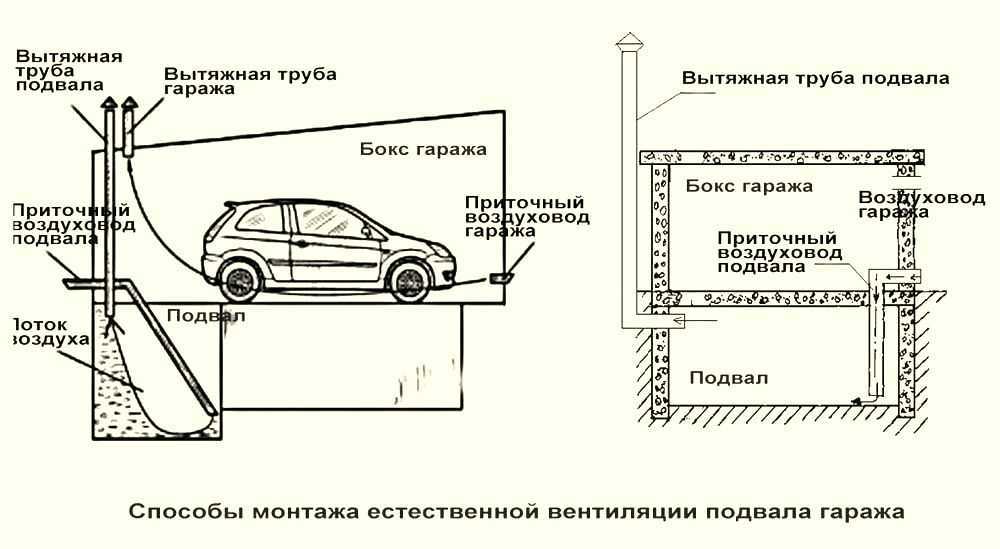

Схема установки труб в подвале

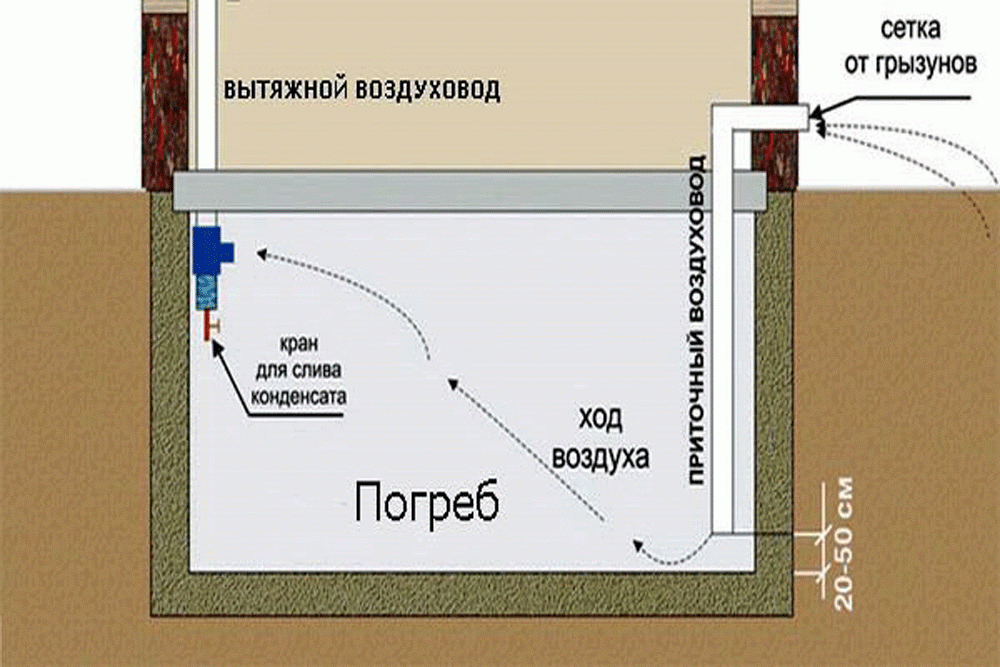

Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:

приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).

По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

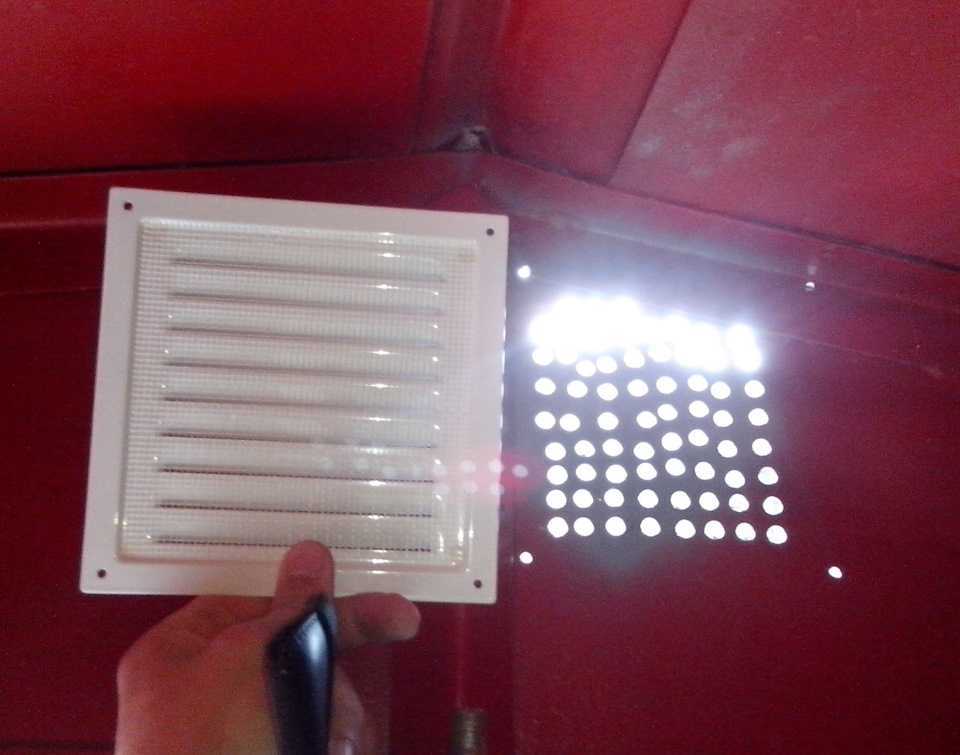

Вариант простейшей естественной вытяжки в металлическом гараже

Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:

определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;
теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
решетки крепим на обычные болты с гайками.

На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.

Как быстро проветрить гараж при ремонтных работах

Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу

Важно соблюдать герметичность соединения шланга и выхлопной трубы;
при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см.

Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.

https://youtube.com/watch?v=8JboxAB_muo

Типы вентиляции

Чтобы воздух беспрепятственно входил и покидал помещение, достаточно смастерить воздуховод из канализационных труб. Тёплый поток кислорода обычно поднимается вверх, а более холодный стремится занять место внизу — так происходит движение воздушных масс.

Плюсы естественной циркуляции:

надёжная работа;
бюджетный вариант;
бесшумность;
длительная эксплуатация;
отсутствие затрат на источники энергии.

Минусы естественной циркуляции:

в летнюю пору неэффективна из-за небольшой разницы температур;
для создания разницы давлений требуется соблюсти между приточным и выходным отверстиями расстояния в 3,5–4 м;
необходимость установки с учётом розы ветров — там, где преобладает ветер.

Плюсы механической циркуляции:

работа в любых погодных условиях;
возможность контроля и изменения параметров воздухообмена;
организация тёплого притока воздуха;
использование в цокольном гараже.

Минусы механической циркуляции:

необходимость покупки вентиляторов, датчиков, заслонок;
энергозависимость;
необходимость квалифицированного обслуживания.

Плюсы комбинированной циркуляции:

возможность установки обычного бытового вентилятора на вытяжку;
экономичность и удобство использования по сравнению с принудительной;
использование механической вентиляции по необходимости.

Критерии выбора оптимальной схемы вентиляции

Вентиляция в гараже должна разрабатываться еще при составлении проекта, поскольку различные функциональные отверстия на цоколе и стенках здания должны проделываться еще при возведении постройки

Обязательно принимайте во внимание кол-во этажей, кол-во автомобилей, которые предположительно будут здесь находиться, площадь всех помещений и каждого из них отдельно, а также высоту. Здесь же вам придется выбрать наиболее подходящий вариант обустройства вентиляционной системы, а это, в свою очередь, во многом зависит от возлагаемых функций. Существует несколько типов вентиляционной системы, рассмотрим особенности каждой из них

Существует несколько типов вентиляционной системы, рассмотрим особенности каждой из них.

Естественная вентиляция. В ее основе лежат правила аэродинамики, а также способность воздуха перемещаться без принуждения.
Механическая. Для ее осуществления применяются специальные установки, которые побуждают приток/отток воздуха.

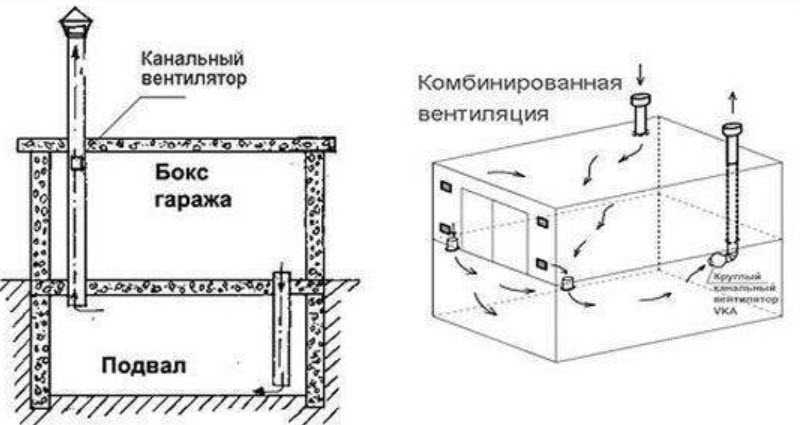

Комбинированная. Является удачным сочетанием предыдущих двух разновидностей, так как в ней естественный воздухообмен действует в тандеме с механическим оборудованием, стимулирующим перемещения воздуха.

Во всех трех случаях может применяться как один, так и два канала. А для стимуляции принудительного движения воздуха вполне достаточно, как правило, только одного отверстия.

С целью создания необходимых отверстий используются трубы, произведенные из металла либо асбеста. Их диаметр рассчитывается на основании объемов воздуха, которые предстоит заменять. В соответствии с нормативами, это 1,5 сантиметра на каждый квадратный метр площади. Иными словами, если вам нужно оборудовать десятиметровый гараж, то для этого понадобится пара куском металлической трубы с поперечным сечением в 15 сантиметров. Для расчета размеров отверстий вентиляции можно использовать и иную формулу, по которой 1/3 всей площади помещения должна соответствовать общему размеру всех отверстий для вентиляции. Такую формулу, как правило, используют при расчете таких отверстий, которые должны монтироваться в механическую одноканальную систему.

Что вы получаете, обустроив вентиляцию

Далее рассмотрим причины, по которым следует установить вентиляцию в гараже, а также плюсы такого решения:

Очищение воздуха от вредных веществ

Средства для полировки, химикаты, краска и прочные чистящие средства — вот лишь некоторые из предметов, которые есть в любом гараже. Все они выделяют токсичные вещества, которые могут накапливаться до опасного уровня. Вентиляция поможет рассеять неприятные запахи и очистить воздух от химических соединений.

Предупреждение опасности распространения угарного газа

Про монооксид углерода или по-другому угарный газ наверняка слышали многие. Он активно выделяется при работе двигателя автомобиля. В больших концентрациях в непроветриваемом гараже он может вызвать быструю потерю сознания и асфиксию с последующим летальным исходом.

Свежесть воздуха без неприятных запахов

Запах внутри гаража может стать очень затхлым, если нет движения воздуха. Кроме того, гаражные помещения могут быть душными летом, если они должным образом не охлаждаются.

Избавление от конденсата

Вентиляция также может помочь с излишками накапливаемой воды на стенах, потолке, двери гаража. Как известно, влага — питательная среда плесени, грибка, насекомых и другой живности. Кроме того, вода постепенно разрушает конструкцию здания, приводит к образованию трещин, протечек, ржавчине металлических соединений. Это особенно актуально для гаражей, расположенных в районах с резко континентальным климатом, а также в регионах с холодной зимой и жарким летом.

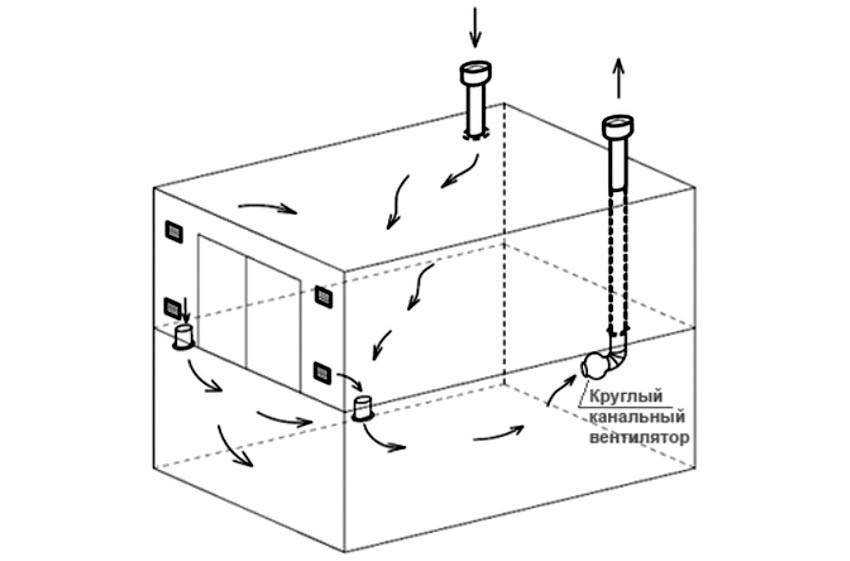

Схема принудительного вентилирования

Механические системы вентиляции в гараже организованы следующими схемами.

Вариант 1:

вентилятор устанавливается внизу стены, закрывая приточный канал;
вытяжной вентилятор монтируется вверху (потолок, стена) на противоположной короткой стороне.

Воздухообмен осуществляется путем искусственного нагнетания свежего потока. Отработанный выводится наружу вытяжным механизмом. Вентиляторы притока, вытяжки приобретаются одинаковой мощности.

Вариант 2

Модифицированный первый способ, когда к проемам дополнительно устанавливаются воздуховодные каналы. Вентиляторы размещаются на входе (осевые) либо внутри воздуховодов (например, канальные).

Вытяжной канал возможно установить по периметру помещения, оснастив воздухозаборными решетками через определенное расстояние. Целесообразно, когда воздушная среда загрязняется быстро (ремонтные, сварочные, покрасочные работы).

Принудительная вентиляция в гараже своими руками

Обустройство механической системы несколько затратнее, чем естественного аналога, однако ее эффективность в разы выше. Кроме того, это единственный выбор для подземных гаражей.

Принудительная вентиляция позволяет пропускать поступающий воздух через ряд фильтров, охлаждая или нагревая его (в зависимости от погоды).

Техника монтажа предполагает не только бурение вентиляционных отверстий, но и грамотное расположение воздуховодов у потолка.

Принудительная система вентиляции в гараже: материалы и инструменты

Перед тем как приступить к изготовлению системы вентиляции необходимо убедиться, что все комплектующие подходят друг к другу по габаритам. Инструменты, которые понадобятся для работы:

линейка;
карандаш;
пила;
дрель;
изолента;

герметик;
саморезы;
болты;
подкладки.

Материалы и комплектующие для сборки конструкции:

древесно-стружечные плиты толщиной 3-4 см (2 шт — 500х500 мм, 2 шт — 500х700 мм);
диммер светорегулятор на 800 Ватт;
регулятор на освещение 220 Вольт;
крепкий винт (подойдет автомобильный), окружностью не менее 300 мм;
пластиковая труба диаметром около 300 мм.

Подготовьте все инструменты и материалы.

Вытяжной вентилятор в гараж для принудительной вентиляции

Для того, чтобы сконструировать вентилятор понадобиться автомобильный винт, светогенератор и диммер.

Первоначально винт устанавливается на генератор и надежно фиксируется болтом.
Далее провод диммера проводится к боку генератора.
При помощи выключателя в дальнейшем можно будет регулировать силу мощности потока воздуха.

Самодельная вытяжка для гаража: проектирование

В гараже с подвалом можно использовать естественную, принудительную или вентиляцию смешанного типа. Предпочтительнее в этом случае первый вариант.

Однако, если требуется вентиляция овощного погреба, планировка становится немного сложнее.

В помещениях с повышенной влажностью следует обеспечить приток и отток воздушных масс. С этим лучше всего справится приточно-вытяжная система вентиляции.

Устройство вентиляции в гараже: пошаговая инструкция

Изготовление самодельной механической коробки вентиляции, работающей от электросети:

В плите формата 500х500 мм необходимо выпилить отверстие окружностью равной диаметру трубы для вытяжки.
Зашкурить наждачкой проделанное изнутри отверстие и обработать его напильником.
Вставить трубу в проделанное отверстие и промазать стык плотным герметиком по всей окружности с двух сторон.
Далее берем плиту аналогичного размера и проделываем отверстие окружностью, равной диаметру торца винта. Его также необходимо обработать наждачкой и напильником.
Соединяем винт и генератор.
На нижнюю часть плиты прямоугольной формы размером 500х700 устанавливаем генератор с закрепленным винтом и монтируем его к поверхности болтами. Для дополнительной фиксации рекомендуется использовать металлические подкладки.
Далее проделываем отверстие для вставки регулятора мощности (диммер светорегулятор) потока в боковой стенке вентиляционной коробки. Фиксируем аппарат изолентой.
В стенках сборной конструкции необходимо проделать отверстия для выхода проводов.
Осталось собрать все части воедино при помощи саморезов. Внутренние углы конструкции следует промазать герметиком.

К внешней части крышки рекомендуется установить металлическую сетку в качестве фильтра от излишков пыли. Далее самодельная вентиляционная коробка монтируется в стену.

Соблюдайте инструкцию и всё получится.

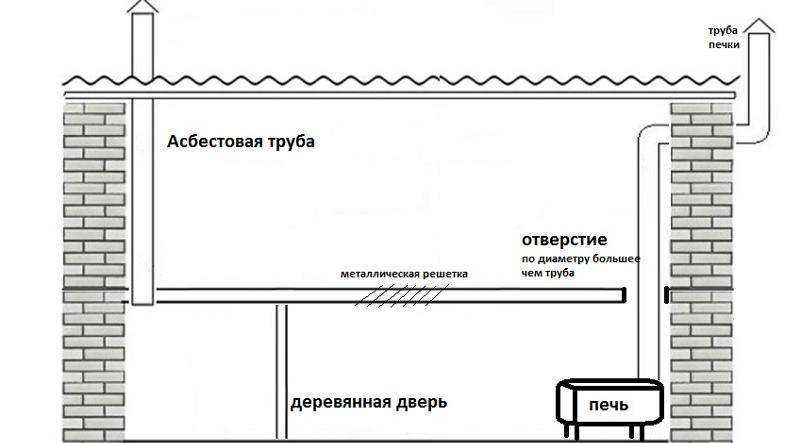

Как сделать естественную вентиляцию своими руками

Расчет воздухообмена и производительности вентиляторов

В среднем, стандартная покрасочная камера характеризуется производительностью воздухообмена, равной приблизительно 20 тысячам кубических метров в час. Такая производительность одновременно гарантирует выполнение двух важнейших условий:

Высокое качество покраски изделий
Безопасные условия для работы человека

Для каждого конкретного рабочего помещения номинальный воздушный поток можно рассчитать индивидуально. Для этого необходимо знать объем помещения и среднее рекомендуемое значение кратности воздухообмена (не менее 40 раз в час). Перемножив два этих параметра, можно получить величину номинального воздушного потока для камеры.

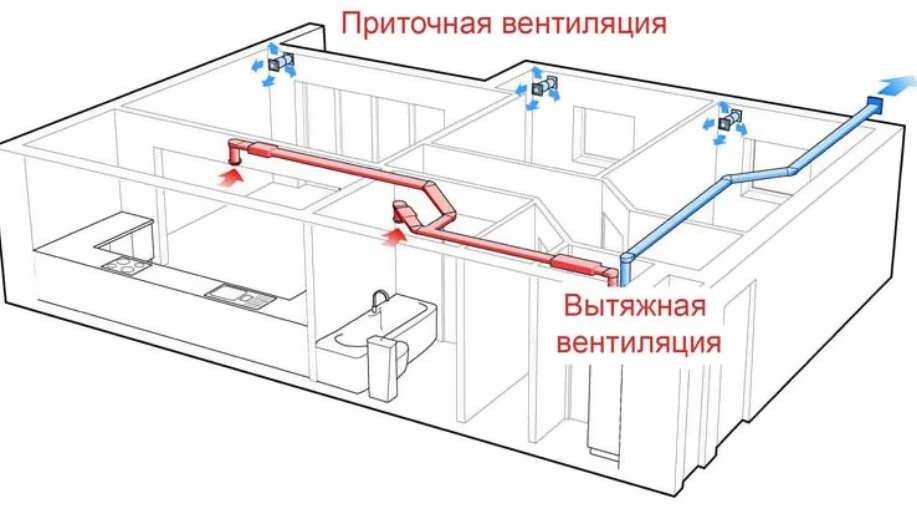

Как уже говорилось, радиальный вентилятор для помещения окраски необходим не один, а два – приточного и вытяжного типов. Для каждого из них необходимо знать производительность и давление. Падение давления приточного вентилятора рассчитывается в соответствии с площадью потолочного фильтра, а давление падения вытяжного вентилятора – в соответствии с площадью напольного фильтра.
