Какие бывают регуляторы для радиаторов центрального отопления?

Принцип действия и устройство

Конструкция терморегулятора устанавливаемого в отопительных системах.

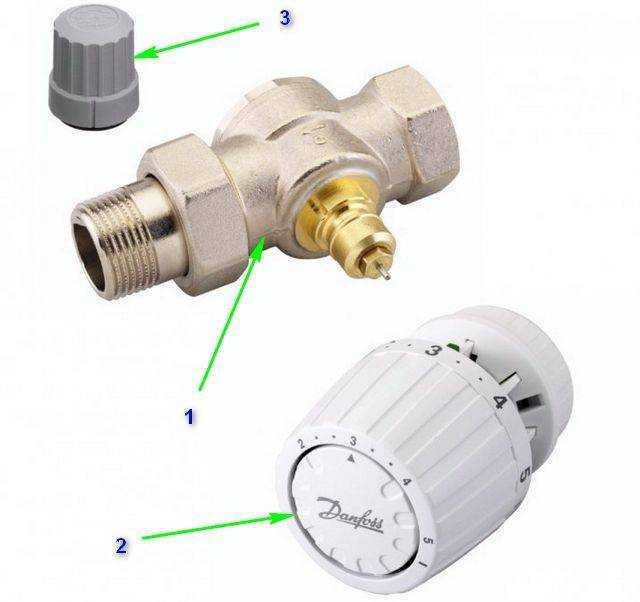

Конструкция терморегулятора довольно простая: клапан и термическая головка. В последнем элементе располагается цилиндр с гофрированной стенкой – сифоном, заполненным теплопроводником. Обычно это газ или вода. Шток соединяет сифон и клапан, задающий поток. Для функционирования этих элементов не требуется электричество, между ними устанавливается автоматическая связь.

Принцип работы термостата для радиаторов отопления предполагает, что газ или вода (любой теплоноситель) при колебаниях окружающей температуры изменяют свой объем.

Механический регулятор считается самым надежным и простым. При увеличении температуры сифон растягивается, что позволяет клапану закрыть доступ тепла к батарее. При понижении рабочая среда становится меньше, а сифон сжимается. Поднимается шток, позволяя клапану впустить тепло в батарею. На перепады температуры в таком случае влияют сквозняки, солнечный свет, дополнительные источники тепла, температура за окном.

Лучшие терморегуляторы для холодильника

Если необходимо купить терморегулятор для холодильника, в таком случае рассматривают реле, подающее сигнал при отключении мотора компрессора, охлаждения морозильных камер или любой неисправности в работе бытового прибора. Внешне оно напоминает небольшую коробку, которая крепится с одной стороны к холодильнику, с другой – к электросети. В продаже сегодня можно видеть механические, электронные виды, которые подбираются к моделям холодильников. После анализа востребованных товаров с учетом отзывов и оценок экспертов были названы номинанты рейтинга.

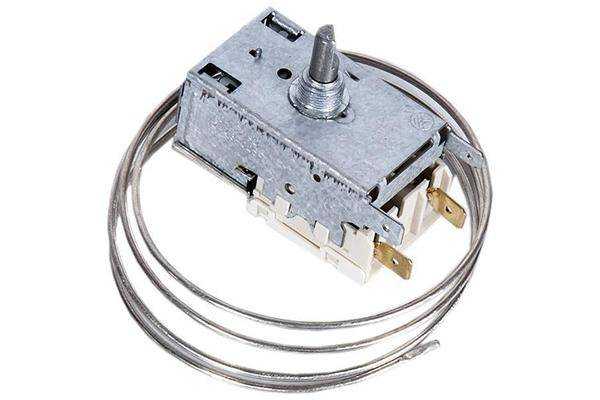

Ranco К-50 (0,8) L3392

Рассматриваемый прибор является аналогом известного терморегулятора ТАМ-112. Производитель подчеркивает, что его можно сочетать только с однокамерными холодильниками, где предусмотрена только одна дверь, одна морозильная камера с температурным режимом не ниже -12 °С. Длина сифольной трубки составляет 0.8 м. Корпус из прочного пластика бело-серого цвета.

Достоинства

• Итальянское производство;
• Надежность эксплуатации;
• Точность определения температуры;
• Долгий срок службы;
• Устойчивый корпус.

Недостатки

Подходит только для однокамерных холодильников.

Отзывов о производителе не так много в силу редкого наличия на рынке стран бывшего СНГ. Пользователи отмечают хорошее качество изготовления, срок службы в несколько раз превышает китайских аналогов.

ТАМ 133

Главную задачу, а именно поддержание нужного температурного режима путем автоматического включения или выключения компрессора холодильника, термостат ТАМ 133 выполняет на твердую пятерку. Речь идет о механизме с контактной системой и силовым рычагом. Производитель подчеркивает, что применять его можно для холодильников Ariston, Indesit, Stinol, Атлант и других 2-х или 3-х камерных приборов. Рабочая температура от –25 до +5 °С.

Достоинства

• Итальянское производство;
• Простота монтажа;
• Термочувствительная система;
• Долгий срок службы;
• Сопоставимость со многими холодильниками.

Недостатки

• Множество разновидностей моделей;
• Редко есть в наличии.

При выборе подобного устройства важно учитывать, что в продаже имеется много его разновидностей, например, ТАМ 133-1М-1, ТАМ 133-1М-2 и т. д

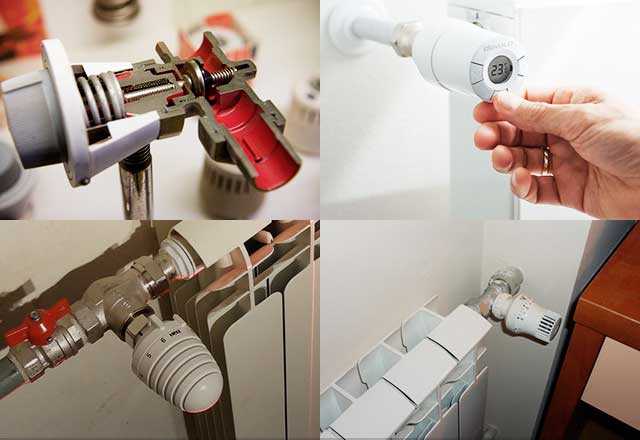

Тип термостатических элементов

Термоголовка для радиатора — это верхняя, сменная часть устройства. Она может быть нескольких видов:

Чтобы можно было ориентироваться по ценам: европейские производители механические термоголовки продают от 15 евро до 25 евро, есть антивандальные модели, они стоят от 40 евро. Есть устройства с выносным датчиком. Их ставят, если условия не позволяют регулировать температуру на радиаторе (например, он установлен за шкафом, закрыт в нише и т.д.). Тут большое значение играет длина капиллярной трубки, которым связан датчик с терморегулятором. Цены в этом сегмента от 40-50 евро.

Так выглядит ручное устройство для регулировки температуры радиаторов в разрезе

Ручной терморегулятор — это тот же регулирующий вентиль для радиатора. И принцип работы тот же: вращаете ручку, изменяете количество проходящего теплоносителя. С той лишь разницей, что при желании вы сможете просто снять этот термоэлемент и поставить механический или электронный. Корпус при этом откручивать или менять не нужно. Они универсальны. Головки для ручной регулировки имеют невысокую цену — от 4 евро.

Электронные термоголовки — это самые дорогостоящие варианты, они же и самые массивные: в корпусе есть место для двух батареек. Отличаются тем, что имеют больше возможностей. Кроме поддержания стабильной температуры на протяжении всего времени, можно запрограммировать температуру по дням недели или по времени суток. Например, после 9 утра все домочадцы расходятся, и появляются только после 18 часов. Получается, что незачем тратить деньги на поддержание высокой температуры в дневное время. Электронные термоэлементы и дают возможность во все дни, кроме выходных, выставить в этот промежуток более низкую температуру. Ставьте хоть 6-8 о С, а к вечеру можно снова нагреть воздух до комфортных 20 градусов. С этими устройствами есть возможность сэкономить на отоплении без снижения уровня комфорта.

Электронные модели имеют функционал намного шире

Еще термоголовки делят по типу температурного агента (вещества, который находится в сильфоне). Они бывают:

Газовый терморегулятор считается менее инерционным, говорят, он быстрее реагирует на изменение температуры. Но разница не настолько большая, чтобы отдавать предпочтение конкретно какому-то виду. Главное — качество, а не вид температурного агента. Жидкостные же терморегуляторы не менее качественные. Причем в изготовлении они проще, потому выпускаются в более широком ассортименте.

При выборе термоэлемента нужно обращать внимание на диапазон температур, который устройство может поддерживать. Обычно это от +6 o C до +26-28 o C

Но могут быть отличия. Чем шире диапазон, тем выше цена. Изменяются также габариты и дизайн, способ подключения.

Как выполнить настройку термоклапана

У каждого терморегулятора проводится заводская настройка, которая предусматривает стандартную установку, не всегда совпадающую с параметрами, которые вы желаете установить. Если, к примеру, хочется установить более тёплую или, наоборот, холодную температуру в помещении, можно провести перенастройку терморегулятора.

Сделать это возможно только тогда, когда отопление работает. Для этого потребуется наличие термометра. Его необходимо повестить в точке, в которой будет проводиться контроль состояния атмосферы.

• Необходимо закрыть двери, установить головку термостата в крайнее положение слева – полностью открыто. Температура помещения будет возрастать. Как только она повысится на 5-6 градусов, необходимо провернуть регулятор в правую сторону до упора.
• Температура радиатора станет меньше. Как только температура снизится до комфортной для вас температуры, медленно проверните регулятор в правую сторону и прислушайтесь. Как только от теплоносителя начнут исходить звуки, а радиатор потеплеет, необходимо остановиться. Запомните число, выставленное на рукоятке. Именно эту цифру потребуется установить для достижения нужного температурного режима.

Провести регулировку терморегулятора для отопительной батареи очень просто. Повтор данного действия необходимо произвести несколько раз.

Принцип работы термостатического клапана

Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком 1943 году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.

За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.

Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:

Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Установка балансировочного клапана

Термостатический балансировочный клапан предназначен для гидравлической настройки системы отопления. Он обеспечивает равномерную подачу воды во все отопительные приборы. Кроме того, он устраивается на малый контур обвязки твердотопливных котлов, если он замкнут на буферной емкости. С его помощью сохраняется температура в контуре не менее 60 0 С, и нет необходимости устраивать узел смешивания. В такой схеме расход малого контура должен превышать расход отопительного контура. Это обеспечивает вентиль, установленный на подачу.

Оптимальным вариантом будет установка термостатического балансировочного клапана на каждый контур, включая теплый пол и горячее водоснабжение.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

1. С внутренним термоэлементом (как на схеме, представленной выше).
2. С выносным температурным датчиком.
3. С внешним регулятором.
4. Электронные (программируемые).
5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно. Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м

Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

• радиаторы отопления с регулятором температуры находятся за плотными шторами;
• в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
• батарея стоит под широким подоконником;
• внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

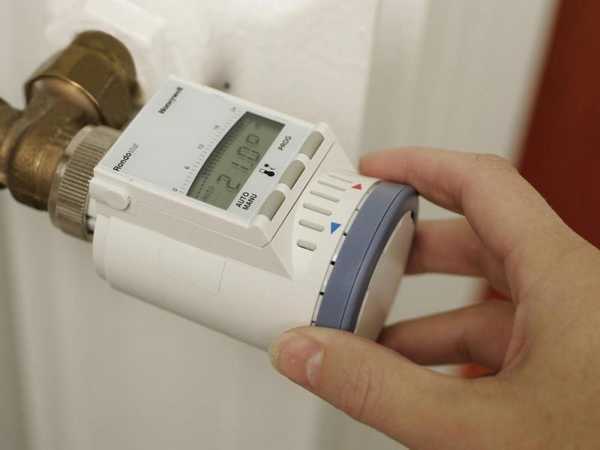

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Установка терморегулятора на радиатор отопления

Монтаж регулятора температуры на батарею не слишком сложное занятие, но нужно обязательно выполнить подготовительные мероприятия и строго соблюдать некоторые правила.

Что нужно знать перед установкой

Рекомендуем устанавливать терморегуляторы на верхний вход батареи, это способствует более простому управлению и правильному температурному режиму.

Итак, прежде чем начать крепить термостат, сначала ознакомьтесь с некоторыми правилами:

1. Не монтируйте терморегулятор на чугунные модели, так как этот сплав инертен. Лучший выбор – алюминиевые или биметаллические радиаторы.
2. Устанавливайте температурный регулятор не ниже 0,8 м от пола.
3. Регулятор расположите так, чтобы было удобно его настраивать.
4. Автоматические модели не монтируйте за радиаторными экранами или драпировками, иначе датчик будет неправильно работать.
5. В случае монтажа устройства в частном доме, терморегулятор нужно крепить на батарее в кухне, гостиной или комнатах на верхних этажах.

Стоит отметить, что после окончания отопительного сезона устройство нужно открыть. Это делается для того, чтобы на клапане не образовывался осадок от теплоносителя.

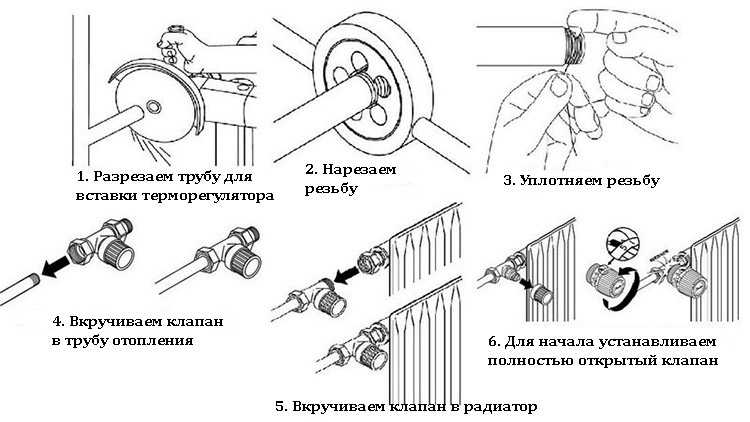

Процесс монтажа

Непосредственно перед установкой обязательно перекройте подающий стояк и слейте с батарей воду. Только после этого можно перейти к монтажу. Последний производится по следующему плану:

1. Сначала отрежьте подводки труб на небольшом расстоянии от батареи.
2. Отсоедините отрезанную линию и кран (при его наличии) от отопительного прибора.
3. При использовании однотрубной системы отопления нужно вварить перемычку между обратной и подающей линией.
4. С крана регулятора температуры и запорного вентиля нужно демонтировать хвостовики и гайки, после этого заверните их в пробки батареи.
5. Соберите трубную обвязку и закрепите на нужное (выбранное) место.

Схемы подключения

1. Подающая линия; 2. Батарея; 3. Датчик регулировки температуры; 4. Нижний кран; 5. Воздухоотводчик (автоматический или ручной); 6. Перемычка; 7. Обратная линия; 8. Заглушка.

В случае однотрубной системы диаметр байпаса сделайте меньшим на размер, чем диаметр трубопровода линии.

В двухтрубной системе терморегулятор можно установить на верхнем подводе. Так будет удобнее регулировать температуру.

Преимущества термостатов

В продаже имеются термостаты двух видов: жидкостные и газовые. Все они должны быть сертифицированы. Средний период службы таких устройств составляет примерно 20 лет.

• продуманный дизайн, удачно вписывающийся в любой интерьер;
• комфортное управление температурным режимом;
• простота в монтаже;
• возможность эксплуатации на протяжении всего периода службы без проведения профилактики и техобслуживания;
• после установки термостата на батарею нет нужды открывать окна, чтобы понизить слишком высокую температуру в помещении;
• термостаты работают при выбранной пользователем температуре — от 5 до 27 градусов;
• устройства позволяют равномерно распределять носитель тепла по системе отопления;
• терморегуляторы позволяют избежать чрезмерного прогревания воздуха, если помещение обогревается солнечными лучами или электроприборами;
• термостат позволяет экономить до четверти расхода топлива;
• установка устройства позволяет улучшить микроклимат в доме;
• использование термостатов оптимально в частных домах, где они обычно окупаются на протяжении одного года.

Виды терморегуляторов

Вне зависимости от видов терморегуляторов вентиль у всех практически одинаков. Так что различия наблюдаются в термоголовке. Поэтому выделяются всего два вида устройств: механические и электронные.

Механические

Такие приборы достаточно просты в использовании. Нет необходимости подключать их к сети. Изделия с ручным управлением отличаются от электронных тем, что напоминают стандартный кран: Регулятор следует поворачивать в нужном направлении, давая пройти необходимому количеству теплоносителя.

• Такие терморегуляторы бюджетные, однако уступают в плане удобства другим видам из-за того, что постоянно требуется прокручивать вентиль самостоятельно.
• Приборы технологичны, так что профилактическое обслуживание не требуется.

Электронные

Этот вид терморегуляторов имеет более сложную конструкцию, чем его механические аналоги. Благодаря этому у пользователя появляется возможность установить контроль температурного режима отдельно взятого радиатора.

Также есть функция управления основными системными узлами, к которым относится, к примеру, смеситель или насосы.

• Электронный прибор способен измерять температуру помещения, в котором находится.
• После он проводит анализ собранных данных и решает, стоит ли уменьшить или увеличить градус.
• Электронные терморегуляторы разделяются на аналоговые и цифровые.
• Последние также бывают 2 модификаций: открытой или закрытой.

Управление регулятором

По типу управления работой термостата выделяют приборы трех видов, и это тоже следует учитывать, если нужно купить регулятор для конкретного помещения:

Со встроенными датчиками.

Отличаются компактными размерами и могут применяться вместе с радиаторами, возле которых воздух циркулирует совершенно свободно. Такие термостаты правильно работают при достаточном удалении от окна (от 22 см и более), когда не испытывают воздействия сквозняка. Также их можно приобрести для установки на радиаторы, расположенные в отдельной нише.

Модели с выносными датчиками.

Монтируются на радиаторы в тех помещениях, где наблюдается значительная разница температур у прибора отопления и в самой комнате. Также эти устройства применяются, когда нет возможности установить термостат горизонтально. Датчик в соответствии с прилагаемым руководством крепится к стене и соединяется с сильфоном через двухметровую капиллярную трубку.

Такие термостаты нужны там, где доступ к прибору для выставления температуры затруднен.

Некоторые производители предлагают использовать еще более совершенные системы, реагирующие на показания датчика, расположенного на улице. Но такие модели имеют высокую стоимость, и ставить их на каждый радиатор отдельно не нужно. Лучше подключить внешний датчик к котлу отопления – так он будет работать более эффективно.

Руководство по монтажу

Термостаты устанавливаются на батареи отопления у самого входа в теплопередающий контур. При врезке регуляторов в уже готовую систему инструкция по выполнению работ будет такой:

1. Демонтировать радиатор, отсоединив его от подающей и обратной труб.

2. Слить теплоноситель (заодно стоит промыть внутренние полости от скопившегося осадка).

3. На патрубок подачи прикрутить хвостовик регулятора. Обычно это делают через быстроразъемную гайку с парными фитингами (американка) с использованием резиновых уплотнителей.

4. Установить отсекающий вентиль для полного перекрытия подачи воды на радиатор. При аварийной ситуации вышедший из строя радиатор можно будет сразу «отключить».

5. На этом этапе желательно разместить и байпас, если он не был включен в схему ранее.

6. После обвязки батареи отопления ее обратно подключают к общей системе, следя за герметичностью соединений.

7. По окончании работ на корпус термостата со штоком надевается термоголовка и надавливается до характерного щелчка.

8. Если вы решили купить прибор в антивандальном исполнении, придется дополнительно зафиксировать головку специальным болтом (понадобится имбусовый ключ на 2 мм).

Когда радиатор с терморегулятором собран, нужно закрыть все окна, двери и выполнить настройку прибора. Проводят регулировку в соответствии с инструкциями фирмы-изготовителя, чтобы добиться корректной работы термостата.

https://youtube.com/watch?v=wwxvImGMDew

Основные нюансы установки

Во время монтажа проверьте совпадение стрелки на корпусе регулятора с направлением потока подачи в конкретной точке системы отопления. Также следует выдерживать прямой угол между осью термочувствительной головки и плоскостью самого радиатора. То есть автоматическое устройство с сильфоном должно монтироваться в горизонтальном положении. На ручные механизмы это руководство не распространяется – они размещаются вертикально. После подключения терморегулятора к отоплению проследите, чтобы его головка не оказалась закрыта шторой или любым другим «экраном», затрудняющим движение воздуха в этой зоне. Создание так называемого ложного климата вокруг термостата приведет к его некорректной работе. Если же избежать разграничения по каким-то причинам невозможно, понадобится выносной датчик.

Хотя терморегуляторы незаменимы для создания эффективного обогрева, не стоит вешать их на каждый радиатор системы отопления, до которого только можно дотянуться. Достаточно выбрать самые большие приборы в комнате, дающие не менее половины общей тепловой мощности, и оснастить их термостатами.

Характеристики термоклапанов

Для ознакомления приведу ряд основных технических характеристик термостатических клапанов:

1. Максимальный уровень рабочего давления — 1,0 Мпа.
2. Давление опрессовки перед вводом в эксплуатацию — 1,5 Мпа.
3. Максимальная рабочая температура — +110 ºС.
4. Максимально допустимая температура окружающей среды — +50 ºС.
5. Пропускная способность клапана — от 1,6 до 2,5 м³/ч.
6. Диапазон регулирования температур — +20…+60 ºС.
7. Время срабатывания — 25 мин.
8. Наработка на отказ при ручном управлении — 8000 циклов.

Из каких материалов изготавливают

Для изготовления корпуса термостатического клапана используют стойкие к коррозии металлы:

• Латунь.
• Бронзу.
• Нержавеющую сталь.

Установка терморегулятора на батарею

В процессе монтажа очень важно придерживаться инструкции и не размещать устройства данного типа в нишах, за декоративными решетками и шторами. Если же по какой-либо причине это не представляется возможным, устанавливается дистанционный датчик

Неэффективно устанавливать терморегулятор для чугунных батарей, так как они очень долго нагреваются и остывают.

Прежде чем перейти к монтажу терморегуляторов необходимо отключить стояк и слить теплоноситель из отопительной системы.

Только после этого можно перейти к работам по установке данного прибора, их рекомендуется выполнять в следующей последовательности:

• Горизонтальные подводки трубопроводов отрезаются на определенном расстоянии от нагревательного прибора.
• Отсоединяется отрезанный трубопровод и запорное устройство.
• Отсоединяются гайки и хвостовики совместно с гайками клапана или крана.
• В пробки радиатора заворачиваются хвостовики.
• На выбранное место устанавливается трубная обвязка.
• Обвязка соединяется с горизонтальными трубопроводами.

Настройка термореле с регулировкой температуры производится следующим образом:

• В помещении плотно закрываются все окна и двери, чтобы утечку тепла свести к минимуму.
• В помещении, где требуется поддержание определенного значения температуры, необходимо установить комнатный термометр.
• Клапан полностью открывается, для чего головка терморегулятора поворачивается до упора влево, в таком случае радиатор будет функционировать с максимальной теплоотдачей, в помещении начнет повышаться температура.
• Как только температура станет выше первоначальной на 5-6 °C, нужно закрыть клапан, для этого его головка поворачивается до упора вправо, после чего в помещении начнет постепенно остывать воздух.
• После того как температура достигнет желаемой величины, клапан медленно открывается посредством вращения головки регулятора в левую сторону. При этом необходимо внимательно прислушаться, как только услышите шум воды и ощутите резкое нагревание корпуса терморегулятора, прекратите вращение головки и запомните ее положение.
• Настройка полностью завершена. Температура в помещении будет держаться с точностью до 1 °C.

3 Рекомендации по монтажу

На корпусе прибора находятся стрелки, указывающие направление движения водяных потоков

Во время установки это также важно учитывать. Перед началом монтажа механизма обязательно следует ознакомиться с инструкцией от производителя. Установить конструкцию нужно таким образом, чтобы она располагалась горизонтально, иначе под воздействием теплого воздуха от радиатора устройство будет неправильно работать

Если термостатический клапан монтируют на однотрубную систему, необходимо заранее провести установку байпасов под батареями, иначе при отключении одного радиатора вся конструкция выйдет из строя

Установить конструкцию нужно таким образом, чтобы она располагалась горизонтально, иначе под воздействием теплого воздуха от радиатора устройство будет неправильно работать. Если термостатический клапан монтируют на однотрубную систему, необходимо заранее провести установку байпасов под батареями, иначе при отключении одного радиатора вся конструкция выйдет из строя.

Электронные устройства, в отличие от полуэлектронных, нежелательно монтировать на кухне или вблизи котельной из-за их особой чувствительности. Целесообразно устанавливать подобные изделия в угловых помещениях, комнатах с низкой температурой и т. д

Важно учитывать некоторые общепринятые правила:

• нельзя допускать, чтобы агрегат устанавливался в местах сквозняков или попадания прямых солнечных лучей.
• рядом с терморегулятором запрещается располагать приборы, отдающие тепло (тепловентиляторы, различную бытовую технику).

Жидкостные или газонаполненные терморегуляторы?

Газонаполненные или жидкостные термостаты активнее откликаются на колебания температуры в помещении. Жидкостные термостаты точнее отзываются на изменения внутреннего давления в гофрированном цилиндре и эффективнее направляют его на исполнительную часть механизма.

Конструкции терморегуляторов, наполняемых газом, характеризуются рядов существенных плюсов:

• Газовая конденсация осуществляется в самой холодной секции устройства, которая находится дальше всего от корпуса клапана. В результате этого реакция наступает быстро, поскольку процесс не зависит от водной температуры.
• Термостат данного вида быстро реагирует на температурную динамику в здании, что обеспечивает эффективное поступление тепла.

Виды терморегуляторов

На рынке представлено несколько модификаций термостатов, отличающихся по своему строению и принципу работы, однако все они выполняют одинаковые функции.

Механический регулятор

Механические термостаты предусматривают ручную регулировку степени нагрева радиаторов. Стоят они недорого, надежны в работе, просты в настройке и практически никогда не дают сбоев, так как вся их работа основана на механических законах физики. На самом кране имеется градуировка в степенях, что позволяет с достаточно высокой точностью выполнять регулировку нагрева. Однако такая установка осуществляется опытным путем – вы не можете просто задать нужное количество градусов, что можно отнести к недостатку прибора.

Механический регулятор

В механическом терморегуляторе имеется три основные рабочие части – сильфон (газовый или жидкостный), привод и сам регулятор. Наполненный сильфон (вещество в нем) играет решающую роль в автоматической подстройке прибора. Когда мы поворачиваем рычаг термостата, содержимое переходит в золотник, влияя на положение штока.

Сам шток при давлении на него опускается и частично перекрывает проход для теплоносителя. Ограничивая его прохождение. На схеме ниже показано более подробное строение такого термостата.

Строение механического терморегулятора

Электронный термостат

Второй вид терморегуляторов является электронным. Внутри него установлен микропроцессор, отвечающий за регулировку нагрева батарей. Безусловно, в пользовании такие устройства очень удобны, так как позволяют выполнить поградусную настройку.

Электронный термостат

Управляется термостат обычно при помощи кнопочной панели, что достаточно надежно и удобно. Некоторые модели умеют одновременно управлять котлами, насосами и даже смесителями. Стоят они немало, что и не удивительно.

Электронный термостат также имеет механическую рабочую часть, которая практически ничем не отличается от описанного выше варианта. Сильфон в этом случае идет цилиндрический, а стенки его сделаны в виде гофры. Внутри сильфона находится вещество, которое реагирует на окружающую температуру.

Электронный термостат выглядит очень технологично

Такое вещество при нагревании начинает расширяться, внутри прибора растет давление, оказывающее влияние на положение штока, который также регулирует объем проходимого через прибор теплоносителя. При понижении температуры происходит обратный процесс. Такой терморегулятор очень надежный, сильфон способен без проблем выдерживать десятки тысяч сжатий и расширений, его ресурса хватит более чем на 10 лет, главное, чтобы электроника не подвела.

Среди электронных термостатов можно выделить два отличающихся вида приборов – закрытые и открытые. Первые не могут определять температуру автоматически, поэтому все настройки пользователь должен производить самостоятельно. Преимущество его перед ручным прибором состоит в том, что вы можете выставлять температуру по градусам, а не градуированной шкале больше-меньше.

Открытые являются сложными электронными устройствами с возможностью программирования. Например, при повышении температуры до определенного порога, прибор автоматически меняет режим своей работы на выбранный.

Для питания электронной части нужны батарейки

Работают такие термостаты от сменных элементов питания – батареек. Энергии не потребляется много, поэтому частая замена не требуется – за весь отопительный сезон вы можете сделать это 1-2 раза. Также есть модели, в которых установлен заряжаемый аккумулятор – в комплекте с ним поставляется зарядное устройство.

Инновационный монитор

Есть еще и полуэлектронные приборы. Их принцип работы также схож с механическими, но есть несколько важных отличий. Сильфонная головка ориентируется на температуру в помещении, поэтому она достаточно габаритная. Датчик у них выносной, который соединяется с рабочей частью капиллярной трубкой.
