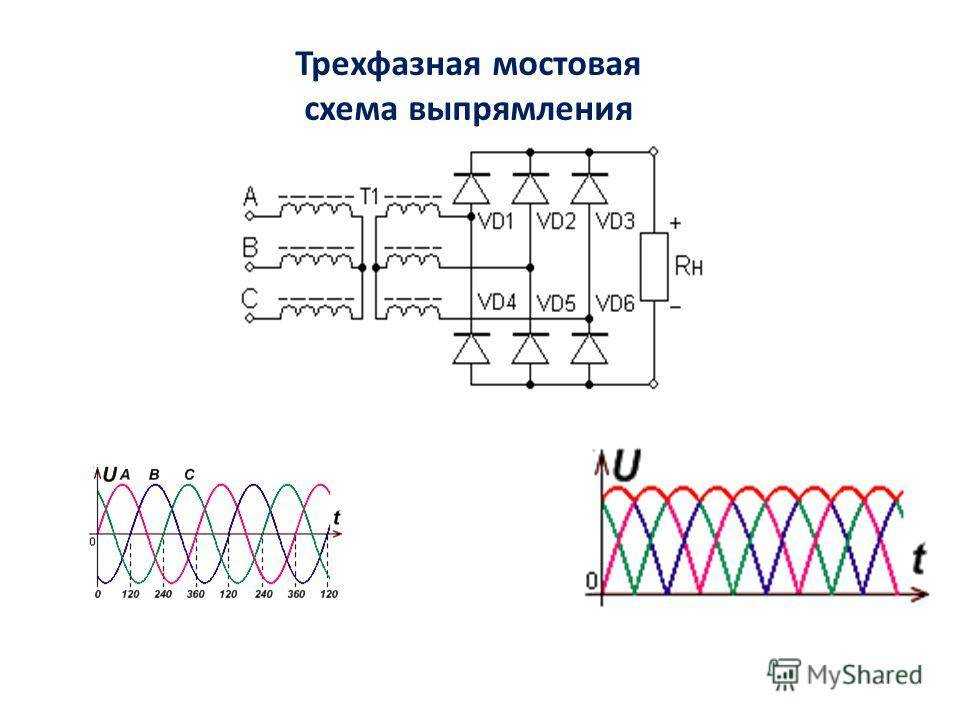

Принцип действия и схема трехфазного мостового выпрямителя

Последовательное и параллельное соединения диодов.

Если для выпрямительной схемы нельзя выбрать нужный тип диода в соответствии с заданным значением обратного напряжения или прямого тока, то используют два или более однотипных диодов с меньшими значениями параметров, включая эти диоды последовательно или параллельно.

Параллельное соединение диодов

Параллельное соединение диодов

При параллельном соединении диодов из-за возможного разброса параметров их токи будут неодинаковыми. Один из этих токов может превысить максимально допустимое значение, что приведёт к выходу из строя сначала одного, а затем и другого диода. Более равномерное распределения тока между параллельно соединёнными диодами достигается включением последовательно с каждым из них одинаковых по номиналу резисторов R_д. Сопротивление резисторов R_д должно быть в 5…10 раз больше, чем сопротивление диода в прямом направлении. В мощных выпрямительных устройствах для этой же цели используются индуктивные выравниватели токов.

Расчёт параллельного соединения диодов

Для начала расчёта необходимо определить требуемое количество параллельно соединённых диодов, исходя из того, что ток, проходящий через один диод не должен превышать значения максимально допустимого значения тока для данного типа диода, тогда количество параллельно соединённых диодов будет равно

, где

_mTnp

При дробных значениях расчётного количества диодов округление ведётся в большую сторону.

Значение сопротивления добавочных резисторов определяется по формуле

, где

_np.cp

Расчитаное сопротивление добавочных резисторов округляют до ближайшего стандартного сопротивления.

Пример расчёта параллельного соединения диодов

Рассчитать выпрямительную цепь, позволяющую получить выпрямленный ток I_выпр = 550 мА, если используются диоды Д226Б.

Так как средний прямой ток диода Д226Б I_{пр. ср} = 300 мА, то необходимо применить несколько параллельно соединённых диодов с добавочными резисторами. Рассчитаем количество параллельно соединённых диодов, примем k_T = 0,8

Возьмём n = 3.

Найдём значение сопротивлений добавочных резисторов

Выберем резистор из стандартного ряда сопротивлений Е24 (± 5%) R_доб = 6,2 Ом

Последовательное соединение диодов

Последовательное соединение диодов

Для обеспечения возможности работы выбранного типа диода в схеме выпрямителя с обратным напряжением, превышающим его максимально допустимое значение, следует соединять однотипные диоды последовательно. Если параметры не совпадают, то один из диодов оказывается под значительно большим напряжением, чем другой. Это может привести к пробою одного, а затем и другого диода. Выравнивание обратного напряжения на последовательно соединенных диодах достигается шунтированием каждого из диодов резистором R_ш. Ток, протекающий через эти резисторы, должен быть в 5…10 раз больше максимально возможного обратного тока диодов. В мощных высоковольтных выпрямительных устройствах для этой же цели диоды шунтируют конденсаторами С_ш или RC-цепью.

Расчёт последовательного соединения диодов

Для начала расчёта необходимо определить количество последовательно соединенных диодов, исходя из того что падение напряжения на каждом отдельно взятом диоде не должно превышать амплитудного значения напряжения, тогда количество последовательно включённых диодов будет равно

, где

U_m — амплитудное значение напряжения проходящее через диод,
k_H – коэффициент нагрузки по напряжению (может принимать значения от 0,5 до 0,8),
U_{obp max} — максимально допустимое обратное напряжение диода.

При дробных значениях расчётного количества диодов округление ведётся в большую сторону.

Значение сопротивлений шунтирующих резисторов определяется по формуле

, где

I_{обp max} — максимально допустимый обратный ток диода при максимальной температуре.

Пример расчёта последовательного соединения диодов

Рассчитать выпрямительную цепь для напряжения с амплитудным значением 700В, используя диоды Д226Б.

Так как максимально допустимое обратное напряжение диода U_обр.max = 300В, то для выпрямления необходимо применить цепочку из последовательно соединённых диодов с шунтирующими резисторами. Рассчитаем количество последовательных диодов, примем k_H = 0,7

Возьмём n = 4

Найдём значение сопротивлений шунтирующих резисторов

Выберем резистор из стандартного ряда сопротивлений Е24 (± 5%) R_ш = 1 MОм

Включение дополнительных и шунтирующих резисторов неизбежно связано с увеличением потерь мощности и уменьшением КПД выпрямительной схемы.

Сравнение однофазных и трехфазных устройств

При сравнении трехфазных схем выпрямления со однофазными аналогами важно отметить следующие моменты:

• первые используются только в силовых сетях 380 Вольт, а вторую разновидность допускается устанавливать и в однофазные и в трехфазные цепи (по одному на каждую из фаз);
• выпрямители 380 Вольт позволяют преобразовывать большую мощность и развивать значительные токи в нагрузке;
• с другой стороны самостоятельно сделать трехфазный выпрямитель несколько труднее, поскольку он состоит из большего числа комплектующих изделий.

Расчет трехфазного выпрямителя также будет сложнее, так как в этом случае учитываются векторные составляющие действующих токов и напряжений. Это объясняется тем, что в цепях 380 Вольт фазные параметры смещены относительно друга на 120 градусов.

Классификация по назначению и устройству

Разбираемся с электроизмерительными приборами

Выпрямители переменного тока разделяют на несколько различных видов, в зависимости от характеристик, использования периодов переменного тока, схем, по количеству фаз и типу пропускающего элемента. В общем виде классификация имеет следующий вид:

• По количеству периодов, задействованных в работе (одно,- и двухполупериодные, а также с полным и неполным использованием волны);
• По типажу устройства делят на включающие электронный мост, умножающие напряжение, с наличием или отсутствием трансформаторов;
• По количеству фаз разделяют на однофазные, двух, трех,- и N-фазные;
• Согласно типу устройства, пропускающего синусоиду, делят на полупроводниковые диодные и тиристорные, механические и вакуумные, ртутные;
• По виду пропускаемой волны делят на импульсные, аналоговые и цифровые.

Однополупериодный выпрямитель (четвертьмост)

Представляет собой простейшее устройство, преобразовывающее сигнал из переменного электрического тока в постоянный. Таким образом происходит сглаживание уровня сигнала. Схема построена на одном полупроводниковом вентиле (диоде). Редко применяется в промышленности, так как для питания автоматики и аппаратуры требуется добавление в цепь питания фильтров, которые бы сглаживали полуволну. Поэтому размеры и масса устройств на базе данного выпрямителя выходят слишком значительными. Не подходит к электрическому току с промышленной частотой сигнала в 50-60 Герц.

Такая схема выпрямителя используется в импульсных БП. Требуется для компьютерной техники и с высокой частотой сигнала – около 10 Герц. Также применяется в промышленности для выпрямления высокочастотного тока.

Устройство отличается следующими достоинствами:

• Высокая частота пульсация;
• Повышенная нагрузка на выпрямляющее устройство;
• Ухудшение работы трансформатора вследствие намагничивания;
• Невысокий показатель соотношения габаритов к мощности.

Достоинство – дешевизна.

Однополупериодный выпрямитель

Два четвертьмоста параллельно

Данная схема состоит из двух четвертьмостов с одним периодом, которые работают независимо один от одного, на одну мощность. Принцип работы заключается в распараллеливании полуволны на 2 части. При первом временном промежутке происходит на одну половину, затем через часть схемы.

Два полных моста последовательно

Это двухфазная схема, которая включает два последовательных диодных моста. При этом электродвижущая сила равняется удвоенной относительно полного моста с одной фазой. Относительно сопротивление увеличивается в 4 раза.

Двухполупериодный выпрямитель, мостовая схема

В таком устройстве диодные мосты подключается ко вторичной обмотке трансформирующего прибора. Полупроводниковые элементы работают попарно, каждый со своей очередностью, пропуская только положительную или отрицательную полуволну. Таким образом частота колебания мощности, которая была выпрямлена, вдвое выше частоты тока в сети.

Три полных моста параллельно (12 диодов)

Это менее распространенная схема, состоящая из 12 параллельно соединенных диодов. По большинству характеристик значительно превосходит другие выпрямители напряжения. При прохождении электрического тока через всю схему исходящее напряжение выходит без пульсаций.

Три полных моста последовательно

Последовательная схема с двенадцатью диодами представляет собой трехфазный выпрямитель тока. Сопротивление в ней эквивалентно трем диодным мостам, в каждом из которых уровень сопротивления равен 3R. Таким образом, общий уровень препятствия движению заряженных частиц приблизительно равен 9R. В то время как частота колебаний в 6 раз выше, чем такая же от поступающего сигнала. Достоинством такого выпрямителя является наибольшая средняя электродвижущая сила, поэтому он часто используется в источниках мощности с большим выходным напряжением.

Трехфазная схема выпрямления

Устройства с тремя входящими фазами являются достаточно распространенными. Они обрезают часть волны, за счет чего значительно снижают колебания. Наиболее популярна трехдиодная схема Миткевича и шестидиодная схема Ларионова.

Трехфазные выпрямители

Основные расчетные соотношения схем:

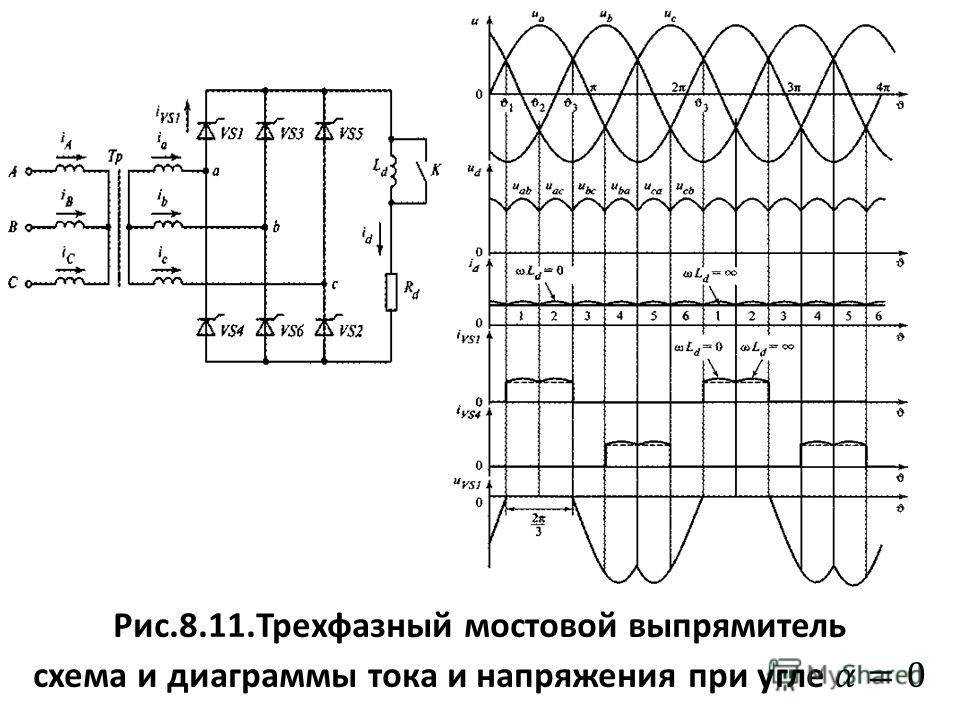

При работе на активную нагрузку с углом управления в момент времени t1 – точка естественной коммутации катодной группы, тиристор VS1 открывается, в анодной группе тиристор VS6 к этому моменту уже открыт. К нагрузке прикладывается линейное напряжение Uab и выпрямленный ток id протекает по контуру обмотки фазы .

В момент времени t2 потенциал фазы b становится более положительный по сравнению с фазой с, тиристор BS6 выключается и включается тиристор VS2 – происходит переключение тиристоров в анодной группе.

В момент времени t3 тиристор VS2 остается включенным, тиристор VS1 выключается и включается VS3 – переключение в катодной группе, т.к. потенциал фазы b становится более положительным по отношению к фазе а. Переключение происходит поочередно в катодной и анодной группах. Таким образом, в мостовой схеме в любой момент времени одновременно работают два тиристора, один из анодной группы, потенциал которого наименьший относительно общего провода, второй из катодной группы, потенциал анода которого наибольший относительно общего провода. t1-t2 – VS1, VS6; t2-t3 – VS1,VS2; t3-t4 – VS3,VS2; t4-t5 – VS3,VS4…

Источник

Принцип действия

Принцип работы трехфазного выпрямителя Принцип работы любого преобразователя синусоидального напряжения основан на выпрямительных свойствах особого полупроводникового элемента – германиевого или кремниевого диода. При протекании через него переменного тока положительная полуволна свободно «проходит» через рабочий электронный переход, смещенный в прямом направлении. При воздействии отрицательной полуволны электроны встречают препятствие в виде потенциального барьера, так что ток через переход течь не может.

В простейших схемах включения используется неполный цикл обработки переменных уровней, так как вторая полуволна безвозвратно теряется. Это заметно снижает преобразуемую мощность. Для сохранения полезной составляющей были разработаны 2-хполупериодные схемы выпрямления, в которых количество диодов увеличено до двух.

Выпрямительные схемы

Выпрямление электрических колебаний, это процесс, в результате которого переменное входное колебание преобразуется в выходное колебание только одного знака (рисунок 1.5). Процесс выпрямления используется в устройствах электропитания (блоках питания) и демодуляторах.

Выпрямление всегда осуществляется при использовании нелинейных элементов, обладающих свойством однонаправленного пропускания электрического тока. Благодаря таким свойствам на выходе выпрямляющего элемента получают ток одного знака.

Для выпрямления применяют полупроводниковые и вакуумные (кенотроны) диоды, газоразрядные диоды (газотроны), тиратроны, кремниевые и селеновые элементы, тиристоры и другие элементы с нелинейными свойствами в зависимости от применения, значений выпрямленных напряжений и токов, отбираемых нагрузкой. В маломощных электронных устройствах для выпрямления чаще всего применяют полупроводниковые диоды.

Название “выпрямитель” используется, прежде всего, для схем, преобразующих переменный ток в постоянный. Выпрямителем называется также и сам элемент с однонаправленными свойствами, используемые в процессе выпрямления.

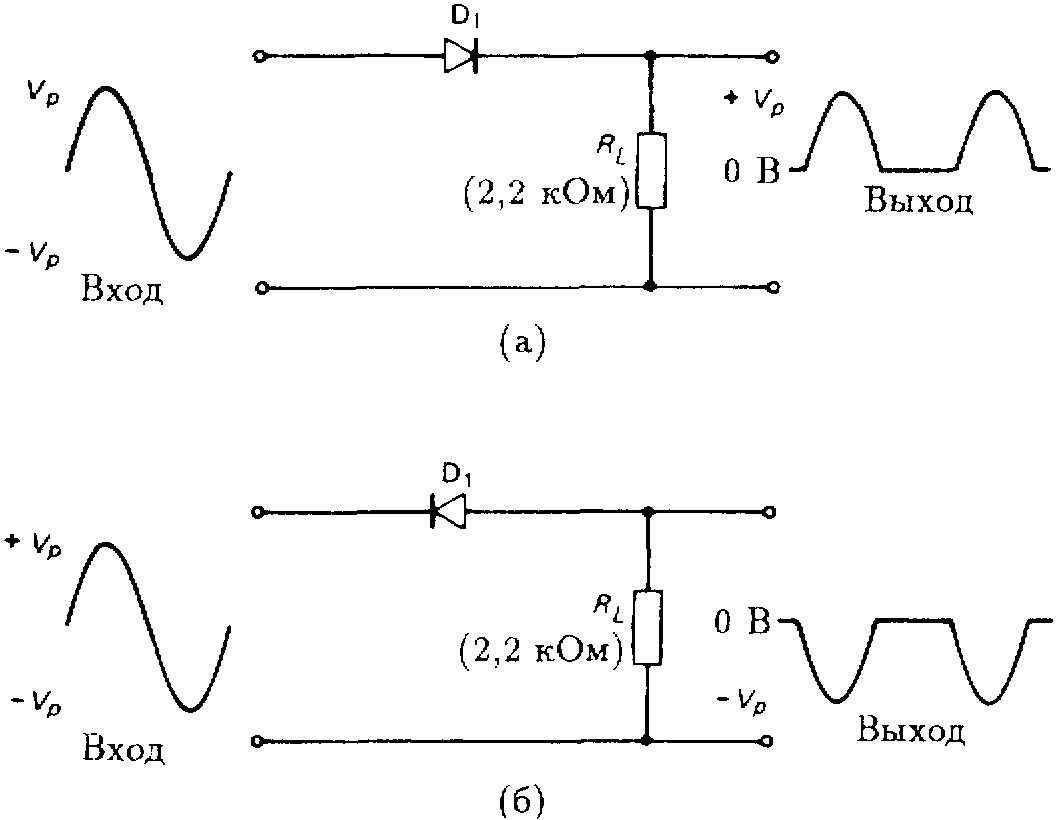

Однополупериодным выпрямителем называется такой выпрямитель, на выходе которого после процесса выпрямления остаются колебания одного знака. Схема однополупериодного выпрямителя, возбуждаемого синусоидальным сигналом, представлена на рисунке 1.6.

Диод, включенный таким образом, что приводит ток только при положительных полупериодах входного колебания, т.е. когда напряжение на его аноде больше потенциала катода. Среднее значение колебания, полученного в результате выпрямления синусоидального напряжения с действующим значением и максимальным значением , равно

Например, при выпрямлении напряжения с действующим значением , после выпрямления получаем напряжение .

В отрицательный полупериод диод не проводит ток, и все подведенное к выпрямителю напряжение действует на диоде как обратное напряжение выпрямителя. При изменение направления включения диода он будет проводить в отрицательные полупериоды и не проводить в положительные.

Рассматриваемая схема выпрямителя называется последовательной. Название связано с тем, что нагрузка включается последовательно с нелинейным элементом (вентилем).

Двухполупериодным выпрямителем называют такой выпрямитель, в котором после процесса выпрямления остаются участки входного колебания, имеющие один знак. К ним после изменения знака добавляются участки, имеющие противоположный знак.

Принципиальная схема двухполупериодного выпрямителя, управляемого синусоидальным сигналом от трансформатора, показана на рисунке 1.7.

В периоды времени, когда на аноде диода Д1 действует положительное напряжение, на аноде диода Д2 присутствует отрицательное и наоборот. Это происходит потому, что средняя точка вторичной обмотки трансформатора заземлена, и, следовательно, она имеет нулевой потенциал. При положительной полуволне напряжения на вторичной обмотке диод Д1 пропускает ток, а диод Д2 не пропускает.

При отрицательной полуволне положительное напряжение действует на диоде Д2, который при этом проводит, а диод Д1, смещенный в обратном направлении, не проводит. Среднее значение напряжения, полученого на выходе двухполупериодного выпрямителя в 2 раза больше напряжения, полученного на выходе однополупериодного выпрямителя.

Технические параметры выпрямителя:

— Коэффициент пульсаций выпрямителя называется отношение максимального значения переменной составляющей напряжения на выходе выпрямителя к значению его постоянной составляющей на этом выходе. В большинстве применений желательно, чтобы коэффициент пульсаций был как можно меньше. Уменьшение пульсаций достигается путем применения соответствующих фильтров.

— Коэффициент использования трансформатора в выпрямительной схеме, определяется как отношение двух мощностей: выходной мощности постоянного тока и номинальной мощности вторичной обмотки трансформатора.

— Коэффициент полезного действия, это параметр, характеризующий эффективность схемы выпрямителя при преобразовании переменного напряжения в постоянное. КПД выпрямителя выражается отношением мощности постоянного тока, выделяемой в нагрузке, к входной мощности переменного тока. Коэффициент полезного действия определяется для резистивной нагрузки.

—

Частотная пульсация выпрямителя, это основная частота переменной составляющей, существующей на выходе выпрямителя. В случае однополупериодного выпрямителя частота пульсаций равна частоте входного колебания. Фильтрация пульсаций тем проще, чем выше частота пульсации.

Схема как сделать из постоянного тока переменный — Портал о стройке

Люди всего земного шара в настоящее время имеют возможность получить знания в различных технических направлениях. Нам всем остается лишь воспользоваться знаниями, современной имеющейся базой научных открытий как отечественных так и зарубежных ученых.

Чтобы получить необходимые знания для разрешения каких-либо технических вопросов, мы обращаемся к тому или иному источнику информации. Человек, допустим открывает учебник по электротехнике и получает различную техническую информацию, к примеру:

• переменное напряжение является синусоидальным напряжением;
• коллекторный двигатель может работать как от переменного так и от постоянного тока;
• каждый диод обладает своим потенциальным барьером

и так далее.

И зачастую получается, что человеку трудно понять прочитанное. Он может запомнить информацию, но не осознавать того, что он прочитал. То-есть, кроме того что мы прочитали, нам необходимо понять явления физики.

Для чего нужен постоянный ток

Что из себя представляет постоянный ток? В чем различие между переменным и постоянным током? Чтобы нам ответить на эти и другие вопросы, — нам нужно вспомнить физику и электротехнику.

Постоянный ток — название происходит от самого слова постоянный, то-есть ток, в котором отсутствуют пульсации, — в отличие от переменного тока. К таким источникам энергии \постоянного тока\ относятся химические источники тока:

• первичные источники;
• электрохимические аккумуляторы.

Первичные источники тока — это различные батарейки \разового пользования\, не подлежащие своему восстановлению в первоначальное состояние — после их разрядки.

К электрохимическим аккумуляторам относятся различные типы аккумуляторов, способность которых проявляется в возвращении их в свое первоначальное химическое состояние в процессе воздействия электрического тока, — зарядки аккумулятора. Другими словами, зарядили:

• аккумулятор авто;
• аккумулятор шуруповерта;
• аккумуляторы соединенные в батареи — для телефонной связи,

— в результате, получаем неоднократную возможность в их дальнейшей эксплуатации, эксплуатации источников постоянного тока.

Какие преимущества мы находим в применении постоянного тока? Данную электрическую энергию можно аккумулировать, допустим, для той же самой ветряной электростанции, — при отсутствии ветра.

Следовательно, вывод такой, что в приведенных источниках электрической энергии отсутствует частота, — в виду отсутствия пульсаций тока.

Где еще можно наблюдать применение постоянного тока? Постоянный ток необходим также для питания электродвигателей — работающих от постоянного тока. Электродвигатели постоянного тока применяются как тяговые двигатели, в которых допускается плавное вращение ротора, к примеру, в электровозе.

Вот мы и ответили на такой простой вопрос «для чего нужен постоянный ток».

Однополупериодный выпрямитель тока

Однополупериодный выпрямитель тока — это наиболее упрощенная схема выпрямления тока.

рис.1

рис.2

Рассмотрим две схемы, разница которых состоит в том, что в первой схеме однополупериодного выпрямителя тока, — параллельно нагрузке подключен конденсатор. Первая схема \рис.1\ состоит из:

и подключенной нагрузки ко вторичной обмотке трансформатора.

Во второй схеме однополупериодного выпрямителя тока, цепь вторичной обмотки трансформатора состоит из диода и подключенной нагрузки \рис.2\. В электротехнике, диоды состоящие в схеме, — еще называют вентилями. Если в своих описаниях схем Вы даете пояснение и заменяете слово «диод» словом «вентиль», — разницы не будет никакой.

На представленных кривых изменения напряжения \рис.1\ видно, что:

• переменное напряжение в схеме наблюдается перед вентилем \диодом\;
• после вентиля напряжение пульсирующее — положительной полярности

и после конденсатора, параллельно включенного перед нагрузкой, — напряжение выглядит как бы сглаживающим. То-есть конденсатор состоящий в схеме после диода, — сглаживает пульсацию. Поэтому, конденсаторы еще называют фильтрами.

Но для питания отдельных схем-блоков, к примеру в радиотехнике такие схемы выпрямления тока не подходят, так как пульсации будут создавать фон переменного тока, а это в свою очередь будет приводить к искажению звукового сигнала.

Для питания схем:

• телевизоров;
• транзисторных радиоприемников;
• электронных приборов,

— схемы выпрямления, в целом состоят из так называемых реактивных элементов — дросселей и конденсаторов.

Другие типы выпрямителей

Двухфазный двухполупериодный выпрямитель

Двухфазный двухполупериодный выпрямитель представляет из себя два
параллельно соединенных однофазных однополупериодных выпрямителя.
Характеризуется улучшенным использованием трансформатора и сглаживающего
фильтра. Другое название такого выпрямителя — выпрямитель со средней
точкой.


Рис. 4 — Схема двухфазного двухполупериодного выпрямителя

Однофазный выпрямитель с удвоением напряжения

Однофазный выпрямитель с удвоением напряжения представляет собой
последовательное соединение однополупериодных выпрямителей. В первом
полупериоде через диод VD1 заряжается конденсатор C1, а во втором полупериоде
через диод VD2 заряжается конденсатор C2. Выходное напряжение представляет
собой сумму напряжений на конденсаторах — удвоенную амплитуду напряжения
вторичной обмотки.


Рис. 5 — Схема однофазного выпрямителя с удвоением напряжения

Трехфазный выпрямитель с нулевой точкой

Трехфазный выпрямитель с нулевой точкой обладает значительно
меньшими пульсациями выходного напряжения и их утроенной частотой по сравнению
с однофазным двухполупериодным выпрямителем. Этой позволяет упростить фильтр а
иногда и вообще обойтись без него. Но такой схеме присуще подмагничивание
трансформатора постоянным током, что ухудшает его использование.


Рис. 6 — Схема трехфазного выпрямителя с нулевой точкой

Трехфазный мостовой выпрямитель

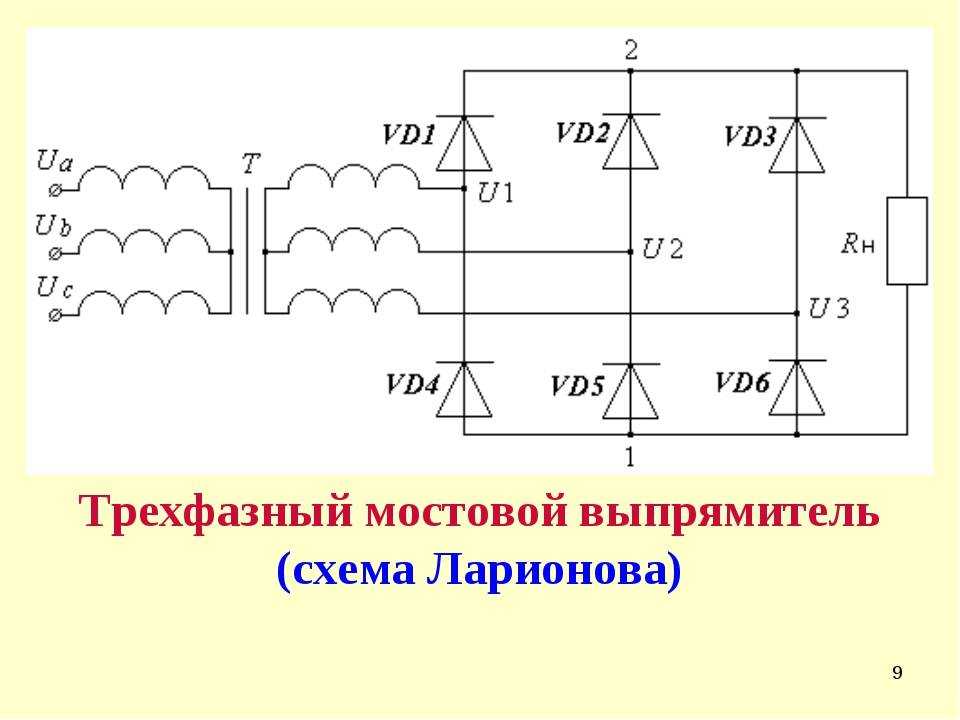

Трехфазный мостовой выпрямитель (схема Ларионова) по сравнению с
предыдущей схемой характеризуется отсутствием подмагничивания трансформатора,
еще меньшим коэффициентом пульсаций, и их вдвое большей частотой.


Рис. 7 — Схема трехфазного мостового выпрямителя

Таблица 1

Основные характеристики схем выпрямителей при работе на резистивную нагрузку

Характеристика	Тип выпрямителя
Однофазный со средней точкой	Однофазный мостовой	Трехфазный с нулевой точкой	Трехфазный мостовой
Действующее напряжение вторичной обмотки (фазное),
Действующий ток вторичной обмотки,
Действующий ток первичной обмотки,
Расчетная мощность трансформатора,
Обратное напряжение на диоде,
Среднее значение тока диода,
Действующее значение тока диода,
Амплитудное значение тока диода,
Частота основной гармоники пульсаций
Коэффициент пульсаций выходного напряжения,

• — расчетное значение напряжения на нагрузке
• — число последовательно включенных диодов
• — прямое падение напряжения на диоде
• — среднее значение выпрямленного напряжения
• — расчетное значение тока через нагрузку
• — коэффициент трансформации
• — расчетное значение мощности нагрузки
• — частота питающей сети

ТРЕХФАЗНЫЙ МОСТОВОЙ УПРАВЛЯЕМЫЙ ВЫПРЯМИТЕЛЬ

ТРЕХФАЗНЫЙ МОСТОВОЙ УПРАВЛЯЕМЫЙ ВЫПРЯМИТЕЛЬ

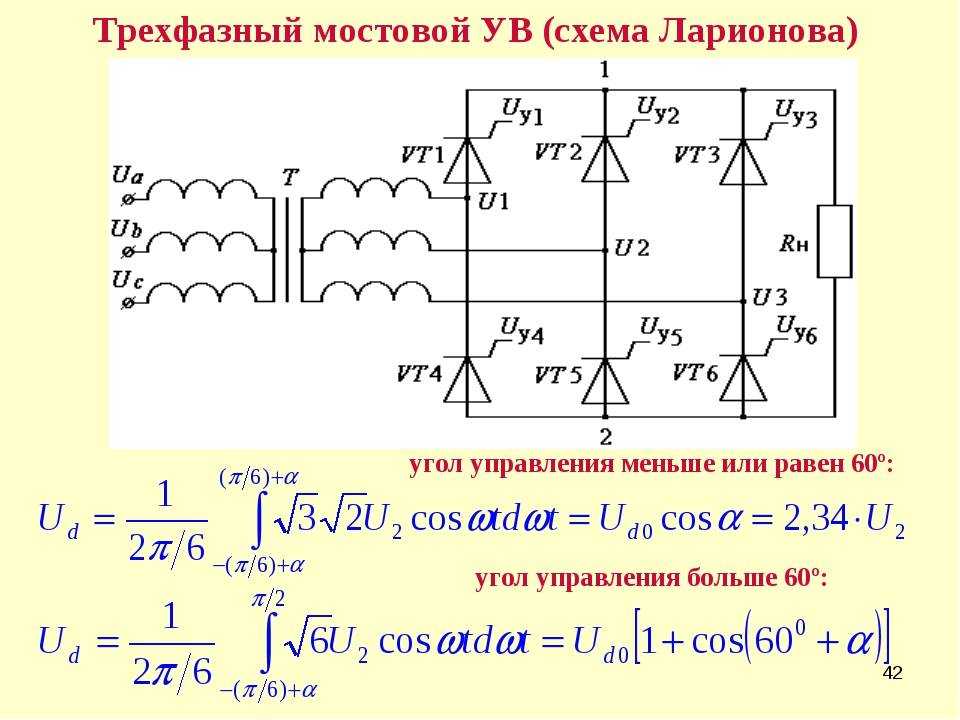

Такие УВ наиболее широко распространены в области средних и больших мощностей, что связано с их высокими энергетическими и эксплуатационными характеристиками. Вентили схемы (рис. 4) образуют две группы: катодную (VD1,VD3,VD5) и анодную, и нагрузка оказывается подключенной к двум фазам вторичной обмотки трансформатора. Можно также считать, что нагрузка получает питание от двух последовательно включенных нулевых трехфазных схем выпрямления.

Особенностью схемы управления таким УВ является то, что она должна обеспечивать подачу сигналов управления при включении схемы, а также в некоторых других случаях — одновременно на два тиристора из разных групп. Приработа УВ на активную и индуктивную нагрузку одинакова

и полностью совпадает с режимом неуправляемого выпрямителя; при имеют место различия.

На рис. 5 показаны диаграммы работы трехфазного мостового УВ на активную нагрузку при. Как видно из диаграмм, при

кривыенепрерывны (уголотсчитывается от точки пересечения

фазных напряжений). По мере увеличениязначения уменьшаются по закону

где

Рис. 4. Трехфазный мостовой УВ

Рис. 5. Диаграммы работы трехфазного мостового УВ на активную нагрузку

при различных углах регулирования

Уголявляется критическим и при дальнейшем его увеличении в

кривыхипоявляются паузы, т. е. наступает режим работы УВ с прерывистым выпрямленным током (при активной нагрузке!). Для обеспечения этого режима на управляющие электроды тиристоров следует подавать либо сдвоенные импульсы с интервалом, либо удлиненные шириной не менее(показано на диаграмме для). Например, для

того чтобы открыть тиристор VD1

в моменти обеспечить цепь тока, необходимо подать такой же сигнал наVD6. После того как разность мгновенных напряженийстанет равной нулю, оба тиристора

закроются, а в момент времени t3

должен вступить в работуVD2, который откроется только при наличии повторного управляющего сигнала наVD1 или при длительности его более

Для режима прерывистых токов

При работе трехфазного мостового УВ на индуктивную нагрузку режим работы существенно изменяется (рис. 6). Так, ток в нагрузке остается (при данном) неизменным, каждый тиристор работает 1/3 периода, но переход тока с одного тиристора на другой происходит не в момент равенства фазных напряжений, а со сдвигом на угол а.Токи во вторичных, a следовательно, и в первичных обмотках представляют собой прямоугольные импульсы длительностью 1/3 периода одного и столько же другого направления. Сигналы управления подаются на тиристоры в соответствии с графиком 6, б, но при запуске схемы необходимо выполнить условие одновременной подачи сигнала на оба тиристора. С увеличением уменьшаются средние значенияно припереходс кривой

одного линейного напряжения на кривую другого происходит в пределах положительной полярности участков этих линейных напряжений, поэтому кривыеи его среднее значение одинаковы при активной и индуктивной нагрузках.

Рис. 6. Диаграмма работы трехфазного мостового УВ на индуктивную нагрузку.

При в кривой(на рис. 7, показаны кривые линейных напряжений, так как именно они формируют напряжение на нагрузке) появляются участки с отрицательным напряжением, происходит более интенсивное снижениеПриэти площадки равны между собой и

. Поэтому для индуктивной нагрузки, а регулировочная характеристика трехфазной мостовой схемы имеет вид, показанный на рис. 8 (кривая а).

Рис. 7. Диаграммы работы трехфазного мостового УВ при различных углах

регулирования

Рис. 8. Регулировочные характеристики трехфазного УВ

На диаграмме (рис. 6, г) показан график изменения прямого и обратного напряжения на одном из вентилей. Эти напряжения не могут превышать, т.е. определяются линейным напряжением вторичной

обмотки трансформатора. Следует отметить, что в принципе данная схема может применяться без специального трансформатора, получая питание непосредственно от сети.

При работа схемы возможна, но уже в инверторном режиме,

когда происходит преобразование энергии источника постоянного тока,
