5 основных элементов лучевой системы отопления

Оценка

Преимущества

Чем лучевая система отопления лучше последовательной? Вот типичный список аргументов ее сторонников:

1. Минимальный разброс температур между отопительными приборами. Они запитаны от общего коллектора и питаются с одной подающей нитки;
2. Удобство управления. Из коллекторного шкафа вы можете изменить температуру любого участка системы отопления;

Коллекторный шкаф — узел управления отоплением во всем доме.

3. Независимая регулировка температуры приборов. Если вы прикроете или полностью отключите любой из них, это никак не скажется на работе остальных батарей;
4. Скрытая прокладка подводок. Уложенные в стяжку или штробы, они не будут портить дизайн жилого помещения.

Подводки отопительных приборов будут скрыты настеленным по лагам полом.

Недостатки

Вначале — несколько критических комментариев к тем свойствам коллекторной разводки, которые я упомянул в числе ее преимуществ.

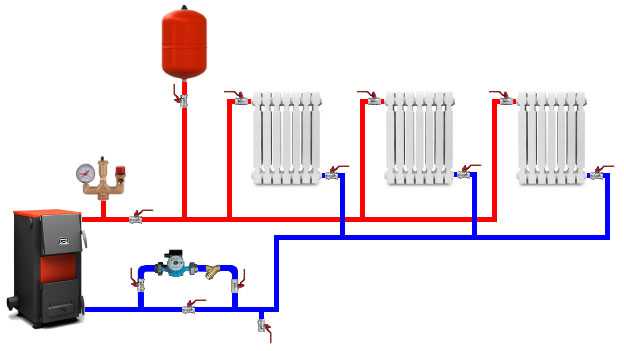

1. В двухтрубной последовательной системе тоже можно получить одинаковую температуру батарей. При тупиковой разводке она достигается балансировкой системы (то есть дросселированием подводок ближних к котлу батарей), при попутной разводке температура на всех отопительных приборах будет одинаковой и без балансировки;

Петля Тихельмана, или двухтрубная система с попутным движением теплоносителя. Температура всех радиаторов одинакова без балансировки.

1. Управлять температурой воздуха в комнате удобнее всего непосредственно из нее. Если вам нужно идти через весь дом к коллекторному шкафу для того, чтобы уменьшить нагрев батареи — это, согласитесь, вовсе не выглядит преимуществом;
2. Независимая регулировка температуры радиаторов возможна в любой двухтрубной системе. При однотрубной разводке она тоже достижима: достаточно подключать батареи не в разрыв розлива, а параллельно ему.

Подключение радиатора параллельно розливу в однотрубной ленинградке. Краны на подводке позволяют уменьшить нагрев батареи, не влияя на работу остальных отопительных приборов.

И собственно недостатки:

• Дорого. Суммарная длина отопительных подводок в случае лучевой разводки труб будет в несколько раз больше, чем при последовательном подключении батарей;
• Сложно. Штробление стен или заливка стяжки с коллекторной разводкой возможны только на стадии капитального ремонта частного дома или квартиры. Между тем развести батареи последовательно можно и после окончания чистового ремонта: из грязных работ предстоит только бурение стен под розливы;

Отопление с последовательным подключением радиаторов можно развести после окончания чистовой отделки.

Ненадежно. Для работы системы отопления нужен циркуляционный насос, что делает ее энергозависимой. При остановке циркуляции (например, в случае длительного отключения электричества) вода в трубах замерзнет. Отогреть скрытые в полу или стенах подводки куда сложнее, чем проложенные открыто розливы.

Подводка ниже соединения с радиатором заполнена водой. Слить ее полностью невозможно.

Выводы

На мой взгляд, лучевая разводка оправдана лишь в одном случае: если вы монтируется водяные теплые полы.

Аргументы? К вашим услугам:

1. Длина одного контура теплого пола не может превышать 120 метров из-за высокого гидравлического сопротивления труб, поэтому в доме в любом случае будет несколько параллельных контуров;
2. Параллельные контуры удобнее всего подключить к выводам распределительного коллектора. Альтернативные способы монтажа подразумевают открытую прокладку розливов и открытый монтаж дросселей или термоголовок, что, сами понимаете, идет вразрез с эстетикой.

Водяной теплый пол: коллекторная разводка полностью оправдана.

Высокотемпературную систему радиаторного отопления дешевле, проще и разумнее развести последовательно.

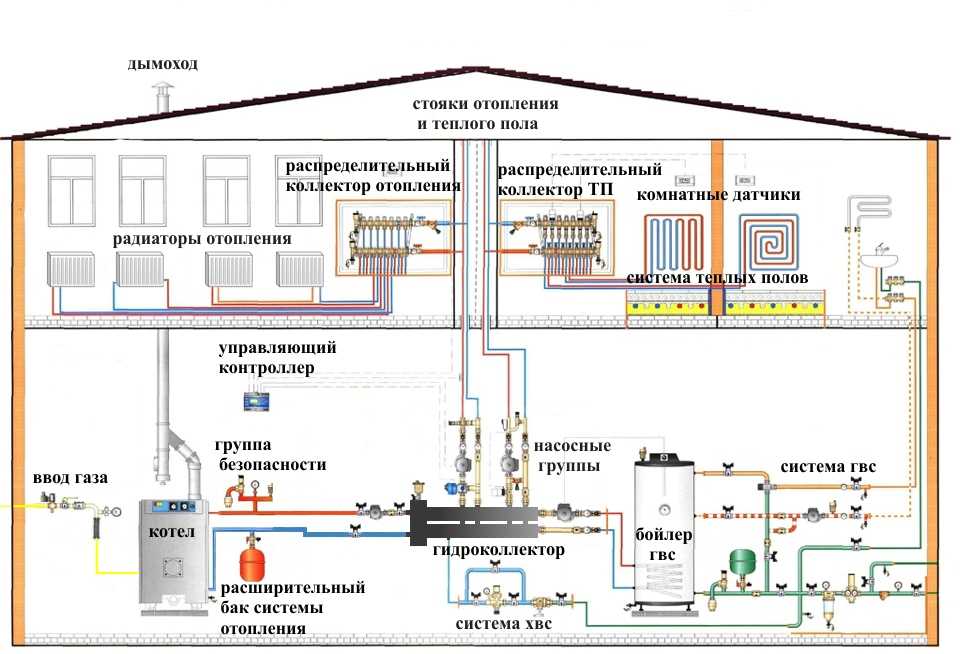

Структура системы лучевого отопления

Любая отопительная система имеет в своей структуре источник тепла (котел, печь, бойлер), приборы обогрева (радиаторы, конвекторы), трубы, запорную и регулирующую арматуру и в большинстве случаев циркуляционный насос

Лучевая схема также подразумевает применение указанных выше элементов, а также важное и отличающее ее от других оборудование – коллектор

Многие из перечисленных структурных составляющих стандартны, поэтому останавливаться на их описании нецелесообразно. Ниже будут рассматриваться только те из них, к которым предъявляются особые требования.

Источники тепла

Как известно, это основной агрегат любой системы обогрева дома, к выбору которого следует подходить обоснованно. Лучевая схема конструктивно достаточно сложна и, соответственно, требует мощного оборудования.

Коллектор отопления

Вторым по важности элементом в такой системе теплоснабжения является коллектор. Он представляет собой устройство в виде короткой трубы с многочисленными патрубками для подключения радиаторов. В литературе часто можно встретить другое его название – гребенка

В литературе часто можно встретить другое его название – гребенка.

Рисунок 2 – Отопительный коллектор

Основная его функция заключается в централизованном распределении теплоносителя от источника тепла к отопительным приборам. Так же он позволяет регулировать интенсивность нагрева каждого из них, а также отключать отдельный контур для ремонта или плановой замены без влияния на работу системы за счет установки различного вида запорной и терморегулирующей арматуры.

Лучевое отопление, как двухтрубная система, подразумевает использование двух коллекторов: подачи и отвода, устанавливаемые, как правило, спарено. А для размещения всего узла рекомендуется применение специального шкафа, который не только обеспечит свободный доступ к оборудованию, но и скроет его неэстетичный вид.

https://youtube.com/watch?v=KgwDK9nMGWQ

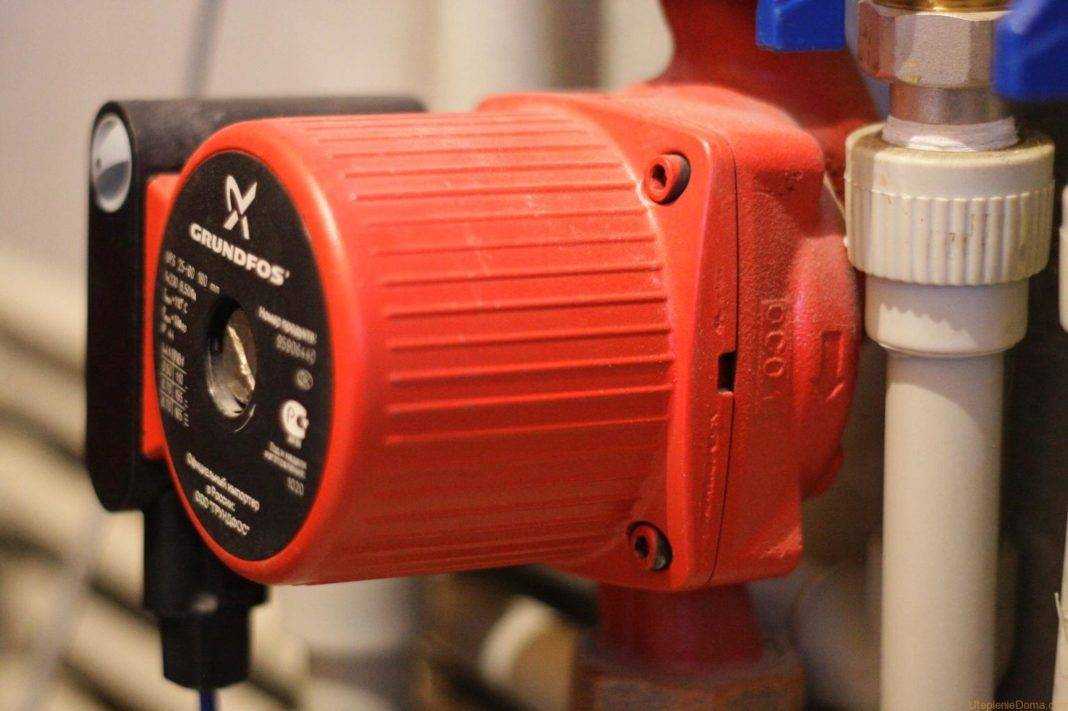

Циркуляционный насос

Система лучевого отопления подразумевает, как правило, принудительную циркуляцию теплоносителя, поэтому обязательно требует установку насоса.

В зависимости от сложности конфигурации схемы, а также протяженности трубопроводов может потребоваться два устройства, монтируемых как на подаче, так и на обратке.

Трубы

Для организации лучевой схемы теплоснабжения могут использоваться металлические, металлопластиковые и полипропиленовые трубы. При выборе конкретного вида следует исходить не только из стоимости изделий, но и трудоемкости монтажа и ремонта. В связи с этим наибольшее применение нашел вариант из пластика.

Как происходит коллекторно-лучевая разводка отопления?

Во главу угла (а точнее в определенное место где не будет он мешаться) устанавливается коллектор отопления. Его можно установить открыто или в шкаф. Сейчас вариантов полно на рынке от простых накладных до встраиваемых с перламутровыми замками))).

Коллектор отопления нужно брать именно для отопления. Обычный коллектор для водопровода не подойдёт. В нем должны быть специальные вентили и клапана, которые в дальнейшем поспособствуют балансировке системы. А еще с помощью них можно перекрыть ветку к определенному радиатору и осуществить его снятие или замену. Всё это позволит избавиться от ненужных дополнительных кранов на радиаторах.

Коллекторный узел связывается с котлом отопления. Для этого необходимо заложить достаточно толстую трубу не менее чем 25 мм (для сшитого полиэтилена) или 32 мм (для полипропилена). Поэтому выбор места для коллектора определяется еще и возможностью притянуть такую трассу к нему. На эту трассу устанавливается грязевой фильтр. А сам коллектор отсекается от контура котла дополнительными кранами, чтобы иметь возможность заменить котел без слива всего теплоносителя.

К каждому радиатору отопления от коллектора приходит две трубы. Их диаметр обычно составляет каких-то 16 мм (для сшитого полиэтилена). Такого диаметра хватит даже для самого мощного радиатора. Эти трубы обязательно должны быть в утеплителе или минимально в гофре.

При лучевой разводке труб их небольшой диаметр в 16 мм способствует укладке в стяжку пола.

Правила монтажа

Как правильно выполнить лучевую разводку своими руками?

Вот несколько базовых правил.

В качестве подводок можно использовать трубы минимального имеющегося в продаже диаметра (15 мм для гофрированной нержавеющей трубы и 16 мм для металлопластика, полипропилена, PEX и PERT);

Таблица соответствия диаметра труб и тепловой нагрузки на участок контура. Как видите, диаметра в 15 мм достаточно для любого отопительного прибора.

• Все обслуживаемые соединения должны быть доступны после окончания монтажа, поэтому они выводятся за пределы стяжки или штроб;
• Для соединения подводок с радиаторами используйте американки. Быстроразъемные соединения сэкономят вам массу времени и сил, если батарею по какой-то причине придется снять;
• Ставьте дроссели и/или шаровые краны на оба коллектора (подачи и обратки). Каждый контур должен полностью отключаться независимо от других. Эта инструкция поможет вам не остаться зимой без отопления во всем доме из-за течи единственной батареи;
• При монтаже радиаторного отопления прокладывайте подводки в теплоизоляции (например, в трубках из вспененного полиэтилена). Так вы сократите нецелевые потери тепла.

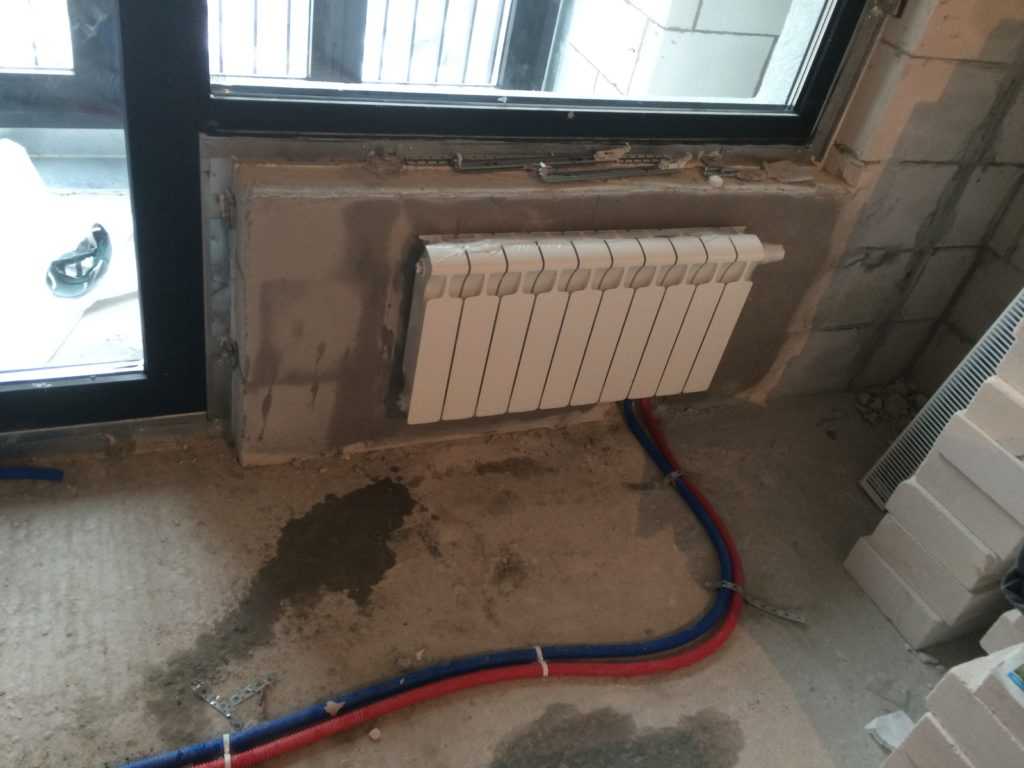

Подводки отопления разведены в трубках из вспененного полиэтилена.

Главные элементы конструкции

Важнейшим компонентом лучевой разводки являются коллекторы. При проектировании лучевой системы отопления двухэтажного (или многоэтажного) дома коллекторный шкаф потребуется разместить на каждом этаже. Коллекторы и регулирующая арматура (ручная либо автоматизированная) монтируются в шкафы, где к ним обеспечивается удобный доступ во время эксплуатации и периодического или аварийного обслуживания.

Малое по сравнению с тройниковой разводкой число соединений обеспечивает большую гидродинамическую устойчивость всей системы отопления.

Второй компонент – это циркуляционный насос, он обеспечивает создание напора в системе для подачи нагретого теплоносителя по трубам в радиаторы и сбор обратки.

Подбор и монтаж циркулярного насоса

Для лучевой системы отопления чаще всего выбирают вариант нижней подачи горячей жидкости в радиаторы. Для обеспечения ее принудительной циркуляции применяется циркуляционный насос. Его мощности должно хватать, чтобы обеспечить напор, позволяющий теплоносителю достичь самых удаленных теплообменников, включая теплые полы.

Принудительная циркуляция ускоряет оборот теплоносителя по кольцам системы. Это позволяет снизить перепад между входящей и исходящей температурой контура отопления. Такой рос эффективности отопления позволяет либо понизить мощность бойлера, либо иметь больший запас мощности на случай экстремальной погоды.

При подборе устройства учитывают два основных параметра, определяющих его мощность и число оборотов:

• производительность, кубометры в час;
• напор, в метрах;
• уровень шума.

При выборе циркулярного насоса учитывайте производительность и напор

Для корректного подбора потребуется учесть диаметр и общую длину разводящих труб, максимальный перепад высот по отношению к высоте монтажа насоса. При проведении инженерно-сантехнических расчетов используют специальные таблицы, предлагаемые производителями.

Специалисты рекомендуют придерживаться следующих правил по монтажу насоса:

• приборы с влажным ротором монтируются так, чтобы вал был расположен горизонтально;
• устройства со встроенным термостатом монтируются на ближе чем на 70 см от отопительного котла во избежание ошибочных срабатываний;
• циркуляционный насос монтируется на возвратном участке трубопроводной системы, поскольку его температура ниже и устройство прослужит дольше;
• современные термостойкие насосы могут размещаться и на магистрали подачи;
• отопительный контур следует снабдить устройством для выпуска воздушных пробок, его может заменить насос со встроенным воздушным клапаном;
• устройство следует размещать максимально близко к расширительной емкости;
• перед монтажом насоса проводят промывку системы от механических загрязнений.

Если параметры электросети в месте установки не отличаются стабильностью, рекомендуется подключать насос и систему управления котла через стабилизатор напряжения достаточной мощности. Если нередки перебои с электроснабжением, следует предусмотреть устройство бесперебойного питания- либо аккумуляторное, либо с автоматически запускаемым электрогенератором.

Часто при оптимизации стоимости системы возникает искушение обойтись без циркуляционного насоса. Такой вариант в принципе допустим для одноэтажных построек малой площади. Эффективность отопления при этом снизится. При использовании естественной циркуляции следует использовать трубы большего сечения. Кроме того, расширительную емкость следует разместить в самой высокой точке здания

Выбор и роль распределительного коллектора

Этот важнейший элемент системы распределяет поток горячего теплоносителя, подаваемый бойлером, по отдельным лучам разводки. Второй коллектор собирает отдавшую свое тепло жидкость и возвращает ее в теплообменник для последующего нагрева. Возвратный клапан может перепускать часть обратного потока в основной контур, если требуется понизить температуру теплоносителя, не меняя режим работы котла.

На рынке предлагаются коллекторы, поддерживающие от 2 до 18 лучей. Коллекторы комплектуются запорной или регулировочной арматурой, или автоматическими терморегулирующими клапанами. С их помощью задается требуемый температурный режим по каждому лучу.

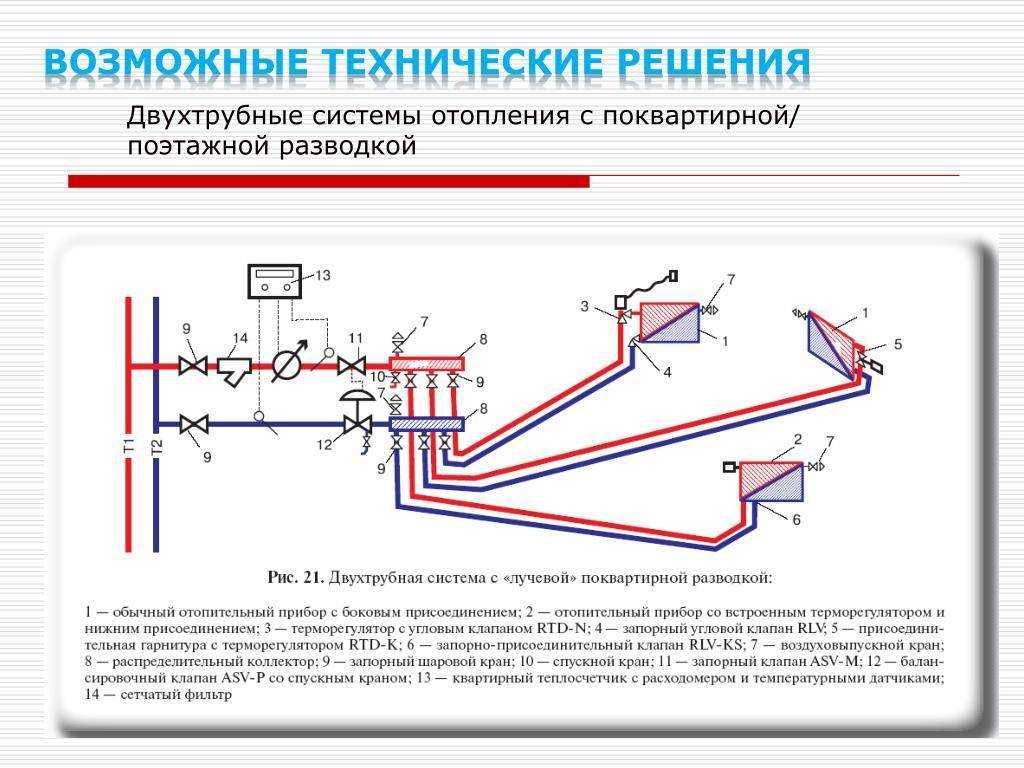

Схема подключения лучевой разводки

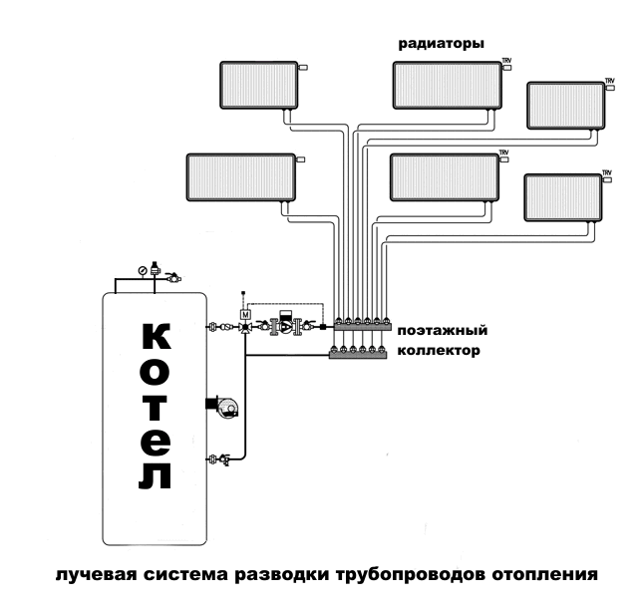

Выбирая отопительную схему, в большинстве случаев останавливаются на лучевой поэтажной разводке трубопровода. Все трубы скрываются от глаз в толще пола. Коллектор – главный распределительный орган устанавливается в нише стенового ограждения, часто в специальный шкаф, расположенный в центре дома/квартиры.

В подавляющем большинстве случаев реализации лучевой разводки требуется наличие циркуляционного насоса, а иногда нескольких, установленных на каждое кольцо или ветку. Его необходимость описана выше. Лучевую разводку сборки системы отопления чаще всего выполняют на базе одно- и двухтрубного монтажа, практически полностью вытесняя тройниковый тип подключения.

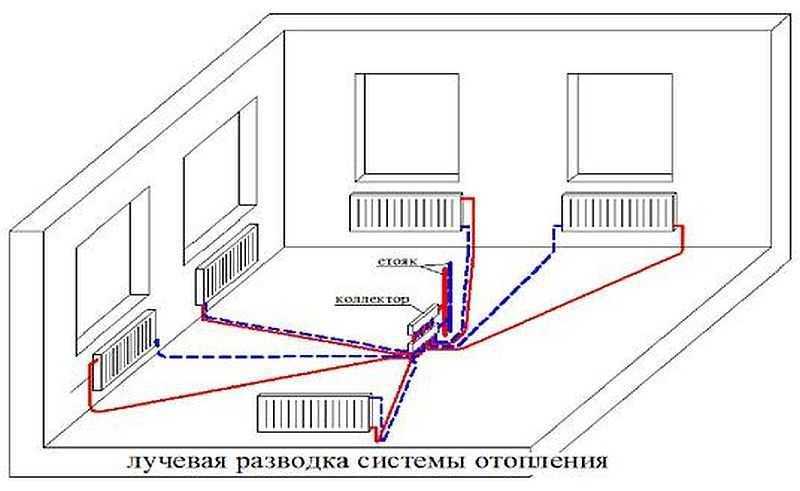

Это упрощенная схема лучевой разводки, в которой каждый радиатор подключается к разъему коллектора для прямой и обратной подачи теплоносителя

На каждом этаже возле стояка двухтрубной системы монтируются подающий и обратный коллекторы. Под полом трубы от обоих коллекторов проходят в стене или под полом и подключаются к каждому радиатору в рамках этажа.

Каждый из контуров должен иметь приблизительно одинаковую протяженность. Если этого не получается достичь, то каждое кольцо необходимо оснастить собственным циркуляционным насосом и автоматикой для регулировки температуры.

При этом изменение температурного режима будет полностью независимым на каждом контуре и не будет влиять друг на друга. Т.к. трубопровод будет находиться под стяжкой, каждый радиатор нужно оборудовать воздушным краном. Воздухоотводчик можно разместить также и на коллекторе.

Предварительный этап

До начала работ задача хозяина заключается в правильном подборе всех комплектующих и мест расположения оборудования, а именно:

• определить места расположения радиаторов;
• выбрать тип радиаторов, исходя из показателей давления и типа теплоносителя, а также определить количество секций или площадь панелей (сделать расчет тепловых потерь и подсчитать тепловую мощность, необходимую для качественного обогрева каждой комнаты);
• изобразить схематично расположение радиаторов и маршруты прохождения трубопровода, не забыв про остальные элементы системы отопления (котел, коллекторы, насос и т.д.);
• составить бумажный список всех элементов и сделать покупки. Чтобы не ошибиться в расчета, можно пригласить специалиста.

Итак, чтобы приступить к следующему этапу, необходимо учесть правила монтажа лучевой системы

Правила установки лучевой разводки

Если вы выбрали укладку труб под пол, следуйте нескольким правилам, которые помогут избежать теплопотерь и замерзания теплоносителя. Между черновым и чистовым полом должно быть достаточно пространства (об этом далее в описании).

При монтаже труб в пол важно учесть несколько требований, одним из которых является наличие достаточного пространства между чистовым и черновым полами

В качестве чернового пола может быть бетонная фундаментная плита. По ней сначала укладывают слой утеплителя, затем устраивают трубопровод. Если проложить трубы без теплоизолирующей подложки, то вода на данных участках может замерзнуть, теряя много тепла.

Что касается труб, то лучше остановить свой выбор на полиэтиленовых или металлопластиковых моделях, которые обладают высокой гибкостью. Трубопровод из полипропилена плохо гнется, поэтому не подходит для лучевой разводки.

Трубопровод необходимо прикрепить к основанию, чтобы он не всплыл во время заливки чистовым слоем стяжки. Закрепить можно с помощью монтажной ленты, пластиковых хомутов или другими доступными методами.

Трубу под стяжкой нужно обязательно утеплить, чтобы снизить теплопотери доя минимума, а на первом этаже обязательно необходимо уложить слой теплоизоляции

Затем вокруг трубопровода укладываем утеплитель слоем в 50 мм из пеноплекса или пенопласта. Изоляцию также крепим к основанию пола с помощью дюбелей-гвоздей. Финальным этапом является заливка раствором слоем 5-7 см, который будет служить основанием чистового пола. На эту поверхность можно уже укладывать любое напольное покрытие.

Если укладка труб производится на втором этаже и выше, то монтаж слоя теплоизоляции является опциональным

Запомните одно важное правило, на участках трубопровода, находящегося под полом, не должно быть никаких соединений

При наличии циркуляционного насоса достаточной мощности и производительности коллектор иногда размещают на этаж ниже относительно уровня расположения радиаторов.

Если коллектор размещается на нижнем уровне (подвале), то нужно учесть несколько правил правильной подводки труб от гребенки к радиаторам, которые находятся на следующем уровне

Комбинированная схема разводки трубопроводов отопления

Нередко в помещении установлен всего не один отопительный прибор, а несколько. Подводить к каждому радиатору отдельную двухтрубную петлю-ветку при коллектроно-лучевой разводке нерационально. Лучше до каждой комнаты проложить отдельную ветку, которая внутри помещения обойдет несколько отопительных приборов, реализуя тупиковую или попутную схему.

Схема комбинированной разводки системы отопления.

Рассчитывают такую систему как лучевую. Ветки, снабжающие теплоносителем несколько радиаторов, подвергаются отдельному расчету как тупиковые или попутные. В современных системах радиаторы снабжаются термоклапанами (терморегуляторами), настраиваемыми пользователями на разные температуры, исходя из текущих требований комфортности нахождения в помещении. Стабильность температурного режима в помещении становится трудно поддерживать.

Оказывается можно избавиться от нестабильности, одновременно уменьшив затраты на подключение радиаторов, соединяя их по т.наз. «проходной схеме».

«Проходная» схема соединения радиаторов.

Термоклапан ставится только на первый в контуре радиатор, регулируя расход теплоносителя по всем последовательно включенным отопительным приборам. Они воспринимаются как один радиатор. Сложности балансировки возникнут при многосекционных приборах (по 10 и более секций).

Плюсы и минусы лучевой системы

Как и остальных видов разводки у лучевой имеется как ряд преимуществ, так и недостатков. Причем перед монтажом стоит ознакомиться со всеми положительными и отрицательными сторонами и особенностями использования. Это позволит избежать сложностей и проблем в дальнейшем. Начать стоит с минусов.

Распределительный щит

Минусы лучевой системы

К числу основных недостатков такой схемы разводки относят:

1. Потребность в приобретении и прокладке значительного количества труб. Для каждого отопительного элемента в доме потребуется не менее 2 труб, которые требуется соединить в единую сеть, подключить посредством системы фитингов.
2. Значительное количество труб обусловливает высокую сложность монтажа. Поэтому, при постройке дома установка отопления отличается крайне высокой стоимостью.
3. Монтировать лучевую разводку можно исключительно скрытно. Традиционная тройниковая система обычно монтируется вдоль стен, однако из-за большого числа приводящих и отводящих труб прокладывать лучевую можно исключительно под полом. Альтернативой выступает закрепление труб в стенах, однако это существенно увеличивает количество требуемого материала и сложность работ.
4. Отсутствие стыковочных модулей. При прокладке труб обязательно стоит не допускать поворотов и стыков. Именно в таких участках чаще всего происходит прорыв. А поскольку ремонт лучевой разводки существенно осложняется из-за необходимости срывать напольное покрытие, то проще не допустить проблемы.
5. Если имеется большое число комнат, в которых требуется различная температура, то нужно каждый из трубопроводов снабдить отдельной помпой для принудительной циркуляции.

Плюсы лучевой системы

К основным преимуществам относят удобство в процессе эксплуатации. К системе прилагается значительное количество оборудования, чтобы управлять отоплением было максимально просто.

1. При помощи коллекторного шкафа можно легко регулировать температуру каждого конкретного радиатора. Также, можно без проблем полностью остановить ток жидкости к любому из радиаторов, без отключения остальных.
2. Каждая приводящая и отводящая труба идет исключительно к одному нагревательному элементу. Что позволяет использовать трубы небольшого диаметра. Их легко маскировать под напольным покрытием. А также незначительно нагреть дом.
3. С учетом использования гидрострелок, представляющих собой емкость с большой емкостью можно устроить в разных помещениях различную температуру.
4. Экономичность. Потери энергии теплоносителем при движении значительно ниже. К тому же прогревается пол, который затем передает тепло в атмосферу.
5. Позволяет эффективно распределить тепло даже в самые отдаленные комнаты.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Чем эта система отличается от тройниковой?

Лучевая разводка системы отопления предполагает параллельное подключение отопительных приборов к распределительному коллектору. От каждого его узла к радиатору отдельно идут две трубы: подающая и обратная. Сам коллектор является крупногабаритной техникой, поэтому в большинстве случаев его предпочитают размещать в специальном шкафу.

Коллектор лучевой системы позволяет отключать каждый радиатор или петлю теплого пола по отдельности. Остальные ветки при этом работают в обычном режиме, поэтому жильцы могут не покидать дом зимой на время ремонта, в нём всё также тепло

Привычная тройниковая разводка требует, конечно, меньшего метража труб, но при этом соединений и фитингов понадобится несравнимо больше. А это и монтаж усложняет, и увеличивает вероятность поломки, от тех же скачков давления или ошибок при сборке.

При коллекторной разводке расход труб увеличивается, но все соединения остаются доступны, поэтому ремонт можно провести намного быстрее. Каждый отдельно взятый «луч» системы легко отключается без ущерба для остальных помещений.

Лучевая система отопления двухэтажного дома может базироваться и на принудительной, и на естественной циркуляции.

Одно из главных преимуществ такой системы – возможность спрятать все трубы. При тройниковой разводке скрытую прокладку сделать просто невозможно, иначе при ремонте придётся ломать стены или пол.

Лучевая система отопления с принудительной циркуляцией

Ещё пять-десять лет назад такая система была по карману лишь одному из двадцати домовладельцев. Но теперь цены на автоматику и отопительную технику снизились, сделав её более доступной.

Эффективность лучевой разводки отопления, в особенности это касается систем с принудительной циркуляцией, обуславливается возможность установки целого комплекса запорной и регулирующей арматуры: воздухоотводчики, температурные датчики, запорные краны и термоголовки. Всё это даёт возможность экономить на отоплении даже во время отсутствия хозяев дома

Главное преимущество принудительной циркуляции – искусственный прогон теплоносителя по трубам и радиаторам. Насос может устанавливаться и на обратной магистрали, и на подающей. Такая система не требовательна к геометрии помещений дома, протяжённости веток и гидравлическому сопротивлению трубопровода.

Лучевая система отопления с естественной циркуляцией

Естественная (самотечная) циркуляция теплоносителя в системе отопления предполагает использование труб большого диаметра и установку расширительного бачка. Это не всегда удобно: компенсатор расширения теплоносителя должен устанавливаться в самой высокой точке дома. При этом лучевая разводка отопления с естественной циркуляцией позволяет сэкономить на дополнительном оборудовании. Дорогостоящие насосы, датчики температуры, воздухоотводчики – ничего из этого такая система не требует.

Ещё на этапе проектирования дома нужно определиться будет ли осуществляться циркуляция в системе естественным образом или посредством насосного оборудования. Первый вариант больше всего подходит для дач или неэлектрифицированных домов, второй же, являясь более эффективным, в последние десять лет получил широкое распространение

Если дом используется в качестве дачи или это долгострой, неподключенный к электросетям, то самым оптимальным решением будет естественная циркуляция теплоносителя в системе. Даже без мощных насосов и автоматики в помещениях будет достаточно тепло.

Типы систем отопления

Основными элементами любой отопительной сети являются: теплогенерирующий прибор, магистральный трубопровод, теплоотдающие, компенсационные устройства и устройство, обеспечивающее циркуляцию теплоносителя. Отопительные трубопроводы могут быть различной конфигурации и степени технической оснащенности.

Классифицируют системы отопления по трем параметрам:

• количеству трубных контуров магистрального трубопровода,
• типу компенсационного устройства,
• типу циркуляции.

Одно– и двухтрубные системы

Отопительная система может быть:

однотрубной или последовательной,

двухтрубной или параллельной.

В первом случае теплоноситель движется по одному трубному контуру, поочередно проходит через все теплоотдающие приборы, приходя к каждому все более остывшим. Часть магистральной трубы после последнего теплообменника называется обратной трубой или обраткой и служит для отвода холодной рабочей среды обратно к теплогенератору.

В двухтрубной системе энергоноситель циркулирует по двум параллельным контурам: подающему и обратному. Первый контур подает горячий теплоноситель в каждый теплоотдающий прибор, а второй собирает остывшую рабочую среду из теплообменников и отводит ее к отопительному прибору.

Типы циркуляции в системах отопления

Обогрев помещений происходит только в случае, если теплоноситель движется по контуру. Циркуляция бывает или естественной, или принудительной.

В системах с естественной циркуляцией разогретый отопительным прибором энергоноситель разгоняют, чтобы придать ему достаточный для прохождения всего теплового контура импульс. Для этого сразу после теплогенератора монтируют разгонный коллектор – вертикальный участок трубы, при спуске с которого рабочая среда набирает скорость под воздействием силы тяжести.

Принудительную циркуляцию создают специальные циркуляционные насосы, устанавливаемые на обратную трубу. Такая система обеспечивает движение теплоносителя по контуру любой протяженности и сложности, но полностью зависит от наличия электроэнергии и при отключении электроснабжения прекращает работать.

Типы компенсационных устройств

В зависимости от способа компенсации перепадов давления рабочей среды в контуре, выделяют два типа систем отопления: открытую и закрытую.

В открытой системе давление регулирует компенсационный бак, частично или полностью открытый. При увеличении давления в теплосети избыток рабочей среды поступает в бак, при снижении – уходит обратно в трубопровод.

В закрытой системе расширительная емкость герметична и имеет два автономных отсека, разделенных мембраной. Принцип работы тот же, но теплоноситель, попадая в первый отсек, не контактирует с окружающей средой, а взаимодействует с клапаном. При избыточном давлении рабочая среда давит на мембрану, сжимая воздух во втором отсеке, когда давление нормализуется, воздух во втором отсеке разреживается и выдавливает теплоноситель обратно в трубопровод.
