Особенности проведения гидравлических испытаний систем водоснабжения

Проведение тестирования системы

Так, при проверке учитывается расход воды из каждой сантехнической точки. Он должен составлять не меньше 0,2 литров в секунду.
Стоит учитывать и напор водоподачи

Особенно это важно для самых высоко расположенных водозаборных точек. В этом случае напор должен быть не менее 2-3 метра.
Также стоит проверить соответствие параметров всей системы согласно проектной документации

Здесь проверяют длину, диаметр трубопровода, а также материалы, из которых он изготовлен.
Визуальный первичный осмотр наружной и внутренней коммуникации также позволяет избежать сильных порывов системы в результате испытаний.
Проведение опрессовки водопровода заключается в подаче воды под большим давлением в систему. Время проведения тестирования — не менее 10 минут. Давление при подаче воды в систему должно быть в полтора раза выше максимально допустимого для конкретной коммуникации.

Пример : бытовой водопровод способен выдержать максимальное манометрическое давление в пределах 0,45 МПа или просто 45 метров столба воды. Поэтому для тестирования такой канализации и водопровода необходимо применить манометрическое давление, равное 0,675 МПа или просто 67,5 метров столба воды.

Тестирование считается успешно пройденным в том случае, если под воздействием воды не будет обнаружено ни одной течи или порыва трубопровода водопровода (канализации).

Ход предварительного испытания

Перед началом гидравлического испытания водопровода в многоквартирном доме выясняется штатное рабочее давление, сверяются пределы давления приборов (коллекторов, шлангов, фильтров, датчиков). Сам порядок проведения предварительного гидравлического испытания регламентирован строительными нормами и правилами(СНиП):

• водопровод наполняется и оставляется без напора на два часа;
• медленно создается повышенное давление на полчаса. Тогда можно проверить наличие протечек на стыках;
• напор уменьшается до расчетных показателей, исследуется состояние трассы;
• под таким напором воды трасса остается от 30 минут и больше, чтобы стабилизировалась деформированная форма труб;
• перекрываются вводные краны и с помощью опрессовочного насоса из труб вода медленно сливается;
• проверяется трасса на наличие протечек и заметных неполадок;
• водопровод успешно прошел проверки в том случае, когда при повышенном напоре не выявлены протечки, соединения и элементы креплений целы.

Методика проверки водоотдачи

Пожарные испытания внутреннего и наружного противопожарного водопровода на водоотдачу бывают двух типов:

• гидравлические;
• пневматические.

В зависимости от внешних условий расположения комплекса трубопроводов меняется методика проведения проверки, общие же принципы остаются едиными. Под водоотдачей понимают объем воды, проходящий через кран за определенную единицу времени. Полученные данные сверяют с нормативными показателями для того или иного вида оборудования и выносят вердикт о рабочем состоянии всей системы.

При проверке определяют также давление у клапана и высоту струи. Если выявляют нарушение водоотдачи хотя бы на одном кране, вся система считается неисправной.

Гидравлические испытания внутреннего пожарного водопровода

Суть проверки состоит в создании в системе необходимого давления воды. Сначала проверяют диктующий кран, затем – максимально удаленные от источника первичной подачи стояки. Для замеров используют гидротестер, по функциональности сходный с манометром. В его комплектацию входит:

• сопла;
• переходник для подключения к системе;
• вентиль;
• фрагмент шланга;
• ключ для пожарных головок;
• ключ для закрепления пожарного рукава на арматуре.

Перед испытанием гидротестер при помощи соединительной головки крепят к пожарному крану. Затем ствол со сменным соплом направляют в пустой резервуар. Открывают основной, а затем шаровой кран на гидротестере. Манометром проверяют давление воды и сравнивают полученный расход с нормативной таблицей.

Давление кгс/см²	Расход воды л/мм в диаметре
13	16	19
1.0	1.86	2.82	3.98
1.5	2.27	3.45	4.88
2.0	2.63	3.98	5.63
2.5	2.94	4.46	6.30
3.0	3.22	4.88	6.90
3.5	3.48	5.27	7.45
4.0	3.72	5.64	7.97
4.5	3.94	5.98	8.45
5.0	4.15	6.30	8.91
5.5	4.36	6.61	9.34
6.0	4.55	6.90	9.76
6.5	4.74	7.18	10.16
7.0	4.92	7.45	10.54
7.5	5.09	7.72	10.91
8.0	5.26	7.97	11.27
8.5	5.42	8.21	11.62
9.0	5.58	8.45	11.95
9.5	5.73	8.68	12.28
10.0	5.88	8.91	12.60

Чтобы получить объективные показатели, необходимо соблюдать рекомендованные условия оценки. Температура в помещении должна быть не ниже +5°С. Проверку проводят по сезонам: осенью (примерно в сентябре-октябре) и весной (апрель-май). Обязательное условие – испытание должны проходить во время максимального расхода воды на предприятии. Полученное давление не должно быть меньше нормативного. Данные проверки обязательно заносят в журнал.

Гидравлические испытания наружного пожарного водопровода

Наружная система проверяется при ее вводе в эксплуатацию, после ремонта или не реже 1 раза в 5 лет. Дата проверки назначается приказом начальника территориального органа управления ГПС МЧС РФ. Испытания наружного водопровода низкого давления бывают двух видов:

• полные;
• сокращенные.

В первом случае проверку проводят с использованием передвижных насосных установок. Согласно СНиП 2.04.02-84 определяют средний расход воды на тушение пожара в населенном пункте и объекте. Насосные установки подсоединяют к наиболее невыгодно расположенным гидрантам. Рукава прокладывают по типовым схемам.

Полученные данные сравнивают с таблицей, учитывая при этом, что показатели соответствуют использованию прорезиненных рукавов.

Водоотдачу при полных испытаниях наружной системы можно провести посредством установки на напорный коллектор насоса манометра.

Сокращенные испытания проводят без использования насосов. Для них нужны измерительные комплекты, количество которых совпадает с количеством гидрантов, вычисленных по формуле

Q_тр  – расход воды на тушение пожара (л/с-1);

Q_гидр – пропускная мощность гидранта (л/с-1).

После установки манометров перекрывают запоры подачи воды к стволам и открывают гидранты. Затем открывают колонки и определяют статический напор. Если стволы перекрыть нельзя, то статическое давление определяют по дополнительному манометру, который устанавливают на цилиндрической вставке или головке-заглушке.

Далее выпускают воду из стволов и определяют расход по каждому гидранту. Если применяли комплект с гладким патрубком, то полученные данные сравнивают с таблицей.

Последовательность опрессовки системы отопления

Данный вид работ необходимо планировать заранее и поэтому перед их проведением составляется соответствующая документация:

1. Наряд – допуск, подписанный ответственным лицом организации, обслуживающей теплосети.
2. Схему участков теплотрассы, где будет проведена проверка, с указанием мест выпуска давления.
3. Список сотрудников, допущенных к проведению испытаний, включая ответственное должностное лицо.
4. Схему нахождения специалистов на проверяемом участке с указанием средств, обеспечивающих связь между ними.
5. Описание методики выполнения испытаний и обработки полученных данных.

Перед тем, как запустить насосное оборудование, производят визуальный осмотр соединений и состояния, в котором находятся запорные вентили. Также с целью изоляции системы обогрева от водоснабжающего трубопровода устанавливают заглушки.

Потом, согласно процедуре, отключают нагревательный котел и расширительный бачок, не чаще одного раза в течение 4 – 6 лет делают промывку труб от отложений и мусора. Эту процедуру следует выполнять, иначе по причине наличия на внутренней поверхности трубопровода толстого слоя налета значительно снижается его теплопроводность. Промывку осуществляют разными способами в зависимости от технического состояния отопительной конструкции.

При проведении гидроопрессовки промытую систему заполняют водой, после чего подключают к сливному крану компрессор. Давление поднимают до требуемого значения и наблюдают за показателями на манометре. Когда отсутствуют в трубах слабые места, которые обычно тут же дают течь, на приборе не будет замечено значительных колебаний давления. В случае сильного падения этого показателя следует отыскать место протечки, что нетрудно сделать.

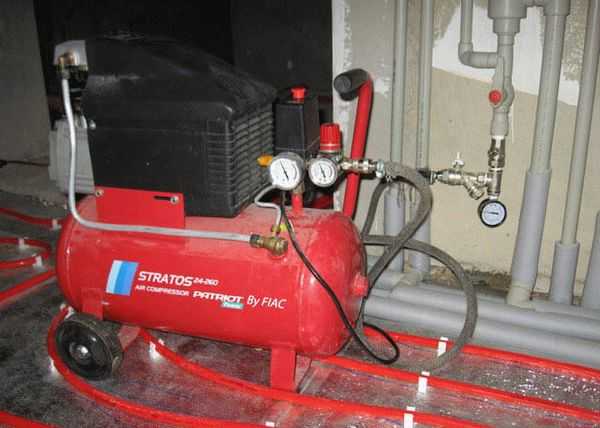

Пневмоопрессовку выполняют при помощи специального насоса. Чтобы легче отыскать дефекты в местах соединений, на них нужно перед испытаниями нанести мыльный раствор. Насос подсоединяют к системе и в трубы нагнетают воздух. Последующие действия аналогичны тем, что и при проведении гидроопрессовки. При этом необходимо помнить о соблюдении техники безопасности.

Когда обнаружены порывы или непрочность соединений, дефекты следует устранить и затем вновь провести проверку. Данную процедуру повторяют до тех пор, пока система не станет абсолютно герметичной.

Это важно знать: Налог при получении квартиры в наследство

Опрессовка производится силами специалистов организаций, у которых имеется доступ, соответствующие знания и навыки. Они должны уметь соблюдать последовательность рабочих мероприятий при условии обеспечения безопасности. В завершение заполняют бланк акта опрессовки системы отопления.

Порядок проведения гидравлического испытания напорного трубопровода на прочность и герметичность

Г.1 Предварительное и приемочное гидравлические испытания напорного трубопровода на прочность и герметичность следует проводить в следующем порядке.

При проведении испытания на прочность:

• повысить давление в трубопроводе до испытательного P_и и путем подкачки воды поддерживать его в течение не менее 10 мин, не допуская снижения давления более чем на 0,1 МПа;
• снизить испытательное давление до внутреннего расчетного давления P_р и, поддерживая его путем подкачивания воды, произвести осмотр трубопровода с целью выявления дефектов на нем в течение времени, необходимого для выполнения этого осмотра;
• в случае выявления дефектов устранить их и произвести повторное испытание трубопровода.

После окончания испытания трубопровода на прочность приступить к испытанию его на герметичность, для этого необходимо:

• давление в трубопроводе повысить до значения испытательного давления на герметичность P_г;
• зафиксировать время начала испытания T_н и измерить начальный уровень воды в мерном бачке h_н;
• произвести наблюдение за падением давления в трубопроводе, при этом могут быть три варианта падения давления:

1. если в течение 10 мин давление упадет не менее чем на два деления шкалы манометра, но не упадет ниже внутреннего расчетного давления P_р, то на этом наблюдение за падением давления закончить;
2.  если в течение 10 мин давление упадет менее чем на два деления шкалы манометра, то наблюдение за снижением давления до внутреннего расчетного давления P_р следует продолжить до тех пор, пока давление упадет не менее чем на два деления шкалы манометра; при этом продолжительность наблюдения должна быть не более: 3 ч — для железобетонных, 1 ч — для чугунных, хризотилцементных, стальных, 2 ч — для стеклокомпозитных трубопроводов. Если по истечении этого времени давление не снизится до внутреннего расчетного давления P_р, то следует произвести сброс воды из трубопровода в мерный бачок (или измерить объем сброшенной воды другим способом);
3. если в течение 10 мин давление упадет ниже внутреннего расчетного давления P_р, то дальнейшее испытание трубопровода прекратить и принять меры для обнаружения и устранения скрытых дефектов трубопровода путем выдерживания его под внутренним расчетным давлением P_р до тех пор, пока при тщательном осмотре не будут выявлены дефекты, вызвавшие недопустимое падение давления в трубопроводе.

После окончания наблюдения за падением давления по первому варианту и завершения сброса воды по второму варианту необходимо выполнить следующее:

• подкачкой воды из мерного бачка повысить давление в трубопроводе до значения испытательного давления на герметичность P_г, зафиксировать время окончания испытания на герметичность T_к и измерить конечный уровень воды в мерном бачке h_к;
• определить продолжительность испытания трубопровода (T_к — T_н), мин, объем дополнительно подкачанной в трубопровод воды из мерного бачка Q, л, (для первого варианта), разность между объемами подкачанной в трубопровод и сброшенной из него воды или объем дополнительно подкачанной в трубопровод воды Q, л, (для второго варианта) и рассчитать значение фактического расхода дополнительного объема подкачанной воды q_п, л/мин, по формуле

где T_к — время окончания испытания, мин;

T_н — время начала испытания, мин.

Г.2 Заполнение трубопровода дополнительным объемом воды при испытании на герметичность требуется для замещения воздуха, вышедшего через непроницаемые для воды неплотности в соединениях; заполнения объемов трубопровода, возникших при незначительных угловых деформациях труб в стыковых соединениях, подвижках резиновых уплотнителей в этих соединениях и смещениях торцевых заглушек; дополнительного замачивания под испытательным давлением стенок хризотилцементных и железобетонных труб, для восполнения возможных скрытых просачиваний воды в местах, недоступных для осмотра трубопровода.

В каких условиях необходимо проводить гидравлическую проверку трубопроводов?

Необходимо осознавать, насколько сложной процедурой является гидравлические испытания водопроводных систем. От грамотности проведения данной процедуры во многом зависит надёжность самой конструкции, её качество. Потому работу доверяют только специалистам, обладающим соответствующей классификацией.

Требования к самим испытательным работам включают несколько позиций. Этого требует любая методика.

1. Все точки пользования в стояке включаются одновременно для проверки эффективности. Но необходимость в данном этапе определяется индивидуально, на каждом из предприятий отдельно.
2. Состояние полотенцесушителей тестируется, когда проверяют горячее водоснабжение.
3. Измерения температуры проходят только по крайним участкам в системе. Вода заливается с заранее определёнными характеристиками.
4. Жидкость должна быть полностью слита после завершения всех этапов мероприятий.
5. Заполнение трубопроводов начинается с нижних этажей, постепенно переходя к верхним. Тогда воздух будет правильно вытесняться из труб. И нет опасности появления воздушных пробок в трубопроводе.
6. Первый этап в заполнении водопровода затрагивает только магистральный участок. Только на следующих этапах переходят мелким локальным сетям, отдельным стоякам.
7. На улице или в помещении во время проведения работ температура не должна опускаться ниже +5 градусов.

Акт о проведении приемочного гидравлического испытания напорного трубопровода на прочность и герметичность

Город __________________ «____» ________ 20__ г.

Комиссия в составе представителей:

(наименование организации, должность, инициалы, фамилия)

технического надзора заказчика __________________________________________________________

(наименование организации, должность, инициалы, фамилия)

эксплуатационной организации __________________________________________________________

(наименование организации, должность, инициалы, фамилия)

составили настоящий акт о проведении приемочного гидравлического испытания на прочность и герметичность участка напорного трубопровода

(наименование объекта и номера пикетов на его границах,

длина трубопровода, диаметр, материал труб и стыковых соединений)

Указанные в рабочей документации значения расчетного внутреннего давления испытуемого трубопровода Pp=_____МПа и испытательного давления P_И=_____МПа.

Измерение давления при испытании производилось техническим манометром класса точности с верхним пределом измерений _____ МПа.

Цена деления шкалы манометра ______ МПа.

Манометр был расположен выше оси трубопровода на Z = ______ м. При указанных выше значениях внутреннего расчетного и испытательного давлений испытуемого трубопровода показания манометра Pp_.М и P_И.М должны быть соответственно:

Допустимый расход подкачанной воды 1 , определенный на 1 км

трубопровода, равен _____ л/мин или, в пересчете на длину испытуемого

трубопровода, равен _____ л/мин.

( 1 — Определяется по таблице 10 СП 129.13330.2019).

ПРОВЕДЕНИЕ ИСПЫТАНИЯ И ЕГО РЕЗУЛЬТАТЫ

Для испытания на прочность давление в трубопроводе было повышено до P_И.М=______МПа и поддерживалось в течение __ мин, при этом не допускалось его снижение более чем на 1 МПа.

После этого давление было снижено до значения внутреннего расчетного манометрического давления P_Р.М=______Мпа и произведен осмотр узлов трубопровода в колодцах (камерах); при этом утечек и разрывов не обнаружено и трубопровод был допущен для проведения дальнейшего испытания на герметичность.

Для испытания на герметичность давление в трубопроводе было повышено до значения испытательного давления на герметичность P_Г= P_Р.М +ΔP =______МПа,

отмечено время начала испытания Т_Н= ___ч___мин и

начальный уровень воды в мерном бачке h_Н= _______мм.

Испытание трубопровода производилось в следующем порядке:

(указать последовательность проведения испытания и наблюдения

за падением давления; производился ли выпуск воды из трубопровода

и другие особенности методики испытания)

За время испытания трубопровода на герметичность давление в нем по показанию манометра было снижено до _____ МПа,

отмечено время окончания испытания Т_К= ___ч___мин и

конечный уровень воды в мерном бачке h_К= _______мм.

Объем воды, потребовавшийся для восстановления давления до испытательного, определенный по уровням воды в мерном бачке, Q = ____ л.

Продолжительность испытания трубопровода на герметичность Т = Т_К— Т_Н=_____мин

Значение расхода воды, подкачанной в трубопровод во время испытания,

равно =____л/мин, что менее допустимого расхода.

РЕШЕНИЕ КОМИССИИ

Трубопровод признается выдержавшим приемочное испытание на прочность и герметичность.

Представитель строительно-монтажной организации ))))____________________

Представитель технического надзора заказчика ___________________________

Представитель эксплуатационной организации ____________________________

СНиП

Данные о порядке проведения опрессовки трубопроводов, технологических схемах этого процесса и технике безопасности содержатся в соответствующих разделах следующих СНиП:

• СНиП 3.05.01-85 (посвящен внутренним санитарно-техническим системам).
• СНиП 41-01-2003 (излагаются вопросы организации систем отопления, кондиционирования и вентиляции).
• СНиП 3.05.04-85 (касается наружных систем водоотведения).

Методика опрессовки трубопроводов промышленных предприятий оговаривается в отраслевых нормах.

Среди прочего указанные документы устанавливают величину испытательного давления. Она зависит от материала трубопровода, толщины его стенок (берется минимальное значение), разницы по высоте между самым верхним и нижним элементами системы и других факторов. Чаще всего давление при проведении гидропневматических испытаний развивают до следующих значений:

• в напорных трубопроводах (водоснабжение): 10 – 15 атм.;
• чугунная канализация: 1,5 атм.;
• безнапорные полимерные трубы: 1,5 – 2 атм.;
• системы отопления в многоквартирных домах (с чугунными радиаторами): 2 – 5 атм. (по СНиПу – не менее 1,5 рабочего давления);
• узел ввода (в централизованных системах): 10 атм.;

При опрессовке системы отопления в частных домах достаточно давления до 2 атм. (выше нагнетать нет смысла: на этот уровень обычно настраивается аварийный клапан).

Что такое опрессовка?

При вводе в эксплуатацию новых домов, или при переделке уже существующих систем водоснабжения в старых домах, необходимо производить проверку герметичности таких систем. Это обязательное мероприятие, направленно на предотвращение негативных последствий, таких как провыв труб и затопление этажей. От плесени и сырости потом избавиться сложнее и трудозатратнее. А если учесть сумму, которая может пойти на ремонт помещений и труб, то опрессовка является незаменимым средством профилактики.

Итак, опрессовка – это способ гидравлического испытания закрытой системы отопления и водоснабжения, используя избыточное давление. Опрессовку, как правило, проводят после окончательного монтажа отопительных систем, и систем холодного и горячего водоснабжения. Часто, опрессовку применяют для систем газоснабжения, а также после укладки местных и магистральных трубопроводов. Некоторое оборудование, к примеру газовые баллоны, также подлежит обязательной периодической опрессовке.

Как вид испытания, опрессовка – имеет достаточно простую в проведении методику, однако, требует аккуратности и специализированного насосного оборудования.

Гидравлическая опрессовка проводится для испытания и проверки трубопроводов различного диаметра, резервуаров, сосудов, а также самых различных узлов и механизмов на прочность и герметичность под высоким давлением, которое создается тем или иным, специализированным устрйоством, путем накачивания жидкостью. Причем, в качестве закачиваемой жидкости может выступать вода или масло, а в качестве закачивающего устройства, как правило, выступает опрессовочный насос.

1. Опрессовка – это процесс, поэтому необходимо привести порядок его проведения:
2. Ручные опрессовщики
3. Опрессовочные насосы
4. Электрические опрессовщики

Опрессовка – это процесс, поэтому необходимо привести порядок его проведения:

• Ремонт отопления
• Отопление дачи
• Отопление дома
• Водоснабжение дома
• Водоснабжение дачи

• Ремонт отопления
• Отопление дачи
• Отопление дома
• Водоснабжение дома
• Водоснабжение дачи

Как можно было понять, процесс опрессовки неразрывно связан с такими устройствами, как опрессовщики.

Опрессовщик или опрессовочный насос – это специальный, профессиональный, строительный инструмент, который предназначается для проведения технических испытаний давлением систем, узлов и агрегатов.

Помимо основного своего назначения – испытания на прочность и герметичность различных инженерных систем, опрессовщики могут быть использованы как перекачивающие станции или как ручные насосы.Опрессовочные насосы, в зависимости от типа привода, подразделяют на электрические и ручные.

• Отопления для дома
• Отопление в доме
• Отопление частный дом
• Отопление в частный дом
• Отопление в домах
• Частный дом монтаж отопления
• Отопление
• Дом отопление
• Системы отопления частных домов

Опрессовочные насосы

Ручные опрессовщики обладают относительно простой конструкцией и применяются, в основном, для проведения небольших объемов работ, либо же, на таких участках трубопровода, где отсутствует электропитание или не подведено водоснабжение. Ручные опрессовочные насосы представлены такими устройствами, как: RP-30, RP-50 , ГН-200М, ГН-60, ОГС-30, НР-60, НИР-25 и НИР-60.

Электрические опрессовщики

Бесспорным плюсом таких устройств являются высокая производительность, высокое рабочее давление и электропривод, благодаря которому, непосредственное участие специалиста в процессе опрессовки сведено к минимуму. Не смотря на относительно большой вес, электроопрессовщики остаются мобильными устройствами. Главным минусом электрического опрессовочного насоса является потребность в электропитании. Такие опрессовщики имеют достаточно большой вес и высокую стоимость.

Дополнительно, опрессовочные насосы, по принципу действия, подразделяют на поршневые, пластинчато-роторные и мембранные.Практически все производимые в настоящее время опрессовочные ручные и электрические насосы являются самовсасывающими, причем для подпитки такого насоса, достаточно просто погрузить шланг всасывания в емкость с перекачиваемой водой или маслом. Для удобства, некоторые ручные опрессовочные насосы оснащаются специальным баком для воды и манометром.

• Отопление 100 м²Стоимость работ 49 500 р.
• Отопление 150 м²Стоимость работ 52 500 р.
• Отопление 200 м²Стоимость работ 72 500 р.
• Отопление 250 м²Стоимость работ 87 500 р.

Зачем и когда проводить гидравлические испытания?

Гидравлические испытания – это вид неразрушающего контроля, который осуществляется для проверки прочности и плотности трубопроводных систем. Им подвергается все работающее оборудование на разных этапах эксплуатации.

В целом, можно выделить три случая, в которых испытания должны проводиться в обязательном порядке, в независимости от назначения трубопровода:

• после завершения производственного процесса по выпуску оборудования или деталей трубопроводной системы;
• после завершения установочных работ трубопровода;
• во время эксплуатации оборудования.

Испытания гидравлическим способом – это важная процедура, которая подтверждает или опровергает надёжность эксплуатируемой системы, работающей под давлением. Это необходимо для предотвращения аварии на магистралях и сохранения здоровья граждан.

Осуществляется проведение процедуры на гидравлическое испытание трубопроводов в экстремальных условиях. Давление, под которым оно проходит, называют проверочным. Оно превышает обычное, рабочее давление в 1,25-1,5 раза.

Особенности гидравлических испытаний

В систему трубопровода пробное давление подается плавно и медленно, чтобы не спровоцировать гидроударов и образования аварийных происшествий. Величину давления определяют не на глаз, а по специальной формуле, но на практике, как правило, оно на 25% больше рабочего давления.

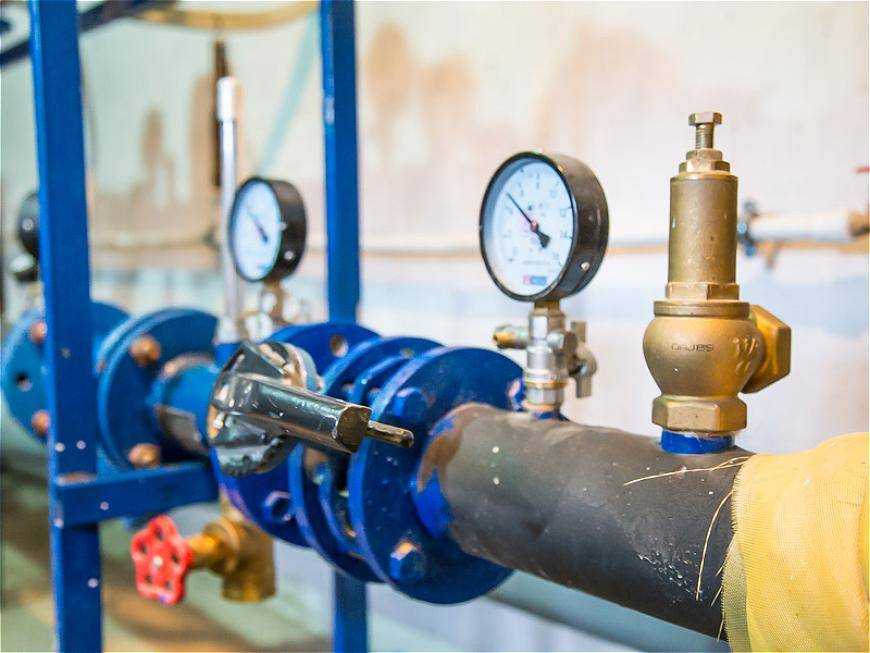

Гидравлические испытания выявляют ненадежные соединения

Силу подачи воды контролируют на манометрах и каналах измерения. Согласно СНиП, допускаются скачки показателей, так как возможно быстрое измерение температуры жидкости в трубопроводном сосуде. При его наполнении нужно обязательно следить за скоплением газа на разных участках системы.

Такую возможность следует исключить еще на начальном этапе.

После заполнения трубопровода наступает, так называемое, время выдержки – период, во время которого испытуемое оборудование находится под повышенным давлением

Важно следить, чтобы оно находилось на одном уровне во время выдержки. После его окончания давление минимизируют до рабочего состояния. Обслуживающий его персонал должен ждать в безопасном месте, так как проверка работоспособности системы может быть взрывоопасна

После окончания процесса наступает оценка полученных результатов согласно СНиП. Трубопровод осматривается на наличие течей, взрывов металла, деформаций

Обслуживающий его персонал должен ждать в безопасном месте, так как проверка работоспособности системы может быть взрывоопасна. После окончания процесса наступает оценка полученных результатов согласно СНиП. Трубопровод осматривается на наличие течей, взрывов металла, деформаций.

СНиП

Перед началом отопительного сезона коммунальные службы проверяют оборудование на соответствие строительным нормам и правилам 3.05.01—85.

Перед выполнением чистки сотрудники УК рассчитывают:

• Длину обвязки.
• Расход теплоносителя.
• Давление системы.

Процедуру проводят по участкам.

Требования

Обязателен инструктаж по ТБ персоналу, проводящему чистку.

На время промывки запрещается подходить к обвязке людям, не участвующим в процессе. Трубы должны быть закреплены и ограждены, а обратный клапан воздухопровода — притёрт.

Шланги, проводящие сжатый газ, оборудуют хомутиками, затем соединяют со штуцерами. Этот шаг предотвращает сползание при высоком давлении.

Подготовка

Работники учитывают особенности каждой части отопительной цепи, что обеспечивает лучшую чистку. Перед началом процесса:

• Исследуют коммуникации.
• Делят обвязку на участки.
• При необходимости, ставят запорную арматуру.
• Производят расчёты, перечисленные выше.
• Проводят гидравлические испытания.

Качественная подготовка обеспечивает результат и защиту системы.

Процесс испытаний

В подающий стояк вставляют патрубок со встроенными запорными арматурами и обратным клапаном. С его помощью в теплоноситель подают сильное давление, для чего используют смесь воды со сжатым воздухом.

Для небольших систем допускается применение только встроенных приспособлений. Лишнюю жидкость удаляют при помощи крана. Если есть элеваторный узел, сначала убирают конус и стакан.

Подачу воздуха обеспечивает компрессор. Для прочистки труб достаточно 0,6 МПа. Обратный клапан используют для защиты прибора от попадания жидкости. Перед пуском давления устанавливают манометры, чтобы контролировать процесс.

Промывку делают двумя методами: проточным или наполнительным.

1. При проточном трубы заполняют водой, оставляя открытым кран воздухосборника. Затем вентиль закрывают, включая подачу сжатой смеси газов. Вещества направляют в теплотрассу, начиная чистку. Длительность процесса зависит от степени загрязнённости. Чтобы определить её, специалист наблюдает за патрубком, из которого вытекает вода. Когда она становится прозрачной, процедуру прекращают, а лишнюю жидкость сливают в дренаж.

1. Для наполнительного метода придерживаются следующей инструкции:
   1. К системе подключают два патрубка.
   2. Через первый обвязку заполняют чистой водой, перекрывают вентиль.
   3. Через второй подают сжатый воздух в течение трети часа. В зависимости от диаметра и загрязнённости труб длительность разнится.
   4. Окончив процедуру, жидкость сливают через спускной дренаж.
   5. Обвязку промывают чистой водой 3—5 раз.

Перед введением отопления в эксплуатацию, трубы заполняют веществом, оставляющим защитный слой. Его задача — предотвратить образование ржавчины и накипи.

В каких условиях необходимо проводить гидравлическую проверку трубопроводов?

Гидравлические испытания трубопроводов являются сложным мероприятиям, которое требует определённой подготовки. Испытания должны соответствовать строительным нормам и правилам, поэтому такие проверки производят только высококвалифицированные специалисты.

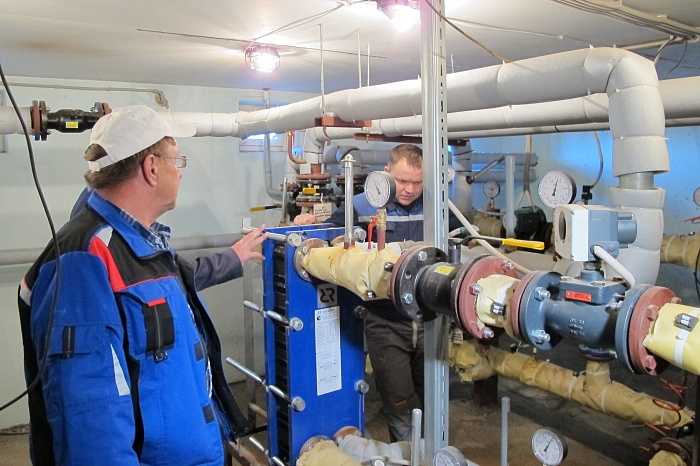

Испытания проводятся строго по принятым нормам и правилам и к процессом руководят специалисты

Для проведения такой проверки трубопроводной магистрали необходимо придерживаться следующих условий:

• точки пользования в стояке активизируются одновременно для испытания, однако, это положение не всегда является обязательным и определяется индивидуально в зависимости от конкретного случая;
• характеристики устройств для сушки полотенец проверяются при испытании систем горячего водоснабжения;
• температурные замеры выполняются только по крайним точкам в конструкции;
• после проведения испытательных работ необходимо полностью удалить воду из системы;
• наполнение коммуникации производится снизу вверх. Такое правило необходимо для правильного вытеснения воздуха и позволяет избежать аварийных ситуаций, связанных с переизбытком давления, а также воздушных пробок.
• начальный этап по заполнению коммуникации относится только к главному стояку, и только на следующих этапах производится наполнение стояков, ответвляющихся от главного.
• во время гидравлических испытаний температура окружающей среды не должна быть ниже, чем +5 °C.

Эти условия должны быть соблюдены независимо от типа трубопровода и рабочей среды, которую он транспортирует.

Гидравлические проверки проводят для следующего оборудования:

• внутренних пожарных водопроводов;
• систем горячего и холодного водоснабжения;
• отопительных систем.

Испытаниям подвергаются разные типы трубопроводов, в том числе отопительные и сети ГВС

Дальнейшее заполнение акта

• После того как опрессовка проведена, в акт исследования коммуникации на герметичность необходимо внести данные по номинальному манометрическому давлению для конкретной коммуникации и данные по использованному в тестировании манометрическому давлению.
• Также стоит указать марку манометра, который был использован для проведения тестирования и измерения показаний давления в системе на момент проверки. Здесь же необходимо указать высоту расположения измерительного прибора относительно оси труб.
• Еще один параметр, который необходимо вписать в акт исследования водоснабжения или канализации на герметичность — время, в течение которого совершался пролив коммуникации.
• Далее в документе указывают, до какого номинального показателя было снижено давление после испытания. В последнюю очередь члены комиссии проводят осмотр трубопровода и канализации и заносят результаты в акт.

• Если нарушений в герметичности водопровода/канализации не было, то в графу «Результаты проверки» так и записывают, что на момент проверки течей и разрывов не обнаружено.
• Ниже имеется пункт «Решение комиссии». В случае успешного проведения испытаний комиссия выносит разрешение на введение водопровода в эксплуатацию.
• Ниже все члены комиссии должны поставить свои подписи с указанием фамилии и инициалов, а также своих должностей.

Гидравлические испытания проводят после окончания монтажных работ, они обязательны для напорных и безнапорных сетей водоснабжения. Для проведения испытаний необходим насос, который нагнетает в водопроводе повышенное давление, выявляющее дефекты. Полученные данные вносят в акт испытаний водоснабжения. Лишь после подписания акта водопроводом можно пользоваться.
