Технология укладки теплого пола в стяжку

Инфракрасный теплый пол под плитку: особенности укладки

Электрический теплый пол

Особенности монтажа электрического пола

Укладка электрического теплого пола напрямую зависит от особенностей выбранных элементов.

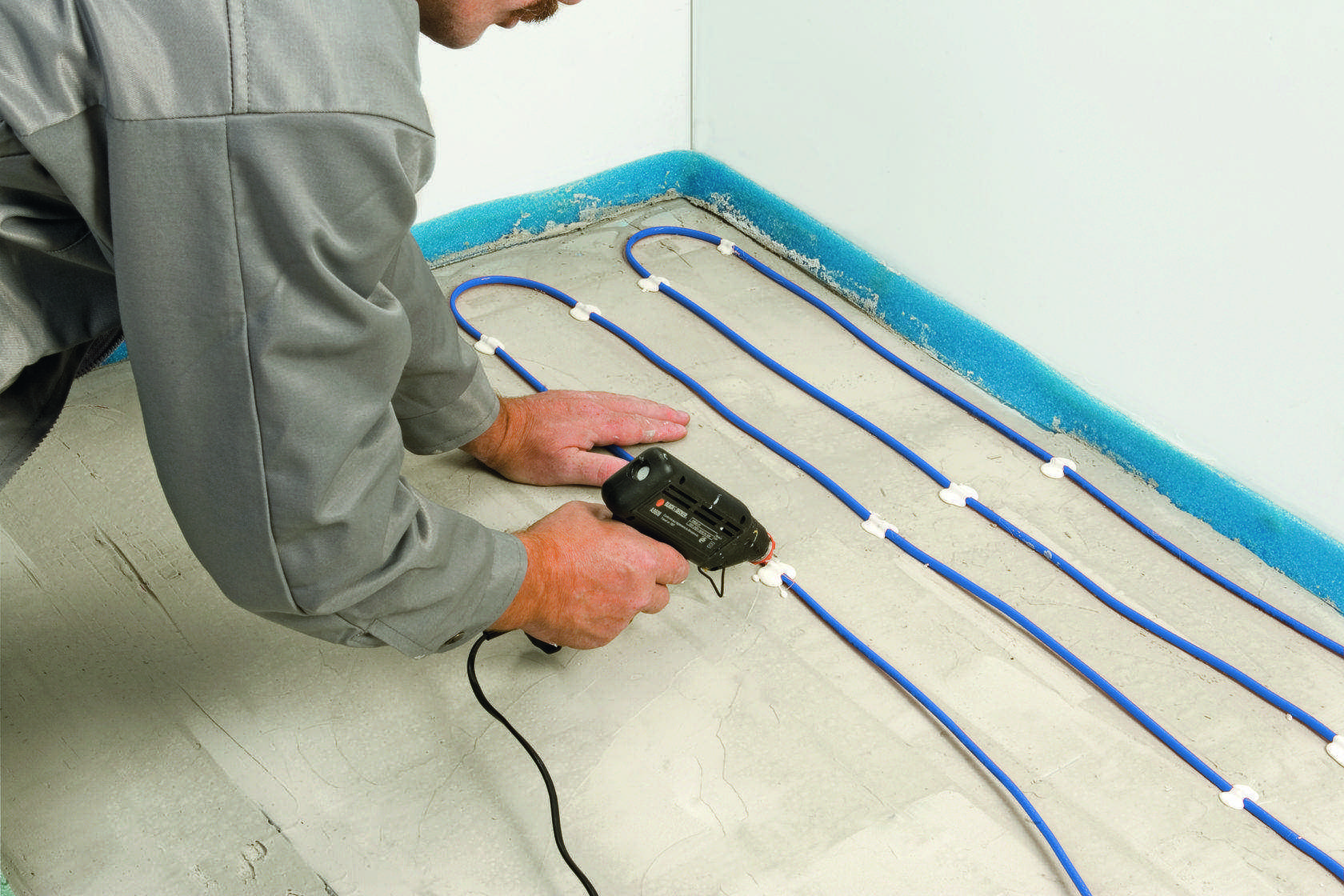

Технология работы с кабелем

Этот вариант представляет собой систему, где в качестве обогревательного элемента используется кабель, укладываемый по определенной схеме.

Принцип выполнения работ:

Заранее определяется место для установки терморегулятора. Для его монтажа отступают 30–40 см от уровня будущего полового покрытия. Укладка может осуществляться различными способами, но наиболее предпочтителен скрытый вариант, он позволяет утопить в стене все провода и датчик.

Ввиду того что установка зачастую выполняется по армирующему слою, именно на него закрепляется монтажная лента. Фиксация осуществляется с шагом от 50 до 90–100 см. В обязательном порядке производится отступ от стены 10 см, а в местах расположения мебели – 30–50 см. Если в помещении расположены радиаторы и трубы отопления, то от них необходимо отмерить не менее 15 см.

Кабель, выполняющий обогрев, присоединяется к силовому элементу, соединение скрывается в специальной муфте. После этого кабель питания подводится к терморегулятору.
Фрагменты обогрева распределяются по поверхности. Для этого пользуются заранее составленной схемой с учетом рекомендаций производителя

Важно соблюдать правильность изгибов, они должны быть плавными, без заломов. Кабель фиксируется на монтажной ленте, дополнительно можно произвести закрепление на арматуру.

Необходимо учитывать, что между витками элементов должно быть расстояние более 80 мм.
В выбранных местах закрепляются датчики температуры.
Проверяется правильность и работоспособность всех соединений

Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.

Установка такой системы предполагает точное соблюдение составленной схемы и порядка подключения.

Схема монтажа электрических теплых полов может меняться при увеличении количества контуров, а также в зависимости от вида подключения (двух и трехфазное)

Укладка нагревательных матов

Технология укладки теплого пола на нагревательных матах – более простая процедура, которая не требует соблюдения точности расположения кабеля. Это происходит из-за того, что они уже закреплены в единую конструкцию, которую необходимо правильно расстелить на поверхности.

Особенности монтажа: рулоны сетки раскатываются по подготовленному основанию, для поворота ячейки аккуратно подрезаются, чтобы не повредить кабель. Если требуется обойти препятствие, то сетку срезают, а обогревательные элементы располагают на необходимом удалении друг от друга. Подсоединяется термостат и производится проверка системы.

Маты, по сравнению с другими электрическими системами, считаются одним из самых удобных вариантов обустройства

Именно маты позволяют выполнить заливку стяжки с минимальной толщиной, что заметно сокращает высоту пола.

Инфракрасные обогреватели отличаются хорошим качеством и быстро монтируются, но подходят не под каждое помещение и напольное покрытие

Модульные и реечные типы теплых водяных полов

Такие системы чаще всего применяются в деревянных домах. Укладка труб осуществляется на черновой основе пола или на лаги.

В модульной системе применяются готовые ДСП панели для укладки труб. Их толщина составляет 2,2 см. В модулях имеются каналы для крепежных алюминиевых пластин и труб. Утеплитель при таком способе укладки монтируется в деревянном перекрытии.

Полосы монтируются с промежутком в 2 см. Исходя из шага меж трубами, используются полоски длиной 15-30 см и шириной:

• 13;
• 18;
• 28 см.

Чтобы теплота не терялась, пластины оснащаются трубными защелками. Если чистовым покрытием полов будет линолеум (смотрите какой линолеум и какой теплый пол лучше выбрать, инструкция как произвести укладку) на трубы следует настелить один слой плит ГВЛВ. Когда финишной облицовкой является ламинат, паркет, то можно обойтись без него.

Реечная разновидность настильных систем почти идентична модульной. Разница состоит в том, что вместо панелей в ней применяются планки шириной от 2,8 см.

Промежуток меж рейками в модулях должен составлять не меньше 2 см. Реечная система укладывается лишь на лаги. Шаг между ними должен составлять 40-60 см. как теплоизоляционный материал в данном случае применяется пенополистирол либо минеральная вата.

Монтажа теплого пола электрического – ошибки

Приведем несколько типичных ошибок, которые, как свидетельствуют отзывы домашних мастеров, весьма распространены:

покупка лишнего материала. Ошибка обусловлена тем, что в расчетах пользователь ориентируется на общую площадь комнаты, а не на ту, которая будет служить основой для пола с подогревом

В расчетах не принимается во внимание площадь, занятая мебелью и тяжелыми бытовыми приборами (холодильник, стиральная машинка);

кабель, используемый в нагревательном мате резать нельзя. Нужно подобрать такую схему укладки, чтобы использовать мат полностью. Лучше оставить незакрытой часть поверхности пола;

нельзя включать систему полового обогрева до полного высыхания стяжки, т.к. это может привести к неравномерному высыханию слоя и появлению трещин и пустот.

кабель нельзя укладывать на неподготовленную поверхность. Лучше обработать поверхность чернового пола грунтовкой, чтобы исключить пыль, которая может привести к образованию воздушных карманов вокруг кабеля и привести к его перегреву;

датчик температуры помещается в гофру, таким образом, его можно будет демонтировать и ремонтировать, если он выйдет из строя;

измерение сопротивления важный этап предэсплуатационной проверки электрического пола, не стоит его игнорировать. При существенных отклонениях нужно принимать решение по исправлению ситуации своими силами или привлекать профессионалов;

схема укладки кабеля пригодится при переносе мебели и выполнении ремонтных работ или технического обслуживания. Самым простым способом будет фотографирование смонтированного пола до заливки стяжки.

Электрический теплый пол неприхотлив в эксплуатации, надежен (при выборе хороших комплектующих и правильном монтаже) и будет служить долгое время.

Общие сведения

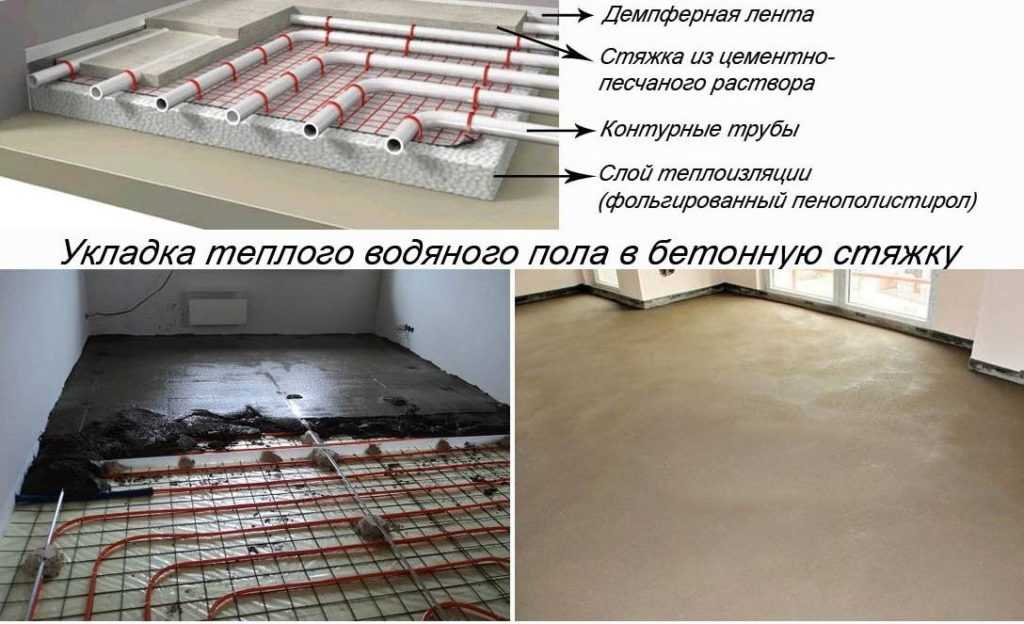

Обязательные слои в конструкции водяного пола. Устройство теплого пола состоит из различных материалов, которые требуют укладки в определенном порядке. Конструкцию пола по-другому называю «пирогом», в качестве слоев применяют нагревательные элементы в виде водяных контуров либо кабеля, стяжка, армированное основание.

Основные функции слоев пирога:

1.снижение теплопотери.

2.защита нагревательных устройств от воздействия влаги.

3.направляют движение тепла по необходимой траектории.

4.шумоизоляция.

5.защита системы от отрицательных явлений снаружи.

Особенности монтажа на грунте. Укладывать водяной пол прямо на грунт, можно при наличии высокой плотности почвы, также, если грунтовые воды залегают на глубине более пяти метров от фундамента.

Укладка пола по грунту имеет небольшое отличие от укладки на бетон. Этапы монтажа:

1.Поверхность грунта очищают и выравнивают.

2.сверху насыпают песок в 5 сантиметров, проливают водой и утрамбовывают.

3.на песок кладут керамзит либо гравий в 8 сантиметров, слой тщательно утрамбовывают.

4.проводят гидроизоляцию.

5.укладывают сетку для армирования.

6.заливают черновой стяжкой слоем в 10 сантиметров.

7.слой гидроизоляции.

8.пенополистирольный утеплитель, высота помещения диктует толщину материала для утепления, она варьируется в пределах от 5 до 15 сантиметров.

Далее укладывают теплые полы по общей схеме: слой армирующей сетки, нагревательные контуры, слой заливки из бетона либо подложки, напольное покрытие.

Особенности монтажа пирога в доме из каркаса. Первым делом прикрепляют балки к поверхности фундамента, обеспечивая черновой вариант перекрытия. Между брусьями из дерева и сваями укладывают слой гидроизоляции из рубероида, гидроизола либо линокрома. Материалы продаются рулонами, их необходимо выложить двумя слоями.

В качестве основы берут один из вариантов:

1.балки из дерева, которые считаются главными.

2.укладывают и главные и второстепенные балки.

Балки, выполняющие второстепенную роль, носят название лаги. Они позволяют увеличить шаг укладки главных балок. Монтаж оказывается затратным по материалам и по времени. Укладка лаг уменьшает высоту помещения. На деревянные лаги кладут оставшиеся слои.

Особенности укладки на деревянных лагах:

1.с боков главных лаг закрепляют черепные бруски.

2.слой подшивки из досок.

3.слой гидроизоляции.

4.слой теплоизоляции.

5.укладка несущих балок, оснащенных утеплителем.

6.укладка пароизоляции.

7.слой рабочего покрытия из тонкой фанеры.

8.укладка декоративного покрытия.

Внимание! При данном способе укладки не требуется стяжка из бетона. Если отделка пола будет проводиться с помощью ламината, то можно не укладывать фанеру, можно класть ламинат прямо на водяные контуры

Если отделка пола будет проводиться с помощью ламината, то можно не укладывать фанеру, можно класть ламинат прямо на водяные контуры.

Правила и нормы изготовления плавающей стяжки

Чтобы стяжка, изготовленная плавающим методом, прослужила как можно дольше, необходимо при ее изготовлении придерживаться определенных правил, пренебрежение которыми приведет к скорому разрушению конструкции:

1. Существуют параметры допустимо толщины стяжки, изготовленной из бетонной или любой другой строительной смеси, предназначенной для этих целей. При использовании облегченной строительной смеси на цементной основе толщина стяжки должна быть не меньше 7 см, а на основе классических компонентов – цемента и песка, толщина стяжки должна быть не меньше 5 см.
2. Готовые строительные смеси содержат в своем составе пластификаторы, которые положительно влияют на увеличение прочности монолита. В этом случае (на упаковке производитель указывает допустимые параметры) толщина стяжки может составлять 4,5 см. Меньшее значение не допустимо – такая стяжка будет иметь крайне непродолжительный срок службы.
3. Заливка плавающей стяжки производится по основанию, имеющему равномерную прочность и поверхность. При наличии значительных повреждений перед заливкой стяжки выполняют локальный ремонт поверхности. Если основание представляет собой железобетонную плиту перекрытия, то выполняют черновое выравнивание. При деревянном основании выравнивание можно произвести за счет настила фанеры.

Изготовление стяжки

Армирования: основные правила

При изготовлении стяжки не достаточно просто уложить армирующую сетку под раствор. Чтобы она работала необходимо соблюсти следующие правила:

1. Если стяжка по толщине составляет не более 4,5 см, то сетка в теле массива располагается посередине.
2. Нижний горизонт укладки раствора и армирующая сетка должны располагаться на расстоянии не меньше 1 см друг от друга при устройстве системы «теплый пол», для этого может потребоваться увеличить толщину заливаемого слоя.
3. При большой толщине стяжки в помещениях с высокой нагрузкой сетка внутри монолита должна располагаться на высоте равной 1/₃ от толщины раствора.

Армирование стяжки

Необходимость утеплителя в многослойной структуре теплого пола

Утеплитель при формировании пирога теплого пола необходим для исключения потерь тепла в сторону чернового основания. Это способствует перераспределению тепловых потоков в направлении жилых пространств и позволяет оптимизировать температуру теплоносителя – экономить на энергоресурсах. Утеплить пол таким образом удается посредством твердых материалов, имеющих плотность не менее 35 кг/м3.

Утеплителем может быть обычный или экструдированный пенополистирол, характеристики которого позволяют использовать его в составе слоеного пирога. Минимальная толщина плит утеплителя составляет в среднем 20-30 мм. Производители рекомендуют использовать 30 мм пенопласт, когда под полом находится отапливаемое помещение. Если под ним расположены не отапливаемые (нежилые) площади или грунтовый слой, потребуется уложить теплоизолятор толщиной до 50-100 мм. В реальности увеличение этого показателя влечет за собой возрастание толщины всего пирога, что не всегда желательно, поскольку в этом случае сокращается часть жилого пространства.

Эффективность теплых полов зависит от нескольких факторов. Один из основных – правильно уложенный пирог теплого водяного пола. Пирогом называют схему слоев из которых состоит теплый пол.

Существует несколько вариантов устройства пирога:

• по грунту, в этом случае поверх труб (о трубах для теплого водяного пола) всегда кладут цементную стяжку (от чего зависит толщина стяжки для водяного теплого пола);
• по лагам или на деревянное основание – стяжку не заливают;
• на бетонную плиту: можно делать пол со стяжкой и без нее.

Толщина пирога теплого водяного пола – от 5 до 15 сантиметров.

Это зависит от способа укладки, вида и толщины утеплителя, наличия/отсутствия стяжки.

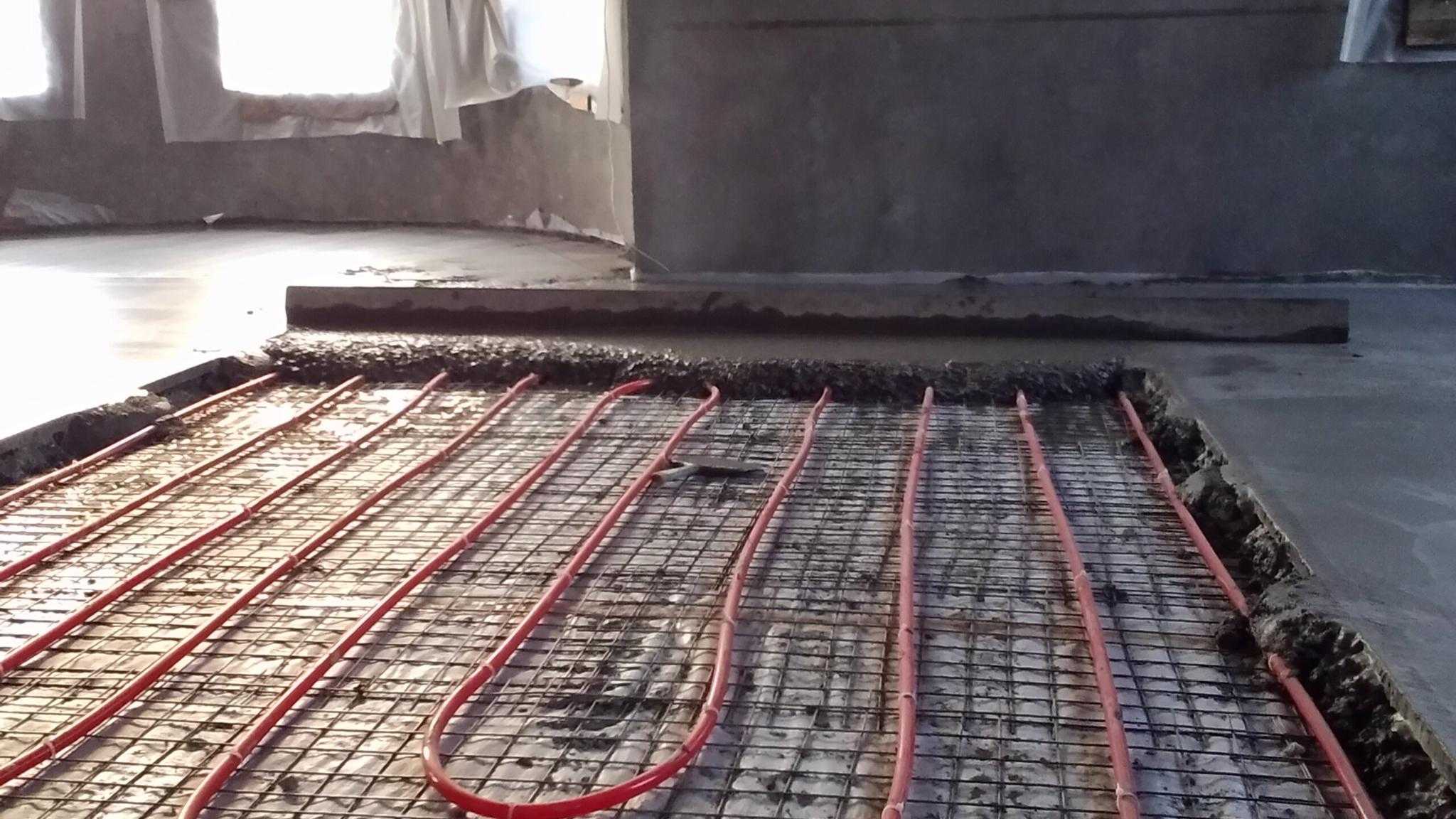

Заливка контура пола раствором

В принципе, стяжка поверх тёплого пола заливается, как и любая другая. Если проблемы и возникают, так это при установке маяков, так как основание под ними «играет», и без определённого навыка их достаточно трудно вывести в один уровень. Расстояние между ними должно быть таким, чтобы правило, которым будет производиться выравнивание, выступало за границы параллельных маяков на 25 см. Если у инструмента длина 2 м, шаг между маяками должен быть 1,5 м.

Толщина стяжки для теплого водяного пола

Таблица. Проясняем все нюансы установки.

Шаги, фото
Описание

Шаг 1 – сверление отверстий под дюбеля

Начинаете с того, что по заранее намеченным линиям сверлите отверстия под крепления. Если у вас, как в данном случае, в качестве утеплителя под трубами лежит пенопласт, дюбель-гвозди берёте размером 8*120 мм. То есть, их длина должна подбираться с таким учётом, чтобы, пройдя сквозь все слои, крепёж мог войти в черновое основание.

Шаг 2 – установка дюбелей

Прежде чем вставить дюбель в отверстие, на него нужно надеть шайбу. Она не позволит головке дюбеля проваливаться в пенопласт.

Шаг 3 – забивка гвоздей в дюбели

Лёгкими ударами молотка забиваете дюбели, но не до конца. Высоту, на которую их следует забить, нужно ещё определить.

Шаг 4 – определение уровня забивки дюбелей

Сделать это проще всего с помощью лазерного уровня. Отбиваете на стенах горизонталь, а затем перенесите отметку на любой подручный инструмент: стамеску, отвёртку, или как в данном случае, молоток

Если вы наклеите на него малярную ленту, то сможете нанести карандашом метку, после чего будете пользоваться инструментом, как шаблоном.

Шаг 5 – определение отметки верха маяка, установленного на дюбель

Теперь нужно определить отметку верха маяка при установке его на дюбель.

Обратите внимание!

Казалось бы, зачем это делать, если размер профиля итак известен? Связано это с конфигурацией его сечения. Как видите, головка самореза попадает в углубление, и высота маяка получается уже не 10, а 8 мм.

Шаг 6 – Определение разницы между чистовой высотой стяжки и высотой маяка

Переносите сделанную ранее отметку пола на эти 8 мм  ниже, и уже по ней забиваете дюбели.

Шаг 7 – окончательная забивка дюбеля

Бьёте по гвоздю до тех пор, пока отметка на шаблоне не совпадёт с лазерной линией.

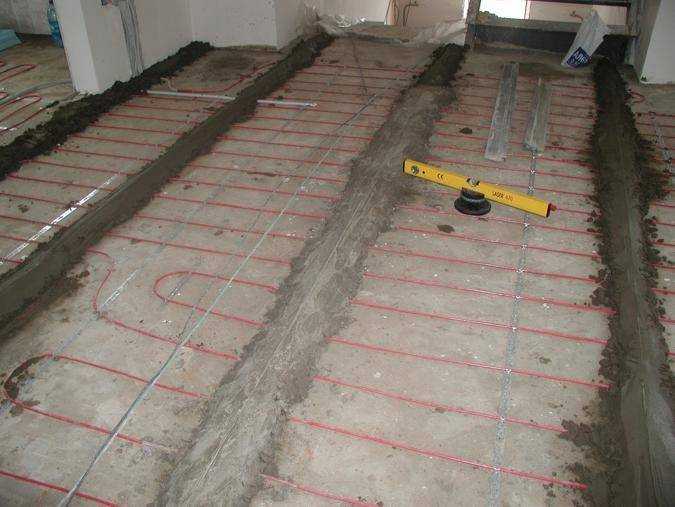

Шаг 8 – установка маяка на дюбели

Далее ставите на дюбели маяк и снова выверяете отметку.

Шаг 9 – выкладка раствора под маяк

Удостоверившись, что отметки совпадают, можете выкладывать раствор вдоль ряда дюбелей, снимая его излишки так, чтобы видны были головки саморезов.

Шаг 10 – установка маячного профиля на раствор

Устанавливаете профили, добавляя раствор так, чтобы маяки оказались в нём утопленными.

Шаг 11 – снятие излишков раствора

Излишки раствора снимаете мастерком.

Шаг 12 – заливка стяжки

После того как раствор на маяках затвердеет, можно приступать к заливке основной стяжки

Сначала заполняете пространство между маяками кельмой.

Шаг 13 – выравнивание правилом

А затем, установив на два параллельных маяка правило (широкой стороной), снимаете излишки раствора, добиваясь идеально ровной поверхности.Примечание! На следующий день, когда стяжка затвердеет, необходимо тщательно очистить её от наплывов. Если финишное покрытие будет рулонное (линолеум, ковролин), поверхность придётся намочить и перетереть. Как вариант, можно сделать тонкий слой (1-2 мм) наливного пола.

Цены на наливные полы «Старатели»

наливные полы «Старатели»

Как видите, недостаточно просто знать, какой должна быть толщина стяжки тёплого пола — нужно ещё постараться, чтобы по всей площади помещения она была равномерной. Надеемся, что наша инструкция помогла вам разобраться в данном вопросе и сделать подогреваемый пол идеально ровным.

Опубликовано 01.06.2020 Обновлено 03.06.2020 Пользователем admin

Виды тёплых полов

В водяных полах нагревательным элементом является вода

Современные системы тёплых полов представлены тремя основными разновидностями, которые отличаются друг от друга конструктивными особенностями.

Во-первых, это водяные системы напольного обогрева, где в роли нагревательных элементов выступают пластиковые трубы, наполненные жидким теплоносителем – водой, этиленгликолем, антифризом. Перемещается жидкость по трубам при помощи сетевого электронасоса, либо под действием гравитационных сил.

В ИК-полах нагревательный элемент – карбон

Вторая группа тёплых полов – генерирующие тепло посредством электроэнергии. В одном случае для передачи тепла окружающему воздуху применяется нагревающийся электрический провод, заключённый в изоляционную оплётку – это так называемые кабельные тёплые полы.

Другую разновидность электрических систем напольного обогрева представляют инфракрасные тёплые полы. Нагрев помещения в этом случае происходит за счёт специальной плёнки, внутри которой установлены карбоновые генераторы инфракрасного излучения.

Схемы укладки водяного контура

Схематически укладка труб для обустройства жидкостного контура может быть выполнена одним из следующих способов:

• змеевик;
• двойной змеевик;
• улитка.

Змеевик. Метод укладки такого контура является наиболее простым и выполняется петлями. Этот вариант будет оптимальным для комнаты, разделенной на различные по назначению зоны, для которых будет удобно применять разные температурные режимы.

Монтаж первой петли осуществляется по периметру комнаты, затем одинарную змейку пускают внутри. Таким образом, в одной половине комнаты будет циркулировать максимально прогретый теплоноситель, в другой – остывший, соответственно и температура будет разной.

Витки змеевика можно располагать равномерно, однако сгибы водяных контуров в таком случае будут иметь сильные заломы.

Змеевидный метод размещения труб идеально подходит для помещений, имеющих незначительные теплопотери. Их применяют не только для квартир и частных домов, но и для объектов промышленности, где есть необходимость отапливать круглый год

Двойной змеевик. В этом случае подающие и обратные контуры расположены друг возле друга по всей комнате.

Угловой змеевик. Он используется исключительно для угловых комнат, где две внешние стены.

К достоинствам змеевидной формы относятся несложная планировка и монтаж. К недостаткам: перепады температурных режимов в одном помещении, изгибы труб довольно резкие, поэтому нельзя применять малый шаг – это может вызвать излом трубы.

При укладке контура в краевых зонах помещения (области пола, где расположены внешние стены, окна, двери), шаг должен быть меньшим в сравнении с остальными витками – 100-150 мм

Улитка. Применяя такую схему расположения, подающие и обратные трубы монтируют по всей комнате. Они размещаются параллельно друг другу и устанавливаются, начиная от периметра стен и двигаясь в центр комнаты.

Подающая линия в середине помещения заканчивается петлей. Далее параллельно ей производится установка обратной линии, что прокладывается от центра комнаты и по ее периметру, двигаясь к коллектору.

Наличие в помещении внешней стены может обуславливать двойную укладку труб вдоль нее.

Вследствие чередования двух магистралей при укладке методом улитки, колебание температурного режима в подающей и обратной линии может составлять до 10 °C

К достоинствам этого способа относятся: равномерный прогрев комнаты, из-за плавных сгибов система обладает небольшим гидравлическим сопротивлением, а экономия расходного материала может достигать 15% в сравнении со змеевидным методом. Однако минусы также присутствуют – сложное проектирование и монтаж.

Крепление трубы теплого пола – способы и нюансы

Правильное крепление трубы теплого пола конечно же имеет свои нюансы, которых нужно придерживаться, чтобы установка всей системы была качественной. Есть много вариантов выполнения креплений – остановимся на самых широко используемых.

Установка труб на плитах изоляции

Эти детали специально созданы для монтажа водяных полов. В них предусмотрены крепежные каналы, в которые труба просто заталкивается. Зачастую, просто ногой.

Установление труб под теплоизоляционные плиты

Крепление на монтажную планку

В данном случае, это могут быть плиты из экструзированного полистирола, на них наклеиваются пластмассовые планки, на которых крепится труба.

Укладка труб на гладкую поверхность, монтажную планку

Укладывая трубу на плиту из полистирола, возможно применение пластмассового хомута с зазубринами вот такого типа:

Пластмассовый хомут

Закрепление трубы хомутами

В этом случае расстилается утеплитель, на который затем укладывается армирующая сетка (размер ячеек 5*5см или 10*10см), к которой крепится труба – хомутами или проволокой.

Закрепление трубы на хомутами

Арматурная сетка

К сетке трубу прикрепляют пластиковым хомутом – кабельная стяжка.

Пластиковый хомут

Трубы крепятся к основанию пола. Это может быть бетон или деревянные доски. Крепёжный материал выглядит так:

Крепёжный материал

Если очень уж хочется сэкономить и выполнить неправильную укладку без армирующей сетки, то можно применять металлический хомут. Он выглядит так:

Металлический хомут

Продаются они разного диаметра и крепятся обычно гвоздем- дюбелем.

Укладка труб производится от начала схемы – с коллектора. Каждый контур настоятельно рекомендуется делать из цельной трубы, поскольку на месте сочленений со временем практически гарантирована утечка воды. Число контуров прямо пропорционально форме помещения (подобие букв Г, П, Т и т.п.) или, отношению его сторон – 1:4 и меньше. В таких случаях не обойтись без деформационного шва, который накладывают демпферной лентой.

В таком случае помещение делят на секторы, каждый со своим контуром. В местах пересечения трубы с лентой, первые упаковываются в гильзы, обычно пластиковые или металлические.

Помещение разбито на секторы при наличии компенсационного шва

Какую стяжку лить под теплый водяной пол?

Когда трубы уложены и собраны распределительные коллекторы, система залита и опресована давлением необходимо сразу же закрыть их, залив бетонную стяжку.

Толщина стяжки выбирается исходя из того, что над трубами она должна быть не менее 30 мм. Обычно фирмы, которые занимаются механизированной стяжкой для своего расчета берут 50 мм вот это и будет та необходимая толщина, которую нужно планировать при проектировании дома. Даже если мы укладываем трубы на ровный утеплитель при толщине в 50 мм над трубами будет оставаться 30-34 мм (диаметр трубы 16 мм).

При заливке стяжки не забываем класть демпферную ленту по периметру помещения, а также разделяем ей контуры теплого пола.

Что нужно учитывать при покупке демпферной ленты?

Спрос рождает предложение, а потому на строительном рынке сейчас существует большой выбор демпферных лент от различных производителей. Они отличаются друг от друга техническими характеристиками, внешним видом, ценой. Из-за того, что рынок предлагает большой выбор, остановиться на ленте какого-то одного производителя непросто. Придется провести изучение предлагаемых вариантов и выбрать наилучший при оптимальном соотношении «цена-качество».

Выбираем демпферную ленту правильно

Для начала следует познакомиться с тем, в каком виде продается демпферная лента. Реализуется она в рулонах, которые несложно транспортировать из-за легкости и относительной компактности. Также этот аспект полезен и при монтаже материала – нарезать ничего не нужно.

Несмотря на свою устойчивость к воздействию внешних факторов, материал должен храниться в сухих помещениях при комнатной температуре. При этом лента обязательно должна быть смотана в рулон.

Компенсационная лента в рулоне

Демпферная лента в системе теплый пол

При выборе ленты следует обращать внимание на следующие параметры

1. Целостность и отсутствие деформаций. Лента должна быть ровной, аккуратной. Поврежденную ленту покупать нельзя.
2. Внешний вид. Лента должна быть чистой, без пятен и дефектов.
3. Плотность рулона. Если в рулоне отмечены расслоения, щели, то есть риск, что клеевая поверхность испорчена и непригодна к использованию.

Не стоит отдавать предпочтение ленте более дешевой, но имеющей дефекты. От этого может пострадать в итоге качество всех работ по монтажу стяжки.

Процесс укладки ленты

Главные правила укладки

Для того чтобы качественно сделать укладку водяного пола своими руками, нужно соблюдать правила, которые предусматривает эта технология.

Время застывания бетона 28 дней. Только после этого можно включать теплый пол. На время устройства стяжки систему нужно оставлять под давлением. Чтобы исключить подогрев ненужных участков, предусмотренных для расположения мебели и сантехники, нужно заранее подготовить схему, где будет размечен пол и положение труб на нем

В ней важно учесть нагрузки на ту или другую часть системы, размещение коллекторов, термодатчиков и греющих контуров. Пользоваться планом можно и в будущем, чтобы знать размещение системы, если понадобиться сверлить пол

• Стяжка над трубами должна быть толщиной не меньше 2 см. Общая толщина всей стяжки должна быть примерно 5–10 см, чтобы тепло равномерно распределялось во всей поверхности. Делать ее можно бетонопеском или другими специальными смесями, которые будут содержать пластификаторы маркой не менее чем М300.
• Отрезать трубы, проходящие к распределительному коллектору, нужно только после установки самого устройства, чтобы не прогадать по размеру. Там, где трубы выходят за пределы стяжки, устанавливаются защитные уголки.

Для подключения к коллектору используются компрессорные фитинги. Регулирование температуры происходит на распределительном коллекторе. При соединении системы с котлом применяются насос и клапан, которые регулируют подачу тепла.

Электрический теплый пол в стяжку: сколько потребуется кабеля

Основными параметрами кабеля, благодаря которым можно рассчитать требуемое количество являются длина и шаг между соседними петлями. Это две величины, которые высчитываются, исходя из S площади укладки. Другие величины:

• Qs — количество тепловой энергии для обогрева;
• Qкб — удельная тепловая мощность с расчетом на 1 м длины кабеля (удельная тепловая мощность должна быть указана в технической документации).

S высчитывается после измерения, вычисления и суммирования площадей участков, где будет прокладываться кабель. Необходимая длина кабеля рассчитывается по формуле : L = S × Qs / Qкб. После вычисления длины можно определить расстояние между параллельными петлями и шагом укладки кабеля — N = 100 × S / L. где S — площадь, L — длинна кабеля.

Если черновое основание пола – холодное и система отопления устанавливается в качестве основного, то кабель в идеале должен закрывать 70-75% от общей площади помещения. В продаже кабель отпускается стандартными отрезками с уже установленными муфтами (соединительная и концевая). Значит, достаточно выбрать оптимальную длину кабеля того, иного модельного ряда. Если помещение слишком большое, то расчетная длина может быть выше. Также можно разделить основание пола пополам и для каждой части произвести свои расчеты кабеля с учетом площади помещения, оснастив при монтаже каждый контур собственным терморегулятором.

Разбираем виды теплых полов

Какими способами соединяются трубы из сшитого полиэтилена

Трубы из сшитого полиэтилена для теплого пола привлекают стоимостью и техническими характеристиками. Они характеризуются прочностью, устойчивостью к химическим веществам и влаге, хорошо гнутся и служат на протяжении долгого времени. Монтировать систему несложно, но надежность трубопровода зависит от качества соединения элементов. Об особенностях выполнения работы расскажет данная статья.

Данный материал считается термопластичным полимером, поэтому вопрос, как соединить трубы из сшитого полиэтилена, не представляет сложности. Для него подходят способы монтажа, которые применяются для других полимерных конструкций. Разница в том, что благодаря эластичности материала, стыки получаются более герметичными, а для сварочных работ требуется повышенная температура.

Теплый пол из сшитого полиэтилена

Соединительные элементы

Участки трубопровода из данного материала стыкуются с помощью следующих деталей.

Составляющие компрессионного фитинга

1. Компрессионных (обжимных) фитингов. Применяются при устройстве систем «холодного» и «горячего» типа и отличаются тем, что при необходимости легко демонтируются.
2. Напрессовочных пресс-фитингов. Стык в этом случае получается неразъемным. После обработки на прессе для труб из сшитого полиэтилена молекулы материала заполняют все щели и неровности, в результате чего получается герметичное соединение.
3. Электросварных элементов. Такими устройствами пользуются редко, поскольку соединение осуществляется специальным сварочным оборудованием, для работы с которым нужны навыки.

Обратите внимание! На способ соединения элементов влияет величина давления в будущей системе. Обжимные детали могут выдержать 2,5 атм, напрессовочные – 5-6 атм, у сварных – возможности монолитных конструкций

Необходимые инструменты

Вам придется выполнять работу с помощью следующих материалов и инструментов для опрессовки и монтажа труб из сшитого полиэтилена:

• ножа-секатора и гаечных ключей;
• гидравлического или ручного пресса;
• комплекта соединительной арматуры;
• расширителей необходимого диаметра.

Подготовка к работе

При монтаже труб из сшитого полиэтилена своими руками, обратите внимание на такие нюансы:

• чтобы система была надежной, стыки делаются только в местах выхода тройников коллекторов;
• используйте фитинги, предназначенные для сшитого полиэтилена;

Трубы из сшитого полиэтилена с вмонтированными фитингами

заранее защитите конструкции от образования конденсата при холодном водоснабжении и от потерь тепла – при горячем;
заранее подумайте о теплоизоляционных прокладках и подложках.

На заметку! Из-за эластичности труба для теплого пола сшитый полиэтилен «Упонор» и других производителей с трудом сохраняет приданную форму, поэтому ее следует фиксировать специальными скобами.

Способы стыковки труб

Как будет выполняться работа, зависит от способа соединения составляющих трубопровода.

Компрессионный

1. Наденьте на срез трубы обжимную гайку так, чтобы резьба находилась со стороны соединителя.
2. Натяните разрезное кольцо (оно должно располагаться на расстоянии 1 см от среза), а затем зафиксируйте его.
3. Плотно (до упора) натяните трубу с надетыми на край приспособлениями на штуцер фитинга.
4. Возьмите два гаечных ключа и плотно затяните обжимную гайку (не перетяните, чтобы не повредить резьбу соединительной арматуры и материал трубопровода).

Напрессовочный

• Наденьте на полимерный трубопровод зажимную гильзу.
• С помощью расширителя растяните конец трубы, чтобы он стал большего диаметра.
• Натяните изделие расширенным срезом на штуцер фитинга (до упора).
• Зафиксируйте соединение труб из сшитого полиэтилена в данном положении на несколько минут. За это время полимер плотно обожмет фитинг.

Электросварочный

• Наденьте на край трубы электросварную муфту.
• Подключите к клеммам фитинга сварочный прибор, который подаст на соединительный элемент напряжение. Внутренняя спираль элемента, температура которой 170 °C и выше, разогреет и сплавит составляющие стыка.
• Отключите сварочный аппарат и дайте полиэтилену остыть. Получившийся стык выдерживает давление от 10-12 атм, поэтому ремонт труб из сшитого полиэтилена придется делать нескоро.

Важно знать, как гнуть или согнуть трубу из сшитого полиэтилена, поэтому если вы не работали с полиэтиленом, было бы разумно заручиться поддержкой специалистов. Успехов!
