Консультация по выбору электрокотла для теплого пола

Виды по типу топлива

Котлы отопления — это довольно многочисленная группа устройств, имеющих разный принцип действия. По типу топлива (источника энергии) котлы бывают :

1. Газовые . Наиболее эффективные и экономичные котлы. Стоимость 1 кВт энергии у них самая низкая, а КПД — самый высокий.
2. . Нагрев воды производится при помощи ТЭНов, электродов или при помощи индукции. Самый простой в обслуживании и самый дорогостоящий источник нагрева теплоносителя.
3. Твердотопливные . Котлы, использующие в виде топлива практически все, что горит — дрова, уголь, брикеты, паллеты и т. п. Доступность топлива делает такой котел наиболее подходящим для автономного обогрева дома, но приходится постоянно наполнять камеру сгорания. Современные модели, впрочем, способны на длительное горение без участия человека.
4. Дизельные . Источник тепловой энергии — горящая солярка. Котел на дизтопливе может функционировать самостоятельно в течение длительного времени — до нескольких месяцев. Такой тип котла может оказаться выгоднее даже газового, если тот не подключен к магистрали, а использует привозной газ.
5. Комбинированные . Котлы, имеющие возможность при необходимости переходить на другой тип топлива. Конструкция такого котла может иметь две топки, или одну универсальную для разных видов топлива, надо лишь заменить горелку. При этом имеются универсальные котлы с вариантом перехода дрова — электричество, когда вторая топка не нужна. Возможность иметь альтернативный вариант обогрева — ценное качество для загородного дома, когда возможны перебои с топливом.

Особенности самотечной системы отопления

Главный минус укладки системы водяного отопления без узлов смесителя и коллектора состоит в том, что требуется минимизировать потери температуры воды на пути следования «нагреватель – контур», ведь температуру на покрытии пола нужно держать постоянной.

Рекомендуется учитывать такие требования:

• утеплить стены здания;
• уложить теплоизоляционный материал в пирог напольного покрытия;
• установить качественные конструкции оконных рам;
• смонтировать напольное покрытие в максимальной близости с нагревателем;
• площадь помещения не должна быть больше 10-15 кв.м, иначе бездополнительного насоса продавить контур не получится;
• трубы для контура теплого пола с естественной циркуляцией лучше выбрать с диаметром 20 мм, чтобы уменьшить в них гидросопротивление.

Мнение эксперта
Сергей Пермяков
Инженер систем отопления

Внимание! Главная ошибка в установке водяной бесколлекторной системы пола – попытка ее применения на больших площадях. Поэтому надо подсчитать продолжительность труб и схему укладки так, чтобы температура в обратной трубе не оказалась слишком низкой. Иначе в котле образуется много конденсата, а это приведет к его поломке

Иначе в котле образуется много конденсата, а это приведет к его поломке.

Какой электрический котел выбрать для теплого пола

Стоит отметить, что котлов, которые специально выпускаются для подключения «тёплый пол» не существует. В некоторых моделях, конечно, присутствует эта функция и у них есть возможность работы в данном режиме.

При выборе котла для системы тёплого пола необходимо ориентироваться на следующие критерии:

• регулирование нагревания теплоносителя и полов;
• мощность оборудования;
• какой тип нагревателя используется;
• совместим ли агрегат с системой «тёплый пол»;
• оборудование должно быть высокоэффективным, простым при монтаже, в эксплуатации, обслуживании и ремонте;
• в агрегате обязана быть системы безопасности, защиты от коррозии нагревательных элементов;
• из чего сделан корпус (лучше выбрать из нержавеющей стали);
• чьё производство;
• соответствие рабочего объема и мощности.

Для каждого отдельного региона существует своё выгодное топливо. Кому-то экономнее осуществлять обогрев при помощи газа, от печи, центрального отопления, а кто-то использует электричество. Одним из лучших вариантов считается обогрев пола при помощи электрокотла.

Есть несколько типов нагревателя в электрокотлах:

• тэновые;
• индукционные (высокая эффективность, низкое потребление электроэнергии в отличие от тэновых);
• водяные (используют при автономном отоплении многоквартирных домов).

Характеристика газовых моделей

Современные модификации газовых котлов должны быть оборудованы электронным управлением, регулирующим температурные параметры, обеспечивая безопасность функционирования системы.

Чтобы автоматика и циркулярный насос для теплого водяного пола работали в случае отключения основной подачи электроэнергии, целесообразно запастись локальным источником. Несколько часов работы обеспечат автомобильные аккумуляторы. В ситуациях, когда существует риск частых отключений электричества на несколько дней, придется приобрести дизель – генератор.

Принцип работы котла базируется на циркуляции теплоносителя по обменнику, в процессе которой он нагревается от дымовых газов, получающихся при горении топлива. При передаче тепловой энергии газы охлаждаются, и при определенной температуре образуется конденсат, обусловливающий появление дополнительного тепла. Такая особенность значительно повышает КПД нагревательного оборудования.

Газовые котлы безупречно функционируют при условиях бесперебойного поступления газа, не требуя особых методик по текущему обслуживанию. В конструкциях, где предусмотрен электронный механизм по проведению розжига котла, функционирование горелки регулируется сообразно заданным температурным показателям с отводом всех вредоносных продуктов сгорания посредством принудительной вентиляции. Котлы с пьезорозжигом, работая автоматически, также прекращается поступление газа, если пламя погасло, но восстанавливается горение вручную.

Статья по теме: Какие лучше крепления использовать для мойки

Схема с циркулярным насосом

Если вам не требуется смеситель, но напор воды не очень сильный, можно просто установить циркулярный насос (желательно с термостатом для удобства регулировки температуры).

Если вы подключаетесь к центральной системе отопления, то насос нужно устанавливать на обратке.

Почему именно на обратке? Потому что если установить на подаче, то насос будет забирать лишнюю жидкость из центральной системы отопления, и тогда в радиаторах будет меньше тепла.

Хотя, если вам нужно именно это, тогда ничего страшного.

Когда вся коллекторная система смонтирована и подключена к трубам от котла и к водяному теплому полу, остается проверить ее работоспособность. Проверка должна проводиться несколько часов, чтобы вы смогли убедиться в герметичности трубной системы, а также в максимальной температуре нагрева.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить котел для теплого пола своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

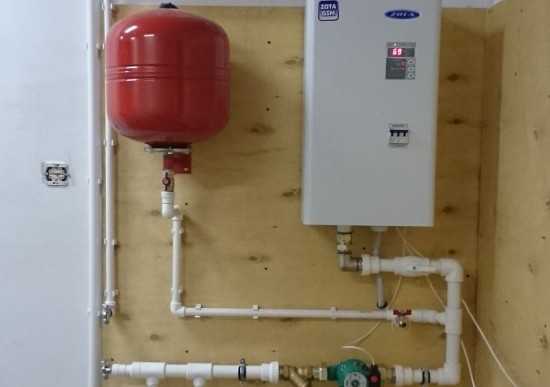

Требования для установки теплого пола с электрокотлом

Устанавливать системы «тёплый пол» к электрокотлам не так трудно, как к газовому оборудованию.

Преимущества выбора электрического котла:

• при монтаже отсутствует потребность обустройства места для оборудования. Котёл имеет компактные размеры, благодаря которым его можно установить практически в любое место, а широкий выбор моделей позволит удовлетворить любое дизайнерское решение интерьера. Если есть необходимость, то оборудование можно установить в нишу или спрятать за подвесной тумбой;
• электрические котлы, в отличие от газовых, не требуют дополнительной вентиляции и наличия дымохода, они безопасны для здоровья;
• если устанавливает профессионал, то электрический котёл он установит быстрее, чем газовый;
• при установке электрического котла не требуется разрешение от специальных служб (котлонадзор). Пользователя не будут докучать постоянными проверками о соблюдении правил техники безопасности, поэтому нет причин для конфликтных и неудобных ситуаций.

Для того, чтобы работа устройства была оптимальной, нужно подключить теплоаккумулирующую ёмкость. Это нужно для нагрева дополнительного резервуара воды в ночное время суток, ведь стоимость за электроэнергию ниже – вода нагревается, а днем тепло используется.

Постепенно теплоноситель в основном баке теряет температуру, а с помощью циркуляционного насоса поставляется нагретая жидкость из дополнительной ёмкости, поэтому в помещении сохраняется установленная температура.

Такие ёмкости, в зависимости от размеров, способны самостоятельно обеспечивать теплом помещение в течении 3-4 часов, иногда это возможно и до двух суток

Это приспособление важно устанавливать там, где бывают часто перебои в подаче электропитания. Устанавливать тёплый пол от электрического котла, как было сказано ранее, довольно просто, но требуется отнестись к процессу внимательно и аккуратно

Если владелец желает установить это оборудование у себя дома, но плохо разбирается в электрике, то стоит обратиться за помощью к профессионалам и самостоятельно не монтировать оборудование.

Как происходит монтаж оборудования?

1. Заливают антифриз. Это позволит уменьшить расходы на электричество примерно на 5-10 процентов. Реже, вместо антифризной жидкости, используют солёную воду (дистиллированную).
2. Связывают котёл с сетью электричества по схеме подключения, указанной в инструкции, при этом соединение между оборудованием должно выводиться на распределительный щиток.
3. Устанавливается дополнительное оборудование: резервуар и устройство защитного отключения (УЗО). Эти приспособления защищают от перегорания во время сильного скачка напряжения.
4. Для котлов с высокой мощностью необходимо установить трёхфазную сеть. Это должен сделать компетентный профессиональный электрик.
5. Устанавливают термодатчики. Наличие данных устройств сокращает потребление электроэнергии на 5-15 %. Термостат нужен для того, чтобы котёл не работал без толку, когда помещение нагреется до нужной температуры.

При монтаже электрокотлов, как и для установок такого типа, необходимо соблюдать требования по безопасности:

• кабели должны быть изолированны с необходимым сечением;
• укладывать кабель следует в специальный для него канал;
• обязательное наличие заземления.

Стоит заметить, что монтаж и подключение всех устройств нужно выполнять аккуратно, не должно быть открытых участков кабеля и оголённых проводов. Нужно следить за внешним видом корпуса теплообменника используя пробу фазы на теплоноситель. Конечно, возможно такая защита уже есть в конструкции котла, но лучше перестраховаться и обезопасить себя.

Итог При правильном монтаже, аккуратном использовании и установке дополнительного оборудования продлевается срок эксплуатации системы тёплого пола. Конструкция водяных тёплых полов сделана таким образом, что отопление распределяется комфортно и равномерно, в отличие от применения радиаторов.

Применение системы электрического котла для тёплого водяного пола отличается экономичностью и практичностью. Агрегат будет работать вне зависимости от наличия общего отопления в доме, что очень удобно в период между сезонами.

При выборе электрического оборудования необходимо опираться на основные критерии и пользоваться помощью квалифицированных сотрудников, если есть необходимость, они помогут грамотно подобрать электрокотёл, учитывая мощность и страну производителя. Установку оборудования можно сделать как самостоятельно, так и обратиться к профессионалам, они всё сделают быстро и качественно.

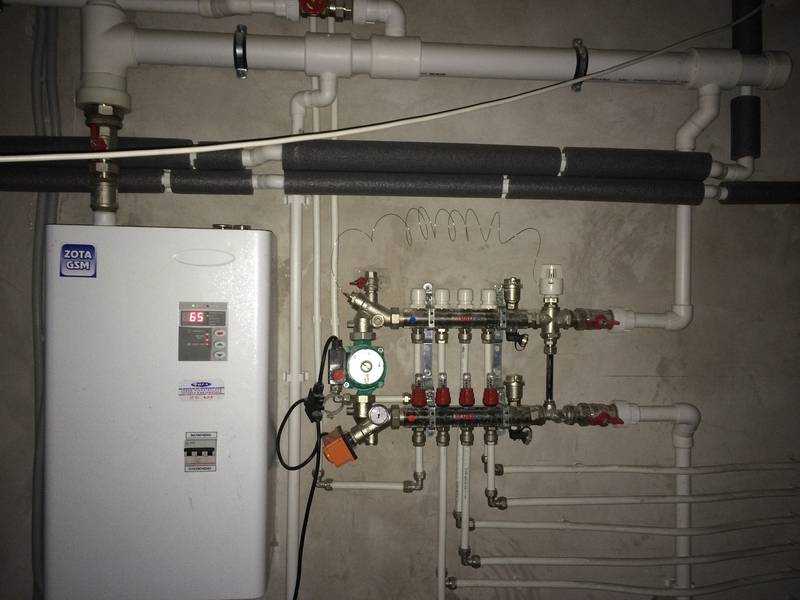

Коллекторная система подключения водяного теплого пола

Весь процесс подключения водяного теплого пола сводится к тому, что нужно соединить трубы с коллекторами, а коллекторы соединить с трубами, идущими от котла.

Коллекторный шкаф должен быть в таком месте, чтобы в него без проблем заходили подающая и обратная трубы.К трубам нужно подключить боковые выходы коллекторов на подачу и «обратку» (обратный ход). Но перед этим на коллекторы нужно установить запорные краны (запорные вентили). Конструкция запорного вентиля может включать термометр для удобства контроля температуры.

Краны, трубы, коллекторы соединяются друг с другом при помощи компрессионных фитингов.Трубы теплого пола могут соединяться с коллекторами через специальные соединители. В состав соединителя входит опорная втулка, зажимное кольцо, латунная гайка. Если соединяются разные диаметры, используются фитинги-переходники.

Самая простая конструкция будет состоять из простых коллекторов с запорными кранами. Трубы подачи и обратки соединяются с запорными кранами и коллекторами, коллекторы соединяются с трубами-теплоносителями водяного теплого пола. Вот и все.

Вышеописанная схема является самой простой и самой нежелательной для использования.Она полностью зависит от котла (разве что запорный кран можно немного закрыть, чтобы подача жидкости была меньше, и пол слабее нагревался). Но если уж делать водяной теплый пол, то с полным контролем.

Полноценная система коллекторов в сборе включает, помимо запорных вентилей на трубах, насосно-смесительный узел (либо трехходовой смеситель), сливной кран, воздухоотводчик, циркулярный насос для облегчения циркуляции жидкости в трубах.

Вместо запорных кранов на входе и выходе можно установить термостатические регулировочные вентили.Они имеют термобаллон с парафином, который сужаясь или расширяясь от температуры в помещении, задает пропускную способность вентиля.

Насосно-смесительный узел нужен для подмешивания остывшей жидкости из обратки в подачу, снижая температуру слишком горячего теплоносителя.Людям, живущим в холодных районах, смеситель необходим обязательно, поскольку котел будет работать на сильный обогрев, а температура теплоносителей водяного теплого пола не должна превышать 55 градусов.

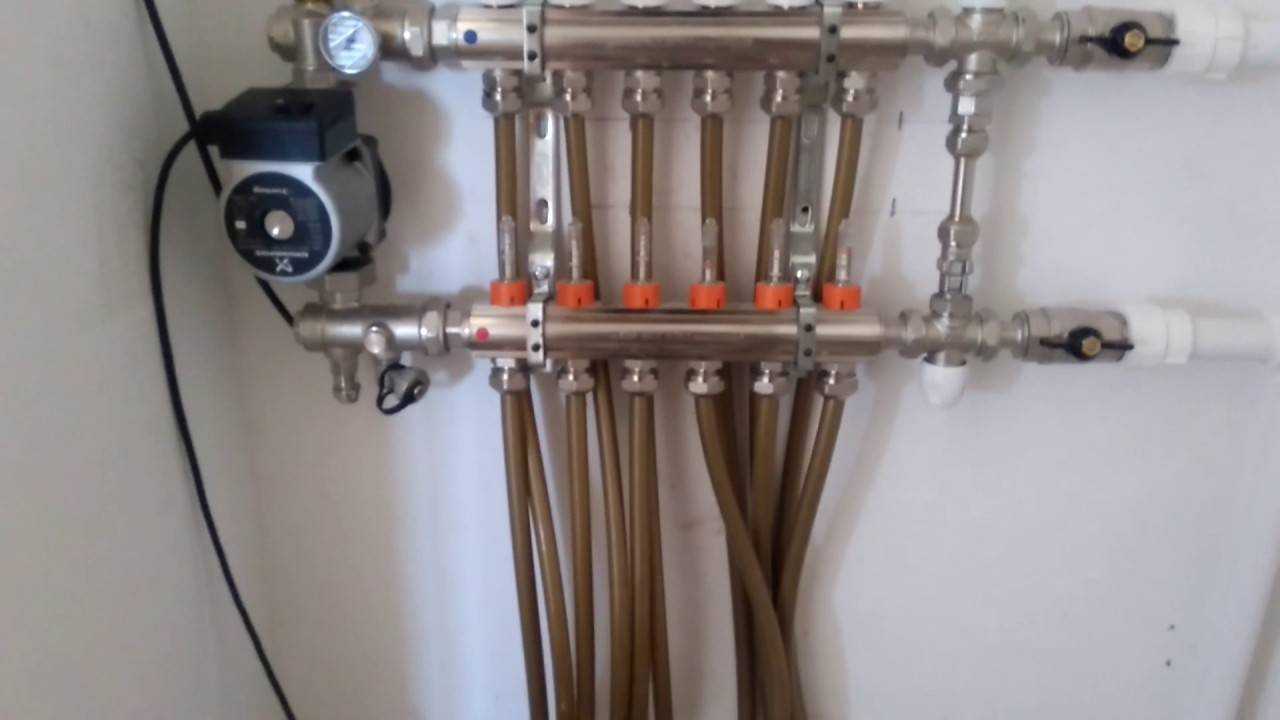

Элементы коллектора и для чего они нужны

Типы электрокотлов для водяных полов

Не все электрические котлы отопления, подходят для теплого водяного пола. У низкотемпературных систем отопления, существуют определенные ограничения, связанные с параметрами нагрева теплоносителя.Максимальная температура, которую можно подавать с электрокотла на водяной пол – 55°С. Нагрева достаточно, чтобы обеспечить комфортную температуру 26-28°С, в районе пола

Данный параметр является основным, но, не единственным критерием выбора электрокотла.При подборе котельного оборудования, обращают внимание на три важные характеристики:

• Тип установки – электрические котлы для водяного теплого пола, изготавливаются в напольной и настенной версиях. Электродные модели, отличаются небольшим весом и часто устанавливаются непосредственно на трубопровод системы отопления.ТЭНовые котлы, по своей конструкции, практически, тот же бойлер и имеют во внутреннем устройстве, утепленную емкость с встроенным трубчатым нагревателем, что увеличивает вес. Напольные электрокотлы, отличаются большой мощностью.
• Количество контуров – котельное оборудование, имеет один или два отопительных контура:
  1. Одноконтурные агрегаты (электродного и тэнового типа), работают на нагрев теплоносителя. Если требуется обеспечить ГВС, подключается бойлер косвенного нагрева.
• Принцип нагрева – для теплых полов, подходят ТЭНовые электрокотлы, имеющие широкий диапазон регулировок мощности. В классических электродных котлах, минимальный нагрев теплоносителя, начинается с 60°С, что связано с особенностями работы. В виду особенностей внутреннего устройства, при подсоединении к низкотемпературным системам отопления, требуется выполнить подключение через узел подмеса.Современные электродные приборы обогрева, в частности, марки Галан, имеют модифицированное устройство, позволяющее прямое подключение к теплым полам.

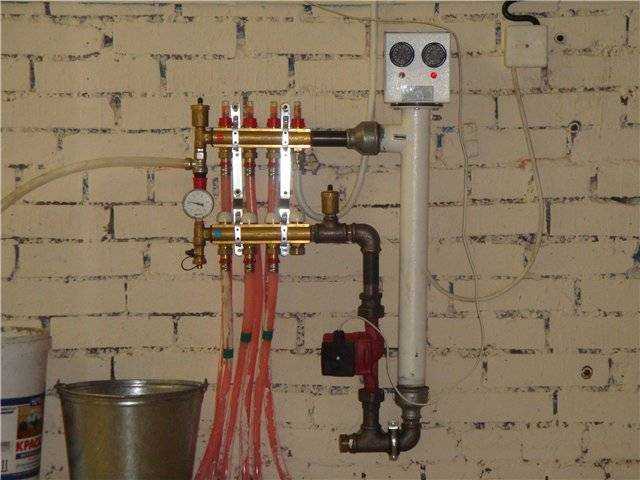

Эффективная система водяного теплого пола с электрическим отопительным котлом, всегда предусматривает наличие гребенки, включающей узел подмеса. Устройство препятствует подаче в отопительный контур теплоносителя, нагретого, свыше заданных параметров.

Схема подключения водяного теплого пола к котлу

Существуют разные способы обвязки котла с тёплым полом. Все они имеют положительные и отрицательные стороны, и предназначены для определённых условий. Рассмотрим популярные схемы подсоединения водяных тёплых полов к котлу.

Схема с трёхходовым клапаном

Распространённая схема для многоконтурной системы с разными нагревательными приборами — с трёхходовым клапаном. Подходит для совмещённого отопления — радиаторы, температура воды 80 градусов, и тёплый пол — 45.

Обеспечить такую разницу температур поможет установка трёхходового клапана с циркуляционным насосом. Нужный уровень нагрева теплоносителя достигается смешиванием воды из котла с идущей из обратки. Порции подмеса холодной жидкости регулируются открыванием или закрыванием клапана.

Схема со смесительным узлом

Способ предназначен для комбинированных систем — батареи и ТП. Здесь, вместо термостатического клапана монтируется насосоно-смесительный узел.

Подключение коллектора к котлу —  энергоэффективная схема, в ней, при помощи балансировочного вентиля происходит перемешивание горячей и охлаждённой воды в строгих пропорциях.

Схема с электронным терморегулятором

Система подачи ТП функционирует с помощью малогабаритных термоэлектроных наборов, они могут обеспечить работу только одной петли обогревающей площадь не более 20 м2.

Терморегулятор — это небольшой прибор с пластиковым корпусом, в котором размещены:

Принцип работы схемы простой — нагретая жидкость направляется в контур напрямую из котла, без подмеса. Регулировка температуры осуществляется встроенным регулятором.

Он отдаёт команду электромеханическому клапану, который отвечает за подачу газа к котлу. Вода движется по контуру без воздействия насоса, и охлаждается непосредственно внутри петли.

Схема несложная и обходится такая обвязка не дорого, но она не позволяет производить точную настройку. Она подходит:

Схема прямого подключения

Для запитывание пола по этой схеме применяется гидравлическая стрелка. Способ отличается тем, что при подключении тёплого пола к котлу с насосом, его контур должен иметь насосный агрегат, который работает вмести с терморегулятором. Они будут регулировать скорость движения жидкости с учётом температуры воздуха.

Процесс следующий — нагретая вода от котла движется в гидравлический коллектор, где она распределяется по контурам пола. После прохода по петлям,  она возвращается в нагреватель через обратную трубу.

Этот способ применяется в основном только на конденсационных устройствах, так как при данной схеме понижение температуры на трубе подачи не происходит. Если установить обычный газовый котёл, то работа в таком режиме приведёт к быстрой поломке теплообменника.

При монтаже твёрдотопливного котла, чтобы система функционировала правильно, потребуется установка буферного бака, а это ограничит температурный уровень.

Теплый пол как основная система отопления.

Многим людям не нравится видеть радиаторы на стенах и они хотят везде сделать отопление при помощи ВТП. Скажу сразу, что в принципе это возможно, но тут есть несколько важных моментов, о которых нельзя забывать. Давайте приведем их в виде списка:

• Хорошая теплоизоляция дома — тепловые потери дома должны быть маленькими. Связано это с тем, что с одного квадратного метра ВТП можно «получить» максимум 75 — 80 Вт. Тепловые потери с одного квадратного метра площади не должны превышать эту цифру.
• Теплые полы должны быть везде — при использовании ВТП как основного отопления вам придется прокладывать их во всех жилых и нежилых помещениях. Это может сильно увеличить стоимость системы отопления.
• Нужно подбирать подходящие для ВТП напольные покрытия — не каждое напольное покрытие подойдет для теплых полов. Идеальным вариантом здесь будет кафель, но желающих выложить все полы в доме кафелем мало. Это дорого, да и дом сразу становится похожим на больницу или морг. Популярный ламинат и паркет не весь подходит для такого отопления, такое покрытие будет теплоизолятором, который уменьшает теплоотдачу ВТП.
• Теплые полы не отсекают потоков хододного воздуха от окон — радиаторы и конвекторы вешают под окнами, чтобы отсекать потоки холодного воздуха от них. При отсутствии под окнами приборов отопления, от них может неприятно тянуть холодом.
• Необходимо минимизировать количество мебели — мебель закрывает поверхность пола и тем самым уменьшает теплоотдачу поверхности. Кроме того, вся имеющаяся мебель должна быть на ножках. Это необходимо для конвекции воздуха.

К тому же, из-за большой инерции системы, вы не сможете быстро поднять температуру во помещении. На нагрев пола понадобится от нескольких часов до нескольких суток. Время зависит от температуры теплоносителя, толщины стяжки и качества теплоизоляции под полом. В общем, использование только ВТП имеет свои минусы по сравнению с использованием стандартной комбинированной системы отопления «радиаторы + ВТП». Если вы готовы с ними мириться, то милости просим! Давайте рассмотрим еще один вариант экономии на теплых полах — отказ от использования стандартных коллекторов.

Где можно делать комбинированные системы?

Площадь и этажность в нашем примере весьма условны. Нужно также согласовать и режимы их работы.

Одно дело: подсоединить систему радиаторного отопления к котлу, когда весь функционал для этого в котле уже заложен. Они предлагают провести полипропиленовые трубы подачу и обратку в слое песка под стяжкой вдоль фундамента. Она может быть однотрубной или двухтрубной.

В некоторых ситуациях когда все радиаторы закрыты, а теплый пол работает насос котла и насос теплых полов работают последовательно, мешая друг другу. Монтаж комбинированного отопления в системе с газовым котлом Самым сложным моментом в процессе монтажа комбинированного отопления является необходимость подачи от коллектора для теплого пола и радиаторов теплоносителя с разными температурами по двум трубам. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией.

Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Воздушный тепловой насос основной источник тепла Воздушный тепловой насос Перед тем как рассмотреть положительные и отрицательные стороны существующих отопительных агрегатов, расскажем немного о воздушном.

Где можно делать комбинированные системы?

Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру. При этом не имеет значение вид теплоносителя или источник тепла.

Обозначение основных элементов схемы: настенный газовый котел со встроенным циркуляционным насосом и расширительным баком; гидравлический разделитель термогидравлический разделитель или гидравлическая стрелка ; коллектор коллекторная балка для подключения отопительных контуров; узел циркуляции контура радиаторного отопления; смесительный узел конура водяного теогопл пола; предохранительный термостат. Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева.

4 Проверенные схемы подключения водяного теплого пола

В результате теплоносители смешиваются следующим образом: жидкость из обратной трубы подается непрерывно, а горячая жидкость подается лишь в случае, когда это необходимо. В этом случае внутрипольные конструкции будут долговечными, надежными и прочными.

Применяется специальное термочувствительное устройство. Отопление с котлом на твердом топливе Комбинированное отопление с твердотопливным котлом представляет собой закрытую гравитационную системы с теплоаккумулирующим устройством. Комбинируем отопление. Теплый пол + радиаторы. Простое решение

Как подключить тёплый пол к котлу?

Для того чтобы уложить водяной контур на черновое основание пола и подключить его к котлу, необходимо сделать проект. В нём обозначают 2 части: подключение магистрали к коллектору и подключение коллектора к котлу.

• На подготовленное черновое основание укладывают трубу змейкой или улиткой. Один конец трубы подключают к коллектору с горячим контуром, другой к патрубку, который отводит охлаждённый теплоноситель к котлу.
• На коллекторе устанавливают трёхходовой клапан с терморегулирующим устройством и термодатчиком: блок управления призван контролировать поток и температуру жидкости в напольную магистраль.
• От коллектора отводят горячий и холодный контуры. Их соединяют с выходами на котле.
• На обратной трубе устанавливают мембранный расширительный бак, циркуляционный насос, фильтр и трубку, которая отводит воздух из контура.
• Для насоса предусматривают отсекающие краны. Они необходимы для того чтобы иметь возможность отключить насос и провести ремонтные или профилактические работы. Рекомендуют для насоса сделать отдельную конструкцию из трубы и посредством байпасов укрепить её на обратном контуре.
• Для электрокотла и для системы отопления устанавливают отдельные блоки управления. В котле автоматика предусмотрена производителем.

Подающую трубу горячего контура выводят под небольшим наклоном. Он необходим, чтобы теплоноситель под действием гравитации проходил к коллектору. Охлаждённая вода с помощью циркуляционного насоса нагнетается под давлением к котлу. Трубу устанавливают под наклоном в сторону котла: 3 мм на 1 пог. м.

Если в водонагревателе выход для горячей воды расположен с боковой стороны или сверху, то в системе можно предусмотреть расширительный бак. Его устанавливают на верхнем участке дома. К нему подаётся теплоноситель от котла. Из него выводится горячий контур к коллектору тёплого пола. В его сторону идёт наклон холодной трубы.

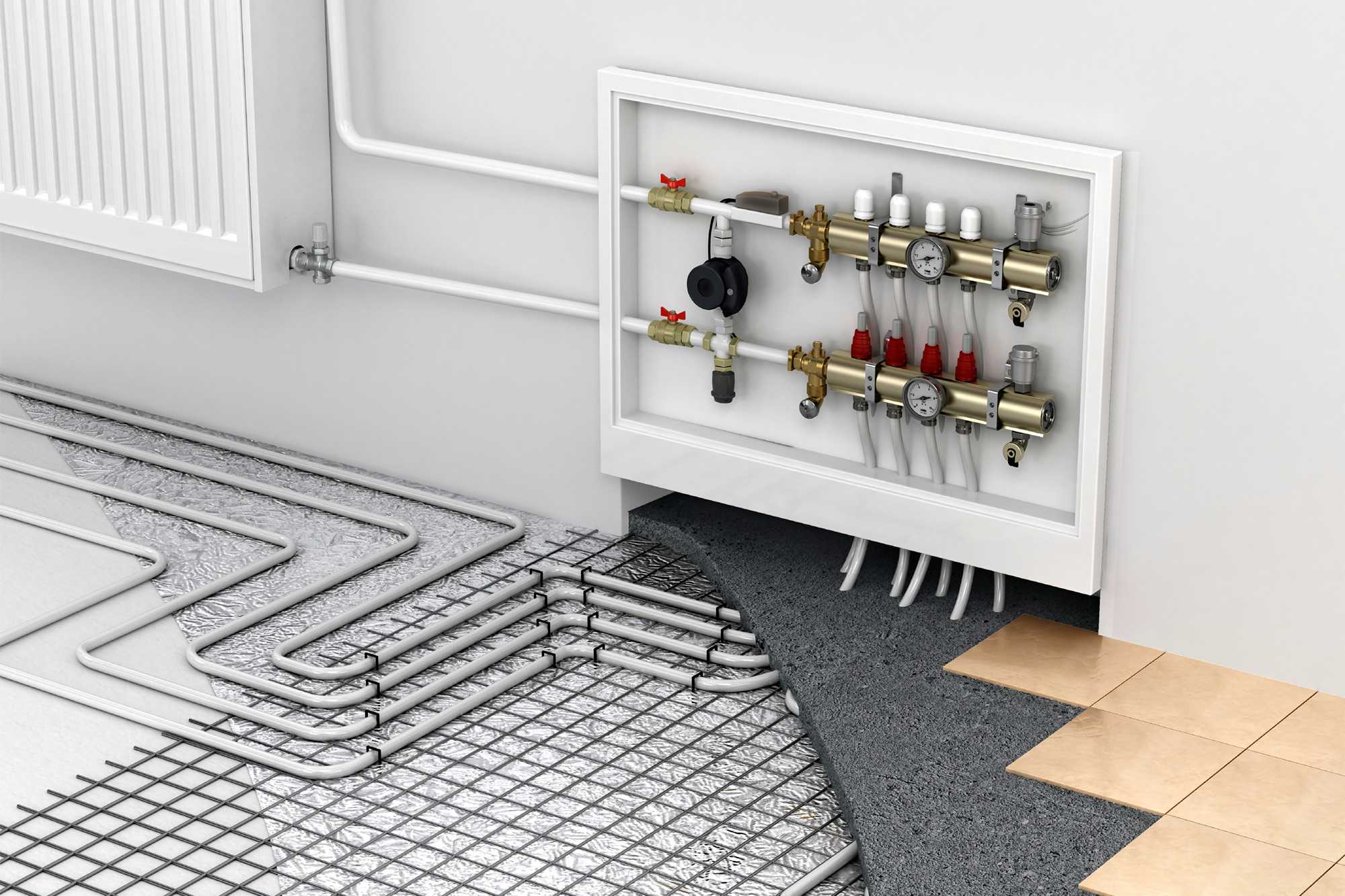

Пирог пола с водяным подогревом

Теперь поговорим о строении пола с подогревом: чтобы вы знали, что и в каком порядке делать при его заливке своими руками. Водяной теплый пол — это многослойная конструкция. Примерная схема изображена на рисунке.

На ровное основание (перепад высот не более 1 см на 1 м2) укладывается сначала теплоизоляция. Выбор материала и его толщина зависят от изначального утепления пола и от того, какое помещение находится внизу (если есть оно). Задача — добиться минимальных утечек тепла. Тогда и отопление будет экономным (платить за него будете мало, и в доме/квартире будет тепло). Потому при выборе материала и его толщины лучше брать характеристики с запасом: в этом случае хуже точно не будет. Если внизу отапливаемое помещение, достаточно теплоизоляции в 20-30 мм, если внизу неотапливаемый подвал, или грунт, требуется солидная толщина от 50 мм и больше, в северных регионах толщина утеплителя может быть от 100 до 150 мм.

Устройство «пирога» водяного теплого пола

По периметру помещения раскатывается демпферная лента или укладывается ленточный теплоизоляционный материал, можно использовать нарезанный на полосы шириной 10 см пенопласт, пенополистирол или другой листовой утеплитель (толщина около 10 мм), можно использовать и картон из минеральной ваты.

Эта мера нужна во-первых для того, чтобы из-за температурного расширения не возникали по периметру пола трещины, а также для того, чтобы снизить потери тепла через стены и фундамент.

• На теплоизолятор укладывается металлическая сетка с шагом 5 или 10 см (такой шаг удобен для укладки). К ее прутьям трубы крепят обычными пластиковыми хомутами или проволокой.

• Теплоизолирующая подложка используется с нанесенной на нее разметкой (сеткой), например, от Valtec. Тогда в нужных местах в пол забивают крепежные элементы, в которые затем вставляется труба.

• Специальная подложка под теплый водяной пол. Обычно это полистирольные плиты со специальными выступами, в которых удобно фиксировать трубы, просто вдавливая их между выступами. Эти плиты выпускают серьезные производители. Они могут отличаться по цвету или формату, но принцип остается одинаковым.

• Крепежные ленты, которые набиваются по всему помещению с шагом 15-20 см. В них есть специальные отгибающиеся лепестки, которыми закрепляют трубы в нужном положении (фото вверху).

После того, как трубы уложены, можно приступать к заливке стяжки теплого водяного пола. Состав используется специальный — с добавками, повышающими теплопроводность. В некоторых случаях, для увеличения прочности конструкции, дополнительной защиты труб от механических нагрузок, на них укладывают армирующую сетку, и лишь потом заливают раствор. Слой бетона должен быть таким, чтобы над трубой было не менее 3 см раствора. Только при такой толщине пол не будет «гулять» под ногами и его температура не будет иметь ярко выраженных полос тепла/холода.

Самым неприятным моментом во всем этом является долгий срок высыхания стяжки. Должно пройти не менее 28 дней после заливки, чтобы она приобрела свою окончательную прочность. Но начинать дальнейшие работы можно уже через 7-10 дней, если среднесуточная температура была выше чем +17°C.

Установлены маяки для заливки стяжки — под многие напольные покрытия пол должен быть идеально ровным

Обратите внимание: по периметру установлена теплоизоляция. Ее высота — выше высоты готового пола, после того как стяжка высохнет лишнее срезается ножом. В качестве подложки для теплоизоляции использована модель с разметкой, типа той, что выпускает фирма «Валтек» (Valtec)

В качестве подложки для теплоизоляции использована модель с разметкой, типа той, что выпускает фирма «Валтек» (Valtec)

Это только основные слои пирога водяного теплого пола. Часто, в самый низ под теплоизоляцию, укладывают гидробарьер (плотную полиэтиленовую пленку). Он станет защитой нижних помещений в случае протечки.  На теплоизолятор часто рекомендуют укладывать теплоотражающее покрытие — для того, чтобы тепло не шло вниз, а отражалось вверх. Но тут стоит помнить, что в стяжку укладывать алюминиевую фольгу или фольгированные материалы бесполезно: через месяц-два фольга разрушается и превращается в труху. Если и использовать теплоотражающее покрытие, то металлизированное. Оно очень похоже на фольгу, но выполнено из других металлов, которые хорошо себя чувствуют в цементно-песчаном растворе на протяжении многих лет. Как видим, монтаж водяного теплого пола — затея непростая, с большим количеством составляющих и компонентов.

Подключение теплового пола к твердотопливному котлу

Сложность подключения системы теплого пола к твердотопливному котлу в низкой температуре, циркулирующей по системе воды. Для регулировки устанавливается трехходовой термосмесительный клапан.

При отключении электроэнергии, насос перестает работать. Поступление воды прекращается, находящаяся в нагревательном контуре жидкость, закипает. Потушить огонь быстро невозможно. Давление пара способно разорвать водяной бак. Аварийная ситуация может возникнуть и при увеличении интенсивности горения, например попалось топливо с более высокой теплоотдачей. В этом случае необходимо снизить температуру воды в системе. Делается это разными способами.

Регулировка радиаторами

В систему отопления подключаются радиаторы, желательно чугунные. В зависимости от размера дома 1 – 2 штуки. Чугун способен выдерживать такие температуры без разрушения. Он в начале аварийной ситуации забирает много тепла на прогрев самого металла. Затем начинает интенсивно отдавать тепло наружу, охлаждая воду. Специалисты рекомендуют ставить радиаторы в нежилых прохладных помещениях, редко посещаемых людьми, например прихожей, кладовой. Выделяемое батареями тепло не будет потеряно напрасно, оно остается внутри дома. Во время простоя радиаторов вода в них не замерзнет.
