Что может повлиять на теплоотдачу?
Для начала хотелось бы остановиться на том, каким же должен быть правильный и качественный теплый пол, независимо от того, на каком теплоносителе – электричестве или воде – он будет работать. Итак, система такого подогрева будет работать по-разному в зависимости от толщины основания или качества теплоизолятора, а значит, все эти моменты нужно учитывать. Считается, что толщина теплоизоляционного материала не должна быть более 3 см, при этом материал лучше приобретать с отражающим слоем – так сохранить тепло внутри помещения будет проще.
Теплый пол своими руками
Толщина бетонной стяжки должна составлять около 4-10 см, особенно если речь идет об укладке кабельного или водяного пола. Внутри она имеет усиление армирующей сеткой, на которую, кстати, и могут закрепляться теплоносители. За счет этого тепло будет перераспределяться лучше. В случае если планируется обустройство водяного пола, рекомендуется приобретать трубы, изготовленные из металлопластика либо из сшитого полиэтилена диаметром 16-20 мм – с ними проще всего наделить систему оптимальной мощностью, достаточной для прогрева комнат.
Схема теплого пола под стяжку

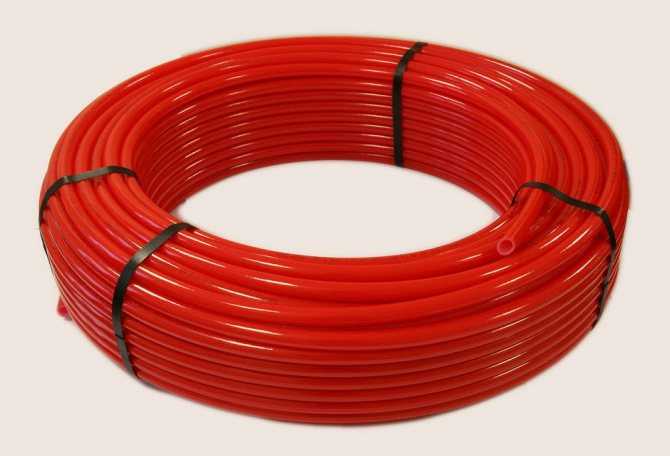

Труба для теплого пола
Монтаж отопления
Для напольного обогрева необходимо сделать проект. Рекомендуют выполнить чертёж. Определяют размер полезной площади, диаметр трубы и шаг, с которым будет устанавливаться магистраль. Для того чтобы определить количество веток, учитывается максимальный показатель длины контура тёплого пола.
Если шаг ветки 10 см, то рекомендуют выполнять монтаж магистрали «улиткой». При данной методике можно расположить контур с минимальным расстоянием между витками. При выполнении «змейки» уложить жидкостной проводник для пола с маленьким шагом будет затруднительно.
Радиус изгиба петли должен равняться 5 диаметрам. Если длина водяного контура превышает допустимую норму по метражу, то организуют 2 ветки: можно использовать комбинированную методику монтажа и «змейкой», и «улиткой».
Устройство теплых полов
Выходы жидкостного обогрева подключают к коллектору. Количество выходов в коллекторе должно соответствовать числу рассчитанных веток нагревательных элементов. Каждая конец должна иметь соединение с патрубком, через который теплоноситель поступает в систему, и выходом, из которого охлаждённая жидкость выходит из магистрали.
Для того чтобы установить в доме альтернативную систему обогрева, необходимо тщательно продумать её мощность. Рассчитать длину водопровода возможно с помощью специального калькулятора. Программа определяет, сколько трубы необходимо для организации жидкостной магистрали, рассчитает количество водяных контуров. В соответствии с данными выполняется проект обогреваемой поверхности в помещениях.
YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.
Как рассчитать потребление энергии для теплого пола?
Чтобы точно узнать энергопотребление, надо:
- в первую очередь, надо определить полную площадь воздействия отопительной системы;
- умножить ее на мощность за квадратный метр, который указывается в паспорте.
Таким образом, можно получить максимальный расход энергии, но данные будут соответствовать, когда мощность будет включена полностью и без регулировки термостатом. На самом деле, система такого электрического пола будет работать всего 20 минут в час, а значит и расход будет меньше.
Расчеты сделать не сложно, так как учитывается площадь, на которую укладывается теплый пол, расход высчитывается исходя из площади и мощности. Например, при площади 12 м ² и мощности 150 Вт, расход составит 1,8 кВт/час.
По факту, получается, что потребление энергии составит всего 0,3 кВт в час, так как нагревание производиться всего 10 минут, а далее 50 минут пол будет остывать. При сильных больших морозах, этот показатель может увеличиваться, но не значительно.
Как понизить потребление?
Понизить потребление энергии можно только в том случае, если помещение будет хорошо утепленным. Также специалисты рекомендуют установить специальный терморегулятор.
Рекомендуем: Как выполнить монтаж водяного тёплого пола своими руками?
В таком случае, теплые полы будут включаться сразу не во всем доме, а по отдельности или же последовательно. В результате потребление электричества будет оставаться на разумном уровне и на приемлемых значениях.
Теплый пол расчет мощности
На определение необходимой мощности теплого пола в помещении влияет показатель теплопотерь, для точного определения которых потребуется произвести сложный теплотехнический подсчет по особой методике.
- При этом учитываются следующие факторы:
- площадь обогреваемой поверхности, общая площадь помещения;
- площадь, тип остекления;
- наличие, площадь, тип, толщина, материал и термическое сопротивление стен и иных ограждающих конструкций;
- уровень проникновения солнечных лучей в помещение;
- наличие иных источников тепла, в том числе учитывается тепло, источаемое оборудованием, различными приборами и людьми.
Методика выполнения подобных точных расчетов требует глубоких теоретических знаний и опыта, а потому теплотехнический расчет лучше доверить специалистам.
Ведь только они знают, как рассчитать мощность теплого пола водяного с наименьшей погрешностью и оптимальными параметрами
Особенно это важно при проектировании обогреваемого встроенного отопления в помещениях большой площадью с большой высотой
Укладка и эффективная эксплуатация водяного обогреваемого пола возможна лишь в помещениях с уровнем теплопотерь менее 100 Вт/м². Если теплопотери выше, необходимо принять меры по утеплению помещения с целью снижения потерь тепла.
Однако если проектный инженерный расчет стоит немалых денег, в случае с небольшими помещениями приблизительные расчеты можно провести самостоятельно, приняв 100 Вт/м² за усредненную величину и отправную точку в дальнейших расчетах.
- При этом для частного дома принято корректировать усредненный показатель потерь тепла исходя из общей площади строения:
- 120 Вт/м² – при площади дома до 150 м²;
- 100 Вт/м² – при площади 150-300 м²;
- 90 Вт/м² – при площади 300-500 м².
Нагрузка на систему
- На то, какая будет мощность водяного теплого пола на квадратный метр, влияют такие параметры, создающие нагрузку на систему, определяющие гидравлическое сопротивление и уровень теплоотдачи, как:
- материал, из которого изготовлены трубы;
- схема укладки контуров;
- длина каждого контура;
- диаметр;
- расстояние между нитками труб.
Характеристика:
Трубы могут быть медными (отличаются наилучшими теплотехническими и эксплуатационными характеристиками, однако обходятся не дешево и требуют специальных навыков, а также инструмента).
Основных схем укладки контура два: змейкой и улиткой. Первый вариант наиболее прост, но менее эффективен, так как дает неравномерный нагрев пола. Второй более сложен в реализации, но эффективность прогрева на порядок выше.
Площадь, отапливаемая одним контуром, не должна превышать 20 м². Если отапливаемая площадь больше, то целесообразно трубопровод разбить на 2 или более контуров, подключив их к распредколлектору с возможностью регулирования нагрева участков пола.
Общая длина труб одного контура должна быть не больше 90 м. При этом, чем больший выбран диаметр, тем больше расстояние между нитками труб. Как правило, не применяются трубы с диаметром более 16 мм.
Каждый параметр имеет свои коэффициенты для дальнейших расчетов, посмотреть которые можно в справочниках.

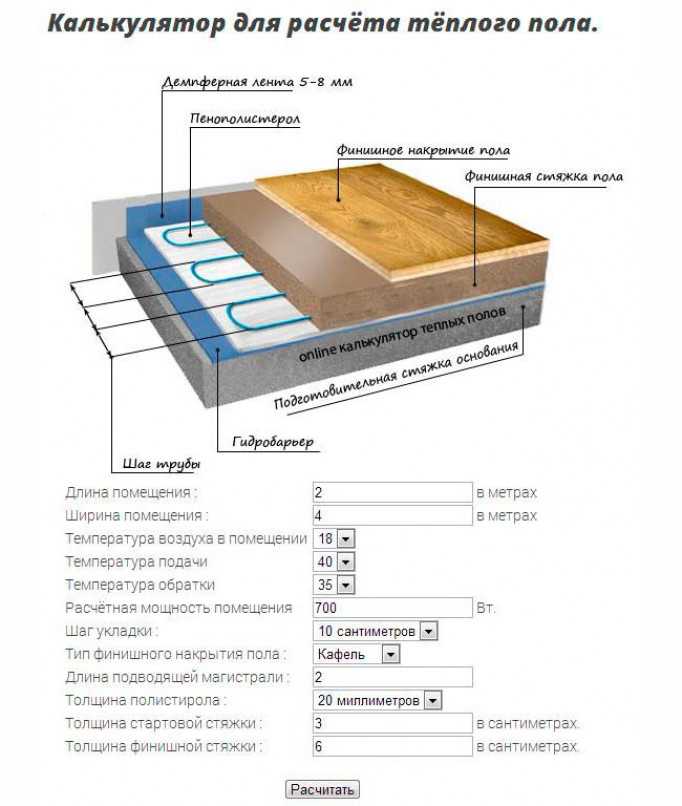

Расчет мощности теплоотдачи: калькулятор
Чтобы определить мощность водяного пола, необходимо найти произведение общей площади помещения (м²), разницы температур подачи и обратно поступающей жидкости, и коэффициентами, зависящими от материала труб, напольного покрытия (дерево, линолеум, плитка и т.д.), других элементов системы.
Мощность водяного теплого пола на 1 м², или теплоотдача, не должна превышать уровень теплопотерь, однако не более чем на 25%. В случае слишком малого или слишком большого значения, необходимо произвести перерасчет, выбрав иной диаметр труб и расстояние между нитями контура.
Показатель мощности тем выше, чем больше диаметр выбранных труб, и тем ниже, чем больший шаг задан между нитками. Для экономии времени можно воспользоваться электронными калькуляторами расчета водяного пола или скачать специальную программу.
Почему лучше использовать трубу с внешним диаметром 16 мм?
Для начала – почему рассматривается именно труба 16 мм?
Всё очень просто – практика показывает, что для «тёплых полов» в доме или квартире такого диаметра вполне достаточно. То есть сложно представить ситуацию, когда контур не справится со своей задачей. А значит — нет никаких действительно оправданных оснований применять более крупную, 20-миллиметровую.
Чаще всего в условиях обычного жилого дома для «теплых полов» с лихвой достаточно труб диаметром 16 мм
И, вместе с тем, применение именно 16-миллиметровой трубы дает ряд преимуществ:
- Прежде всего, она примерно на четверть дешевле 20-миллиметрового аналога. То же самое касается и всей необходимой фурнитуры – тех же фитингов.
- Такие трубы более просты в укладке, с ними можно, при необходимости, выполнить уплотненный шаг раскладки контура, вплоть до 100 мм. С 20-миллиметровой трубой и возни намного больше, и малый шаг – бывает просто невозможен.
Труба диаметром 16 мм проще укладывается и позволяет выдерживать минимальный шаг между соседними петлями
- Существенно уменьшается объем теплоносителя в контуре. Простой подсчет показывает, что в погонном метре 16-мм трубы (при толщине стенок 2 мм внутренний канал составляет 12 мм) вмещается 113 мл воды. А в 20-мм (внутренний диаметр 16 мм) — 201 мл. То есть разница – более 80 мл на всего один метр трубы. А в масштабах системы отопления всего дома — это в буквальном смысле слова выливается в очень приличное количество! И ведь надо обеспечить нагрев этого объема, что влечет, в принципе, неоправданные расходы на энергоносители.
- Наконец, труба с большим диаметр потребует и увеличения толщины бетонной стяжки. Хочешь – не хочешь, но минимум 30 мм над поверхностью любой трубы придётся обеспечивать. Пусть не кажутся смешными эти «несчастные» 4–5 мм. Тот, кто занимался заливкой стяжки, знает, что эти миллиметры оборачиваются десятками и сотнями килограмм дополнительного бетонного раствора — всё зависит от площади. Тем более что для трубы 20 мм рекомендуют слой стяжки делать даже толще – порядка 70 мм над контуром, то есть она получается чуть ли не вдвое толще.
Кроме того, в жилых помещениях очень часто «идет борьба» за каждый миллиметр высоты пола – просто из соображений недостаточности «простора» для наращивания толщины общего «пирога» системы подогрева.
Увеличение диаметра трубы неизменно ведет к утолщению стяжки. А это не всегда возможно, да и в большинстве случаев – совершенно невыгодно.
Труба 20-мм оправдана, когда необходимо выполнить систему подогрева пола в помещениях с высокой нагрузкой, с большой интенсивностью движения людей, в спортзалах и т.п. Там просто из соображений повышения прочности основания приходится применять более массивные толстые стяжки, для прогрева которых требуется и большая площадь теплообмена, что как раз и обеспечивает труба 20, и иногда даже и 25 мм. В жилых же помещениях прибегать к таким крайностям – нет никакой необходимости.
Могут возразить, что для того, чтобы «продавить» теплоноситель по более тонкой трубе придется наращивать мощностные показатели циркуляционного насоса. Теоретически, так оно и есть – гидравлическое сопротивление с уменьшением диаметра, понятно, возрастает. Но как показывает практика, большинство циркуляционных насосов вполне справляются с этой задачей
Ниже будет уделено внимание этому параметру – он также увязан с длиной контура. На то и проводятся расчеты, чтобы добиться оптимальных или, по крайней мере, приемлемых, вполне работоспособных показателей системы
Итак, остановимся на трубе именно 16 мм. Про сами трубы в этой публикации разговор вести не будем – на то есть отдельная статья нашего портала.
Расчет и монтаж теплого пола
Перед тем, как приступить к монтажу пола, необходимо рассчитать необходимое количество труб и других материалов. Первым делом нужно разделить комнату на несколько одинаковых квадратов. Количество частей в комнате зависит от площади комнаты и её геометрии.
Расчет необходимого количества трубы
Максимальная длина контура необходимая для теплого водяного пола не должна превышать 120 метров. Стоит заметить, что такие размеры указываются, по нескольким причинам.
Из-за того, что вода в трубах может влиять на целостность стяжки, при ее неправильной установке можно испортить пол. Увеличение или снижение температуры негативно влияет на качества деревянного пола или линолеума. Выбирая оптимальные размеры квадратов – вы более эффективно распределяете энергию и воду по трубам.
Способы укладки трубы для теплого пола
Существует 4 способа укладки трубы:
- Змейка;
- Двойная змейка (укладывается в 2 трубы);
- Улитка. Труба укладывается в 2 раза (изгиба) выходя из одного источника постепенно закругляясь к середине;
- Угловая змейка. Две трубы выходят с одного угла: первая труба начинает змейку, вторая – заканчивает.
В зависимости от того, какой способ укладки трубы вы выберите – необходимо рассчитать количество труб. Стоит заметить, что укладывать трубы можно несколькими способами.
Какой способ укладки стоит выбрать?
В больших помещениях, которые имеют ровную квадратную или прямоугольную форму рекомендуется использовать способ укладки «улитка», таким образом, большое помещение всегда будет теплым и уютным.
Если помещение длинное или маленькое, то рекомендуется использовать «змейку».
Пример приблизительного расчёта
Рассмотрим на простом примере, как рассчитать обогреваемую площадь и мощность электрического пола на кухне, которая располагается на первом этаже. Пол будет использоваться в качестве дополнительного источника тепла. Площадь помещения равна 10 м2. Из нее требуется вычесть площади, занимаемые холодильником и мебелью – 0,36 м2 и 2,4 м2. От стен при прокладке контура стоит отступить примерно на 5-10 см – это составит около 0,5 м2. Таким образом, получаем 10 – 0,36 – 2,4 – 0,5 = 6,7 м2. Это значение равно той площади пола, под которой будет обустроен электрообогрев. Для кухни, расположенной на первом этаже (то есть снизу помещения находится холодный подвал), при условии дополнительного обогрева достаточной будет мощность пола 140 Вт/м2. Теперь требуется умножить площадь обогреваемого пола 6,7 м2 на 140 Вт/м2. Получается, что мощность нагревательной системы должна быть 930 Вт.
Расчет теплого пола своими руками
Проекты домов с котельной
Количество проектов 1980
- 3 комнаты
- 1 санузел
Проект Проект дома «1172»
В избранное
- 106.4² Общая площадь
- 12 x 10м Площадь застройки
от 1 551 000 р. Срок возведения 25 дней
- 6 комнат
- 1 санузел
Проект Проект дома AS-259F
В избранное
249² Общая площадь
от 3 361 500 р. Срок возведения индивидуально
- 4 комнаты
- 2 санузла
Проект Проект дома Старая Купавна
В избранное
- 123² Общая площадь
- 9 x 9м Площадь застройки
от 1 660 500 р. Срок возведения 87 дней
- 6 комнат
- 5 санузлов
Проект Проект дома София
В избранное
- 444² Общая площадь
- 21 x 19м Площадь застройки
от 8 283 000 р. Срок возведения индивидуально
- 5 комнат
- 2 санузла
Проект Проект дома ДОК-116 / Брайтон
В избранное
- 116.5² Общая площадь
- 10 x 8м Площадь застройки
от 2 097 000 р. Срок возведения индивидуально
- 5 комнат
- 2 санузла
Проект Проект дома Ольве
В избранное
- 273.4² Общая площадь
- 13 x 22м Площадь застройки
от 3 690 899 р. Срок возведения 140 дней
- 5 комнат
- 2 санузла
Проект Проект дома AS-198F
В избранное
256.4² Общая площадь
от 3 461 399 р. Срок возведения индивидуально
- 6 комнат
- 3 санузла
Проект Проект дома Амур 528
В избранное
- 500² Общая площадь
- 28 x 17м Площадь застройки
от 6 558 650 р. Срок возведения индивидуально
- 5 комнат
- 2 санузла
Проект Проект дома Нева
В избранное
- 175.5² Общая площадь
- 13 x 12м Площадь застройки
от 1 760 000 р. Срок возведения 90 дней
- 3 комнаты
- 1 санузел
Проект Проект дома П-30
В избранное
- 101² Общая площадь
- 10 x 10м Площадь застройки
от 1 597 000 р. Срок возведения 30 дней
- 4 комнаты
- 2 санузла
Проект Проект дома ДОК-142 / Верона
В избранное
- 142² Общая площадь
- 10 x 9м Площадь застройки
от 2 556 000 р. Срок возведения индивидуально
- 6 комнат
- 2 санузла
Проект Проект дома AS-2044
В избранное
151² Общая площадь
от 2 038 500 р. Срок возведения индивидуально
- 7 комнат
- 4 санузла
Проект Проект дома Западный восток
В избранное
- 452² Общая площадь
- 14 x 19м Площадь застройки
индивидуальный расчет Срок возведения индивидуально
- 5 комнат
- 2 санузла
Проект Проект дома Донец
В избранное
- 117.8² Общая площадь
- 9 x 9м Площадь застройки
от 1 390 000 р. Срок возведения индивидуально
- 5 комнат
- 2 санузла
Проект Проект дома AS-2072
В избранное
148.7² Общая площадь
от 2 007 449 р. Срок возведения индивидуально
- 5 комнат
- 2 санузла
Проект Проект дома Ясна
В избранное
- 264² Общая площадь
- 12 x 18м Площадь застройки
от 3 564 000 р. Срок возведения 139 дней
- 2 комнаты
- 2 санузла
Проект Проект дома «ТОПДОМ 1.35»
В избранное
- 111² Общая площадь
- 10 x 15м Площадь застройки
от 2 775 000 р. Срок возведения 5 дней
- 6 комнат
- 2 санузла
Проект Проект дома AS-663
В избранное
236.4² Общая площадь
от 3 191 400 р. Срок возведения индивидуально
- 6 комнат
- 3 санузла
Проект Проект дома AS-2003
В избранное
216² Общая площадь
от 2 916 000 р. Срок возведения индивидуально
- 5 комнат
- 2 санузла
Проект Проект дома 5-195
В избранное
- 195² Общая площадь
- 12 x 9м Площадь застройки
от 2 632 500 р. Срок возведения индивидуально
Смотреть все проекты
Водяной тёплый пол в последние годы все чаще выбирают в качестве альтернативы радиаторам отопления. Таким образом, решаются основные проблемы частных домов – холодные полы и скопление тёплого воздуха под потолком. Но, чтобы система функционировала нормально и перекрывала все теплопотери, необходим профессиональный расчёт тёплого пола на этапе его проектирования. Он достаточно сложен и лучше, чтобы выполняли его специалисты. Но при желании это можно сделать и самостоятельно.
Распределение тепловых потоков при разных системах отопления Источник cs11.pikabu.ru
Расчёт водопровода
Для того чтобы организовать напольный обогрев, укладывают трубопровод определённой длины. Короткий контур может не охватить всю полезную площадь комнаты. Увеличивают шаг ветки, но это может спровоцировать теплопотери. Как рассчитывают длину трубы для тёплого пола?
Для системы напольного отопления используют водопровод диаметром 16 мм, 20 мм, 30 мм, с толщиной стенки 2 мм. Температура горячей воды равна 55-40 0С. Отдавая тепло, жидкость в магистрали остывает на 15 градусов. Чтобы тепло равномерно распространялось по полу, ветки водопровода располагают с определённым шагом. Он зависит от плотности теплового потока, который исходит от напольной облицовки определённой фактуры; название материала вносят в калькулятор для расчёта длины магистрали тёплого пола.
Для паркета это недопустимый показатель. Чтобы уменьшить прогрев, снижают температуру в котле или увеличивают шаг монтажа контура. Оптимальный шаг для контура под деревянную облицовку 20 см, при разогреве воды до 50 0С. Если шаг сделать больше, то на полу будут появляться холодные зоны: возникнет эффект «зебры».
Для керамической плитки достаточно разогреть воду в котле до 40 0С, уложить водопровод с шагом 25 см, чтобы достичь температуры в помещении 20 0С. Пол прогреется до 29 0С. Данный режим выдерживается и для керамогранита. Данные расчёты самостоятельно проводить сложно. Легче использовать калькулятор или таблицы с показателями сопротивляемости теплового потока облицовки пола.
Часто для расчёта длины трубы тёплого пола используют средние показатели. Коррекцию температуры в помещении и на полу проводят после монтажа. Снижают интенсивность обогрева, давление в магистрали.
- При укладке проводника с шагом 10 см, на квадратный метр пола понадобится 10 метров трубы.
- Если шаг 15 см, то на 1 м2 укладывают 6,7 м.
- При шаге 20 см, для тёплого пола необходимо 5 метров трубы.
Кроме метража жидкостной магистрали для тёплого пола, необходимо высчитать, сколько контуров располагать на черновом покрытии. Максимальная длина трубы тёплого пола 16 мм не должна превышать 70 метров. Если общий жидкостный контур в комнате составляет 143 метра, то потребуется 2 контура. Это означает, что в коллекторе должно быть 2 ветки для трубопровода.
Для магистрали диаметром 18 мм допустимо использовать метраж 80-100 м. Для того чтобы обогрев был эффективным, циркуляционный насос функционировал без лишней нагрузки, оставляют резерв для проводника. Если для помещения требуется 143 м трубы, то укладывают 2 контура.
Ветки водопровода могут достигать 120-125 м, если использовать трубу диаметром 20 мм. Необходимо предусмотреть резерв для изгибов проводника, для вывода контура к коллектору, для нормального формирования схемы напольного обогрева. Это позволит работать всем нагревательным элементам в штатном режиме. Если для помещения потребуется 143 м трубы, система будет одноконтурной.
Как рассчитать тёплый водяной пол
Посмотрим, сколько материалов потребуется для обустройства в помещении водяной системы подогрева. Расчет количества труб на 1 м2 в этом случае производится так: необходимо узнать, сколько составят теплопотери в помещении. Их проще всего определить с помощью онлайн-калькулятора, в который вносятся данные о самом строении, а также о погодных условиях на улице. Пусть они будут равны 80 Вт/м2. Площадь квартиры, где будет обустраиваться система теплого пола, возьмем равную 80 м2. В итоге общие теплопотери можно узнать, перемножив два значения 80х80 = 6400 Вт. Именно это значение придется компенсировать при помощи всех систем обогрева с запасом мощности до 20%.
Водяной теплый пол

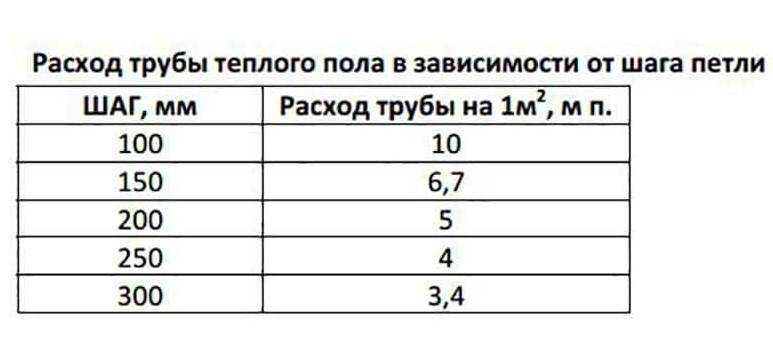

Таблица. Расчет трубы в зависимости от шага петли.
| Шаг, см | Расход, м п./1 м кв. |
| 10 | 10 |
| 15 | 6,7 |
| 20 | 5 |
| 25 | 4 |
| 30 | 3,4 |
Обычно расстояние между водоводами выдерживается около 15 см при сечении трубы 16 мм. Тогда мощность 1 м2 пола составит около 100 Вт. Поделив общую площадь помещения на размер шага, получаем: 80/0,15 = 533 м. Именно столько метров трубы и потребуется для обустройства системы водяного подогрева в этой квартире. Примерно так же вычисляется и длина каждого контура.
В строительных магазинах в продаже имеются трубы уже определенной длины – от 50 до 240 м. Они смотаны в бухты. А для присоединения к коллектору всей системы придется купить водоводы большего диаметра.
Параметры для расчета теплового контура
На стадии проектирования необходимо решить ряд вопросов, определяющих конструктивные особенности теплого пола и режим эксплуатации – подобрать толщину стяжки, насос и другое необходимое оборудование.
Технические аспекты организации отопительной ветки во многом зависят от ее назначения. Помимо назначения, для точного расчета метража водяного контура понадобится ряд показателей: площадь покрытия, плотность теплового потока, температура теплоносителя, вид напольного покрытия.
Площадь покрытия трубами
При определении габаритов основания под укладку труб в учет берется пространство, не загроможденное крупной техникой и встроенной мебелью. Необходимо заранее продумать компоновку предметов в помещении.
Если водяной пол используется как основной поставщик тепла, то его мощности должно хватать для возмещения 100% тепловых потерь. Если змеевик – дополнение к радиаторной системе, то он обязан покрывать 30-60% издержек теплоэнергии помещения
Тепловой поток и температура теплоносителя
Плотность теплового потока – это расчетный показатель, характеризующий оптимальное количество теплоэнергии для отопления комнаты. Величина зависит от ряда факторов: теплопроводности стен, перекрытий, площади остекления, наличия утепления и интенсивности воздухообмена. Исходя из теплового потока, определяется шаг укладки петли.
Максимальный показатель температуры теплоносителя – 60 °С. Однако толщина стяжки и напольное покрытие сбивают температуру – по факту на поверхности пола наблюдается около 30-35 °С. Разница между термопоказателями на входе и выходе контура не должна превышать 5 °С.
Вид напольного покрытия
Финишная отделка влияет на эффективность системы. Оптимальная теплопроводность у кафеля и керамогранита – поверхность быстро нагревается. Хороший показатель КПД водяного контура при использовании ламината и линолеума без теплоизоляционной прослойки. Наименьшая теплопроводность у деревянного покрытия.
Степень теплоотдачи зависит и от материала заливки. Максимально эффективна система при использовании тяжелого бетона с природным заполнителем, например, морской галькой мелкой фракции.
Цементно-песчаный раствор обеспечивает средний уровень теплоотдачи при разогреве теплоносителя до 45 °С . КПД контура существенно падает при устройстве полусухой стяжки
При расчете труб для теплого пола следует учесть установленные нормы температурного режима покрытия:
- 29 °С – жилая комната;
- 33 °С – помещения повышенной влажности;
- 35 °С – проходные зоны и пояса холода – участки вдоль торцевых стен.
Как рассчитать теплый пол электрический
В целом, система подогрева пола состоит из нескольких элементов. Это терморегулятор, который помогает управлять уровнем нагрева полов, термодатчик, следящий за тем, насколько нагреты полы, нагревательный элемент, а также силовой кабель для подключения к электросети всего этого оборудования.
Терморегулятор обычно устанавливается на стену, к нему подключаются все провода. Сам теплый пол, а также термодатчик обустраиваются под напольным покрытием (в стяжку или же на ее поверхности в зависимости от типа системы – нагревательный мат, ИК пленка или кабель нагревательный).
Сенсорный программируемый терморегулятор
Для обустройства кабельного обогрева используется одно- или двужильный кабель. Первый является самым простым, но при этом сложным в работе, хоть и дешевым. Рассчитать все параметры для него будет довольно сложно, так как оба конца кабеля нужно выводить в одно место. Да и электромагнитное поле от него образуется обширное.
Двужильный кабель для теплого пола
Проще купить двужильный кабель, который, хоть и стоит немного дороже, все же за счет особого расположения проводов прост в установке и работе.
Формулы расчета для электропола
Определить мощность системы теплого электропола просто. Для этого мощность 1 м2 выбранной системы достаточно умножить на площадь, которую он будет обогревать. Кстати, в приобретаемом комплекте уже отмерено и отмечено количество используемого кабеля. Расстояние между витками проводов должно быть 5-20 см. Точно его вычислить можно по формуле h = Sх100/L, где h – искомое значение ширины шага, L – длина кабеля, а S – площадь комнаты.
Рассчитываем электрический теплый пол
Калькулятор расчета длины контура водяного теплого пола — с необходимыми пояснениями
Подогрев поверхности пола – это один из наиболее эффективных и рентабельных способов отопления помещений.
Если судить с позиций эксплуатационных расходов, то водяной «теплый пол» выглядит предпочтительнее, особенно в том случае, если в доме уже имеется система водяного отопления.
Поэтому, несмотря на достаточно высокую сложность монтажа и отладки водяного подогрева, часто выбирают именно его.
Калькулятор расчета длины контура водяного теплого пола
Работа над водяным «теплым полом» начинается с его проектирования и проведения расчетов. И одним из важнейших параметров станет длина труб в прокладываемом контуре.
Дело здесь не только, да и не столько в расходах на материал – важно добиться того, чтобы длина контура не превышала допустимых максимальных значений, иначе работоспособность и эффективность системы – не гарантируется. Помочь с необходимыми вычислениями сможет калькулятор расчета длины контура водяного теплого пола, размещенный ниже. Помочь с необходимыми вычислениями сможет калькулятор расчета длины контура водяного теплого пола, размещенный ниже
Помочь с необходимыми вычислениями сможет калькулятор расчета длины контура водяного теплого пола, размещенный ниже.
Несколько необходимых разъяснений по работе с калькулятором — приведены под ним.
Пояснения по проведению расчетов длины контура

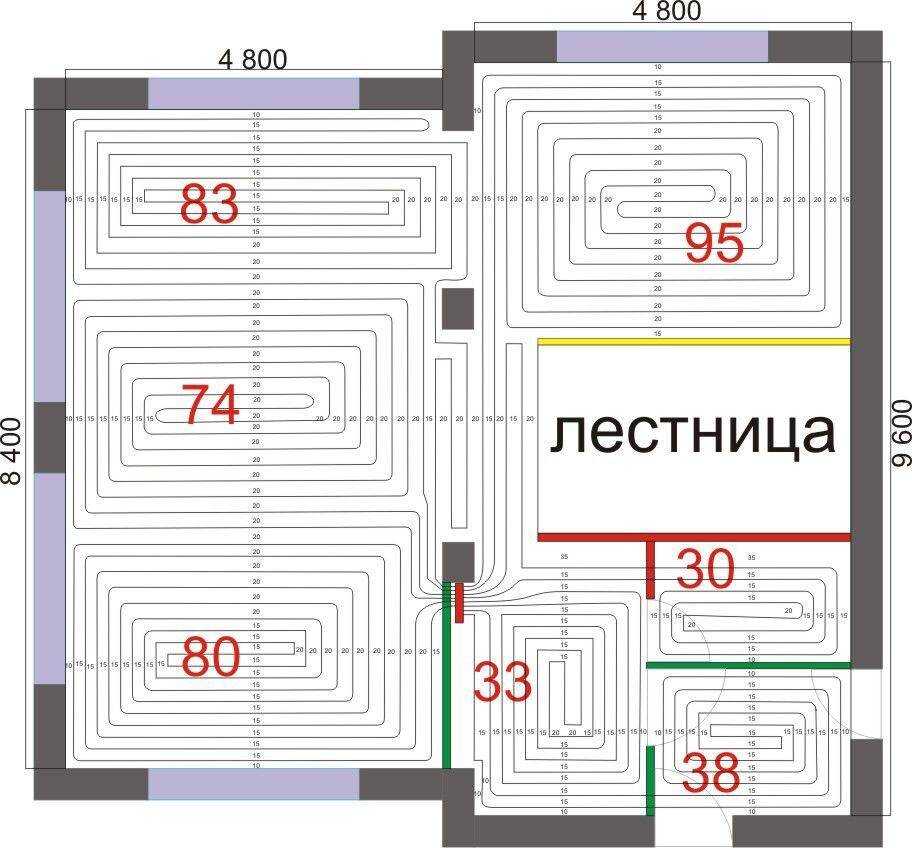

Существует немало схем укладки труб контуров водяного «теплого пола». Одним из основополагающих параметров является шаг укладки, то есть расстояние между соседними параллельными петлями, как показано на иллюстрации.
Цены на теплый пол
Иллюстрация наглядно показывает, что такое шаг укладки.
Очевидно, что чем меньше шаг, тем больше будет теплоотдача от уложенного контура. Но одновременно с этим будет расти и длина трубы, необходимая для реализации такой схемы.
Обычно шаг выбирается от 100 мм (в том случае, если «теплый пол» становится основным источником обогрева помещений) до 300 мм (если он будет лишь «помощником» главной системе отопления).
Меньше 100 мм сделать шаг практически невозможно по технологическим соображениям (труба на малом радиусе изгиба может переломиться), а свыше 300 – неизбежно появится эффект «зебры», то есть чередование теплых и холодных полос на поверхности пола.
Калькулятор поможет определить длину контура при выбранном шаге укладки для конкретной площади участка, на котором будет производиться монтаж. При этом учитывается еще один скрытый коэффициент – на изгиб труб.
В том случае, если длина контура с трубой диаметром 16 мм превышает 70÷80 мм, а диаметром 20 мм – 100 ÷ 120 м, придется или увеличивать шаг укладки, или делить участок на два (или больше) контура приблизительно одинаковой длины. В противном случае не исключен эффект «закрытой петли», при котором циркуляционный насос просто не в силах будет преодолеть гидравлическое сопротивление труб, и движение теплоносителя по ним прекратится.
Нередко при составлении монтажных схем используют неравномерный шаг укладки, например, уплотняя его к холодным стенам или разрежая на участках, не требующих сильного подогрева. В этом случае придется провести расчет для каждого участка с определенным шагом укладки отдельно, а затем – суммировать результат.
Конечный результат выдается в метрах
ВАЖНО: он не учитывает участка контура до соединения с коллектором, если последний расположен на некотором удалении от обогреваемой площади
Система водяного «теплого пола»

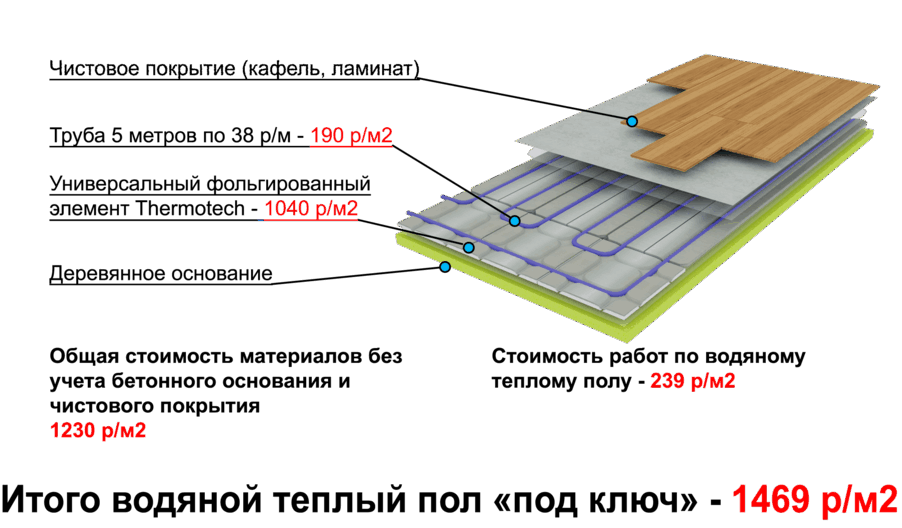

Сложность монтажа и высокая стоимость первоначальных вложений должны окупиться простотой в эксплуатации и экономичностью работы подобной системы. Как выполняется расчет и монтаж водяного «теплого пола» — в специальной публикации нашего портала.
Тонкости расчета
В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.
Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:
- S представляет площадь участка;
- N обозначает шаг укладки;
- 1,1 – запасная труба, необходимая для создания поворотов.
Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:
- предположим, площадь участка равна 16 м2;
- расстояние от коллектора до пола – 3,5 м;
- шаг укладки равен 0,15 м;
- следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.
Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:
|
Шаг петли, мм |
Расход трубы на 1 м2, м. п. |
|
100 |
10 |
|
150 |
6,7 |
|
200 |
5 |
|
250 |
4 |
|
300 |
3,4 |
Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:
- высокая температура не должна повредить покрытие пола;
- подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;
- разделение поверхности на несколько участков способствует эффективному обогреву.
По диаметру
Для корректного вычисления диаметра трубы потребуются следующие вычисления:
- 15кПа – давление насоса, обеспечивающего эффективный обогрев;
- длина труб равна 85 м;
- теплоноситель расходует 0,2 м³/ч.
Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:
- D обозначает диаметр трубы для теплого пола;
- L – метраж длины изделия;
- p – давление насоса;
- G – расход воды, которая циркулирует в трубах (описывается в документации);
- D=18* (15/85 × 0,22) –0,19 = 13,6 мм.
Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.
По длине контура
Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.
При расчетах необходимо учитывать диаметр трубы и материал изготовления:
- Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.
- Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.
- Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.
- Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.
- Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.
Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:
- При шаге 15 см количество м2 для площади участка не превышает 12;
- шаг 20 см подходит для 16 м2;
- шаг 25 см – 20 м2;
- 30 см – 24 м2.
В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.
