Вентиляции для газового котла в частном доме

Испытание вентиляционной системы

Проверка работоспособности вентиляционной системы производится очень просто. Достаточно взять полоску газетной бумаги и поднести её к решётке трубопровода. Если она подтягивается к ней, значит, тяга присутствует. Но таким способом можно установить только её наличие или отсутствие.

Измерение количественных характеристик тяги производится с использованием прибора для измерения силы ветра. Его крыльчатку нужно поместить внутрь вентиляционного канала и определить этот показатель по шкале. Зная величину сечения трубопровода, легко сосчитать производительность системы, то есть её достаточность для обеспечения нужного количества воздуха в помещении для нормального горения в котле.

Особняком стоят котлы закрытого горения с коаксиальными дымоходами. В них воздух в топку подаётся непосредственно из атмосферы по трубам специальной конструкции, а воздух помещения в горении участия не принимает.

Вентиляционный канал котельной не должен соединяться с воздушными магистралями общей вытяжки. Это позволит избежать распространение газа по всём помещениям дома.

Где лучше установить?

Расчет вентиляции котельной начинается с того, в какой части дома расположен отопительный прибор. Для газовых котлов были определены стандарты SNiP, согласно которым котельная может быть оборудована:

• в отдельно стоящем здании;
• на чердаке;
• в пристройке дома;
• в отдельном помещении, предназначенном для такого оборудования.

Котлы, сжигающие сжиженный нефтяной газ, нельзя размещать в подвале. Удельный вес самого газа значительно больше, чем у обычного воздуха, поэтому при утечке он может распространиться в подвале и вызвать пожар. Для частных домов современные газовые системы отопления требуют трехкратного воздухообмена для максимально быстрого и эффективного удаления из жилого помещения переработанного газа.

В соответствии с правилами, приточная вентиляция в котельной с газовыми приборами является обязательной. При мощности более 30 кВт установка котлов в жилой зоне дома не должна рассматриваться. На кухне можно разместить котел мощностью менее 30 кВт.

Принимая решение об установке такого котла, убедитесь, что выполнены все требования: площадь помещения должна быть не менее 15 квадратных метров, а высота потолка – 2 метра. На кухне или в другом помещении должны быть окна площадью не менее 3 квадратных сантиметров на 1 кубический метр поверхности.

Вентиляция газовой котельной должна обеспечивать комфорт и безопасность

Поэтому важно обеспечить хорошее качество подачи чистого воздуха. Если котел находится на кухне, то дверь между комнатами размещается с зазором между этажами (минимум 1 см)

А сам отопительный прибор должен быть установлен напротив стены, защищенной от возгорания. Минимальное расстояние между прибором и перегородкой составляет 1 см.

Стандартизация вентиляции при эксплуатации газовых котлов

Следует отметить, что газовое оборудование является источником повышенной опасности. Поэтому порядок проектирования и эксплуатации котельных стандартизирован государством, и соблюдение этих требований строго им контролируется.

Для упорядочения всех требований разработаны и применяются «Строительные Нормы и Правила 2.04.05. II-35», и II-35–76. Основные требования к помещениям для газовых котлов изложены выше.

Этот документ также регламентирует:

• порядок разработки технической документации;
• размеры и мощности вентиляционных систем для разного вида строений;
• их виды и порядок обустройства.

Где можно, а где нельзя размещать газовый отопительный котел

Наиболее распространенными и подходящими вариантами размещения являются кухня или отдельное помещение:

• на первом этаже;
• в цокольном этаже;
• в подвале дома;
• на чердаке.

– Возможна ли установка газового котла в ванной комнате?

Нет, не возможна. Все более распространенным становится мнение, что газовые котлы с камерой сгорания закрытого типа забирают воздух не с помещения, а потому могут быть установлены в том числе и в санузле. Во-первых, это по прежнему не соответствует нормам СНиП, поэтому газовая служба практически гарантированно запретит это вариант расположения. Во-вторых, даже если камера сгорания изолирована от помещения, характерная для санузла высокая влажность многократно сократит срок службы прочих металлических элементов котла, особенно электроники.

– Можно ли установить газовый котел в гараже?

Можно, если гараж соответствует всем требованиям к размеру и объему помещения, площади остекления, имеет фундамент, официальное оформление и соответствующую вентиляцию. Также в самом гараже можно организовать отдельное помещение под топочную.

– Можно ли разместить газовый котел в студии?

Вопрос скорее относится к квартирам, но соединяют кухню и гостиную/зал зачастую и в частных домах. В любом случае, размещать газовый котел в стандартной студии запрещено, поскольку помещение с котлом должно быть обязательно отделено дверью. За дверь считается в том числе и стеклянная. И даже любая раздвижная конструкция.

– Допустима ли установка газового котла в жилом помещении?

Нет, в спальнях, зале и прочих жилых помещениях размещение газового котла запрещено.

– Допустимы ли камин и газовый котел в одном помещении?

Правила, запрещающего установку приборов в одном помещении не существует ни в одном документе.

Принцип работы

Принцип работы канальной приточной вентиляции

Оборудование представляет собой установку вытяжной или приточной вентиляции для обработки воздушных потоков и подачи его в помещение котельной. Устройство является компонентом системы отопления и часто подключается к центральной трубе. Воздух поступает напрямую с улицы или через магистраль воздуховодов. Сложная система состоит из металлических коробов или труб, между которыми монтируются функциональные приборы. Наружные элементы защищаются от атмосферного действия.

• Вентилятор с двухфазным электрическим двигателем подает воздух в котельную или в общую воздуховодную магистраль.
• Фильтры очищают воздух, используются грубые виды или способ электростатического осадкообразования. Грубые элементы ставятся перед тонкими фильтрами, защищают их от поломки и легко заменяются.
• Нагревательные или охладительные приборы изменяют температуру поступающего потока. Применяется тепловые насосы, электронагреватели или испарители.

Балансировочные устройства, амортизация и шумоизоляция в системе устраняют вибрацию и снижают звучание при работе. Колебания изолируются и гасятся препятствиями, а вентилятор ставится на опоры из пружин.

Как правильно сделать своими руками?

Схемы и расчёт

Схема естественной вентиляции:

1. Приток воздуха располагается напротив вытяжки.
2. Вывод воздуха осуществляется через вытяжную трубу, начало которой — на потолке, а конец — выше конька кровли. Если систему вентиляции располагают на стене, то делать это нужно как можно ближе к потолку.

Схема искусственной вентиляции:

1. Вывод трубы с вентилятором должен производиться либо через крышу на улицу, либо через стену за пределы дома.
2. Вывод воздуховода — в существующую вентиляционную шахту с вентилятором.

В отопительный сезон вентилятор для вытяжки рекомендуется не выключать, оставляя его работать на регулярной основе.

Вычисление вентиляции для котельной с газовым котлом выполняют с учётом площади помещения, кратности воздухообмена, количества членов семьи, регулярно проживающих в доме. По этим параметрам можно рассчитать нужное сечение вытяжки для газового котла.

Внимание
Формула для расчёта по количеству воздухообмена:

L (мощность котла, кВт/ч) = N (кратность обновления воздуха) × S (параметры помещения) × Н (высота потолка котельной, м).

Внимание
Формула для расчёта по числу членов семьи:

L (мощность котла, кВт/ч) = N (число членов семьи) × Lн (минимальная норма потребления воздуха на одного человека, м³/ч).

Общепринятые минимальные нормы потребления воздуха на одного человека:

• сон – 20 м³/ч;
• отдых – 40 м³/ч;
• активная деятельность – 60 м³/ч.

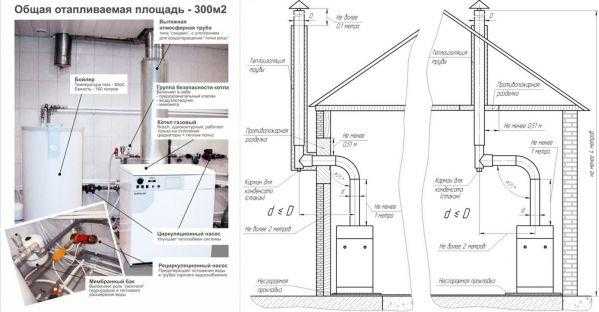

Схема вентиляции котельной:

Материалы и инструменты

Основные материалы и инструменты:

1. Перфоратор или дрель с насадкой-коронкой.
2. Пила для обработки труб.
3. Инструменты для разметки — линейка, карандаш.
4. Трубы-воздуховоды, переходники к ним.
5. Защитные решётки.
6. Переходник с обратным клапаном.
7. Защитные гильзы для перекрытий.
8. Саморезы, дюбели, монтажные хомуты.
9. Герметик или монтажная пена.
10. Ножовка.
11. Средства защиты: перчатки, очки.

Монтаж

Монтаж естественной вентиляции:

1. Намечается место монтажа. Делаются необходимые расчёты, создаётся схема или чертёж.
2. К стене прикладывается труба, отмечаются её габариты.
3. Перфоратором делается сквозное отверстие с уклоном 60 градусов наружу для стока конденсата (при вытяжной вентиляции уклон не делается, труба устанавливается ровно).
4. В готовое сквозное отверстие вставляется труба с прокладкой утеплителя и решёткой снаружи.
5. На часть трубы внутри дома и стену дюбелями крепится корпус с обратным клапаном (как сделать обратный клапан для вентиляции своими руками?).

Монтаж принудительной вентиляции:

1. В стене делается сквозное отверстие с уклоном в сторон улицы. Рекомендуется работать перфоратором или дрелью с алмазной коронкой.
2. В отверстие устанавливается труба.
3. Щели между стеной и трубой заливаются герметиком или запениваются.
4. Монтируется канальный вентилятор.
5. Прокладывается и подключается электропроводка.
6. Устанавливается остальное оборудование — фильтры, датчики, шумопоглотитель.
7. С обеих сторон трубы крепятся решётки.

отдельной статье

Как работают вентиляционные системы

Рассмотрим подробнее, как работают различные типы вентиляции в помещении с газовым котлом:

В случае механической тяги необходимо установить вентилятор. Устанавливается в вентиляционную решетку на входе воздуха в помещение. Естественная тяга отличается тем, что воздушные массы движутся из-за разницы в давлении в помещении и за окном. Но даже в этом случае, при нормальной тяге, установка небольшого вентилятора не повредит. Механический тип вентиляции создает принудительный поток кислорода и эффективно удаляет просроченный воздух.

• Иногда в котельных устанавливается комбинированная система вентиляции – приточно-вытяжной. Комбинация механической и естественной вентиляции создает хорошие условия для безопасной эксплуатации газового агрегата.
• Самая простая система вентиляции – это система без воздуховодов. Это специальные отверстия в потолке или стенах, иногда соединяющие две комнаты, например, кухню и ванную комнату.
• Если в квартире или доме имеется большое количество газов и пыли, то устанавливается канальная вентиляция. Это рассчитанная система труб, проходящих через здание. Расположение труб и их диаметр рассчитывается специалистом.

Коаксиальный дымоход для газового котла

Коаксиальный дымоход

Котел газовый настенный

Современный вариант с отличными эксплуатационными характеристиками и презентабельным дизайном. Изготавливается по схеме «труба в трубе». Предназначен для использования с газовыми котлами, камера сгорания которых выполнена по закрытому типу. В подобного рода оборудовании забор воздуха для горения газа забирается с улицы, а не из отапливаемой комнаты.

Принцип работы коаксиального дымохода

Подача воздуха осуществляется посредством внешней трубы, проложенной через наружную стену строения. Дым с примесями выводится сквозь внутреннюю трубу. Подобное устройство выгодно и тем, что оно исключает необходимость монтажа дополнительной вентиляционной системы.

Вид установленного коаксиального дымохода

Помимо этого, специфическая форма коаксиального дымохода исключает возможность образования конденсата на его стенках, что имеет особенно важное значение в отопительных системах, функционирующих на газовом топливе

Из чего изготавливают воздуховоды

В соответствии с Приложением “D” СНиП 402.1325800.2018, дымовые трубы и каналы должны быть изготовлены из негорючих материалов. Там, где вентиляционные каналы проходят через неотапливаемые помещения, требуется теплоизоляция, наружная сторона каменных каналов должна соответствовать характеристикам морозостойкости.

Из кирпича с вытяжными каналами

Кирпич в основном используется в твердотопливных котлах. Низкая температура оборудования для сжигания приводит к непрерывной конденсации водяного пара, материал разрушается, более того, воздушные каналы трудно чистить.

Установка стальных дымоходов внутри стены может быть поразительной архитектурной особенностью и решит эту проблему на десятилетия.

Из набора керамических вентиляционных труб

Керамика бывает разных форм. Например, для строительства дымоходов используются керамические трубы с температурой до 650 оС. При извлечении прибора из газового котла в частном доме такой запас прочности не требуется. В качестве изоляции обычно используется минеральная вата.

Стальные сварные или наборные воздуховоды

Для организации вентиляции газового котла в частном доме выбираются изделия из нержавеющей стали и оцинкованной стали. Сами воздуховоды могут быть круглыми или прямоугольными. Установка включает в себя не только воздуховоды, но и многочисленные автоматические устройства: фильтры, обогреватели, шумоглушители, охладители.

Вентиляционные каналы могут быть изготовлены из закатанной стальной ленты или алюминиевой фольги. Их можно сложить и собрать в любую форму для транспортировки. Единственным недостатком этих изделий является повышенное аэродинамическое сопротивление.

Коаксиальный дымоход

Это конструкция, состоящая из двух труб, вставленных друг в друга не плотно, а с небольшим зазором. Воздух в нем удаляется по противоточному принципу: газ отводится через внутреннюю трубу, свежий воздух поступает через внешнюю трубу.

Система коаксиальных трубопроводов обязательно включает в себя устройство для обработки и сбора конденсата.

Коаксиальные системы, благодаря своим характеристикам, подходят для теплогенераторов с закрытой камерой сгорания (например, газовые котлы). Кислород, необходимый для горения, поступает через внешнюю трубу, а выхлопные газы удаляются через внутреннюю трубу. Эта конструкция имеет свои преимущества:

• безопасность (отработанные газы охлаждаются холодным воздухом, циркулирующим во внешней трубе);
• входящий воздух нагревается и повышает эффективность котла;
• высокая эффективность означает, что коаксиальная конструкция более экологична, чем другие;
• может использоваться с прибором на кухне (он расположен вне помещения и не влияет на комфорт пребывания в нем);
• горизонтальная концентрическая дымоходная труба не может быть использована, если не предусмотрена принудительная тяга;
• попытаться справиться не более чем с двумя коленями;
• если есть несколько котлов, создайте для каждого отдельную дымовую трубу, перекрытие нежелательно.

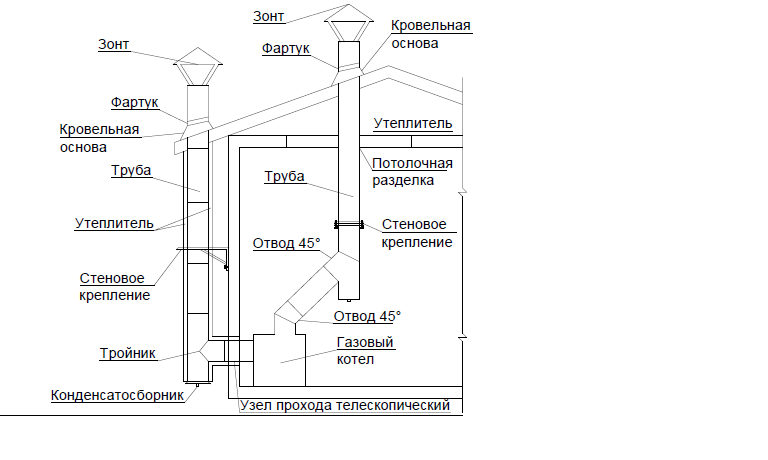

Рекомендации по установке дымоходов

Для более высокой эффективности газового котла и безопасной работе оборудования важно соблюдать и общие правила при установке вертикального дымохода:

1. Сечение дымохода должно соответствовать диаметру патрубка на котле. Как правило, в инструкции к газовому агрегату указывается тип и особенности дымохода. Соблюдение требований, обозначенных в инструкции, сделает работу газового оборудование безопасной и эффективной.
2. Минимальная высота над коньком кровли не должна быть ниже 0,5 метра.
3. Количество колен в дымоходе — не более трех.
4. Обязательна установка защитного козырька, ревизионного окошка и конденсатоотводчика.

Необходимость вентиляции в частном доме

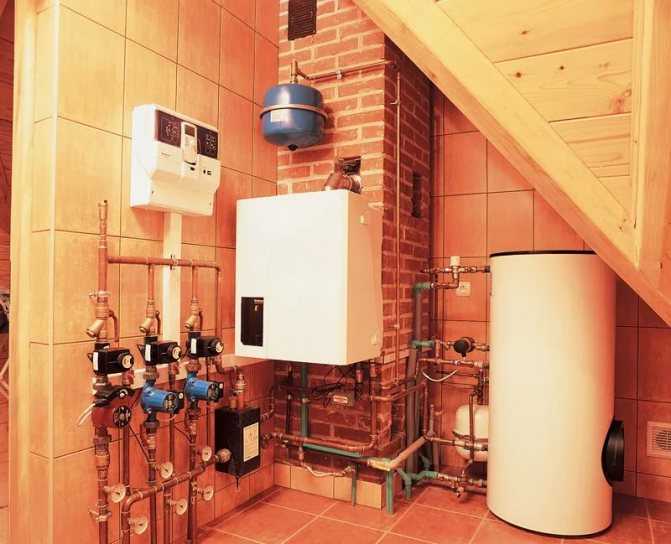

В помещении с газовым котлом должна быть оборудована вентиляция

Используются настенные агрегаты различной мощности, имеющие компактную и продуктивную топку открытого или закрытого типа. К размещению оборудования предъявляются менее жесткие условия, чем для напольных видов, поэтому их ставят в котельной, кухне, ванной комнате или подсобных помещениях.

Собственники иногда сомневаются в необходимости вытяжки в котельной, считая достаточным открывание фрамуги. Держать форточку постоянно открытой неудобно в зимнее время, а периодическое проветривание не полностью решает проблему воздухообмена. Организовывается принудительная подача воздуха, помимо естественного притока. При отсутствии нормальной вентиляции снижается производительность настенного котла, а нормальный приток воздуха обеспечивает сгорание топлива без остатков, поэтому увеличивается показатель эффективности.

Система выполняет функции:

• подает кислород в том объеме, который нужен для горения газа;
• вытяжка удаляет дым и угарный газ;
• убирает случайные выбросы газа, вызывающие отравление домашних животных и человека.

Для закрытых камер сгорания

Коаксиальный дымоход выглядит как труба внутри трубы. Конструкция поставляется готовой и быстро и без проблем собирается. Достаточно знать диаметр выхода и параметры – высоту, длину.

Самая простая – коаксиальная система дымоходов. Труба поднимается над котлом и поворачивается на 90°. От него до потолка должно быть не менее 20 см. Затем его вводят через отверстие в стене, снаружи он должен заканчиваться на расстоянии не менее 30 см от стены.

Высота от уровня земли также регулируется – выход трубы не должен быть ниже 20 см от земли, а расстояние от ближайшей стены – от конца трубы до стены должно быть не менее 60 см.

Вентиляция – залог безопасной и эффективной работы оборудования

без кислорода невозможна жизнь

Не только здоровье людей бережет вентиляция в кухне с газовой плитой или котлом.

Для качественного горения газа требуется кислород. При его недостатке в процессе горения в воздух выделяется много угарного газа и недоокисленных веществ. Заметить это можно по желтому цвету пламени, высокому с обильной копотью.

Снижается КПД газового оборудования – топлива прогорает столько же, а тепла выделяется меньше.

Еще большую опасность представляет сам природный газ, который может попасть в воздух помещения, например, если сквозняк задул огонь на конфорке, рассохся шланг подачи газа к плите, сломался газовый котел.

Требования и нормативные акты

Монтаж узлов котельной выполняется с учетом правил, прописанных в СНиП:

• газовой установке нужно отдельное пространство при мощности прибора свыше 30 кВт (разрешен монтаж в другой комнате, площадь которой от 15 м², а высота не меньше 250 см);
• в частном жилище вентиляционный канал всегда располагается над оборудованием;
• необходимо обеспечить удобство для очистки вытяжки от продуктов горения;
• стены комнаты с находящимся внутри оборудованием должны соответствовать противопожарным стандартам (минимум 3/4 часа стойкости при возгорании);
• продухи (специальные вентотверстия) на 1 кВт составляют 8 см² при заборе воздуха извне (либо 30 см², если приток идет из остальных комнат);
• дымоход устраивают над кровлей, расстояние от конька свыше 200 см;
• система вентиляции устанавливается над каждым отопительным прибором;
• комната оборудуется форточкой либо окном с возможностью открывания;
• высота в помещениях, где расположена установка, не может быть менее 220 см;
• при нахождении котельной (с открытой камерой сгорания или закрытой) в отдельно стоящем здании строение должно иметь фундамент;
• обеспечивается скорость воздушного потока при его передвижении по шахте от 1 м/с.

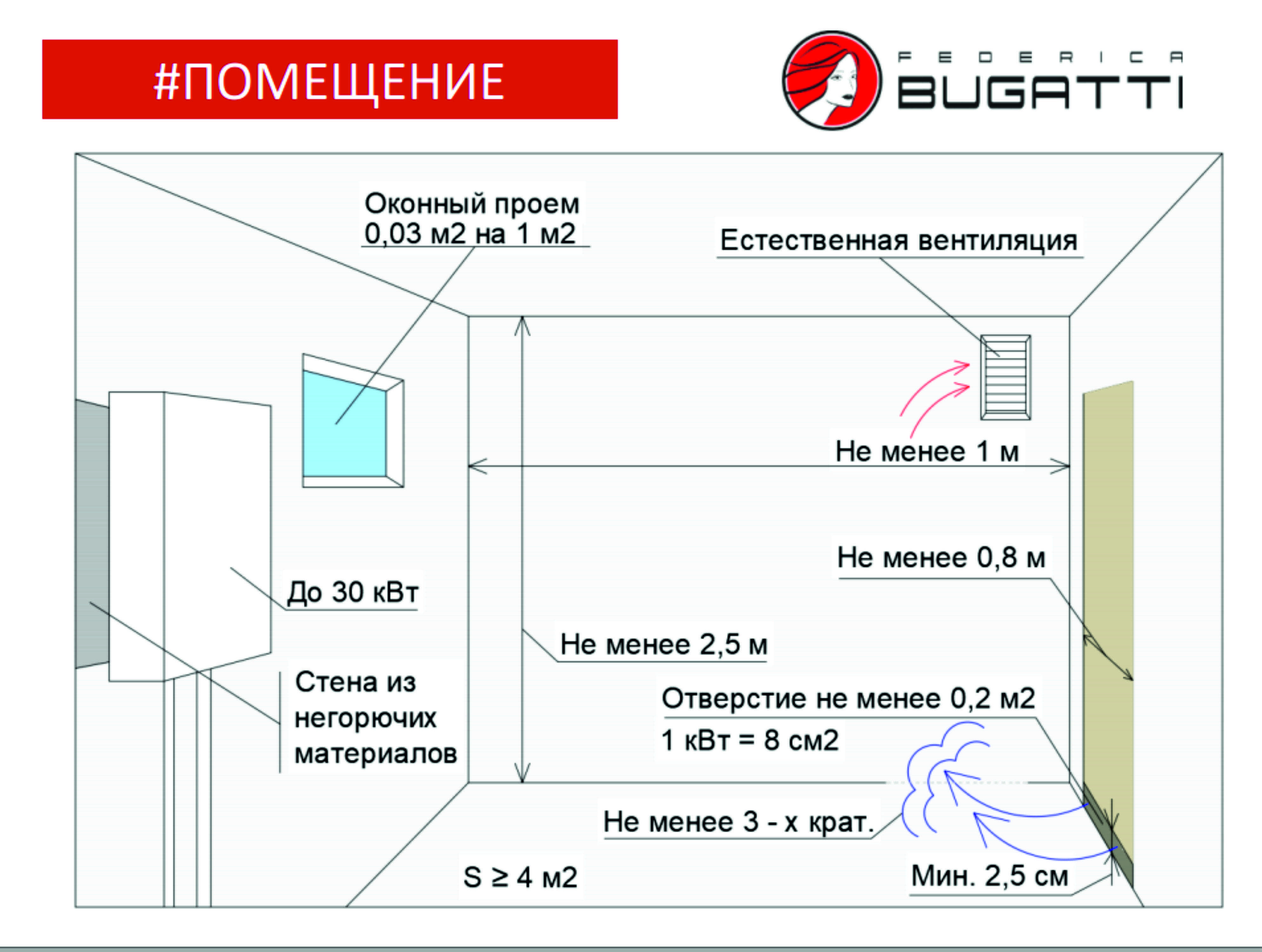

Требования к помещению

Использование газа для отопления при всех своих плюсах может быть очень опасным, поэтому при установке газового оборудования к помещению, где планируется установка газового котла предъявляются определенные требования.

Если мощность агрегата не превышает 30 кВт и планируется установка оборудования на кухне, то перечень требований, которые необходимо соблюдать, включает:

• отделку стен должна быть выполнена из огнестойкого материала,
• площадь помещения — от 4 м²,
• минимальная высота потолка — 2,2 м,
• общая площадь окон — от 3 см² на 1 м² помещения,
• расстояние от котла до стены минимум 10 см,
• окна должны быть оснащены форточками или фрамугами для свободного проветривания.

Более мощные котлы устанавливаются в отдельных помещениях. Список требований к месту установки остается неизменным, увеличивается только объем котельной (при 60 кВт площадь котельной должна быть от 15 м²).

Принцип работы

Принцип работы канальной приточной вентиляции

Оборудование представляет собой установку вытяжной или приточной вентиляции для обработки воздушных потоков и подачи его в помещение котельной. Устройство является компонентом системы отопления и часто подключается к центральной трубе. Воздух поступает напрямую с улицы или через магистраль воздуховодов. Сложная система состоит из металлических коробов или труб, между которыми монтируются функциональные приборы. Наружные элементы защищаются от атмосферного действия.

• Вентилятор с двухфазным электрическим двигателем подает воздух в котельную или в общую воздуховодную магистраль.
• Фильтры очищают воздух, используются грубые виды или способ электростатического осадкообразования. Грубые элементы ставятся перед тонкими фильтрами, защищают их от поломки и легко заменяются.
• Нагревательные или охладительные приборы изменяют температуру поступающего потока. Применяется тепловые насосы, электронагреватели или испарители.

Балансировочные устройства, амортизация и шумоизоляция в системе устраняют вибрацию и снижают звучание при работе. Колебания изолируются и гасятся препятствиями, а вентилятор ставится на опоры из пружин.

Как подобрать материал для вытяжки

Материал изготавливания может быть разным.

Рассмотрим некоторые из них.

• Кирпич. Этот материал применяется для строительства вытяжного канала в котельных, работающих на твёрдом топливе. Чистка таких каналов весьма трудоёмкая, однако срок их службы значительный. В газовых котельных кирпичный воздуховод не является оптимальным вариантом, поскольку они имеют низкую температуру и в трубе может появится конденсат, способный разрушить кирпич;
• Керамика. Для использования в твердотопливной котельной используют высокотемпературную керамику (до 650°С). В газовых котельных можно использовать обычную керамику, но с возможностью отвода конденсата. Трубу необходимо утеплить теплоизоляционными материалами;
• Металл. Стальные вытяжные каналы допускается применять и в твердотопливных, и в газовых котельных. Единственное различие это применение более толстостенного металла для котлов на твёрдом топливе. Металл должен быть жаропрочным. Из недостатков – высокая цена и меньший срок эксплуатации по сравнению с кирпичными.

Определиться с материалом вытяжного канала помогут требования к коррозионной стойкости и взаимодействию с сажей

Также важно учитывать какое давление создаётся принудительной вентиляцией, количеством конденсата, температуре газов.
При необходимости восстановления вытяжного канала из кирпича в условиях работы газового оборудования можно внутрь старого канала поместить металлические воздуховоды

Где лучше установить?

Расчет вентиляции котельной начинается с того, в какой части жилища находится отопительное устройство.

Расчет вентиляции в котельной зависит от того, где именно находится отопительное устройство

• в отдельно стоящем здании;
• на мансарде;
• в пристроенной части дома;
• в отдельной комнате, отведенной под такое оборудование.

Котлы, которые работают на сгорании сжиженного газа, запрещено располагать в подвальных помещениях. Удельный вес самого газа намного выше обычного воздух, поэтому если произойдет протечка, то его распространение по подвалу может привести к возгоранию. Для частных домов современные газовые отопительные системы требуют трехкратного воздухообмена, который будет максимально быстро и эффективно удалять переработанный газ из пространства жилища.

В соответствии с нормами приточная вентиляция в котельной с газовым оборудованием является необходимостью. При мощности более чем 30 кВт рассматривать необходимость монтажа котлов в жилой части дома запрещено. Котел мощностью менее 30 кВт может располагаться на кухне.

Решив установить такой котел, следует убедиться, что все требования соблюдены: площадь комнаты должна быть не меньше 15 квадратных метров, а высота потолка – 2 метра. В кухне или в другой комнате должны быть окна, площадь которых равна минимум 3 кв. см на 1 куб. м пространства.

Вентиляция газовой котельной обязана обеспечивать комфорт и безопасность

Поэтому важно следить над организацией процесса качественного притока чистого воздуха. При расположении котла на кухне, межкомнатная дверь располагается с зазором между полом (не менее 1 см). А само отопительное оборудование должно устанавливаться рядом со стеной, защищенной от воспламенения

Минимальный зазор между устройством и простенком – 1 см

А само отопительное оборудование должно устанавливаться рядом со стеной, защищенной от воспламенения. Минимальный зазор между устройством и простенком – 1 см.

https://youtube.com/watch?v=OJ3CjFqoVVk

Вентиляция кухни с газовой плитой

Естественная вентиляция для газовых плит, оборудованная во всех многоквартирных и частных домах, чаще всего не выполняет своего назначения. Причины в неправильном проектировании, ошибках строителей, отсутствии обслуживания и чистки. Самый простой тест – работает ли на кухне с газовой плитой вентиляция: выкурите сигарету в помещении и вернитесь в него через 15 – 20 минут. Сильный запах дыма? Значит, требования к вентиляции кухни с газовой плитой не выполняются и пора совершенствовать систему.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена помещение с газовой плитой должно соответствовать следующим требованиям к вентиляции кухни с газовой плитой СНиП 42-01:

• Высота потолков более 2 м 20 см;
• Наличие вентиляционного канала или окна с открываемой форточкой в верхней части;
• Под дверью или в нижней ее части щель или отверстия общей площадью от 25 кв. см.

Отток воздуха

кухонная вытяжка

Самый распространенный способ нормализовать вентиляцию над газовой плитой – установить вытяжку. Вентилятор вытянет воздух, поднимающийся над варочной панелью, запахи пищи и угарный газ. А широкий зонт вытяжки направит пары прямо в воздуховод. Таким образом, вытяжка обеспечивает принудительную вытяжную вентиляцию кухни с газовой плитой. Стоимость вытяжек варьирует в больших пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Существует два типа вытяжек:

• с фильтрацией и рециркуляцией воздуха;
• с отводом отработанного воздуха наружу.

Вытяжки первого типа нельзя назвать частью вентиляционной системы, ведь они никак не участвуют в воздухообмене. Зато вторые полноценно обеспечивают отток отработанного воздуха. На место которого с улицы затягивается свежий. Но если в кухне с газовой плитой установлены пластиковые окна, приточная вентиляция требует дополнительных мер.

Мощность вытяжки подбирается по формуле:

М=О * 10

О – объем воздуха в кухне, вычисляется так:

О=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно нормативным документам, в жилых квартирах многоквартирных домов разрешается обустраивать механическую вентиляцию для газового котла системы приток-выдув, без нарушения работы общедомовой вентиляции. То есть, нельзя выводить воздуховод вытяжки в шахту, полностью перекрывая вентиляционную решетку. В противном случае при выключенной вытяжке вентиляция в помещении газового котла или кухни функционировать не будет.

Все секреты подключения вытяжки в видеоролике:

Приток воздуха

оконный приточный клапан

Подача свежего воздуха, необходимого для нормальной работы газового оборудования и самочувствия людей, производится приточными устройствами.

На рынке представлены следующие типы приточных устройств для вентиляции газовой плиты в частном доме или квартире:

• Оконный приточный клапан. Встраивается в створку пластикового окна, работает автоматически или в ручном режиме. Склонен к обледенению в особо лютые морозы;
• Стеновой приточный клапан. Для установки требуется отверстие в наружной стене. Есть модели с фильтрацией воздуха, может быть автоматическим;
• Проветриватель. Навешивается на нижнюю створку пластиковой двери, работает от сети. Не только фильтрует приточный воздух, но и прогревает его.

Любое из перечисленных устройств для приточной вентиляции кухни с газовой плитой или котлом можно установить самостоятельно, используя наши рекомендации.

Как подобрать материал для вытяжки

Вытяжку можно сооружать из различных материалов. Ниже – перечень основных из них.

Кирпич – применяется для вытяжки в твердотопливных котельных. Она довольно сложно чистится, зато долго служит в случае твердотопливных котлов. Для газовых и прочих котлов данный вид не будет хорошим выбором, т.к., у них более низкая температура – при этом образуется конденсат в трубе, и поверхность кирпича быстро разрушается;

Кирпичный воздуховод Источник en.yenni.biz

• Керамика – бывает разной, для твердотопливных котлов используется керамика, выдерживающая температуру более чем в 650°С. Необходимо также предусмотреть предупреждение возгорания сажи в дымоходе. Для жидкотопливных (и газовых) можно использовать керамическую вытяжку с использованием в меньшем температурном режиме, но с отводом конденсата. Следует предусмотреть утепление трубы (чаще всего утепляют минеральной ватой);
• Сталь – хороший выбор и для твердотопливных нагревателей, и в том случае, если используется вентиляция в котельной с газовым котлом. В случае более высокой температуры (твердого топлива) следует просто выбрать более толстую трубу, до 1 мм, в других – 0,6 мм. Сталь должна быть жаропрочной. Единственный минус – такие трубы не назовешь дешевыми, а срок их службы меньше, чем, например, кирпича.

Выбор конкретного материала зависит от сочетания параметров коррозийной стойкости, от устойчивости к саже (ее скоплению). Кроме того, вытяжку выбирают по давлению тяги (принудительная вентиляция подразумевает избыточное давление), по степени образования конденсата от топлива, по температуре дыма. Стоит знать, что вытяжка может реконструироваться – например, вытяжка для газового котла в частном доме, если уже есть труба из кирпича, организуется вставкой трубы из стали в дымоход из кирпича при соблюдении других условий.

Требования к вентиляции в частном доме с настенным газовым котлом

По требованиям для котельной должен быть обустроен отдельный выход вентиляции

Правила выбора и установки вентсистемы содержатся в СНиП 2.04.05 – 1991

Внимание уделяется воздухообмену, который должен происходить не меньше 3 раз за час. Для естественного притока в оконном проеме нужно сделать форточку, а под дверью должна быть щель около 2 см или внизу полотна просверливаются отверстия. Требования к вентиляции в газовой котельной:

Требования к вентиляции в газовой котельной:

• вывод дыма и подача свежего воздуха осуществляется по изолированным каналам, чтобы кислород не контактировал с продуктами горения;
• площадь окна для подачи наружного воздуха не должна быть меньше 1/30 от площади пола котельной;
• настенный котел монтируется рядом с выводом дымового канала и вентшахты;
• если ставится коаксиальная система труб, делается выходное отверстие и техническое — для ремонта и чистки дымохода.

Расчет необходимого воздухообмена вытяжки для газового котла в частном доме

Если Вы хотите обеспечить качественное отопление своего дома, к газовым отопительным приборам с вентиляцией необходимо подходить ответственно.

Важным вопросом является диаметр приточных и вытяжных каналов, который является одним из ключевых параметров для обеспечения эффективной работы отопительного прибора. Для расчета характеристик воздуховодов используются:

• объем отапливаемого пространства;
• зависимость коэффициента усиления воздухообмена от высоты потолка помещения;
• расход воздуха.

Рассмотрим пример расчета. В каждой ситуации исходные данные будут отличаться, но алгоритм расчета останется прежним. Аналогичные расчеты можно найти в любом проекте по установке автономного газового отопительного оборудования.

Размеры комнаты:

• высота H=2,8 м;
• ширина B=3 м;
• Длина L=4 м.

Умножьте все параметры:

(2,8 x 4 x 3) = 33,6 м 3 .

Полученная цифра указывает на объем помещения – V.

Затем вычисляется коэффициент усиления помещения в зависимости от высоты помещения. При этом берется указанная стандартная высота 6 метров и из нее вычитается фактическая высота помещения: 6м – 2,8м = 3,2м.

Затем умножьте полученное избыточное значение на 0,25 и добавьте 3 к результату.

Результат 3.8 – рассчитанное значение коэффициента воздухообмена.

Умножая значение этого коэффициента на кубическую емкость помещения, мы получаем количество воздуха, которое необходимо подать в котельную из вентиляционной системы в течение одного часа:

V = 3,8 x 33,6 = 128 м 3

Последний чертеж является отправной точкой для последующей компиляции оптимального сечения канала.

Для наглядности в таблице приведен расчет требуемого объема воздуха с учетом параметров воздуховода.

Правила и нормативы установки котлов, работающих на газовом топливе

Такие котлы устанавливаются по проекту, в котором отражаются все нормы безопасности, определяется место установки и пожаробезопасные расстояния к конструктивным элементам здания.

До начала строительно-монтажных работ проектная документация согласовывается с профильными контролирующими ведомствами, которые также проверяют ее на соответствие государственных норм.

Монтаж котла выполняется только специализированной организацией, имеющей лицензию на право проведения подобных работ. После окончания монтажных работ котел принимается в эксплуатацию комиссионно в составе представителей заказчика, проектной организации монтажной фирмы, горгаза, архитектуры, капитального строительства, СЭС и пожарного ведомства. Таким образом, собственник также должен знать требования к расположению газового котельного оборудования, чтобы правильно подготовить техническое задание на проектирование.

Настенных

Схема котла на стене

Требования к помещениям, где планируется установить настенный отопительный агрегат, прежде всего, направлены на защиту строительных конструкций от возгорания

В данном варианте особое внимание собственнику придется уделить стене, на которой планируют закрепить устройство, она должна быть способной выдержать вес конструкции и огнестойкой

Базовые требования к помещению для настенных агрегатов:

1. Объем помещения для газового котла свыше 7.51 м3.
2. Наличие мощной естественной вентиляции, в помещении должны быть размещен оконный блок с форточкой и дверь с проемом для забора воздуха — 0.02 м2.
3. Предельные расстояния до ограждающих элементов здания: пол — 80 см, потолок — 45 см, стены по бокам — 20 см, от корпуса до задней стенки — 40 мм, от фронта агрегата до двери — 100 см.
4. Стену размещения закрывают огнестойким материалом из листа стали толщиной более 3 мм.
5. Теплоизолируют боковые примыкающие поверхности стен и мебели.

Напольных

Для данных моделей больше внимания нужно уделить конструкции пола, поскольку такие конструкции тяжёлые, а тепловые потери от корпуса в основном поступают на настил под ним.

Поэтому в районе котлоагрегата выполняют основание из негорючего материала, с усилением способным выдержать всю конструкцию системы теплоснабжения, с котлом и бойлером косвенного нагрева.

Нормы помещения для установки газового котла с напольной установкой:

1. Свободный доступ к рабочим элементам котлоагрегата.
2. Минимальная площадь для размещения одного агрегата не менее 4м2, при этом допускается не более 2-х устройств в помещении.
3. Высота помещения — 2.20 м.
4. Приточно-вытяжная вентиляция, окна из расчета 0.3 м2 на 10.0 м3 объема комнаты, дверь с проемом 0.8 м.
5. Промежуток между дверью и фронтом агрегата -1 м.
6. Стенки и пол выполняются из негорючих материалов.
