Нагревательные электрические маты
Термические маты выполнены из кабеля малого сечения. Кабель с шагом 80 – 100 мм крепится к основанию, выполненному из различных материалов. Как правило, это пластиковая полимерная решетка.
Преимуществом данного типа изделия являются:
- Простота монтажа;
- Малая толщина стяжки.
Простота монтажа обусловлена отсутствием необходимости расчета шага укладки кабеля и проведения работ по закреплению. Стандартная ширина мата составляет 500 мм, он расстилается рядами с примыканием торцевыми сторонами.
Нагревательные маты могут укладываться под слой плиточного клея толщиной не более 10 мм.
Как выбирать электрический теплый пол?
Приоритетная задача потребителей при выборе системы «теплый пол» определиться со следующими факторами:
Мощность
Важно заранее продумать, будет ли теплый пол основным источником тепла или вспомогательным. После этого нужно рассчитать, какой мощности должны быть ИК пленки, кабели или маты и сколько их потребуется.
Способ укладки
Если отдать предпочтение кабельным системам, то нужно учесть, что укладываются они в стяжку – обычные одно- или двухжильные кабели в полноценный, а кабельные маты – в тонкий слой раствора. ИК пленку можно стелить во всех помещениях, кроме влажных. С укладкой справится даже новичок, так как к каждому пленочному полу прилагается подробная инструкция.
Место укладки. Ни один вид электрического пола нельзя укладывать непосредственно возле стен или под мебелью/оборудованием.
Вид подложки. Чтобы экономить электричество, при укладке кабельных или пленочных полов важно постелить теплоизоляцию, которая не будет пропускать тепло в сторону плиты перекрытия, а, наоборот, отражать его в помещение.
Выбирая производителя электрических полов, следует учесть:
- модельный ряд;
- потребляемую мощность их систем;
- способ управления (механический или электронный);
- гарантийный срок;
- стоимость.
Если учесть все факторы, то выбрать «правильный» электропол или фирму, производящую его, будет несложно.
Почему важно определиться верно?
Сегодня многие потребители знают, что не цена считается показателем качества или надежности того или иного продукта. Намного важнее репутация компании, которая способна поддерживаться только производством высококачественных товаров, и теплые полы – не исключение.
Чтобы выбрать надежную систему, нужно уделить внимание именно производителю, его репутации на отечественном рынке, отзывам потребителей. После изучения информации о бренде можно приступать к ознакомлению с его продукцией
Чтобы было проще, следует выбрать несколько компаний, сделать сравнение их показателей, модельный ряд и цены.
Инфракрасные пленочные полы
В основе системы лежит карбоновый слой, которым покрыта пленка. По бокам листы обрамлены медной шиной. Работает по принципу нагрева карбонового слоя электричеством, с последующей отдачей тепла во внешнюю среду.
Общие плюсы:
- устойчивы к резким перепадам температур;
- ИК-пленка быстро нагревается.
Минус — быстрое остывание как пленочных, так и стержневых листов.
Инфракрасные пленочные полы
Инфракрасные полы делятся на…
Пленочные:
- система быстро и легко монтируется;
- при демонтаже возможно повторное использование извлеченной конструкции;
- при поломке отдельной части системы весь контур не перестанет функционировать, так как части не взаимосвязаны и не зависят друг от друга;
- пленку легко делить на части необходимых размеров для удобства укладки, как в маленьких проходах, так и в больших помещениях.
Минусы:
- выбирать напольное покрытие нужно с умом, так как оно может быть слишком тонким или же слишком толстым. В первом случае оно может деформироваться, во втором — эффективность нагрева будет снижена;
- теплый пол должен укладываться на полностью сухую поверхность.
Стержневые:
- автоматическое повышение и понижение энергоэффективности из-за повышения или понижения температуры окружающей среды;
- разрешается укладка под большими предметами мебели. Перегрев исключен;
- даже при выходе двух и более частей из строя, система будет исправно функционировать.
Минус: маты нельзя комбинировать с фольгированной подложкой, так как из-за взаимодействия отдельных элементов, будет деформироваться и пленка и подложка.

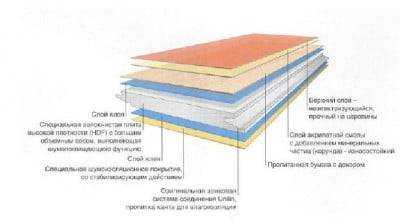

Характеристики ламината под теплый пол
Типовые ламинированные плашки отличаются хорошими теплоизоляционными показателями. Но не каждый тип ламината подходит к теплому полу. Некоторые виды не покоробятся от температуры, однако, тепло пропускаться будет слабо.
С целью минимизации подобных свойств производителями была придумана технология ламинированных покрытий, которые могут с успехом использоваться в обогревательных системах полов. Для того чтобы было понятно, к какой категории относится ламинат его маркируют. Около такого значка указаны рекомендуемые параметры температуры, и превышать их крайне не рекомендуется.
Коэффициент теплового сопротивления указан в технических характеристиках. Это важнейший показатель. Чем он больше, тем лучше теплоизоляция ламината. Европейские нормы диктуют, что общая величина данного показателя (EN) для финишного покрытия ламинатом теплого пола не должна быть больше 0.15 м2*К/Вт
Необходимо принимать во внимание сопротивление не только ламината, но и подложки
Коэффициент сопротивления в полной мере определяется плотностью и толщиной ламината. Как выбрать ламинат под теплый пол с учетом этих показателей? Таким образом, для обогреваемого пола следует подобрать ламинированные панели с низкой толщиной и плотностью. Даже если показатели будут превышать рекомендуемую норму сопротивления ненамного, риск перегрева существенно увеличивается.
Высокий класс ламината говорит, что покрытие характеризуется меньшей истираемостью и высоким качеством. Ламинат при выкладке его на обогреваемый пол подвергается термическим нагрузкам, по этой причине такое использование можно назвать экстремальным. Соответственно, если стоит вопрос, какой ламинат подходит для теплого пола, то выбор очевиден — нужно покупать наиболее стойкий к износу материал, который не ниже 32 класса. Как правило, ламинат, имеющий маркирование, которое обозначает, что он годится к теплому полу, располагает необходимым прочностным классом.
Характеристики
Принцип и особенности работы
Электро тёплый пол нагревается от электричества, т. е. в первую очередь нагревается электрический кабель, а тот отдаёт тепло поверхности пола.
Обычный комплект нагревательной системы включает:
- нагревательный элемент тёплого пола (кабель, мат и т. д.);
- питающие провода, подающие напряжение к нагревательным элементам и соединяемые с ними муфтами;
- контролирующий прибор (датчик);
- управляющий прибор (терморегулятор).
Также при монтаже могут потребоваться дополнительные материалы:
- теплоизоляция;
- демпферная лента;
- арматурная монтажная сетка;
- скотч и другие расходные материалы.
При работе обычных электрических проводов, которые подводятся к розеткам и светильникам, рассчитывают сечение проводника и устанавливают соответствующий номинал устройств автоматического отключения. Это делается для того, чтобы провода не перегревались во время эксплуатации, ведь в противном случае их изоляция будет рассыхаться, трескаться и осыпаться, что в итоге неизбежно вызовет короткое замыкание в сети.
Провода в нагревательных элементах тёплых полов работают совсем иначе. В них электричество должно преобразовываться в тепло максимально эффективно. Здесь провода особые, от тепла не разрушаются и могут работать в таком режиме много лет. Лучшие производители таких систем гарантируют 20-летнюю работу своей продукции.
Какая требуется мощность
Разумеется, что это условные деления. По факту, если полы выступают как основной источник тепла, то мощность нагревательных элементов должна быть в:
- Комнатах с одной стеной выходящей на улицу – 130 вт/м2;
- Комнатах с двумя стенами выходящими на улицу – 160 вт/м2;
- Внутренних комнатах – 100 вт/м2.
Это весьма общие значения, ибо для Архангельской области необходимо эти цифры увеличить в полтора раза, а для Астраханской можно чуть уменьшить.
Вместе с тем, во время монтажа можно умело варьировать шаг витков, тем самым увеличивая прогрев в проблемных областях. Например, вдоль стен пустить кабель с шагом 8 см, а посреди комнаты увеличить шаг до 15 см. Но данные параметры, определяются со строгой оглядкой на мощность 1 погонного метра кабеля.
4 Replies to “Электрический подогрев теплыми полами – выбор и монтаж”
Подскажите какой теплый пол выбрать для частного дома под плитку? Нагревательные маты или кабельный теплый пол? Что долговечнее и потребляет меньше элеткроэнергии?
Если делать ТП на большой площади, то я однозначно бы взял кабель. По материалам выйдет дешевле. А если под плитку в ванной, то сподручнее класть кабельные маты. По затратам электроэнергии разницы нет, при условии, что все сделаете правильно.
В тексте — «обязательное условие — применение утеплителя без алюминиевой фольги», на видео — с фольгой. Как правильно?
Добрый день посоветуйте хочу теплый пол на кухню 6кв м и коридор 4квм что лудше положить маты или кабель хотел пленку но нельзя под плитку и как быть с датчиком два делать или можно один общий регулятор
Источник https://trubanet.ru/teplyjj-pol/vidy-tjoplyh-polov.html
Источник https://otivent.com/jelektricheskij-teplyj-pol-svoimi-rukami
Источник
Регулирующие и контролирующее температуру устройство
За процесс регулировки и контроля температурного уровня электрического пола отвечает терморегулятор. После настройки, он сам поддерживает заданную температуру.
Термостат отталкивается от показателей датчика, он подключён к нему термозащитным проводом.
Терморегуляторы бывают механическими и автоматическими:
- Автоматические имеют цифровой дисплей, на нём показывается градус нагрева помещения. Удобная составляющая в таком аппарате — пульт для регулировки температуры.
- Механические — оснащены регулировочной ручкой, ей производится установка температурного уровня.
Термостат работает постоянно, поэтому материал, из которого он изготовлен должен быть качественный, а контактные соединения надёжные. Он реагирует на любые сигналы от датчика — отключает или включает нагрев.
Электрические теплые полы
Плюсы теплого пола
Благоустроенность и эстетика системы
Иначе говоря, это комфортная температура нагреваемой поверхности и комфортный температурный режим в помещении. Кроме того, в месте с такой системой, нет зоны локального перегревания и еле прогреваемых участков. Не имеются видимые элементы отопительной системы. Система не привязана к расстановке мебели в помещении.
В зданиях с напольным отоплением тепло передается не при помощи конвекции, а с помощью теплового излучения. Другими словами, передача тепловой энергии происходит от одной частицы к другой. Конвекционная составляющая конечно присутствует, но она не более 10% от общего теплового излучения и в данном случае ей вполне можно пренебречь.
Универсальность
Следующий плюс теплого пола заключается в том, что здесь можно использовать любой источник энергии, любой теплогенератор, какой угодно тип теплоносителя и тип напольного покрытия.
Стоит обратить внимание на единственный нюанс, который касается напольного покрытия – это если мы имеем дело, скажем, с ламинатом, паркетной доской, паркетом или линолеумом, тут нужно обращать внимание на упаковку и внимательно ознакамливаться с информацией на ней указанной, можно или нельзя использовать данный вид напольного покрытия при монтаже системы “теплый пол”
Здоровье и безопасность
Еще один плюс теплого пола – отсутствует циркуляция пыли благодаря равномерным тепловым потокам, отсутствуют электромагнитные поля по сравнению с электрическими теплыми полами.
Это все обусловлено наличием постоянной циркуляции конвекционных потоков воздуха в помещении, с этими пластами воздуха перемещаются мельчайшие сухие частицы, микроорганизмы, которые могут вызывать аллергические и негативные реакции на организм человека.
Энергоэффективность
Достаточно немаловажный плюс теплого пола. Во-первых, температура теплоносителя, которую мы подаем в трубы теплого пола, максимально возможная по нормам – 55°C. На практике, этот показатель достигает примерно 35-45 градусов. Соответственно это даст возможность снизить затраты на нагрев данного теплоносителя.
Во-вторых, по причине равномерного распределения тепла в помещении и отсутствию необходимости прогревать верхние слои воздуха, средняя температура в помещении снижается примерно на 2°C, без перемен в ощущениях тепла человеком. Данное снижение средней температуры приводит к 15-20% сбережению электроэнергии на нагрев этого пространства. Это если мы говорим с вами о помещении со стандартной высотой потолков до 3 метров. Если рассматривать промышленный или спортивный объект с высокими потолками, то эта экономия может достигать до 30% и 40%. В отопительный период, который в среднем по нашей стране длится около 200 суток, это в финансовом выражении достаточно существенная экономия.
Третий момент – вертикальное распределение тепла, опять же отсутствие необходимости подогревать верхние слои воздуха, что минимизирует тепловые потери через верхние части стен и перекрытия.
Все перечисленные плюсы теплого пола, вытекают из физики самого процесса. Существует возможность увеличить энероэффективность еще на 15-20%, используя различного рода автоматизацию нашей системы, в том числе и погодозависимую автоматику.
Мы не всегда отдаем себе отчет во что нам обойдется та или иная концепция отопления. Нам видно сколько стоит оборудование, согласно спецификации, и думаем что на этом все. Но у этого айсберга есть и небольшая скрытая часть, которая в значительно мере превышает его верхнюю часть. Так вот, верхняя часть айсберга символизирует стартовые затраты на оборудование и монтаж. Но система водяного теплого пола делается не на один год, а на многие десятилетия, поэтому скрытая нижняя часть айсберга показывает затраты на эксплуатацию в течение всего срока эксплуатации системы. Мы ежемесячно платим за энергопотребление, чем энергоэффективней смонтирована система отопления, тем меньше ежемесячно будут составлять расходы за энеропотребление нашего дома.

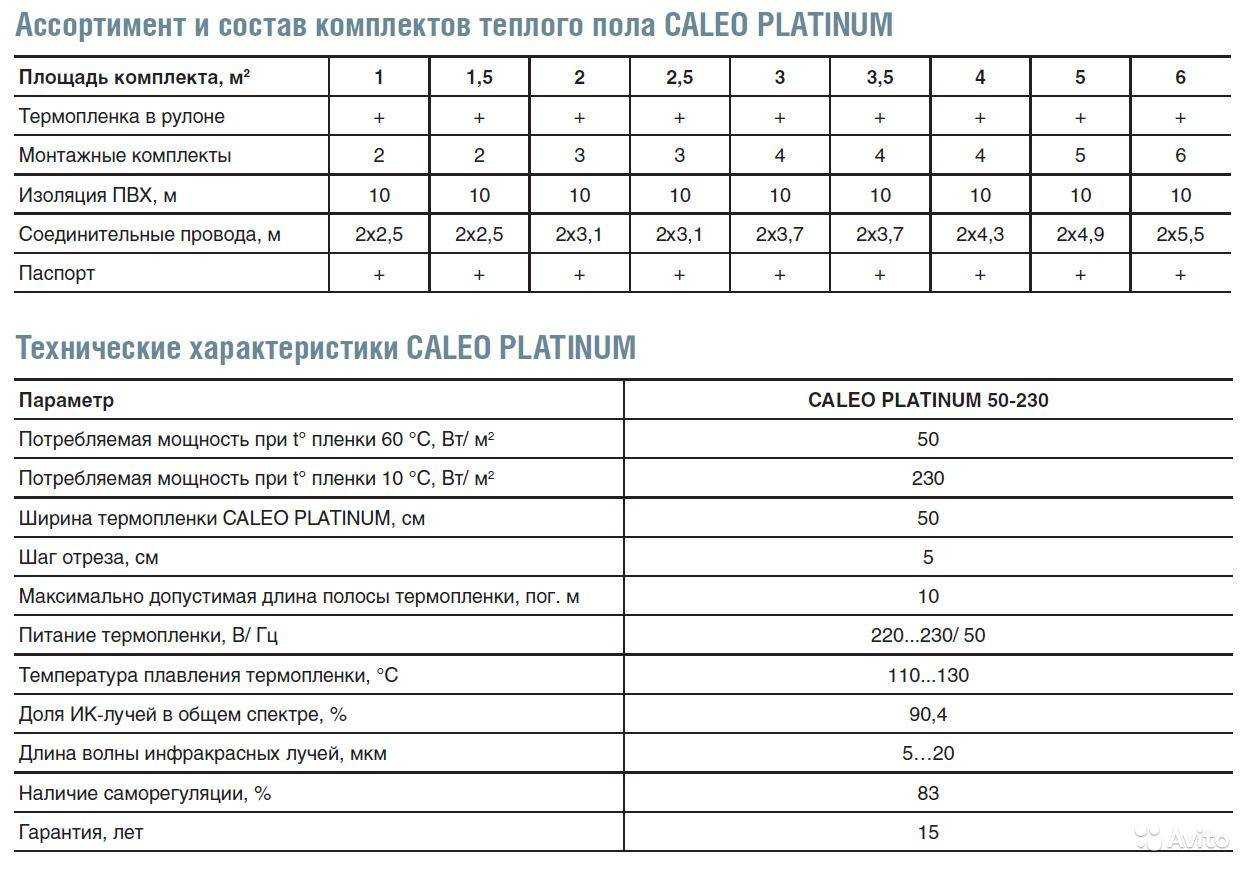

Пленочный пол
Инфракрасный пленочный теплый пол представлен уникальным в своем роде пленочным покрытием. Это тонкий мат с расположенными внутри нагревательными элементами. У него большое количество преимуществ, по сравнению с кабельными предшественниками:
Электрический пленочный пол
- Пленочный теплый пол очень тонкий по сравнению с кабельным и для него не требуется стяжка, что позволяет экономить высоту помещения.
- Большая эффективность теплоотдачи – нет необходимости нагревать сначала стяжку. Все тепло сразу нагревает напольное покрытие.
- Самый экономичный вариант.
- Инфракрасный подогрев не создает электромагнитного поля.
- Его мощность в диапазоне от 140 до 150 Вт кв. метр, это позволяет ему равномерно и эффективно прогревать поверхность финального покрытия.
- Нагревательные элементы в пленке соединены таким образом, что при повреждении одного элемента остальные продолжают функционировать.
Подключение контактов и проводов пленочного пола
- Легкость монтажа – пленку кладут сразу под напольное покрытие, обеспечивая только термоизолирующий слой под ней.
- Инфракрасный теплый пол – идеальный вариант для использования под ламинат, его можно укладывать также под линолеум и ковролин, в таком случае его накрывают слоем ДВП.
- Срок службы, заявленный производителями – до 20 лет.
- Дополнительным преимуществом можно назвать монтаж пленки в любом месте комнаты, например в стене.
К недостаткам можно отнести:
Терморегуляторы пленочных полов служат короткий срок
- Небольшой срок службы термодатчиков и терморегуляторов. По отзывам пользователей, средний срок эксплуатации этих приборов – 5 – 7 лет.
- Плохо переносит серьезную нагрузку в виде мебели или тяжелых бытовых приборов. Поэтому при установке ее лучше монтировать в зоне, свободной от бытовых приборов и мебели.
- Чтобы положить пленку и не вызвать ее повреждений, основание должно быть идеально ровным.

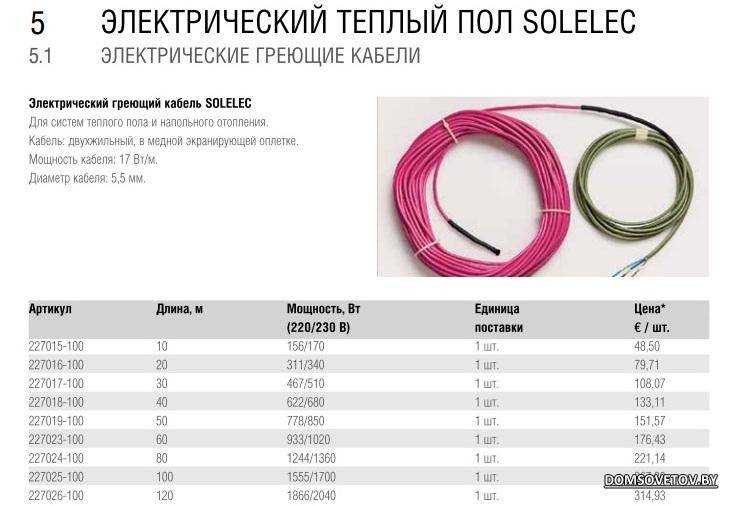

Лучшие кабельные теплые полы
SpyHeat Эконом SH-300
Теплый пол, представляющий собой одножильный экранированный греющий кабель. Он имеет овальное сечение 7х4 мм. Эта модель теплого пола может использоваться как для дополнительного обогрева, так и для основного отопления. Во втором случае для получения полноценного тепла площадь обогрева не должна превышать 1,9 м2. Рекомендуется использовать для отопления проходных помещений, балконов, прихожих. Гарантия от производителя — 17 лет. Сделано в России.
Стоимость — от 1270 руб.
SpyHeat Эконом SH-300 Достоинства:
- соответствует заявленным характеристикам;
- при правильном использовании срок службы достигает 50 лет.
Недостатки:
- создает электромагнитное поле;
- не рекомендуется для отопления в жилых комнатах.
Fenix ASL1P 15960
Одножильный экранированный кабель с сечением 3-3,4 мм. Укладка данного теплого пола возможна под плитку, наливной пол, ламинат и др. Возможна укладка в стяжку. Для получения максимального эффекта можно проводить установку с шагом петель 4 см. Страна-производитель – Чехия.
Стоимость — 6350 руб.
Fenix ASL1P 15960 Достоинства:
- возможна укладка во влажных помещениях;
- подходит для прямого отопления.
Недостатки:
нельзя использовать для наружных работ.
SpyHeat Классик SHD-15-300
В основе данной модели лежит двужильный экранированный кабель с овальным сечением 7х4 мм. Рекомендуется укладывать данный теплый пол под бетонную стяжку толщиной от 3 см. Возможно использование в комнатах различной конфигурации, т.к. кабель может укладываться в нужной вам форме. Ширина шага между нагревательными элементами 7,5-14 см. Минимальная температура окружающей среды — не ниже 5°С. Страна-производитель – Россия.
Стоимость — от 990 руб.
SpyHeat Классик SHD-15-300 Достоинства:
- может укладываться на стены;
- может использоваться для обогрева помещений с высокой влажностью;
- низкое электромагнитное излучение;
- срок службы при правильной эксплуатации до 50 лет.
Недостатки:
- сушит воздух;
- начинать использовать можно только через месяц (после полной просушки стяжки).
Thermo SVK-20
Двухжильный экранированный кабель сечением 6,7 мм. Укладывается в стяжку под любое финишное напольное покрытие. Для большей надежности кабель армирован стекловолокном. Максимальная температура — 90°С. Родина торговой марки – Швеция.
Стоимость: 3380 руб.
Thermo SVK-20 Достоинства:
- пожизненная гарантия от производителя;
- минимальный срок службы – 50 лет;
- надежная изоляция нагревающих жил.
Недостатки:
- сушит воздух;
- дорогой.
DEVI DEVIflex 18T (DTIP-18)
Электрический двухжильный экранированный греющий кабель. Установка производится в бетонную стяжку толщиной от 3 см. Можно использовать для обогрева, как в помещениях, так и на улице (на крышах для предотвращения налипания снега и льда). Сечение кабеля составляет 6,9 мм. Подходит для любого финишного напольного покрытия. Максимальная температура кабеля 65°С. Гарантийный срок службы — 20 лет. Страна-производитель – Дания.
Стоимость: от 4750 руб.
DEVI DEVIflex 18T (DTIP-18) Достоинства:
- огнеупорная наружная изоляция;
- может использоваться для наружных работ;
- минимальный радиус изгиба – 4 см.
Недостатки:
сушит воздух.
Теплолюкс 18ТЛБЭ2-23
Теплый пол на основе экранированного двужильного кабеля. Удельная мощность кабеля 18 Вт/пог.м позволяет использовать его как основной источник тепла, так и второстепенный
Важно при этом обратить внимание на шаг укладки кабеля. Минимальное расстояние между витками кабеля — 8 см. Монтаж производится в цементно-песчаную стяжку
Монтаж производится в цементно-песчаную стяжку
Гарантия — 25 лет. Страна-производитель – Россия
Монтаж производится в цементно-песчаную стяжку. Гарантия — 25 лет. Страна-производитель – Россия.
Стоимость: от 2770 руб.
Теплолюкс 18ТЛБЭ2-23 Достоинства:
- в комплект входит монтажная лента и трубка;
- может применяться в системе антиобледенения.
Недостатки:
сушит воздух.
Сравнение технических характеристик, рассмотренных моделей кабельных теплых полов
| Модель | Длина, м | Потребляемая мощность, Вт | Удельная мощность, Вт/пог.м | Максимальная площадь обогрева, кв.м | Длина холодного кабеля, м | Цена за 1 пог. метр, руб. |
|---|---|---|---|---|---|---|
| SpyHeat Эконом SH-300 | 21 | 300 | 20 | 2,9 | 2 | 60,5 |
| Thermo SVK-20 165Вт | 8 | 165 | 20 | 1,5 | 3 | 422,8 |
| DEVI DEVIflex 18T (DTIP-18) 395Вт | 22 | 395 | 18 | 2,8 | 2,3 | 216 |
| Теплолюкс 18ТЛБЭ2-23 420Вт | 23 | 420 | 18 | 2,9 | 2 | 120,6 |
| Fenix ASL1P 15960 960Вт | 64 | 960 | 15 | 7,5 | 2,5 | 99,3 |
| SpyHeat Классик SHD-15-300 | 20 | 300 | 15 | 2,6 | 2 | 49,5 |
Какой теплый пол лучше
С одной стороны, оба вида систем – и водяные, и электрические – имеют одинаковые плюсы использования. Это хороший прогрев поверхности пола с возможностью регулировки температуры за счет термостата и создание уюта в доме. За счет любой системы теплого пола удается создать оптимальный микроклимат в помещении.
Теплый пол под плитку
Но у каждой из систем есть и свои недостатки, а вероятность использования их будет зависеть от того, в каких условиях планируется эксплуатация оборудования. Например, в многоквартирном доме водяные полы не устанавливаются по вышеописанным причинам. Исключением являются новостройки с дополнительными выводами из системы отопления, к которым и подключаются трубы водяного пола. И в старых домах лучшим вариантом обустройства подогрева полов будет всегда электрическая система. В частном же доме можно укладывать и водяной подогрев, особенно если имеется автономная система отопления жилища.

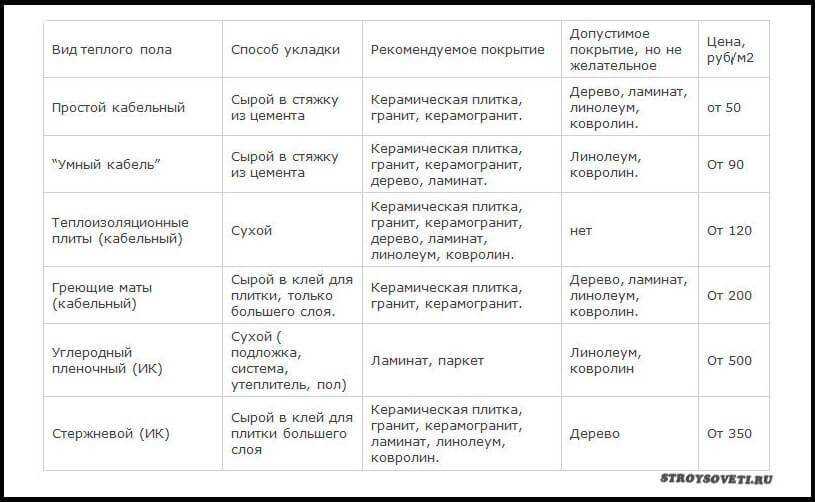

Достоинства и недостатки различных конструкций теплых полов
К минусам водяной системы подогрева относятся:
- необходимость регулярных осмотров и профилактики;
- создание хорошего гидроизоляционного слоя;
- высокие цены на материалы и дороговизна самой работы;
- полы могут греться только тогда, когда включен отопительный котел, что не всегда удобно в летнее время.
Укладка теплого водяного пола
Выбирать из электрических систем также нужно по определенным критериям. Например, ИК полы не создают электромагнитного поля, что актуально для тех, кто особо внимательно относится к своему здоровью. Такие полы будут актуальны и в помещениях, где имеется много мебели, ведь они устанавливаются только под свободную от нее площадь. А это – экономия материалов и денег.
К плюсам любой электросистемы можно отнести также возможность включения подогрева в любой момент – они не зависят от работы дополнительного оборудования. А сроки службы у электрополов велики и достигают 50 лет без лишнего внимания со стороны владельца.
Темоплёнки с инфракрасным излучением дают оздоровительный эффект
Водяные полы
Подогрев пола, работающий за счет горячей воды – это система труб, проложенных под финишным покрытием внутри цементной стяжки. Вода, нагреваясь за счет отопительного котла либо поступая из труб центрального отопления, нагнетается насосом в полости водоводов в полу. Нагрев пола происходит за счет отдачи тепла от жидкости в пространство. Нагревается стяжка, далее прогреваются и полы в доме.
Водяной теплый пол
Водяные полы отличаются высоким уровнем пожарной безопасности, могут укладываться подо всей поверхностью пола без учета мест расположения мебели. Служат они долго, если система собрана правильно и эксплуатируется с соблюдением всех требований.
Этапы укладки водяного теплого пола
Такая система отличается невысокой стоимостью эксплуатации, так как практически не тратит электричество (исключение, если нагрев воды происходит за счет электрокотла). Но если в доме предусмотрены отводы от труб отопления, предназначенные для подключения теплых полов, то электричество не тратится вовсе, что снижает объемы коммунальных платежей.
Если же для нагрева воды используются газовые, твердо- или жидкотопливные котлы, то немало денег придется потратить на само топливо для них, что тоже следует учитывать. Немаловажным является и тот факт, что требуется место для обустройства котельной, а это не всегда возможно в небольших строениях.

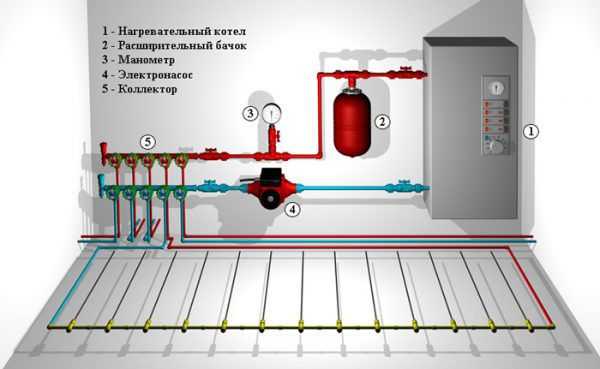

Схема подключения водяного теплого пола
Варианты укладки водяного теплого пола
Также в квартирах не рекомендуется оборудовать водяной подогрев из-за того, что возникает риск подтопления квартир, расположенных на нижних этажах. В случае если система труб будет повреждена, вся вода из них может протечь к соседям, чему те явно не обрадуются.
Именно поэтому водяной пол обычно обустраивается в просторных домах частного сектора, имеющих автономную систему отопления. Эффективнее всего такой подогрев работает в помещении с площадью более 30 м2 – только тогда все затраты будут оправданы.
Водяной теплый пол максимально эффективен в больших помещениях
