Как проверить теплый пол мультиметром: на обрыв, замерим сопротивление, прозвоним датчик

Как выбрать греющий кабель?

Выбор изделия зависит от области применения:

Для края кровли и водостоков специалисты советуют покупать резистивный кабель мощностью от 12 до 22 Вт на погонный метр или саморегулирующий с показателями от 20 до 40 Вт. Второй вариант подойдет для маленьких участков и сэкономит электроэнергию. Такой греющий кабель в трубу подходит идеально.
Для устранения наледи на ступеньках и площадках , если кабель прокладывается в стяжке, рекомендуемая мощность резистивного провода составляет от 26 до 30 Вт. Если же изделие будет находиться в песке, а не в стяжке, то мощность нужно выбирать не более 20 Вт на погонный метр.
Для водопроводов или обогрева емкостей с жидкостями лучше воспользоваться саморегулирующим кабелем, для труб из пластика, имеющим мощность в 10 Вт на погонный метр, а для металлических до 20 Вт.

Проверка при возникновении неисправности

В процессе монтажа или дальнейшей эксплуатации теплого пола, как и с любым другими приборами, могут возникнуть неисправности. Пользователь может вызвать мастера для устранения проблемы или самостоятельно заняться ремонтом. В целом никаких особых сложностей возникнуть не должно. Однако методы диагностики и причины возникновения неисправностей для разного вида систем могут отличаться.

Диагностика неисправностей водяного теплого пола

Первым делом проверяют давление в контуре теплого пола

Когда в доме установлен водяной теплый пол, который подключен к центральному или автономному отоплению, причин отсутствия нагрева может быть несколько. Диагностика системы производится при полном ее включении.

При отсутствии нагрева во всем доме неисправен гидравлический насос или засорился фильтр. Возможно, недостаточно воды в распределительном баке или не работает водонагревательный котел. Первым делом проверяется именно уровень жидкости в расширительной емкости, т.к. в 20% случаев это является причиной неисправности.

Если не нагревается какая-то часть теплого пола, например, одна комната, вероятнее всего неисправен змеевик или засорился фильтр.

Когда воды достаточно, фильтры очищены от загрязнений, но проблема с нагревом сохраняется, следует проверить, нет ли воздушной пробки. Для этого осуществляется прокачка. Открывается воздушный клапан, вода постепенно выдавливает воздух из расширительного бака. Как только воздух полностью выйдет, жидкость начнет капать из воздушного клапана. Далее клапан плотно закрывается, система заново наполняется водой.

Из-за поломки циркуляционного насоса жидкость не будет поступать в контур

Также причиной может быть некорректная работа циркуляционного насоса. Он должен работать ровно, без посторонних шумов и вибраций. Если это не так, насос следует заменить.

Будет нелишним проверить давление в системе. Для этого после насоса устанавливается манометр. В нормальном состоянии он должен показывать 0,5 бар. Причиной низкого давления служит протечка в трубе. В этом случае требуется определить место и произвести вскрытие проблемного участка для его ремонта.

Диагностика неисправностей электрического теплого пола

Если кабель отключается на щитке, это говорит о коротком замыкании

Для начала стоит убедиться, что в доме присутствует электричество и оно подается на термостат. Проверяется свечение лампочки или панели индикации на приборе. Далее нужно проверить настройки температуры. Если здесь все в норме, проверяют дальше.

Отсутствует нагрев по всей площади. При подключении теплого пола к сети автомат в щитке отключается защитой, это свидетельствует о коротком замыкании кабеля. Для определения места повреждения отключается напряжение, питающие провода отключаются от термостата. Нужно прозвонить отрезок между щитком и регулятором. Мультиметр показывает нулевое сопротивление – проводка в этом месте повреждена. В противном случае поиск продолжается. Греющий кабель отсоединяется от термостата, нужно измерить сопротивление на его входе. Если здесь обнаружено замыкание, повреждение находится внутри регулятора, и он подлежит замене. Если КЗ нет, остается только сам греющий кабель. Измеряется сопротивление между его жилами. Если показания на экране прибора стремятся к бесконечности, это свидетельствует о разрыве кабеля.
Не регулируется температура. Если элементы теплого пола прогреваются по всей площади, но не реагируют на изменение значений на термостате, значит некорректно функционирует регулятор либо неисправен датчик температуры. В первом случае терморегулятор подлежит замене. Во втором – провода температурного датчика отсоединяются от регулятора и между ними производится замер сопротивления. Значение должно совпадать с данными из документации производителя. Если значения не совпадают, напольное покрытие снимается, датчик заменяется на новый.
Не нагреваются отдельные участки. Проверку равномерности нагрева производят при помощи тепловизора. При неравномерном нагреве нужно проверить величину потребляемой мощности. Если она меньше заявленной производителем, произошел обрыв нагревательного кабеля и часть элементов осталась обесточенной. Система потребляет повышенную мощность – между отдельными элементами кабеля произошло короткое замыкание. При таком варианте часть нагревателей не функционирует, а другая часть потребляет завышенное количество электроэнергии.

Как прозванивать провода мультиметром

Для проверки проводов необходимо сначала обесточить сеть.

Затем:

привести мультиметр в рабочее состояние;
установить нужный режим;
прикрепить щупы;
проверить готовность тестера.

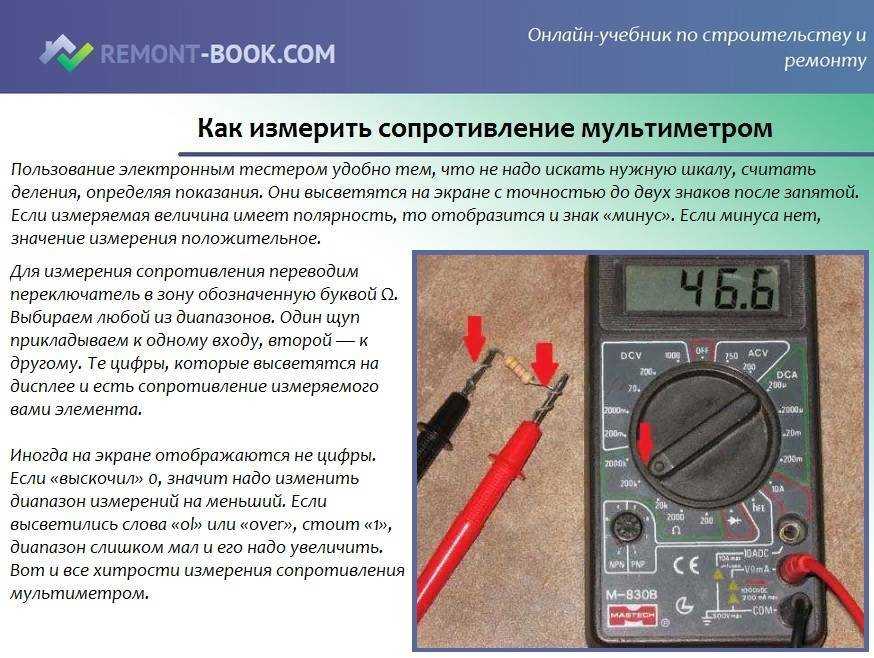

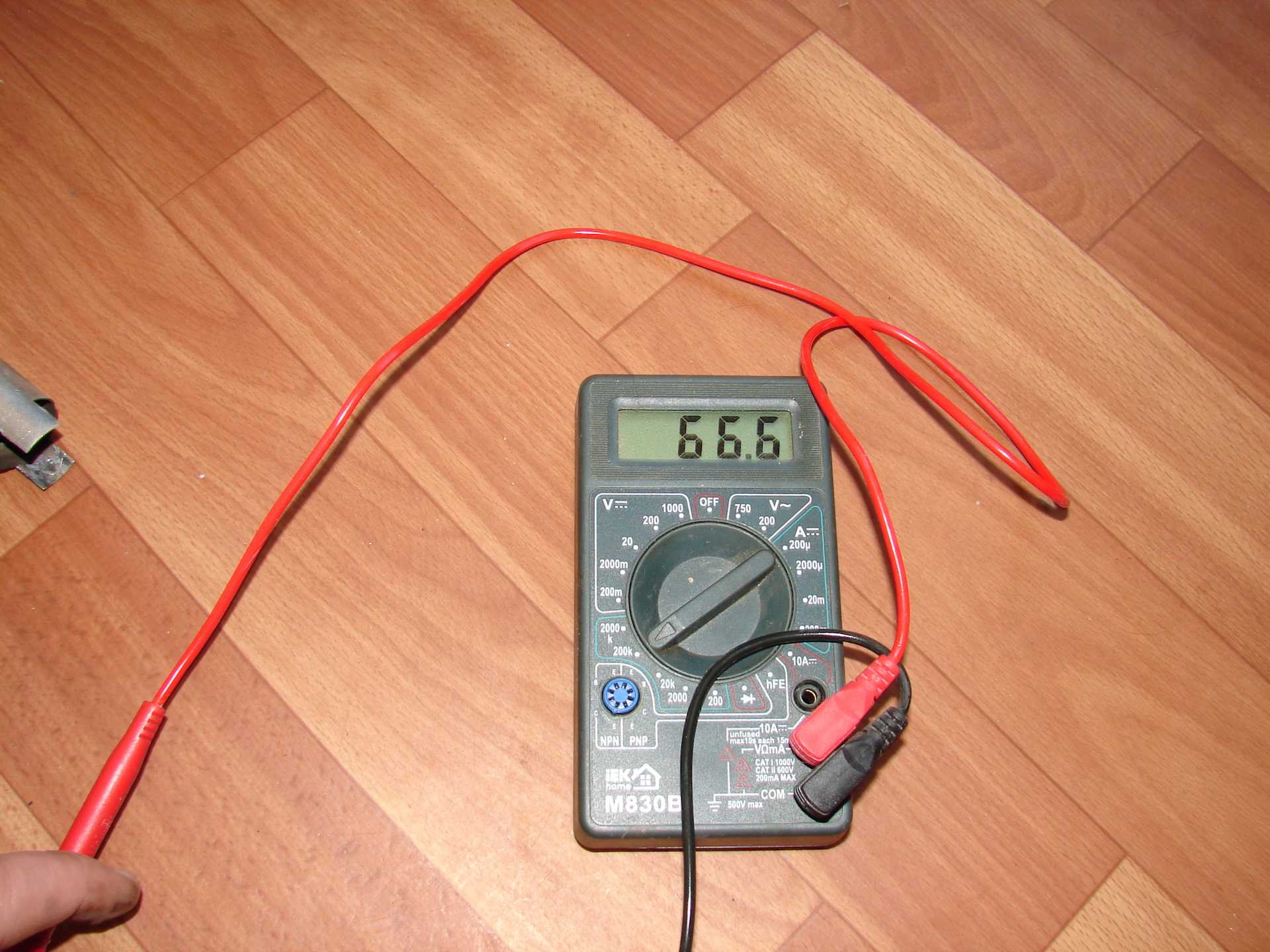

После подготовки можно приступить к проверке. Щупы мультиметра соединить с оголенными концами провода. Сигнал есть – проводник целый.

Проводка в квартире

В данном случае для каждой комнаты выделена отдельная электропроводка, которая питается через автоматический выключатель от щитка.

Если пропало электричество в квартире, первое, что нужно проверить – распределительный щит.

Электропроводка в доме питается через автоматический выключатель.

В случае когда автоматы не выключились, поломка скорее всего кроется в приемнике или в комнатном рубильнике лампы. А если защита сработала, необходимо проверить всю проводку.

Первое, что выходит из строя – сама розетка. Выявить дефекты в ней можно визуально, вынув ее из подрозетника. Но диагностику лучше выполнить при помощи приборов.

Если и она в рабочем состоянии, проверяется распределительная коробка. Она находится поблизости от розетки. В коробке укомплектованы скрутки проводников: фаза, земля и ноль. Одним щупом мультиметра нужно поочередно прикасаться к контактам в розетке, а другим – к оголенным концам скруток. Так выявляется поврежденный проводник.

Проверка целостности цепи

Для прозвонки цепи необходимо проверить каждый элемент, входящий в нее. Щупы мультиметра нужно соединить с разными концами одного провода, таким образом замкнув его. Раздался звук – с проводником все в порядке, в противном случае требуется замена.

Прозвонка длинного проводника

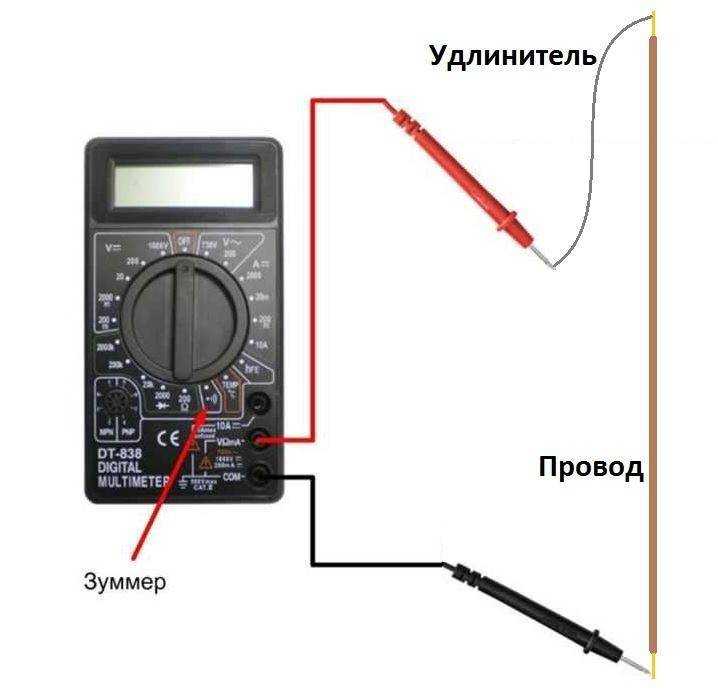

Бывают случаи, когда необходимо узнать, не поврежден ли провод, концы которого находятся далеко друг от друга. Тогда для проверки используют заземление. Нужно один конец проверяемой жилы соединить с землей при помощи металлического стержня, а щупами мультиметра прикоснуться к другому концу и к заземляющему проводу.

Для проверки длинного проводника можно использовать заземление.

Получается замкнутая цепь, в которой земля является проводником.

Как прозвонить провод в автомобиле

Прозвонка электроники в машине проводится так же, как и в других случаях: прикосновением щупов тестера к концам проводника

Важно перед проверкой включить двигатель на холостых оборотах. В случае когда для прозвона доступен только один контакт, второй щуп тестера накидывают на массу (металлический корпус автомобиля). Он выполняет функцию заземления

Он выполняет функцию заземления.

Предохранитель

Это устройство, которое предотвращает перегрев элементов в цепи. Оно имеет вид маленькой пластины или цилиндра с тонким кабелем внутри. Для его тестирования щупы мультиметра прикладываются к разным сторонам. На режиме «прозвонка» при условии целостности предохранителя должен раздаваться звук.

На режиме «определение сопротивления» на экране тестера: «0» – нет разрыва, «1» – повреждение проводника.

Лампы

При проверке нужно один щуп тестера подсоединить к центральному контакту, а второй – к боковому. Диагностика также проходит в режиме прозвонки.

Подобная проверка может производиться только с винтовым цоколем.

Диоды и светодиоды

В диоде полярность обусловлена анодом и катодом. Поэтому он проводит ток в одном направлении. Для проверки элемента на тестере выставляется соответствующий режим. К полюсам диода прикасаются щупами мультиметра, а потом меняют их местами.

Если в результате одной проверки тестер показал «0», а во время другой «1» – элемент исправен.

У светодиода полярность обратная. При касании плюсовым контактом к аноду, а минусовым к катоду он загорается. Когда меняют положение проводов тестера, напряжение исчезает. Так определяется, что светодиод в рабочем состоянии.

Конструкции и расположение кабеля

Система обогрева пола, созданная из электрокабеля или инфракрасной пленки, в любом случае имеет определенные элементы. Это непосредственно сам греющий кабель, который является источником тепла, термодатчик, снимающий показатели температуры нагрева провода, а также терморегулятор, который отвечает за соединение всех элементов пола в единое целое и регулирует процессы его включения/выключения в зависимости от уровня нагрева кабеля.

Кабельный теплый пол

Кабель для теплого пола

Терморегулятор или термостат выглядит как небольшой выключатель, он регулирует величину напряжения, которое подается на провода. Подключение его производится к обычной электросети при помощи двух проводов – фазного и нулевого. Прибор регулирует напряжение автоматически, оно подается на нагревательный кабель сразу же, как только полы в помещении остывают. За нагревом полов следит термодатчик, который устанавливается в непосредственной близости от кабеля и заливается стяжкой.

Схема подключения электрического теплого пола

Кабель, используемый во время обустройства теплого пола, можно разделить на два типа – это резистивный и саморегулирующий. Последний сам реагирует на изменение температуры и меняет уровень сопротивления. А вот резистивный кабель этой способностью не обладает.

Кабель для теплого пола — резистивный и саморегулирующийся

Для создания теплого пола можно использовать единый двужильный кабель или же два одножильных, имеющих параллельное расположение. Первый – это имеющая заглушку с одной стороны сетка, состоящая из проводов. Резать такой кабель нельзя и он не может укладываться в стяжку там, где будет стоять крупногабаритная мебель или техника.

Строение двухжильного греющего кабеля для теплого пола

А вот что касается одножильных кабелей, то их резать можно как угодно – с изоляцией беды не произойдет. Да и ИК полы можно подрезать по размерам нуждающейся в обогреве площади, но только – по строго обозначенным линиям.

Подключение теплого пола к терморегулятору

Проверка напряжения от автоматов до термостата

Бывает и так, что нагревающиеся элементы проверены при покупке, и потребитель убедился, что они полностью исправны. Но, после включения в сеть, пол в квартире остается холодным. Прежде чем искать неисправность, нужно убедиться в правильности выставленных настроек на термостате и в отсутствии проблем с электричеством в сети. Если индикатор терморегулятора бездействует, есть необходимость проверить включены ли автоматы в электрощитке. Возможно, что их просто забыли включить после завершения монтажа полов, а может быть их выбило.

Если автоматы включены и в сети есть напряжение, надо убедиться в исправности проводки, идущей к терморегулятору. Для этого сеть нужно обесточить и замерить мультиметром сопротивление. Если сопротивление будет равно нулю, значит искать повреждение нужно именно на этом отрезке. Если же стрелка мультиметра или дисплей выдадут наличие в проводе сопротивления, значит он в порядке и проблему необходимо искать дальше. И стоит начать с термостата.

Что такое греющий кабель?

Система кабельного обогрева как жилых, так и нежилых помещений получает все большее распространение. Целью применения греющего кабеля является сохранение необходимого температурного режима. Кабель, который преобразует электрическую энергию в тепловую, называется греющим. Кабельная система обогрева помогает сделать жизнь более комфортной.

Греющий кабель – принцип работы и применение

Современный греющий кабель функционирует как любой электронагревательный прибор. Чем выше сопротивление материала прохождению электрического тока, тем больше тепловой энергии выделяется на нагревательном элементе. Устройство подсоединяется к электрической сети, имеющей напряжение 220 В, и при прохождении электричества через него выделяет тепло. Применение греющего кабеля может быть в таких областях:

подогрев пола, стен и потолков;
поддержание температурного режима для твердеющего бетона становится особенно актуальным в холодных погодных условиях;
устранение обледенения кровли, водосточных труб и лестниц;
обогревание зеркал для устранения конденсата;
обогрев почвы широко применяется в теплицах;
предотвращение промерзания водосточных и канализационных труб;
поддержка нужной температуры жидкости и воды, и так далее.

Датчик температуры теплого пола: забыли установить, неисправен, установлен неправильно, невозможно извлечь для замены

Датчик температуры теплого пола является одной из важнейших частей системы теплого пола. Как правило, датчик устанавливается в изолированной гофрированной трубке между петлями греющего кабеля в области обогрева. Датчик реагирует на изменение температуры теплого пола, сообщая эту информацию терморегулятору.

Но что делать, если кафельная плитка уже положена, а датчик установлен неправильно, он не работает и его не поменять, или датчик вообще отсутствует, т.к. его просто забыли установить? О том, что можно сделать, чтобы не ломать плитку и не перестилать весь пол, мы расскажем в этой статье.

Для начала расскажем о наиболее частых проблемах с датчиками теплого пола, которые на первый взгляд могут показаться кажутся неразрешимыми.

Проблема 1. Теплый пол отлично работал, пока выносной датчик температуры пола не вышел из строя. Как диагностировать выход датчика из строя можно узнать в нашей статье Как проверить теплый пол: измерение сопротивления датчика температуры. При попытке заменить датчик обнаружилось, что его вытащить невозможно, т.к. датчик оказался просто замурован в полу или втиснут в ту же трубу, что и холодный конец греющего кабеля.

Проблема 2. Теплый пол греет плохо, т.к. терморегулятор отключает его раньше, чем пол успевает нагреться до комфортной температуры. Вероятно, датчик и тут установлен неправильно и лежит слишком близко к греющему кабелю.

Проблема 3. Датчик температуры вообще забыли установить, а плиточник уже уложил плитку.

Можно ли что-то сделать во всех этих случаях, которые, к сожалению, случаются достаточно часто, не прибегая к переделке всего пола? Ниже приведем пару возможных решений этих проблем. Для выбора оптимального рекомендуем вам обратиться к нашим специалистам. Узнайте стоимость замены терморегулятора и посмотрите отзывы и фото ремонтов в разделе Ремонт теплых полов.

Решение 1. Применение терморегулятора в режиме контроля температуры воздуха или в режиме регулятора мощности.

Наиболее простым решением будет использование терморегулятора со встроенным датчиком температуры воздуха, который будет выключать греющий кабель, когда воздух прогреется до установленной температуры. Если у вас именно такой терморегулятор и такой режим работы вам подходит, вам повезло! Но что делать, если хочется использовать теплый пол не для обогрева помещения, а только для подогрева пола до комфортной температуры? В этом случае производители систем теплого пола рекомендуют использовать терморегуляторы с т.н. режимом регулятора мощности. Желаемая мощность выставляется в пределах 0-100% (наиболее комфортное значение можно подобрать опытным путем). Термостат будет работать в этом режиме как таймер. Например, при выставлении 80%, в течение 10 минут он будет подавать питание на греющий кабель 8 минут, а 2 минуты нет.

Новый термостат OCD4 (OJ Electronics, Дания) может работать в обоих этих режимах и рекомендуется к покупке, если данное решение вам подходит.

Если необходимо более бюджетное решение, рекомендуем обратить внимание на термостат terneo st (DS Electronics), который в случае отсутствия датчика температуры автоматически работает в режиме таймера (регулировки нагрузки), описанном выше. Решение 2. Применение терморегулятора с ИК-датчиком температуры пола

Применение терморегулятора с ИК-датчиком температуры пола

Решение 2. Применение терморегулятора с ИК-датчиком температуры пола.

Некоторые модели терморегуляторов, например термостат OTD2 (OJ Electronics, Дания), имеют выносной инфракрасный датчик для определения температуры пола. Датчик как правило питается от батарейки и может крепиться к стене благодаря липучке.

У вас сломался теплый пол? Мы починим! Укажите контактные данные в форме обратной связи или позвоните по тел. 309-7-123 с 9:30 до 21:30 в любой день, без выходных!

Инструменты и приборы, необходимые для проверки

Первое, что проверяется после укладки теплого пола – это исправность электропроводки. Во избежание дальнейших проблем, уже во время кладки учитывается расположение мебели – под ней закладка нагревающего элемента не предусмотрена. В расчет берется также нагрузка на электросеть, в зависимости от требований к температуре: умеренной или повышенной. Проверка теплого пола осуществляется при помощи тестера и мультиметра:

Измеряются показатели нагревательного элемента
Тестируется нагрузка на сеть
Проверяется исправность датчика и терморегулятора
Параллельно с этими действиями – составляется карта пола, помечаются места соединительных муфт – для упрощения проведения ремонтных работ, если в таковых далее возникает необходимость.

Проверка работоспособности при покупке и после укладки

Первая проверка осуществляется при покупке системы. Нужно попросить продавца продемонстрировать функционирование устройства. Если в прилагаемой документации указаны значения сопротивлений матов, желательно проверить их реальные величины мультиметром или тестером. Также можно проверить сопротивление изоляции. Это можно сделать с помощью мультиметра в режиме измерения больших сопротивлений, либо мегаомметром.

После монтажа нагревательных элементов, перед укладкой плитки и перед заливкой стяжки, нужно подключить электрический теплый пол к электропитанию и некоторое время понаблюдать за его работой в разных режимах. Следует убедиться в правильной работе терморегулятора, датчика температуры и в целостности греющего кабеля. При исправной системе, все участки кабеля должны нагреваться равномерно, температура нагрева элементов должна изменяться в соответствии с заданием терморегулятора.

Если есть такая возможность, равномерность прогрева элементов удобнее всего проверить тепловизором, на экране которого видно, работает или нет каждый участок пола. Этот прибор формирует изображение, которое создается инфракрасными лучами, как показано на фото ниже:

На этом этапе, в случае обнаружения при проверке любой неисправности, лучше не искать причину и не пытаться ее устранить. Нужно воспользоваться гарантией и заменить систему.

Теплый пол не греет что делать

Итак, ваш теплый пол отказался греть. Не паникуйте, вполне возможно, что мы столкнулись с мелкой неисправностью, которую легко устранить. Самый простые варианта – это возможное отсутствие электричества на входе; активация автоматического выключателя или же повреждение на линии. Проверить это достаточно просто: зачастую у регуляторов напряжение на входе отображается символами на экране или включением светодиода. Если у вас появились сомнения – вынимайте сам регулятор из подрозетника и померяйте напряжение на выходе.

Если с питанием все нормально, то остается три варианта: неисправность в самом теплом полу, регуляторе или датчике. Ик или резистивный теплый пол вы можете проверить, измерив его сопротивление постоянного тока. Так как нагрузка, которую представляет этот пол, будет носить активный характер, то сопротивление должно соответствовать сопротивлению греющего кабеля. Для этого следует отключить теплый пол от сети и замерить сопротивление между контактами.

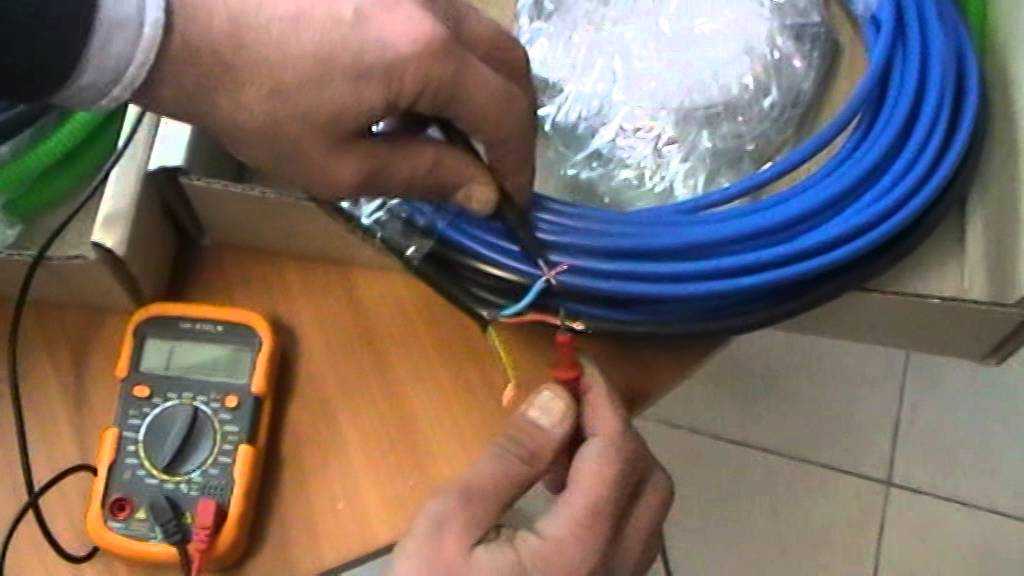

Замеряем сопротивление кабеля или же греющей пленки, затем производим расчёты. Делим напряжение (220 вольт) на полученное нами сопротивление и получаем силу тока, протекающую через пол (I=U/R) . Ток этот вновь умножаем на напряжение (220 вольт) и получается мощность потребления из сети в Ваттах. Затем сравниваем мощность с паспортным значением пола. Если окажется, что пол потребляет большую мощность, то значит проблема в наличии коротких замыканий, вызванных повреждением изоляции. При таком варианте часть пола должна не работать, а вот другая будет греть с увеличенной силой, но скорее, всего недолго, так как увеличенный ток быстро приведет кабель в негодность.

Если потребляемая мощность мала – скорее всего, есть обрыв в цепи, который пропускает электрический ток, но при этом повышает сопротивление этой цепи. Приведет это к снижению эффективности или нестабильной работы пола. Если вам неизвестна паспортная мощность, то можете определить её приблизительно, исходя по расчетам в 150 ватт на один квадратный метр.

Полное отсутствие сопротивления кабеля пола означает, что в цепи короткое замыкание. И если это кабель, заливаемый в пол, то это большая проблема. Вам придется удалять половое покрытие, менять теплый пол и по новой производить укладку. Это еще относительно просто, если на полу ковролин или линолеум. Но гораздо сложнее повторная укладка ламината, паркета или плитки. К сожалению, ремонту кабель, расположенный в полу, поддается крайне редко.

Бесконечное сопротивление нагревательного кабеля может свидетельствовать о обрыве токоведущего провода. Опять же, такая неисправность может вести к необходимости полностью демонтировать пол, чтобы убрать неисправность.

Если с полом все отлично, переходим к датчику. Датчик по своей сути – это терморезистор. У него будет активное сопротивление, исчисляемое килоОмами и измеряемое мультиметром на этих пределах. Но нужно учитывать, что сопротивление датчика будет зависеть от его температуры. Вот, например, для датчика с номинальным сопротивлением в 10 кОм, показания могут изменяться от 22 килоОм при 5 градусах до примерно 6 килоОм с температурой в 40 градусов. Для того чтобы оценить работоспособность датчика, достаточно померять его сопротивление при различной температуре, скажем в холодном состоянии и при поднесении к теплому предмету, например к чащке с горячей водой, утюгу и проч. Определяем пропорцию и критически оцениваем состояние термодатчика. Кстати, некоторые из цифровых регуляторов при неисправности датчика выводят информацию об этом на дисплей.

Датчик в порядке? Проблема в регуляторе. Проверить это можно с помощью того же мультиметра. Итак, подключаем к термостату питание и присоединяем датчик. Выставляем самую высокую температуру. Внутреннее реле должно сразу включиться, и на клеммах для подключения к полу появится напряжение. Теперь выворачиваем ручку регулятора в минимальную температуру. По правилам реле обязано сработать. Вы поймете это по мультиметру – он покажет отсутствие напряжения на выходе клемм. Неисправность регулятора или датчика – это проблемы, позволяющие обойтись «малой кровью», без демонтажа пола. Их не так сложно исправить (особенно по сравнению с заменой теплого пола). Да и стоят эти запасные части недорого.

Как проверить работоспособность терморегулятора?

Посмотрим на примере, как можно проверить, работает ли терморегулятор, при помощи обычной лампочки.

Шаг 1. Терморегулятор подключается к сети с соблюдением всех правил. То есть фазный провод подсоединяется к клемме L, а нулевой – к клемме N. Также подключаются датчик температуры и обычная лампочка, вкрученная в патрон. Она будет являться индикатором нагрузки.

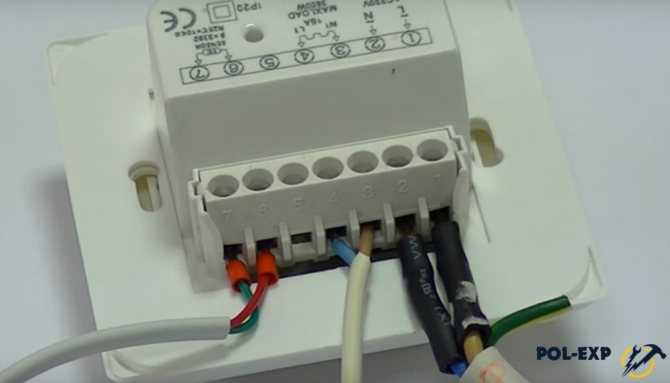

Подключение терморегулятора

Лампочка послужит индикатором нагрузки

Шаг 2. Подключенный к сети терморегулятор включается при помощи тумблера.

Включается терморегулятор

Шаг 3. Рычажок, ответственный за увеличение температуры, устанавливается на максимум.

Задается максимальная температура

Шаг 4. Если терморегулятор исправен, то лампочка загорится.

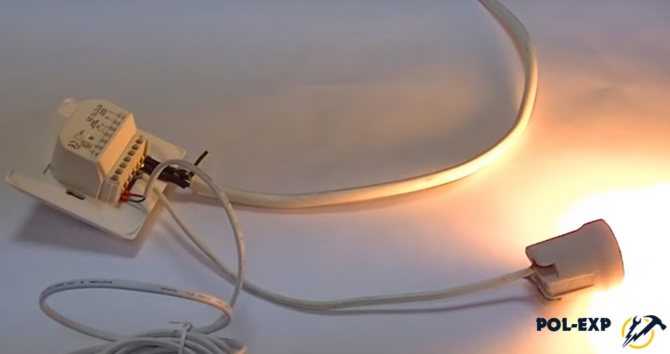

Лампочка загорелась

Шаг 5. При помощи такой схемы можно проверить и датчик температуры. Для этого он берется в руку, а регулятор температуры устанавливается на среднее значение.

При помощи такой схемы можно проверить и датчик температуры

Шаг 6. Регулятор температуры опять поворачивается до более высоких значений. Лампочка снова загорится. Но когда датчик нагреется до температуры человеческого тела, она погаснет.

Лампочка снова загорелась

Шаг 7. После этого систему можно оставить в покое. Через некоторое время лампочка загорится вновь, когда датчик температуры остынет и подаст сигнал терморегулятору.

В очередной раз загорелась лампочка
