Делаем гидравлический расчет системы отопления с помощью программ, готовых форм excel и самостоятельно

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

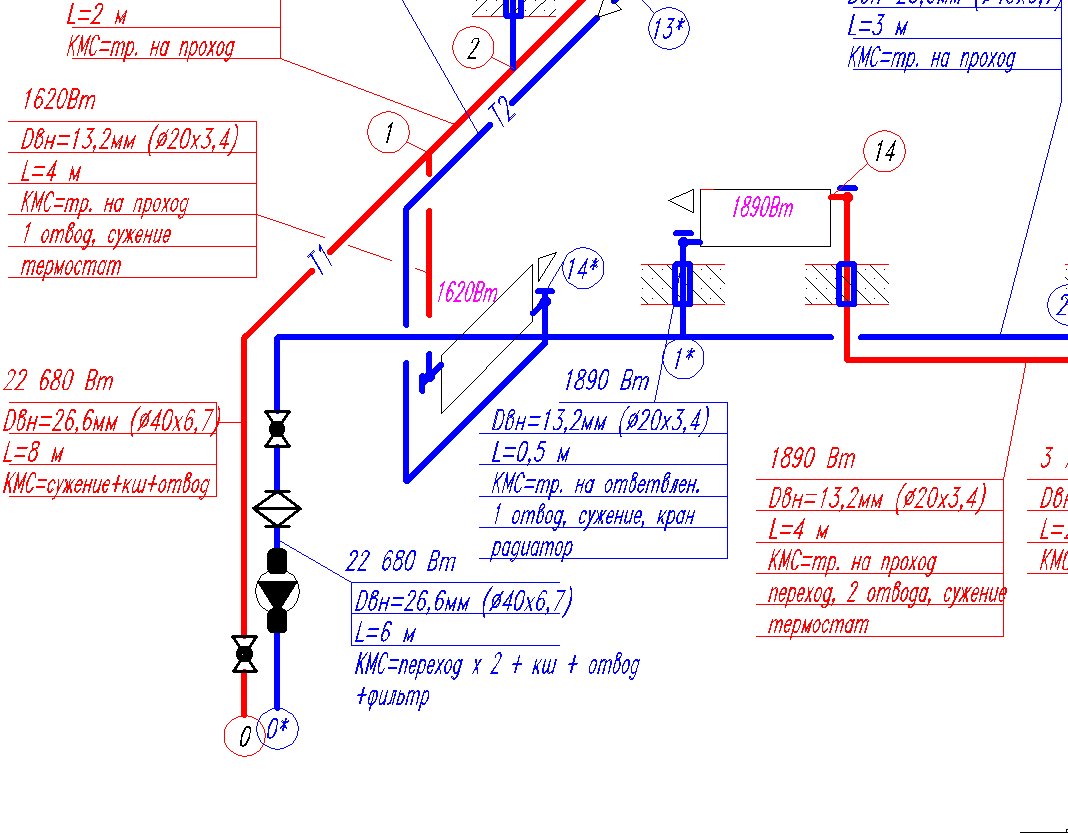

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце R_ср.

Для расчета R_cp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где– давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

– сумма длин участков главного циркуляционного кольца;

– естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где– расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 – Значение в зависимости от расчетной температуры воды в системе отопления

(),C	, кг/(м3К)
85-65	0,6
95-70	0,64
105-70	0,66
115-70	0,68

– естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(t_г – t_о) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение R_ф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где– сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 – Коэффициенты местных сопротивлений

№ п/п	Наименования участков и местных сопротивлений	Значения коэффициентов местных сопротивлений	Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δр_р. Суммарные потери давления по кольцу должны быть меньше величины Δр_р на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 – Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

∑ξ

Z, Па

Rl+Z, Па

Занятие 6

Начальные условия примера

Для более конкретного пояснения всех деталей гидравлического просчёта возьмем конкретный пример обычного жилищного помещения. В наличии имеем классическую 2-комнатную квартиру панельного дома, общей площадью 65,54 м2, которая включает две комнаты, кухню, раздельные туалет и ванная, двойной коридор, спаренный балкон.

После сдачи в эксплуатацию получили следующую информацию относительно готовности квартиры. Описываемая квартира включает обработанные шпаклевкой и грунтом стены из монолитных железо-бетонных конструкций, окна из профиля с двух камерными стеклами, тырсо-прессованные межкомнатные двери, керамическая плитка на полу санузла.

Типичный панельный 9-этажный дом на четыре подъезда. На каждом этаже по 3 квартиры: одна 2-комнатная и две 3-комнатных. Квартира расположена на пятом этаже

Кроме того, представленное жильё уже оснащено медной проводкой, распределителями и отдельным щитком, газовой плитой, ванной, умывальником, унитазом, полотенцесушителем, мойкой.

И самое главное в жилых комнатах, ванной и кухне уже имеются алюминиевые отопительные радиаторы. Вопрос относительно труб и котла остаётся открытым.

https://youtube.com/watch?v=YB1TyD3S1YY

Программа предварительного подбора диаметров трубопровода Flexalen

Главная » Новости » Программа предварительного подбора диаметров трубопровода Flexalen

Программа расчета диаметров

Трубопроводы Flexalex пользуются огромным спросом при создании теплотрасс и систем вoдoснабжeния . Их высокие рабочие характеристики и продолжительный срок эксплуатации позволяют им выдерживать длительную нагрузку в течение десятков лет без необходимости регулярного технического обслуживания. Для удобства своих клиентов компания Thermaflex разработала специальное программное обеспечение, позволяющее произвести тонкий расчет используемых материалов. С учетом условий, в которых они будут использоваться по назначению. Таким образом производитель стремится привлечь большее количество клиентов и улучшить результативность применения теплотрасс. В эти параметры входят предварительно утепленные тpубы, ее производства, и других подобных изделий.

Особенности

Программа, позволяющая осуществить необходимые расчеты, распространяется бесплатно, каждый желающий может перейти на сайт компании Термафлекс и загрузить ее на свой компьютер для дальнейшего использования. На основе введенных в многофункциональный калькулятор данных по способно предоставить такие данные:

• скорость потока (метр в секунду) с учетом внутреннего и наружного диаметра;
• расход воды в литрах на секунду или кубических метрах в час;
• показатель потери давления и температуры в зависимости от длины конструкции;
• температурную нагрузку, которой подвергаются тpубы изнутри и снаружи;
• объем теплоносителя, который может вместить система.

Приложение было разработано не для профессионального использования, однако алгоритмы расчета были разработаны ведущими программистами так, чтобы они результаты максимально соответствовали реальным показателям. Также в программе предусмотрен упрощенный интерфейс, позволяющий использовать ее лицам, не обладающим специальными навыками.

Как использовать

Пользователь должен самостоятельно определить, совместимо ли приложение с его компьютером – во избежание отрицательных последствий следует воспользоваться информацией от разработчика и сравнить с ее с возможностями своего ПК. Основой для написания приложения послужило офисное приложение Microsoft Exсel с применением элементов Visual Basic. Чтобы ПО работало правильно, следует включить такие макросы:

при работе в Microsoft Excel 2003 показатель безопасности макросов не должен превышать средний

Чтобы изменить его, следует открыть верхнее меню, открыть раздел «Сервис», затем перейти в подраздел «Параметры» и открыть окно «Безопасность макросов»; открывая программу в Microsoft Excel 2007 следует обратит внимание на сообщение от системы безопасности. Характерная отметка появляется вверху приложения. Чтобы исправить неполадку, откройте раздел «Параметры», найдите графу «запуск активного содержимого отключен», и разрешите программному средству использовать внутренние скрипты

Чтобы исправить неполадку, откройте раздел «Параметры», найдите графу «запуск активного содержимого отключен», и разрешите программному средству использовать внутренние скрипты.

Подбор диаметров

Чтобы подобрать размеры теплоизолированных тpуб в системе теплоснабжения, запустите приложение « Flехalеn -program rus.xls», и откройте вкладку «Расчет». Далее выберите пункт «Отопление», и введите в открывшемся окне показатель нагрева среды, подаваемой на тpубопровод. Дальше вам нужно будет указать длину теплотрассы в метрах, уровень потребления тепловой энергии в постройке и параметр «дополнительное давление насоса». Чтобы завершить процедуру, нажмите клавишу «Расчет». Используя данные, программа продемонстрирует пользователю все ключевые показатели создаваемой вами теплотрассы. Собранная информация позволит определить, насколько эффективной будет система, и поможет в достижении требуемого показателя энергетической эффективности.

Нюансы

При гидравлическом расчете с помощью компьютера excel – не единственная, хоть и наиболее простая. Для данного вида подсчетов разработаны специализированные программы, с которыми работать значительно проще.

В роли расчетного трубопровода обычно выступает участок, имеющий неизменный расход носителя тепла и постоянный диаметр. Так будет проще получить правильные данные. Он определяется по тепловому балансу помещения.

Нумерация участков должна происходить от теплового источника. Чтобы обозначить узловые точки на трубопроводе, который осуществляет подачу, в местах ответвлений применяют буквы алфавита. На магистралях сборного типа в соответствующих узлах их обозначают штрихами (пример хорошо это иллюстрирует).

Узловые точки на ответвлениях приборных веток обозначаются арабскими цифрами. Каждая соответствует номеру этажа, если применяется система горизонтального типа, или номеру ветки-стояка с приборами, если речь идет о вертикальной системе. В номер всегда входят две цифры – начало и конец участка. Длина трубопроводных участков определяется по плану, который вычерчивается в масштабе. Точность составляет 0,1 м.

Расчет однотрубной системы отопления рекомендуется проводить при одинаковых (постоянных) или различных (переменных) перепадах температуры воды в стояках методом характеристик сопротивления. При этом следует применять верхнюю разводку, при которой обеспечивается движение воды к отопительному прибору «сверху-вниз».

Определение диаметра труб

Для окончательного определения диаметра и толщины отопительных труб осталось обсудить вопрос относительно потерь теплоты.

Максимальное количество тепла уходит из помещения через стены – до 40%, через окна – 15%, пол – 10%, всё остальное через потолок/крышу. Для квартиры характерны потери в основном через окна и балконные модули

Существует несколько видов потерь теплоты в отапливаемых помещениях:

1. Потери давления потока в трубе. Этот параметр прямо пропорционален произведению удельной потери на трение внутри трубы (предоставляет производитель) на общую длину трубы. Но учитывая текущую задачу такие потери можно не учитывать.
2. Потери напора на местных трубных сопротивлениях – издержки теплоты на фитингах и внутри оборудования. Но учитывая условия задачи, небольшое количество фитинг-изгибов и число радиаторов, такими потерями можно пренебречь.
3. Теплопотери исходя из расположения квартиры. Существует ещё один тип тепловых издержек, но они больше связаны с расположением помещения относительного остального здания. Для обычной квартиры, которая находиться в средине дома и соседствует слева/справа/сверху/снизу с другими квартирами, тепловые потери через боковые стены, потолок и пол практически равны “0”.

В расчёт можно только взять потери через фасадную часть квартиры – балкон и центральное окно общей комнаты. Но это вопрос закрывается за счёт дополнения 2-3 секций к каждому из радиаторов.

Значение диаметра труб подбирают по расходу теплоносителя и скорости его циркуляции в отопительной магистрали

Анализируя выше изложенную информацию, стоит отметить что для рассчитанной скорости горячей воды в системе отопления известна табличная скорость перемещения частиц воды относительно стенки трубы в горизонтальном положении 0,3-0,7 м/с.

В помощь мастеру представляем так называемый чек-лист проведения вычислений для типичного гидравлического расчёта системы отопления:

• сбор данных и расчёт мощности котла;
• объём и скорость теплоносителя;
• потери теплоты и диаметр труб.

Иногда при просчёте можно получить достаточно большой диаметр трубы, что бы перекрыть расчётный объём теплоносителя. Эту проблему можно решить увеличением литража котла или добавлением дополнительного расширительного бака.

На нашем сайте есть блок статей, посвященных расчету отопительной системы, советуем ознакомиться:

1. Тепловой расчёт системы отопления: как грамотно сделать расчет нагрузки на систему
2. Расчет водяного отопления: формулы, правила, примеры выполнения
3. Теплотехнический расчет здания: специфика и формулы выполнения вычислений + практические примеры

Расчет диаметра труб системы отопления

Данный расчет производится на основании ряда параметров. Сначала необходимо определить тепловую мощность системы обогрева, потом рассчитать с какой скоростью теплоноситель – горячая вода или другой вид теплоносителя – будет двигаться по трубам. Это поможет максимально точно произвести расчеты и избежать неточностей.

Расчет мощности отопительной системы

Вычисление производятся по формуле. Чтобы высчитать мощность системы обогрева нужно объем обогреваемого помещения умножить на коэффициент теплопотери и на разницу между зимней температурой внутри помещения и за его пределами и затем разделить полученное значение на 860.

Если постройка имеет стандартные параметры, то производить расчет можно в усредненном порядке.

Для определения результирующей температуры необходимо среднюю внешнюю температуру в зимнее время года и внутреннюю не меньше чем это регламентировано санитарными требованиями.

Скорость теплоносителя в системе

По нормативам скорость движения теплоносителя по трубам отопления должна превышать показатель 0,2 метра в секунду. Это требование обусловлено тем, что при более низкой скорости движения из жидкости выделяется воздух, что приводит к воздушным пробкам, которые могут нарушить работу всей системы обогрева.

Верхний уровень скорости не должен превышать 1,5 метра в секунду, поскольку это может привести к шуму в системе.

В целом желательно соблюдать средний барьер скорости, чтобы увеличить циркуляцию и тем самым повысить продуктивность системы. Чаще всего, чтобы добиться этого применяются специальные насосы.

Расчет диаметра трубы системы обогрева

Правильное определение диаметра трубы очень важный момент, поскольку он отвечает за качественную работу всей системы и если произвести неправильный расчет и смонтировать по нему систему, то потом будет невозможно исправить что-то частично. Необходима будет замена всей системы трубопровода. А это существенные расходы. Для того, чтобы не допустить этого нужно подойти к расчету со всей ответственностью.

Расчет диаметра трубы производится с помощью специальной формулы.Она включает в себя:

• искомый диаметр
• тепловую мощность системы
• скорость движения теплоносителя
• разницу между температурой в подаче и обратке отопительной системы.

Эту разницу температур необходимо выбрать исходя из нормативов на вход(не меньше чем 95 градусов) и на обратку (как правило, это 65−70 градусов). Исходя из этого, разница температур обычно принимается как 20 градусов.

Расчёт параметров теплоносителя

Количество теплоносителя в 1 м трубы в зависимости от диаметра

Расчет теплоносителя сводится к определению следующих показателей:

• скорость движения водных масс по трубопроводу с заданными параметрам;
• их средняя температура;
• расход носителя, связанный с требованиями к производительности отопительного оборудования.

Известные формулы расчета параметров теплоносителя (с учетом гидравлики) достаточно сложны и неудобны в практическом применении. В онлайн калькуляторах используется упрощенный подход, позволяющий получить результат с допустимой для этого способа погрешностью

Тем не менее перед началом монтажа важно побеспокоиться о том, чтобы приобрести насос с показателями не ниже расчетных. Лишь в этом случае появляется уверенность в том, что требования к системе по этому критерию выполнены в полной мере и что она способна обогреть помещение до комфортных температур

Автоматизированный гидравлический расчет системы отопления Excel

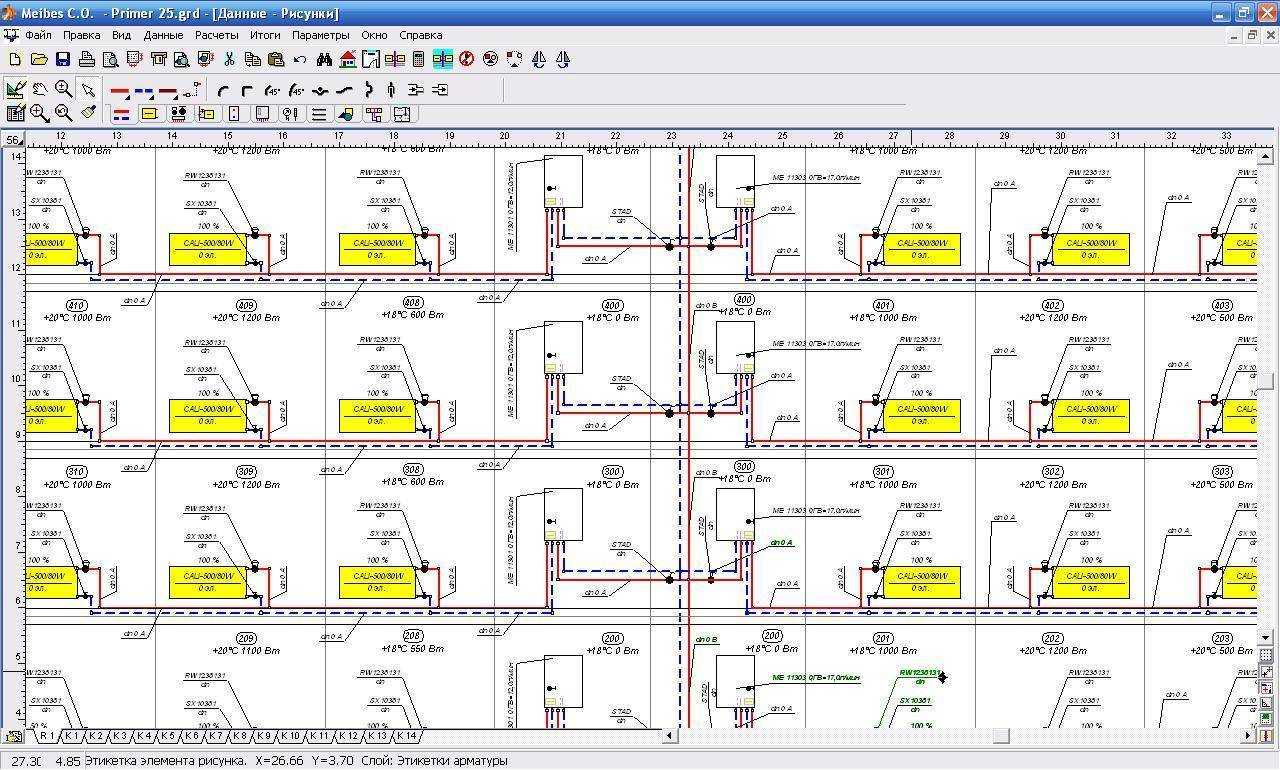

Чтобы было удобнее делать гидравлические расчеты, можно воспользоваться различными компьютерными программами, позволяющими выполнять точные вычисления. Одной из самых таких популярных программ считается Excel.

Кстати, если вы не знаете основ гидравлики, то сделать вам это будет трудно, даже в компьютерных программах. Это связано с тем, что в некоторых из них нет расшифровок формул и вычислений сопротивления в особо сложных цепочках.

Нюансы некоторых программ:

• OvertopCO и DanfossCO могут вести расчеты систем с естественной циркуляцией;
• HERZ C.O. 3.5 – работает по способу расчета удельных потерь давления;
• Potok – отлично справляется с расчетами по изменяющимся перепадам температур по стоякам.

Что касается работы в Excel, то использовать электронные таблицы очень удобно. Нужно просто знать поочередность действий и точные вычислительные формулы. Вначале выбирается нужная ячейка, в которую вводятся данные. Дальнейший расчет происходит путем автоматического применения формул.

Например, для того, чтобы посчитать диаметр труб, нам нужно знать:

• Разницу между горячим и холодным источником тепла для двухтрубной системы или расход жидкости для однотрубной;
• Скорость движения источника тепла и его потока;
• Плотность жидкости и параметры исследуемых участков (их длина в метрах и число находящихся там приборов).

Для расчета размеров труб внутри каждого участка как раз удобно пользоваться экселевскими таблицами.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.

Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.

При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.

Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.

Подающий трубопровод подсоединен к каждому радиатору через входной отвод.

Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.

Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.

Проще выполнить регулировку системы.

Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.

Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Расчет в Excel трубопроводов по формулам теоретической гидравлики.

Рассмотрим порядок и формулы расчета в Excel на примере прямого горизонтального трубопровода длиной 100 метров из трубы ø108 мм с толщиной стенки 4 мм.

Исходные данные:

1. Расход воды через трубопровод G в т/час вводим

в ячейку D4: 45,000

2. Температуру воды на входе в расчетный участок трубопровода  t_вхв °C заносим

в ячейку D5: 95,0

3. Температуру воды на выходе из расчетного участка трубопровода  t_выхв °C записываем

в ячейку D6: 70,0

4. Внутренний диаметр трубопровода  dв мм вписываем

в ячейку D7: 100,0

5. Длину трубопровода  Lв м записываем

в ячейку D8: 100,000

6. Эквивалентную шероховатость внутренних поверхностей труб  ∆ в мм вносим

в ячейку D9:  1,000

Выбранное значение эквивалентной шероховатости соответствует стальным старым заржавевшим трубам, находящимся в эксплуатации много лет.

Эквивалентные шероховатости для других типов и состояний труб приведены на листе «Справка» расчетного файла Excel«gidravlicheskiy-raschet-truboprovodov.xls», ссылка на скачивание которого дана в конце статьи.

7. Сумму коэффициентов местных сопротивлений  Σ(ξ) вписываем

в ячейку D10: 1,89

Мы рассматриваем пример, в котором местные сопротивления присутствуют в виде стыковых сварных швов (9 труб, 8 стыков).

Для ряда основных типов местных сопротивлений данные и формулы расчета представлены на листах «Расчет коэффициентов» и «Справка» файла Excel «gidravlicheskiy-raschet-truboprovodov.xls».

Результаты расчетов:

8.Среднюю температуру воды t_ср в °C вычисляем

в ячейке D12: =(D5+D6)/2 =82,5

t_ср=(t_вх+t_вых)/2

9.Кинематический коэффициент вязкости воды n в cм2/с при температуреt_ср рассчитываем

в ячейке D13: =0,0178/(1+0,0337*D12+0,000221*D12^2) =0,003368

n=0,0178/(1+0,0337*t_ср+0,000221*t_ср2)

10.Среднюю плотность воды ρ в т/м3 при температуреt_ср вычисляем

в ячейке D14: =(-0,003*D12^2-0,1511*D12+1003,1)/1000 =0,970

ρ=(-0,003*t_ср2-0,1511*t_ср+1003, 1)/1000

11.Расход воды через трубопровод G’ в л/мин пересчитываем

в ячейке D15: =D4/D14/60*1000 =773,024

G’=G*1000/(ρ*60)

Этот параметр пересчитан нами в других единицах измерения для облегчения восприятия величины расхода.

12.Скорость воды в трубопроводе vв м/с вычисляем

в ячейке D16: =4*D4/D14/ПИ()/(D7/1000)^2/3600 =1,640

v=4*G/(ρ*π*(d/1000)2*3600)

К ячейкеD16 применено условное форматирование. Если значение скорости не попадает в диапазон 0,25…1,5 м/с, то фон ячейки становится красным, а шрифт белым.

Предельные скорости движения воды приведены на листе «Справка» расчетного файла Excel «gidravlicheskiy-raschet-truboprovodov.xls».

13.Число Рейнольдса Reопределяем

в ячейке D17: =D16*D7/D13*10 =487001,4

Re=v*d*10n

14.Коэффициент гидравлического трения λрассчитываем

в ячейке D18: =ЕСЛИ(D17<=2320;64/D17;ЕСЛИ(D17<=4000; 0,0000147*D17;0,11* (68/D17+D9/D7)^0,25)) =0,035

λ=64Re                             при Re≤2320

λ=0,0000147*Re               при 2320≤Re≤4000

λ=0,11*(68/Re+∆/d)0,25  при Re≥4000

15.Удельные потери давления на трение Rв кг/(см2*м)вычисляем

в ячейке D19: =D18*D16^2*D14/2/9,81/D7*100 =0,004645

R=λ*v2*ρ*100/(2*9,81*d)

16.Потери давления на трение dP_трв кг/см2 и Па находим соответственно

в ячейке D20: =D19*D8 =0,464485

dP_тр=R*L

и в ячейке D21: =D20*9,81*10000 =45565,9

dP_тр=dP_тр*9,81*10000

17.Потери давления в местных сопротивлениях dP_мсв кг/см2 и Па находим соответственно

в ячейке D22: =D10*D16^2*D14*1000/2/9,81/10000 =0,025150

dP_мс=Σ(ξ)*v2*ρ/(2*9,81*10)

и в ячейке D23: =D22*9,81*10000 =2467,2

dP_тр=dP_мс*9,81*10000

18.Расчетные потери давления в трубопроводе dPв кг/см2 и Па находим соответственно

в ячейке D24: =D20+D22 =0,489634

dP=dP_тр+dP_мс

и в ячейке D25: =D24*9,81*10000 =48033,1

dP=dP*9,81*10000

19.Характеристику гидравлического сопротивления трубопровода Sв Па/(т/ч)2 вычисляем

в ячейке D26: =D25/D4^2 =23,720

S=dPG2

Гидравлический расчет в Excel трубопровода по формулам теоретической гидравлики выполнен!
