Как установить вентиляционные трубы: монтажные технологии крепления к стенам и потолку

Правила монтажа вентиляционных элементов

виды крепежа, используемого при монтаже гибких воздуховодов

Перед началом монтажа вентиляционной системы необходимо обследовать помещение и подобрать наилучший метод крепления.

Для крепления металлических воздуховодов используют:

  • хомуты;
  • шпильки;
  • уголки;
  • болты и гайки.

Иногда приходится прибегать к сварочным работам.

Монтаж гибких металлических труб имеет свои правила:

  • Чтобы уменьшить потери давления внутри трубы, монтируют их только в растянутом состоянии;
  • Лишние куски удобнее сразу отрезать;
  • Целесообразнее применять широкие кронштейны, которые не пережимают трубу;
  • Для прохода через стены обязательно используются цельные переходники или гильзы из металла.

Распределите точки подвески, используя следующие правила:

  • на поворотах радиус изгиба должен быть меньше диаметра воздуховода;
  • допускается провисание не более 5 сантиметров на погонный метр;
  • при вертикальной установке трубы между креплениями должно быть расстояние 1 — 1,8 метра.

Соединение круглых воздуходов

Воздуховодные трубы и фитинги стыкуются не как в канализации: гладкий конец – труба вставляются в ответную часть – раструб.

Несколько иначе дело обстоит в вентиляционных системах. Оба конца труб и фитингов одинаковы по форме.
Проблема стыковки решена проще: за счет разницы в диаметрах стыкуемых концов трубы и фитингов.
Так, для круглого сечения внешний диаметр каждого фитинга несколько меньше внутреннего диаметра трубы.
Благодаря этому все фитинги входят внутрь трубы без дополнительных соединителей.

К ним относятся отводы-колена под прямым углом или 45°, тройники (есть исключение – фланцевый тройник: артикул ТФП), и угловой соединитель круглой трубы с прямоугольной: артикул СККП.

Сами трубы соединяются между собой соединителем СКП. Он имеет внешний диаметр, как у фитингов и точно так же входит внутрь круглой трубы.

Фитинги соединяются между собой соединителем FC – отрезком трубы. Который Вы можете отпилить от лишних остатков своих воздуховодов, а не покупать специально.

Более подробно схема соединений круглых труб и фитингов с указанием артикулов приведена ниже.

Пример монтажа углового соединителя круглой и прямоугольной труб СККП:

Несколько слов о гибких гофрированных алюминиевых воздуховодах, широко применяемых в вентиляционных системах.

Они имеют ряд неоспоримых преимуществ перед жёсткими пластмассовыми:

  • Простота монтажа благодаря способности гнуться в любом направлении. Позволяют реализовать более компактные решения в сравнении с жесткими воздуховодами. Часть фитингов, как отводы, вообще не нужны;
  • Компактность складирования в сложенном состоянии (примерно в 6 раз меньше развернутой длины;
  • Высокая коррозионная стойкость алюминия в сравнении со стальными воздуховодами;
  • Стойкость к высоким температурам (до +250°С), к возгоранию;

Соединяются при помощи соединительных элементов SK из полистирола соответствующего диаметра.

Выпускаемые диаметры от 80 до 315 мм, наш ассортимент пока 100, 125 мм. Остальные – под заказ.
Максимальная длина в развернутом состоянии – до 3-х метров.

Принцип классификации воздуховодов

Воздуховодами называют систему труб, приспособленную для движения по ней воздушного потока и устроенную определенным образом.

Их применяют при монтаже систем вентиляции в домах‚ сети воздуховодов образуют системы вентиляции и кондиционирования‚ с их помощью подключают промышленные и кухонные вытяжки‚ используют в системах воздушного отопления.

Исходя из конструктивного исполнения‚ их делят на круглые и прямоугольные. Круглые воздуховоды эргономичны‚ воздух движется по ним почти бесшумно‚ вибрация при работе незначительная.

Соединяют элементы воздуховода с круглым сечением без использования дополнительных элементов.

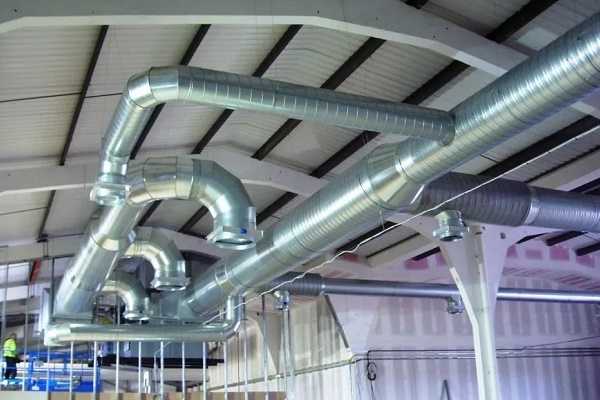

Канальная система вентилирования

Вентиляция предприятия пищевой промышленности

Подключение воздуховода к вытяжке

Решетки на воздуховодах приточной системы

Пластиковый воздуховод на кухне

Воздуховод в подвале частного дома

Воздуховоды с вытяжкой в предбаннике

Прокладка воздуховодов за фальш-потолком

Прямоугольное сечение воздуховода предпочтительнее тогда, когда систему нужно сделать незаметной, спрятав ее под отделкой.

Этим и удовлетворительным уровнем пропускной способности обусловлен их выбор при устройстве системы вентиляции в жилых домах. Кроме того, воздуховоды бывают жесткими и гибкими.

Металлические воздуховоды с прямоугольной формой сечения в разрезе имеют типовые размеры‚ колеблющиеся в пределах от 10 х 10 до 400 х 320 см. Прямые звенья имеют длину от 1 до 2.5 м

У первых сечение может быть как круглым‚ так и прямоугольным‚ а вторые в разрезе имеют только круг. Их использование уместно в точках разветвления. Производят гибкие воздуховоды (гофру) в основном из алюминиевой фольги‚ полиэфира‚ хотя есть и изделия из силикона‚ текстиля‚ резины, устойчивой к агрессивной химии.

К вентиляторам‚ приточным и вытяжным анемостатам‚ решеткам их подсоединяют напрямую, но иногда, чтобы связать такой воздуховод с основной системой‚ дополнительно нужны соединительно-монтажные детали.

Внутри поверхность гибких воздуховодов не отличается особой гладкостью, поэтому повышенное аэродинамическое сопротивление создает дополнительные шумы.

Гибкие воздуховоды могут быть как каркасными‚ так и бескаркасными. Каркас образует проволока — полимерная либо стальная. Свитую в пружину проволоку‚ покрывают синтетическим материалом‚ фольгированной лентой или полимером. Этот вид труб иногда оснащают покрытием — теплоизоляционным или шумопоглощающим

Структура у гибких воздуховодов многослойная. Для большей жесткости между слоями размещают стальную проволоку. Наиболее часто вентканалы в жилых домах прокладывают из труб ПВХ‚ обладающих высокими звукопоглощающими и теплоизоляционными характеристиками.

Применяют гофру в тем местах, где скорость движения воздушной массы не превышает 30 м/с‚ а давление не выше 5 т. Па.

Воздуховодные каналы по своей конструкции могут быть встроенными‚ в виде вентиляционных шахт‚ и внешними‚ проложенными по стенам и потолкам. Первые располагают внутри стен.

Чтобы они работали эффективно их поверхность внутри должна быть максимально гладкой‚ тогда воздух будет циркулировать свободно‚ не натыкаясь ни на какие помехи. Внизу шахта имеет отверстие‚ позволяющее очищать воздуховод.

Подвешенные и приставные короба используют для устройства внешних воздуховодов. Они представляют собой сборку, состоящую из труб и соединителей, различных по размеру и форме. Исходя из такого признака‚ как наличие изоляции‚ воздуховоды бывают изолированными и без изоляции.

Основываясь на дизайне помещений и конструктивных особенностях строения‚ останавливают выбор на каком-то конкретном виде воздуховодов.

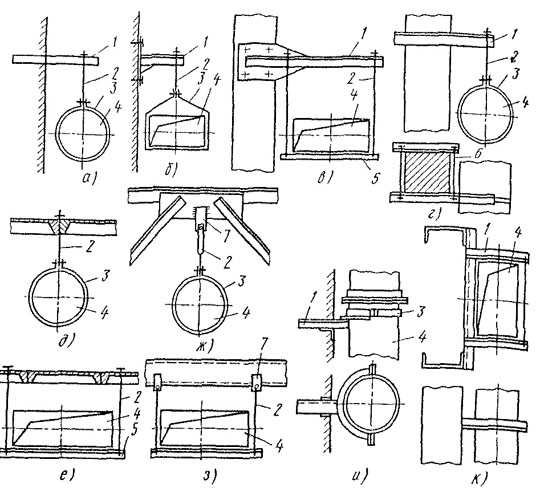

а-з – установка горизонтальных воздуховодных каналов; и-к – вертикальных каналов; а, и – крепление к стенам; б, в, г, к – фиксация к колоннам; д, в – к перекрытиям; е, з – к формам и прогонам. Конструктивные элементы: 1 – консоль; 2 – тяга; 3 – хомут; 4 – воздуховод; 5 – траверса; 6 – стяжной болт; 7 – накладка

Установке системы должен предшествовать качественный аэродинамический расчет. Потребуется определить давление в системе‚ объем воздушных масс‚ проходящих по воздуховоду‚ его сечение‚ тип воздухообмена.

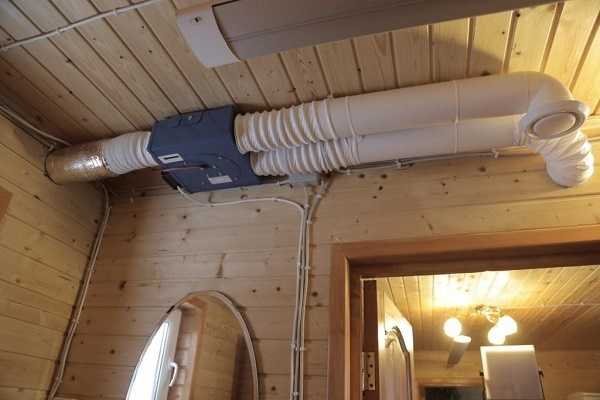

Система вентиляции в частном доме

Проектирование и монтаж системы вентиляции в одноквартирном жилом доме выполняют с учетом требований к эксплуатационным характеристикам

Вентиляция в частном доме может быть, как с естественным, так и с механическим побуждением воздухообмена, с удалением и притоком воздушных масс через воздуховоды. Главное, чтобы в помещениях поддерживалась чистота воздуха.

Отработанные воздушные массы с неприятным запахом или содержащие вредные вещества, например, продукты сгорания топлива, выводятся непосредственно наружу. То есть они не должны каким-либо образом проникать в другие помещения.


Для обеспечения воздухообмена в большом частном доме требуется вентиляционная система, включающая в себя систему воздуховодов, обеспечивающих вывод загрязненных воздушных масс и приток свежего воздуха

Обязательно обеспечивают удаление и приток воздуха в кухне, санузле, котельной. Регламентируется минимальная производительность вентиляционной системы с полным или частичным воздухообменом в заданный промежуток времени.

При организации вентиляционной системы, отвечающей установленным требованиям и способной обеспечить комфортный микроклимат, важно правильно определить конфигурацию воздуховодных магистралей, позаботиться о герметизации вентиляционных отверстий, мест пропуска труб через стены и перекрытия с целью предотвратить возникновение мостиков холода и не допустить проникновения в дом грызунов и насекомых

Монтаж гибкого воздуховода

Монтировать гибкие системы намного проще жестких. Вытяжка над газовой плитой – пример установки. Различают три вида установки систем:

  1. Герметизация. При данном виде соединительный стык системы герметизируют герметиком, и является не единственным способом в горизонтальном монтаже.
  2. Резка. Гибкую вентиляционную трубу по данному варианту установки растягивают. Отмеряют нужную длину, и по витку отрезают необходимую часть.
  3. Соединение. В данном случае воздуховод одевают на соединитель. Как минимум, на соединители должно быть пятисантиметровое присутствие части системы с одной стороны.

Установка гибкого отвода воздуха монтируется с учетом движения  воздуха в системе. Правильно установленная вентиляция уменьшает гул. Этого можно добиться, установив отлично вентиляцию, на котором указан стрелкой поток воздуха.

Аэродинамический расчет воздуховода

Чтобы определить размер воздуховода в разрезе, нужен эскизный вариант воздушной сети. Сначала вычисляют площадь сечения.

Для круглой трубы диаметр находят из формулы:

D = √4S/π

Если сечение прямоугольное его площадь находят, умножив длину стороны на ширину: S = A x B.

Вычислив сечение и применив формулу S = L/3600V, находят объем воздухозамещения L в мᶾ/ч.

Скорость движения воздуха в воздуховоде в районе приточной решетки рекомендуют брать в пределах от 2 до 2.5 м/с для офисов и жилья и от 2.5 до 6 м/с на производстве.

В магистральных воздуховодах — от 3.5 до 6 в первом случае, от 3.5 до 5 — во втором и от 6 до 11 м/с — в третьем. Если скорость будет превышать эти показатели, возрастет уровень шума сверх нормативного значения. Коэффициент 3600 согласовывает между собой секунды и часы.

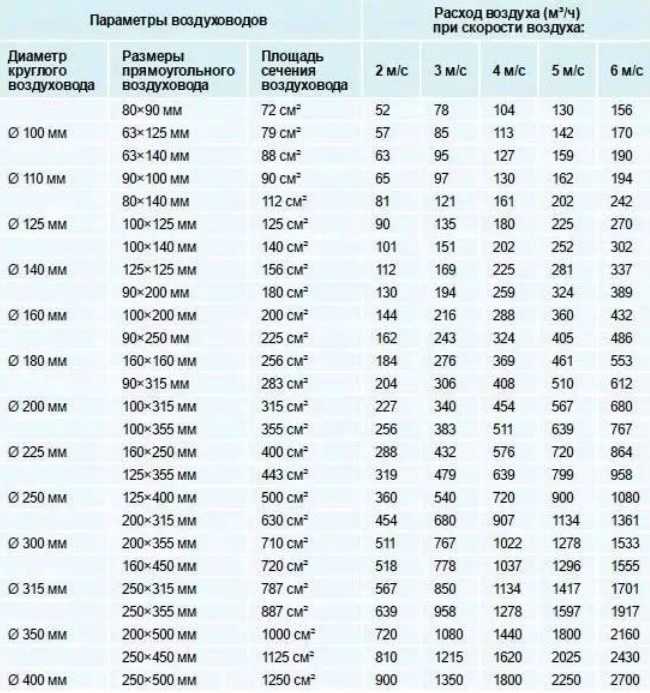

Использование табличных значений упростит процесс расчета. Иногда чтобы уменьшить шум в системе, применяют трубы с сечением, превышающим по размерам расчетную величину. С экономической точки зрения такое решение нерационально. Объемные каналы стоят дороже и крадут пространство

Из таблицы, ориентируясь на скорость воздушного потока, можно взять и ориентировочный расход воздушной массы.

Вам также может быть полезна подробная информация о расчете площади воздуховодов с примерами вычислений, рассмотренная в другой нашей статье.

Правила монтажа воздуховодов

Воздуховоды – это металлические или пластиковые трубы, выводящие и подающие воздух в помещения. Могут иметь как круглое, так и прямоугольное сечение.


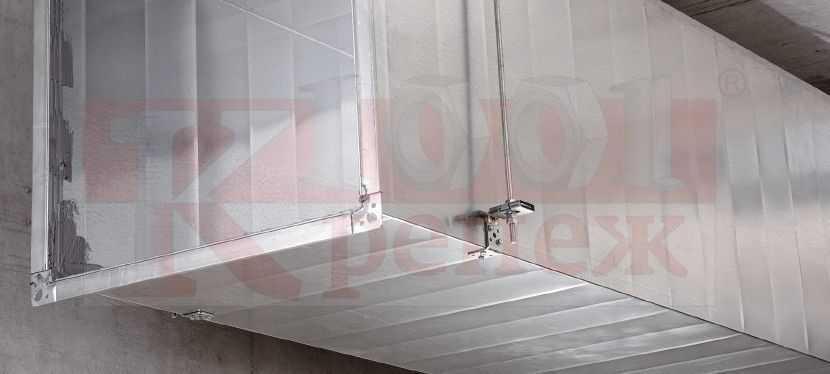

Крепление воздуховода к потолку – ответственный этап, требующий внимательности со стороны монтажника, а также правильного выбора крепежных изделий с учетом размеров, формы сечения и других параметров

Работы по монтажу системы вентиляции включают в себя один из самых ответственных этапов – крепление воздуховодов к несущим строительным конструкциям. Фиксация может осуществляться при помощи различных крепежных элементов – хомутов, консолей, профилей, кронштейнов, скоб, перфоленты. Выбор типа крепления зависит от размера воздушного канала и формы его сечения.

Готовая система воздуховодов должна быть надежна и устойчива к внешним и внутренним нагрузкам, а также ремонтопригодна.

Важно, чтобы она отвечала требованиям безопасности, чтобы оборудование не несло угрозу человеку и не влияло на сохранность самого дома, создаваемый потоками воздуха шум и вибрации не превышали предельно допустимый уровень, а вес воздуховодов не передавался на вентиляторы

Процесс крепления горизонтальной вентиляции

Вся инструкция произведения работ сводится к таким пунктам:

  1. Осмотреть то место, где будет проходить воздуховод.
  2. Разместить на стенах элементы крепления вентиляции.
  3. Установить подъемники и подвезти все детали.
  4. Собрать в блоки все детали, которые находятся по отдельности, и укрепить хомуты, нужные для крепления подвески.
  5. Сборка воздуховодов, применяя фланцевые крепления.
  6. Процесс сборки и крепежа системы на те элементы, которые предварительно были прикреплены к стенам.
  7. Проверить, правильно ли была произведена установка. Соединить тот участок вентиляции, который снова был проведен, учитывая те блоки, которые уже есть в здании.
  8. Убрать все приспособления, которые играют лишь вспомогательную роль, и проверить, как действует система в собранном виде.

Если установку производить под крышей, требуется подача частей и деталей непосредственно к месту монтажа. На месте их самостоятельно соединяют, создавая целые блоки, применяя специальные подставки. Только после этого, используя лебедки, изделие стоит поднять, а фланцы соединить. Предварительно их располагают в тех местах, где это нужно. Участок, который уже собран, устанавливают на место, лебедки передвигаются, и начинается работа со следующим из звеньев. Таким образом, осуществляется весь процесс, пока работа не будет окончательно завершена.

Монтаж воздуховода

В том случае, если сама колонна выполнена в виде решетки, процесс будет осуществляться между раскосами или же по граням. При выборе первого варианта, следует изначально закрепить патрубки и только после этого приступать к основным работам. На место установки вентиляции, ее вводят не целиком, а фрагментами. Второй же из вариантов отличается особенностью сбора крупных блоков, которые впоследствии следует поднять при помощи лебедки и прикрепить кронштейнами.

Другие способы соединения

Фланцевое соединение воздуховодов достаточно надежное, но не особо актуальное в связи с высокой стоимостью. Оно имеет высокий уровень жесткости. С одной стороны это плюс, но с другой – минус, так как при малейших изменениях конфигурации неподходящие детали можно попросту отправить на переплавку.

Есть множество вариантов крепежа такого соединения. Но, самый распространенный – точечная сварка. Этот метод наиболее быстрый и простой. Минус такого соединения в том, что оно не достаточно надежное, в особенности при работе с оцинкованными деталями. Поскольку цинк во время сварки может прогореть, то велика вероятность коррозии сварочного шва, в следствии ослабиться фиксация конструкции. Дабы избежать таких последствий, рекомендуется вместо сварки для крепежа использовать устойчивые к коррозии заклепки.

Монтаж изолированного воздуховода

Благодаря доступной цене востребованной является гибкая вентиляционная система с теплоизоляцией. При установке такой разновидности систем нужно учитывать несколько моментов:

  1. Соединяя две части системы или подсоединения к оборудованию необходим точный замер. По нему будет производиться срез и подгон частей системы.
  2. При одевании трубы на соединитель отжимается изоляционный материал для удобной работы с внутренней составляющей вентиляционного материала.
  3. Стык внутренних частей системы соединяется алюминиевой клейкой лентой.
  4. После герметизации внутренних частей изоляция возвращается на свое место и также соединяется алюминиевой клеевой полоской. Затем закрепляется хомутом из нейлона или металла.

Для того чтобы по каналу вентиляции не передавалась вибрация от вентилятора от его выходного патрубка монтируют прокладку против вибрации.

Понижение турбулентности понижается благодаря протяженности, которая должна быть в 1,5-2 диаметров патрубков на выходе.

Воздухозаборные приспособления, вентиляционную решетку, воздухораспределители монтируют тремя способами:

  1. Используемые изделия устанавливаются внутри канала, благодаря различным переходникам-соединителям круглой и квадратной формы.
  2. Гнущиеся трубы нужны для соединения. Первый конец фиксируется хомутом из нейлона на воздуховоде. Второй конец крепится на вентилятор дымоудаления так, чтобы поворот системы не был больше 90 градусов.
  3. Чтобы распределить силу воздуха на составляющие вентиляции в основном канале делается отверстие. Затем устанавливается нужный переходник, связанный с решеткой распределения.

Рама для крепления двух круглых воздуховодов на кровле

Примечания

1. Запрещается производить самовольную замену конструктивных элементов, которые входят в состав узла, без согласования с представителем компании Вулкан.

2. Перед заказом комплектующих рекомендуется произвести проверочный расчет снеговой и ветровой нагрузки для конкретного объекта поставки, для этого обратитесь в службу технической поддержки компании Вулкан.

3. Узел использовать в качестве опоры на кровле для установки трубопроводов.

4. Исходя из расчета устойчивости при ветровых нагрузках минимальное расстояние между центрами кровельных опор — 500 мм.

5. Запрещается крепление кровельных опор к основанию, при необходимости для опор Вулкан ОП установить дополнительные утяжеляющие блоки.

6. Максимальная компенсация угла наклона кровли — 7°.

7. L*, L1* — размеры зависящие от месторасположения трубы, определить по месту.

8. При монтаже рамы, внимательно следить за попаданием зубцов канальных гаек в зубчатые пазы профиля.

9. 1* — в зависимости от несущей способности и требуемой высоты выбрать типоразмер кровельной опоры Вулкан ОП.

10. 4* — количество и диаметры данной позиции зависят от присоединительных размеров оборудования.

11. 5* — выбор профиля или трубы остается за заводом изготовителем в зависимости от нагрузок.

12. 9* — крепежный элемент, заменяющий сварку для удобства сборки/разборки конструкции.

13. 7* — в зависимости от параметров закрепляемой трубы выбрать тип хомута.

14. Максимальное давление опорой на кровлю не превышает 12,5кПа.

15. Угол наклона маятников — не более 20°.

Нормативные расстояния

Крепление воздушных каналов производится к разным поверхностям:

  • потолочная плита
  • потолочные фермы или несущие элементы, закрепленные на них
  • стены
  • пол

При установке системы необходимо соблюдать следующие нормативы:

  • расстояние от круглых воздуховодов до потолка должно быть не менее 0,1 м, а до стен или иных элементов — не менее 0,05 м
  • расстояние между круглыми воздуховодами и коммуникациями (водоснабжение, вентиляция, газовые магистрали), а также между двумя круглыми воздуховодами не должно быть менее 0,25 м
  • от поверхности воздуховода (круглого или прямоугольного) до электрических проводов должно быть не менее 0,3 м
  • расстояния от поверхности прямоугольных воздуховодов до потолка должны быть не менее 0,1 м (для воздуховодов с шириной до 0,4 м), не менее 0,2 м (для каналов шириной 0,4-0,8 м) и не менее 0,4 м (для воздуховодов шириной 0,8-1,5 м)
  • все соединения каналов выполняются не ближе, чем за 1 м от точки прохода сквозь стены, потолок или иные элементы конструкции здания

Оси воздушных каналов необходимо располагать параллельно плоскостям потолочных плит или стен. Исключениями бывают случаи перехода каналов из одного уровня в другой или при наличии оборудования, выступающих элементов конструкции здания, не позволяющих установить воздуховоды параллельно плоскости строительной конструкции.

Кроме того, допускается установка трубопроводов под уклоном 0,01-0,015 в сторону дренирующих приспособлений, если транспортируемая среда склонна к выпадению конденсата.

Крепление для труб

Крепления для труб инженерных коммуникаций, и в частности канализационных систем, должны быть исключительно надежны. Крепеж должен обеспечить проектное пространственное положение всех трубопроводов, и выдерживать все нагрузки. Канализационные системы испытывают значительную механическую нагрузку из-за одновременного перемещения больших количеств сточных вод с различной температурой. Одномоментно слив может происходить и с горячей водой, когда включают насосы стиральных машин, и холодный из туалетов. При этом на трубу канализации действует не только вес жидкости, но нагрузки с деформациями от температурных перепадов, и эти нагрузки действуют также и на крепление и опоры труб. Еще одна проблема возникает в результате шумовых эффектов при перемещении сточных вод. Шумы слышны через стенки труб, способны резонировать по строительным конструкциям через системы крепления. При неправильном монтаже без учета требований звукоизоляции шумы могут усиливаться и передаваться по трубопроводам на этажи. Обратный вариант ничем не лучше – если посторонние звуки передаются от крепежа на трубопровод, то далее могут транслироваться в все комнаты, имеющие сантехприборы и встроенные канализационные трубы.

Крепления труб должны удовлетворять нескольким основным требованиям:

  • Прочная механическая связь системы трубопроводов, закрепленных на строительные конструкции — с потолками, стенами или полом;
  • Правильное пространственное положение каждого элемента канализационной системы – в части монтажа трубопроводов с заданными уклонами и точного расположения фасонных частей;
  • Вся механика и ударные воздействия от сточных вод, передаваемые на трубопровод, не должны изменять взаимного расположения всех составных элементов системы;
  • При креплении должны учитываться линейные тепловые изменения труб, причем без ограничения, чтобы деформации не привели к созданию внутренних напряжений и в результате поломок труб, стыков труб или фасонных частей, а контролировались;
  • Максимальное снижение шумов, передаваемых от строительных конструкций на трубы и от трубопроводов на конструкции здания;
  • Для вариантов открытого монтажа трубопроводов — крепежная система должна обеспечивать доступ к трубопроводам для контроля, осмотра и профилактики, а также для свободного демонтажа, ремонта, замены системы или участка трубопровода.

Все производители материалов и оборудования для систем канализации учитывают комплектацию монтажными креплениями. Материал крепежных деталей – пластик, металлы и их комбинации. Основные виды крепления для труб – хомуты из пластика с защелками или сантехническими шпильками; стальные хомуты с сантехническими или резьбовыми шпильками.

Круглый или квадратный?

Канальные вентиляторы всегда бывают встроены в воздуховоды, которые, как правило, устанавливаются скрытно: за фальш-потолками, в декоративных колоннах и т.д. При этом форма сечения их каналов может быть разной — как прямоугольной (чаще всего — квадратной), так и круглой. Какое из них предпочтительнее? Сравним:

Вентилятор канальный круглый Вентилятор канальный прямоугольный
Где применяется В воздуховаодах с круглым сечением Используется в профильных прямоугольных воздуховодах
Достоинства Допускает использование гибкого воздуховода Позволяет эффективно использовать даже ограниченное подпотолочное пространство
Недостатки Имеет меньшую, по сравнению с прямоугольным, пропускуную способность Допускает более значительные, чем в круглом воздуховоде, утечки воздуха за счет негорметичности канала

В общем, вариант с круглым сечением более популярен, поскольку он имеет еще одно немаловажное преимущество перед прямоугольным. В прямоугольном воздуходе короб, в котором размещается вентилятор, работае как резонатор — и тем самым увеличивает производимый им шум

Поэтому круглый вариант в этом смысле также предпочтительнее

Поэтому круглый вариант в этом смысле также предпочтительнее.

Конструкция воздуховодов и предъявляемые требования

Движение воздушных потоков внутри здания и снаружи осуществляется по вертикальным и горизонтальным вентиляционным каналам. Монтаж труб вентиляции производится по проектным отметкам, указанным в рабочих чертежах. Правила установки приведены в нормативных сборниках СП 73.13330.2016 и СП 60.13330.2016.

Вентиляционные каналы могут быть выложены внутри капитальных стен или располагаться в помещениях дома под потолком или вдоль стен. Нередко обстоятельства диктуют проектирование воздуховодов снаружи здания.

Бывает, что прокладка воздуховодов производится за пределами здания. Предпосылки к подобному решению связаны в основном с переделкой жилых объектов в коммерческие или производственные

Разделение каналов по функциональности:

  • приточные – по ним в дом поступает свежий воздух;
  • вытяжные – для удаления загрязненных воздушных масс.

При естественной вентиляции в частном доме все вытяжные каналы могут проходить в одной шахте. Для этого помещения с повышенной влажностью, нестабильной температурой и характерным парообразованием, из которых удаляется использованный воздух, проектировщики стараются расположить рядом друг с другом.

К вентиляционным каналам предъявляется целый ряд требований:

  • герметичность;
  • бесшумность;
  • компактность, расположение в скрытых частях дома;
  • прочность, долговечность.

В ходе монтажа из отдельных типовых деталей создается пространственная структура воздуховодов. Для ее строительства применяют кроме прямолинейных элементов дополнительные фасонные части.

Отвод служит для поворота канала на 90 градусов. Тройник и крестовина предназначены для создания ответвлений от магистрали. Зонты предотвращают попадание в трубу мусора и атмосферных осадков. Ниппель соединяет все части между собой

По внешней конфигурации применяют круглые и прямоугольные воздуховоды. Трубы с цилиндрическими формами имеют оптимальные данные для беспрепятственного движения воздушных масс. Прямоугольные короба позволяют экономить свободное пространство, их легко спрятать за фальшь-стенами и подвесными потолками.

Воздухопроводы бывают жесткими и гибкими. Жесткие магистрали изготавливают и в круглом и прямоугольном варианте по ВСН 353-86, ТУ-36-736-93.

Для жесткого варианта используются материалы:

  • холоднокатаная оцинкованная сталь – 0,5 – 1,0 мм;
  • горячекатаная тонколистовая сталь – 0,5 – 1,0 мм;
  • полимеры – 1,0 – 1,5 мм.

Для влажных помещений подойдут воздуховоды из пластика или из нержавеющей стали толщиной 1,5 – 2,0 мм. В химически активных зонах применяют трубы из металлопластика, алюминия и его сплавов.

Гибкие каналы выполняют в виде труб из мягкого материала. Их часто используют как удобные вставки для присоединения жестких воздуховодов к вентиляционному оборудованию.

На поперечном сечении хорошо видна многослойная структура гибкого утепленного канала: мягкая оболочка, армирующий пластиковый или металлический каркас. Послушность трубам придают материалы: алюминиевая фольга, полиэфир, силикон, текстиль, резина

Изгибающиеся вентиляционные каналы подходят для перемещения воздуха с небольшой скоростью и давлением.

В жилых домах часто монтируют вентиляционные трубы из ПВХ с высокими тепло- и звукоизоляционными свойствами.

Типовые детали из поливинилхлорида соединяют с помощью:

  • неразъемных контактов – сварки встык или приварных муфт;
  • разъемных элементов – фланцев, муфт, раструбов.

Крепления к воздуховодам из ПВХ применяют как подвесные, так и опорные.

Теплоизоляция защищает вентиляционные каналы от образования конденсата. В основном это касается производственных и неотапливаемых помещений. Для частных домов и офисов теплоизоляция применяется при утеплении вентиляции на чердаке. Звукоизоляция труб выполняется в жилых комнатах.

Обязательно выполняется заземление металлических вентиляционных труб для снятия накапливающегося статического напряжения.

Некоторые нюансы и пункты СНиП

Эффективная шумоизоляция воздуховодов.

Сегодня именно CНиП регламентируют правильное проведение работ по обустройству воздуховодов. Пособие 7.91 к СНиП 2.0 позволяет создавать системы на основе данных, которые в нем указаны. Только в соответствии с ними вся работа будет проведена правильно, а в итоге получится ожидаемый результат. Данное пособие предназначено для специалистов, которые работают с системами вентиляции, кондиционирования и отопления. Разумеется, пособие могут использовать и любители, которые решили соорудить в доме подобные конструкции самостоятельно. Об основных пунктах данного приложения к СНиП стоит поговорить более подробно.

Здесь обязательно должны приниматься соответствующие меры по защите здания от проникновения огня. Все это закладывается в техническую документацию проекта.

К мерам и средствам защиты от распространения огня относится:

  • размещение всех воздуховодов и сопутствующих систем в пределах одного пожарозащищенного участка здания;
  • ограничения по соединению в общую систем воздуховодов, которые имеют различную степень пожаробезопасности и взрывоопасности;
  • применение огнестойких материалов при проектировании систем кондиционирования, отопления и вентиляции;
  • применение специальной системы клапанов, которые при необходимости можно будет перекрывать для ограничения распространения огня по воздуховодам.

Существует несколько основных систем размещения воздуховодов и сопутствующего оборудования. Если воздушные затворы на ответвлениях располагаются за коллектором, то они имеют пониженную степень пожарной безопасности. Однако это вовсе не означает, что их нельзя использовать на практике. Они достаточно широко распространены ввиду своей простоты.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Понравилась статья? Поделиться с друзьями:
Стильный дом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
