Как выложить дымоход из кирпича своими руками

Как сделать дымовую трубу из кирпича.

Наши деды-прадеды придумали для дымовой трубы выдру и тумбу.

Выдра нужна для того чтобы оставить соединение кровли и трубы подвижным и при этом, сделать его герметичным.

Подвижность этого узла очень важна в деревянных домах.

Все мы знаем, что срубы дают усадку, да и вообще небольшие движения для деревянного дома частое явление.

Герметики не удерживаются на соединении кирпичной трубы и кровли деревянного дома, нужна выдра.

Выдра с тумбой – простой и надёжный, дедовский способ.

ВЫДРА – часть оголовка, выложенного таким образом, чтобы образовался выступ, кирпичный напуск, устраиваемый в трубе сверх крыши, в месте примыкания кровли к трубе.

Когда труба выходит сквозь крышу, то кладку наружных стен утолщают. Образуемое утолщение называют тумбой трубы.

Между крышей и трубой кругом идет выемка, которая называется выдрой. Под выдру и подходит железо крыши или черепица.

Выдра служит для предохранения чердака от проникновения в него снега и дождя.

Преимущества и недостатки кирпичных дымоходов

Начнем с преимуществ кирпичных дымоотводных труб:

Основной из них – длительный срок эксплуатации. Можно привести много примеров, в которых дымоходы из кирпича прослужили уже более 1000 лет.
Теплопроводность и теплоемкость кирпича позволяет дымоотводу выступать в качестве дополнительного отопительного элемента. Это актуально в домах в несколько этажей, особенно для мансарды.
Эстетические качества кирпича надо также поставить в категории «плюсов» этого вида конструкции. Этот строительный материал прекрасно впишется в любой дизайн интерьера дома.

Кирпичный дымоход в интерьере частного домаИсточник orchardo.ru

В принципе, на этом преимущества заканчиваются. Остальное только минусы:

Сложность кладки печной трубы над крышей и по всей остальной высоте.
Возведение кирпичной конструкции занимает много времени.
Это тяжелое сооружения, под которое нужно залить прочное и надежное основание. А это дополнительные затраты.
Если печь с дымоходом возводится в уже эксплуатируемом здании, то придется проводить перестройку многих помещений с проделыванием отверстий в перекрытиях и кровле.
Кирпичные дымоходы нельзя эксплуатировать над печами, угарные газы которых имеют низкую температуру. К примеру, над пиролизными котлами. Потому что внутри трубы будет образовываться кислотный конденсат, который просто «разъест» кирпич, приведя его в негодное состояние. А это не так далеко от разрушения дымохода.
Большая конструкция в сечении занимает достаточно большое пространство в комнате.
Прямоугольная форма внутреннего сечения шахты – это не самый лучший вариант. По круглому сечению дым и газы отходят лучше, а значит, и тяга у таких дымоходов лучше. В частных домах собрать трубы круглого сечения не получится.

Прямоугольное сечение – не лучший вариант для отведения угарных газовИсточник mosnovosty.ru

Надо отметить, что самый сложный момент – это проход конструкции из кирпичей сквозь перекрытие постройки и кровельное покрытие. Здесь приходится учитывать требования СНиПа и правил пожарной безопасности. Главное – грамотно провести изоляцию, особенно это касается узлов здания, сооруженных из горючих материалов. А это обычно стропильная система крыши.

Выбор оптимальной формы дымохода

Цилиндрическая форма трубы является наиболее приемлемой, поскольку она позволяет соблюдать строгий регламент при укладке дымохода из кирпича и при его эксплуатации. Для трубы из кирпича должен быть подобран оптимальный размер сечения. Зачастую оно бывает квадратным, но неравномерность прогрева в углах канала зачастую приводит к неминуемым разрушениям из-за теплового расширения материала для кладки дымохода. Естественная тяга, возникающая в результате неравномерного прогрева, всегда двигается вверх по спирали.

Форма печной трубы из кирпича, минимально противодействующая естественной тяге, представляет собой цилиндр. В любом случае дымоход прямоугольной формы способен привести к возникновению сопротивления, вызванного завихрениями. Это будет сопровождаться дополнительным возникновением гари с сажей. Для каминов либо печей в бане или доме этот эффект расценивается нормально, так как завихрения помогают снимать тепло с выхлопа.

Специалисты не рекомендуют проводить эксперименты при обустройстве кирпичного дымохода для газового котла: требования предполагают исключительно цилиндрическую форму трубы. Экономичность работы современных котлов позволяет разогревать их за максимально короткое время, переводя в щадящий режим работы. В печи не только сжигается большое количество топлива при подаче кислорода, но и отводятся продукты сгорания.

Слишком узкое сечение кирпичного дымохода не позволит обеспечить экономичное функционирование системы котельного отопления. Владельцы загородных домов с каминами или печами в целях экономии не стремятся монтировать трубы, рассчитанные по техническим проектам.

Важные аспекты строительства

После выполнения всех предыдущих этапов следует заняться раскладкой шейки разделки. Для стандартного дымохода будет достаточно выкладки всего из пяти кирпичей.

Итак, как правильно производить построение?

Начало самой разделки. Параметры наружной поверхности будут составлять примерно 600х500 мм. Нужно вставить половинки и четвертинки от целого кирпича. Следует предварительно закупить специальные строительные пластины, которые будут вставляться внутрь. Это поможет ровно проложить канал для выведения дыма.
Строительство третьего ряда. Габариты приблизительно будут равняться 650х550 мм. Стоит подобрать сюда более плотные пластины приблизительно в 80 мм. На этом этапе распушка постепенно начнет приобретать окончательную форму.
Выкладка четвертого и пятого ряда. Применяется целый кирпич. Шестой ряд выкладывается с обязательным соблюдением перевязки и никак иначе.

Чердачные работы

Для чердачной работы следует начать с обустройства основного стояка. Нужно проделать отверстие в поверхности кровли и провести через него оборудование. Это вся часть работы, выполняемая в чердачном помещении. Далее, происходит обустройство части, по которой дымоход выводится на крышу.

Крыша

Как и ранее первостепенный этап работы – выкладка стояка. Не следует забывать о привязках кладки кирпича. Выводится труба приблизительно на три ряда выше уровня кровли, затем можно начинать укладывать выдру.

Выдра

Выкладывать этот этап требуется в девять или более рядов. Каждый последующий больше предыдущего на четверть от целого кирпича. Следует точно придерживаться размеров дымового протока — он не должен ни расшириться, ни сузиться. Выступ будет иметь направление вперед. Края дымохода остаются на своем месте. Посредством выдвинутых вперед кирпичей, выдра будет расширяться по ширине приблизительно в третьем укладе. В четвертом ряду в длину должны стать больше выступы с боков. Пятый по счету ряд должен закрыть щель между кровлей и выстроенной кладкой дымохода.

Шестой ряд закроет образовавшиеся боковые открытые зоны. Формирование основных выступов завершится на седьмой кладке. Останется только оформление задней части.

Последний, четвертый по счету выступ должен образоваться в ряду под номером восемь. Для формирования правильного дымоотвода нужно внимательно соблюдать установленные перевязки и не нарушать порядок расположения пластин. Девятая кладка идентична восьмой. На этом этапе можно приступить к выкладыванию так называемой шейки дымохода.

Производится это также в несколько рядов. Если говорить точнее, то в три и более ряда. Размер следует подбирать, опираясь, на исходные размеры и высоту дымового канала. Ни в коем случае не следует нарушать правил обустройства дымохода над кровлей здания, поскольку будущая работоспособность и даже безопасность прибора зависят именно от этого. Установленные размеры сохраняются вне зависимости от подобранной модели устройства.

Завершающий этап

Постройка дымохода своими руками почти завершена. Теперь требуется соорудить оголовок. Его можно начинать выкладывать на сформировавшуюся шейку. Выполняется этап в точности так же как и распушка, поэтому составить большого труда это не должно. Когда работа закончена, следует уделить немного времени для подбора флюгарки либо же колпака для дымохода.

https://youtube.com/watch?v=ZhX1sEAVRRI

Кладка дымохода

Какой бы не была высота дома, бани, не важно, высота выводящего канала должна быть не менее 5 метров. Как уже разобрались, дымоход из кирпича следует укладывать только определенным огнеупорным материалом

А для связки, то есть раствор требуется на основе извести или цемента с песком, в зависимости от уровня. Старайтесь делать швы, как можно меньше, в среднем печные дымоходы представляют со швами не более 15 мм.

Кладка кирпичного дымохода

Для формирования выдры или разделки, нужно использовать прутья и арматуру, но учтите, она не должна пересекать сам выводящий канал. Обязательно нужно контролировать толщину кладку для кирпичного дымохода, чтобы ширина, высота, имели одинаковые значения на каждом ряду.

Как уже говорилось, еще на этапе возведения позаботьтесь о штукатурке внутренних стен. Печные дымоходы, в частности, кирпичные, за счет своей шероховатой структуры способны серьезно навредить отводу газов. Со временем скапливается сажа, которая приведет к уменьшению тяги. Поэтому заранее позаботьтесь об этом. Штукатурка, даже легкая, только одних углов позволит значительно продлить срок службы канала без очистки.

При возведении старайтесь избегать частных ошибок:

Недостаточная высота по отношению к крыше, то есть один конек может перекрывать потоки воздуха, отчего легко может образоваться обратная тяга.
Некачественный раствор. Температура может достигать более 800 градусов и постепенно стенки начнут рушиться, если кладка была произведена не только с нарушением нормы, но и с использованием неправильного раствора.
Неравномерность внутренней стены. Поэтому на этапе возведение пользуйтесь уровнем, не только для измерения равномерности кладки, но также проверяйте вертикальные отклонения. Какие-либо перепады внутри трубы, приведут к завихрениям, а соответственно к ухудшению тяги.

Допустимое отклонение рассчитывается исходя из высоты трубы в 2 метра, на них не более 30 градусов наклона.

Кладка печной конструкции

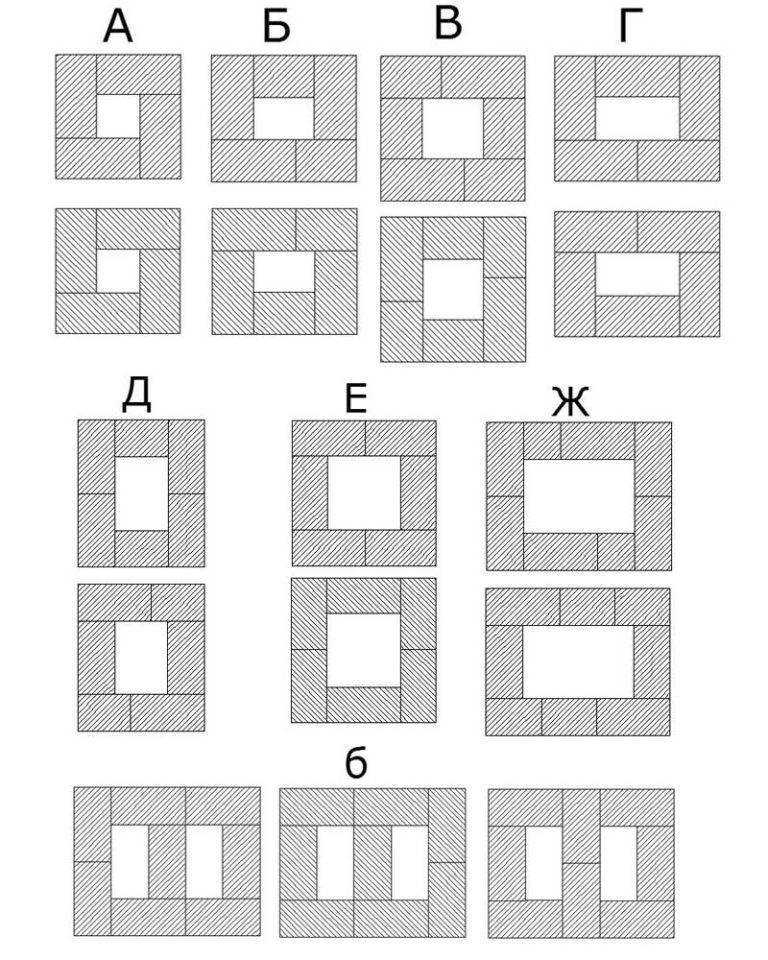

Дымовой канал печи не может быть меньше 130х130 мм. Такое сечение дымохода соответствует печи, имеющей теплоотдачу до 3500 Вт. Для печей большей мощности сечение дымохода должно быть 260х260 мм. В зависимости от размера сечения дымового канала, кладку ведут несколькими способами:

«Четверик» — в 4 кирпича.
«Пятерик» — в 5 кирпичей.
«Шестерик» — в 6 кирпичей.

При самостоятельной кладке дымохода главную трудность представляют места, от которых начинается распушка в районе чердачного перекрытия. Кладка распушки на стволе дымохода начинается с таким расчетом, чтобы она оказалась точно между балками перекрытия. Когда шейка трубы выложена до перекрытия, начинается кладка распушки.

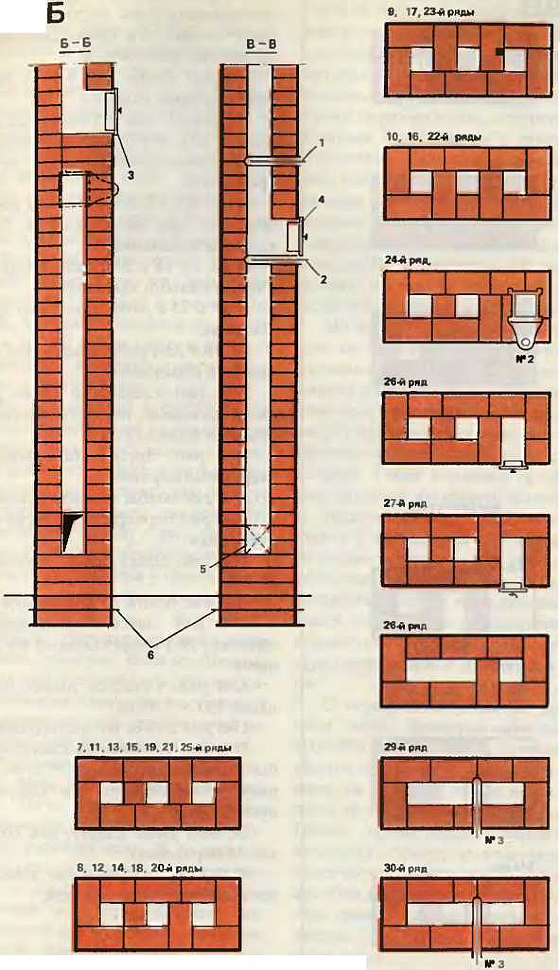

Схема кирпичного дымохода.

Первый ряд выкладывается с «вылетом» на 4 см от ствола дымохода по всему периметру. Далее кладется второй ряд с таким же «вылетом» и сверху третий. На третьем ряду делается кладка кирпича, повторяющая размер нижнего ряда.

Весь фокус заключается в том, чтобы распушка оказалась точно между балками перекрытия. Балки должны лежать вплотную к распушке. Между кирпичами и балками необходимо проложить полоски асбеста.

Контроль вертикали производят по строительному отвесу. Кладка кирпича ведется со смещением швов (т. е. делается перевязка).

Самый сложный этап работы

Это кладка печной трубы выше уровня кровли. Здесь кладку кирпича ведут на раствор из глины и песка с добавлением цемента. Пропорции следующие: 10 литров печного раствора плюс 1 л цементного.

Как только шейка трубы поднялась выше кровли примерно на два кирпича, начинается выкладываение «выдры», то есть второго расширения дымохода. Сложность состоит в том, чтобы каждый ряд кирпича «выдры» шел уступами, повторяя угол кровли.

Напуск начинают с первого ряда. Кладка делается с выпуском кирпича на четверть его ширины с одной стороны шейки трубы. Второй ряд выкладывают с таким же напуском, но уже с трех сторон шейки. Внутренние стенки дымохода идут четко по размерам без каких-либо изменений.

Каждый следующий ряд кирпичной кладки должен обходить шейку трубы, повторяя угол наклона кровли. Таких рядов может быть до 9-ти. Все зависит от угла кровли

Важно, чтобы над крышей было как минимум два ряда кирпичей распушки

После окончания кладки выдры продолжается установка стояка трубы, который заканчивается оголовком. Оголовок выпускают, также как и «выдру», на четверть ширины кирпича и делают кладку в два ряда. На верхнюю часть оголовка кладут раствор цемента, создавая уклон.

Таким образом вода, попадая на оголовок, будет стекать вниз на поверхность кровли. Чтобы вода не стекала по трубе, ее головку закрывают оцинкованным стальным листом.

Конструктивные элементы

Конструктивно печные дымоходы состоят из нескольких участков, каждый из которых имеет свое назначение и технические особенности. Конструкция дымохода представлена следующими элементами:

Шиберной задвижкой.
Изоляцией для трубы.
Балкой с перекрытием.
Распушкой.
Трубным стояком.
Стропилами.
Кровлей.
Выдрой.
Обрешеткой.
Цементным раствором.
Шейкой трубы.
Оголовком.
Железным колпаком.

Основное назначение дымохода – быстрое и безопасное удаление продуктов сгорания топливного материала из топочного отделения наружу. Для этого обеспечивается соединение дымоотводной трубы с внутренними каналами, которыми оснащено печное оборудование.

Распушка – широкая часть дымоотводной трубы, которая располагается на участке ее вывода через перекрытие чердачного помещения. Она предназначена для защиты балок перекрытия от негативного воздействия высоких температур. Толщина стенок составляет от 32 до 40 см, что обеспечивает выполнение качественной изоляции толщиной до 25 см.

Выдра – технически сложный участок дымоходной системы, который служит защитой кровельного материала и трубы от негативного воздействия атмосферных осадков, образования конденсата. Кроме того, она обеспечивает необходимое пространство для настилки гидроизоляционного материала.

Шейка дымоходной трубы – элемент конструкции, который оснащается дымовой задвижкой для регулировки тяги.

Стояк – прямой отрезок трубы, выполненный ровной кладкой, который располагается на чердаке между распушкой и выдрой.

Оголовок – часть дымоотвода, который образует специальный козырек из кирпичной кладки, обеспечивающий необходимую защиту трубы от внешних негативных факторов.

Железный колпак – конструктивный элемент в виде зонта или колпака, располагается над оголовком трубы. Он предназначен для защиты внутреннего дымоотводного канала от засорения.

Виды дымоходов

Для постройки нужно определиться с типом трубы. В зависимости от расположения выделяют:

Коренные трубы. Они имеют своё основание — опираются прямо на фундамент. Могут быть как внутри дома, так и снаружи. Преимущества — возможность подсоединения нескольких отопительных приборов, а также строительство «про запас», с последующим подключением ещё не приобретённого отопительного оборудования. Вариант отлично подойдёт для металлических печей любого типа.

Насадные трубы. Они опираются непосредственно на саму печку, стоящую на фундаменте.

Для металлических печей насадной дымоход лучше не использовать — слишком большая масса приводит к деформациям.

Подвесные трубы. Они опираются на специальный кронштейн, прикреплённый к стене или перекрытиям.

Из кирпича такой дымоход не соорудить, лучше использовать металлические лёгкие трубы, теплоизолированные и зашитые в корпус (сэндвич-дымоходы).

Стеновые трубы. В случае если внешняя стена или простенок выкладываются из кирпича, в ней можно спроектировать канал для выхода дыма. Этот приём применялся при строительстве каменных зданий ещё со времён Римской империи.

Это экономит материал и не скрадывает свободное пространство, трубу можно сделать в несколько этажей без потери прочности. Минусы — при возгорании сажи стена превращается в раскалённый столб, что приводит к пожару, а при постоянном размокании от конденсата труба может разрушиться.

Если из материалов для дымохода железной печи доступен только кирпич, стоит остановиться на варианте коренной или стеновой трубы. Она не давит на саму печь, подключиться можно на различном уровне и не составляет сложностей.

Как сделать дымоход из кирпича для котла?

Требования при возведении дымоходов
Какие размеры должен иметь дымоход?
Правила, которые нужно знать при возведении дымохода
Кладка дымоходной конструкции из кирпича

Дымоход из кирпича для котла должен быть предусмотрен проектом еще перед проведением работ по строительству частного дома. Выбор дымохода будет зависеть от того, какой тип оборудования для отопления планируется использовать. Следовательно, еще на стадии составления проекта надо будет определиться с видом устанавливаемого котла.Дымовая труба из кирпича обходится дешевле, чем конструкции из других материалов. Подобное устройство сможет с легкостью выдерживать высокие температуры продуктов сгорания.

Варианты расположения дымоходной трубы в дом.

Изготовление конструкции требует некоторых навыков. Следует знать, что шероховатость стен будет способствовать накоплению сажи. Поэтому все элементы должны быть гладкими. Не рекомендуется изготавливать устройство прямоугольной формы, так как это затруднит очистку дымоходной конструкции от отложений.

Прежде всего в проекте, а потом уже и во время установки дымохода, независимо от вида применяемого котла, надо будет учесть соотношение потери и выработки тепла. Понадобится определить и чистоту воздуха в комнатах.

Элементы, которые понадобятся для возведения конструкции:

Виды и конструкции

Какой кирпич нужен для дымохода?

Для устройства дымоходов подходит исключительно красный обожженный кирпич. Использование силикатного – запрещено, из-за неустойчивости его к высоким температурам.

Экономить на кирпиче нельзя, это чревато разрушением всей конструкции и большими тратами на ее переделку.

Красный кирпич имеет свои особенности и подразделяется на 3 сорта:

Первый сорт —оптимальный для дымохода вариант. Отличается самой высокой плотностью глины, низкой пористостью, имеет гладкие грани и ровные края. Морозостоек. При простукивании издает умеренно-звонкий звук. Цвет от алого до оранжевый.
Второй сорт (недожженный) — допустим для использования. Имеет бледную рыжую или розоватую расцветку, глухо отзывается при простукивании. Кирпич довольно пористый, ребра бывают раскрошены. В устройстве дымохода использоваться может, но при условии дополнительной обработки.
Третий сорт —пережженный, не подходит для кладки трубопроводов. Темно красный, хрупкий, звонкий. Легко раскалывается под воздействием разницы температур и механических воздействий.

Вариант с более высокой стоимостью — шамотный кирпич. Чаще используется при устройстве топок и каминов, нежели выводных труб. Является производной специальной шамотной (огнеупорной), смешанной с кварцем. Выдерживает температуру до 900С.

Преимущества и недостатки

Как любое конструктивное решение, кирпичный дымоход имеет свои преимущества и недостатки.

Плюсы:

Устойчивость к высоким температурам отходящих газов;
Кирпич долго сохраняет тепло;
Невысокая стоимость материала;
Эстетичный внешний вид, стиль.

Минусы:

В углах дымохода возникают завихрения;
На шероховатых стенках задерживается сажа;
Большой вес конструкции, и соответственно –увеличенная нагрузка на фундамент.

Дымовые трубы (каналы) для каминов

Главное отличие камина от печи заключается в гораздо большем сечении для доступа воздуха в топку, из-за чего в камин засасывается большие массы воздуха, что вызывает снижение температуры в газоходе (по сравнению с печами). Поэтому сила тяги в камине приходящаяся на 1 пог.м высоты газохода меньше, чем в печи.

Для создания нормальной тяги высота дымохода камина должна быть соответственно больше, чем у печи. Для обеспечения достаточной тяги при эксплуатации ВАЖНО, чтобы дымовые газы по мере движения по дымоходу охлаждались минимально. Образующийся в узком сечении дымохода карниз (так называемый дымовой зуб) играет важную роль и имеет двойное назначение

В процессе топки он задерживает опускающиеся по задней (более холодной) стене охлажденные газы, не пропуская их в топочное пространство, т.к

это может привести к опрокидыванию тяги

В процессе топки он задерживает опускающиеся по задней (более холодной) стене охлажденные газы, не пропуская их в топочное пространство, т.к. это может привести к опрокидыванию тяги

Образующийся в узком сечении дымохода карниз (так называемый дымовой зуб) играет важную роль и имеет двойное назначение. В процессе топки он задерживает опускающиеся по задней (более холодной) стене охлажденные газы, не пропуская их в топочное пространство, т.к. это может привести к опрокидыванию тяги.

Холодные газы, задержанные карнизом, подхватываются потоком более горячего газа, вытекающего из узкого сечения дымохода, образующего передней стенкой камина и кромкой «зуба», и выносятся в вышележащий дымоход.

Второе назначение карниза заключается в сборе выпадающих сажевых отложений. В непосредственной близости от уступа с внутренней стороны устанавливают прочистную дверцу, через которую периодически чистят дымоход. В горловине на уровне дымоходного карниза устанавливают заслонку для регулирования тяги и отключения камина от дымовой трубы. Для уменьшения потерь теплоты стенки дымохода камина должны быть достаточной толщины.

Наиболее вредное влияние на тягу оказывают подсосы атмосферного воздуха в дымоход через неплотности в кладке, а также не работающие печи, подсоединенные к общему дымоходу, т.е. дымоход для камина должен быть отдельным от всех других каналов. Все неплотности надо выявлять и устранять.

Следующим условием сохранения нормальной тяги (без описания гидравлических свойств тяги) является устройство дымохода с сечением круглой формы, далее идет квадратная и, наконец, прямоугольная. Это объясняется тем, что в прямых углах движение газов затруднено и к тому же в них часто откладывается сажа.

Поэтому лучше всего для устройства дымоходов использовать асбоцементные или керамические трубы. Дымовые же трубы из-за трудности подгонки к дымоходу камина чаще всего выкладывают квадратными.

Какие бывают кирпичные дымоходы — требования, размер, конфигурация

Есть три типа печных труб.

Насадная конструкция. Она продолжает печь. Такой дымоход монтируется на бетонной трубе, зафиксированной на перекрытии. Его плита армируется и должна иметь толщину не меньше 5 см.
Коренная конструкция. Для нее сооружается отдельный фундамент. Применяется коренная труба редко и лишь в тех случаях, когда сделать дымоход другого типа не получается.
Стенной отводящий канал. Он сооружается во внутренних несущих стенах из кирпича либо камня.

Иногда строительство стенного дымохода осуществляется в наружной несущей стене. Тогда необходимо осуществить дополнительные работы:

Утолщить стену изнутри (в виде пилястры) на участке, где будет проходить труба.
Пресечь переохлаждение дымохода, оно понизит тягу вследствие конденсации пара. Для этого надо выдержать нужное расстояние от трубы до наружной плоскости несущей стены.

Соблюдение главных требований

Если спроектировать или построить дымоход из кирпича своими руками, допустив нарушение существующих норм, это легкомыслие, скорее всего, будет иметь печальные последствия. Потому их соблюдение нужно контролировать на всех этапах работы.

Во-первых, монтаж системы вытяжной вентиляции должен проходить параллельно с установкой компенсирующей приточной системы.

Во-вторых, по каналам вентиляционных решеток не должен проходить отводимый дым. Нельзя допустить, чтобы его задерживали любые возникающие на пути препятствия, что непременно станет причиной его скопления.

Решив обзавестись камином, необходимо помнить о том, что ему потребуется внутренняя перегородка, сделанная из материала, отвечающего требованиям пожарной безопасности. При необходимости выполняется наружное утепление: так газы, которые отводит дымоход, не будут образовывать конденсат либо его количество значительно уменьшится.

Если в стенах невозможно разместить дымоотводящие каналы, для использования подойдут насадные (прямо на перекрыше печи) или коренные (установленные особняком кирпичные стояки) трубы.

Необходимо помнить правило: один камин может быть присоединен только к отдельной дымовой трубе. Правда, возможны исключения, когда два камина располагаются на одном этаже и подключаются к общей трубе (с учетом требований к рассечке: высота от нижнего соединения – от 1 м, толщина – 12 см).

Чтобы увеличить площадь обогрева камина, рачительные хозяева часто используют трубу-радиатор. Во время функционирования очага регулируемый воздухообмен будет контролировать интенсивность горения. В качестве альтернативы устанавливается заслонка.

Отвод дыма организовывается как можно проще, в идеале – устроив вертикальную дымоотводящую систему высотой больше 7 м либо используя более сложную конструкцию, углы отводов которой превышают 45 градусов. Применяя колено, не забывайте о необходимости тройника, который способен облегчить процесс очистки.

Особое внимание стоит уделить месторасположению и теплозащите дымохода

Из-за летучих продуктов горения конструкция будет сильно нагреваться, поэтому важно обезопасить стены и перекрытия от возможного возгорания. Если дымоход планируется проложить по соседству с сооружениями из дерева или пластика, потребуется обязательная изоляция, например, с помощью базальтовой ваты. Если дымоход планируется проложить по соседству с сооружениями из дерева или пластика, потребуется обязательная изоляция, например, с помощью базальтовой ваты

Если дымоход планируется проложить по соседству с сооружениями из дерева или пластика, потребуется обязательная изоляция, например, с помощью базальтовой ваты.

Участок, через который проходит канал, нужно дополнительно утеплить, а на самом верху трубы разместить грибок или флюгер.
