Пенополистирол для теплого пола: монтаж своими руками и выбор +фото и видео

Особенности и свойства

При небольшом весе пеноплекс выдерживает высокие нагрузки, при этом не утяжеляя конструкцию. Потеря тепла без утеплителя через пол составляет более 10%, а после укладки материала теплопотери сводятся к минимуму. Укладка полистирола под бетонную стяжку – один из надежных способов утепления пола.

Свойства:

Пеноплекс – очень прочный материал, по нему можно ходить в обуви, не боясь повредить.
Работа с материалом не вызывает аллергических реакций, как например, с минватой. Укладывать пеноплекс можно без перчаток, он экологически чистый и не повреждает кожные покровы.
Полистирол не образует газы и летучие вещества.
Материал не впитывает влагу, изоляционные свойства гарантированы на 30 лет.
Легкость.
Теплопотери в комнате сокращаются на 20-30%.
Обработанные торцы позволяют укладывать плиты плотно друг к другу.

Особенности при укладке

Перед монтажом теплоизоляции необходимо подготовить пол, залить бетонно-цементную стяжку и произвести его выравнивание.
Если разместить специальную, антиаккустическую пленку то вы обеспечите себе отличный уровень шумоизоляции.
После выполнения предыдущих этапов, укладываются плиты пенополистирола, так что бы они могли свободно двигаться.
Накрываем пол гидроизоляционной пленкой (если ее толщина будет меньше 0,2мм, вы не получите хорошего эффекта). На стыках пленку рекомендуется накладывать слой на слой для большей эффективности.
Следом снова наносится бетонная стяжка пола, слой должен составлять не менее 5 см.
Последний этап это укладка финишного покрытия, например линолеум, паркет и т.д.

Особенности теплораспределительной пластины

Пластины накапливают тепло и передают его равномерно напольному покрытию

Энергоноситель в трубах теплого пола не нужно разогревать до высоких температур, по сравнению с радиаторами, благодаря использованию теплоотражающих пластин. Алюминиевые или стальные элементы отличаются простым строением и не имеют ограничений к применению.

Изделия разных производителей отличаются конфигурацией, но общее строение остается одинаковым:

омегообразный желоб проходит от начала до конца и служит для установки водяной трубы;
выступающие полоски на отлетных частях обеспечивают жесткость и компенсируют тепловое расширение.

Теплопроводные элементы укладываются в конструкцию пола так, чтобы совпадали канавки. При монтаже не используется ножовка или ножницы по металлу, т. к. пластины имеют удобные насечки. Металл отламывается по отметкам на требуемую длину и ставится в проектное положение.

Пластина делится на участки:

4 отрезка по 115 мм;
2 куска по 135 мм;
1 часть 270 мм.

Если уложить пластины на деревянное основание, большая часть тепла будет оставаться в помещении

Допускается монтаж термопластин непосредственно в стяжку, но тепло будет уходить вниз на разогрев бетона. Подложка из полистирола с фольгированным слоем, обращенным вниз, кладется на поверхность перед укладкой системы.

Утепление бетонного пола гранулами

Пенополистирол для теплого бетонного пола можно добавлять прямо в раствор и использовать для стяжки эту смесь. Эта интересная технология позволяет придать стяжке все положительные свойства ППС. Бетон не пропускает шум, а поверхность становится особенно теплой

Но большое количество шариков снижает прочность, поэтому важно соблюдать баланс при использовании этого способа

Технология приготовления бетонного раствора с гранулами:

Добавьте в цемент немного воды;

Начинайте мешать бетонный раствор;

Не прекращая помешивания, всыпьте пенополистирол;

Добейтесь однородной консистенции.

Количество гранул нужно определять самостоятельно, но рекомендуется использовать их минимум в 3 раза больше бетонного раствора, иначе теплопроводность полов будет низкой. Напольное покрытие выбирают относительно итоговой жесткости стяжки из бетона и шариков ППС.

Разновидности

Пенополистирол и альтернативные утеплители

Существует множество материалов, которые можно использовать для утепления пола, но от их использования отказываются по ряду причин:

Пробковая изоляция стоит дорого.
Утеплитель из минеральной ваты чувствителен и не может противостоять воздействию влаги от грунтовых вод, поэтому он не подходит при устройстве основания по грунту и на перекрытиях над неотапливаемым подполом.
Вспененный полиэтилен (фольгированный или обычный) под тяжестью стяжки уменьшается по толщине в несколько раз.
Пенопласт является хрупким материалом с недостаточной жесткостью. Его можно использовать в системе «теплый пол», но с условием отсутствия нагрузки, например деревянного пола с лагами.

Сыпучий полистирольный утеплитель

При утеплении пола пенопластом (рассыпчатым или плитным), его укладывают в свободное пространство между лагами, подшитое снизу фанерой или досками. Сверху укладывают пароизоляционную мембрану. По лагам закрепляют обрешетку, которая обеспечит качественную вентиляцию. Изготавливают настил из фанеры или другого листового материала. Он послужит основой для укладки петель теплоносителя по направляющим рейкам.

Укладка термораспределительной пластины по деревянному полу

На завершающем этапе уложенные трубы или электрокабель перекрывают листовым материалом (ГВЛВ, ОСП или фанерой) в два слоя со смещением, и укладывают финишный декоративный материал.

Пенополистирольные плиты с бобышками

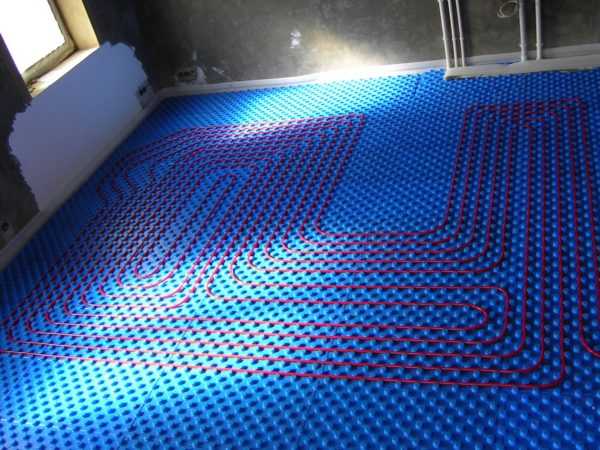

Особой популярностью при укладке теплого пола пользуются пенополистирольные маты, специально разработанные для этих целей. Так называемые бобышки на их поверхности позволяют отказаться от применения дополнительных средств фиксации, существенно облегчив процесс монтажа теплоносителя.

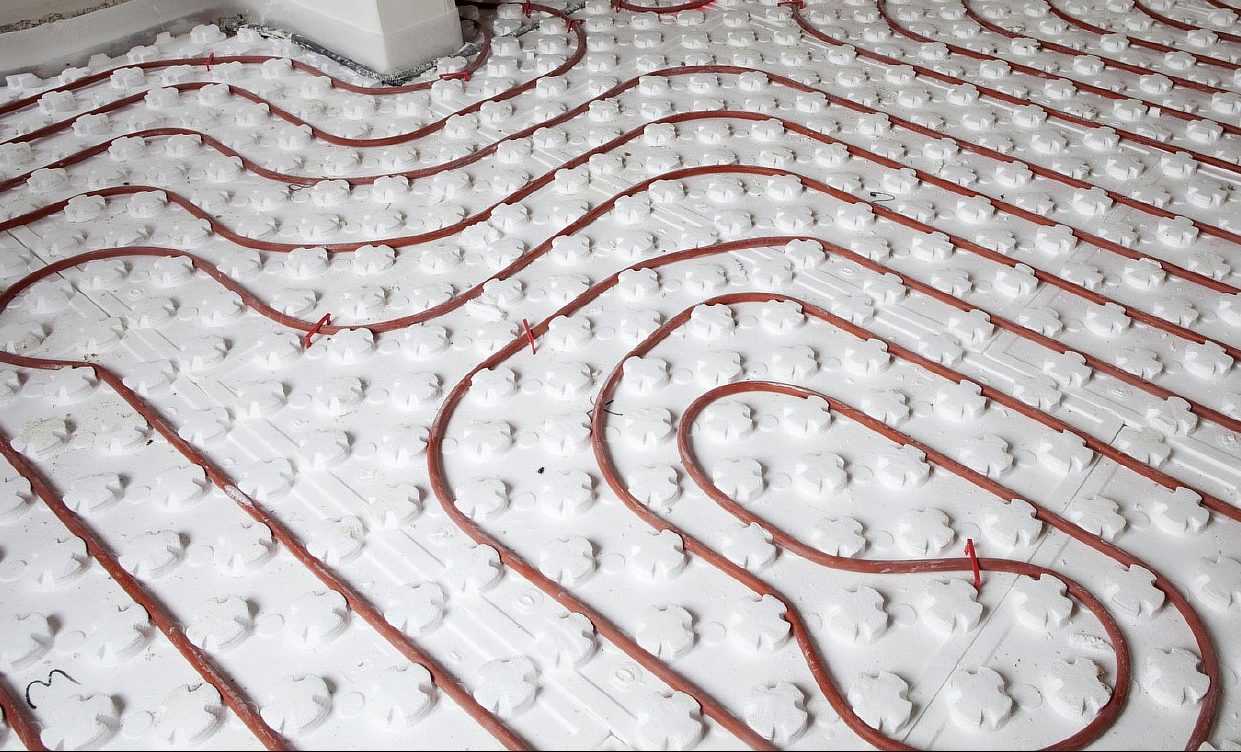

Плиты с бобышками

К преимуществам таких плит относят следующее:

Изделия оснащены жестким пароизоляционным пенополистирольным слоем, обеспечивающим защиту от конденсата.
Мат может иметь ламинированное фольгированное покрытие, защищающее его от химических веществ, входящих в состав стяжки.
Выступающие элементы (бобышки) существенно упрощают прокладку теплоносителя.
Маты обладают незначительным весом и удобными габаритами, что упрощает их транспортировку и укладку.
Наличие боковых замков обеспечивает неподвижность конструкции монолитного теплоизоляционного ковра, лишенного мостиков холода и акустических швов.
Рельефная тыльная поверхность способна сглаживать незначительные неровности основания, обеспечивает его вентиляцию и шумоизоляцию.
Длительный срок службы матов (до 50 лет) достигается путем соблюдения правил эксплуатации системы теплого пола.
При заливке стяжки, рельефный пенополистирольный мат не меняет своей толщины под ее весом.

Заливка матов с бобышками стяжкой

Укладка матов с теплоносителем предполагает два способа завершающих этапов – заливку стяжки или устройство настила из фанеры, гипсоволокнистых или ОСБ плит. Второй способ более надежен в плане проведения экстренных ремонтных работ.

Фольгированные материалы

Фольгированный полистирол имеет дополнительный слой с отражающим эффектом, что положительным образом влияет на энергоэффективность конструкции теплого пола за счет равномерного распределения тепловых потоков и обогрева помещения. На поверхности фольгированного слоя производителем наносится разметка, которая упрощают работу по фиксации теплоносителя.

Укладка труб по фольгированному утеплителю

На какое основание можно укладывать

Пенополистирол является вспененным полимерным веществом, которое в процессе изготовления подвергается воздействию горячего пара с последующим заполнением пустот газом. Современная разновидность пенополистирола была получена в середине 20 века немецкими специалистами в результате синтеза стирола — химического соединения, полученного после нагревания смолы растения Стиракс или бальзамного дерева, известного еще древним египтянам.

Оттенок плит утеплителя не влияет на их эксплуатационные характеристики

Помимо широкого применения в самых разнообразных отраслях промышленности и строительства, этот материал используется при устройстве теплого водяного или электрического пола.

«Пирог» теплого электрического пола

Пенополистирольная плита с размеченным фольгированным слоем

Пенополистирол является одним из доступных видов теплоизолирующих материалов, позволяющих организовать правильную работу системы «теплый пол». Основой для его укладки служат основания разного типа:

На песчано-щебеночную подушку, сформированную на предварительно утрамбованном грунте.
По утрамбованному гравийному основанию, защищенному от воздействия влаги.
По бетонной стяжке с гидроизоляционным покрытием.
По деревянному настилу с гидроизоляционным покрытием.

Таблица 1. Укладка теплого пола по деревянному основанию

Изображение	Описание
	Укладку теплого пола производят по дощатому настилу.
	Дощатый настил обрабатывают антисептическим составом.
	Для работы потребуется пенополистирольный рельефный мат и демпферная лента из вспененного полистирола с липким слоем.
	Ленту фиксируют на торце мата, которым он будет примыкать к стене.
	Ленту закрепляют по периметру помещения.
	При необходимости выполняют подрезку мата при помощи строительного или канцелярского ножа.
	В промежутки между выступающими элементами пенополистирольного мата вставляют теплораспределительные пластины, в которые будет впоследствии уложена труба-теплоноситель. Пластины обеспечивают жесткую фиксацию теплоносителя и способствуют равномерному распределению теплового потока.
	В местах, где будет происходить поворот трубы, оставляют достаточно места для создания необходимого радиуса.
	Производят укладку трубы.
	Поверх уложенного теплоносителя, формируют настил под чистовой материал при помощи гипсоволокнистых листов, уложенных в два слоя со смещением и зафиксированных на саморезы.

Особенности при укладке

Перед монтажом теплоизоляции необходимо подготовить пол, залить бетонно-цементную стяжку и произвести его выравнивание.
Если разместить специальную, антиаккустическую пленку то вы обеспечите себе отличный уровень шумоизоляции.
После выполнения предыдущих этапов, укладываются плиты пенополистирола, так что бы они могли свободно двигаться.
Накрываем пол гидроизоляционной пленкой (если ее толщина будет меньше 0,2мм, вы не получите хорошего эффекта). На стыках пленку рекомендуется накладывать слой на слой для большей эффективности.
Следом снова наносится бетонная стяжка пола, слой должен составлять не менее 5 см.
Последний этап это укладка финишного покрытия, например линолеум, паркет и т.д.

Особенности укладки

Схема монтажа подложки зависит от типа используемых материалов. Но в любом случае ее необходимо размещать на максимально ровной поверхности.

Подложка, сооружаемая из плит с монтажной фаской, собирается легко – по принципу конструктора. Плиты удобно подгонять и отмерять. Нарезать плиты под соответствующие размеры можно обычным ножом.

Простота укладки подложки удобна тем, что во время монтажа в любой момент можно изменить конфигурацию контуров и длину трубопроводов. Чтобы плиты материала в процессе монтажа и эксплуатации не сдвигались относительно друг друга, их стыки проклеивают строительным скотчем.

Последовательность выполнения действий при укладке изоляционных плит:
На зачищенное и выровненное основание укладывают плиты пенопласта, фиксируя их с помощью специальных пластиковых скоб, анкерных дюбелей или сажая на клеевой состав.
Сверху уложенных и состыкованных плит выстилают фольгированную прослойку.
Верхним слоем выстилают армирующую сетку, на которую в последствие и монтируют трубы.

Если бетонная стяжка базового пола залита со значительными отклонениями от уровня либо же имеет грубые трещины и неровности, или бетонные плиты уложены с нарушениями, перед укладкой подложки лучше соорудить каркас. Для этого собирают деревянные лаги из сухого и ровного бруса сечением 50х50, 50х100 или 100х100 мм.

Лаги размещают на равноудаленном расстоянии в 60 см, между ними прокладывают отрезы минеральной ваты или плиты пенопласта

Расстояние в 60 см между лагами считается самым оптимальным вариантом, поскольку при таком «шаге» не требуется создание дополнительной обрешетки. Главное – чтобы лаги располагались в одной плоскости и лежали строго по уровню.

Теплоизоляционные плиты должны быть плотно уложены между деревянными лагами. Если имеются щели – их необходимо задуть монтажной пеной.

Укладку рулонного материала осуществляют на тщательно выровненное основание и фиксируют к базовому основанию с помощью плиточного клея или двухстороннего скотча.

Нарезку полос необходимого размера выполняют обыкновенными канцелярскими ножницами. Чтобы компенсировать тепловое расширение стяжки, фольгированный слой рекомендуется размещать с незначительным заходом на стену.

Фольгированный материал размещают металлической стороной вверх с тем, чтобы металлизированная поверхность наилучшим образом отражала тепло

При укладке рулонных материалов ориентируются на маркировку печатной монтажной разметки. Она определяет расстояние между контурами. Обычно рулонные материалы по краям имеют припуски фольгированной полимерной пленки для возможности соединения соседних полотен.

При укладке отрезов особое внимание уделяют температурным швам. Для этого стыки уложенных полос проклеивают односторонним строительным или металлизированным скотчем. Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции

Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции.

Этапом, предшествующим укладке матов, является обустройство пленочной гидроизоляции. После ее укладки по периметру комнаты вдоль нижней части каждой из стен наклеивают полосы демпферной ленты.

На подготовленное основание выстилают маты, скрепляя плиты между собой посредством замковой системы. Чтобы надежно скрепить плиты небольшой толщины и малого веса, применяют клеевой способ и задействуют пластиковые скобы-гарпуны.

Некоторые производители для удобства монтажа в комплекте с матами прикладывают краевые полосы, с помощью которых удобно размечать участки выхода из зоны обогрева

Важный момент:

Выбор оптимального варианта основы для теплоизоляционной подложки зависит от ваших возможностей. Да, хорошая подложка обойдется не дешево. Но она позволит значительно повысить функциональность обустроенной системы водяных полов.

Следующий этап — укладка труб теплого водяного пола. Расскажем все об их выборе и способах монтажа в отдельной статье.

Маты из пенополистирола и их разновидности

Толщина экструдированного пенополистирола для утепления пола. Пенопласт

Обычно этим словом называют вспененный полистирол и экструдированный полистирол (пеноплекс). По химическому составу и теплоизоляционным свойствам эти материалы практически не отличаются, однако, пеноплекс обладает намного большей прочностью на изгиб и устойчивостью к крошению, чем традиционный пенопласт. По этой причине в последнее время большинство потребителей отказывается от вспененного полистирола (пенопласта) в пользу экструдированного полистирола (пеноплекса).

Пенопласт

Преимуществом данного типа теплоизоляции является низкая цена, легкость монтажа и влагостойкость. К недостаткам же можно отнести горючесть этого материала, причем при горении полистирола выделяется большое количество ядовитых веществ.

Плиты полистирола выпускаются толщиной от 5 мм до 50 мм, на кромках плит сделана специальная фаска, чтобы при монтаже на стыках не появлялись зазоры, а следовательно и «дорожки холода».

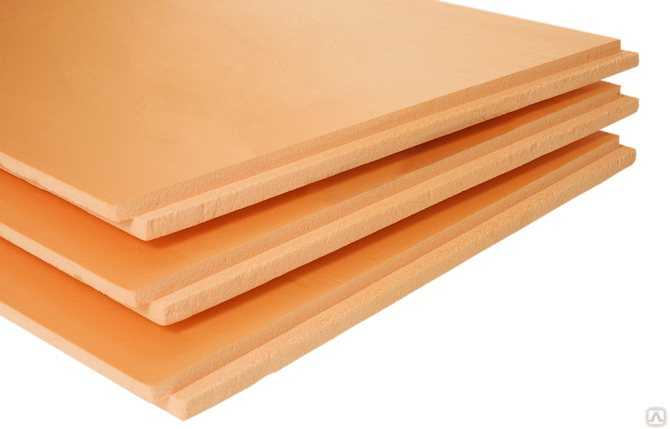

Пенополистирол

Если требуется толщина слоя более 50 мм, то укладывается два и даже три слоя полистирола, при этом каждый новый слой укладывается со смещением относительно предыдущего, чтобы стыки плит верхнего ряда приходились на центры плит нижнего.

Схема стяжки с пенопластом

При утеплении пола, располагающегося непосредственно над грунтом слой пенопласта должен быть не менее 300 мм, для дома с деревянным полом, и 200 мм для дома с наливными бетонными полами. Вы должны уложить как минимум 4 слоя самых толстых панелей пенопласта со смещением относительно друг друга.

Если под полом находится холодный подвал, то слой пенопласта можно уменьшить на 50мм.

Для утепления полов между этажами частного дома достаточно 150 мм пенопласта для деревянных полов и 100 мм для бетонных перекрытий.

Если вы утепляете полы в многоквартирном доме, то для всех этажей, кроме первого достаточно уложить один слой пенопласта толщиной 50 мм. На первом этаже толщину можно увеличить до 80-100 мм.

Утепление пола под стяжку

Любая стяжка (бетонная, из ЦПС, наливные составы) поверх Пеноплекса делается одинаково. Наличие армирования тоже на технологию укладки плит не влияет. Начнем с того, что плиты имеют сформированные выступы, то есть соединение замковое. Этим исключается появление сквозных мостиков холода.

Режется, как и любой ЭППС, ножовкой с мелким зубом (по пластику или металлу). Более серьезный инструмент не требуется. Поправить срез или чуть подровнять/подрезать можно острым ножом (обычным или строительным). Правила укладки на пол очень просты:

Для лучшего сохранения тепла лучше укладывать два слоя. Их суммарная толщина должна совпадать или быть чуть больше выбранной.
Перед укладкой Пеноплекса на пол под стяжку по периметру раскатываем демпферную ленту.
Первый слой укладываем так, чтобы швы в рядах смещались и не было пересечений в виде креста. То есть, первый ряд начинаем, например, с целой плиты. Второй — с отрезка, который остался после подрезки крайней в первом ряду. Если он слишком узкий, лучше разрезать новую пополам.
Можно проклеить стыки плит первого слоя скотчем, но это не обязательно, так как края в виде замков — это достаточная фиксация. Но для тех, кто любит «понадежнее», можно и проклеить.
Плиты второго слоя кладут так, чтобы швы не совпадали. То есть, для укладки первого ряда во втором слое нужны половинки. Для этого плиту разрезают вдоль. То есть, стык двух рядов получится над серединой нижнего листа. А чтобы он полностью не совпадал, начать первый ряд во втором надо с четвертинки. Во втором ряду очень желательно стыки проклеить. Во-первых, потому что по ним будут ходить — от этого никуда не деться. Во-вторых, потому что надо защитить стыки от протекания раствора.

Крепить ли пенополистирол к основанию? Зачем? Нагруженный стяжкой и всем, что на ней находится — он никуда не денется. Если вам такой способ укладки кажется очень ненадежным (но так рекомендует производитель), можете крепить. Первый слой — дюбель-гвоздями с большой пластиковой шляпкой. Второй обычно не крепят, но можете посадить на клей (ПВА, например). Можно и первый закрепить клеем или какой-то мастикой, но надо будет ждать пока клеевой состав высохнет.

«Теплый пол»

Теплоизоляция системы теплого пола (пола с дополнительным обогревом)

До недавнего времени системы теплых полов служили только в качестве дополнительного обогрева, например, чтобы не холодно было ступать босиком на пол в ванной комнате. Сейчас получают распространение системы теплоснабжения всего дома на основе обогрева полов, без радиаторов отопления.

Классическое устройство теплого пола для дополнительного обогрева бывает двух видов: электрическое и жидкостное. Устройство электрического теплого пола выполняется кабельным или в виде нагревательных матов с кабелем на сетке. В классической жидкостной системе обогрев осуществляется через трубы с циркулирующим теплоносителем: как правило, водой или этиленгликолем. Трубы разогреваются от системы отопления дома (автономного или централизованного).

В последние годы появились иные устройства теплого пола в доме: электро-водяные (где теплоноситель в трубах разогревается с помощью электрического кабеля) и модернизированные электрические: пленочные, стержневые, на основе аморфной металлической ленты и т.д.

Необходимость теплоизоляции

рекомендуют их теплоизолировать, чтобы предотвратить передачу тепловой энергии в нежелательных направлениях, иными словами, чтобы не обогревать соседей снизу, подвал или фундамент дома. Уложив по бетону утеплитель для теплого пола ПЕНОПЛЭКС, вы сможете избежать напрасных теплопотерь и расходов электроэнергии. При этом в большинстве случаев дополнительная гидроизоляция теплоизоляции не требуется, поскольку ПЕНОПЛЭКС обладает практически нулевым водопоглощением.

Характеристики пенополистирола

Вспененный пенополистирол на фоне остальных теплоизоляционных материалов выглядит более выигрышно, благодаря тому, что он позволяет получить довольно плотное, прочное и жесткое основание. При его производстве исходная масса вспенивается путем введения в нее низкокипящей жидкости, под воздействием которой происходит образование гранул, имеющих водонепроницаемую стирольную оболочку. После воздействия на них горячим паром, получают гранулы, увеличившиеся по сравнению с исходным размером, в 10 – 30 раз. После спекания гранул между собой формируются прочные, жесткие плиты.

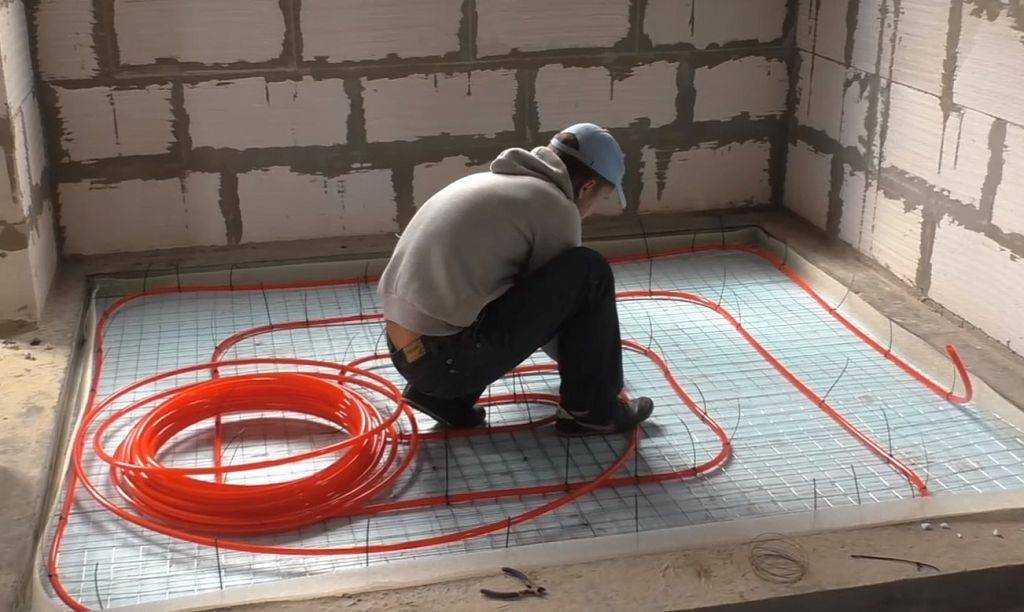

Укладка труб по сетке

Большой популярностью пользуется экструдированный пенополистирол с низкой теплопроводностью. Из положительных качеств этого материала можно отметить следующее:

Влагостойкость и способность не пропускать пар обеспечивают сохранение теплопроводности утеплителя на одном уровне даже при воздействии на него влаги.
Экологичность и безопасность материала для человека и окружающей среды.
Биологическую пассивность и способность материала препятствовать образованию грибка и плесени.
Устойчивость материала к химическим реагентам.
Сохранение эксплуатационных качеств при экстремально низких (до –50 градусов) и высоких (+85 градусов) температурах.
Незначительный вес пенополистирольных плит позволяет использовать их на любых перекрытиях, не утяжеляя их конструкцию.
Материал прост в обработке, подрезке и укладке. Все работы можно производить самостоятельно, не привлекая помощников.
Благодаря гладкой поверхности, материал отлично взаимодействует с основанием, на которое он уложен.
Отличные теплоизоляционные свойства обеспечиваются пузырьковой структурой материала.
Пенополистирол одновременно создает гидроизоляционный слой, благодаря устойчивости к влаге.

Как и чем резать пенополистирол в домашних условиях?

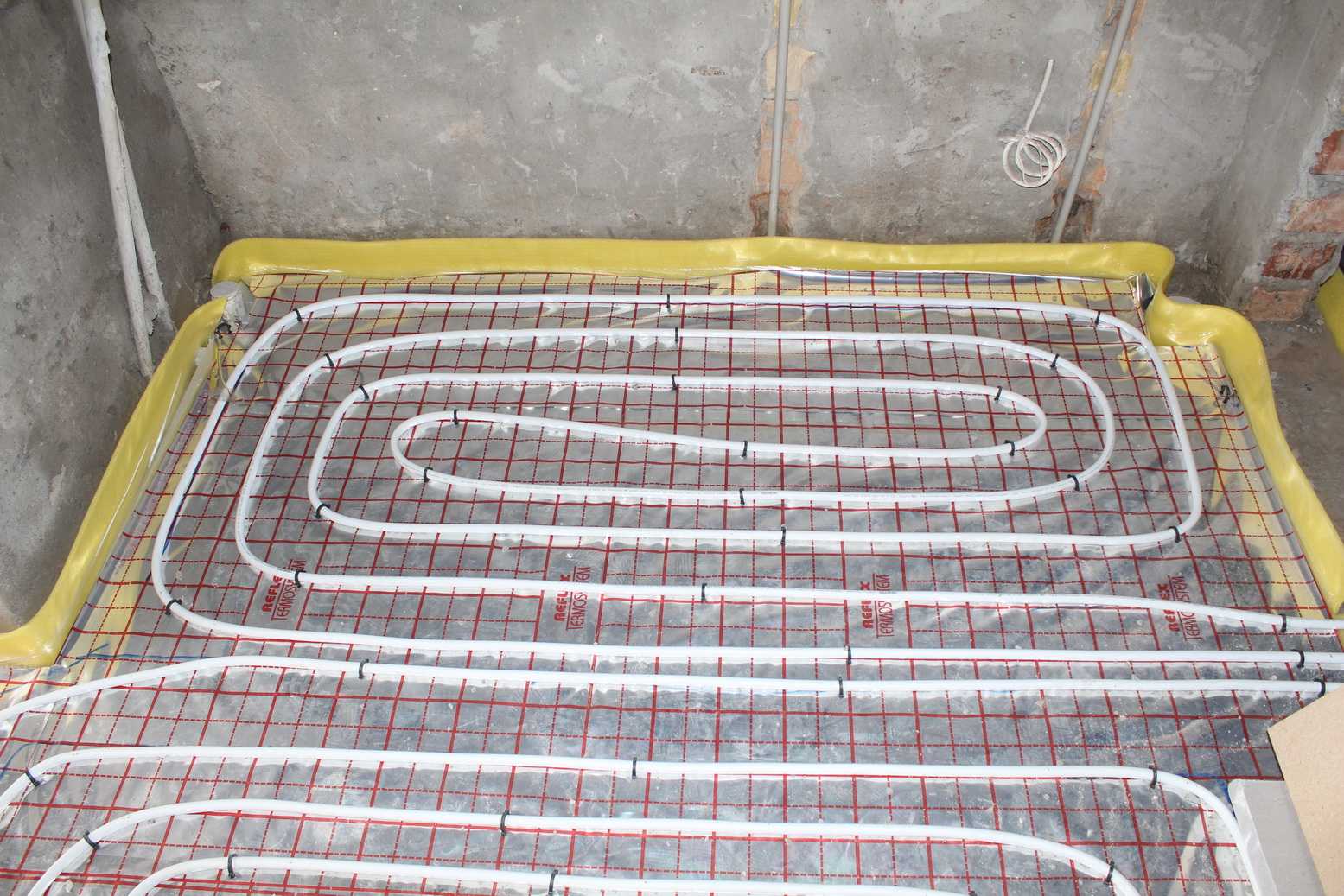

Укладка труб по фольгированному слою с разметкой

Важным качеством для напольного покрытия является его бесшумность. Пенополистирольные плиты обладают отличными шумоизоляционными свойствами.

Толщина конструкции теплого пола с учетом заливки бетонной стяжки

Не менее важна безопасность материала – пенополистирол практически не горит и даже обладает свойством самозатухания. Однако в процессе тления выделяет вредные токсины.

Толщина Пеноплекса под стяжку

Часто возникает вопрос не только по плотности или марке Пеноплекса под стяжку, но и по толщине. Чтобы сказать точно, надо проводить теплотехнические расчеты. Ведь толщина утеплителя зависит от теплопотерь, которые идут через пол. Если это пол по грунту — одно дело, если стяжка по бетонной плите в многоэтажке — совсем другое, даже если они находятся в одной климатической зоне.

А еще толщина Пеноплекса зависит от того, где вы собираетесь делать стяжку и как будете ее использовать. В случае укладки теплого пола, слой делают по максимуму — меньше будут потери тепла, меньше расходы на отопление.

Тем не менее, расчеты делают очень редко, обычно применяют принцип «как у всех». Приводим средние значения толщины Пеноплекса под стяжку пола:

Стяжка по бетонному полу при отапливаемом помещении снизу — 20-40 мм. Если хотите добиться и звукоизоляционного эффекта, лучше стелить 50 мм толщины.
На бетонную подготовку (на грунте) и плиту с неотапливаемым помещением снизу — от 100 мм и больше — зависит от региона. В таблице приведены рекомендации производителя по толщине Пеноплекса для первых этажей или выше, но с неотапливаемым помещением снизу.

Если планируете делать теплый пол (водяной или электрический), то к толщине добавьте еще 10-20 мм.

#4: Монтаж труб водяного пола

Начать следует с разметки и обозначения направлений следования контуров. Некоторые плиты ЭППС имеют собственную разметку, но если ее нет – необходимо вооружиться маркером и наметить путь укладки магистрали. Следует учитывать ширину шага, углы поворотов, диаметр труб.

На этом же этапе можно закрепить коллекторный шкаф и подготовить защитную гофру, которая надевается на трубы в местах соединения с узлом и бетонной стяжкой, при переходах из помещения в помещение или на границе двух контуров. Монтаж труб начинается с отдаленных от узла зон.

Параллельно с трубами теплого пола могут идти магистрали к отопительным приборам. Их укладывают таким образом, чтобы они находились ниже греющего контура или, как минимум, не выступали выше плит пенополистирола.

На этом же этапе можно закрепить демпферную ленту, которая идет вдоль всего периметра и служит для компенсации теплового расширения. Существует множество видов ленты, различной по ширине и материалу изготовления, некоторые виды имеют клейкий нижний слой.

Чтобы было легче справляться с большой длиной, можно сначала разложить весь трубопровод по разметке, время от времени отматывая от бухты, а затем заняться креплениями.

По такому принципу монтируем все водяные контуры

До укладки стяжки перемещаться по теплоизоляции с уложенными на нее трубами следует очень осторожно, лучше подкладывать под ноги куски фанеры или доски

Виды матов

Всего производятся четыре типа матов, для монтажа под водяные теплые полы. Все они имеют индивидуальные особенности и созданы для монтажа в конкретных условиях. К пенополистирольным матам относятся:

Рулонная подложка;
Пенополистирольные плиты;
Полистирол с фольгой;
Пенополистирольные маты с «бобышками».

Выбор утеплительного мата зависит от особенностей помещения и нагрузки, которую нужно будет выдерживать. Следует учитывать, что плиты имеют разную толщину.

Рулонная подложка

Все специалисты сходятся во мнении, что рулонную подложку можно назвать утеплительным материалом с большой натяжкой. Причиной этому ее небольшая толщина от 2 до 10 мм. Поэтому сфера использования данного материала довольно ограничена.

Такой тип утеплителя используется только в тех случаях, если он укладывается как вспомогательный материал или если теплый пол используется крайне редко.

Категорически не рекомендуется монтаж рулонного утеплителя над подвалами или другими неотапливаемыми площадями. Их эффективность в таком случае будет равняться нулю.

Рулонная подложка не очень удобна и при монтаже. Для ее укладки потребуется специальный скотч, а при установке труб теплого пола их необходимо дополнительно крепить к полу.

В единственном оправданном случае стоит использовать рулонную подложку под теплый пол – это когда архитектурные особенности помещения не позволяют подымать уровень пола.

В целом такой вид утеплителя используется под теплый пол крайне редко и большинством специалистов не рекомендуется из-за его малой эффективности.

Пенополистироловые плиты

Для изоляции теплого пола хорошо подойдут пенополистироловый плиты, которые можно поделить на два вида. Более дешевый вариант – это обычный пенопласт. Если выбор остановился на этом варианте, то следует помнить, что плотность утеплителя не должна быть меньше чем 35 кг/м3. Такие требования необходимо соблюсти для уверенности, что подложка не прогнется или лопнет под тяжестью конструкции.

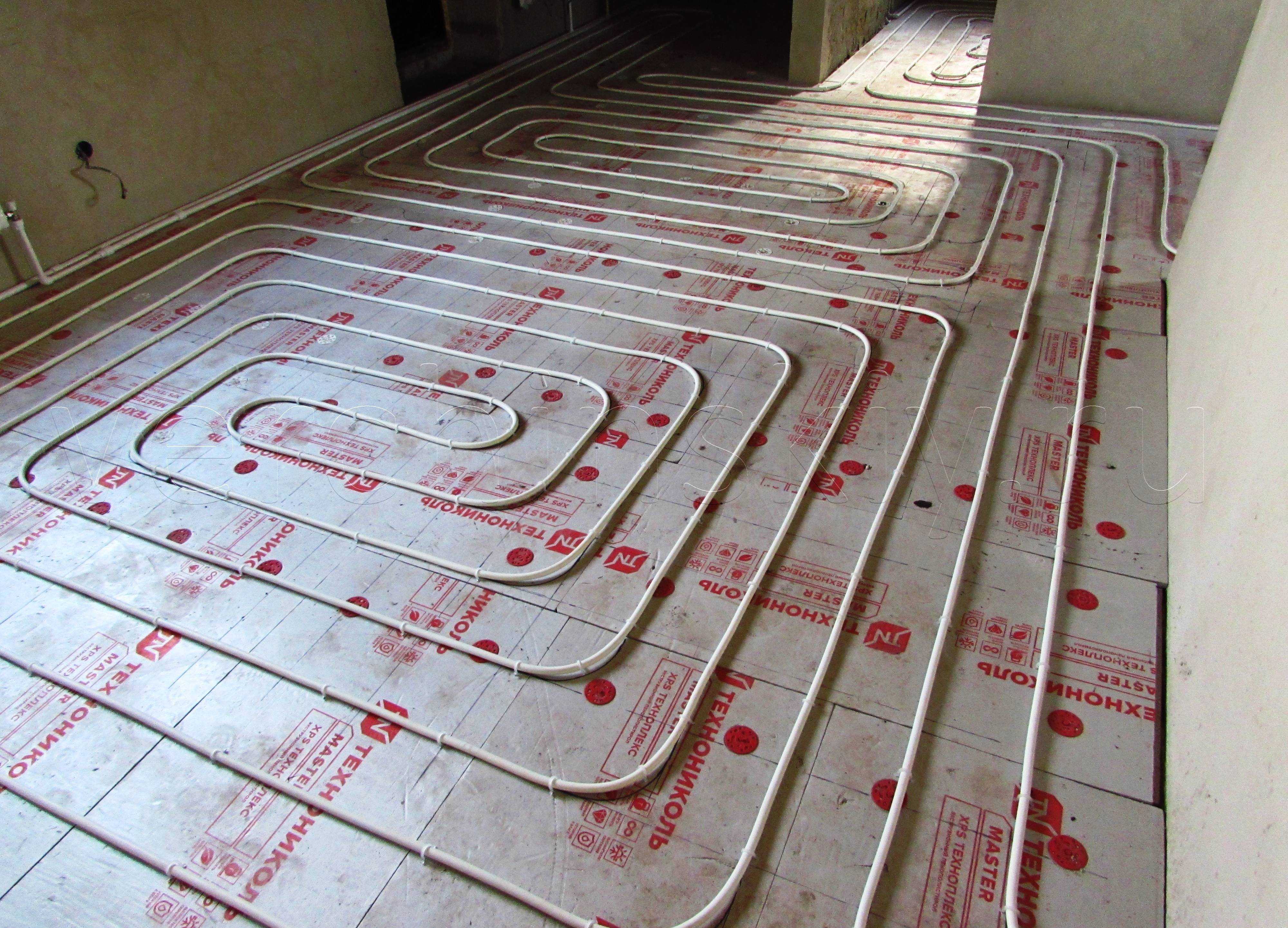

Более прочный, но и более дорогой утеплитель – это плиты из экструдированного полистирола. Этот материал имеет ячеистую структуру, отлично выдерживает нагрузки, имеет хорошую прочность.

Чтобы получить еще больший теплоизолирующий эффект, на плиты сверху можно монтировать рулонную подложку.

Каждая плита имеет специальные замки, которые облегчают процесс монтажа утеплителя. Если купить утеплитель с уже сделанной разметкой, то это облегчить укладку труб на изоляцию.

Пенополистирол с фольгой

Эти утеплительные маты для теплого пола изготавливаются также из пенополистирола. Они бывают двух видов:

Панели, соединенные между собой сплошной фольгированной пленкой. При монтаже такой утеплитель раскладывается по поверхности;
отдельные маты, имеющие специальные замки по сторонам. При укладке плит они соединяются между собой с помощью пазов на замках.

На такие панели наносится координатная сетка, позволяющая быстрее сориентироваться при укладке трубы или нагревательного кабеля.

Для крепления теплого пола используют скобы или арматурную сетку.

Пенополистироловые маты с «бобышками»

Этот вид утеплителя был специально придуман для укладки под теплые полы. По текстуре – это тот же пенополистерол в плитах, которые имеют на одной стороне специальные выпуклости, прозванные «бобышками».

Выступы, в зависимости от фирмы производителя, по форме могут сильно отличаться и расположены один от второго на определенном расстоянии. Такая конструкция предназначается для фиксирования водяной трубы на поверхности утеплителя и не требует дополнительного крепления.

Высота бобышки составляет 20-25 мм, что позволяет без проблем крепить трубу 20 мм, являющуюся типичной при укладке водяного теплого пола. По высоте вся плита может составлять 40 – 50 мм.

Плиты имеют соединения с замками, обеспечивающие хорошую герметичность утеплителя, поэтому на нее можно укладывать стяжку любого типа. Еще одним достоинством такого вида матов для теплого пола является звукоизоляция. Они позволяют уменьшить показатели шума до 25 дБ.

Особенности укладки пенополистирола для теплого пола: инструкция + видео

Особенности и свойства

Особенности при укладке

Особенности теплораспределительной пластины

Утепление бетонного пола гранулами

Разновидности
