Принцип работы инфракрасного датчика движения

Применение ИК-датчиков в быту и на производстве

В современных приборах и на производственных установках инфракрасные датчики используются для дистанционного управления, передачи информации, измерения расстояния, скорости и температуры.

Для регулировки температуры

При организации многих технологических процессов важно поддерживать температуру в заданных пределах. Механические устройства имеют значительные погрешности, поэтому если необходимо регулировать нагрев или охлаждение веществ с точностью до 0.1˚С, применяются специальные инфракрасные устройства

Такие приборы, объединённые в электрическую цепь с микропроцессорной платой, могут изменять температурный режим в автоматическом режиме.

Основное достоинство таких устройств заключается в возможности дистанционного измерения тепловых показателей. Например, при выплавке стали благодаря использованию инфракрасных пирометров можно точно определить температуру без непосредственного контакта с жидким металлом.

Температурные инфракрасные датчики могут быть выполнены в виде портативного устройства. Благодаря наличию низкого уровня искажения, такие изделия используются, в том числе, в качестве медицинских приборов для моментального определения температуры тела человека.

Инфракрасные ПДУ

Принцип работы пульта дистанционного управления также основан на инфракрасном излучении. На передающем сигнал устройстве устанавливается передатчик, который, при нажимании какой-либо кнопки, посылает зашифрованный сигнал на приёмник. Принявшее сигнал устройство обрабатывает полученную информацию и выполняет необходимое действие.

В современных устройствах принимающий сигнал от ПДУ датчик представляет собой объединённый в одном корпусе чувствительный элемент и усилитель. Таким образом экономится место на печатной плате, а также решается проблема, при необходимости, быстрой замены приёмного устройства.

Инфракрасные датчики в системах дистанционного управления позволяют организовать эффективный способ передачи информации на небольшом расстоянии. Среди основных плюсов такого способа можно назвать высокие показатели помехоустойчивости. Направленность системы в одну сторону является её серьёзным недостатком, но, при необходимости, можно увеличить угол эффективного использования ПДУ с помощью отражения от зеркальных поверхностей.

Датчик расстояния

Излучая и улавливая инфракрасный луч можно достаточно точно измерить расстояние от датчика к неподвижному объекту. Специальные устройства, выполняющие такую функцию состоят из ИК-светодиода и принимающего отражённое излучение сенсора.

Чувствительный элемент генерирует электрическое напряжение, величина которого зависит от угла падения отражённого инфракрасного луча. Эта зависимость, при измерении расстояния в определённых значениях, линейна. При удалении ИК-приёмника от объекта, напряжение уменьшается. Процессор обрабатывает сигнал от приёмника и выводит на дисплей значение расстояния либо активирует какую-либо электрическую систему.

Приобрести инфракрасные датчики  можно в Москве, а также на Алиэкспресс либо других аналогичных торговых площадках.

Счётчик оборотов двигателя

Во многих системах оборудованных двигателями возникает необходимость вести подсчёт оборотов вращения подвижных частей силовых агрегатов. Механические устройства для этой цели уже давно не используются по причине отсутствия устойчивости к износу.

Инфракрасные датчики являются отличной заменой таким приборам.

Принцип работы бесконтактного устройства подсчёта оборотов очень прост:

• Инфракрасный луч направляется на вращающееся колесо, в котором имеется прорезь.
• После совершения полного оборота луч свободно проходит через отверстие и регистрируется приёмником.
• Процессор осуществляет подсчёт частоты электрических импульсов и выводит значение на цифровой дисплей.

Если по каким либо причинам такую конструкцию инфракрасного подсчёта частоты вращения невозможно реализовать на практике, то на валу размещают светоотражающий материал, который будет возвращать ИК-луч после каждого полного оборота.

Процесс монтажа

Процесс монтажа СВЧ датчика не занимает много времени, но чтобы в последующем прибор работал правильно, необходимо учитывать ряд параметров. Любое нарушение последовательности или технологии подключения приведет к потерянному времени при пересмотре схемы наладки, а в худшем случае, к поломке прибора. Для начала стоит подобрать лучшее место для установки, которое будет полностью покрывать волнами интересующую территорию и достигать сигнала пульта управления. Процесс подключения происходит по следующей методике:

• Выбирается место монтажа. Установщики размещают устройство в недоступном солнечным лучам месте, стараются оценить защищённость корпуса от внешних воздействий. Для моделей, которые располагаются на полотке, чаще всего выделяют место ровно в его середине. Устройства, которые крепятся на стену, закрепляют в верхней её части, как можно ближе к углу. Стеновые устройства, обычно, оборудованы поворотными механизмами, что позволяет направить их в нужную сторону.
• Корпус закрепляется, после чего подключаются провода, которые обычно монтируются по схеме, нанесенной производителем на корпус. Там можно найти обозначение нуля — N и фазы — L. Специальными указателями на упаковке выделено направление подключения к клемме или от неё. Два провода считаются входящими, другие два выходящими. Первая пара необходимо, чтобы связать пульт или контроллер с датчиком, а вторая подключается непосредственно к прибору, который он контролирует (светильник, видеокамера, звуковая сирена и так далее).
• Программирование. Самый важный этап настройки, после того, как провода успешно подключились, и прибор заработал — его настройка. В первую очередь потребуется выставить временной интервал срабатывания. Его устанавливают с помощью регулятора Time. Во вторую очередь выставляется зона покрытия прибором, его чувствительность. Она изменяется рычагом с названием SENS. Чем больше показатель, тем длиннее будут распространяться волны устройства. Кроме времени и чувствительности, большинство производителей оснастили прибор рычагом LUX. Он помогает выставить уровень освещенности дня, что позволяет настраивать устройство на работу в определённый интервал времени в сутках.

Схема подключения

Датчики инфракрасного излучения подключается просто – нужно организовать лишь включение и выключение цепи. Подсоединение устройства к подсветке или контуру безопасности происходит по одинаковому принципу.

Схема подключения есть в инструкции к любому прибору:

• Ток приходит на ИК-датчик от сети по нулевому и фазному проводу. Чтобы подключить устройство к электролампочке, фазный провод подсоединяют к одному из выводов осветительного прибора. Второй вывод крепят к нулевому кабелю.
• Кабели от устройств подключают к распределительному щитку: 2 провода от светильника, 2 от сети питания и 3 от ИК-регистратора. Фазу питающего провода соединяют с фазным кабелем датчика, а нулевой провод от питания и нулевой кабель от датчика – к нулевому от светильника.
• Фазный кабель от ИК-датчика соединяют с проводом от светильника. Все кабели окрашены в соответствующие цвета, что облегчает соединение.

Если некоторое время освещение должно поддерживаться независимо от движения человека, в схему включают также выключатель параллельно ИК-устройству.

Пироэлектрический эффект

Ещё в далёком XIX веке немецкий физик Вильгельм Рентген занимался изучением пироэлектрического эффекта. Пироэлектрический эффект – это генерация электрических зарядов в кристалле под действием теплового (инфракрасного) излучения.

Современные технологии позволили искусственно синтезировать чувствительные пироэлектрические кристаллы. В отличие от природных кристаллов (турмалин, кварц) в которых пироэлектрический эффект проявляется слабо, искусственные пироэлектрические кристаллы обладают повышенной чувствительностью.

На основе пироэлектрических кристаллов были созданы пироэлектрические инфракрасные датчики. В настоящее время такие датчики применяют практически повсеместно.

Вот наиболее распространённые сферы применения:

Системы охранной сигнализации. Инфракрасные датчики движения обнаруживают движение человека в охраняемой зоне. Каждый человек излучает в окружающую среду тепло. Это и используется для обнаружения человека в охраняемом пространстве.

Автоматически открывающиеся входные двери в крупных супермаркетах, залах, студиях, магазинах и т.п. В таких системах также используются пироэлектрические датчики движения.

В последнее время в продаже появились автоматические выключатели освещения. Применение таких приборов в быту довольно оправдано, это сокращает затраты на электроэнергию.

Автоматические системы противопожарной сигнализации. Пироэлектрический датчик служит своеобразным электронным термометром и сигнализирует о превышении допустимой температуры в помещении.

Кроме всего прочего пироэлектрические датчики служат для дистанционного измерения температуры.

Наиболее продвинувшейся в производстве пироэлектрических датчиков является фирма Murata Manufacturing Co (Япония).

Устройство простейшего пироэлектрического датчика

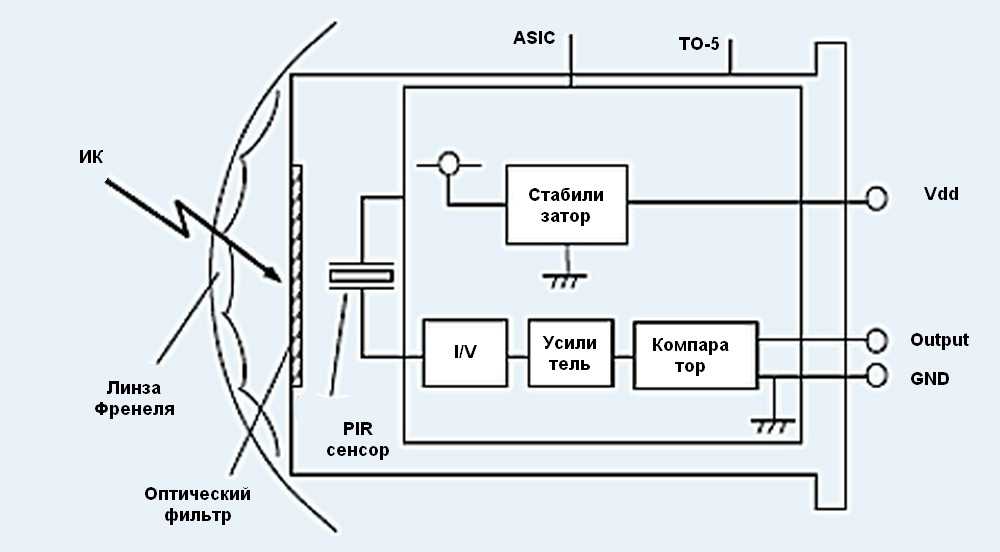

Пироэлектрический датчик состоит из пластины пироэлектрика (кристалла) по бокам которого нанесены металлические обкладки, которые образуют своеобразный конденсатор. На одну из обкладок нанесено вещество, принимающее электромагнитное тепловое излучение.

Излучение вызывает пироэлектрический эффект и напряжение между обкладками растёт, причём строго определённой полярности. Полученное напряжение приложено к участку затвор – исток полевого транзистора, встроенного в датчик.

В результате сопротивление канала транзистора VT1 изменяется. Транзистор VT1 нагружен на внешний нагрузочный резистор (не показан на рисунке), с которого и снимается сигнал.

Резистор R1 служит для разрядки обкладок конденсатора пироэлектрического датчика.

Датчики некоторых серий снабжают несколькими чувствительными элементами, соединёнными последовательно с чередующейся полярностью. Это позволяет сделать приборы нечувствительными к равномерному фоновому облучению.

Пироэлектрический кристалл – довольно инерционный чувствительный элемент.

Для различных электронных систем применяются пироэлектрические датчики с разной спектральной чувствительностью. Спектральная чувствительность датчика формируется за счёт поглощающей способности материала, которым покрыты пластины пироэлектрика.

Для противопожарных систем используются пироэлектрические датчики со спектральной характеристикой под номером 1.

На графике видно, что датчики с данной характеристикой чувствительны к излучению с длиной электромагнитной волны 4 – 5 мкм (микрометров).

Для охранных систем, а также систем автоматики используются пироэлектрические датчики с характеристикой 2 и 3. Пироэлектрики с такой спектральной характеристикой более подходит для фиксации движения человека.

Пироэлектрические датчики со спектральной характеристикой под номером 4 наиболее подходят для дистанционных измерителей температуры. Видно, что характеристика под номером 4 более равномерна, следовательно, показания датчика с такой характеристикой будут наиболее точны.

Пироэлектрические датчики нашли широкое применение в системах «умный дом».

Нравится

Главная &raquo Технологии &raquo Текущая страница

Также Вам будет интересно узнать:

Обзор популярных моделей

Инфракрасный датчик движения Navigator 71 963 NS-IRM02-WH

Этот датчик движения потолочного типа анализирует уровень освещения в комнате, подвале, на лестничной площадке. Чувствительный сенсор срабатывает, если уровень освещения в помещении ниже установленного порога. Подключается к общей сети 220 В.

Средняя стоимость — от 400 рублей.

Sapsan PIR-80

Беспроводной настенный датчик движения, который рассчитан на использование в квартирах, где проживают домашние животные (весом не более 10 кг). Подходит для охранных систем Sapsan. Датчик фиксирует движение объекта и передает сигнал на центральную охранную консоль, после чего сработает тревога и отпугнет взломщиков.

Средняя стоимость — от 1 200 рублей.

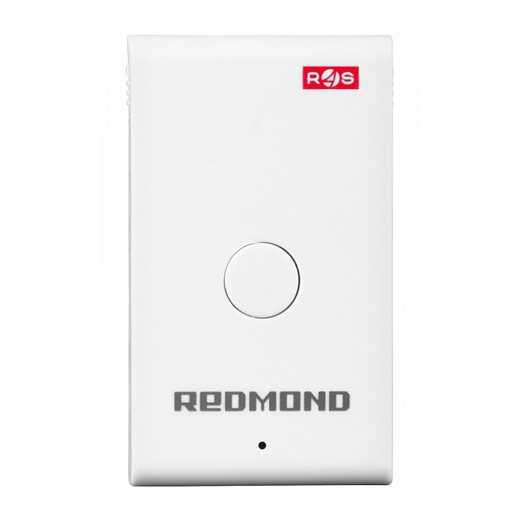

Redmond RG-G31S

Это «умный» герконовый датчик движения. Предназначен для дистанционного контроля имущества, закрытия/открытия дверей, окон, сейфов и т. д. Всю информацию датчик отправляет на мобильное приложение. Эту модель можно разместить в удобном месте с помощью двусторонней липкой ленты.

Средняя стоимость — от 600 рублей.

Геркон — это герметичный магнитоуправляемый контакт. Замыкание и размыкание таких контактов происходит за счет воздействия электромагнитного поля, создаваемым электромагнитом или постоянным магнитом. Геркон применяется в различных направлениях — от производства бытовой техники до авиационных систем.

Датчик движения Rubetek RS-3201

Данная модель датчика работает при подключении к центру управления Rubetek. Оповещения о состоянии контролируемого помещения пользователь может просматривать в мобильном приложении Rubetek.

Прибор уникален тем, что его можно использовать в связке с другими приборами и умными устройствами в доме, например включить свет в нужной комнате, активировать работу кондиционера или бризера.

Центр управления Rubetek способен управлять более чем 300 «умными» устройствами.

Tion Бризер 3S Rubetek можно подключить к уже имеющемуся центру управления Rubetek либо сделать бризер самостоятельным центром управления умным домом, передавая команды умным датчикам и объединяя их в единую сеть.

Средняя стоимость — 1 490 рублей.

Схемы подключения датчика

Микроволновые устройства подключаются по проводной или беспроводной схеме. Первый вариант актуален, если монтаж выполняется на этапе проведения ремонтных работ, когда есть возможность выполнения скрытой прокладки кабелей без нарушения внутренней отделки.

Беспроводные устройства привлекают простым и быстрым монтажом. Они энергонезависимы, работают от аккумулятора, из-за отсутствия необходимости в подключении к электросети появляется больше вариантов размещения оборудования. Важным аргументом в пользу такого выбора может стать тот факт, что датчик может быть установлен в рамках реализации проекта по наращиванию действующей системы безопасности.

Установка ДДМ

Перед тем как монтировать прибор, следует определиться с местом, в котором он сможет максимально охватывать территорию. Лучше доверить эту работу специалисту, так как при любом нарушении технологии можно неправильно его установить или даже сломать.

Сам процесс заключается в следующем:

• Выбор места установки. Оно должно быть защищено от солнечных лучей. Так, потолочные приборы крепятся по центру поверхности, настенные — в угловой верхней части стены, поскольку они оснащены поворотным механизмом, позволяющем направить экран датчика в нужную сторону.
• После крепления корпуса прибора, нужно подключить его провода. Следуя схеме производителя, надо определить, где находится ноль (N) и фаза (L). Два провода устройства являются входящими и два выходящими. Первые нужны для связи устройства с пультом или контроллером. Вторые подсоединяются к используемому прибору, например, видеокамере, светильнику или сирене.
• Программирование — самый сложный процесс. Это настройка заложенных в прибор параметров, первый из которых — время срабатывания. Для его установки нужно воспользоваться регулятором «Тайм». Затем определяется зона обхвата при помощи регулятора «Сенсор» (SENS). Чем больший показатель выставить, тем дальше будет распространение волны. Кроме этих параметров можно установить конкретное время работы прибора, например, только в ночное время.

Чтобы выставить рабочие параметры самостоятельно, необходимо изучить инструкцию по эксплуатации и следовать всем указаниям производителя.

III. Применение датчиков движения

Что видит датчик движения ?

Как вы уже поняли, в зависимости от физического принципа, на котором основан датчик, он может «видеть» различные объекты, которые находятся в его поле зрения, по-разному.

Все они могут обнаруживать движущиеся объекты, например, человека, животное, автомобиль и т.д. Как вы поняли, они определяют на объекты сами по себе, а изменения, вызванные их перемещениями, никакого волшебного интеллектуального глаза в них нет.

Датчик движения может быть оснащен инфракрасным (ИК), ультразвуковым (УЗ) или микроволновым датчиком.

ИК датчики обнаруживают изменения температуры, вызванные движущимися объектами, а УЗ или микроволновые датчики используют звуковые волны для обнаружения движения.

Ультразвуковые датчики работают на частоте выше звукового диапазона, обычно в диапазоне 20-40 кГц, в то время как микроволновые датчики работают на частоте около 10 ГГц — это их основное отличие.

Все эти типы датчиков могут использоваться для обнаружения движения внутри помещения или на открытом воздухе.

Если вы хотите узнать продобнее, о каждом из видах датчкиов движения, сферах их применения и особенностях — читайте нашу статью «Все существующие Типы датчиков движения и особенности их применения»

Для чего нужен датчик движения в квартире или доме?

Датчики движения широко применяются в домашних условиях и могут использоваться для:

1. Безопасности: установка датчиков движения на входных дверях, окнах и внутри дома может обнаруживать несанкционированный вход в дом. Они также могут быть использованы для оповещения о движении внутри дома, когда там никого.

2. Управления освещением: датчики движения могут автоматически включать освещение в комнате, когда в нее заходят, и выключать его, когда движения нет. Это удобно и экономит энергию.

3. Управления кондиционером и системой отопления: установка датчиков движения может помочь определить, когда люди находятся в комнате, и включить или выключить кондиционер или систему отопления.

4. Управления автоматическими дверьми: датчики движения могут быть использованы для автоматического открытия дверей, когда кто-то подходит к ним.

5. Управления мультимедийными системами: датчики движения могут использоваться для управления мультимедийными системами, например, для автоматического включения телевизора или звуковой системы, когда кто-то находится в комнате.

6. Мониторинга пожилых и больных: датчики движения могут быть установлены для мониторинга пожилых и больных людей, чтобы определить, когда они движутся по дому, и оповещать заботящихся людей в случае чего.

7. Систем безопасности дома: датчики движения могут использоваться в системах безопасности для обнаружения движения нарушителей и сигнализации владельцам дома или службам охраны.

Это лишь несколько примеров того, для чего может использоваться датчик движения в доме. В целом, датчик движения позволяет автоматизировать различные системы, делая их зачительно более удобными и энергоэффективными.

Если вы ищете датчик движения к себе в квартиру или дом, для вас мы подготовили простые советы по выбору, их можно посмотреть — ЗДЕСЬ.

Испытания

Наученый опытом и справедливыми замечаниями камрадов, макет перед включением сфотографировал. Даже фазу с нейтралью в розетке определил (конечно, на работоспособность не влияет) При подаче питания лампа зажигается. Это, кстати, отмечено в инструкции. Для освещения в спальне, скажем, уже не подойдёт. Прерывание питания — иллюминация. В целом работает хорошо. Если ходить около — то лампа не гаснет. Если погасла — то даже махнуть рукой — срабатывает. Но есть короткая, секунду губо, после отключения слепая зона. В этот момент на движение не реагирует. Регулировку по времени и освещённости не измерял. Всё это хорошо, пошёл примерять в туалет. И, естественно, срабатывает, когда войдёшь в соседнюю ванную комнату. Что нам точно не надо. Берём фольгу, заворачиваем, оставляя только два торца, не смотрящих на соседнюю ванную. Чувствительность на минимум, пауза 3 мин как предписано. Никаких изменений Видит меня сквозь ту фольгу ясно и чётко. Ну то есть можно теперь пытаться фольгу заземлять. Или сетку фарадея в стену сортира встраивать Но не стал.

Стоимость датчиков движения

Стоимость на СВЧ датчики зависит от производителя и дополнительных возможностей, дизайна прибора. Чем больше параметров может изменять пользователь, меньше воздействия он оказывает на человека и животных, тем выше будет его цена. По сравнению с аналогами микроволновых изделий такие приборы считаются самыми дорогостоящими. В среднем их цена варьируется от 450 рублей до 2500 рублей.

Микроволновый датчик движения удобная, современная система защиты и дополнительного комфорта людей за счет экономии электричества и ресурсов работы других приборов. Подобные устройства применяются повсеместно для установки светового освещения, видеонаблюдения, проветривания, фотофиксации и прочих нужд. Такой датчик сложно установить самостоятельно, но в руках специалиста он будет настроен и смонтирован правильно, что избавит от лишних расходов и позволит сразу пользоваться его функциями в полном объеме.

Недостатки модели

Все приборы обладают определенными недостатками. И их в обязательном порядке необходимо учитывать при выборе изделия для создания автоматизированной системы включения освещения в доме или на улице. Обычно, превалирующее большинство недостатков базируются на конструкционных особенностях изделия, а также принципе его работы. При рассмотрении инфракрасных моделей к негативным сторонам их установки можно отнести:

наличие ложного срабатывания. Ложные срабатывания связаны с тем, что сенсор прибора способен воспринимать любые инфракрасные излучения. К примеру, ложное срабатывание может случиться от чрезмерно нагретого воздуха, который бывает на улице в жаркую погоду или поступает от кондиционера, батарей отопления, обогревателей и радиаторов;

Вариант PIR датчика с GSM-модулем

Зачастую именно ПИР датчик — это та последняя преграда, которую злоумышленник обойти не может. Если проводные системы еще легко заметны, то беспроводные комплексы повышают уровень охранных систем за счет своей автономности, тем самым снижая ее уязвимость. Датчик движения с GSM модулем, безусловно, простое, но эффективное средство защиты своего имущества.

Работа данного прибора аналогична типичным ПИР датчикам. Но в данном случае при обнаружении в охраняемой зоне какого-либо движения девайс отправляет СМС-сообщение по заданному владельцем номеру и параллельно включает встроенный микрофон, чтобы была возможность прослушать, что происходит в помещении в данный момент.

Включить/выключить девайс можно удаленно отправив SMS-команду на сим-карту датчика.

Автономность устройства обеспечивается за счет встроенного пятивольтового аккумулятора, которого хватает на 15–20 дней автономной работы. Встроенный микрофон улавливает звук на расстоянии до 10 метров.

Зона видимости ДД — 5–8 метров при угле обзора в 90°.

Место размещения полноразмерной SIM-карты:

Есть собственный USB-разъем типа UC-E6, который служит для подключения внешнего источника питания на 5 вольт.

Чтобы сохранить номер хозяина датчика в его памяти, достаточно позвонить на номер сим-карты устройства. Всё! Только один номер в памяти и никаких белых или черных списков. Может ли злоумышленник позвонить на этот номер и снять датчик охраны? Да, конечно может. Но тогда это должен быть очень близкий и хорошо знакомый хозяину датчика человек.

Для постановки в режим охраны посылается СМС — сообщение с текстом: «1111». Для снятия с режима охраны  отправляется сообщение с текстом: «0000».

Дополнительных настроек у девайса нет.

Зона сработки датчика небольшая и вероятное место установки ПИР датчика прямо напротив входной двери на расстоянии не больше трех метров.

Можно применить этот датчик непосредственно в автомобиле. Таким образом, появляется возможность отследить местонахождение машины в данный момент времени, если подключить услугу «Местонахождение абонента».

Такой беспроводной сенсор с GSM можно применять как дополнение к уже существующим охранным системам, которые уже есть на объекте и как самостоятельное средство защиты.

Основное преимущество девайса — его автономность. Это обстоятельство дает возможность поставить на охрану те объекты, на которых может отключаться электричество:

• дачи;
• гаражи;
• складские помещения.

Принцип работы инфракрасного датчика движения

В основе охранной системы лежат разного рода фиксирующие устройства: измерители звука, регистраторы движения. Инфракрасный датчик – самый популярный прибор, предназначенный для фиксации перемещающихся тепловых объектов. Они просты в обслуживании, надежны и довольно чувствительны.

1. Принцип работы устройства
2. Устройство и конструкция инфракрасного датчика
3. Оптическая система
4. Пирочувствительные элементы
5. Обрабатывающий модуль
6. Технические характеристики и особенности
7. Сравнение с микроволновым датчиком
8. Схема подключения
9. Сфера применения инфракрасного датчика
10. Особенности и критерии выбора
11. Достоинства и недостатки инфракрасного датчика движения

Лучшие модели

Самыми популярными вариантами датчиков движения признаны:

Страж П-314 (цена -2 913,03 руб.)

Их применяют в сфере охраны. Он не дает реакцию на телодвижения животных. Работа распространяется на определение ИК излучения людей. При обнаружении ИК излучения, датчик выясняет вес объекта и сигнализирует на пульт, когда он больше 20 кг.

Преимущества:

• простота в процессе установки;
• имеет модный дизайн;
• его можно устанавливать на улице;

PIR-3SP (цена – 2890 руб.)

Среди беспроводных ДД, большим спросом пользуется PIR-3SP. Он, так же не реагирует на движения животных, применяется в сфере охраны объектов.

Обработка поступающего сигнала происходит микропроцессором, который производит дополнительную проверку информации.

Преимуществами прибора являются:

• подача сигналов тестирования на центральный блок;
• при разряде батареи подается сигнал;
• применение протокола шифрования данных с кодом;

Область применения

Датчики такого типа широко распространены в разных областях, например, таких как:

• В жилых квартирах и домах. Часто встречаются в системах «Умный дом». Собственник жилья мониторит расходы электроэнергии.
• В охранных системах.
• В области робототехники.
• Для контроля за производственными процессами.
• В системах видеоконтроля.

Теперь датчик присутствия другого человека широко применяется в:

• административных и офисных помещениях;
• школах;
• дошкольных учреждениях;
• гостиницах;
• торговых залах и т.д.

Устройства такого типа могут попутно иметь и другие функции. Некоторые контроллеры могут регулировать осветительные приборы, если условия освещенности не соответствуют заданным параметрам. При аварийных ситуациях или в ночное время суток могут перевести осветительные приборы в дежурный режим с пониженным уровнем яркости, чтобы люди могли свободно ориентироваться в пространстве.

Особенно эффективно данное устройство в охранных системах. Особенно если он работает в паре с датчиком объема. Сигнализация среагирует, если один из детекторов обнаружит даже незначительное движение в охраняемом периметре и моментально сработает устройство включающее сирену.

Заключение

Из всего вышесказанного можно увидеть, что датчик микроволнового типа обладает массой достоинств, но и вместе с тем и заметными недостатками (шутить со здоровьем не следует). Поэтому такие модели чаще всего применяются для автоматизации системы уличного освещения. Только в такой ситуации вы исключите негативный эффект от микроволнового излучения, а также обеспечите себя качественной системой автоматического освещения.

Датчик движения
— это устройство для получения информации о состоянии контролируемой им системы, преобразующее данные об изменении характеристик исследуемой области в сигнал, удобный для дальнейшего использования.

Если говорить бытовым языком, датчик движения определяет наличие перемещений в видимой ему зоне и в случае обнаружения, выполняет заложенную в нем функцию, чаще всего подает напряжение на один из своих контактов или же наоборот — размыкает выходные контакты.

В повседневной жизни датчики движения чаще всего используются в:

1. Охранных системах, сигнализациях, системах контроле доступа (в том числе автомобильных)

2. Управлении освещением

3. Системах умного дома, для управления различными устройствами вентиляции, кондиционирования, автоматического открывания дверей и т.п.Под понятием «датчик движения» или «датчик присутствия», часто скрываются устройства совершенно разного принципа действия, выполняющие единую задачу, только различными способами.

В настоящее время наибольшее распространение получили следующие виды датчиков движения:

1.Инфракрасные датчики движения (ИК)

2. Ультразвуковые датчики движения (УЗ)

3. Микроволновые датчики движения (СВЧ)

4. Комбинированные датчики движения
Каждый из этих типов датчиков движения имеет свои сильные и слабые стороны и используется в различных ситуациях и условиях. Основные характеристики свойственные всем датчикам движения такие как: способы установки, подключения, форм-фатор и другие, мы описывали в статье:

RozetkaOnline.ru
	Датчики движения для дома | Советы по выбору Полезная информация о различных характеристиках датчиков движения, которые нужно учитывать при выборе и приобретении. Раздел:Статьи

А теперь давайте рассмотрим подробнее каждый из типов датчиков движения, принцип их действия, особенности эксплуатации, варианты использования и области применения.

Принцип Действия Инфракрасного датчика движения

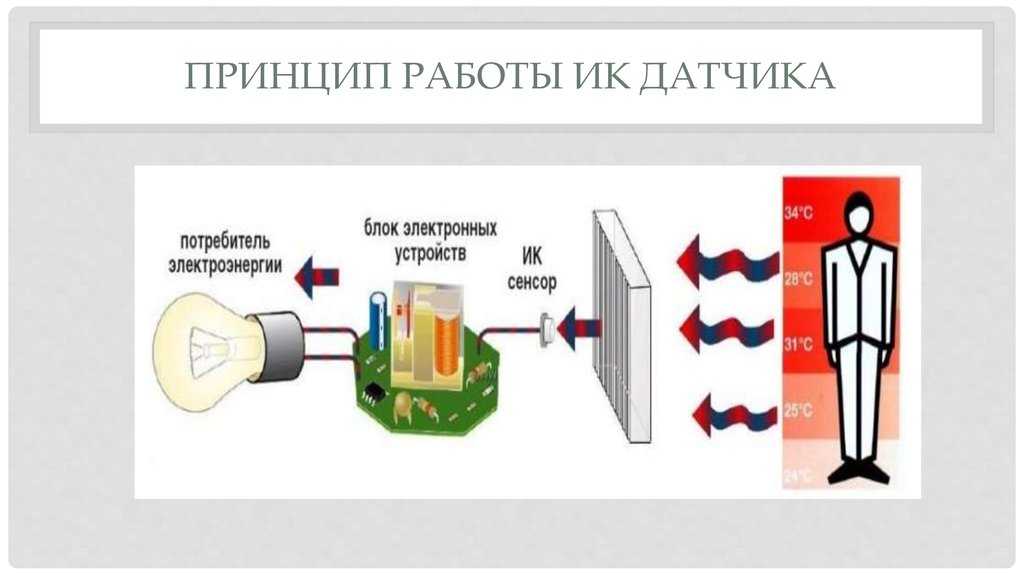

Принцип работы инфракрасных датчиков движения заключается в обнаружении изменений инфракрасного (теплового) излучения окружающих объектов.

Каждый объект имеющий температуру испускает инфракрасное излучение, которое через систему линз или специальных вогнутых сегментированных зеркал, попадает на расположенный внутри датчика движения чувствительный сенсор, регистрирующий это.

Как работает инфракрасный датчик движения?

Когда объект движется, его ИК излучение поочередно фокусируется различными линзами системы на сенсоре (количество линз обычно варьируется от двадцати до шестидесяти штук), это и является сигналом к выполнению заложенной в датчике функции. Чем больше линз в системе датчика движения – тем выше его чувствительность. Так же, чем больше площадь поверхности системы линз – тем шире зона охвата у датчика движения.

Основные недостатки инфракрасных датчиков движения:

— Возможность ложных срабатываний. Из-за того, что датчик реагирует на любые ИК (тепловые) излучения, могут случаться ложные срабатывания даже на теплый воздух, поступающий из кондиционера, радиаторов отопления и т.п.

— Снижена точность работы на улице. Из-за воздействия окружающих факторов, таких как прямой солнечный свет, осадки и т.п.

— Относительно небольшой диапазон рабочих температур

— Не обнаруживает объекты облаченные/покрытые не пропускающими ИК — излучение материалами

Плюсы инфракрасных датчиков движения:

— Возможность довольно точной регулировки дальности и угла обнаружения движущихся объектов

— Удобен в использовании вне помещений т.к. реагирует лишь на объекты имеющие собственную температуру.

— При работе абсолютно безопасны для здоровья человека или домашних питомцев, т.к. работает как «приемник», ничего не излучая


Подробное описание установки и подключения инфракрасного датчика движения описано в нашей статье :

RozetkaOnline.ru

	Подключение датчика движения | Фото-инструкция Подробная пошаговая фото-инструкция — Подключение датчика движения Раздел:Инструкции
