Порядок установки температуры нагреваи режима мощности на водонагревателях «термекс»с электронной регулировкой

Как снять водонагреватель со стены

В задней части бойлера есть пластина с отверстиями для крепежа к стене. При этом в стене закреплены анкеры с крюками, на которых через эти отверстия и подвешен агрегат. Освобожденный от воды нагреватель отсоединяется от труб (с помощью разводного ключа) и приподнимается, чтобы было легко снимать с крючков.

Крепление бойлера к стене на крюках

Иногда подвешенный к стене прибор дополнительно фиксируется болтами. В этом случае сначала придется отвинтить болты гаечным ключом, после чего снять установку со стены. Снятый бойлер переворачивают и ставят на пол патрубками вверх – так его будет удобнее демонтировать.

Ремонт устройств

Ремонт начинайте с поиска причины неисправности устройства. Чаще всего бойлер отказывается работать, при отключении электроэнергии или повреждении электрической цепи. Если напряжение в розетке отсутствует, исправьте её.

Другие неполадки:

• вода не набирается;
• срабатывает УЗО;
• не происходит нагрева;
• недостаточная степень нагрева;
• появление протечек.

Причина может быть в поломке нагревательного элемента.

Коды неисправностей

Некоторые водонагреватели имеют панель, где высвечивается причина отказа в виде кода или слова. Код E1 (вакуум) обозначает, что прекращена подача холодной воды при включённом нагревательном элементе. Следует отключить нагрев и подождать, пока бак полностью заполнится. Только после этого можно подключить устройство к сети.

Код Е2 (Sensor) сигнализирует об отказе термодатчика. Рекомендуется перезагрузить прибор, кратковременно отключив и включив его.

Е3 (Over Heat) обозначает, что температура среды поднялась выше критического значения в 95 градусов. Следует нажать кнопку термостата.

Течь в баке

Протечки могут быть в месте крепления фланца или по низу бака. Причина скрывается в ошибках монтажа, износе спаечных швов, неправильном обслуживании. При отсутствии заземления тоже начинается преждевременная коррозия.

Причина течи снизу может заключаться в износе прокладки на фланце. Чтобы устранить неполадку, прежде чем разбирать устройство, нужно его отключить, разобрать фланцевое соединение и поменять деформированную деталь. Затем включить бойлер и посмотреть, как он будет работать.

Если устройство протекает по швам, легче заменить модель, так как самостоятельно в домашних условиях заделать швы без деформации корпуса вряд ли удастся. Бак из нержавейки можно проварить. При наличии защитного внутреннего покрытия из стеклоэмали сварку применить нельзя, так как поверхностный слой придёт в негодность.

Накипь

Водопроводная вода имеет большую жёсткость, при нагреве на корпусе бойлера и внутренних деталях откладываются солевые отложения. Чем это грозит:

• увеличению температурного напора, которое может привести к срабатыванию УЗО;
• недогреву;
• поломке.

Рекомендуется выполнять профилактическую очистку от накипи. Процесс производится в несколько этапов. По порядку отключаем бойлер от сети, перекрываем подачу воды, опустошаем бак, отсоединяем провода и демонтируем ТЭН.

Затем электронагреватель промываем тёплой водой. Солевые отложения удаляем с помощью специальных составов от накипи или применяя домашние средства, добавив бутылочку уксуса в воду. ТЭН рекомендуется замочить в этом составе, пока соли не растворятся.

На заключительном этапе промыть все детали чистой водой, просушить их и собрать водонагреватель.

Поломка ТЭНа

Основные признаки неисправностей

• вода не нагревается;
• срабатывает УЗО и устройство отключается;
• недостаточный нагрев рабочей среды;
• индикатор включения не горит;
• шум внутри конструкции;
• на выходе из бойлера сливается мутная вода с неприятным запахом;
• выбивает автомат.

Внешний вид нагревателя не всегда позволяет обнаружить дефект, если не повреждается оболочка. В этом случае используют тестер:

• ноль – короткое замыкание;
• бесконечность – обрыв спирали.

Причины:

• длительный срок эксплуатации;
• перегрев нагревательного элемента из-за отсутствия жидкости в бойлере;
• простой в работе заполненного водонагревателя в течение длительного времени;
• испорченный термостат;
• перепады напряжения в сети.

Причина может быть в накипи и износе анода. Иногда достаточно включить и отключить бойлер несколько раз, чтобы устройство заработало.

Как поменять ТЭН

Следуйте приведённому алгоритму:

1. Отключите водонагреватель от сети.
2. Перекройте запорный вентиль на входе в устройство.
3. Слейте воду из бойлера через сливной патрубок с помощью шланга.
4. Отсоедините прибор от смесителя.
5. Теперь снимите нагреватель и переверните его.
6. Открутите гайки на фланце, чтобы снять нижнюю крышку.
7. Отсоедините провода от ТЭНа.
8. Вытащите термостат и датчик температур.
9. Демонтируйте неработающий ТЭН, если необходимо, слегка прочистите его отвёрткой.

Теперь остаётся заменить нагревающий элемент и проделать операции в обратном порядке.

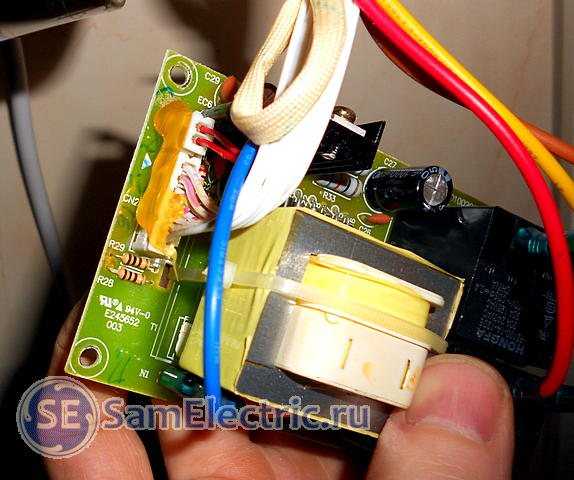

Плата силовая с датчиком, водяной нагреватель Thermex id 80 h

Фото платы. Плата лежит у меня без дела, могу за символическую плату отдать, кто попросит. (Апдейт – плата приобретена у меня коллегой за 100 руб)

Силовая электронная плата настенного водонагревателя Thermex ID 80 H

Силовая электронная плата настенного водонагревателя Thermex ID 80 H

Силовая электронная плата настенного водонагревателя Thermex ID 80 H

Силовая электронная плата настенного водонагревателя Thermex ID 80 H. Вид на интегральный стабилизатор +5В L7805CV

Силовая электронная плата настенного водонагревателя Thermex ID 80 H. Вид на ключевые транзисторы реле.

Силовая электронная плата настенного водонагревателя Thermex ID 80 H. Параметры платы.

Силовая электронная плата настенного водонагревателя Thermex ID 80 H. Печатный монтаж, вид со стороны пайки.

Рекомендации по выбору режима водонагревателя Thermex

Температурный режим подбирается индивидуально, в зависимости от потребностей владельцев прибора и его эксплуатационных характеристик. Общие рекомендации по выбору:

1. В начале работы бойлер лучше всего держать на минимальной температуре, пока вода не прогреется. Через 4-6 часов показатель постепенно доводят до нужного значения.
2. При нерегулярной работе бройлера затраты электроэнергии гораздо больше, т. к. на нагрев воды агрегату требуется больше энергии, чем на поддержание ее температуры. Поэтому при коротких перерывах в использовании (1-3 дня) устройство лучше оставить включенным на низкой температуре.
3. Наиболее экономный расход электроэнергии наблюдается при средней температуре воды +45…+55 °C.

Прибор необходимо регулярно вводить в режим «Эко» и проводить дезинфекцию. В стандартных условиях эксплуатации это делается 1-2 раза в неделю.

При средней температуре воды от +45 до +55 °C расход электроэнергии будет более экономным.

Порядок устранения неисправностей

Самостоятельное устранение неисправности бойлера начинается с полного перекрытия подачи воды, затем требуется слить ее остатки из бака. Кроме того, необходимо отключить прибор от питающей сети и снять его с места постоянного размещения.

Далее демонтируют защитную крышку водонагревателя, расположенную либо снизу его корпуса (при вертикальном исполнении), либо с лицевой стороны.

При откручивании крепежных винтов и удалении панели следует действовать осторожно, стараясь не повредить провода и другие электрические компоненты

Ремонт (замена) электронагревателя

Перед началом ремонта бойлера Термекс сфотографируйте его ТЭНы вместе с подводящими проводами (у некоторых моделей ТЭНов может быть два). Это позволит зафиксировать схему подключения питания и не тратить время на подготовку эскиза.

Затем с помощью мультиметра, включенного в режим «Прозвонка», требуется проверить подходящие к ТЭНам провода на наличие в них обрыва или КЗ. Когда они прозваниваются как исправные, это значит, что не работает или «бьет током» сам электронагреватель (один или оба).

Если при этом на индикаторе прибора высвечивается обрыв (бесконечность) – это означает, что ТЭН выгорел и его необходимо заменить новым. Перед заменой следует основательно почистить посадочное место от скопившейся на нем накипи и грязи, а затем установить новый прибор на «свежие» прокладки.

Обнаруженную на исправном ТЭНе накипь можно попытаться удалить специальными химическими средствами или раствором, приготовленным на основе уксуса (5%) и лимонной кислоты. Эта мера поможет справиться со вторым нарушением в работе – медленным нагреванием воды в бойлере.

Особенности установки

Рекомендуется доверить монтаж бойлера «Термекс» профессионалам, но если планируется собственноручная установка, то вначале следует ознакомиться со всеми особенностями подключения. Более того, следует помнить, что такое решение приведет к аннуляции гарантии производителя.

Место монтажа должно располагаться как можно ближе к месту потребления – это предотвратит теплопотери. Стена должна выдерживать общий вес конструкции, если необходимо, ее следует укрепить. Пол в помещении должен быть гидроизолированным, в нем должен быть предусмотрен вывод жидкости в канализационную систему (в крайнем случае, внизу можно поместить специальный поддон со сливом).

К водопроводу прибор подключается посредством фильтра, каждое из соединений должно быть уплотнено лентой ФУМ. Далее прибор заполняется водой. Во избежание появления чрезмерного давления кран ГВС на смесителе периодически открывается. Как только из этого крана потечет вода, его необходимо закрывать.

Обратите внимание! К электрической сети бойлер подключается шнуром с вилкой, которые должны входить в комплект. Розетка должна быть заземлена, используемый провод – на три жилы

Технические параметры и техника безопасности

Вне зависимости от того, какой бойлер «Термакс» будет приобретен (детальнее об основных разновидностях поговорим в следующем пункте статьи), необходимо знать об основных правилах монтажа и дальнейшей эксплуатации, которые также излагаются в инструкции изготовителя.

1. Предназначение. У каждой модели имеется свое, конкретное предназначение. Но все приборы отличаются тем, что их нельзя помещать в неотапливаемые комнаты, в противном случае рабочая жидкость может попросту замерзнуть.
2. Другой важный момент – это технические параметры. У каждой конкретной модели они разные (речь идет о максимальном/минимальном давлении, диаметре труб, мощности нагревательного элемента и так далее).
3. Комплектация. Вместе с самим бойлером в комплект могут входить различные дополнительные приспособления, с их перечнем следует ознакомиться заранее, дабы рассчитать приблизительные затраты.
4. Принцип работы – данный показатель также может быть разным.
5. Меры безопасности. Здесь все просто, так как меры безопасности везде одни и те же, они указаны в инструкции.

Первый запуск и проверка корректности работы бойлера

После подключения агрегата необходимо подготовить его к подключению и проверить работоспособность. Алгоритм действий:

1. Перекрытие подачи горячей воды из общего стояка. Это делается для того, чтобы бройлер не отапливал центральный водопровод дома.
2. Наполнение бака. Сначала в бойлер наливают воду, затем открывают смеситель и выход для горячей жидкости, затем — вход для холодной. Эти манипуляции нужны для выпуска воздуха из бака.
3. Открытие кранов подачи, стоящих на подводе бойлера.
4. Открытие крана горячей воды. Через некоторое время, когда из него пойдет стабильная и ровная струя, его закрывают.
5. Подключение водонагревателя к электросети.

От подключения до первого запуска агрегата необходимо выждать 1-2 часа.

При механическом управлении

Первый запуск бойлера на механическом управлении проводится по стандартной схеме. Пошаговая инструкция:

1. Обозначить мощность при помощи кнопок на панели управления. Всего есть 2 режима: 1,3 кВт и 2 кВт. Выбранное значение отображается на лампах индикации: если горит 1 из них, выбран Single power, когда 2 — Double power.
2. Отрегулировать температуру. Это делается при помощи ручки регулятора. При повороте по часовой стрелке значение увеличивается, против — уменьшается. Шаг составляет 1°C.
3. Измерить температуру воды в смесителе при помощи термометра. Включить бойлер, подождать около 30 минут и произвести еще 1 замер, чтобы убедиться, что начался нагрев.

Выключить прибор с механическим управлением можно путем поворота регулятора температуры до упора.

На сенсорном экране

Первый запуск агрегата с сенсорной панелью управления осуществляется проще. Пошаговая инструкция:

1. Выйти из режима DEMO, в котором первоначально находится прибор. Для этого нужно одновременно удерживать верхнюю и нижнюю скобки в течение 5 минут.
2. Выбрать мощность. Это делается при помощи верхней и нижней клавиш выбора. Дисплей будет отображать выбранный показатель: Single power (1,3 кВт) или Double power (2 квт).
3. Установить температуру. Переход в режим выбора осуществляется 2 нажатиями верхней скобки. Значение отображается на экране.
4. Установить таймер. Это делается путем нажатия левой скобки выбора.
5. Включить агрегат при помощи круглой клавиши в центре экрана. Запомнить температуру воды (она отображается на панели) и перепроверить ее через 20-30 минут, чтобы убедиться, что она повышается.

Частые ошибки и неисправности

При включении водонагревателя периодически возникают различные неполадки и неисправности. Перечень распространенных проблем и их решение:

1. Неполадки с электросетью. Бройлер имеет большую мощность, поэтому из-за его работы нередко выгорает розетка или приходит в негодность проводка. Чтобы исправить ситуацию, стоит прозвонить электросеть специальным прибором-тестером, и в случае обнаружения неисправностей заменить поврежденные элементы.
2. Перегоревшая или сломавшаяся спираль ТЭНа. При этой поломке прибор не только не работает, но и бьет током при прикосновении к корпусу. Решается проблема путем замены неисправной детали.
3. Срабатывание защиты от перегрева. Это случается, когда температура внутри устройства превышает максимально допустимое значение. Причиной этого может быть накопление накипи на ТЭНе — тогда необходима его чистка. Кроме того, такая неисправность возникает из-за поломки термостата — его придется заменить на новый.
4. Неполный бак воды. Проблема решается откачкой и повторным наполнением бака жидкостью, а также удалением лишнего воздуха наружу.

Водонагреватели с сенсорным управлением высвечивают код ошибки на дисплее. Их полный перечень с описанием распространенных поломок находится в инструкции по эксплуатации, которая поставляется в комплекте с устройством.

Когда нужна помощь специалиста

Некоторые виды неисправностей бойлера Термекс может устранить только мастер, и производить самостоятельно ремонт в таких случаях крайне не рекомендуется. Проблемы, которые может решить только специалист:

• неправильная работа и аварийные отключения новой техники, у которой гарантийное обслуживание не закончилось;
• сбрасываются настройки на электронном терморегуляторе;
• УЗО часто отключает агрегат;
• течь бака, хотя эффективность такого ремонта сомнительна — будет дешевле приобрести новых аппарат.

Но пред тем, как позвонить в сервис, убедитесь, что в магистрали, через которую подается холодная вода, есть напор. Существуют модели агрегатов, которые отключают бойлер при отсутствии давления в подводке.

Как проверить

Можно проверить ТЭН на функционирование тремя способами:

1. Если есть запасной нагревательный элемент, им заменяют тот, который хотят проверить, и подключают агрегат. Если после замены нагревательного элемента вода начала нагреваться, значит неисправность была в самом ТЭНе. Если же нагреватель по-прежнему не работает, значит причина в чем-то другом.
2. ТЭН проверяется посредством контрольной лампы, которую собирают последовательно с нагревательным элементом и подключают к электричеству. Загоревшаяся лампочка послужит индикатором целостности ТЭНа. Если же лампа не загорается, то такой ТЭН неисправен и подлежит замене.
3. ТЭН проверяют на сопротивление с помощью тестера. Если омметр показывает ноль, это означает короткое замыкание. Если бесконечное сопротивление – обрыв в цепи. И в том и в другом случае элемент подлежит замене.

Замена нагревательного элемента не является особенно сложной операцией, но есть большая доля вероятности, что кроме ТЭНа нужно будет поменять и магниевый анод.

Основные характеристики Thermex

Приборы линейки Thermex обладают следующими характеристиками:

1. Объем бака — 15, 30, 80 или 50 литров. С его увеличением возрастет время нагрева воды.
2. Необходимое напряжение — 220 В (допустимая погрешность — 10%), частота — 50 Герц.
3. Максимальная температура эксплуатации — +95 °C. При ее достижении срабатывает система аварийного отключения.
4. Внутренняя часть корпуса выполнена из нержавеющей стали и титана, за счет чего бойлер обладает хорошей теплоизоляцией и защитой от появления ржавчины.
5. Пространство между корпусом и баком заполнено качественным современным герметиком — пенополиуретаном. Он обеспечивает дополнительную теплоизоляцию и защищает устройство от протечек.
6. Нагрев жидкости осуществляется за счет трубчатых электронагревателей (ТЭНов), находящихся внутри бака. Температура регулируется при помощи термостата.

Инструкция по запуску бойлера Thermex

Если монтаж оборудования проводят обычно специалисты, то с его запуском хотя бы раз в год приходится сталкиваться самим хозяевам. Рассмотрим подробнее, как включить водонагреватель Термекс, чтобы не повлиять негативно на его эксплуатационные свойства. Ведь именно от правильности выполнения процесса во многом зависит длительность эксплуатации и частота обслуживания.

Порядок выполнения работ

Включение бойлера: этапы запуска водонагревателя и настройка могут немного отличаться. Все зависит от того, используется проточное устройство или накопительное. Однако, несмотря на конструкционные различия, порядок их включения имеет одинаковый принцип. Универсальная инструкция по запуску бойлера Термекс выглядит следующим образом:

• Прежде чем включить водонагреватель, перекрывается запорная арматура подачи горячей жидкости из общего стояка. Это производится, даже если на трубе установлен обратный клапан. Ведь при незначительной его неисправности без перекрытия канала прибор будет отапливать центральный водопровод.
• Перед тем, как включить накопительный водонагреватель Термекс в сеть, его наполняют водой. Открываются по очереди выход из устройства горячей жидкости и смеситель, а после них – вход холодного потока. Указанные манипуляции нужны, чтобы вытеснить из системы воздух.
• После того как вода потекла ровным потоком, можно ее перекрывать, включать агрегат в электросеть и, выставив настройки и обождав час-два, приступать к его использованию.

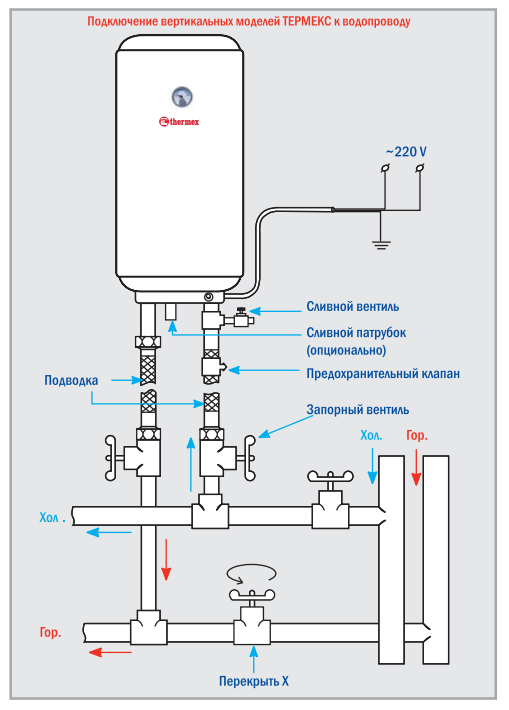

Схема подключения водонагревателя компании Thermex при использовании аппаратов проточного типа будет аналогичной, за исключением того, что результат почувствуется сразу.

Следующий этап после включения – проверка работоспособности. Перед тем, как пользоваться водонагревателем Термекс нужно:

• Убедиться, что при включении в сеть загораются индикаторы питания.
• Замерить температуру жидкости, подающейся на смеситель.
• Через 20 минут взглянуть на датчики оборудования, если подключение бойлера с сенсорной панелью выполнено правильно – на приборе уже должен будет увеличиться показатель температуры. В случае отсутствия электронной панели надо еще раз замерять степень нагрева воды на выходе из смесителя.

Что делать, если Термекс не включается

Процесс монтажа проточного водонагревателя Thermex или любой другой модели предполагает наличие исправных элементов сети: розеток, автоматов защитного отключения, кабелей достаточной толщины. Устройства имеют очень большую мощность, поэтому если они не работают, прежде всего, вооружившись тестером, надо проверить наличие электроэнергии в розетке, затем – клеммы питания. Видео инструкция по установке водонагревателя Термекс поможет найти их месторасположение, а тестер – снять показания. Если напряжение равно нулю, значит перебит кабель электроприбора.

Что делать, если водонагреватель Термекс не включается, вернее, питание подается, но он выдает ошибку – самый популярный вопрос. В этом случае нужно открывать инструкцию прибора и смотреть пояснение, соответствующее указанному на дисплее коду. Если же такая возможность отсутствует, причины проблемы могут быть следующими:

ТЭН имеет испорченную или перегоревшую спираль. Признаком часто служит пробой электричества на корпус, тогда сразу срабатывает автомат УЗО и отключает подачу электроэнергии. Бороться с этим выйдет только путем замены ТЭНа.
Срабатывает защита, если нагрев теплоносителя поднимется выше установленного предела (обычно больше 90 градусов), что происходит как при поломке регулирующего термостата, так и при банальном скоплении накипи на ТЭНе, после чего он перегревается.
Бак не заполнен водой. Как включить впервые бойлер Thermex ID 50V или другую модель, было рассмотрено выше, и при несоблюдении требований по вытравливанию воздуха из патрубков срабатывает защитный механизм

Обратим внимание, что делать это нужно, даже если система заполнена, но ею долго не пользовались.

Заказывайте установку «Термекс»

Если вам нужно подключение водонагревателя «Термекс» 80 литров или любого другого объема, обращайтесь в специализированную компанию, которая окажет услугу качественно, а также, в случае необходимости, проведет техобслуживание или ремонт уже установленного прибора.

Важно следить, чтобы внутренний бак сохранял герметичность, а сам прибор работал в штатном режиме. Поэтому, после установки, система требует периодических проверок

Так к примеру, при нагреве может образовываться накипь на нагревательном элементе, что приводит к замедлению нагрева воды и последующему выходу из строя ТЭНов.

• 8(812)313-32-73
• +7(952)263-78-63

Жителям других регионов доступна широкая сеть авторизованных сервисных центров, данные о которых представлены на вкладке: «Сервисные Центры»

Правила пользования водонагревателем

Соблюдение инструкции по эксплуатации водонагревателя необходимо не только для продления срока его службы, но и для обеспечения безопасности хозяев. Основные правила и рекомендации:

1. Раз в 1 год необходимо проводить техобслуживание. Прибор разбирают, сливают воду в канализацию, очищают внутреннюю поверхность корпуса и ТЭНов от накипи и налета. Проводить процедуру можно как самостоятельно, так и при помощи профессиональных рабочих.
2. Если прибор не используется в теплое время года, воду из него лучше не сливать: это увеличит устойчивость к коррозии и повреждениям. Слив жидкости и повторное заполнение бака чистой водой производится только при повторном включении бойлера.
3. Когда прибор не используется в холодное время года, воду из него лучше слить. Ее замораживание может привести к повреждению корпуса и поломке внутренних деталей.
4. При срабатывании аварийной системы отключения заново запускать водонагреватель разрешается только по истечении указанного в инструкции по эксплуатации времени.
5. Запрещено подключать к сети водонагреватель, предварительно не заполнив емкости водой.
6. Максимально допустимое давление в водопроводной системе для эксплуатации прибора — 0,6 МПа.
7. Для монтажа и подключения оборудования разрешено использовать только те детали, что входят в его комплект. Заменять их в случае износа нужно на аналогичные.
8. Водонагреватель нельзя использовать без заземления.
9. В стандартных условиях чистить прибор от накипи и проводить замену анода нужно 1 раз в год, а если вода отличается высокой жесткостью — 1 раз в 6 месяцев.
10. Подключать бройлер к водопроводным трубам можно только с использованием предохранительных элементов.
11. Вода в водопроводной системе, к которой подключен бройлер, должна быть чистой, без примесей тяжелых металлов и других вредных веществ. Их воздействие может привести к преждевременному износу деталей и повреждению корпуса.
12. Воду, нагретую с помощью агрегата, запрещено пить или добавлять в пищу людям или животным.
13. Сливать воду из водонагревателя разрешено только после его отключения от сети.

При обнаружении поломок или неисправностей в работе прибора или его полном выходе из строя запрещается самостоятельно разбирать агрегат и проводить ремонт. Этим должны заниматься исключительно рабочие с соответствующей квалификацией, знающие принципы работы прибора и методы диагностики распространенных поломок.

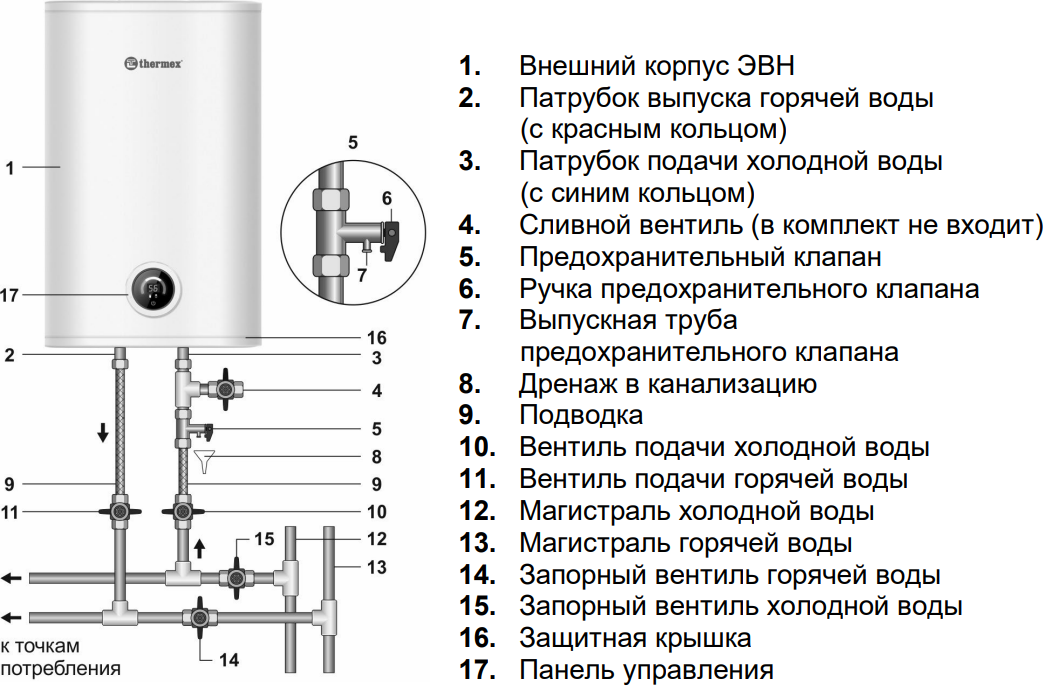

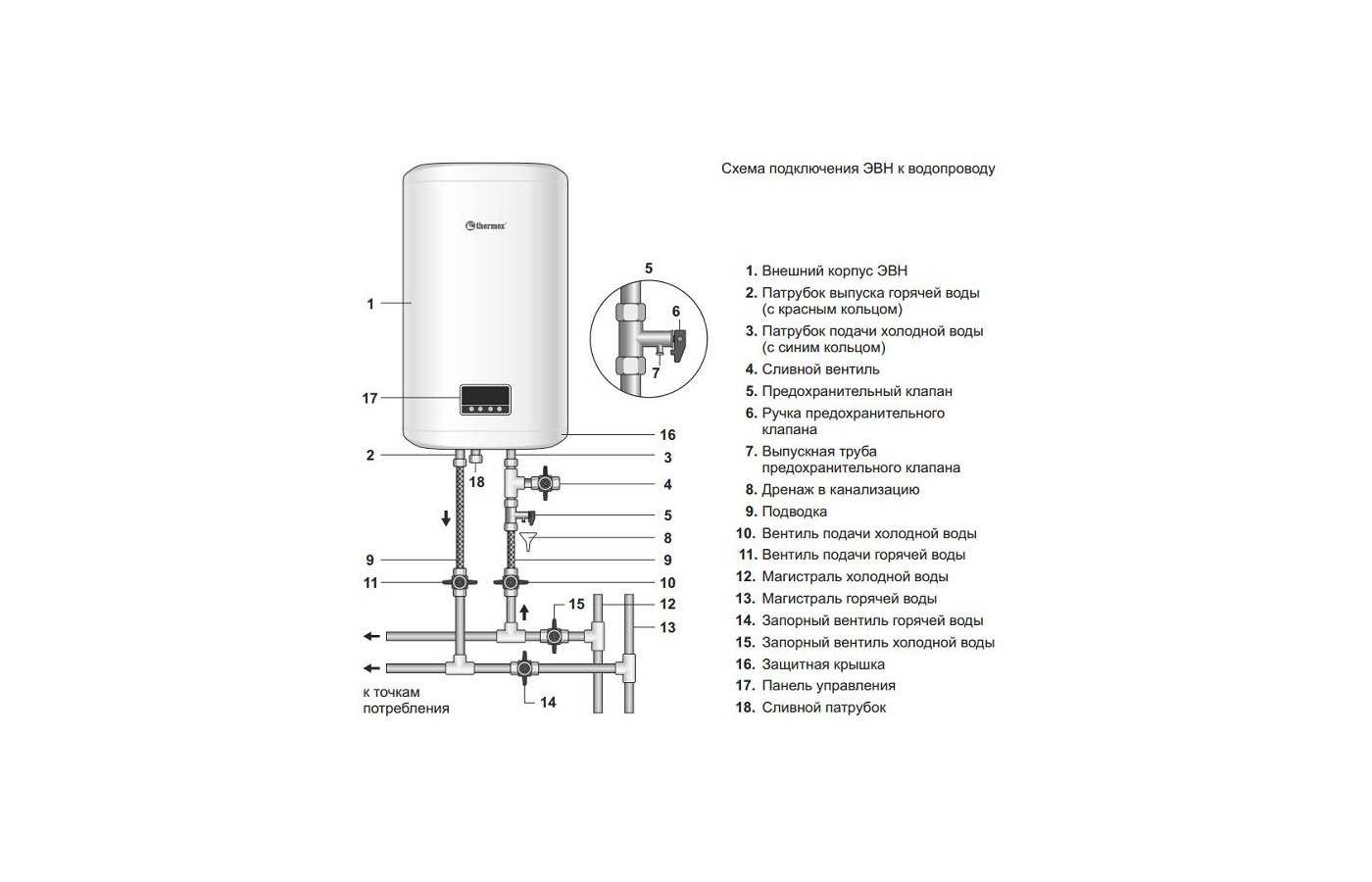

Как подключить водонагреватель Thermex своими руками – схема подключения

Рассмотрим, как подключить водонагреватель Thermex, когда он уже установлен. В начале всех работ перекрываем вентили на вводе воды в квартиру. Нам понадобится набор ключей, пакля и герметичная паста, дрель, а также в зависимости от материала труб болгарка, резак для пластиковых труб или паяльник для пропиленовых соединений.

Также нужны будут трубы, три вентиля, клипсы для крепления, дюбеля и саморезы, обратный клапан (может идти в комплекте с аппаратом Термекс), тройники. Вначале продумываем схему подключения и делаем приблизительный рисунок на бумаге.

Далее переносим уже реальные размеры линиями, по которым будут проходить трубы, на стену с помощью карандаша или маркера. По сути, мы заводим холодную воду в бойлер и выводим нагретую в стояк с горячей водой.

Первым делом врезаем тройники в стояки горячей и холодной воды. Это легко сделать своими руками, если у вас металлопластиковые или пропиленовые трубы. В первом случае покупается и врезается тройник, для подсоединения к пропиленовой трубе понадобится специальный паяльник.

Если же у вас старые металлический водопровод, и вы его сейчас не планируете менять, болгаркой вырезаем кусок трубы под размер тройника, нарезаем на концах резьбу плашкой и накручиваем латунный тройник с накидными гайками. Для герметичности используем резиновые прокладки.

Резиновый уплотнитель для бойлера Термекс

Если вы устанавливаете водонагреватель в частном доме, то, скорее всего, у вас нет труб горячей воды. Это упрощает задачу, нужно будет только провести канал от бойлера к смесителю. Если у вас несколько водоразборных точек, то с помощью тройников делается необходимое количество ответвлений.

Дальше подводим трубы максимально близко к водонагревателю, оставив место для гибких шлангов. Закрепляем их, просверлив в стене отверстия и поставив клипсы соответствующего диаметра на дюбеля с саморезами. В моделях Thermex Hit H 10-0 и Thermex Hit 10 U может быть как нижняя, так и верхняя подводка.

На обе трубы монтируем краны. На конец ввода холодной воды ставим сначала обратный клапан, а потом дополнительный тройник с краном

Если вы покупаете предохранительный клапан самостоятельно, важно соблюсти характеристику давления, соответствующую модели водонагревателя

Эти данные написаны в инструкции по эксплуатации к прибору

При монтаже обращаем внимание на стрелку направления потока, которая нарисована ни клапане. Дополнительный тройник с краном нужен для того, чтобы во время технического обслуживания сливать воду с бака или пользоваться запасом жидкости в случае отключения централизованного водоснабжения

Сливной клапан бойлера

Устанавливаем гибкие шланги. На корпусе есть пометки, кольцом синего цвета помечен ввод холодной воды, а красного вывод горячей. Гибкие шланги берутся дорогие хорошего качества.

Не рекомендуется делать подводку без шлангов, так как в этом случае все перепады давления будут наносить удары по баку. Для дополнительной безопасности на вводе ставится редуктор выравнивания давления. Он регулируется на давление чуть меньшее, чем указано в инструкции.

Намного проще подключать проточные водонагреватели, такие как Thermex 350 Stream и Thermex 500 Stream. Они предназначены для одной водоразборной точки и требуют только подвести холодную воду и вывести нагретую к смесителю.

На этом подключение заканчивается, осталось проверить надежность соединений и настроить параметры бойлера. Открываем вентиль на входе холодной воды (при этом кран горячей оставляем закрытым). Включаем смеситель с горячей водой.

В бак начнет набираться жидкость. Внимательно осматриваем все узлы на предмет протечек. Если где-то появляются капли, закрываем воду, раскручиваем узел, меняем паклю и собираем его обратно.

Для заполнения бака на 50 литров понадобится примерно 5 минут, для 80 литров около 8 минут. Когда из смесителя пойдет вода, это будет означать, что бак полный и можно включать прибор. Включаем бойлер в электросеть.

Если у вас модель с электронной платой управления, например, Thermex Flat Plus IF 30 V или Thermex Stainless G5, проводим первичную настройку. На панели управления располагается три кнопки, три индикаторных лампочки и LDC дисплей.

Нажимаем кнопку включения, обозначенную «ON/OFF». Второй кнопкой Power Selector выбираем нужную мощность, а третей выставляем температуру. Она отобразится на экране, а через две секунды поменяется на актуальную.

В более простых моделях без электронной платы управления, таких как Thermex ER 50 V, настройка механическая. Просто выставляем ручкой уровень нагрева и включаем красными выключателями один или два ТЭНа.

Предлагаем посмотреть видео о подключении бойлера Термекс в квартире:

Использование и основные неисправности

Пятидесятилитровые модели обычно применяют в бытовых целях в квартирах. Такого объема хватит для регулярного пользования двух человек. Если монтаж произведен правильно, то легко разобраться, как пользоваться таким водонагревателем.

Открываем вентили, ждем, пока наберется вода, включаем прибор и выставляем нужную температуру. Примерно через полтора часа вода нагреется. Если вы ненадолго уезжаете, воду сливать не нужно, просто закрываем все вентили и обесточиваем аппарат.

Чаще всего выходят из строя два элемента – это ТЭН и бак. ТЭН может деформироваться или проржаветь. Чтобы этого не произошло раз в год нужно производить очистку от накипи. Бак подвержен коррозии, так как постоянно находится в контакте с водой. Для продления срока службы внутри на фланце ставят магниевые аноды. Их меняют раз в полгода.

ТЭН водонагревателя

Также время от времени сливается вода с предохранительного клапана для того, чтобы проверить его работоспособность и слить осадок

Делать это важно раз в три месяца. Если вовремя проводить техническое обслуживание бойлера, он прослужит намного дольше

Инструкция по установке и подключению водонагревателя

Монтаж бойлера состоит из 3 основных этапов:

1. Установки агрегата на стену.
2. Подключения прибора к системе водоснабжения.
3. Сборки проводки и соединения водонагревателя с сетью.

Схема подключения водонагревателя.

Размещение и монтаж прибора

Место установки водонагревателя должно соответствовать нормам безопасности. Необходим доступ к канализации, удаленность от электрических приборов (и прочего оборудования, для которого нежелателен контакт с водой), возможность аварийного слива и автономного подсоединения к щитовой. Процесс монтажа проходит в несколько этапов:

1. Проведение замеров, наметка точек крепления анкеров.
2. Высверливание отверстий, вкручивание анкеров.
3. Крепление бойлера к стене.
4. Подключение кранов к контурам водоснабжения.
5. Установка фильтров и редуктора давления на холодный контур.
6. Монтаж предохранительного клапана, тройника, сливного шланга и других вспомогательных и защитных элементов.

Подключение к электрической сети

Последняя стадия монтажа бойлера — его подключение к электросети. Процедура состоит из следующих этапов:

1. Укладки проводов в штробы или в накладную коробку.
2. Подключения УЗО к щитовому.
3. Проведения кабеля от электрощита к предохранителю.
4. Подключения бойлера к автомату отдельным кабелем.
5. Подсоединения проводов «фаза», «ноль» и «заземление» к нижней части водонагревателя.

Соединение проводки с бойлером выполняется исключительно профессионалами.

Главные моменты при установке водонагревателей Термекс

Рассмотрим, как проводится самостоятельная установка водонагревателя Термекс

Обратим внимание на моменты, упоминающиеся вскользь. Кстати, не забывайте – сантехника целиком одевается минимум на три с половиной витка

В противном случае дорезают резьбу. Самостоятельная установка водонагревателя Термекс ведется по стандартной схеме. Подчеркнем лишь замалчиваемые места.

Нельзя эксплуатировать водонагреватель Термекс без магниевого анода. В обогревательной технике магниевый анод защищает алюминий и сталь против электрохимической коррозии в цепях с элементами из меди. Это прописано в СНиПах. Запрещено эксплуатировать железные и алюминиевые конструкции ниже по течению от медных.

Сказанное касается и водонагревателей. Часто ТЭН используют медный. Медь хорошо проводит тепло, КПД прибора растет. Встречаются стальные ТЭНы. Это связано с электрохимической коррозией: разница электрических потенциалов между стальными баком и ТЭНом равна нулю. Следовательно, разрушение блокируется. Хотим отметить – процесс электрохимической коррозии не связан с 220 В из розетки. Металлы в природе имеют естественный потенциал. Медь стоит на правом краю в ряду величин заряда, магний – на левом.

При образовании между двумя металлами токопроводящей среды начинается перенос зарядов. В результате один материал становится донором, разрушаясь. Баки водонагревателей, не считая проточных моделей, изготавливаются из стали. В ряде случаев сплав легируется, получает свойства нержавейки, в других покрывается эмалью. Третьего не дано. При нарушении защитного слоя сталь обретает контакт с водой. В результате, если выше по течению притаилась медь, стартует процесс электрохимической коррозии. Тем сильнее, что на малую оцарапанную площадь стали приходится полная сила удара. За счет этого процесс электрохимической коррозии проходит быстро. Бак начинает течь, повреждение замене по гарантии либо починке не подлежит. Делайте выводы.

Залатать бак сложно – придется содрать внешнюю теплоизоляцию, приклеенную (пена) к стенкам снаружи. Необходимо проведение и пассивации мест повреждения изнутри. Процесс простым и безопасным не назовешь. Четко представляйте – эксплуатация водонагревателя без магниевого анода недопустима.
