Схемы подключения телевизионных розеток
Прежде чем разбирать способы подключения проходных ТВ розеток следует разобраться с вообще существующими вариантами схем подключения телевизионных розеток. Тем более что их не так уж и много, а если быть точным всего два.
Прежде всего давайте рассмотрим более дешевую в плане монтажа проходную схему. Кстати именно эта схема дала название проходным розеткам. Ведь именно для ее реализации они и нужны.
Суть проходной схемы сводится к следующему. От антенны или другого источника сигнала кабелем подключается телевизионная розетка проходная, от нее подключается еще одна и еще по мере необходимости. И последней в этом шлейфе .
- Главным преимуществом такой схемы является низкий расход телевизионного кабеля и отсутствие необходимости в приобретении дополнительных устройств.
- Что же касается недостатков, то одним из наиболее весомых является ухудшение качества сигнала по мере удаления от источника сигнала. Дабы исключить эту проблему некоторые доводят уровень сигнала до 90 и 100дБ. Но как следует из практики зачастую это приводит лишь к ухудшению качества изображения. Поэтому единственным выходом может стать установка дополнительных усилителей.
- Еще одним недостатком такой схемы является суммарная большая длина кабеля. Ведь обычно телевизионный кабель прокладывают рядом с силовым. Из-за этого на телевизионном кабеле появляются помехи частотой 50Гц. Современные телевизоры отстроены от помех данной частоты, но отстройки от частот больших гармоник они не имеют. В связи с этим при большом количестве компьютерной техники или преобразователей частоты, которые выдают в сеть помехи больших гармоник, могут возникать достаточно значительные помехи из-за чего ваше видео будет иметь значительные помехи.
Современный и качественный ремонт в доме планируется тщательно и поэтапно. Определяется общий стиль в интерьере, составляются схемы расположения мебели и техники. Телевизионная розетка помогает создать уют в доме, избавляет от вороха проводов, путающихся на полу, обеспечивает комфортное подключение телевизора к сети. Все коммуникации, в том числе розетки для телевиденья, проводятся с учетом будущего места расположения девайсов, так, чтобы было удобно ими пользоваться.
Для придания эстетического вида жилым помещениям, все кабели и провода принято скрывать за гипсокартонными перекрытиями или укладывать в штробы, которые заблаговременно проделывают в бетонной стене.
Каждой схеме подключения соответствует определенная розетка тв. Различают несколько основных видов, каждая из которых имеет свое назначение. Правильно выбранное оборудование способно повысить качество сигнала.
Одиночная
Самой простой конструкцией отличается одиночная розетка под телевизор. Из названия следует, что к ней можно подключить лишь один питающий кабель. Использование зажимных или винтовых типов клемм, делает монтаж несложным и понятным. Степень сигнала в конструкциях этого типа может падать незначительно, в пределах от 1 до 3 дБ.
Проходная
Проходная тв розетка имеет конструкцию существенно сложнее, чем одиночная. Это сопряжено с тем, что такой вид приспособления создан для решения целого ряда технических проблем связи. Правильно установленная проходная розетка, гарантирует хороший сигнал для себя, обеспечивая минимальное снижение сигнала для всех последующих устройств.
В своей системе проходная розетка оснащена двумя разъемами: для подходящих и отступающих кабелей. Контактные детали фиксируются с помощью винтообразных, зажимных или гибридных клемм. Монтаж такой конструкции также не сложный и достаточно понятный.
Что касается падения степени сигнала, то в таком типе он остается в тех же пределах, что и у одиночной розетки, однако на отступающих кабелях этот показатель может быть значительно выше. Для того, чтобы сигнал оставался на довольно высоком уровне во всех местах схемы, следует обеспечить фильтрацию отраженных сигналов. Уменьшению степени помех в значительной мере способствует установка специализированных сопротивлений, имеющих емкостной или же резисторный тип.
Оконечная
В соответствии с указаниями, оконечная розетка должна устанавливаться только лишь в проходных схемах и быть ее конечной точкой. Своей конструкцией контактной части оконечная форма розетки напоминает одиночный тип. Если к такой розетке подключен телевизор, то он дает отраженные сигналы, которые помехами или наложенными изображениями проявляются на других устройствах, подключенных к схеме. По этой же причине, монтаж производят с учетом фильтров несогласованного сигнала, что существенно снижает потерю сигнала.
Загадочная розетка TV RD SAT и её собратья
Кроме обычных ТВ розеток производители предлагают изделия с загадочными именами tv rd sat, tv fm sat, tv sat, TV-RD, tv + rj 45. На самом деле ничего загадочного в них нет и это просто-напросто комбинированные розетки для подключения одновременно 2-3 различных приёмников.
Не секрет, что провайдеры предлагают чаще всего комплекты из эфирного телевидения, радио, спутникового и интернета в придачу. Если тянуть кучу кабелей в квартиру не хочется, то в распредщите на площадке ставят блок-смеситель. Он собирает сигналы от нескольких антенных кабелей на один выходящий, его и заводят в квартиру. А чтобы потом разделить частоты разных вещаний — ставится комбинированная розетка для подключения группы приёмников.
Пригодятся такие розетки и в домах с кабельными сетями. Там блоки-сумматоры могут быть по одному на подъезд и к потребителю тянут сразу один кабель. Для разделения разных частот сигнала и нужна комбинированная розетка.
Давайте разберёмся с премудростями названий на примере продукции компании Legrand
Розетки TV-RD-SAT
Розетки TV-RD-SAT можно найти в сериях Valena и Galea Life. Они предназначены для подключения телевизора (TV), радио (RD) и спутникового ресивера (SAT). Подходят для кабельных сетей, по типу бывают проходные или оконечные.
| Розетка Legrand Galea Life TV-RD-SAT проходная | Розетка Legrand Galea Life TV-RD-SAT оконечная |
Розетки TV-FM-SAT
Розетки TV-FM-SAT присутствуют в серии Celiane и Валена. Применяются как одиночные в домашних разводках ТВ-кабеля. Подключаются по схеме «звезда», напрямую соединяясь со сплиттером по одной линии. В саму розетку можно включить теле- и радиоприёмник, а также спутниковый ресивер.
| Розетка TV-FM-SAT звезда Legrand Valena | Розетка TV-FM-SAT оконечная Legrand Valena | Розетка TV-FM-SAT проходная Legrand Valena | Розетка TV-FM-SAT Legrand Celiane |
Розетки TV-RD (FM)
Розетки TV-RD (FM) можно найти в сериях Селиане, Валена, Galea Life. Нужны они в кабельных ТВ-сетях для подключения двух приёмников: радио- и теле. Причём телевидение можно принимать как эфирное, так и по принципу «коллективного спутника». По типу исполнения выпускаются проходные, оконечные и одиночные розетки
| Розетка TV-R (TV-FM) одиночная Legrand Celiane | Розетка TV-R (TV-FM) оконечная Legrand Celiane | Розетка TV-R (TV-FM) проходная Legrand Galea Life |
| Розетка TV-R-SAT на 2 кабеля Legrand Etika | Розетка TV-R-SAT на 2 кабеля Legrand Celiane | Розетка TV-R-SAT на 2 кабеля Legrand Celiane |
Розетки типа ТВ — интернет
Розетки TV + RJ 45 так же имеют 2 входа и 2 выхода для кабелей ТВ и интернет. Такой тип используется для подключения смарт-телевизоров.
| Розетка TV + RJ 45 Legrand Celiane | Розетка TV + RJ 45 Legrand Celiane | Розетка TV + RJ 45 Legrand Celiane |
Какие TV розетки нужны для спутниковой тарелки
Если у вас есть спутниковая тарелка и нужно подключить телевизоры к ней, то удобнее всего использовать комбинированные розетки на 2 входа TV RD SAT или TV FM SAT. Рекомендуем разводку по схеме «звезда» с простыми розетками. Для подключения используйте гнездо SAT (САТ).
Подводя итог, можно сказать, что вариантов розеток для телевизора очень много, как по отдельности, так и в сборках. Смотрите, что вам больше подходит и не забывайте про обычные розетки питания. Их потребуется установить в достаточном количестве, хотя бы по 3 штуки, а то окажется, что подключённые к антеннам девайсы запитать не от чего. И надо кидать удлинитель от другой розетки. А мы так старались избавиться от всяких хвостов из проводов.
Количество и состав
Правило №3

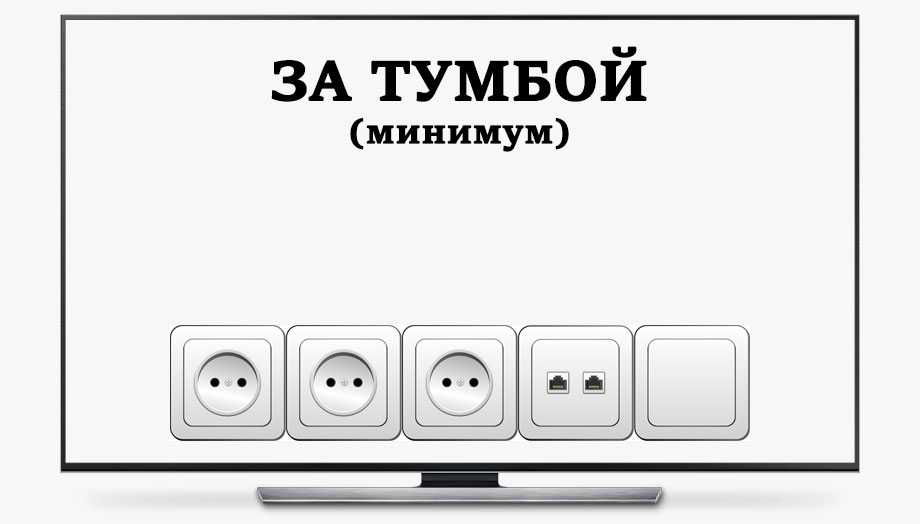

МИНИМАЛЬНОЕ количество розеток за тумбой — 5шт.
Сюда входят:
фальш розетка – 1шт
интернет RJ45 – (лучше двойная Lan/Lan)
Никогда не надейтесь только на Wi-Fi подключение, стараясь тем самым сэкономить на слаботочных розеточных группах. Всегда закладывайте под это дело провода.
Вот тут есть подробное объяснение почему нужно делать именно так.
220V – 3шт
Под ТВ приставку + игровая консоль (Play Station, Xbox) + домашний кинотеатр или аудиосистема.

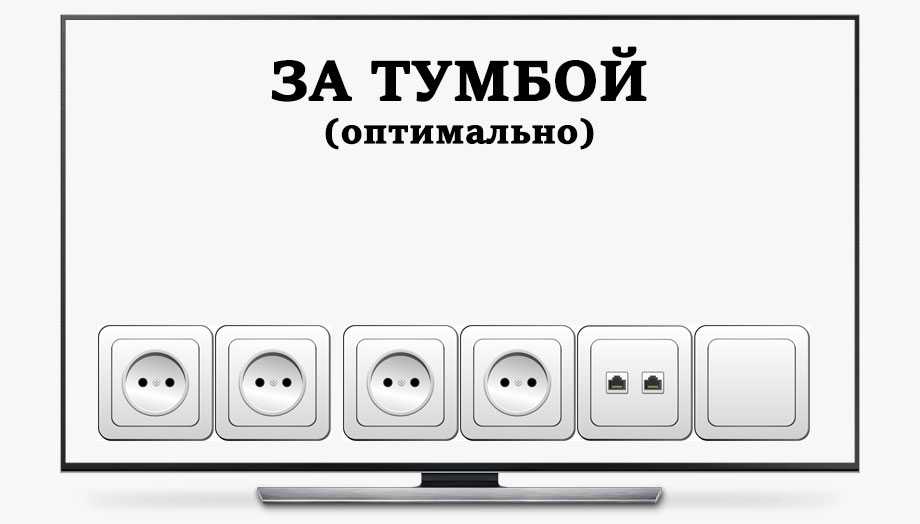

Правило №4
ОПТИМАЛЬНОЕ количество розеток за тумбой — 6шт.
фальш – 1шт
RJ45 – 1шт
розетка 220V – 4шт (3шт+1резерв)
Но тут всплывает один неприятный момент. В магазинах очень редко продается рамка под 6 постов.
Придется ее изготавливать либо самостоятельно из двух рамок 4+3.
Либо соблюдая небольшой отступ, монтировать рядышком два блока 4+2.

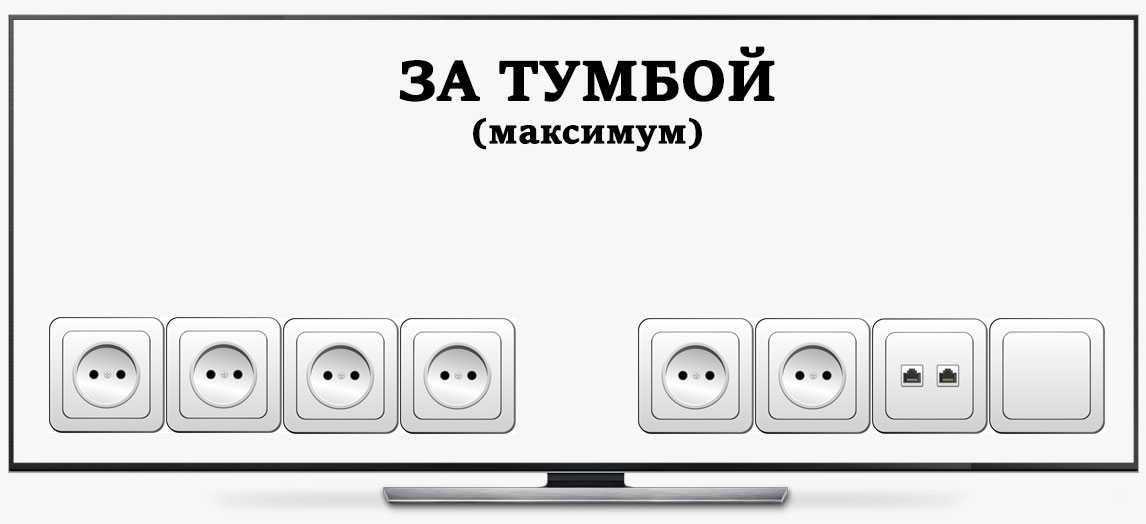

Данная комплектация представляет собой универсальный набор для тумбы небольшого размера. Итоговый блок из шести постов как раз незаметно спрячется за ней.
Но как вы сами понимаете, с развитием технологий и многолетним обжитием квартиры мы постепенно обрастаем все большим и большим количеством техники и электроники.
Еще лет десять назад никто бы и не подумал планировать отдельную розетку под робот-пылесос. А сегодня это уже реалии жизни.
С перспективой на несколько лет четырех розеточных постов 220V может и не хватить.
Поэтому для полноценной комплектации телевизионной зоны в гостиной, за большой тумбой делают два блока, немного разнесенных друг от друга.
Один из них сборный: фальшрозетка + 220V + слаботочка. Другой – чисто под 220В.

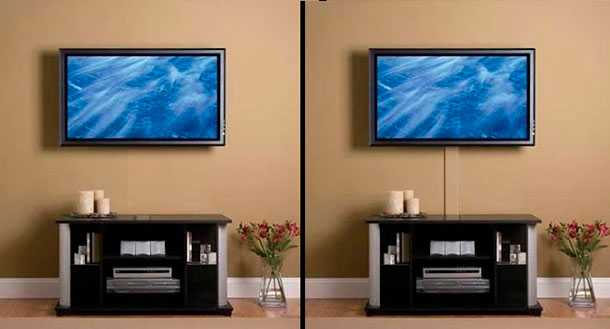

Все провода и вилки, которые могут просматриваться с лицевой стороны тумбы
можно элегантно спрятать, руководствуясь этим методом (фальшстенка на магнитиках):
https://youtube.com/watch?v=jXKCbgGvrt8%3F
Такой схемы (4+4) уже точно достаточно для подавляющего большинства современных квартир и частных домов. Даже с перспективой на годы вперед.
Количество розеток для ТВ в гостиной и зале
Сколько вообще нужно розеток в телевизионной зоне? Кое-кто считает, что достаточно всего одной (у меня же Smart TV ).
В гостиной телевизионная зона делится на две группы:
верхняя (за TV)
нижняя (за тумбой)
Нельзя все розетки располагать только за черным ящиком, собирая вот такую сборную “солянку”.

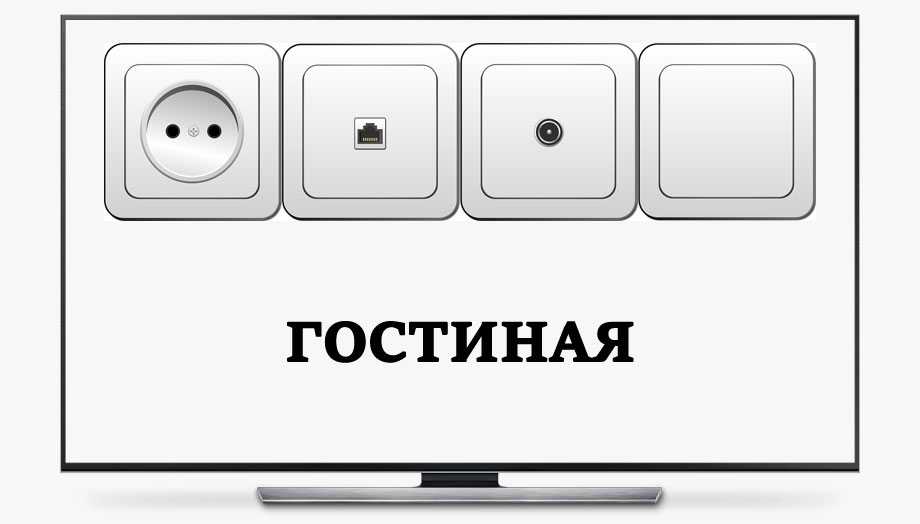

Правило №1
В верхней зоне за телевизором нужны всего 4 розетки.
220В
TV под коаксиал
интернет розетка RJ-45
фальш-розетка
Последняя представляет из себя пустотелую конструкцию для вывода напрямую любого кабеля. В магазине она так и называется “механизм вывода кабеля”.
Чаще всего через него выводят HDMI разъем.

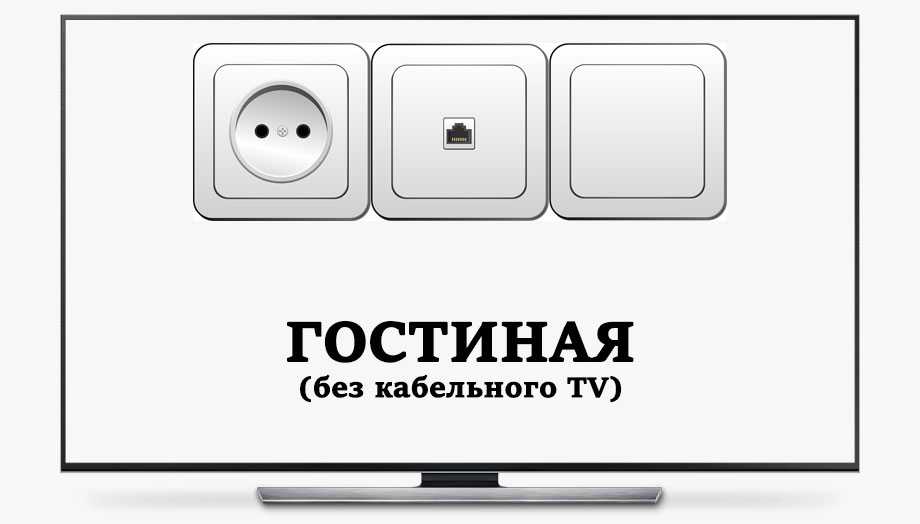

Если у вас нет ни кабельного, ни спутникового телевидения (во многих регионах это уже стало анахронизмом), тогда смело вычеркивайте один из постов (TV под коаксиал).
Фальш розетка всегда соединяется с нижней группой кабель-каналом (40*40 или 60*40), либо гофрой d=40-50мм.
Если взять размеры меньше указанных, то разъемы HDMI или One Connect могут попросту не пролезть. Они достаточно большие сами по себе, даже без учета остальных кабелей.
Кабель-канал заштукатуривается в стене, а все провода внутри него при необходимости можно вытянуть и заменить на другие, не нарушая чистовую отделку.
Кстати, с технологией One Connect можно вообще обойтись без розеток в верхней части стены.
Естественно, что сам TV должен поддерживать данную технологию.
https://youtube.com/watch?v=4TQx1sUozc4%3F
Виды розеток
Теперь зная схемы подключения можно более детально рассмотреть виды ТВ розеток и их назначение. Ведь под каждую схему нужно приобретать только определенный вид розеток. Покупка розеток другого типа может существенно снизить качество сигнала.
Одиночная розетка или розетка по типологии звезда
Устройство розетки телевизионной выполненной по топологии звезда имеет самую простую конструкцию. Поэтому с нее мы и начнем наш анализ.

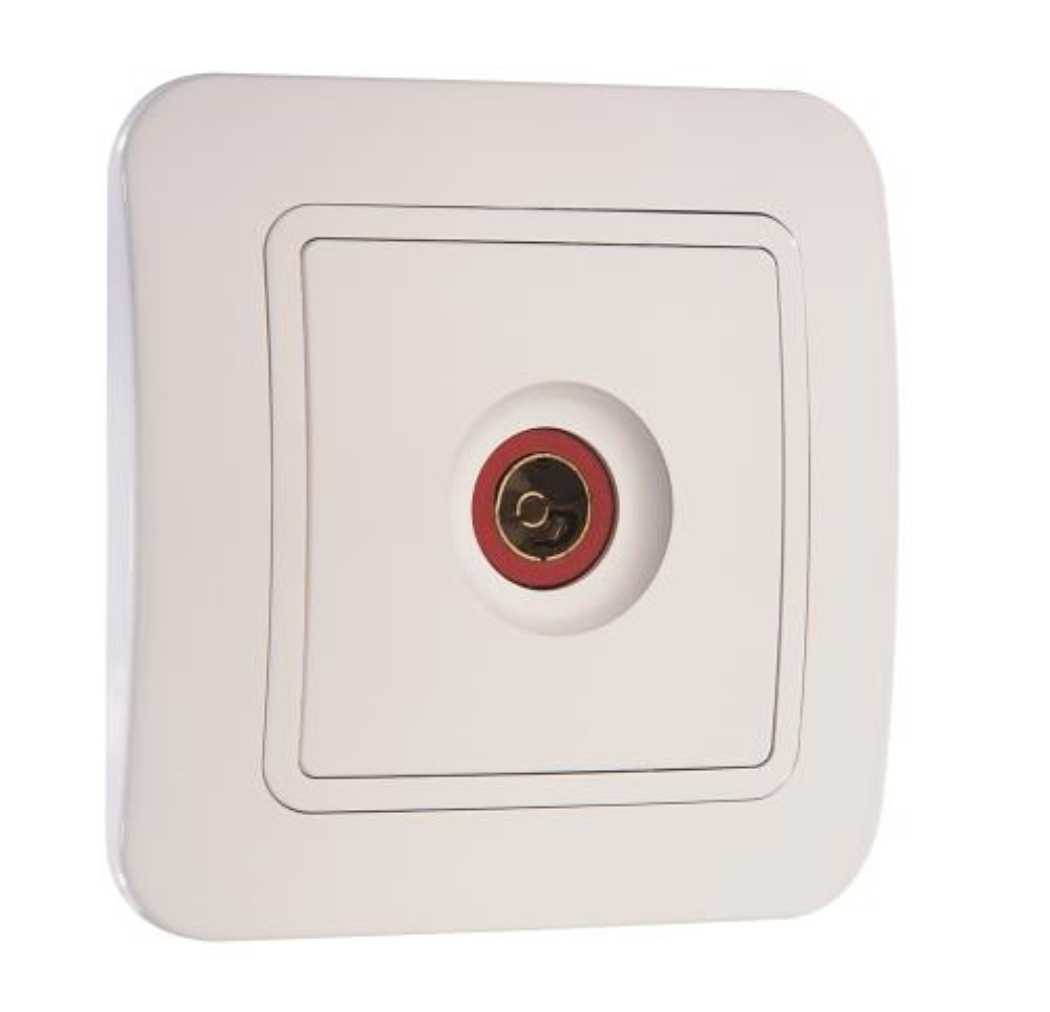

Одиночная розетка
- Такая розетка имеет разъем для подключения одного питающего кабеля. Для монтажа имеются зажимные или винтовые клеммы. В некоторых случаях центральный проводник имеет зажимные клеммы, а экранирующая оплетка винтовые клеммы.
- Падение уровня сигнала в таких розетках не превышает 1 – 3 дБ. Достичь этого удается за счет того, что фильтр несогласованного или отраженного сигнала расположен на сплиттере. Благодаря этому падение сигнала происходит только за счет коммутационных помех в месте соединения.
Проходная розетка
Проходные розетки должны решать целый спектр проблем. Они должны обеспечивать достаточный уровень сигнала на данной розетке и минимальное падение сигнала на последующих розетках. Поэтому их конструкция значительно сложнее.
Проходная розетка
- Проходная розетка имеет два разъёма для подходящего и отходящего кабеля. Контактная часть розетки может быть выполнена винтовыми, зажимными или смешанными клеммами. Благодаря чему подключить кабель своими руками не составит проблем.
- Падение уровня сигнала для такой розетки составляет те же самые 1 – 3дБ. Но тут есть некоторая особенность. Дело в том, что падение сигнала на отходящем кабеле может составлять от 10 до 15 дБ.
- Связано это с тем, что в проходной схеме необходимо обеспечить фильтрацию отраженного сигнала. Для этого в розетке предусматривается специальное сопротивление емкостного или резисторного типа. Оно снижает уровень помех на всех розетках в схеме.
Оконечная розетка
Оконечную розетку часто путают с одиночной. Но конструктивно они несколько отличаются. И дело здесь не только в месте установки.
Оконечная розетка
Итак:
- Инструкция по установки оконечной розетки предполагает ее использование только в проходной схеме в качестве конечной точки. При этом контактная часть розетки визуально не отличимая от контактной части одиночной розетки.
- Падение уровня сигнала на такой розетке обусловлено только переходными сопротивлениями и составляет 1 – 3 дБ. Но здесь есть та же особенность, которая свойственна проходным розеткам.
- Телевизор подключенный к такой розетки выдает отраженный сигнал, который в виде помех или наложенного изображения может проявляться на соседних телевизорах в схеме. В связи с этим здесь так же предусмотрен фильтр несогласованных сигналов. Потери на нем составляют 10 – 15 дБ.
Одиночные розетки с двумя выводами и другие виды ТВ розеток
Отдельно хотелось бы рассмотреть одиночные или простые розетки, которые содержат два ввода под кабель. Это несколько озадачивает потенциальных покупателей и им кажется, что их хотят обмануть.
- Дело в том, что многие производители выпускают одиночные розетки на два питающих кабеля. Второй кабель служит в качестве дополнительного источника питания.
- Допустим у вас была розетка для ТВ антенны. Но вы решили подключить спутниковое телевиденье. Дабы не переделывать полностью телевизионную сеть вы просто можете подключить второй кабель к розетке. При этом благодаря частотному разделению сигналы не будут вносить помех.
Тройная розетка
- Отдельно хотелось бы отметить двойные розетки TV-R (TV-FM), а также тройные TV-R-SAT (TV-FM-SAT). Для подключения таких розеток используется один или два кабеля. За счет разной частоты сигнала они разделяют сигнал на телевизионный, радио и спутниковый сигнал.
- Так розетка для ТВ кабеля передает сигналы с частотой 5 — 68 и 120 - 862МГц, радио вывод передает сигналы в частоте 87 – 108МГц, а спутниковый сигнал поступает в диапазоне частот 950 – 2400МГц. Благодаря этому вы можете максимально унифицировать вашу телевизионную розетку.
Схемы подключения TV розеток
С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.
Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.
Подключение розеток для тв по схеме «звезда»
Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.
| Сплиттер на 2 ТВ | Сплиттер на 3 ТВ | Сплиттер на 4 ТВ |
У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».
Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.
Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.
Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.
Плюсы «звёздного» подключения
- Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
- Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
- Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.
Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

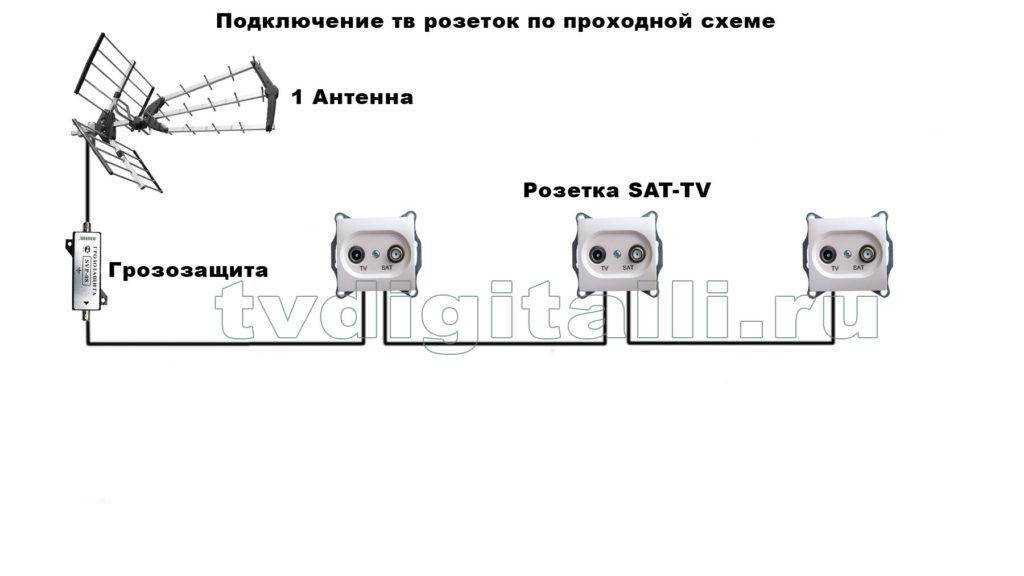

Подключение по проходной схеме
Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.
Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.
Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.
Со схемами худо-бедно определились, теперь давайте поговорим об установке.
Зона возле тумбы
Здесь розетки можно разместить двумя способами. Первый вариант – это когда два отдельных блока монтируются на разных высотах.
Один видимый, сверху тумбы:
розетки 220V
Другой чуть ниже – за тумбой.
Второй вариант – абсолютно все розетки прячутся за тумбой. Сверху в видимой части стены ничего нет.
Какой из них лучше? Если вы параноик и боитесь оставлять технику включенной на ночь, постоянно выдергивая вилки из розеток перед сном, то вам подойдет способ с видимым блоком поверх тумбы.Только не забывайте, что такое исполнение полностью портит интерьер.
Пустые розетки, подобранные в цвет, смотрятся на стене еще терпимо. Именно так их и изображают на картинках дизайнеры.
В реалиях это будут торчащие из стены вилки черного или белого цвета + провода, уходящие от них вниз, которые полностью перечеркивают всю эстетику телевизионной зоны.
Правило №2 Поэтому группа постов, спрятанная за тумбой, без видимого блока сверху – это более элегантный и наиболее используемый в современном ремонте вариант.
Подключение ТВ кабеля к розетке Legrand, Schneider. Схемы и виды розеток.
Слаботочных кабелей при домашней разводке сетей с каждым годом становится все больше. Сюда входят:
Если раньше все это прокидывалось попросту по полу, за мебелью, в плинтусах, то сегодня при ремонте квартиры, для слаботочки также штробятся стены и устанавливаются специальные розетки.

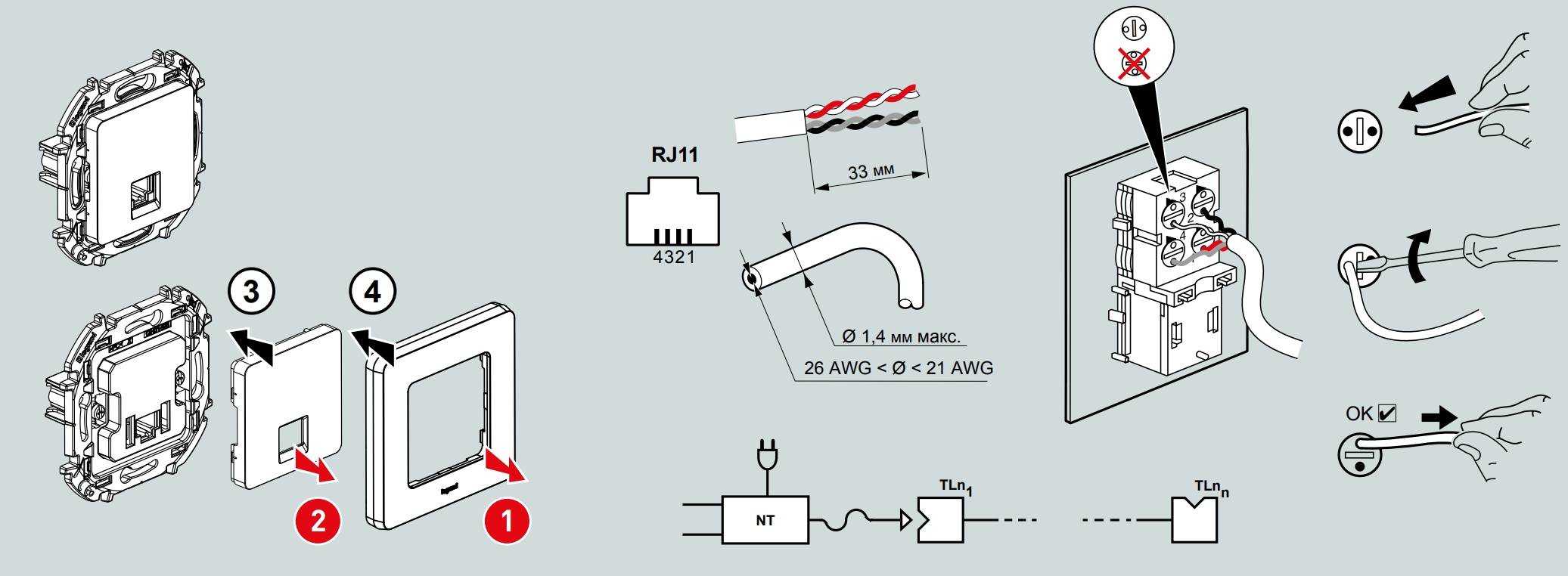

Рассмотрим более подробно установку ТВ розеток от таких фирм как Schneider Electric (серия Unica) и Legrand.
Технические характеристики телевизионных разъемов от Шнайдер Электрик:
Величина в децибелах указывает на ослабление или затухание сигнала.

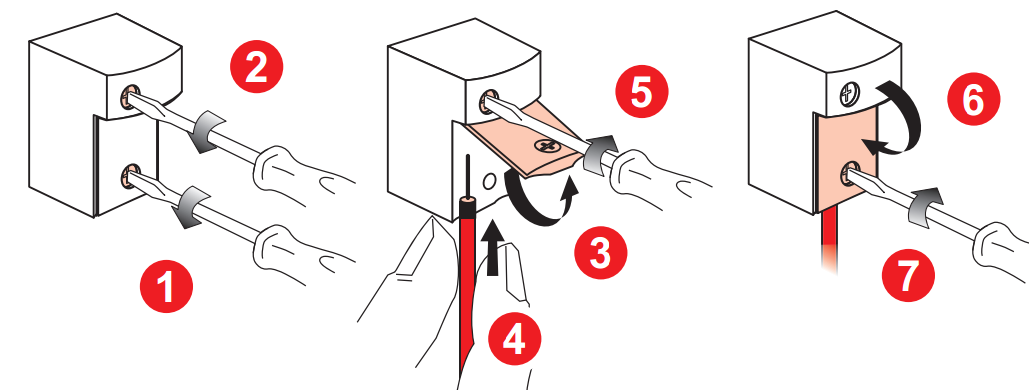

Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.
Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.
Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.

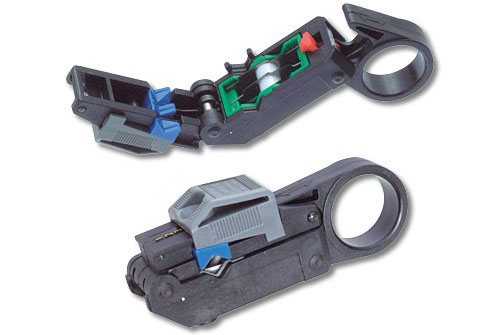

Срезать верхний слой изоляции можно как специально предназначенным инструментом
так и простым ножом.
Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс здесь.
Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:
Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.
Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.
Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь
Бывает еще одна стрелочка указывающая наверх.

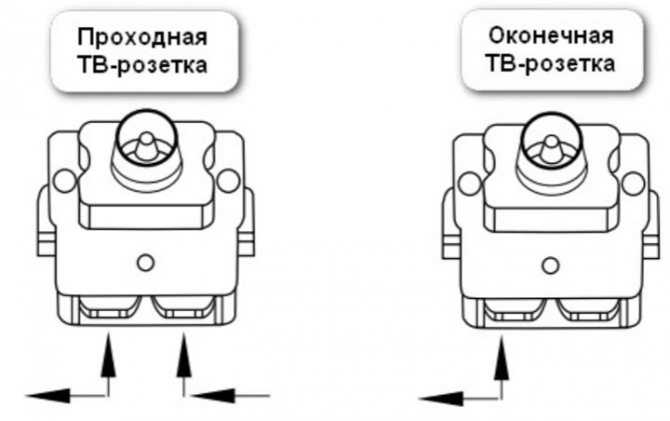

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.
Вообще бывают 3 типа телевизионных розеток:

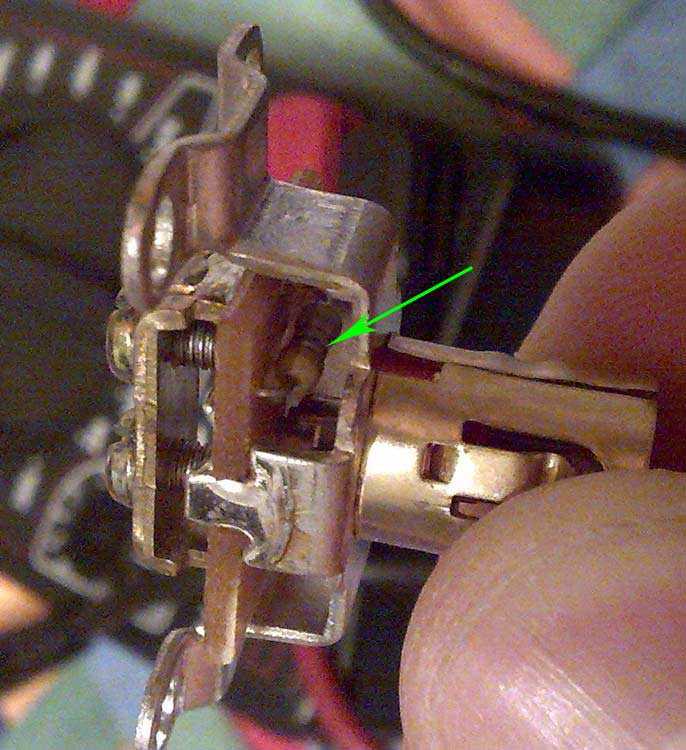

- оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)
Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.
Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.
Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.
Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.
Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.
Схема подключения нескольких телевизоров через проходные розетки:

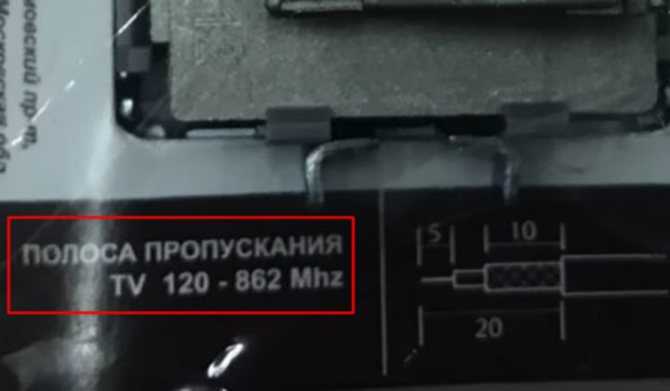

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением
Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

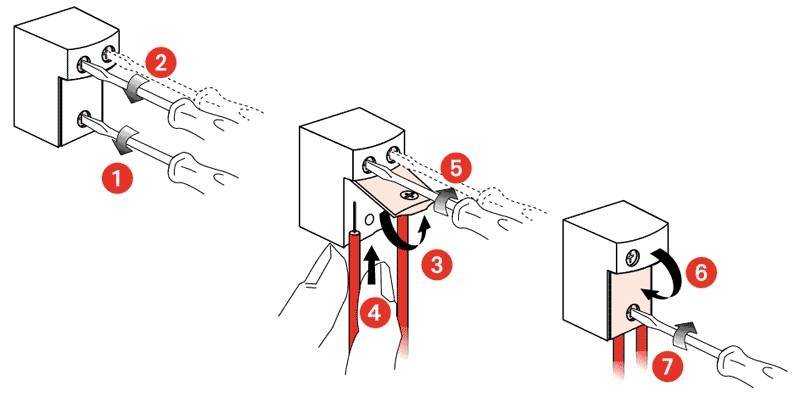

Для подключения кабеля снимаете изоляцию с центральной жилы на 6-8мм. При этом от края внешней оболочки до места начала зачистки нужно отступить еще пару миллиметров.
Далее вставляете TV провод во внутрь розетки и через смотровое окошко контролируете, чтобы центральная жила до конца зашла в разъем.
Схемы подключения ТВ розеток
Подключение ТВ розеток по схеме “звезда”
Ввод в квартиру один, а телевизоров в современной квартире 2-3. Чтобы подключить два и больше телевизора, используют специальное разветвительное устройство – сплиттер, у которого один вход и 2-3-4 выхода. Тогда схема подключения ТВ гнезд для телевизоров будет называться звезда:
Схема подключения ТВ антенных розеток звездой
Предполагается, что в квартиру входит кабель с сигналом кабельного телевидения, в котором сигнал достаточно сильный. Если вы хотите подключить 2 телевизора и более, лучше заранее поинтересоваться у провайдера кабельного ТВ (или у соседей), хватит ли мощности сигнала. Уровень сигнала по вашей просьбе могут поднять, обычно ресурс для этого есть. Кроме того, кое-где за подключение дополнительных телевизоров надо платить, а за самовольное дополнительное подключение – платить штраф.
Если есть опасения, что мощности может не хватить, то необходимо предусмотреть место и питание для установки ТВ усилителя. Он обозначен на схеме подключения звездой штрихом как необязательный элемент. Расположить усилитель лучше всего как можно ближе к источнику сигнала – на входе в квартиру или лучше телевизионном распределительном щитке в подъезде.
Схема “Звезда” для подключения нескольких телевизоров к одной антенне применяется наиболее широко, так как имеет такие преимущества:
- Кабели на все розетки выходят из одной распределительной коробки, что удобно при монтаже и обслуживании,
- Минимальное затухание телевизионного сигнала,
- При неисправности одной из сигнальных линий или розеток остальные работают в штатном режиме.
Из минусов можно назвать только большой расход антенного кабеля, что является несущественным, особенно при оптимальной разводке. Особенность такой схемы – входной и выходные кабели не должны лежать рядом, чтобы не было проблем с качеством сигнала.
Коробка сплиттера антенны. Выходы антенного кабеля на 3 телевизора – вверху. Сбоку – вход антенны и на будущее вход интернета. Всё сделано кабелем SAT 703. Всё потом заштукатуривается, сверху только крышка для доступа к сплиттеру.
Кстати, такая же схема подключения звездой применяется при разводке силовых питающих цепей, и является наиболее предпочтительной.
Подключение ТВ розеток по проходной схеме
Такое соединение ещё называют схемой подключения “шлейфом“.

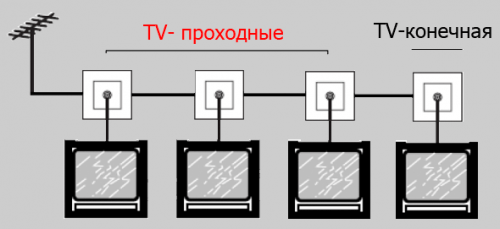

Схема подключения ТВ антенных розеток шлейфом
Если на схеме звездой розетки на схеме не показаны, то на проходной схеме они необходимы. ТВ розетки в схеме шлейфом необходимо применять только проходные. Последняя розетка в схеме соединения шлейфом должна быть оконечной.
Логично, что сигнал на входе первого телевизора будет более мощным, чем на последнем. Но особо заморачиваться на этом не надо. Дело в том, что уровень сигнала кабельного телевидения достаточно высок, чтобы обеспечить все телевизоры. При использовании качественного телевизионного кабеля и правильном подключении (F – разъемы) картинка на экранах будет не отличима по качеству.
Кроме того, в современных телевизорах давно отработана схема усиления и автоматической регулировки уровня сигнала.
