Металлопластиковые трубы как альтернатива для газопроводных сетей

Характеристики полиэтиленовых газовых труб

Помимо металлоконструкций в последнее время активно используются и другие изделия, для изготовления которых используются полимерные материалы.

Монтажные работы по устройству полиэтиленового газопровода выполняются намного быстрее, чем стальных труб, что объясняется отсутствием резьбовых соединений и необходимостью использования тяжелого электро- и газосварочного оборудования.

Способы соединения полимерных конструкций

Сегодня качество полиэтиленовых труб позволяет организовать надежные подземные газопроводы, срок службы которых достигает 80-90 лет. Чаще всего для подвода линии к частным домам устраивают сеть из полиэтиленовых материалов.

Кроме того, такие изделия могут использоваться для транспортировки газов в системах, давление которых не превышает 1,2 МПа.

Герметичность соединения полиэтиленовых труб подходящего качества обеспечивается сваркой, которую можно осуществить двумя способами:

1. Трубы, края которых предварительно прогреты с помощью специального паяльника, монтируются встык. Фурнитура устанавливается аналогично. Нагревание следует проводить до достижения вязкости.
2. Края изделия вставляются в специальный стык, внутри которого находятся нагревательные элементы. Приложенное напряжение обеспечивает нагрев элементов и фиксацию труб в арматуре. Соединение, полученное методом электросварки, выдерживает давление до 16 МПа.

Если вы решаете вопрос индивидуального подключения к газовой сети, то лучше отдать предпочтение наиболее дешевому варианту монтажа, предполагающему стыковую сварку.

При коллективной газификации коттеджных поселков, дачных поселков, поселков лучше прибегнуть к более дорогой электромуфтовой сварке элементов полиэтиленовых трубопроводов. Именно такой способ обеспечивает максимальную герметичность и надежность соединения.

Характеристики полиэтиленовых труб

Полиэтиленовые трубы выпускаются диаметром от 20 до 400 мм, типоразмеры имеют маркировку SDR11 и SDR17.6. В зависимости от класса прочности изделия различают инициалами PE80 (черный с желтыми вставками) и PE100 (черный с синими вставками).

Для индивидуальной газификации и устройства трубопроводов низкого давления подходят полиэтиленовые трубы ПЭ80. В свою очередь, изделия из ПЭ100 обладают большей прочностью и могут использоваться для создания газовых труб с давлением до 1,2 МПа.

При этом следует учитывать, что монтаж труб ПЭ100 потребует больших усилий, так как их придется нагреть до более высокой температуры, однако эти затраты компенсируются отличным качеством соединения.

Преимущества и недостатки газополимерных труб

Популярная ранее ламинация стальных труб существенно заменяется полиэтиленовыми аналогами.

Этому факту есть много разумных объяснений, которые заключаются в полезных качествах полиэтиленовых труб:

1. Хорошая коррозионная стойкость, способность противостоять воздействию химически агрессивных соединений.
2. Высокая прочность, устойчивость к механическим воздействиям.
3. Отличные характеристики без шероховатостей. Если сравнивать изделия из полиэтилена со сталью того же диаметра, расход газовой трубы из полиэтиленовых труб будет больше 30.
4. Легкость установки. Для сварки ПЭТ не требуется тяжелое газовое и электросварочное оборудование, например, при установке стального трубопровода. Кроме того, полиэтиленовые трубы легко гнуть, что позволяет обходить препятствия, возникающие на пути прокладки трубопровода.
5. Низкая стоимость изделий из полиэтилена по сравнению с аналогичными изделиями из меди и стали.

Полиэтиленовые трубы достаточно активно используются при подаче газа в частный дом. Это связано с рядом положительных качеств. Однако в их применении есть некоторые особенности, которые ограничивают или даже полностью исключают возможность выполнения газовой сети из полиэтиленовых конструкций.

Поэтому ПЭТ нельзя использовать в активных сейсмических зонах, в зонах падения температуры до -45 градусов, в газопроводах с давлением выше 1,2 МПа.

К тому же полиэтиленовые трубы совершенно несовместимы с прокладкой сетки в тоннелях и коллекторах, а стальные трубы допускают такой вариант. Следует учитывать, что при нагревании полиэтилена до 80 градусов он деформируется с последующим разрушением.

Не рекомендуется использовать ПЭТ для создания подземных газопроводов, так как материал быстро разрушается ультрафиолетовым излучением. Если же принято решение строить трубопровод на земле, трубы необходимо покрыть специальным защитным полимерным составом.

Особенности монтажа полиэтиленовых газовых труб

Монтаж любых конструкций имеет свои особенности. Так при прокладке полиэтиленовых труб нужно учитывать следующие моменты:

1. ПЭ трубы нужно прятать от солнечного света, поэтому их стоит устанавливать либо только в помещении, либо прокладывать под землей, а это требует дополнительных подготовительных мероприятий.
2. Полиэтилен не слишком устойчив к механическому воздействию, поэтому прокладываться трубы должны в укромных местах.
3. Пластик подвержен тепловому расширению, так что прокладывать трубы внутри стен и под полами крайне не рекомендуется.
4. При планировке газоснабжения в новом здании или полной замены в старом, желательно всю сеть выполнить из одного материала, это увеличивает прочность и надежность конструкции.
5. Также для повышения прочности лучше избегать большого количества изгибов, соединений и фитингов. Если уж используете фитинги, отдайте предпочтение обжимным или прессованным, они позволяют лучше сохранить постоянное давление в трубе.

Как правильно выбрать способ

Если вы решили начать монтаж пластиковых труб, то лучше не прибегать к методу сварки, так как он является требовательным к условиям. А значит, может быть и некачественным в условиях дома. В таком случае лучше выбирать металлопластиковые трубы.

Металлопластику можно придать любую форму, что облегчает работу для монтажника. Эти трубы легко гнутся и крепятся обжимными или прессованными фитингами. Последние стоят дороже, однако их надежность высоко оценивают специалисты.

Общая стоимость монтажа составляется не только из стоимости материала используемых труб, но и от количества и качества крепежных изделий, количество соединений. Бывает так, что в одном магазине дороже трубы, но фитинги и прочие соединительные вещи дешевле, в других магазинах наоборот. Также не стоит забывать про фасонные изделия, на которые тоже придется потратиться.

Воздуходувки выталкивают выхлопные газы через выхлопную систему максимум 200 паскалей. Поэтому используемая выхлопная система должна быть такой, чтобы она была пригодна для работы с избыточным давлением и не могла просачивать выхлопные газы или конденсаты.

Что необходимо учитывать перед установкой? Прежде чем вы решите установить пластиковую трубу, необходимо ответить на некоторые важные вопросы. Необходимо обеспечить герметичность дымовой кладки, чтобы избежать утечки вредных выхлопных газов через дымоход в жилые помещения в случае повреждения внутренней пластиковой трубы. Если ваш дымоход протекает, камин должен быть сначала восстановлен. Если кирпичная кладка вашего камина уже хрупкая, вы можете вымыть дымоход перед установкой пластиковой трубы. Информацию о зачистке дымоходов можно найти здесь.

• Были ли уже консультации с ответственным уборщиком дымоходов?
• Является ли достаточный объем внутреннего диаметра улова?
• Если ваш захват слишком мал, участок дымохода может быть расширен.

Супер год для отрасли пластиковых труб. Стоит помнить, что в настоящее время пластиковые трубы поставляются на рынок в огромном количестве, поэтому всегда есть из чего выбирать.

ГОСТ металлополимерной продукции

Качественные трубные изделия из металлопластика должны соответствовать гос. стандарту 53630-2009. Документ содержит в себе ключевые требования к рассматриваемой продукции.

Они содержат в себе следующую информацию:

1. Порядок упаковки изделий.
2. Требования к сырью, необходимому для производства продукции.
3. Изделия делятся на две группы согласно указанному рабочему давлению. У первой категории этот показатель составляет до 0.6 МПа, а у второй — 2.5 МПа.Допускается максимальная температура носителя в трубопроводе из металлополимерных труб до девяноста пяти градусов в течении девяти тысяч часов.
4. Устанавливается маркировка изделий (рассмотрена выше).
5. В зависимости от диаметра конструкции разделяют на две категории. В первую входят трубы размером от десяти до шестидесяти трех миллиметров. Ко второй категории относятся изделия с диаметром от семидесяти пяти до ста десяти миллиметров.
6. Указываются методы поставки изделий. Трубы первой категории доставляются в виде отрезков до двенадцати с половиной метров или в бухтах. В последнем случае метраж должен быть кратным ста. Продукция второй категории поставляется только в виде отрезков разной длины.

Если конструкции соответствуют указанному ГОСТу, они должны обладать сертификатом, подтверждающим это. Учитывайте это, если решите купить трубы для обустройства газопровода в частном доме или квартире.

Маркировка продукции

Изделия из металлопластика можно использовать для прокладки систем водоснабжения, канализации, отопления и газоснабжения.

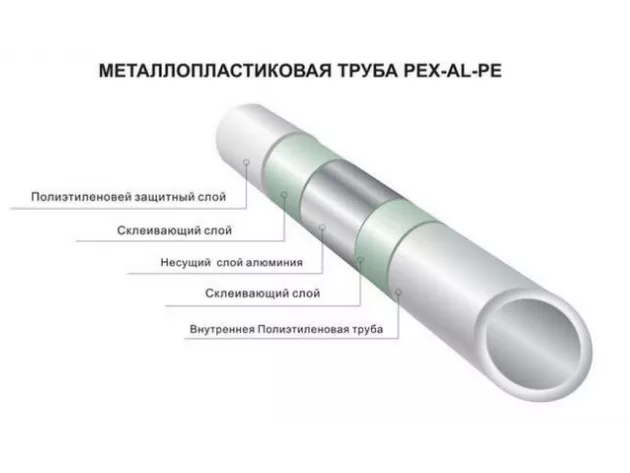

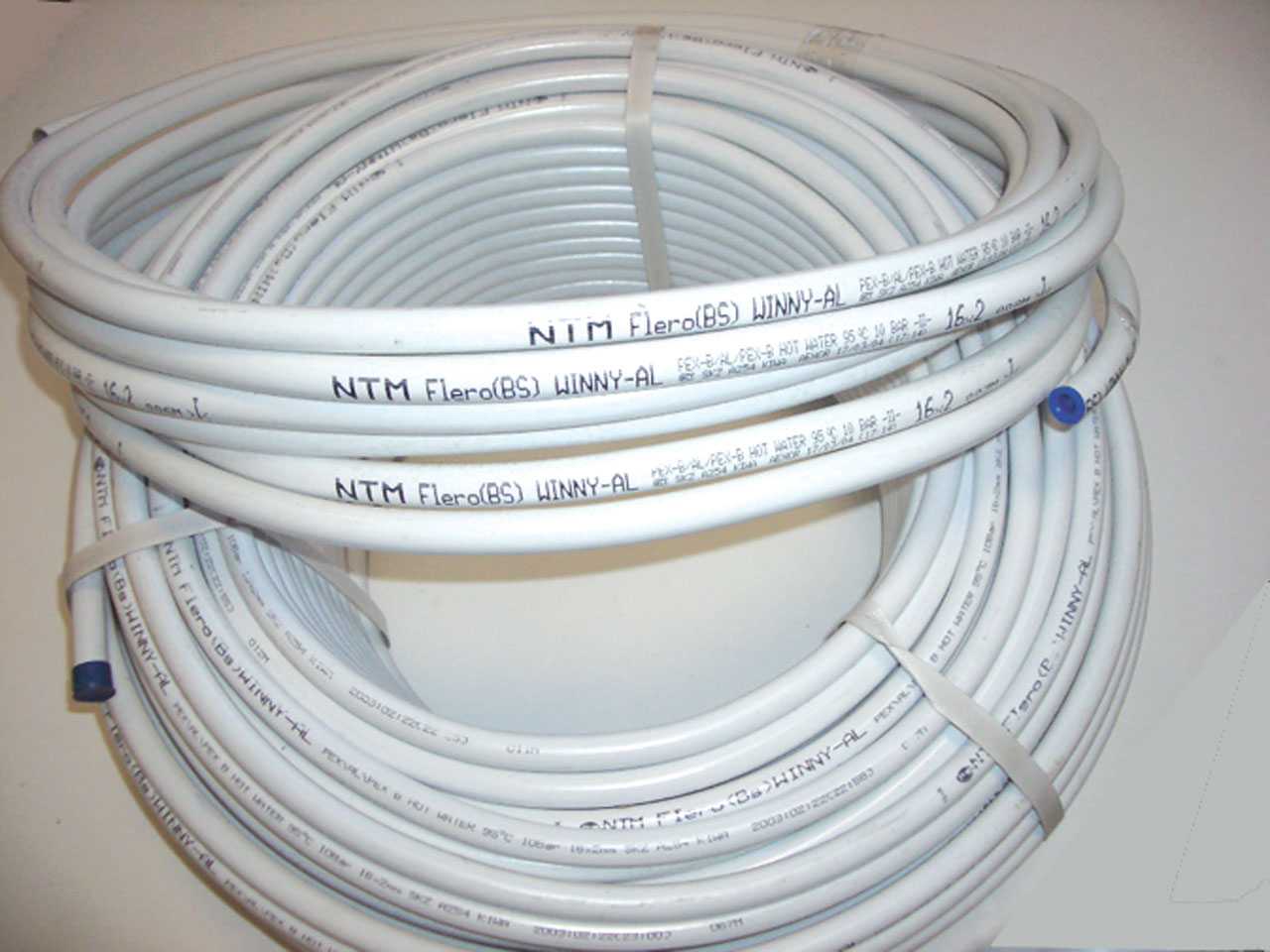

Существует международная система маркировки рассматриваемых изделий. Она позволяет потребителю получить максимум необходимой информации о продукции. Разобраться в ней не составляет никакой проблемы

Первое на что нужно обращать внимание, это вид используемого для изготовления трубы полимера

Существует следующие варианты кодировки:

• PP-AL-PP — изделие сделано из полипропилена;
• PE-AL-PE — материал изготовления: обычный полиэтилен;
• PERT-AL-PERT — труба произведена из термостойкого вида полиэтилена;
• PEX-AL-PEX — продукция изготовлена из сшитого полиэтилена.

Обращайте внимание на то, что продукция сделанная из сшитого вида полиэтилена имеет в своей маркировки дополнительные буквы. Они обозначают метод сшивания материала

Существуют следующие варианты: C — электронный, B — силановый, A — пироксидный.

Показатель диаметра труб и их толщины указывается у разных производителей в различных единицах измерения. В большинстве случаев эти данные пишут в дюймах или миллиметрах.

Также нужно обращать внимание на номинальное давление, которое способно выдержать конкретный вид продукции. Если оно этот показатель в системе не будет превышать заводского ограничителя, длительность службы металлополимерных изделий достигает пятидесяти лет

Максимальное давление — параметр, актуальный для труб, используемых для доставки носителей с высоким показателем температуры.

В технической документации к продукции также перечисляются среды, для работы с которыми она может быть применена.

Маркировка изделий также содержит в себе номер партии и дату изготовления. Осуществляя монтаж трубных конструкций нужно обеспечить доступ к указанной в кодировке информации. Она может быть полезной в дальнейшем при проведении ремонтных работ, если в этом возникнет необходимость.

Как правильно выбрать способ

Если вы решили начать монтаж пластиковых труб, то лучше не прибегать к методу сварки, так как он является требовательным к условиям. А значит, может быть и некачественным в условиях дома. В таком случае лучше выбирать металлопластиковые трубы.

Металлопластику можно придать любую форму, что облегчает работу для монтажника. Эти трубы легко гнутся и крепятся обжимными или прессованными фитингами. Последние стоят дороже, однако их надежность высоко оценивают специалисты.

Общая стоимость монтажа составляется не только из стоимости материала используемых труб, но и от количества и качества крепежных изделий, количество соединений. Бывает так, что в одном магазине дороже трубы, но фитинги и прочие соединительные вещи дешевле, в других магазинах наоборот. Также не стоит забывать про фасонные изделия, на которые тоже придется потратиться.

Стоит помнить, что в настоящее время пластиковые трубы поставляются на рынок в огромном количестве, поэтому всегда есть из чего выбирать.

Разновидности газовых труб

Газовые трубы из ПНД

Достаточно долго для сооружения газопровода использовались только стальные трубы. Причина в уникальном сочетании прочности и стойкости к высокому давлению с относительной тонкостью стенок. Однако стоимость такого газопровода велика, поэтому поиски альтернативы не прекращались.

Сегодня для магистральных труб согласно ГОСТ все еще используются только железные сплавы. А для распределительных, и тем более домовых сетей применяются другие материалы.

Пластиковые

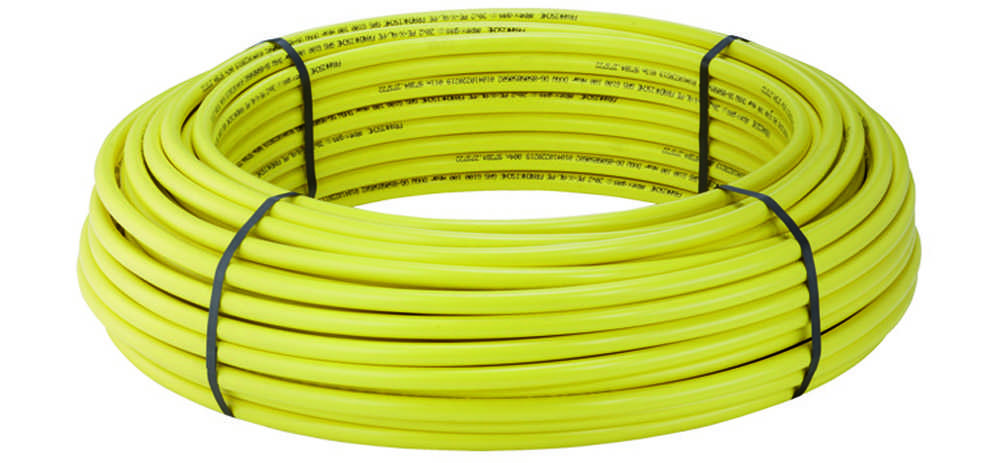

Лучшим вариантом для газопровода выступает полиэтилен низкого давления. Такой материал намного устойчивее к механическим повреждениям и способен выдерживать большой напор природного газа. Допускается применять полипропиленовые и поливинилхлоридные. Используются они гораздо реже, так обладают большим количеством недостатков. Труба из ПВХ не устойчива к действию ультрафиолета и годится для прокладки только подземных коммуникаций.

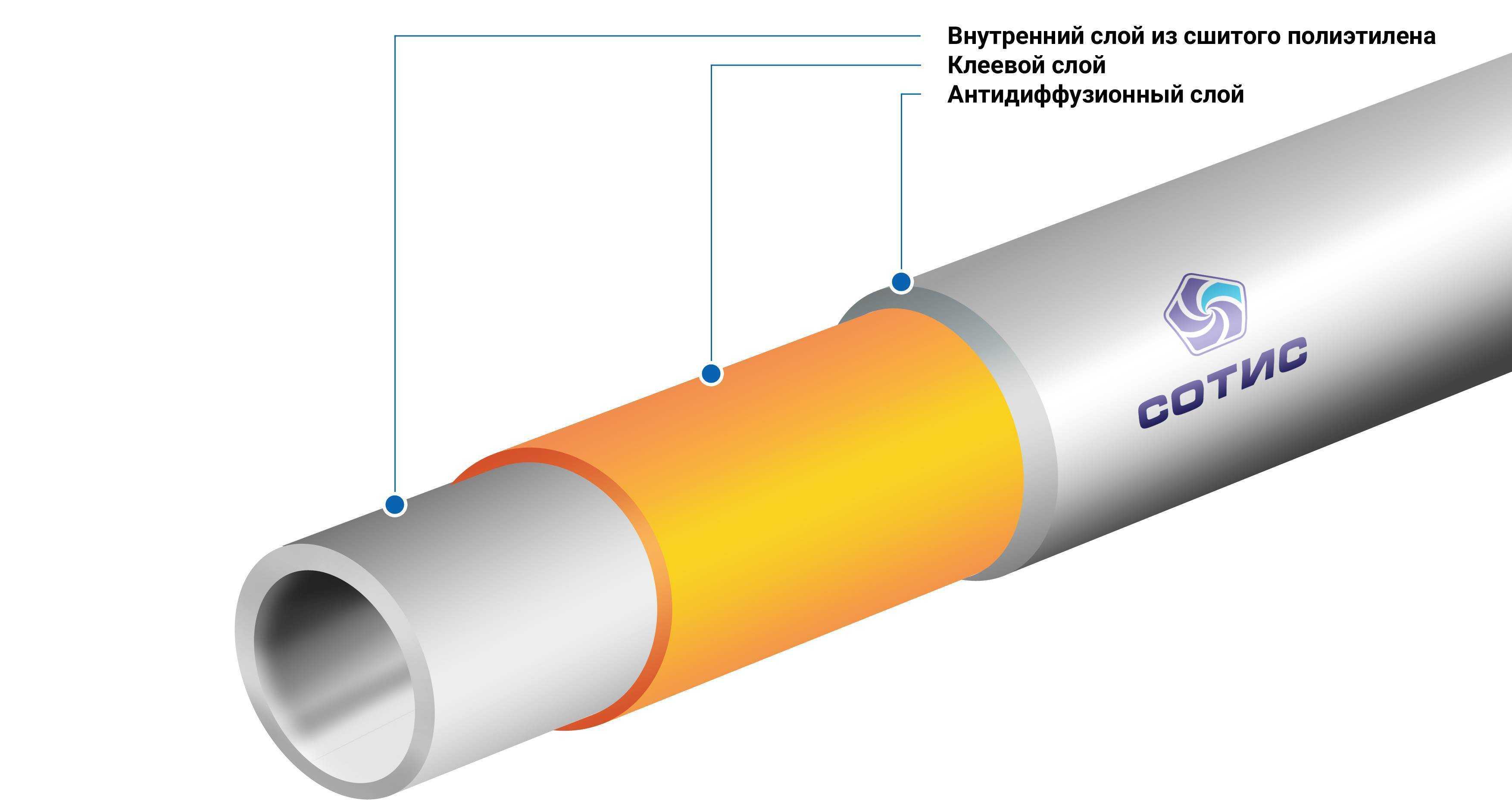

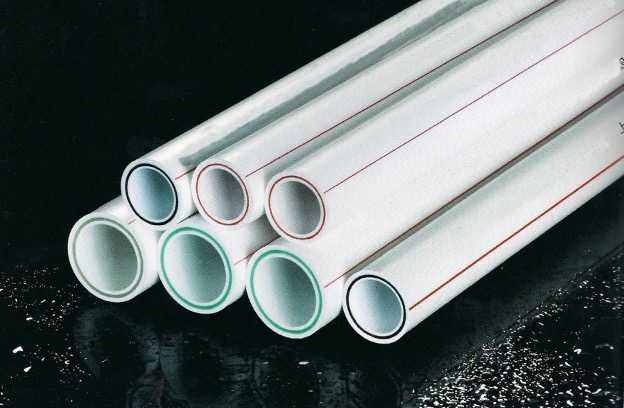

Применяются и металлопластиковые. Такие изделия армируются алюминиевой фольгой или сеткой. Располагается этот слой между полимерными слоями и с воздухом не контактирует. Армирование придает изделию большую прочность, уменьшает коэффициент теплового расширения. Такая труба сохраняет свои геометрические размеры. Кроме того, полиэтилен проницаем для газов. Алюминиевая фольга предупреждает утечку метана или пропана даже в минимальных дозах.

Если армировать полиэтиленовые трубы, они теряют гибкость, а это усложняет монтаж. Однако чем меньше диаметр, тем проще сгибать трубу. Это позволяет обойтись без многочисленных стыковок.

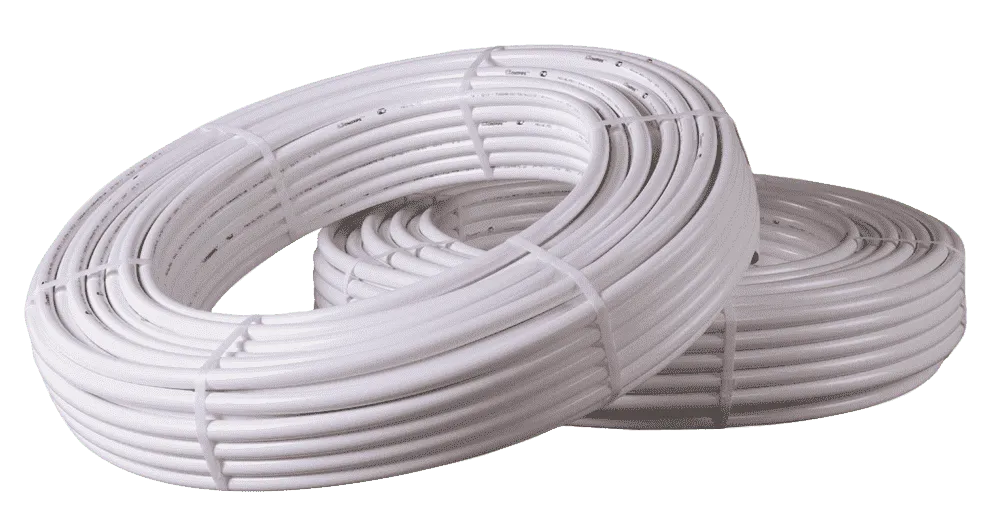

Металлопластиковые трубы

Полимер для газопровода выбирают с учетом толщины стенки – от этого зависит стойкость к давлению. Выпускают изделия марок ПЭ100+, ПЭ100, ПЭ80 ПЭ63. Газовод с показателем 100+ выдерживает давление в 1,6 МПа.

Газовые шланги

Порой неудачное расположение газового оборудования и внешней системы не позволяет разработать простую внутридомовую схему. В таких случаях применяют гибкие газовые рукава длиной до 3 м. Они позволяют подключить плиту или котел, не загромождая помещение трубами.

Используют 3 варианта.

• Резиновый шланг с металлической оплеткой – встречается чаще всего. Обычно используется в кухне и в ванной. Привлекает своей высокой прочностью и долговечностью.
• Резинотканевый – менее устойчив к механическим повреждениям, его нельзя закрепить жестко. Однако такое изделие совершенно не проводит электрический ток. Диэлектрик для газового шланга не нужен.
• Сильфонный газовый шланг – гофрированная труба из нержавеющей стали с пластиковой оболочкой и с двумя штуцерами для подсоединения. Сильфон практически вечен, так как нержавейка абсолютно устойчива к коррозии, выдерживает давление до 6 атм.

Металлические

Для газоснабжения берут низкоуглеродистую сталь – до 0,25%. В зависимости от типа сетей допускается применять шовные или бесшовные изделия горячей и холодной катки. Самые дорогие – последние, они отличаются максимально высокой прочностью и стойкостью к давлению и применяются при укладке магистралей.

Главными параметрами выбора выступает толщина стенки и диаметр газовой трубы. Нормы следующие:

• диаметр изделий для внутридомовой сети должен составлять не менее 25 мм;
• сечение газопровода для распределительной сети – не менее 50 мм;
• толщина стенок у труб для надземного монтажа составляет не менее 2 мм;
• толщина стенок для подземных коммуникаций – не менее 3 мм.

При изгибе 90 градусов трубы надо резать и варить

Достоинства и недостатки металлического газопровода обусловлены параметрами материала. Высокая прочность обеспечивает долговечность, однако она же делает монтаж довольно сложным делом. Изгибать фрагменты можно только под небольшим углом. При повороте на 90 градусов изделие нужно резать, а затем соединять сваркой. Прямые отрезки между собой можно садить на резьбу.

Сталь склонна к коррозии, так что трубопровод обязательно окрашивают и повторяют окраску периодически.

Сложны в эксплуатации подземные коммуникации. Контакт металла с землей и водой обеспечивает появление и прохождение электрического тока, который значительно ускоряет коррозию. При монтаже следует использовать диэлектрическую муфту на газовую трубу, а сам трубопровод оборудовать электрической защитой.

Для домовой сети в последнее время нередко используют медные трубы. Материал привлекает своей стойкостью к коррозии и исключительной долговечностью. Кроме того, они очень красивы, а на кухне могут служить даже элементом декора. Такой вариант дорого стоит, но зато не нуждается в электрической защите.

Преимущества и недостатки пластиковых газовых труб

Благодаря использованию в изготовлении пластиковых труб современных полимеров, данные изделия имеют ряд преимуществ:

• высокие изоляционные свойства,
• химическая устойчивость к газу,
• антикоррозийные свойства,
• отсутствие риска налипания осадков внутри трубы,
• высокая гибкость трубы, благодаря чему можно осуществить любой по сложности монтаж,
• низкий вес конструкции,
• срок эксплуатации до 100 лет.

Тем не менее, как и любой другой материал, полиэтилен имеет и слабые стороны:

• слабая устойчивость к УФ излучению, поэтому не рекомендуется прокладывать ПЭ трубы на открытом воздухе;
• высокие горючие свойства пластика;

Требования, которые необходимо учитывать при работе с газовыми трубопроводами

Прежде чем провести газ к плите и котлу, необходимо выяснить, какие особенности следует учитывать при проведении данного вида работ.

Как правило, газ не отличается по своему давлению от атмосферного. Однако типичный избыток газа в трубе может составлять 0,005 МПа или 0,05 атмосфер.

Поскольку ни газ, ни его пропано-бутановая смесь не являются химически агрессивными веществами, они не становятся причиной появления коррозии стальных трубопроводов.

Кроме этого, минимальная вязкость газа позволяет осуществлять его транспортировку по трубе, имеющей небольшой внутренний диаметр. Поэтому вполне возможно установить трубу, диаметр которой не превышает 1/2 дюйма.

При этом необходимо помнить, что чаще всего при установке газовых котлов, имеющих высокие показатели мощности, используются трубы с большим сечением. Как правило, рекомендуемые параметры указываются в инструкции, которой сопровождается любое газовое оборудование.

Газопроводы должны быть полностью герметичны. Это относится и к местам соединения труб. Утечка газа, в отличие от утечки водопроводной воды, — очень серьёзная проблема, которая может привести к возгоранию или взрыву.

ГОСТ металлополимерной продукции

Качественные трубные изделия из металлопластика должны соответствовать гос. стандарту 53630-2009. Документ содержит в себе ключевые требования к рассматриваемой продукции.

1. Порядок упаковки изделий.
2. Требования к сырью, необходимому для производства продукции.

1. Изделия делятся на две группы согласно указанному рабочему давлению. У первой категории этот показатель составляет до 0.6 МПа, а у второй — 2.5 МПа.
2. Допускается максимальная температура носителя в трубопроводе из металлополимерных труб до девяноста пяти градусов в течении девяти тысяч часов.
3. Устанавливается маркировка изделий (рассмотрена выше).
4. В зависимости от диаметра конструкции разделяют на две категории. В первую входят трубы размером от десяти до шестидесяти трех миллиметров. Ко второй категории относятся изделия с диаметром от семидесяти пяти до ста десяти миллиметров.
5. Указываются методы поставки изделий. Трубы первой категории доставляются в виде отрезков до двенадцати с половиной метров или в бухтах. В последнем случае метраж должен быть кратным ста. Продукция второй категории поставляется только в виде отрезков разной длины.

Если конструкции соответствуют указанному ГОСТу, они должны обладать сертификатом, подтверждающим это. Учитывайте это, если решите купить трубы для обустройства газопровода в частном доме или квартире.

Как рассчитать диаметр газопровода?

При составлении проекта особое внимание уделяется диаметру трубы. Делать это будет проектировщик, используя сложные формулы или программу

Чтобы не забивать себе голову разнообразными формулами, хорошим выбором будет воспользоваться одной из специализированных программ. Благо таких ПО в интернете полным-полно. Пользоваться калькуляторами проще простого — нужно лишь заполнить поля соответствующей информацией.

Стандартные расценки на подключение частного домохозяйства к магистральному газу приведены здесь. Владельцам загородных участков стоит знать, “во что обойдется” газификация.

Классификация газовых труб

Для систем разного класса используются разные трубы. Государственные нормы для них таковы:

• для газопроводов с низким или средним давлением применяются электросварные прямошовные трубы общего назначения;
• для систем с высоким допускаются электросварные прямошовные и бесшовные горячекатаные.

На выбор материала также влияет и способ монтажа.

• Для подземных коммуникаций нормой являются и стальные, и полиэтиленовые изделия.
• Для надземных допускается применение только стальных.
• В доме, как в частном, так и многоэтажном, используются стальной и медный трубопроводы. Соединение предполагается сварное. Фланцевое или резьбовое разрешается лишь на участках установки запорной арматуры и приборов. Медный трубопровод допускает соединение на пресс-фитинги.

На фото демонстрируется пример.

Размерные параметры

ГОСТ разрешает в квартире два вида газовых труб. Изделия относятся к продукции общего назначения, так как здесь важна полная газонепроницаемость и механическая прочность, в то время как стойкость к давлению малозначима: 0,05 кгс/см2 – величина скромная.

1. Параметры стального трубопровода следующие.
   • Внешний диаметр стальной трубы может колебаться от 21, 3 до 42,3 мм.
2. Условный проход составляет диапазон от 15 до 32 мм.
3. Выбор производится в зависимости от объема поставки: газовый прибор в квартире или стояк в доме.
4. Диаметр медного трубопровода подбирается таким же образом. Достоинством этого варианта выступает более простой монтаж – с пресс-фитингами, антикоррозийность материала и привлекательный внешний вид. По норме медные изделия должны соответствовать ГОСТ Р 50838-95, другие материалы не разрешаются.
5. Диаметр газовых труб для магистралей с давлением от 3 до 6 кгс/см2 колеблется в значительно большем диапазоне – от 30 до 426 мм. Толщина стенок при этом зависит от диаметра: от 3 мм для малого размера, до 12 мм для диаметра свыше 300 мм.
6. При сооружении подземного газопровода ГОСТ допускает использование газоводов из полиэтилена низкого давления. Рассчитан материал на давление до 6 кгс/см2. Диаметр пластиковой трубы варьируется от 20 до 225 мм. На фото – газопровод из ПНД.

В траншею трубопровод укладывается только готовыми секциями, поэтому монтаж магистрали – дорогостоящая и длительная работа. При поворотах стальные газоводы разрезаются и соединяются через специальные элементы. Полиэтиленовые допускают изгибы: для систем с давлением от 3 до 6 кгс/см2 до 25 наружных диаметров, при величине до 0,05 кгс/см2 – до 3. В совокупности с большей легкостью и высокой антикоррозийностью это делает вариант с пластиковым трубопроводом все более привлекательным.

Шланговые соединения

Чтобы выполнить газовую разводку, можно использовать не только трубы, но и резиновые шланги. Однако это должны быть специальные двухслойные шланги, изготовленные из вулканизированной резины. Между их слоями должно находиться текстильное армирование. Такие шланги используются при подключении резака или горелки к баллонам с газом.

В качестве фитингов, соединяющих газовые шланги, используют штуцера необходимого диаметра. Шланг нужно, приложив усилие, натянуть на штуцер и зафиксировать с помощью хомутика из алюминия.

Для облегчения сборки газовой подводки, выполненной с помощью шланга, перед присоединением шлангов на них нужно нанести солидол. Это же вещество загерметизирует соединение.

В процессе подключения редуктора к баллону с газом используется соединение, состоящее из накидной гайки и прокладки. Как правило, в этом случае применяется прокладка, изготовленная из фторопластика. В случае потери последней или её разрушения можно использовать вместо неё вулканизированную резину.

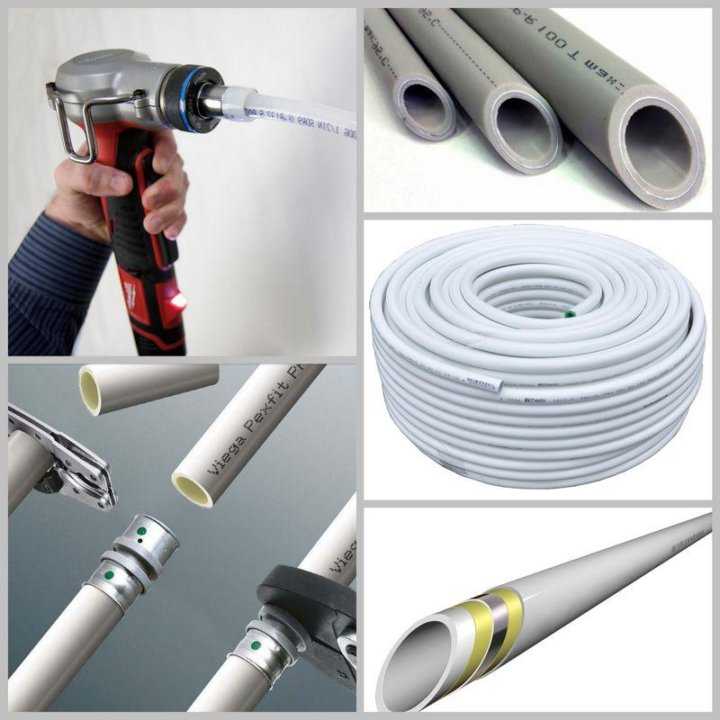

Процесс укладки металлопластиковых труб для газа

Теперь мы знаем, какими трубами можно проводить газ, воду, и что процесс монтажа довольно прост. Стоит отметить, что для этого не нужно искать сложное оборудование. Эти факторы делают материал довольно востребованным среди покупателей.

Металлопластиковые трубы не подвержены окислению, воздействию химических веществ, они не засоряются и очень долго служат без сбоев. Кроме того, такие изделия способны функционировать при высоких температурах, что делает их главными конкурентами ПП труб. Еще металлопластиковые трубопроводы отлично гасят шумы, а это в значительной степени увеличивает жизненный комфорт.

Укладывая трубы, стоит учитывать их расположение относительно нагревательных приборов, так как они не должны перегреваться.

Для резки труб предназначены специальные ножницы. Для развальцовки (придания торцевой части труб округлой формы) потребуется калибратор, после чего можно устанавливать фитинги. К стенам коммуникации фиксируются крепежными клипсами, при прохождении сквозь стену труб больших сечений потребуется установка проходных гильз.

В этой статье мы узнали, чем металлопластиковые изделия лучше металлических труб для газа, водоснабжения, или любой другой системы, и как правильно проводить их монтаж.
