Марки полимерных труб

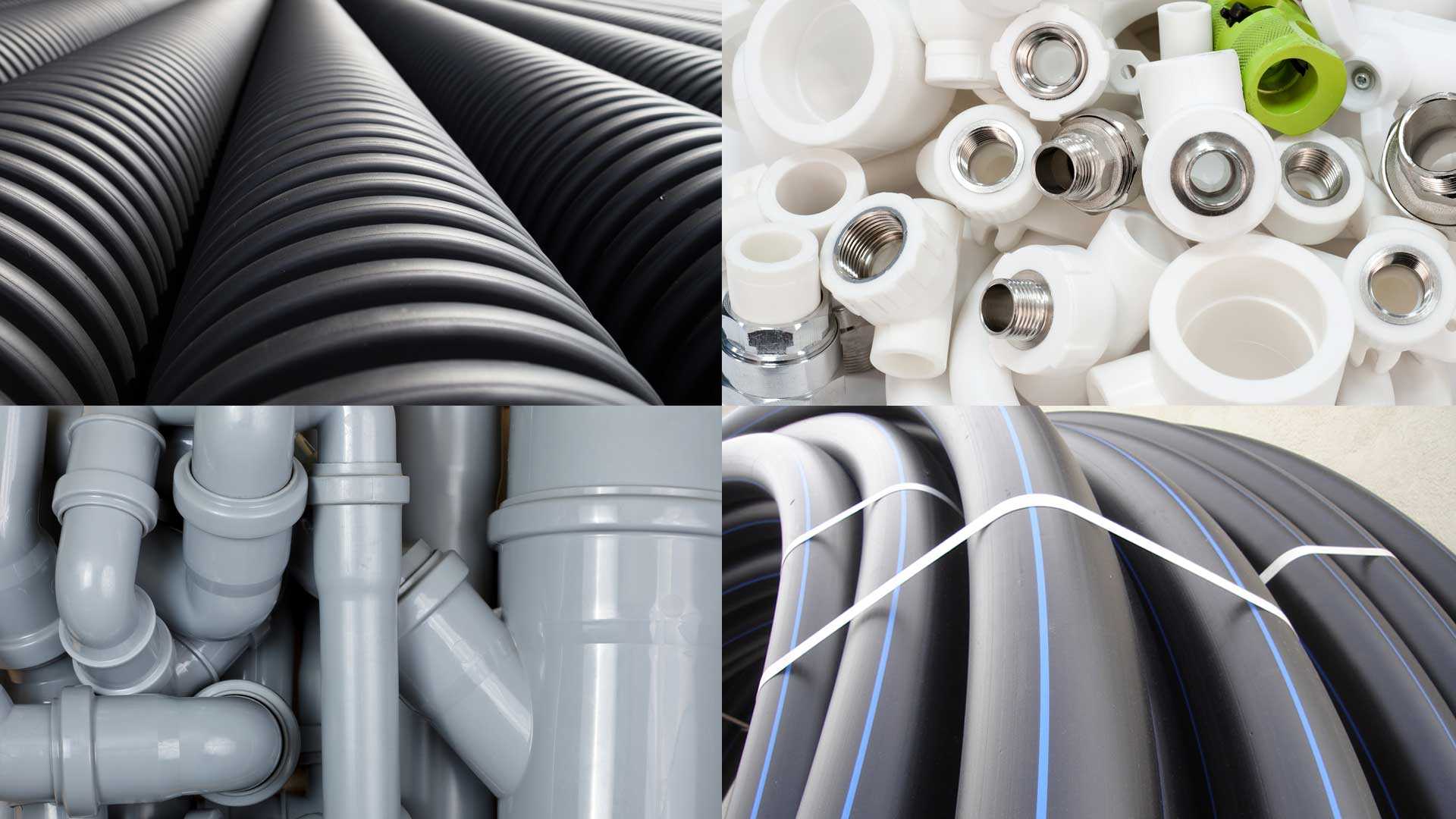

К самым распространённым видам пластиковых труб для газа относятся:
- Полиэтиленовые трубы высокого и низкого давления. Марка продукции, предназначенной для транспортировки газа, обозначается жёлтой полосой. Изделия подходят, кроме переноса газа, для монтажа контуров канализации и подвода холодной воды.
- Поливинилхлоридные трубы. Отличаются большей, по сравнению с предыдущим типом, прочностью. Подходят для систем газоснабжения и канализации. В качестве элементов водопровода не применяются, так как при контакте с поступающей водой выделяют опасный для здоровья хлорэтилен.
- Полипропиленовые трубы. В качестве материала изготовления труб для газа полипропилен – оптимальный вариант. Он жёстче полиэтилена, не выделяет токсических веществ, как поливинилхлорид, и не взаимодействует с большинством агрессивных сред. Таким образом, продукцию из данного материала можно применять практически во всех типах домашних коммуникаций.
Перечисленные материалы имеют свои достоинства и недостатки.
При низкой температуре окружающей среды полиэтилен становится ломким и непригодным для использования, наступает разгерметизация трубопровода.
Полиэтилен, в отличие от поливинилхлорида, не переносит воздействия ультрафиолета, поэтому должен быть проложен под землёй или в местах, куда не проникают прямые солнечные лучи.
Сравнение пластиковых и металлических изделий
Преимущества полимерной продукции, в частности, пластиковых труб для газа в частном доме, были описаны выше, однако для правильности предварительного выбора необходимо сравнить свойства стальных и пластмассовых изделий.
Различия между металлом и пластиком:
- Цена. В любых случаях полимерные трубы значительно дешевле стальных с аналогичными размерными характеристиками. Это вызвано как разницей в стоимости сырья (нефтепродукты дешевле железа), так и отсутствием необходимости дополнительной защиты пластика: он в принципе не требует электроизоляции и нанесения на поверхность лакокрасочных материалов.
- Вес. Полимерные изделия, включая газовые трубы из полипропилена, весят намного меньше стальных и требуют меньше затрат времени и физических сил на обустройство контуров любых типов и сложности. Помимо этого, трубы из некоторых марок пластика перевозят в бухтах, что позволяет использовать более компактные транспортные средства.
- Универсальность. Подбор стальных труб сложнее, чем пластиковых: для стали требуется учитывать температурные, эксплуатационные и ландшафтные условия местности.
Способы соединения пластиковых труб
Самым распространенным способом соединения труб является электросварка. Она осуществляется несколькими способами:
- Электромуфтовый. Самый популярный метод, представляет собой соединение труб с помощью фитинга, который потом расплавляется под действием сварки и надежно соединяется с трубой. Позволяет менять направление трубопровода в любую сторону, организовывать раздвоение или слияние труб.
- Стыковой. Этот способ используется при необходимости удлинить газовую трубу либо сделать ответвление. Сварка производится стык в стык для труб диаметром до 15 мм.
- Враструб. Данный метод является аналогом стыковой сварки, но применяется для труб диаметром более 15 мм. также для придания прочности месту сварки наваривается дополнительный слой материала.
Как правильно сваривать полиэтиленовые трубы
Самым простым способ сварки — электромуфтовый. Благодаря надежному закреплению позиции труб не произойдет случайного сдвига изделия, как это может случиться при сварке встык. Для работы потребуется сварочный аппарат с электрическим или гидравлическим приводом, либо на программном управлении.
Поэтапная инструкция по сварке пластиковых труб:

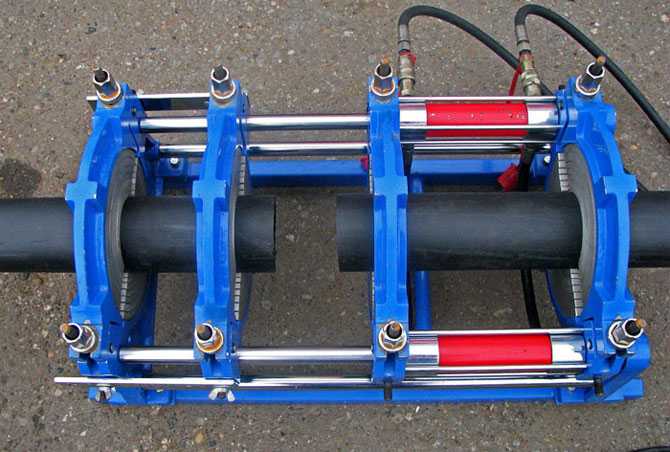

Сначала необходимо прочно закрепить концы труб в сварочном аппарата
Важно проследить, чтобы торцы идеально совпадали. Это влияет не только на внешний вид изделия, но и на прочность, а также показатели давления.
Затем между трубами помещается нагревательный элемент и раскаляется
После того как края начнут плавиться (образуется грат), нагревательная пластина удаляется.
После этого оба конца трубы необходимо с усилием сжать и зафиксировать. И снова проследите за идеальным совпадением торцов трубы.
Оставьте сваренное изделие, пока оно самостоятельно не остынет.
Полиэтиленовые газовые трубы все чаще применяются при проведении бытового газопровода
Благодаря малому весу конструкций, устойчивости к внешним воздействиям, экологичности и низкой стоимости при замене старого газопровода рационально обратить внимание на пластиковые трубы
Но не стоит прельщаться кажущейся простотой монтажа. Газ — это сфера повышенной опасности, поэтому заниматься прокладкой газовых труб должен соответствующий специалист.
Характеристики
Технические характеристики материала обуславливают сферы его применения. При изготовлении газопровода можно использовать разные виды пластиковых труб. Каждый из них имеет свои технические характеристики.

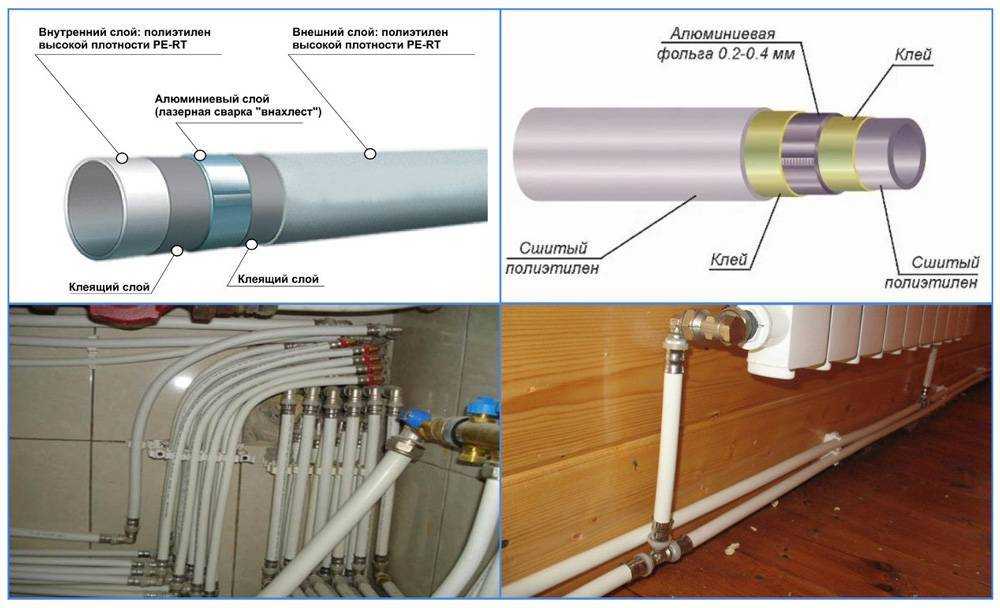

Параметры металлопластика:
- Высокая химическая стойкость.
- Материал не подвержен окислению.
- Максимальная температура теплоносителя — до 95 градусов.
- Максимально допустимое давление — до 25 бар. Если температура высокая, допустимое давление снижается до 10 бар.
- Толщина металлического слоя, между пластиком — до 0,3 мм.
Характеристики полиэтилена:
- наружный диаметр трубок — 10–110 мм;
- максимальная температура теплоносителя — до 95 градусов;
- при высокой температуре максимальное давление — до 10 бар.
Параметры полипропилена:
- максимальная температура теплоносителя — 90 градусов;
- допустимое давление при максимальной температуре — до 10 бар.
Полипропиленовые трубы могут выдерживать кратковременные перегревы до 110 градусов.
Диаметр пластиковых труб

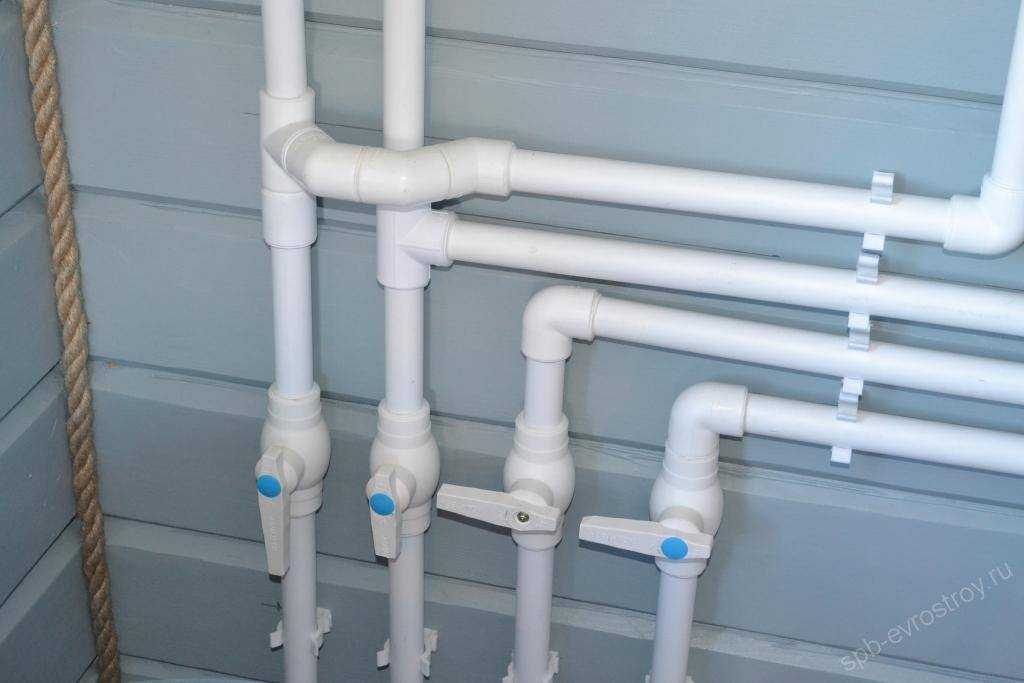

Можно ли использовать полипропиленовые трубы для газа?
В Западных странах металлические трубы используются только для сборки промышленных трубопроводов. При изготовлении систем подачи воды, газа, используются элементы из пластика. Связано это с эксплуатационными характеристиками материала. Газ по пластиковой трубе проходит без каких-либо затруднений. Перед введением газопровода в эксплуатацию нужно проверить герметичность соединений отдельных элементов, чтобы не допустить нарушения целостности системы.
Разобраться что лучше – трубопровод из металла или пластика, можно сравнив эти два материала. Отличия:
- Масса — трубы из пластика весят меньше, чем детали из металла. Благодаря этому, монтировать их проще, они не требуют дополнительных креплений на вертикальных поверхностях.
- Универсальность — при выборе металлических труб нужно учитывать больше факторов, чем при использовании пластиковых деталей.
- Цена — трубки, изготовленные из полимеров, стоят дешевле металлических.
Трубки из металла выигрывают у пластиковых по показателю прочности, долговечности, устойчивости к механическим воздействиям.
Выбор труб для газопровода
Для укладки газопроводов в квартире и частном доме наиболее востребованными являются металлические элементы. Стальные трубы для газопроводов устойчивы к внутреннему давлению, они обеспечивают полную герметичность, что исключает утечки газа.
В зависимости от того, какое давление будет в газовой трубе в квартире, определяется разновидность труб для укладки газовой магистрали. Существуют газопроводы с такими условиями:
- низкое давление – не более 0,05 кгс/см2;
- среднее давление – от 0,05 до 3,0 кгс/см2;
- высокое давление – от 3 до 6 кгс/см2.
Трубы металлические тонкостенные используются только для газопроводов, в которых наблюдается низкое давление. Благодаря чрезвычайной легкости материала, стальные тонкостенные трубы могут быть задействованы при укладке трубопроводов со сложной конструкцией. Кроме того, такая труба достаточно гибкая — сгибать стальные тонкостенные трубы (на небольшой угол) можно без трубогиба. Тонкостенная металлическая труба легко поддаётся пайке. Стальные трубы с резьбой могут быть соединены между собой с помощью фитингов, а раструбные тонкостенные изделия соединяются только с помощью уплотнителя (конопляное волокно).
Чаще всего для прокладки газопровода к дому применяются стальные трубы
Если необходимо, чтобы газопровод выдерживал высокое давление, стоит применять более массивные трубы. Для возведения конструкций с повышенными требованиями к прочности используются стальные бесшовные трубы. Лучшие характеристики имеют холоднодеформированные стальные трубы. Но процесс сварки бесшовных изделий более проблематичен, чем пайка легковесных тонкостенных труб. Более оптимальным по эксплуатационным качествам вариантом, чем стальные толстостенные трубы, являются изделия из меди. Вместе с идентичной степенью надёжности они имеют гораздо более лёгкий вес, но отличаются высокой стоимостью.
Для прокладывания трубопровода в грунт используются газовые трубы из пластика. Такие газовые трубы гибкие, пластичные и недорогие. Для подземных конструкций рекомендуются полипропиленовые и полиэтиленовые изделия. Их часто используют для газификации частных домов. При укладке газопровода на даче приобретаются трубы для газа полиэтиленовые (низкого давления). Как правило, они чёрные с жёлтой маркировкой. Трубы из полиэтилена высокого давления в качестве газовых никогда не применяются.
Для разводки труб в доме допускается применение шлангов, изготовленных из вулканизированной резины с текстильным армированием. Но они не выдерживают высокое давление, и чаще всего применяются при подключении устройств к баллонному источнику газа или к системе газовой колонки.
Применять пластиковые трубы для газа можно только при определенных условиях
Но применение труб из пластика запрещено в ряде случаев:
- если газопровод будет прокладываться в районах с температурой атмосферного давления ниже 45 градусов;
- в районах с сейсмической активностью выше 6 баллов;
- если давление в газовой зоне высокое;
- при прокладывании газопровода внутри любых помещений, тоннелей и коллекторов.
Во всех перечисленных ситуациях газовая труба ПНД не сможет полноценно выполнять свои функции. Поэтому в данных случаях могут использоваться только стальные тонкостенные или бесшовные трубопроводы.
Прокладка газовых труб в частном доме: основные нормативы
Газификация частных домов должна начинаться с уведомления местной газовой службы о предстоящих ремонтных работах. Соответствующие организации обязаны предоставить техническое условие, которое будет определять порядок прокладки газопровода. По завершении технического согласования разрабатывается индивидуальный проект газификации участка. Ордер на разрешение прокладки газопровода также должен быть выдан представителями автомобильной инспекции (ГИБДД).
Если какое-то количество домов в местности уже газифицированы и требуется только подключение газовых труб на одном участке к основной системе, то в службе должны предоставить информацию о рабочем давлении газа в магистрали. От того, какое давление поддерживается в основных трубах, будет зависеть выбор труб для газа в доме.
В зависимости от того, какой источник газа был выбран для снабжения участка, система газоснабжения может быть автономной или центральной. Газопроводы для частных домов подразделяются на наземные и подземные. Процедура монтажа и установки газовых коммуникаций на участке достаточно проста и требует гораздо меньше времени, чем непосредственно получение разрешения на реализацию проекта по газификации.

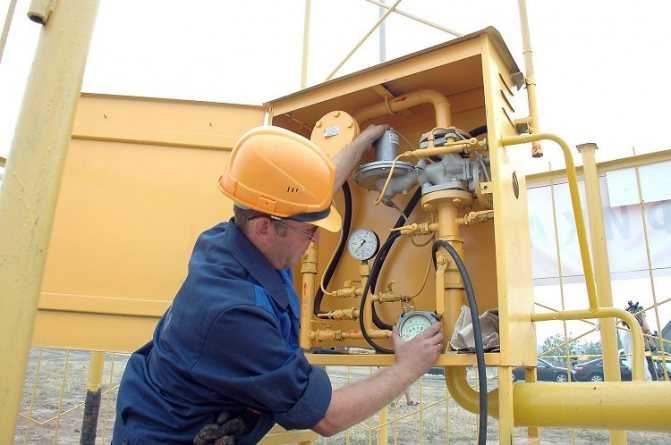

Подвод газа в частный дом осуществляется через редуктор для понижения давления
Прокладка газопровода имеет следующие этапы:
- укладка линии газовых труб от распределительного участка к дому (если необходимо, делается врезка в газопроводную магистраль);
- ввод трубопровода в дом через шкаф с редуктором, понижающим давление;
- монтаж разводки труб в помещениях (котельной, кухне);
- выполнение пуско-накладки оборудования, сдача-приёмка системы, проверка работоспособности газовой плиты и колонки (обычно данный этап производится в присутствии технических инспекторов).
Общие требования по структуре газопровода в частном доме включают в себя те же пункты, что и нормы прокладки газовых труб в квартире и на кухне. Выполнение монтажных работ при проведении газопровода к дому должно соответствовать следующим правилам:
- Глубина прокладки газовых труб на участке составляет не менее 1,25 м и не более 1,75-2 м.
- Участок ввода трубопровода в строение имеет меньшую глубину: от 0,75 до 1-1,25 м.
- Если планируется транспортировка сжиженного газа, газопровод следует укладывать на глубину ниже промерзания почвы (учитываются климатические особенности региона). Ввод трубы в дом осуществляется в таком случае через фундамент.
- Если в частном доме устанавливается газовый котел, площадь помещения на одну единицу оборудования составляет 7,5 м2. Соответственно, две газовых колонки или котла требуют площадь 15 м2.
- Котлы и колонки мощностью до 60 кВт устанавливаются в помещениях, в которых высота от пола до потолка не менее 2,4 м.
Если требуется установка автономного источника газа на даче или на участке частного дома, следует обращать внимание на специфические нормативы безопасности. Они обеспечат нормальную работу плиты, колонки и нагревательной системы
Установка резервуара для сжиженного газа на участке проводится согласно требованиям СНиП
Расстояние от резервуара со сжиженным газом под землей до скважины не должно составлять менее 15 м. Котлован для ёмкости выкапывается на расстоянии от дома как минимум в 10 м. Хозяйственные постройки могут находиться не ближе, чем в 7-8 метрах от накопителя. Объём резервуара будет зависеть от количества устройств потребления газа (плиты, колонки) и от общей площади отопления. Чаще всего в хозяйстве применяются резервуары объемом от 2,7 м3 до 6,4 м3. Модели емкостей с объемом в 6,4 м3 оптимальны для снабжения газом крупных построек: общая площадь отапливаемых помещений в доме может составлять до 300 м2.
Объявления на НН.РУ – Стройка
Модульный шкаф серии ШРС-11дс-400 (дополнительная секция). Поставляются без левой стенки, т.к. имеют общую боковую стенку с соседней. Цена: 3 439 руб.
Предназначен для хранения документов формата Foolscap/A4 в подвесных файлах (каждый документ отдельно), либо в папках типа. Цена: 13 622 руб.
Тумба слесарная ТСН-1 имеет цельносварную конструкцию. Столешница состоит из влагостойкой фанеры толщиной 24 мм и листа металла 1. Цена: 5 678 руб.
Металлический шкаф архивный ШХА-50 (40)/1310 сборно-разборный состоит из одной секции, одной распашной двери. Комплектуется двумя. Цена: 5 434 руб.
Особенности соединения
Полиэтиленовые трубки подходят для прокладки газопроводов под землей. Слой почвы защищает их от разрушительного воздействия ультрафиолетового излучения. Химические вещества, которые содержатся в земле, не смогут повредить материал.
Трубки из ПЭ можно соединить с помощью:
- электромуфтовой сварки;
- сваривания встык;
- пресс-фитингов.
Особенности проведения монтажных работ:
- Лучший вариант соединения этого материала — использование терморезисторных муфт. Это цилиндрические конструкции, внутри которых установлены нагревательные элементы. При прокладке магистрального газопровода соединять отдельные элементы можно только таким способом.
- Для соединения трубок, у которых толщина стенок больше 5 мм, подойдет стыковая сварка. Торцы очищают, с них снимают фаски. После этого их равномерно нагревают, соединяют вместе. Останется подождать 10 минут, запустить газопровод в тестовом режиме, чтобы проверить правильность соединения.
Также нужно уделить внимание подготовке торцов соединяемых элементов. Они должны быть ровным, без пыли, грязи на поверхностях. Если подготовительные работы были выполнены неправильно, стык получится некачественным
Если подготовительные работы были выполнены неправильно, стык получится некачественным.
Монтаж газовых труб (Фото: Instagram / ooo_tgp)
Особенности при сравнении со стальными аналогами
У стали нулевая газопроницаемость, но она подвержена коррозии и накапливает электричество
Сталь выступает надежным материалом для газопровода из-за нулевой газопроницаемости, возможности создавать герметичные стыки и высокой прочности. Однако у металла есть и недостаток: большой вес, способность накапливать электричество, склонность к коррозии. Пластиковая газовая напорная труба может заменить сталь в некоторых случаях.
Достоинства полимерных материалов по сравнению с металлическими:
- Полимерные пластмассы нечувствительны к коррозии в отличие от черной стали.
- Полиэтилен не накапливает электричество. Газопровод из пластика не требует обустройства специальной защиты, в то время как металлический оборудуют хотя бы катодной и периодически проводят мероприятия по «снятию» накопленного заряда.
- Пластик химически и биологически инертен: он не гниет, не разлагается, не реагирует на воздействия кислот, щелочей, жиров, солевых растворов.
- Стенки полипропиленовых или полиэтиленовых труб остаются гладкими на протяжении всего срока эксплуатации. Показатели системы изменяются со временем.
- Материал достаточно гибкий, большое количество самых разных элементов позволяют монтировать контур любой сложности.
- Пластик служит до 50 лет, а длительность функционирования стальных магистралей не превосходит 10–15 лет.
- Пластиковые трубы легкие. Монтаж газового контура занимает минимум времени и не требует сложного оборудования.
Недостатки пластикового газопровода:
- Газопроницаемость пластика выше, чем у металла. Передавать газ под большим давлением нельзя, хотя чисто механически материал такой напор выдерживает. Полиэтиленовые трубы допускается применять в газопроводах не выше 2 категории.
- Прокладывают систему только под землей. В доме трубы располагают на стене.
- Наружные трубы нужно защищать от действия солнца.
- Пластик горюч. Материал используется самозатухающий, но этого недостаточно, чтобы обеспечить полную пожаробезопасность.
Как классифицируются газопроводы
По какому именно трубопроводу будет осуществляться транспортировка горючего газа, зависит от рабочего давления в коммуникации. Чем выше уровень давления в системе, тем более жёсткие требования выдвигаются при подборе отдельных элементов для газопровода. Стоит также отметить, что полиэтиленовые трубы могут использоваться не во всех системах. Существуют системы с недопустимыми для них показателями давления газа.
В газопроводах 1 категории запрещается использование полимерных труб, для монтажа таких магистралей допустимо применять только стальные изделия
Коммуникации, осуществляющие транспортировку газа до конечных потребителей, подразделяются на 4 основные категории. Рассмотрим их:
- К первой категории относят газопроводы, которые способны выдерживать давление от 6 до 12 атмосфер. Для переноса сжиженных углеводородных газов (СУГ) нормальное давление составляет 16 атмосфер. Прокладка таких коммуникаций может осуществляться как подземным, так и надземным путём, так как их выполняют только из стального материала. Эксплуатация пластиковых труб для газопроводов, относящихся к 1 категории, категорически запрещена.

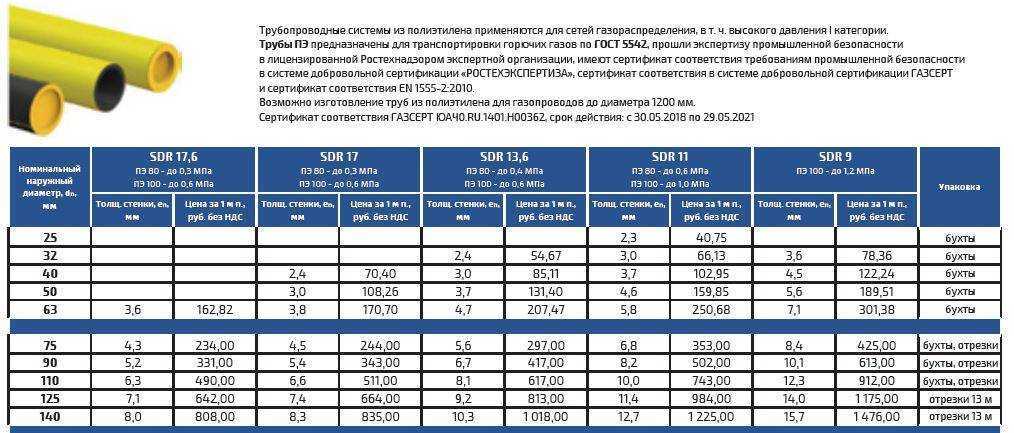

Выбор типа трубы для магистрали с тем или иным давлением можно осуществить, опираясь на данные таблицы №1.
