Металлические трубы для газа

Производство и использование полиэтилена низкого давления

Для получения полиэтилена низкого давления необходимо, чтобы давление было значительно ниже 2 МПа, а температура чуть выше 100 градусов. Именно полиэтилен низкого давления отличается значительно более высокой механической прочностью и при этом является более тугоплавким. Параметры материала ПНД следующие:

плотности от 0,94 до 0,96 грамма/см³;
эластичности, ведь относительное удлинение на разрыв составляет от 500 до 600%;
плавкости в пределах 80-120 градусов.

Полиэтилен низкого давления применяется для изготовления различных видов труб – канализационных, холодного водоснабжения, газовых. Высокая эластичность трубы ПНД позволяет гнуть ее под произвольными углами, но при укладке не использовать защитный короб, ведь даже при низкой температуре она будет просто растягиваться.

Среди достоинств полиэтилена следует назвать:

эластичность;
долговечность;
ударопрочность;
устойчивость к низким температурам;
невысокая стоимость;
устойчивость к химически агрессивной среде;
небольшой вес;
диэлектрические свойства;
экологичность.

Газовые трубы ПНД Невысокие показатели температуры плавкости способствуют тому, что существенно упрощается монтаж системы, а для соединения ее элементов достаточно использовать паяльник и насадки необходимого размера. Трубы ПНД не рекомендуются для отопительных систем и систем горячего водоснабжения, в этом случае больше подойдут полипропиленовые изделия.

В процессе производства полиэтиленовых труб низкого давления используются два способа – это литье, когда пластик выливается в форму, которая вращается, и экструзия, когда горячий пластик приобретает необходимую форму посредством выдавливания из пресс-формы.

Использование полиэтиленовых труб низкого давления в системах газоснабжения

Благодаря тому, что трубы ПНД могут использоваться для транспортировки вещества под давлением не менее шестнадцати атмосфер, проектирование и строительство газопроводов из полиэтиленовых труб становится более востребованным в промышленности, для прокладки бытовых магистралей, домашних сетей.

Для того, чтобы обозначить трубы ПЭ, которые могут быть использованы для газоснабжения, их окрашивают в черный цвет с желтой маркировкой в виде продольной полосы. Полипропиленовые трубы имеют маркировку по цвету – серый, белый, черный, зеленый.

Есть ограничения по использованию изделий из ПНД для газа: они имеют высокую чувствительность к ультрафиолетовым лучам и не могут использоваться для выполнения работ на открытом пространстве. Поэтому обычно такие конструкции используются в участках магистрали, скрытых от прямых солнечных лучей (либо же требуется обязательная изоляция линии).

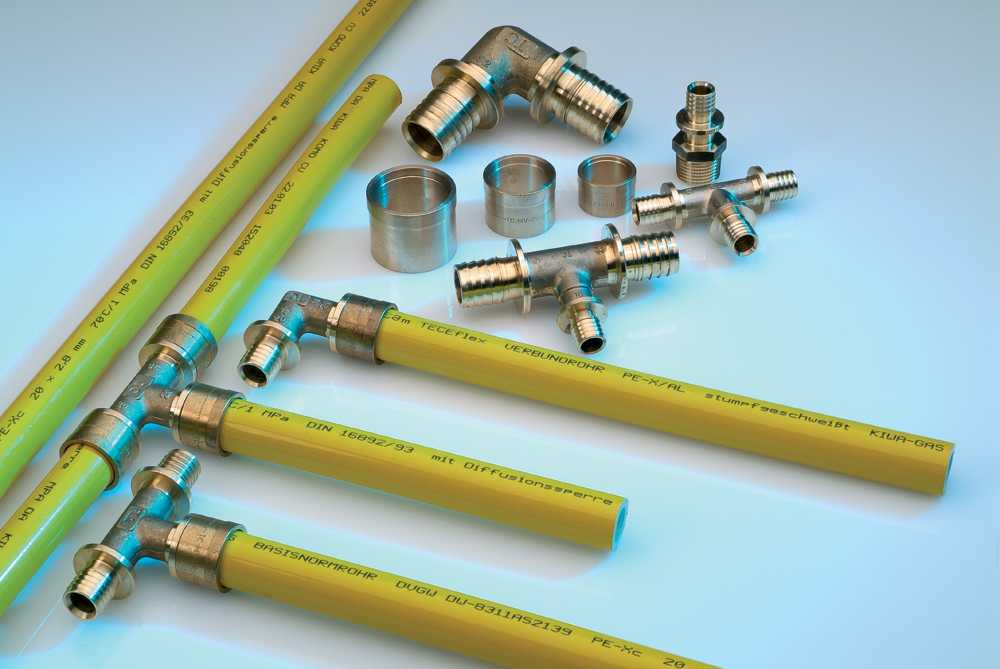

Особенности монтажа пластиковых труб для газа

Пластиковый газопровод собрать проще, но трубы нужно защитить от механического воздействия

Рекомендации просты и связаны с особенностями материала:

ПЭ трубы не выносят действия прямых солнечных лучей. Контур защищают от солнца либо прокладывают под землей. Это требует подготовки: разметки, выкапывания траншей, засыпки.
Механическая прочность пластика уступает стали, так что газопровод устанавливают в укромных местах.
В отличие от металла коэффициент теплового расширения у пластика заметно выше. Это не сказывается на функциональности газопровода, но обязывает прокладывать трубы по открытому месту. Монтаж под полом или в стенах нежелателен.
Пластик привлекает своей гибкостью и возможностью соорудить сложную систему. Нужно учесть, что чем меньше изгибов и поворотов в системе, тем лучше она функционирует.
Каждые 2–3 метра трубу как вертикальную, так и горизонтальную нужно поддерживать дополнительным креплением или опорой.

Способы монтажа

Соединяют пластиковые трубы сваркой. Метод очень простой, так как температура сварки низкая, со стыковкой может справиться даже начинающий мастер.

Наиболее популярны 3 метода:

Стыковой – крепление выполняют стык в стык. Так удлиняют трубу или делают ответвление.
Враструб – при соединении на место стыка наваривают дополнительный слой полимера. Метод рекомендуется для труб диаметром более 15 мм.
Электромуфтовый – газоводы соединяют сваркой через фитинг. Так меняют направление трубопровода, делают разветвления или слияние.

Все способы обеспечивают герметичное соединение. Электромуфтовый – самый удобный и быстрый.

Прокладка надземных газопроводов

Затраты на монтаж газопровода надземным способом, как правило, гораздо ниже, если сравнивать подземным вариантом. В некоторых случаях экономия может достигать 60%, что, несомненно, является большим плюсом. Но трубы, проведённые таким способом должны иметь максимальную защиту от воздействий окружающей среды.

Строительство наземного газопровода — менее затратный метод, несмотря на то, что трубам требуется дополнительная защита

Надземные газопроводы должны быть снабжены изоляцией от температурных перепадов, атмосферных осадков и т. д. Тип защиты подбирается в зависимости от климатических условий конкретного региона.

Помимо этого, такие коммуникации нуждаются в постоянном охранном контроле, чтобы исключить вероятность самовольного подключения к сети. Исходя из всех вышеперечисленных факторов, надёжность такой магистрали ниже, чем у трубопровода, проложенного в почве.

Однако в случае если газопроводные трубы проходят над землёй по вашему участку, который хорошо охраняется, то этот вариант является приемлемым. А также стоит отметить, что такая прокладка популярна в тех случаях, когда нет возможности провести трубы под землёй из-за густой сети коммуникаций.

Характеристика труб ПНД для газа

Полиэтиленовые трубы для газа – высококачественные изделия, характеризующиеся:

небольшой текучестью: 15-30 МПа;
низкой теплопроводностью;
высокой пропускной способностью: на 30% больше, нежели у труб из стали;
большой гибкостью: до 7% от значений начальных параметров;
эластичностью.

Трубы для газопроводов проходят специальную спецификацию. Их транспортировка может быть осуществлена при температуре, превышающей -10°С. Хранение ПНД изделий может проводиться в помещениях без отопления либо под навесом на улице сроком не более 2 лет.

Характеристики изделий из полиэтилена для газопровода приведены в таблицах 1, 2 и 3.

Таблица 1

ПЭ 80 SDR17,6/ПЭ 80 SDR11 (давл. 6 атм.)
Диаметр в мм	Вес одного п. м., кг	Толщина стенок в мм	Стандартная длина, м
32	-/0,277	-/3,0	200
40	-/0,427	-/3,7
63	0,682/1,05	3,6/5,8
90	1,4/2,12	5,2/8,2	200(12)/200(13)
110	2,0/3,14	6,3/10
125	2,66/4,08	7,1/11,4	12/13
160	4,35/6,67	9,1/14,6
225	8,55/13,2	12,8/20,5
315	16,7/25,7	17,9/28,6
400	26,9/41,4	22,7/36,3
500	42,0/64,7	28,3/45,4
630	66,6/103	35,7/57,2

Таблица 2

ПЭ 100 SDR17,6 (давл. 3 атм.)/ПЭ 100 SDR11 (давл. 10 атм.)
Диаметр в мм	Вес одного п. м., кг	Толщина стенок в мм	Стандартная длина, м
32	-/0,277	-/3,0	200
63	0,682/1,05	3,6/5,8
90	1,4/2,12	5,2/8,2	200(12)/200(13)
110	2,07/3,14	6,3/10
160	4,35/6,67	9,1/14,6	12/13
225	8,55/13,2	12,8/20,5
315	16,7/25,7	17,9/28,6
400	26,9/41,4	22,7/36,3
500	42,0/64,7	28,3/45,4
630	66,6/103	35,7/57,2

Таблица 3

ПЭ 100 SDR9 (давл. 12 атм.)
Диаметр в см	Вес одного п. м., кг	Толщина стенок в см	Стандартная длина, м
6,3	7,6	0,123	бухты
9,0	10,1	0,254	бухты, отрезки
11,0	12,3	0,378
16,0	17,9	0,797	Отрезки
22,5	25,2	1,58
31,5	35,2	3,08

Переходы газопроводов через воду

Магистральные газопроводы могут проходить над и под водой.

Подводные переходы располагаются перпендикулярно оси потока воды. При этом они находятся на расстоянии как минимум полуметра от отметки возможного размыва дна до поверхности трассы, от проектных отметок их должно отделять расстояние не менее одного метра.

Чтобы трубы не всплыли, во время строительства их закрепляют с помощью специальных грузов, заливают бетоном или засыпают минеральными материалами.

Участки переходов, проходящие через природные или искусственные препятствия, должны соответствовать нормам. Это гарантирует их безопасность и надежность в использовании.

Надземные переходы нужны там, где газопровод проходит через овраги, небольшие речки и т. д. Элементы, располагающиеся на поверхности, бывают следующих видов:

Газопровод через воду

арочные;
балочные;
висячие.

Вид надземных элементов выбирается в зависимости от условий места, где прокладывается магистральный газопровод. Переходы арочного типа представляют собой жесткую конструкцию и, как правило, строятся там, где трубы проходят через каналы. Балочная конструкция представляет собой самонесущую трубу.

Висячие переходы делятся на вантовые, провисающие и гибкие. В вантовых переходах за закрепление трубопровода в необходимой позиции отвечают наклонные тросы. В переходах висячего типа газопровод ничем не удерживается и свободно прогибается под собственной массой. Гибкий переход – это конструкция, в которой трубы закреплены системой подвесок к одному или нескольким тросам.

№3. Материал труб газопровода

Еще совсем недавно особого выбора не было, и на всех участках газопровода, от больших узлов до точек потребления в домах, использовали исключительно стальные трубы. Сегодня появилась альтернатива в виде полиэтиленовых труб низкого давления. Также используются и медные трубы. Муками выбора вряд ли придется страдать, так как каждый из этих материалов имеет строго определенные условия эксплуатации:

стальные трубы могут быть с разной толщиной стенок. Толстостенные изделия используются для обустройства газопроводов высокого давления. Если речь идет о надземной прокладке, то альтернативы стальным трубам нет. Это прочные, долговечные и надежные трубы, которые справятся с серьезной нагрузкой. Тонкостенные трубы подходят для организации газопровода низкого давления, в т.ч. для обустройства системы газоснабжения внутри дома;
полиэтиленовые трубы используются для подземного монтажа газопровода с разным давлением. Есть изделия, которые выдерживают эксплуатацию при давлении 1,2 МПа. У стального аналога они выигрывают по весу, цене и простоте монтажа. Не подходят для надземного и внутриквартирного монтажа;
медные трубы по многим параметрам превосходят стальные, но их массовое использование невозможно из-за высокой цены. Надземный монтаж с помощью таких труб не осуществляют, зато это отличный вариант для организации газопровода внутри квартиры.

В сети есть информация об использовании в качестве труб для газопровода металлопластиковых и даже полипропиленовых изделий, но это все же далеко не самые подходящие варианты.

Варианты прокладки газовых труб

При надземном монтаже проще делать ремонт, но больше вероятность внешних повреждений

Есть несколько способы укладки газопровода. Выбор производится с учетом особенностей участка, материала трубопровода, давления газа.

Подземный

Считается самым безопасным, так как исключает механическое воздействие и влияние солнечного света. Этот способ идеален для пластикового трубопровода. Для стальных не лучший, поскольку последние нуждаются в периодическом осмотре и обслуживании.

Способ затратный. Трубы укладывают на глубину ниже уровня промерзании земли – не менее 0,8 м. В холодных регионах глубина траншеи увеличивается до 1,2 м.

Надземный

Менее безопасный метод. Трубопровод устанавливают на металлические стояки разной высоты. К такому способу прибегают при высокой рельефности и сложности участка, при большом количестве строений, где сложно выполнить все требования СНиП. Применять можно только стальные трубы для газа.

Внутренний

Внутри здания газопровод монтируют открытым способом. Разрешается спрятать коммуникации в заранее проделанных штробах в стене, однако перекрывать их можно только легкосъемными панелями. Свободный доступ к трубам – обязательное условие.

Охранная зона газопровода

При прокладке коммуникаций соблюдают еще одно условие – организуют охранную зону. Ее величина зависит от давления метана в трубопроводе и его диаметра:

Для газоснабжения частного дома используют трубы сечением не более 80 мм. Охранная зона составляет 2 м с каждой стороны, если трубы укладывали надземным или наземным методом.
Для контуров из полиэтиленовых изделий охранная зона составляет 3 м от оси трубопровода.
Если коммуникации прокладывают через лесополосу или участок с кустарниками, размеры увеличиваются до 3 м.
Если газопровод смонтирован над землей, расстояние от дерева до него должно равняться высоте дерева.

Сфера применения

Трубы для газопроводов из ПНД применяются практически во всех сферах хозяйствования:

малое строительство: для газификации отдельных строений и целых поселков под ключ, включая новые и существующие объекты;
санация существующих магистралей;
капитальное строительство: для подключения новых домов и социальных объектов;
промышленность: для обеспечения нужд производства разного типа и масштаба;
сельское хозяйство: для удовлетворения потребностей растениеводческих и животноводческих комплектов в отоплении;
стратегические объекты: подержание функциональности хранилищ, создание вспомогательной инфраструктуры транспортных газопроводов.

Особенности использования разных видов газопроводных труб

Газопроводы высокого давления обустраиваются исключительно при помощи массивных труб. Если к магистрали предъявляются повышенные требования по прочности, потребуется использование стальных труб без швов. Следует приготовиться к тому, что сварка таких элементов является намного более сложной процедурой, чем пайка тонкостенных труб. С точки зрения оптимальности эксплуатационных качеств особенно выделяются медные трубы: они по многим параметрам предпочтительнее толстостенных стальных изделий. По надежности обе эти разновидности практически одинаковы, однако медь весит намного меньше. От массового использования в быту медных трубок удерживает их высокая стоимость.

Используя тонкостенные трубы, следует учесть их высокую теплопроводность, из-за чего на их поверхности нередко возникает конденсат. Для защиты от коррозии готовую газопроводную систему рекомендуется покрыть несколькими слоями масляной краски. Подземные газопроводы организовываются при помощи пластиковых труб, для которых характерна гибкость, эластичность и дешевизна. Чаще всего это изделия из полипропилена или полиэтилена. Например, полиэтиленовые трубы для газа отлично переносят подземные условия при газификации частных владений. Если требуется оснастить дачу газопроводом низкого давления, используются полиэтиленовые трубы черного цвета, имеющие соответствующую желтую маркировку. Полиэтиленовые трубы под высокое давления в качестве газопровода не используются.

Разводка газа внутри помещения проводится шлангами из вулканизированной резины, которые имеют текстильное армирование. Для высокого давления они не годятся: с их помощью обычно подключают газовые плиты к баллонам или газовым колонкам.

Применение гибких шлангов имеет следующие ограничения:

Если температура воздуха в данной местности превышает +45 градусов.
Если на территории возможна сейсмическая активность более 6 баллов.
При высоком давлении внутри газопроводной системы.
Если требуется оснастить газопроводом любое помещение, туннель или коллектор.

Все перечисленные ситуации являются запретными для использования трубы ПНД в качестве газопроводной. Безопаснее будет остановиться на стальной газопроводной трубе тонкостенного или бесшовного типа.

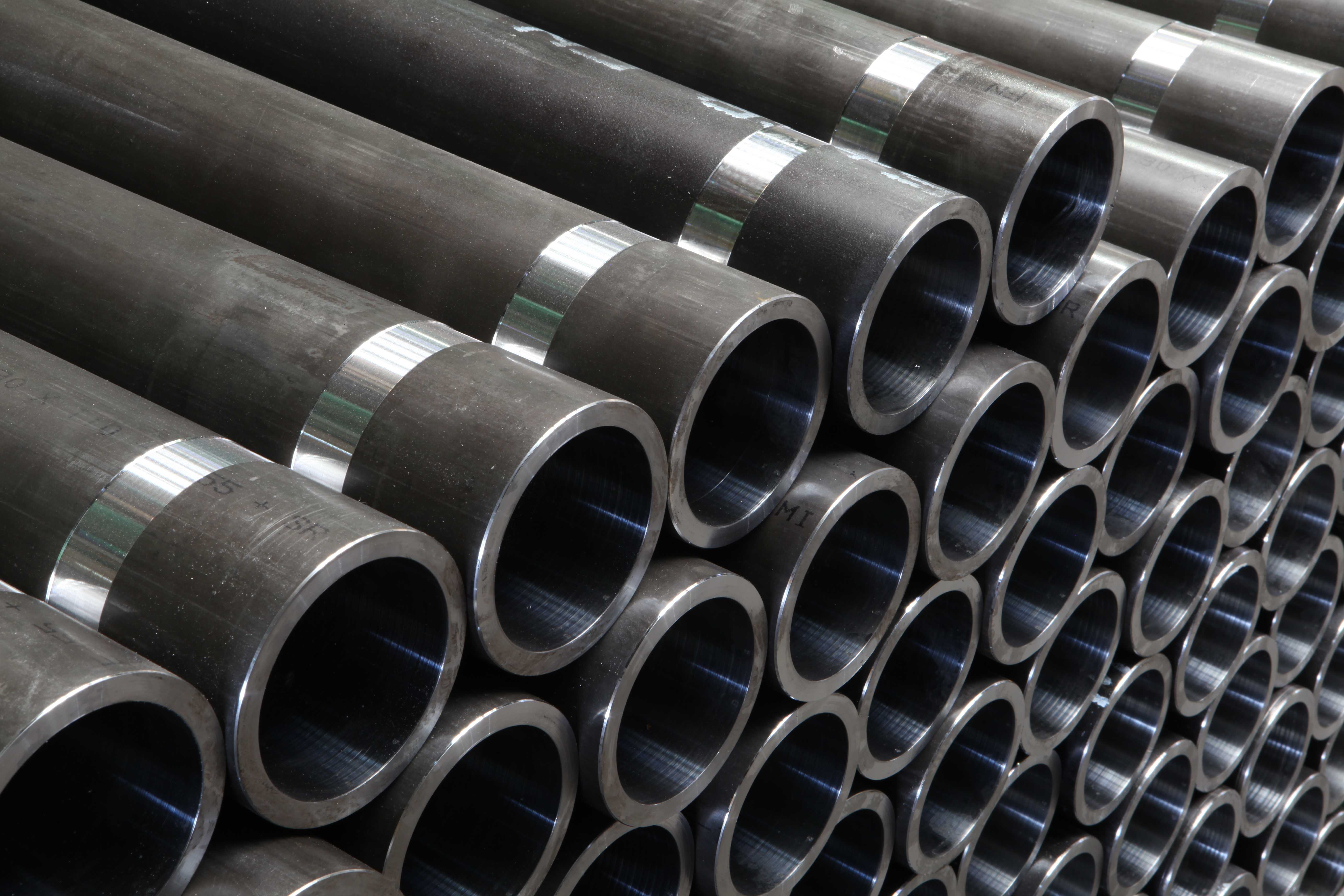

Достоинства и недостатки стальных труб для газопроводов

С положительной стороны газопроводные трубы характеризуются следующими свойствами:

Высокие прочностные показатели.
Незначительные показатели линейного расширения.
Возможность работы с рабочей средой, имеющей высокое давление.
Надежное герметичное соединение при соблюдении правил стыковки и отсутствии дефектов. Иногда также используются пластиковые трубы для газа в частном доме, о чем стоит почитать дополнительно.

Среди недостатков газопроводных труб можно отметить:

Появление конденсата вследствие высокой теплопроводности.
Вероятность появления процесса коррозии.
Несгибаемость.
Трудоемкий монтаж методом сварки.

Особенности монтажных работ

Монтаж производится посредством стыковой или электромуфтовой сварки с использованием соединительных деталей с закладными нагревателями. Выбор метода сварки определяется диаметром труб, наличием доступа к месту монтажа, требованиями бюджета. Сварочное оборудование может быть взято в аренду, что позволяет сократить себестоимость готового трубопровода в случае, если проект разовый.

Производителем предложен широкий перечень комплектной запорно-регулирующей арматуры и фасонных изделий для газопроводов любых диаметров, что позволяет без проблем смонтировать любой участок, в том числе с присоединением к существующим стальным трубам. При соблюдении технологии прочность соединений превосходит прочность самой трубы и гарантирует исключение порывов и иных дефектов стыка.

К монтажу допускается квалифицированный персонал, прошедший обучение и регулярную аттестацию для работы со сварочным оборудованием согласно закрепленному регламенту работ.

В каких случаях не допускается использование полиэтиленовых труб?

Однако несмотря на все свои преимущества изделия из полиэтилена имеют и ограничения. Рассмотрим случаи, когда использование полиэтиленовых трубопроводов для транспортировки газа недопустимо:

полиэтиленовые газопроводы не разрешается использовать в тех случаях, когда условиях конкретного климатического региона температура стенки трубопровода может опуститься ниже -15 °C. Такие показатели могут быть достигнуты в случае, если температура окружающей среды опускается ниже -45 °C;
категорически запрещается использовать полиэтиленовые трубы для транспортировки сжиженного углеводородного газа, так как это разрушит их стенки и приведёт к аварийной ситуации;
в сейсмоактивных районах, если магнитуда землетрясения превышает 7 баллов. Однако в случае если имеется возможность установления ультразвукового контроля за сварными швами, использование полиэтиленовых труб разрешается при 7 и более баллах;
при монтаже надземных газопроводных коммуникаций;
при прокладке коммуникаций, транспортирующих газ, наружного и внутреннего вида;
при монтаже трубопроводов внутри тоннелей, каналов и т. д.
стоит также отметить, что прокладка полиэтиленовых труб категорически возбраняется в случае, если газопроводная конструкция проходит над автомобильными или железными дорогами.

В газовых сетях с высоким давлением и проложенных наземным способом разрешается применять только стальные трубы

Прокладка наружных и внутренних газопроводов

Рассмотрим два варианта расположения газопроводных коммуникаций по отношению к жилым или же производственным постройкам:

Наружный. Такая прокладка, как правило, производится по двору частного дома или же в случае, когда труба примыкает к фасаду здания. Расположение газопроводной коммуникации наружным методом должно максимально ограничивать доступ посторонних лиц к ней. Для этого элементы конструкции располагаются на значительной высоте.

Наружный газопровод располагается на улице и к этим трубам доступ должен быть ограничен

Фиксация труб к фасаду здания является очень важным моментом. Фиксационные элементы должны быть надёжными, чтобы исключить возможность падения газовой трубы.

Внутренний. К внутренним, относят все газопроводы, проведённые непосредственно внутри зданий

Существует одно важное правило, которое необходимо запомнить: при монтаже газопроводных коммуникаций исключается любое декорирование труб, а также расположение их внутри стен. Это связано с тем, что такая коммуникация должна быть расположена так, чтобы к ней всегда был свободный доступ для профилактических осмотров или ремонтных мероприятий

Медные

Трубы их меди применяются для домовых сетей, независимо от этажности здания, при низком давлении газа. Соединение элементов, с маркировкой жёлтого цвета, выполняется с помощью пресс фитингов. Запрещено применение обжимных соединителей.

К основным достоинствам относится:

устойчивость к химической агрессии и коррозии;
механическая прочность;
простая и быстрая технология монтажных работ;
долговечность до 100 лет;
более высокая, чем у стали, пластичность позволяет проводку трубопроводов сложной конфигурации;
великолепный внешний вид.

Основным недостатком является высокие цены и возможность применения только в сетях с низким давлением.

№6. Медные трубы для газопровода

Медные трубы используются при организации системы газопровода относительно недавно. Их можно применять только для прокладки труб внутри дома при давлении до 0,005 МПа. В этих целях используется тянутые или холоднокатаные трубы с толщиной стенок не меньше 1 мм.

Преимущества:

привлекательный внешний вид. Газовые трубы нельзя прятать в стенах или коробах – к ним должен осуществляться простой доступ. Стальные трубы сложно назвать украшением интерьера, в отличие от медного аналога. Прятать такие трубы ненужно – они выглядят аккуратно и привлекательно, отлично впишутся во многие стили интерьера;
относительно простой монтаж, который осуществляется с помощью пресс-фитингов или пайкой. К тому же, медные трубы легко режутся;
пластичность и возможность создавать сеть сложной конфигурации;
достаточная механическая стойкость;
устойчивость к воздействию агрессивных веществ;
долговечность до 100 лет.

Среди минусов высокая цена, небольшой ассортимент на рынке и высокая теплопроводность, которая может привести к образованию конденсата. По прочности медные трубы уступают стальным, но если речь идет о внутриквартирной разводке, то особых проблем это не доставит.

Что такое охранная зона газопровода

Охранной зоной, по Земельному Кодексу, признается местность с особенными условиями пользования. Эксплуатация таких земельных участков ограничена их целевой принадлежностью.

Когда на пути охранных зон, при прокладке новой газовой сети, оказываются земли других владельцев, им возмещаются убытки. А установка опознавательных знаков согласуется с землепользователями и оформляется актом.

Цели устанавливаемых газопроводных охранных зон.

Исключение несчастных случаев среди населения.
Безопасность эксплуатации и не допущение порчи имущества газового хозяйства.
Предотвращение засорения прилежащих территорий.

Главная задача – организация бесперебойной работы и максимальной безопасности, путем обеспечения быстрого доступа при плановых осмотрах, текущем и аварийном обслуживании. В основном она достигается охраной примыкающих к газовым трассам земельных участков.

Охранные зоны газораспределительных сетей

Ширина зон особого использования оговаривается «Правилами охраны газораспределительных сетей» и зависит от видов прокладки и степени предполагаемого риска при авариях:

В пределах двух метров по обеим сторонам сетей наружного исполнения.
Не менее десяти метров с двух сторон подземных трубопроводов расположенных в грунтах вечной мерзлоты.
В радиусе десяти метров от ГРП (если они наружного исполнения).
100 метров с обеих сторон газопроводов залегающих в водных просторах рек, озёр и т.п.
Трехметровую дистанцию от межпоселочных сетей проложенных в лесах и сквозь подобную многочисленную растительность.
Расстояние от наружных трасс до деревьев должно составлять не меньше высоты этих деревьев (весь период эксплуатации).

Пожаро- и взрывоопасность газов определяет необходимость введения зон особого использования и их обозначения опознавательными знаками.

Вне населенных пунктов устанавливаются железные или железобетонные столбики высотой не более 1,5 м, с шагом не менее 0,5 км.

Предназначены для указания мест:

пролегания подземных газораспределительных сетей;
пересечения с автомагистралями;
железными дорогами;
на поворотах у колодца, сборника конденсата, ковера и т.п.;
на берегах водоемов, в случае подводной прокладки.

Опознавательные знаки содержат:

расстояние от сети;
материал трубопровода;
диаметр;
значение давления – для сетей ВД и СД, для сетей с низким давлением просто ставится пометка «н.д».
угол поворота (УП);
глубина прокладки;
контакты ответственной АДС (аварийной диспетчерской службы) и др.

Охранная зона газопровода низкого давления, сколько метров

Газопроводы низкого давления – это неотъемлемая часть газораспределительной сети, по ним обычно производится поставка газа конечному потребителю, поэтому их охране также отводится немаловажное значение. Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

для наружных сетей НД составляет по 2 метра;
для подземных – по 3.

Профилактические меры:

Проведение инструктажей по технике безопасности с гражданами, являющимися собственниками земель, расположенных в охранных зонах – не реже 1 раза в пол года.
Ежегодное обследование трасс, проведение необходимых работ, внесение корректировок в проектную документацию.
Восстановление опознавательных знаков и обновление табличек.
Обеспечение трасс табличками, распознаваемыми с воздуха.

Охранная зона газопровода высокого давления

Правила охраны сетей высокого давления указывают на необходимость обустройства защитных зон. Охранная территория газопроводов с высоким давлением газа определяется соответствующей категорией и регламентируется требованиями СНиП – 42-01-2002.

Охранная зона магистралей с высоким давлением – 50 м, распределительных – до 10.
Выбирать землю под строительство жилого дома либо дачного участка, безусловно лучше ближе к газопроводу. Тогда затраты на газификацию частного дома будут минимальными, но при этом необходимо учитывать расстояние охранной зоны газопровода. В случае отсутствия возможности подключения к центральному газопроводу, стоит рассмотреть вариант использования автономной газификации (газгольдеров или газовых баллонов).

Мне нравитсяНе нравится

Техника безопасности при эксплуатации магистрального газопровода

Соблюдайте правила техники безопасности на участках где происходит установка магистрального газопровода

Магистральный трубопровод – это потенциально опасное сооружение, использовать которое можно только в соответствии со специальными инструкциями, регламентирующими строительство и эксплуатацию магистральных газопроводов.

За работой газопровода обязаны следить промышленные организации, использующие его. Они также должны завести специальный паспорт в двух экземплярах. К ним прилагается схема, на которую нанесены все трубопроводные детали, указан их тип, фирма-производитель, материал, установленная арматура.

Периодичность обхода или облета всей территории сооружения устанавливается в зависимости от нормативов обслуживания. В случае стихийного бедствия, которое могло повредить трубы, должен быть проведен внеочередной осмотр. Обследование переходов трубопровода через автомобильные дороги проводится ежегодно.

Конструкции котлов и способы устройства дымовых труб

Есть два типа горелок для газовых котлов:

Открытые. В них кислород для горения забирается из помещения, в котором установлен котел. Потому такой тип горелок или отлов называют еще «атмосферными». В таких газовых котлах отвод дымовых газов требует наличия трубы с выходом в атмосферу и хорошей тягой. Способы вывода дымохода от газового котла Камеры сгорания закрытого типа (турбированные котлы). Они работают в паре с дымоходами коаксиального типа — из двух вставленных друг в друга труб. По одной трубе отводятся продукты сгорания, по другое поступает воздух для поддержания горения. Коаксиальная труба обычно выводится через стену на улицу. Потому говорят, что подобные газовые котлы не имеют дымохода. Но, при желании, вывести дымовую трубу можно и в атмосферный дымоход

В этом случае нужна нормальная тяга (при выводе в стену это неважно, так как движение газов обеспечивает турбина). Понятно, что выбор типа дымохода в первую очередь зависит от типа камеры сгорания. В одном случае это должна быть коаксиальная труба, в другом — обычная

Но кроме этого есть еще множество нюансов по конструктивному исполнению

В одном случае это должна быть коаксиальная труба, в другом — обычная. Но кроме этого есть еще множество нюансов по конструктивному исполнению

Понятно, что выбор типа дымохода в первую очередь зависит от типа камеры сгорания. В одном случае это должна быть коаксиальная труба, в другом — обычная. Но кроме этого есть еще множество нюансов по конструктивному исполнению.

Преимущества использования полиэтиленовых труб

Подаваться газ в системах может по стальным или полиэтиленовым магистралям. Стальные трубы используются для всех типов газопроводов, полиэтиленовые – только для подземного варианта укладки. Большим спросом для газификации на строительном рынке пользуются полиэтиленовые трубы, поскольку обеспечивают более низкий бюджет расходов, необходимых для строительства, обслуживания и ремонта газопровода.

Полиэтиленовые трубы имеют ряд преимущество по сравнению с другими материалами, а именно:

Виды полиэтиленовых труб

Не подвержены воздействию агрессивной окружающей среды, температурным перепадам, коррозии.
Обеспечивают легкость монтажа (при необходимости в подгонке трубы, резке).
Не требуется создания дополнительной защиты от возникновения химической реакции с какими-либо веществами.
Полимер не является проводником электрического тока, следовательно, защищает от «блуждающего» в грунте тока, что может стать причиной аварии.
Внутренние стенки полиэтиленовых труб абсолютно гладкие, что увеличивает пропускную способность газопровода, не допуская засорения.
Обладают доступной стоимостью, более низкой по сравнению с аналогами.
Вес труб из полимера гораздо меньше, что упрощает процесс транспортировки, хранения и прокладки.
Обладают длительным эксплуатационным сроком действия, до 50 лет.
