Как собрать коллектор для теплых полов своими руками

Шкаф для коллектора

Пункт смешивания и распределения теплоносителей не будет выглядеть эстетично, если его не спрятать в шкаф. Цена на него небольшая и проще его купить, чем мастерить своими руками при отсутствии необходимых  инструментов. Конструкции шкафов чаще применяются встроенными, но бывают и наружными.

Встроенный шкаф с коллектором

В них предусмотрены отверстия для крепления. Способы фиксации всегда подробно описаны в инструкции

При покупке на это следует обратить внимание

Также важно, где в шкафу расположены отверстия для трубопроводов, и как они соответствуют конструкции коллектора. Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта. Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы

Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы

Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта. Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы.

Нюансы монтажа

Установка гребенки на отопление своими руками – процесс трудоемкий, требующий определенных знаний и умений.

Крепят распределительное оборудование в монтажном шкафу или прямо к стене. В комплекте с гребенкой идут крепежные хомуты, с помощью которых прибор будет висеть более надежно.

Установка в систему отопления

При желании гребенку можно сделать своими руками. Для этого понадобится нержавеющая труба. К ней нужно приварить выходы для отводов. Если хотите сэкономить, то купите полипропиленовый агрегат. Конечно, он не столь долговечен, но все же прослужит достаточный срок.

Место для коллектора нужно присмотреть еще при проектировании объекта. Чаще всего подобное оборудование используют при подключении многоконтурной системы отопления. Также гребенка — обязательный элемент водяного теплого пола.

Если необходимо установить такой прибор в готовую отопительную систему, то нужно выполнить проект разметки трубопровода, расчет гребенки. Главная задача подобного этапа – обеспечить равномерное распределение давления во всех контурах конструкции. Для сложных магистральных систем расчет проводят с помощью специальных программ. В более простых устройствах, количество контуров в которых не превышает 5, используют принцип равных сечений (диаметр коллектора равен сумме сечений отводящих патрубков). Параметры входного и выходного коллекторных приборов должны совпадать. Гребенки отопления могут быть круглого и квадратного сечения.

Чтобы движение теплоносителя было нормальным, необходимо устанавливать циркуляционный насос для каждого контура (без него вся конструкция не сможет функционировать). Синхронизацию их работы гребенка не обеспечивает.

При монтаже коллектора на систему отопления необходим регулировочный вентиль: он позволит экономить топливо. Устанавливают его на обратной трубе, обязательно перед коллектором. Сделать это можно с помощью паяльника.

На патрубках обязательно монтируют специальную арматуру (клапаны и расходометры для балансировки): это поможет регулировать объем жидкости в системе.

Система «теплый пол»

Для регулирования температурного режима системы «теплый пол» используются вентили с термоголовками. Место их монтажа — распределительная гребенка.

Настроить такой прибор можно следующим образом: удалить защитный колпачок с вентиля, закрыть его до упора с помощью шестигранного ключа, определить для конкретного контура число оборотов, отвернуть вентиль на это количество, настроить подобным образом все контуры.

Полипропиленовые трубы в системе «теплый пол» требуют монтажа коллектора, заключенного в защитный короб, при условии расположения узла в котельной.

Гребенку нужно расположить на стене обязательно в вертикальном положении: так система будет работать наиболее эффективно, а энергоноситель распределяться равномерно.

Преимущества и недостатки

Водораспределительная гребёнка, равным образом, как и любая иная аналогичная конструкция, обладает рядом преимуществ. Вследствие чего она быстро завоевала симпатии покупателей. Основными достоинствами изделия считаются:

• Отсутствие температурных перепадов при синхронном подсоединении ряда нагревательных батарей в разных помещениях;
• стабильное давление в подающем и обратном трубопроводе;
• надежная блокировка поступления греющего теплоносителя в единичный отопительный прибор, при этом обеспечивая функциональность всей системы;
• практичность и простота эксплуатационной наладки;
• легкость осуществления ремонтно-профилактических процедур;
• допустимость применения потаенных в пол трубопроводов;
• возможность контролировать разнообразные технологические характеристики системы.

Невзирая на огромное количество положительных качеств, у гребенок имеются и ряд недостатков. Пользователям непременно следует считаться с ними накануне их приобретения и перед применением, иначе они столкнутся с многими проблемами, которые усложнят работоспособность отопительной системы.

В числе отрицательных причин использования коллектора профессионалы отмечают:

• Большую цену на изделие, обусловленную внедрением инновационных материалов и технологий в изделии;
• недопустимость монтажа в отопительных системах отопления, с естественной циркуляцией без центробежного насоса;
• потребность применения большого числа дорогостоящих трубопроводов, которые требуется протянуть ко всем существующим радиаторам.

Монтаж теплого пола

На изображении рядом нарисована схема возможного размещения труб. Наиболее приемлемый для Вас вариант Вы должны выбрать во время разработки проекта своего теплого пола.

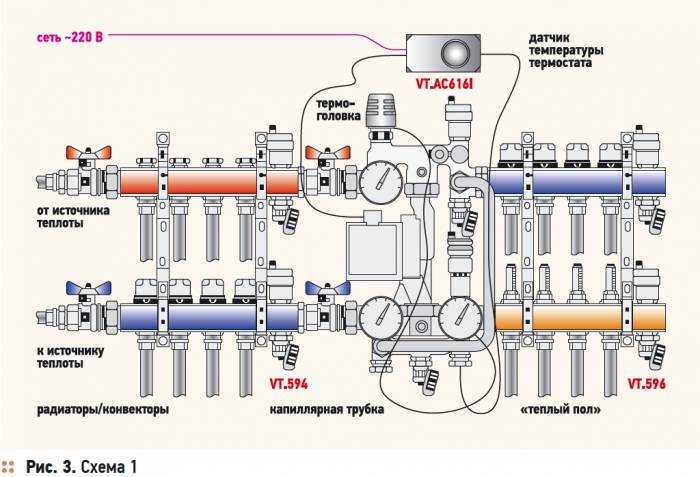

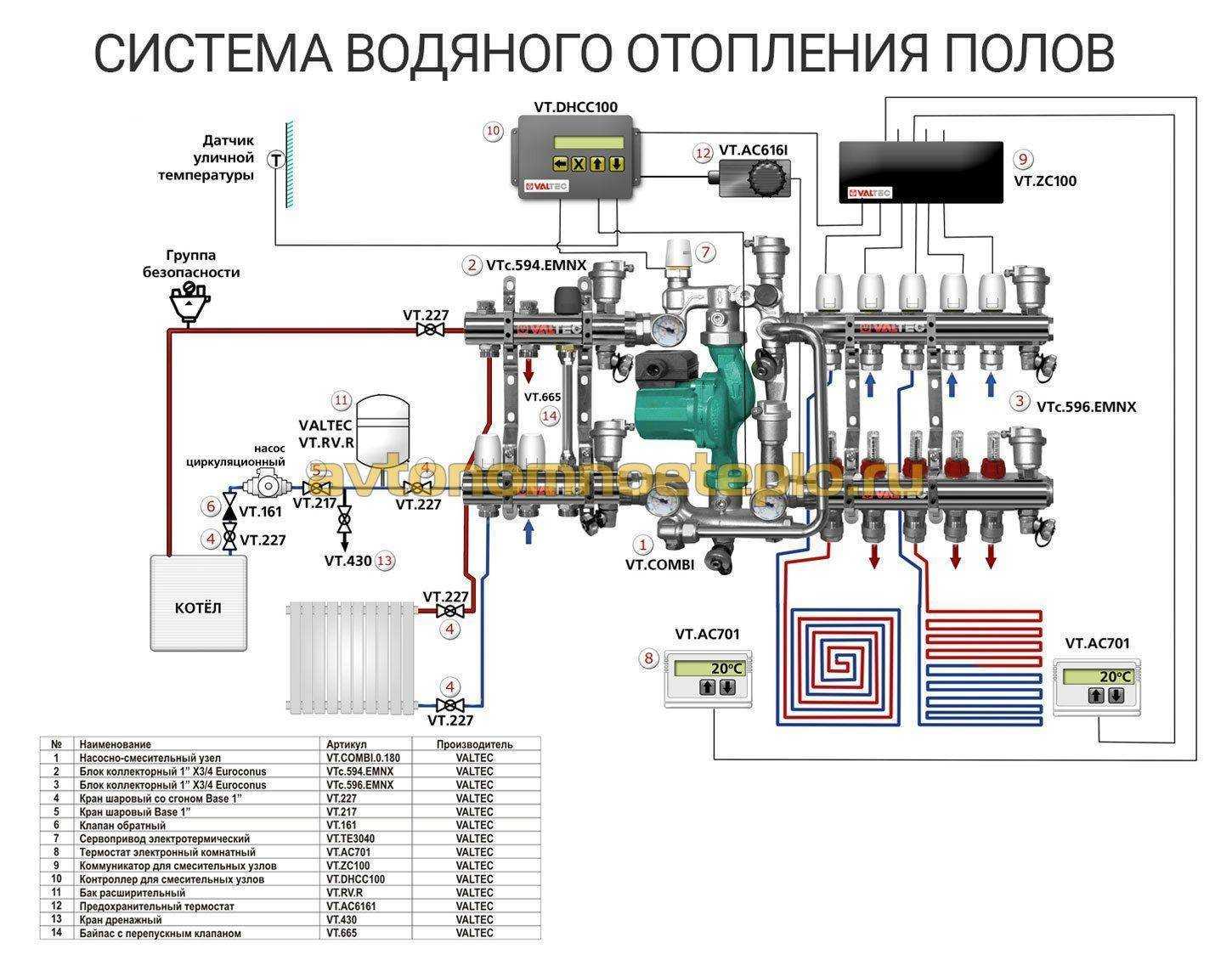

Общая схема всей отопительной системы выглядит следующим образом:

Еще ниже представлена схема, которая поможет осуществить монтаж теплого водяного пола совместно с радиаторным отоплением:

Алгоритм установки теплого водяного пола:

• прежде всего, перед монтажом теплого пола необходимо подготовить поверхность – она должна быть максимально ровной, не иметь уклона;
• полезно задействовать самовыравнивающиеся составы, чтобы приблизить поверхность к идеальной;
• после того, как пол выровнен, приступаем к установке коллектора;
• поверхность, на которой будет размещен коллектор, должна быть ровно перпендикулярной полу;
• распределитель необходимо также выровнять относительно пола, прибегнув для этого к помощи уровня;
• подойдите к установке коллектора со всей ответственностью, так как если Вы установите его недостаточно ровно, коллектор принесет Вам в дальнейшем массу хлопот в виде сбоев в работе;
• как только коллектор установлен, вдоль всего периметра комнаты рядом с полом наклейте демпферную ленту;
• сразу после этого установите теплоизоляцию;
• если Ваша теплоизоляция не оснащена крепежами для труб, то придется осуществить монтаж планок с фиксаторами для труб на расстоянии полметра друг от друга;
• сразу после этого монтируем трубы в соответствии с выбранной Вами ранее схемой;
• когда будете укладывать трубопровод, постарайтесь не перегибать трубы;
• затем необходимо с помощью фитингов соединить трубы и коллектор;
• когда коллектор соединен со всей системой, необходимо его протестировать;
• запуск коллектора начинается с низких температур и давления, которые плавно увеличиваются на протяжении четырех часов;
• если Вы не наблюдаете никаких протечек, то можете включить коллектор на максимум;
• стоит отметить, что самая сложная часть работы – это соединение коллектора и системы.

Когда тестирование системы прошло успешно, устанавливаем над трубами армирующую сетку. После этого всю систему труб нужно залить стяжкой

Здесь важно обратить внимание на то, что чем больше мощность Вашей системы, тем более толстой должна быть стяжка

Стяжка в обязательном порядке должна иметь в своем составе соответствующие добавки для теплого пола. В магазине можно купить уже готовую сухую смесь, специально предназначенную для заливки теплых водяных полов. Заливку необходимо осуществлять от стен к центру комнаты. Что касается системы подогрева, то на момент заливки ее следует включить на минимальную температуру (20-30 градусов).

Сохнет стяжка достаточно долго – в течение примерно 21 дня. По истечению этого срока следует запустить коллектор и прогреть пол при самой низкой температуре на протяжении нескольких часов.

Когда стяжка высохла, можно приступить к укладке покрытия пола. Во время укладки в помещении должна быть низкая влажность – 2-4 процента. Если Вы укладываете плитку из камня либо керамики, то учтите, что толстый слой клея будет способствовать тому, что пол будет долго нагреваться.

Поскольку сам по себе пол с подогревом является достаточно сложной конструкцией, старайтесь проводить все работы максимально аккуратно и правильно, соблюдайте технологию работы с каждым из материалов – и тогда теплый пол будет радовать Вас долгие годы без всяких сбоев.

Напоследок представляем Вашему вниманию полезное видео по теме:

Как собрать коллектор

Сборка коллектора начинается с приобретения всех необходимых элементов. Далее можно приступить к изготовлению гребенки.

Инструкция по сборке коллектора теплого пола

Гребенка из полипропиленовой трубы

В заводских условиях основной элемент коллектора производится из металла. А своими руками его делают как из железа, так и из пластика. Одним из важнейших этапов процесса его изготовления заключается в правильном расчете диаметра.

Схема монтажа полипропиленовых труб

Самым простым в работе материалом, из которого может быть изготовлена гребенка для теплого пола, является пластик, так как он не требует проведения сварочных работ.

Инструменты и материалы

Чтобы сэкономить время и ускорить запуск системы водяного теплого пола, нужно заранее подготовить следующие инструменты:

• паяльник и ножницы, предназначенные для спаивания и разрезания полипропиленовых труб;

• разводные ключи.

  Схема подключения теплого водяного пола

Также потребуются и определенные материалы.

Оборудование для системы водяного теплого пола

• Полипропиленовая труба нужного диаметра. В данном случае необходима труба, с помощью которой производится монтаж радиаторного отопления.
• Тройники.
• Кран Маевского – 2 шт. Их монтаж требует применения металлических переходников и уголков.
• Пластиковые муфты с резьбой в количестве, равном числу контуров в системе обогрева.
• Фитинги.

Вместо кранов Маевского можно установить автоматические воздухоотводчики. Воздухоотводчики необходимы для отвода воздуха из системы. Если пренебречь их установкой, то при попадании воздуха в трубы эффективность обогрева значительно снизится.

Процесс сборки

Полноценная гребенка для теплого пола – это две одинаковые части, которые соединяются друг с другом. Изготовить своими руками главный элемент коллектора можно лишь, научившись пользоваться паяльником, так как к этим двум частям придется припаивать отдельные элементы. Впрочем, работу с паяльником способен освоить даже дилетант, но предварительно поучиться, все же, не помешает.

Коллектор теплого пола IVAR

Схема конструкции ручного и автоматического управление смесительных узлов

Одна часть гребенки состоит из тройников. Причем тройники можно просто спаять друг с другом, или соединить между собой с помощью отрезков полипропиленовой трубы. Если сделать по второму варианту, то в дальнейшем не возникнет сложностей с подключением дополнительного контура.

А первый вариант этого сделать уже не позволит, хотя в этом случае вид гребенки будет более эстетичным. Поэтому предпочтительнее все же использовать отрезки трубы. Следует помнить, что количество тройников должно соответствовать количеству контуров.

Следующим этапом выполнения работ станет припаивание к тройникам муфт. Но прежде их следует подготовить, вкрутив фитинги. Чтобы исключить возможность протечки теплоносителя, на резьбу муфт наматывается фум-лента или пакля. Если тройников оказалось больше, чем контуров, к ним также припаиваются муфты с фитингами, но лишние закрываются заглушками.

На завершающем этапе с одного торца гребенки необходимо припаять уголок, развернув его вверх. В него также впаивается муфта, однако в нее уже вкручивается не фитинг, а переходник, позволяющий произвести монтаж крана Маевского, который может быть заменен автоматическим воздухоотводчиком. Другой торец устройства остается свободным, так как к нему в дальнейшем будет подключена труба отопительного котла.

Инструкция по подключению гребенки

Таким же образом изготавливается еще одна гребенка, вернее, вторая ее часть, так как полноценное устройство состоит из двух таких элементов. Один из них выполняет функции подачи теплоносителя, а другой забирает его из труб. При этом подача, как правило, размещается сверху, а обратка – снизу. Для удобства их можно выкрасить в красный и синий цвета.

Как самому соорудить коллектор?

Можно купить готовый узе, подобрав такой, который бы примерно отвечал потребностям вашего дома. Но добиться точного соответствия довольно сложно. Поэтому гребенку отопления лучше сделать своими руками. Разберёмся, что же для этого необходимо.

Этап планирования

Есть ряд параметров отопительной системы дома, которые следует знать, сооружая блок.

• Число контуров, по которым будет проходить нагретая вода.
• Количество и технические характеристики входящего в схему нагревательного оборудования.
• Дополнительное оборудование, участвующее в монтаже. Имеются ввиду манометры, термометры, краны, накопительные ёмкости, клапаны, насосы и т.д.

Нужно предусмотреть и возможность увеличения нагрузки, если со временем понадобится встроить элементы, которые не учтены заранее. Это могут быть, например, солнечные батареи или тепловой насос.

Нужно заранее предусмотреть не только количество контуров, работающей в системе отопления, но и дополнительное оборудование, которое будет включено в общую схему

Определяем конструкцию блока

Конструкция будущего узла зависит от точки подключения каждого из контуров. Ведь существуют некоторые нюансы подключения, игнорировать которые нельзя.

• Котлы (электрические и газовые) должны подключаться к гребенке сверху или снизу.
• Циркуляционный насос следует подключать с торца конструкции.
• Твердотопливные агрегаты и бойлеры косвенного нагрева тоже нужно врезать с торца.
• Подающие контуры отопительной системы подключают снизу или сверху.

Для наглядности необходимо сделать чертеж будущего компактного и аккуратного узла. Это поможет определить количество и виды материалов, которые нам понадобятся. На чертеж наносятся и все необходимые размеры, резьбовые соединения с шагом резьбы. Следует обозначить все контуры, чтобы руководствоваться чертежом при подключении.

На этом чертеже представлен четырехходовый коллектор. Вы можете не делать чертеж и ограничится наброском, но не забудьте проставить на нем все необходимые для работы размеры

Расстояние между патрубками обеих гребенок должно составлять от 10 до 20 см. Это оптимальные параметры для обслуживания. В тех же пределах должно находиться и расстояние между самими гребенками подачи и обратки.

Последовательность работ

Для изготовления обеих гребенок могут быть использованы не только круглые, но и квадратные трубы. Последовательность выполняемых работ такова:

• В полном соответствии с параметрами, указанными на чертеже, приобретаем все необходимые материалы.
• Согласно чертежу производим соединение методом сварки труб с учетом их последующих функций. Места сварки следует зачистить металлической щеткой и обезжирить.
• Тестирование самодельного узла – необходимый этап работ. Для этого герметично закрываются все патрубки кроме одного, через который в систему заливается горячая вода. Хорошенько осмотрим все стыки: они не должны протекать.
• Теперь коллектор можно покрасить и хорошенько посушить.
• Далее следует подсоединить к нему трубы, запорные механизмы и контрольную аппаратуру.

После этого устройство готово к эксплуатации

От покупных изделий этот будет выгодно отличаться тем, что он сооружен с учетом потребностей конкретного дома, а это очень важно для его дальнейшей эксплуатации. Разумеется, качественное и функциональное устройство может получиться только в том случае, если мастер умеет обращаться со сварочным аппаратом и слесарным инструментом

Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами

Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами

О том, как сделать коллектор из полипропилена, вы можете узнать, посмотрев это видео:

Обогрев помещений посредством водяных теплых полов считается одним из самых эффективных способов с точки зрения экономии энергоресурсов и равномерного распределения тепла. Как известно, отопление осуществляется посредством труб с теплоносителем, проложенных в стяжке. Каждая комната – это отдельный замкнутый контур, а то и несколько. Управление их работой производит один общий узел — гребенка для теплого пола. Информация о том, как функционирует этот узел, нюансах его сборки и регулирования предлагается вашему вниманию в этой статье.

Запуск водяного теплого пола

Ввод водяного теплого пола в эксплуатацию состоит из нескольких этапов. Первым делом следует запустить циркуляцию воды по контурам и выгнать воздух. Для этого нужно:

1. Если система и заполнена водой, то проверить, чтобы все краны были открыты, чтобы циркуляция была возможна не только внутри контура теплого пола, но и снаружи в системе, потому что смесительный клапан будет пытаться взять горячую воду из системы.
2. Установить ручку или термоголовку смесительного клапана в положение минимальной температуры.
3. Запустить циркуляционный насос контура теплого пола. При этом лучше, чтоб котел был отключен, т.к. котловой насос будет мешать работать.
4. Если на торцевых элементах коллектора установлены ручные воздухоотводчики, то время от времени стравливать скопившийся воздух.
5. Проверить по расходомерам, что циркуляция идет через все контуры. Часто от на первом этаже ветка идет на второй этаж на санузел. Если нет врезки автоматического воздухоотводчика наверху, то воздух с нее выгнать будет сложно. Для этого нужно перекрыть остальные контура и установить насос на максимальную скорость, чтоб весь напор пустить наверх. Если это не сработает, нужно остановить насос и прогнать контур водопроводным давлением. Для этого закрыть кран подачи на коллектор, все контуры коллектора перекрыты, кроме верхнего, и резко открыть дренажный кран на обратном коллекторе. Выходящая под давлением вода вытеснит воздух, может понадобиться открыть подпитку системы от водопровода.
6. Выпустить воздух из всей системы отопления. В нее попадет часть воздуха из контуров теплого пола.

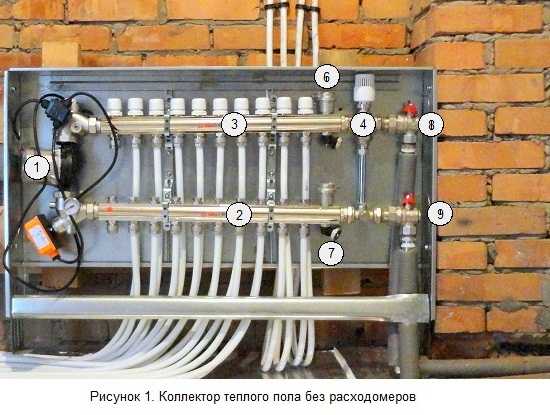

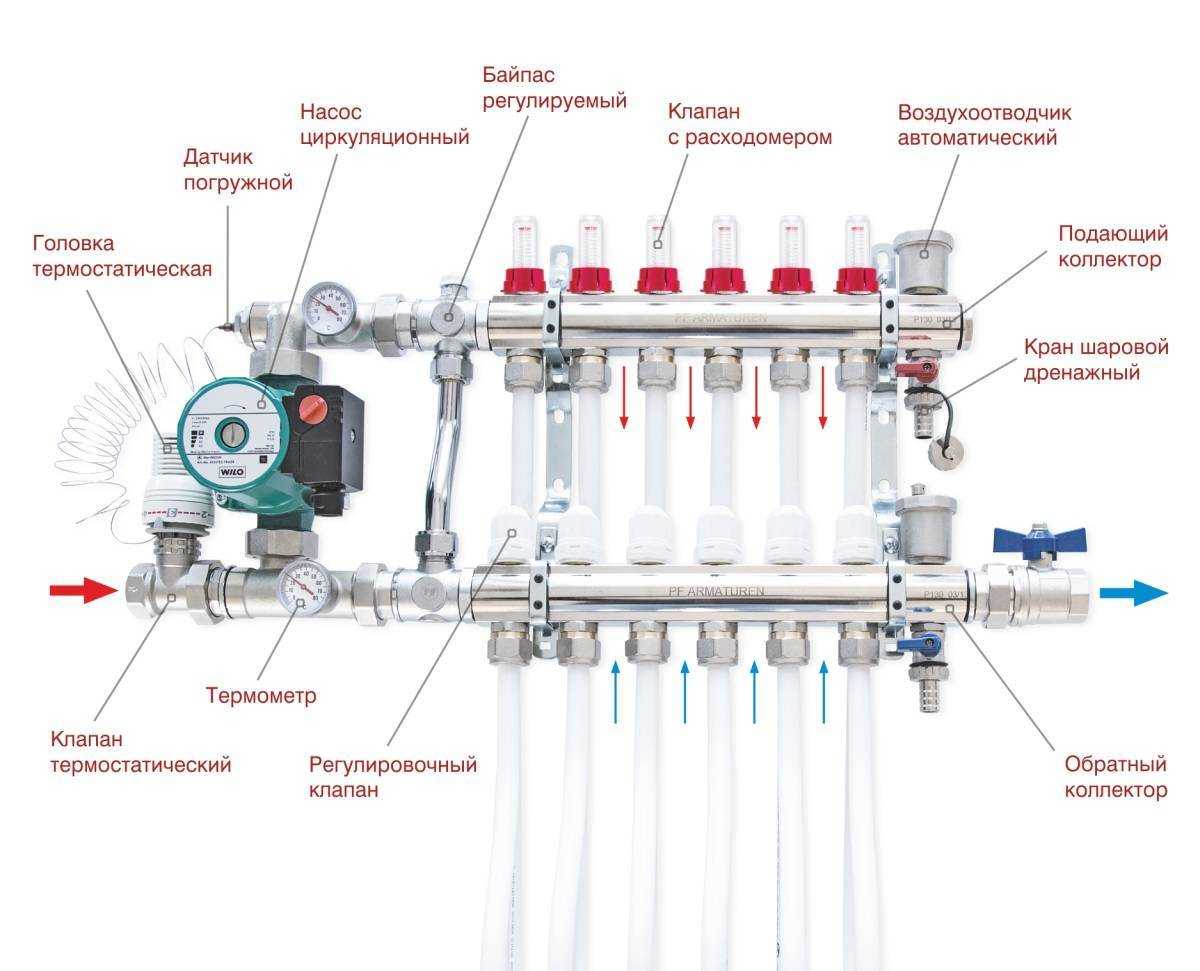

На рисунках 1 и 2 соответственно показаны коллекторы без расходомеров и с расходомерами. На них цифрами обозначены соответствующие элементы:

1 — циркуляционный насос;
2 — подающий коллектор;
3 — обратный коллектор;
4 — смесительный клапан;
5 — расходомеры;
6 — воздухоотводчик;
7 — дренажный кран;
8, 9 — соответственно подающий и обратный трубопроводы от котла.

Правила установки коллектора для теплого пола

Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы – трубопровод, распределительный узел и котёл.

Видео инструкция по установке

Предлагаем ознакомиться с видео инструкцией по установке коллектора тёплого пола. Надеемся, ролик поможет вам самостоятельно установить коллектор для тёплого пола и узнать больше деталей о монтаже устройства.

https://youtube.com/watch?v=TcvQPTzKJRs

Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место – середина комнаты, у самой поверхности напольного покрытия.

Важно, чтобы поверхность стены была ровной и гладкой. В ином случае возможны перебои в работе системы. Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.

На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.

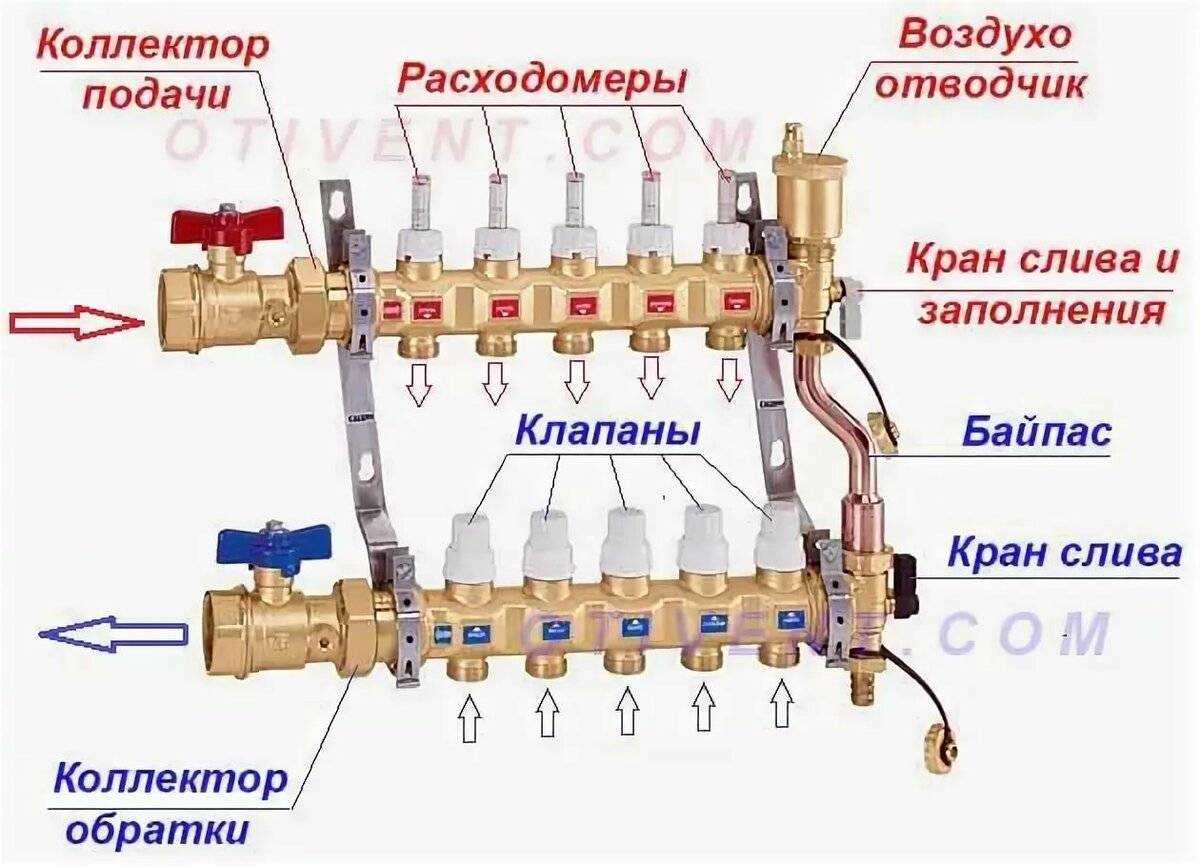

• коллектор – это, проще говоря, труба, запаянная с обеих сторон. Сбоку такой трубы имеется несколько выходов (зависит от модели коллектора). К ним подключаются трубы системы “тёплые полы”;
• настройка гребня начинается с удаления с вентиля защитного колпачка. Шестигранным ключом закрывают вентиль полностью. Далее необходимо определить число оборотов для конкретного контура. На это количество и следует повернуть вентиль. Другие контуры настраиваются таким же способом;
• на коллектор устанавливаются сливной кран (обеспечивает слив воды при повреждении системы или ремонтных работах) и воздухоотводчик (автоматически отводит воздух и избавляет от воздушных пробок);
• во избежание гидродинамического дисбаланса, на систему устанавливают термостатические клапаны и расходомеры.

Как своими руками сделать — теплый водяной пол

Ранее мы рассказывали о том как самостоятельно выполнить монтаж водяного пола, какие материалы и инструменты для этого необходимы. Подробнее об этом смотрите тут

Рекомендации и советы

Перед покупкой коллектора, подсчитайте необходимую длину труб и их расположение. Специалисты рекомендуют вместо коллектора на 12 расходометров установить 2 по 6. Этот шаг позволит выровнять давление и температуру в наиболее отдалённых уголках комнаты.

Завершив монтаж коллекторного шкафа и веток, нужно совершить пробный запуск отопительной системы. Это позволит выявить недочёты и дефекты, а также испытать непроницаемость стыков.

Более надёжными и долговечными являются модели из латуни.

Сэкономить время и нервы вам поможет покупка готового коллектора, а не его составных частей.

Коллекторная система имеет свои плюсы и минусы, и не упомянуть о них мы не можем.

Преимущества	Недостатки
Удобство в работе и управлении. Так, находясь в одной точке дома, вы можете настроить подачу и температуру теплоносителя в другой комнате	Стоимость. Коллектор чаще производится из стали, а её стоимость высока
Эстетичность	Для нагрева помещения понадобится не менее трёх часов
Длительный эксплуатационный срок (до 50 лет)	Каждая ветка, входящая в узел управления, может питать только один радиатор, поэтому потребитель покупает трубы небольшого диаметра

Сборка готового комплекта

Самый простой и надежный способ, но более дорогой — это купить готовый комплект насосно-смесительного узла и коллекторной группы. Руководство по сборке заводского комплекта содержит пошаговые инструкции, что позволяет собрать его своими руками даже неопытному мастеру.

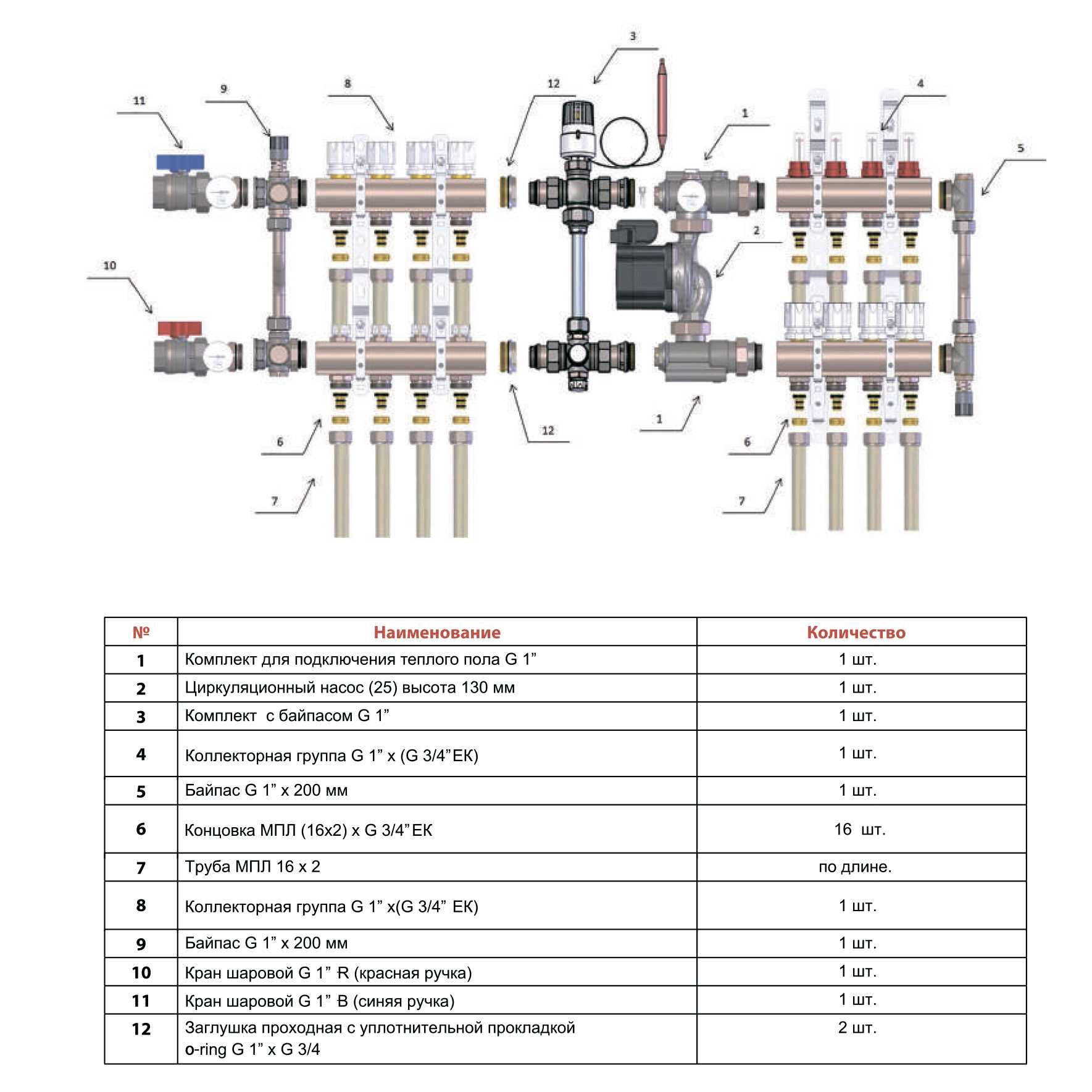

Сборка готового комлекта насосно- смесительного узла и коллекторной группы

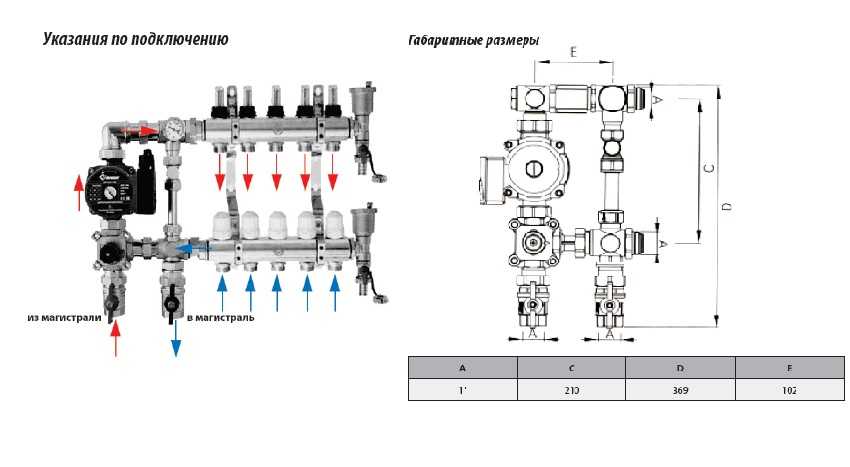

Подключение труб теплого пола к коллектору производится с учетом пропускной способности распределительных гребенок и составленной схемы с обозначением размеров труб, точек их соединения с элементами отопительной системы и местами укладки. Работы по подключению водяного контура проводят после установки коллектора и системы защиты (байпас, воздушный клапан).

По окончании работ, соединения проверяют на герметичность. Для этого коллектор для теплого пола с расходомером подключают к главному насосу, который нагнетает требуемое давление, и оставляют систему на 24 часа. Если за сутки не произошло изменение установленных параметров – смесительный узел можно смело эксплуатировать. Все проверки должны проводиться до укладки финишного напольного покрытия.

Если вы задались целью собрать систему распределения водяного теплого пола самостоятельно, а не покупать готовый комплект, то рассмотрим более дешевые варианты конструкций своими руками.

Из профильной металлической трубы

Коллекторная група из профильной трубы

Перед изготовлением коллектора необходимо составить схему с расположением всех элементов узла. В качестве материала изготовления лучше выбрать стальные трубы с квадратным типом сечения. Такой вид несложен в обработке, что существенно снижает трудозатраты на установку патрубков.

Коллекторы из профильной трубы применяются в отопительной схеме объектов с большим количеством контуров и гидравлическим разделителем. Параметры трубы квадратного сечения – 80*80 или 100*100 мм

Поэтапный процесс производства сборной конструкции распределительного узла выглядит следующим образом:

Сборка коллектора из металлической профильной трубы

Принцип работы гребенки для теплого пола

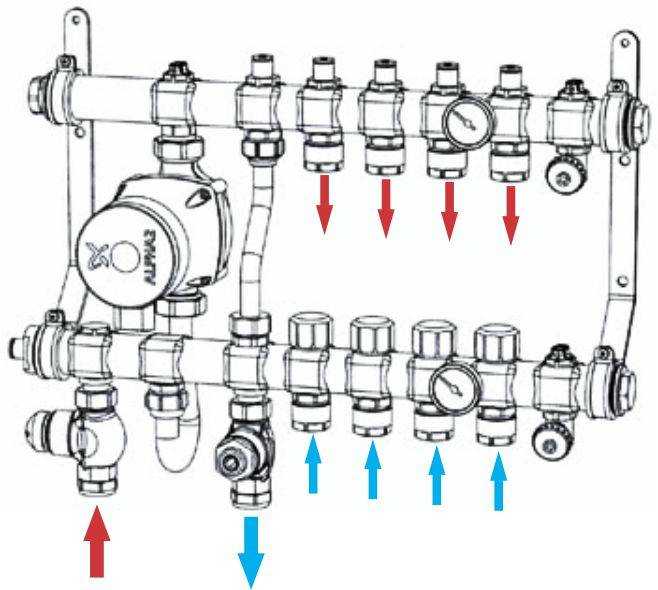

Принцип работы гребенки для теплого пола довольно прост. Сначала горячая жидкость поступает из общей системы отопления в питающий клапан коллектора.

Там она смешивается с охлажденной водой, прошедшей контур теплого пола, до получения определенной температуры.

Дальнейшее распределение по контурам регулируется положением специальной распределительной заслонки на многоходовом клапане гребенки в зависимости от текущего нагрева теплоносителя. Охлажденная жидкость скапливается в обратном коллекторе под давлением, откуда затем перейдет в подающий трубопровод для повторения цикла.

Как самим сделать коллектор для теплого пола своими руками?

Собрать коллектор для тёплых гидрополов своими руками несложно. Но надо заранее ознакомиться, как он  работает, и произвести расчёты.

КОЛЛЕКТОР ДЛЯ ТЁПЛОГО ПОЛА – СВОИМИ РУКАМИ!!!

Расчет

Прежде чем приступать к расчёту:

1. Определите количество веток системы пола, согласно подготовленной схеме.
2. Выявите, какое число отопительных приборов, так же будут подсоединяться к данному узлу.
3. Определите способ регулировки и процесс контроля в гребёнке.
4. Выберите место установки устройства — оно влияет на конструктивные особенности и размещение патрубков.

После, можно переходить к расчёту всех параметров системы, таких как: температура теплоносителя, расход воды всеми контурами, определение места расположения участков.

Кроме того, чтоб прибор эффективно выполнял поставленную перед ним задачу, и не препятствовал перемещению жидкости, следует соблюдать такое правило — распределительный коллектор должен иметь диаметр с площадью сечения, которая  равна или больше S сечений всех труб магистрали.

Подбор материала

Для сборки самодельного коллектора потребуются:

1. Гребёнка — кусок трубы, имеющий отверстия, со  вставленными в них патрубками, для соединения с контурами тёплого пола. Конструкция продаётся в готовом виде, но можно сварить из металлических или полипропиленовых частей самим.
2. Регулирующие вентиля — они нужны для каждой ветки пола, устанавливаются на гребёнку подачи.
3. Воздухоотводчик — он необходим, чтобы сбрасывать воздух из магистрали.
4. Кронштейны — необходимы для крепления прибора к стене.
5. Сливной кран — через него будет сливаться теплоноситель.
6. Тройники и соединители.

Из этих стандартных деталей можно  самим смастерить коллектор. Кроме гребёнки, в распределительный узел тёплого пола входит: трёх или двухходовой кран, насос, запорные арматуры.

 Сборка

Сделать коллектор своими руками дело несложное. При использовании полипропиленовых комплектующих — их нужно спаять, соблюдая герметичность.

Процесс изготовления полипропиленовой гребёнки своими руками:

1. Свариваем блок подачи — берём ППУ трубу размером 32 мм и тройники такого же диаметра. Количество тройников зависит от числа контуров пола. Сначала отмеряем глубину захода трубы в тройник, и ставим метку. С помощью паяльника для полипропиленовых изделий спаиваем трубу с тройником.

1. Отмеряем от тройника по трубопроводу расстояние захода трубы в тройник, который мы измеряли ранее. По отмеченной линии производим отрез трубы и зачищаем края.

1. Припаиваем к нижнему выходу тройника муфту с краном.

1. Повторяем выше прописанные операции со вторым тройником. Полученную деталь привариваем к первой заготовке. Количество таких заготовок зависит от числа контуров тёплого пола.

1. Припаиваем к одному краю полученной гребёнки тройник, на котором будем размещать на одном конце воздухоотводчик, а на другом — шаровой сливной кран.
2. Прикручиваем шаровой кран, устанавливаем воздухосбрасыватель.

1. По такому-же принципу изготавливаем гребёнку обратки. Только вместо шаровых кранов, на патрубках размещаем регулировочные вентиля.

1. Фиксируем подготовленные гребёнки (подачу и обратку), на крепёжном кронштейне.

Остаётся данный узел для тёплого пола закрепить, подключить его к источнику питания, и подсоединить циркуляционный насос, он обеспечит движение теплоносителя.

Выбор гребенки для теплого пола

Преимущества гребенки из полипропилена

Применение гребенок легко решает проблему неравномерного давления в трубах. Гребенку можно приобрести в сантехнике, а можно сделать своими руками. Собрать такое устройство можно из полипропилена.

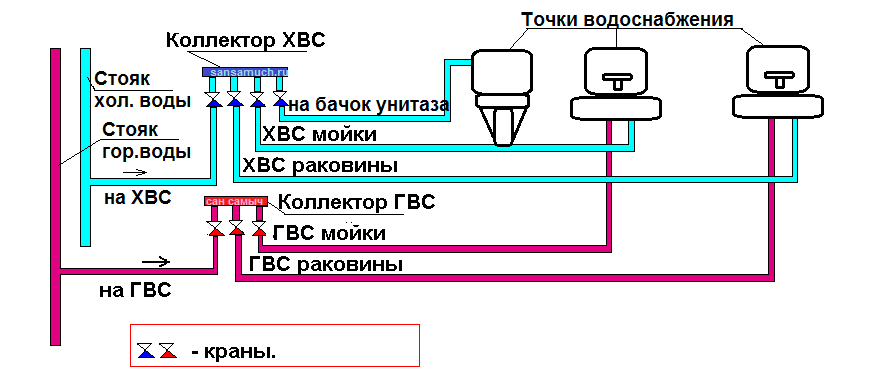

Гребенка работает по такому принципу: вода оказывается на вводе под определенным давлением. Затем она распространяется по отводам. Они предполагают подключение нескольких сантехнических приборов одновременно. Благодаря гребенке вода имеет равномерный напор даже если воду включают одновременно.

Преимущества гребенки из полипропилена:

• Антикоррозийность;
• Герметичность;
• Долговечность;
• Экономичность;
• Вариативность;
• Многофункциональность.

Собрать гребенку из пропилена можно самостоятельно. Многие специалисты отдают предпочтение полипропилену именно благодаря его свойствам. Для изготовления нужен такой набор: трубы из полипропилена, трубные заглушки, муфты, тройники и шаровые краны. Собрать гребенку по инструкции можно легко и просто, если быть внимательным и аккуратным

При поиске инструкции важно не перепутать водопроводную гребенку с гребенкой Островерхова. Водопроводная или паровая гребенка, сделанная качественно, обеспечит ясную и теплую «погоду» в доме, чтобы не говорил синоптик
