Строительство навеса с односкатной крышей

Размеры конструкции

В зависимости от места расположения фермы, ее формы и погодных условий проводится укрытие определенным материалом: металлический профиль, поликарбонат, профильный настил, асбестовые листы и др.

Каждый из материалов имеет свои стандартные размеры. Эти размеры могут служить основой при расчете общей длины конструкции, размеров между опорами. Для этого ширину и длину фермы надо сделать кратной размеру плит. Если размеры фермы рассчитывать под размеры плит, которыми она будет накрываться, то это уменьшит строительные отходы. Размер панели при расчете необходимо учитывать с учетом нагрузки, которую будет нести вся конструкция.

Характерным отличием может быть то, что в случае, когда общая длина фермы превысит 36 метров, необходимо выполнить строительный подъем.

Расчет высоты конструкции проводится исходя из того, для каких целей она изготавливается. Готовая конструкция не должна быть меньше 1.8 метра, средней высоты человека. Если конструкция монтируется под большой автомобиль (внедорожник, микроавтобус), то над крышей автомобиля должно быть вентиляционное пространство не менее 10 см.

^ вернуться к содержанию

Что такое ферма: конструктивные особенности

Для усиления каркаса домов, надворных построек и малых архитектурных форм из профтрубы применяют особые элементы, называемые фермами. Их используют для верхнего и бокового соединения опор навесов, беседок, остановочных павильонов и летних кафе. Применяют усиливающие элементы и при монтаже козырьков над входными группами, если расстояние между стенами или опорами велико.

Таким образом, ферма – это усиливающая конструкция, состоящая из двух поясов, соединенных между собой перемычками. Такое устройство обеспечивает конструкции жесткость и позволяет сохранять форму при любых нагрузках.

Виды поясов

Пояса задают форму детали: сегмент, двойная дуга, треугольник, прямоугольник или многоугольник. При этом у сегмента, прямоугольника и дуги в качестве нижнего и верхнего поясов выступают цельные трубы – прямые или изогнутые.

В фермах более сложной формы: треугольных, выпуклых и вогнутых многоугольниках – один или оба пояса собраны из нескольких труб.

Форму поясов фермы выбирают в соответствие с назначением конструкции. Для бокового соединения стоек строения обычно используют обвязочные фермы с двумя параллельными прямыми или дугообразными поясами или верхним прямым поясом и нижним дугообразным.

Форма поясов стропильной фермы зависит от типа крыши:

Тип крыши	Возможная форма поясов	Название фермы
односкатная, шатровая	прямые, образующие прямоугольный треугольник	односкатная
двускатная	прямые, образующие равнобедренный треугольник: 2 прямые образуют верхний пояс, одна – нижний;	треугольная
две пары прямых, образующих параллельные углы	полигональная
две пары прямых, образующие пару неравных углов	ножницы
5 прямых: две образуют верхний пояс, 3 – нижний	ферма Полонсо
мансардная	прямые, образующие равнобедренный пятиугольник с широким основанием;	мансардная
арочная	две параллельных дуги	арочная
две параллельных ломаных	полигональная
дуга и прямая, образующие сегмент или полукруг	сегментная
верхняя дуга, нижняя ломаная	консольная

Виды перемычек

Перемычки – это короткие отрезки труб, как правило, меньшего сечения, чем используемые для поясов, прикрепленные прямо или под углом к основным элементам конструкции. Комплекс перемычек называют внутренней решеткой.

Вертикальные перемычки называют опорами или стойками. Обычно ферма имеет одну-две основных стойки и несколько дополнительных.

Наклонные перемычки называют подкосами или откосами, их количество может быть любым. Если пояса фермы соединены опорами, то откосами укрепляют именно опоры. Кроме того, внутренняя решетка может состоять только из вертикальных или только из наклонных перемычек.

Подготовительные работы

Самое необходимое для создания навеса из профильных труб — правильно составленный чертёж, вмещающий точные размеры, пропорции и детали. Чтобы его составить, необходимо следовать пошаговой инструкции по выполнению.

Чтобы составить схему будущего каркаса, в первую очередь, нужно определиться с местом постройки. Оно играет ключевую роль, ведь от расположения конструкции зависит выбор ресурсов и материалов для осуществления кровли и сооружения дополнительных опор и крыши. Лучшим решением будет отдать предпочтение ровной и стабильной поверхности, не подвергающейся движениям грунта, либо возвышенности без крутых склонов.

Самое нежелательное место для постройки навесов — низина и склон. Всё из-за больших скоплений воды, образующихся после дождя или наводнений. Естественно, они негативно влияют не только на комфорт прибывания, но и на прочность конструкции, подвергая их коррозии. Чтобы избавиться от данной проблемы, необходимо соорудить канализацию, что увеличивает финансовые и временные затраты.

Идеальное место для создания навеса

Дальше следует этап разработки чертежа для конструкции. Схемы могут создаваться как вручную, так и с помощью приборов и искусственного интеллекта. Чтобы соблюсти все точности и подробно изучить подводные камни, рекомендуется составлять чертёж на месте будущей постройки.

Чтобы правильно составить схему навеса из профильных труб, необходимо учесть следующие технические и физические параметры:

Угол наклона ската кровли: данное математическое значение учитывает общий наклон крыши и нагрузки, которые она может выдержать. Формула вычисления индивидуально практически для каждого типа кровли:

Приблизительные значения для каждого вида кровли

Стропильная система	Угол наклона ската, градусы
Односкатная	8-18
Двускатная, рассчитанная против влияния снега	25-34
Двускатная, необходимая против сильных порывов ветра	17-25

Длина стропильной дуги: данная величина рассчитывается исключительно для криволинейных систем кровли, совмещая в себе длину стропильной дуги и ширину навеса. Формула вычисления выглядит следующим образом:

           L=1.6*(b+h/2)

Сечение: необходимо для точного представления о фигуре, её частях и деталей. Играет одну из главных ролей при составлении чертежа, так как в зависимости от данного параметра рассчитывается ширина навеса и подбираются трубы для стоек.

Нужные значения сечения труб и его прикладных параметров

Ширина навеса	Сечение труб для стропильных систем при толщине стенки, кв.мм	Сечение труб для стоек при толщине стенок, кв.мм
До 4.6	42*19	41*41
До 5.7	44*44	От 53*53 до 85*85
От 5.8	От 46*46 до 62*28	От 83*83 до 117*117

Теперь идёт расчёт технических параметров для создания навесов из профильных труб. Естественно, для каждого дома они индивидуальные, поэтому за основу необходимо брать конкретный результат, наиболее схожий с тем, что будет выполняться далее. Усреднённые технические параметры на примере дома шириной 10х7 представлены далее:

• Ширина навеса: при желании, его можно выполнить во все стены, при этом, вылет лучше оставить чуть короче. В итоге получается пропорции 10х7.
• Высота краёв: лучше всего сделать высокие окончания длиннее нижних, так как в этом случае удастся достигнуть баланса в распределении опорных свойств. Оптимальное значение для первых — 2.7мм, для вторых — от 3.8 до 3.9мм.
• Шаг между стропилами и стойками: в данном случае работает закономерность — чем массивнее материал для кровли, тем данное значение меньше. Усреднённые величины данного параметра варьируются от 110 до 190 см.

Широкий металлический навес

Единственный физический параметр, на который стоит обратить внимание при составлении чертежа — ветровые и снеговые нагрузки на конструкцию во время осадков. Чтобы рассчитать предельное значение прочности навеса, необходимо воспользоваться географическими и геологическими картами

По ним можно определить продолжительность, обильность и ширину осадков.

Последний момент подготовительного этапа — расчёт финансовых издержек из-за проблем с монтажом или брака материала. Итоговый процент потерь составляет от 4 до 10%.

Фотоотчет со стройки: односкатная крыша на доме из газобетона

Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.

Идея дома под односкатной крышей

После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.

Начало монтажа односкатной крыши — укладка мауэрлата

Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.

Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.

Установка стоек и прогона

Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.

Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены

Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.

Укладка стропил

Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм.  Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.

Стропила уложены

Способ крепления стропил

Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.

Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)

Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану  «Тайвек Солид»(паропроницаемая).

Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану

Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.

Обрешетка из доски 25*150 мм

Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.

Обрешетка односкатной крыши в результате

Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.

Набили крюки для водосточной системы

Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.

Подъем листов по мостику

Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.

Установка кляммеров для фальцевой кровли

Укладка фальцевой кровли из пурала

После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.

Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова

Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.

Дом с односкатной крышей — отделка почти закончена

Изготовление стропильного изделия

При изготовлении системы из ЛСТК главные связки выполняют, прихватывая трубы двойными уголками.

К верхнему поясу перемычки и раскосы монтируют с помощью уголков с неравными сторонами, стыкуя их по короткой стороне.

Детали нижнего пояса тоже стыкуют уголками с неравными сторонами. Главные элементы соединяют с помощью накладных пластин.

Рассмотрим подробнее изготовление ферм из профильной трубы сварным методом.

Если вы не знаете, как сварить ферму из профильной трубы, потому что вообще никогда не имели дела со сваркой, то придется обратиться к специалисту, так как стропильная ферма — не та конструкция, на которой можно «набивать руку». От качества швов на стропильной ферме зависит прочность кровли.

Фермы лучше изготавливать из прямоугольных или квадратных труб, так как имеющиеся у них ребра обеспечат конструкции хорошую устойчивость.

Стропильную ферму нужно изготавливать только из стали, устойчивой к окислению и другим агрессивным атмосферным факторам.

Толщина металла и сечение трубы должны соответствовать параметрам, заложенным в проекте. Соблюдение этих условий обеспечит стропильной конструкции нужную несущую способность.

Каждый сварочный шов проверяют на качество, поскольку именно от него будет зависеть надежность будущей конструкции.

Видео:

Когда сварка ферм из профильной трубы закончится, останется только обработать швы антикоррозийным составом и покрыть их краской.

Этапы сваривания кровельной системы из металлических профильных труб:

1. выравнивают верхний и нижний пояс;
2. вваривают между поясами перемычки;
3. на конструкцию из двух поясов и расположенных к ним под углом 90о перемычек приваривают раскосы — отрезки трубы, срезанные под углом.

Первую ферму можно использовать как шаблон для изготовления остальных.

Совет: резать металлопрофиль под углом удобнее всего с помощью резочного станка. Такое устройство можно взять напрокат или сделать самостоятельно из болгарки.

При небольшом объеме работ, например, при изготовлении системы для навеса или ворот, резать металлопрофиль можно просто болгаркой.

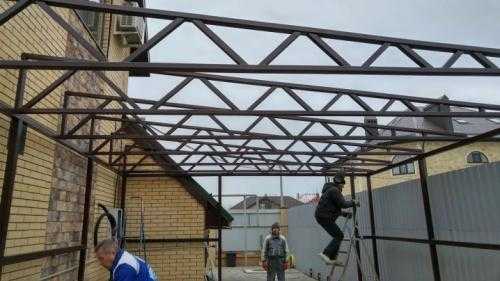

После завершения сварки остается только поднять конструкцию наверх и закрепить по верхней обвязке согласно размеченным линиям.

Для подъема системы из профильных труб на высоту придется использовать подъемные механизмы: кран или лебедку. Стропы закрепляют в узлах верхнего пояса в 2 или 4 местах.

Для временного закрепления ставят парные расчалки под углом к горизонту не больше 45о. Затем трубы приваривают к колоннам, предварительно проверив вертикальность системы.

Сваривание труб из металлопрофиля – еще одна актуальная тема. Для соединения металлопластиковых труб можно использовать ручную, дуговую и газовую сварку.

Видео:

Так как профильные трубы делают из углеродистой и низколегированной стали (нержавейку используют редко), сваривать их можно по обычным технологиям.

Любые виды решетчатых конструкций, в том числе и кровельные фермы, изготавливают из стали толщиной не более 1 см. Длина соединений не должна превышать 40 см.

Сварные соединения фермы по-разному расположены в пространстве, поэтому сварку удобно выполнять полуавтоматом со шлангом, проволокой, заполненной флюсом, или проволокой с самозащитой.

В индивидуальном строительстве используют ручную сварку отдельными электродами. Автоматическое сваривание использовать не экономично.

В серийном изготовлении используют контактную точечную сварку с увеличением давления. Специалисты не рекомендуют выполнять соединение прерывистым способом.

Первым делом варят стыковочные швы, а затем угловые. Такой порядок позволяет избежать напряжения металла в узле.

Если швы расположены поблизости друг от друга, то перед выполнением второго шва нужно охладить металл для предупреждения пластических деформаций.

Узлы сваривают, начиная от середины. В начале накладывают швы большего сечения, затем меньшего. Каждый элемент системы прихватывают с двух сторон.

Длина соединения не должна быть меньше 3 см, катет соединения — не меньше 0,5 см. Прихваты и сварной шов должны быть выполнены из одного материала — это нужно для постоянства напряжения металла в шве.

Видео:

Строительные технологии быстро развиваются. Еще недавно здания строили только из камня или дерева, сейчас же востребованы сооружения, которые можно возвести максимально быстро.

Это можно сделать, используя профилированные трубы из металла и современные материалы: поликарбонат, пластик, профилированный лист, плитные утеплители.

Размер профильной трубы для навеса. Как рассчитать металлическую ферму для навеса из профильной трубы

Возводимые сооружения должны быть достаточно жесткими и прочными, чтобы противостоять различным нагрузкам, поэтому перед их монтажом необходимо выполнить расчет фермы из профильной трубы для навеса и составить чертеж.

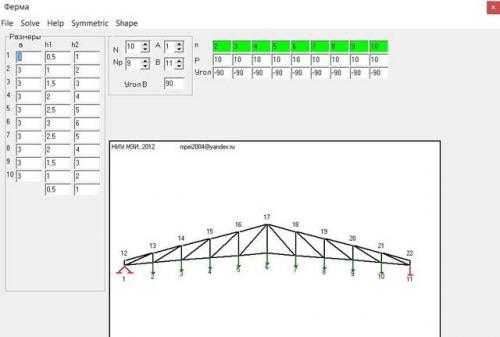

При расчете, как правило, прибегают к помощи специализированных программ с учетом требований СниП («Нагрузки, воздействия», «Стальные конструкции»). Можно рассчитать металлическую ферму онлайн, пользуясь калькулятором расчета навеса из металлопрофиля. При наличии соответствующих инженерных знаний расчет можно провести и собственноручно.

На заметку

Если известны главные параметры конструкции, можно поискать подходящий готовый проект, среди выложенных в интернете.

Проектные работы выполняют на основе следующих исходных:

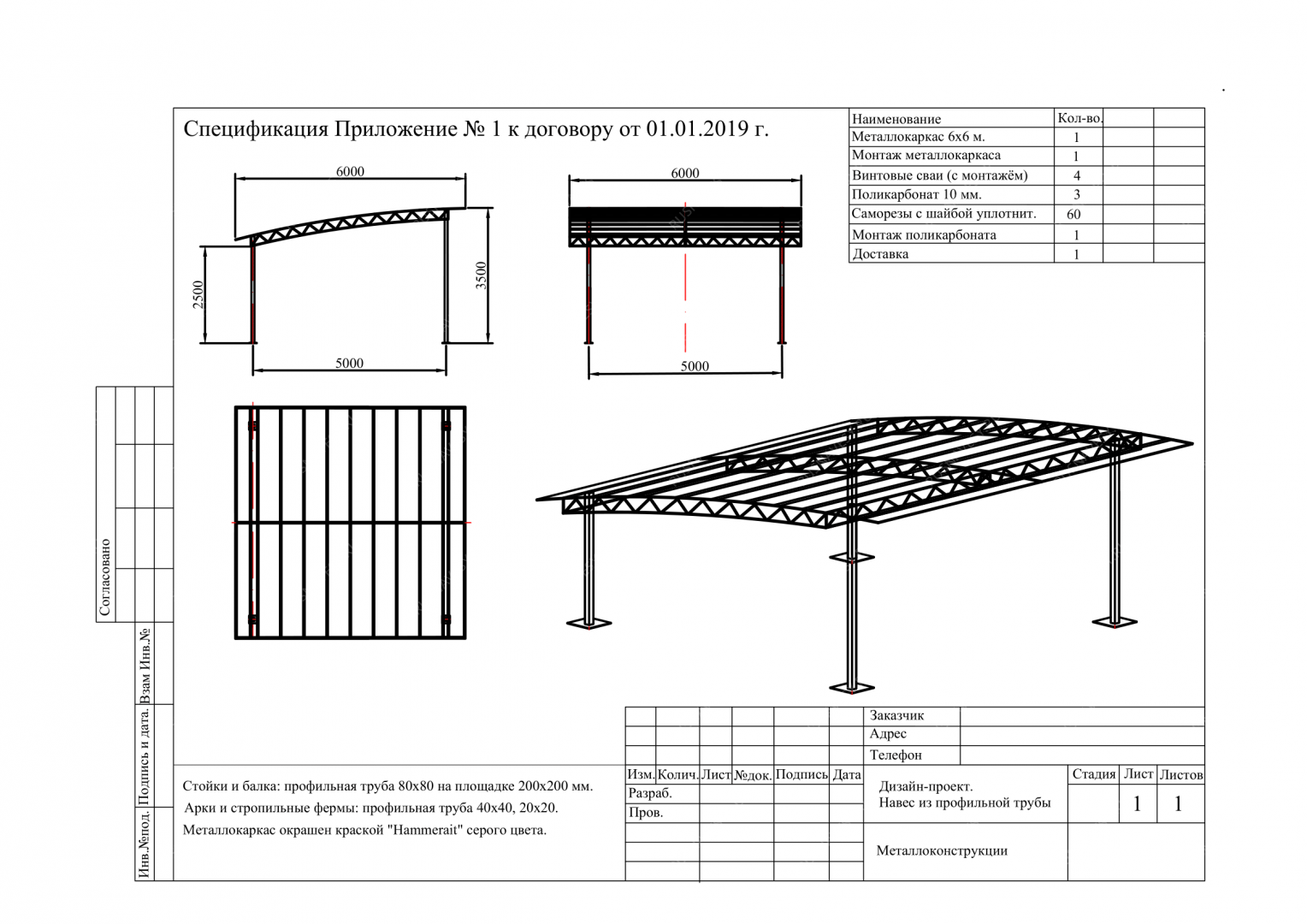

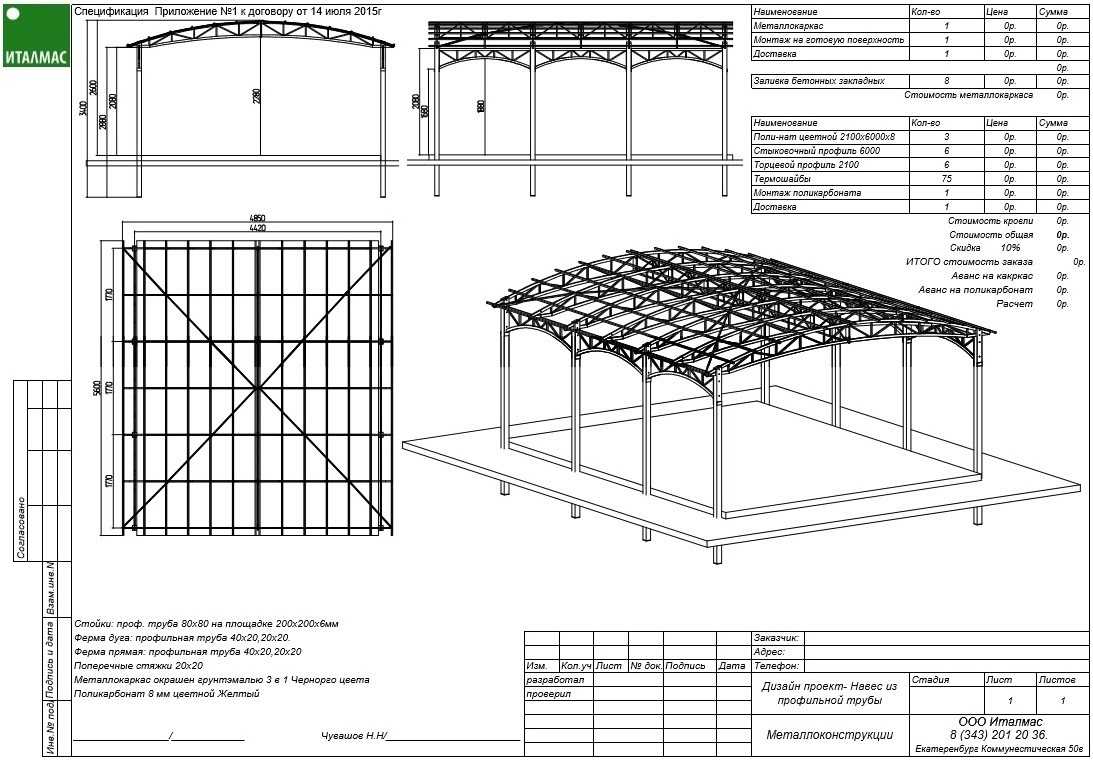

Чертеж. От типа крыши: одно- или двускатная, шатровая или арочная, зависит, конфигурация поясов каркаса. Самым простым решением можно считать односкатную ферму из трубы профильной.
Размеры конструкции. Чем с большим шагом будут установлены фермы, тем нагрузка, которой они смогут противостоять, будет больше. Важен также угол наклона: чем он больше, тем легче будет сходить снег с кровли. Для расчета понадобятся данные об экстремальных точках ската и их удаленности друг от друга.
Размеры элементов кровельного материала. Они играют решающую роль в определении шага ферм для навеса, скажем, из поликарбоната . Кстати, это самое популярное покрытие для сооружений, устраиваемых на собственных участках. Панели сотового поликарбоната с легкостью сгибаются, поэтому они подходят для устройства криволинейных покрытий, к примеру, арочных

Все что при этом важно, так это только то, как правильно   рассчитать навес из поликарбоната

Расчет металлической фермы из профильной трубы для навеса выполняют в определенной последовательности:

• определяют величину пролета, соответствующую техзаданию;
• чтобы вычислить высоту конструкции, по представленному чертежу подставляют размеры пролета;
• производят задание уклона. Соответственно оптимальной форме кровли сооружения определяют контуры поясов.

На заметку

Максимально возможный шаг ферм для навеса при использовании профильной трубы равен 175 см.

Состав навесов из профильных труб

Навесы из металлопрофиля состоят из нескольких частей

• Фундамент: в большинстве случаев, можно обойтись и малым объёмом, так как данные конструкции не обладают огромной массивностью. Однако, желательно перестраховаться и не экономить на безопасности, так как это может привести к необратимому разрушению каркаса без возможности восстановления.
• Опоры и подвесы: данные части конструкции выступают в роли защиты от разрушения и поломок. Их установка обязательна в любых случаях, ведь без какой-либо из этих деталей невозможно функционирование навеса.
• Откосы и фермы: их единственная функция — соединение опор и подвесов между собой, тем самым образовывая надёжную систему противодействия деформации.
• Кровля: дополнительный защитный слой, наносимый непосредственно на материал, из которого состоит конструкция.

Несмотря на прекрасное улучшение функционала навесов, от ферм всё же можно отказаться в нескольких случаях. Если возведение защитной конструкции происходит над небольшой площадью (детская игровая площадка, песочница, крыльцо), то от данной системы дополнительной защиты можно спокойно отказаться, так в ней не будет острой необходимости ввиду отсутствия продолговатых горизонтальных участков.

Иная ситуация наступает при возведении навеса в местах парковки или бассейнов. Здесь горизонтальные участки имеют намного большую длину, из-за чего от ферм отказаться просто нельзя. Напротив, из-за уязвимости к малейшим внешним нагрузкам, приходится отдавать предпочтение в сторону двухтрубных конструкций, соединяющие стойки и раскосы между собой. Данный вид ферм применяется для придания навесам жёсткости и прочности.

При создании фундамента зачастую останавливаются на столбчатом варианте, так как он представляет собой наименее трудоёмкий процесс, при этом, не снижающий работоспособности конструкции. В ходе работы почва не подвергается обильному землеройным процессам, благодаря чему, может использоваться повторно, хоть и с небольшим шансом.

Кровля

Универсальность навесов из профильных труб позволяет им легко модифицироваться. Кровля — технический параметр, обладающий наибольшим количеством возможностей дополнения и улучшения первоначального состава.

Навес из поликарбоната

Разнообразие заключается в большом выборе материалов для покрытия крыши. Кроме стандартной поликарбонатной отделки, можно применять шифер или металлический профнастил. В зависимости от выбора кровли, технические и физические параметры конструкции будут меняться, в зависимости от материала. Так как крыша — основная часть, то именно от кровли и будет зависеть сложность и трудоёмкость работы.

Фермы

Данные части навеса относятся к прикладным связующим участкам конструкции. Их главное свойство и функция — повышение прочности конструкции за счёт объединения опор между собой. Главная величина, характеризующая фермы — угол наклона. Он отвечает за возможность сбрасывания осадков с поверхности крыши. Усреднённое значение данного параметра — 6 градусов, однако рекомендуется использовать 8, так как при нём можно не боятся снега или дождя.

Состав фермы легко модифицируется: внутрь конструкции можно устанавливать стойки, прогоны, дополнительные опоры. Все детали и добавления нужно заносить обязательно заносить в чертёж.

Монтаж позволяет не только горизонтально скреплять основные опоры, выполненные из профильного металла, крестообразными связями, но и осуществлять сборку из пустотелых элементов, что значительно снижает исходный вес каркаса.

Стандарты выбора профильных труб для сооружения ферм

Чтобы выбрать необходимые варианты для улучшения прочности навеса, необходимо изучить  постановление, в котором описываются виды конструкций и грунтовки:

Постановление СНиП 2.01.07-85 о видах конструкций и грунтов

Конструкции и грунтовка
Конструкции	Грунтовка
Металлические	Свободные бетонные	Изоляционные бетонные	Промышленный бетон	Природного происхождения	Искусственно насыпные

Характеристики прочности

Необходимые величины для навесов из профильных труб

Величина длины пролёта, м	1.2	2.3	3.5	4.5	5.8
Физические параметры трубы	Максимальная нагрузка на конструкцию, кг
42х42х2	77.4	19.4	7.33	3.98	1.77
42х42х3	98.9	26.6	9.54	4.55	2.22
52х52х4	130.7	37.7	14	6.57	3.45
63х63х3	200.7	44.3	17.2	8.99	4.66

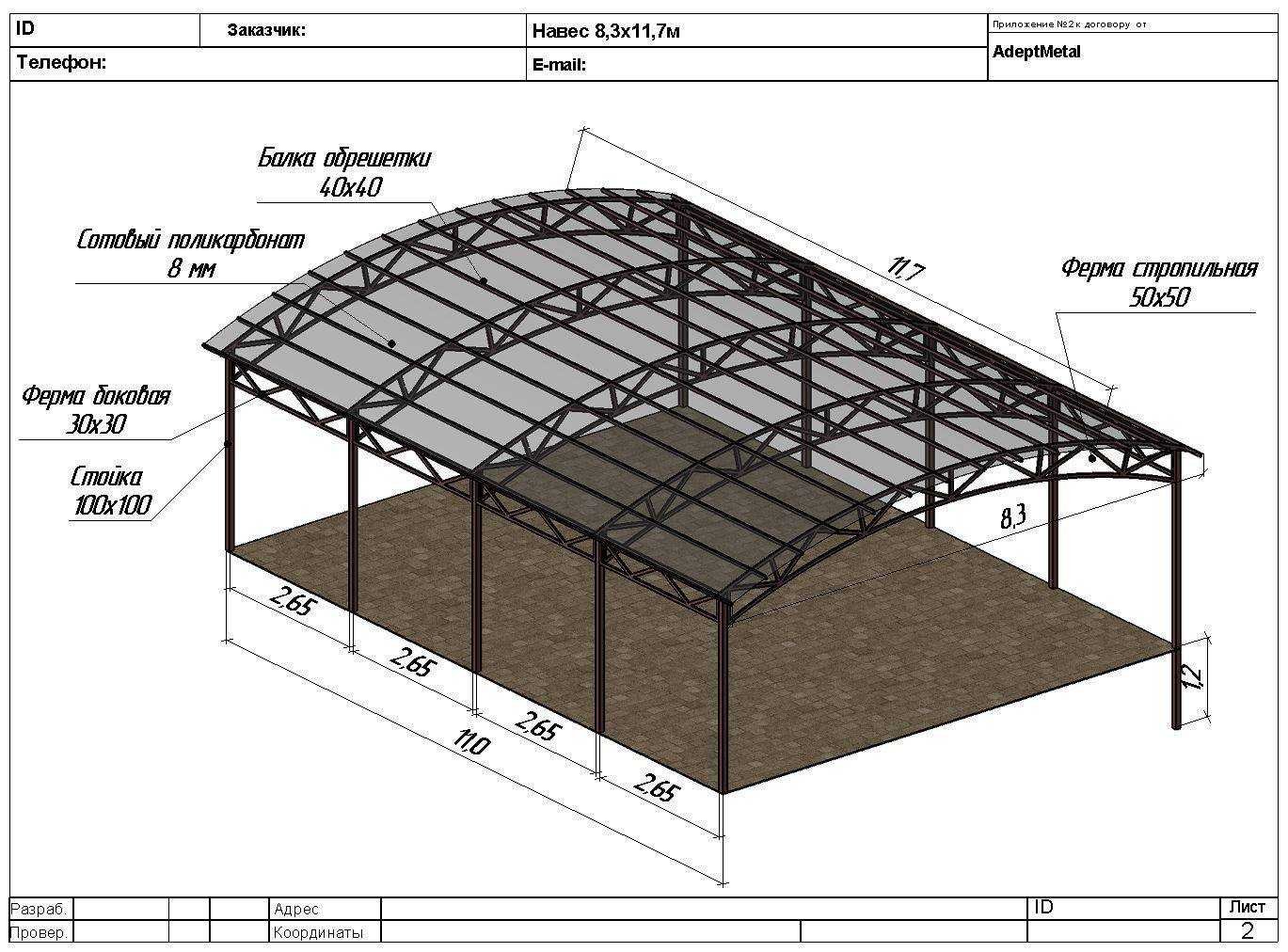

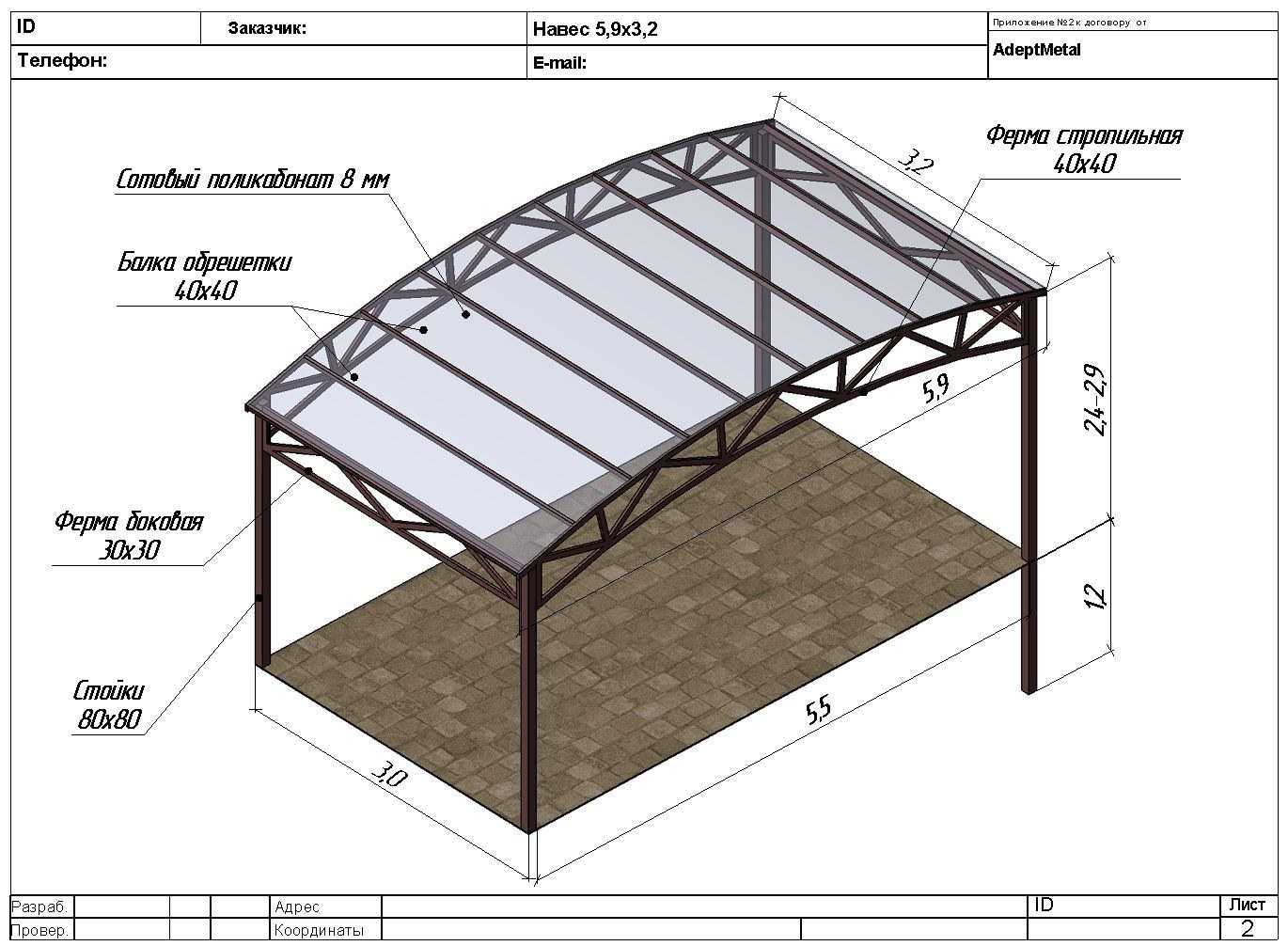

Навесы схемы чертежи. Сфера применения и устройство навеса из профильной трубы

Металлический профиль сегодня стал одним из самых популярных и востребованных материалов для изготовления навесов различных видов и типов с поликарбонатным покрытием, так как главным его преимуществом является длительный срок службы. Если за такой постройкой ухаживать должным образом, то она сможет простоять не один десяток лет. Такие навесы могут применяться в самых различных местах:

• на автостоянках;
• в загородных частных домах для создания больших крытых участков территории;
• в различных общественных местах.

Область применения навесов из металлического профиля достаточно обширна, так как они являются универсальными конструкциями, имеющими большое количество различных модификаций.

Наиболее популярным на сегодняшний день является арочный тип изделия. Сделать его намного сложнее, чем одно- или двускатный, но зато смотрится он очень эффектно. Такой навес строится отдельно от дома или примыкают его боковой частью.

Выбирая тип кровли, необходимо учитывать тот факт, чтобы снег не задерживался на ней, а свободно спадал на землю, не создавая большой нагрузки на крышу.

Кроме этого, существуют навесы купольной, дуговой, пирамидальной формы, а также односкатные и двухскатные.

Помимо поликарбоната, для устройства крыши можно использовать шифер или металлический профнастил. Поэтому, можно сказать, что сложность возведения навеса из профтрубы напрямую зависит от выбора конструкции каркаса и материалов, выбранных для устройства кровли.

Основные этапы обустройства навеса

Этап #1 – проектирование строительной конструкции

Определившись с местом размещения строительной конструкции, следует разработать проект для навеса. Проектирование, которое выполняют перед тем, как сделать навес из поликарбоната, позволяет не только грамотно рассчитать необходимо количество материалов во время строительства, но и предупредить возникновение возможных деформаций в процессе эксплуатации.

Проектируя основание и надземную часть конструкции навеса, нужно прежде всего измерить параметры площадки и на основе этого сделать расчет каркаса с учетом продольного и поперечного шагов

Разрабатывая проект, следует учитывать также климатические особенности местности и нагрузки, создаваемые внешними факторами.

Для установки поликарбонатных листов толщиной менее 8 мм достаточно шага в 600-700 мм. При обустройстве более тяжеловесных панелей продольные шаги выполняют размером в 700 мм, а поперечные – до 1 метра

Этап #2 – возведение площадки под навес

Площадку под обустройство навеса намечают с помощью колышков и выравнивают. По периметру площадки на расстоянии в 1-1,5 метра с помощью бура выкапывают ямки под установку опорных стоек, в качестве которых чаще всего применяют деревянные брусья или металлические столбы.

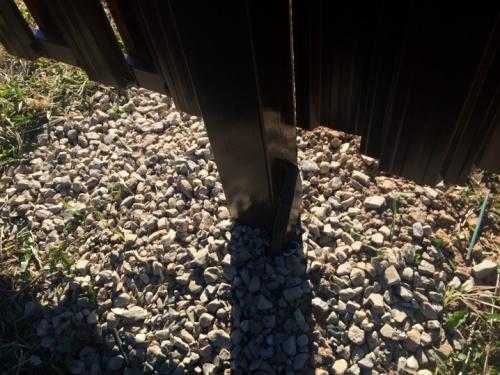

Опоры заглубляют непосредственно в грунт на 50-150 см, выравнивают с помощью строительного уровня и бетонируют, либо закрепляют на специально вкопанные по такому же принципу закладные детали

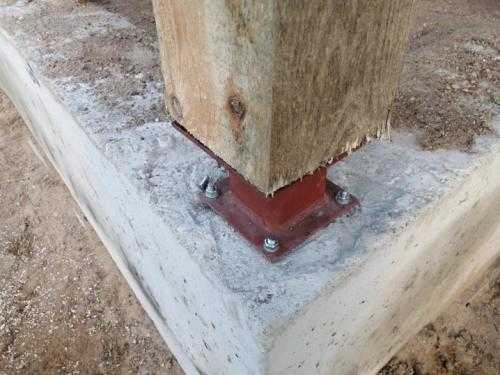

При использовании в качестве опорных стоек деревянных брусьев, нижнюю часть столбов обрабатывают битумом или любым защитным составом, препятствующем гниение древесины.

Свежие записи

Сиреневые многолетники, которые красивы, компактны и не вытесняют другие растения Почему при покупке саженцев не стоит верить продавцам на слово и как по 3 признакам самим определить возраст растения Рассада помидоров стала фиолетовой или белесой: почему изменился цвет и как спасти растения

Выждав пару дней, пока опоры устоятся, а бетон наберет достаточную прочность, со всей территории отмеченной площадки снимают слой грунта толщиной 15-20 см. Дно образовавшегося котлована устилают песочной или щебеночной «подушкой» и утрамбовывают.

В качестве финального покрытия можно использовать:

• бетонную стяжку;
• тротуарную плитку;
• газонную решетку.

Для укладки этого покрытия по периметру площадки устанавливают опалубку. Дно котлована, устланное гравийной «подушкой», заливают бетонным раствором толщиной в 5 см, сверху которого сразу же укладывают сетку из арматуры и повторно заливают таким же слоем бетона. Опалубку снимают через 2-3 дня, когда бетон застынет. Сама же залитая бетоном площадка должна отстояться не менее 2-3 недель: за этот период бетон наберет необходимую прочность и естественным путем избавится от излишков влаги.

Бетонная стяжка хорошо подходит для ровных участков, почва которых не подвержена смещениям

Тротуарная плитка больше подходит для «плывучих» и пучинистых грунтов. В отличие от бетонной стяжки, устланная тротуарная плитка не образует монолитный слой, давая тем самым земле «дышать»

Плитку укладывают непосредственно на песочную «подушку», утрамбовывая элементы с помощью резинового молоточка, не повреждающего поверхность покрытия. В качестве обрамления, которое не даст покрытию расползтись за пределы площадки, лучше использовать бордюрный камень. Выложив плитку, поверхность площадки поливают водой. В качестве покрытия можно также применять натуральный камень, клинкерный кирпич или брусчатку.

Любители натуральных материалов могут остановить свой выбор на газонной решетке, сквозь ячейки которой прорастает трава

Полимерный материал, выступающий основой для решетки, будет обеспечивать водоотведение и оберегать газон от вытаптывания, сохраняя его привлекательный внешний в течение всего сезона.

Этап #3 – установка каркаса

Вертикальные опорные стойки крепят к закладным деталям. При строительстве каркаса из металлических столбов, верхнюю обвязку по периметру и вертикальным стойкам конструкции выполняют посредством электросварки. После этого с помощью вертикальных распорок выполняют крепление поперечных элементов каркаса к несущим балкам.

Чаще всего поперечным элементам придают дуго- и куполообразные, одно- и двускатные формы. Помимо презентабельного внешнего вида арочные конструкции препятствуют скоплению снега, грязи и опавшей листвы

Все сварочные швы каркаса зачищают, грунтуют и окрашивают.

Навес из металла односкатный. Этапы изготовления своими руками

Чтобы изготовить односкатный навес самостоятельно, потребуется сделать расчет конструкции для определения подходящих размеров рассматриваемых элементов. Рассчитать каркас навеса рекомендуется на нагрузки от веса снега и монтажную нагрузку, стойки рассчитываются на ветер.

Фундамент

Перед тем как приступать к сооружению конструкции, необходимо подготовить основание для ее установки. В этом случае в заранее определенных местах, где планируется установка опор, вынимают грунт. На дно образовавшейся ямы насыпают слой щебня, который впоследствии трамбуют для достижения требуемой прочности.

Следующий этап подготовки фундамента – монтаж закладной с приваренными болтами. Также можно задействовать арматуру, если хочется добиться максимальной прочности конструкции. Когда все элементы будут выставлены, в оставшееся пространство заливают подготовленный цементный раствор. Боковые стенки будущего навеса собирают посредством соединения ферм и столбов, которые будут служить опорой

При проведении фундаментных работ необходимо обращать внимание на размеры конструкции, указанные на чертеже

Монтаж каркаса

Сбор конструкции выполняется по схеме одним из следующих способов.

Сварочным. Такой вариант подходит владельцам сварочных аппаратов и тем, кто привык работать с металлом

Важно знать, как правильно варить навес из металлопрофиля. Если навыков в проведении подобных работ нет, рекомендуется выбрать другой способ

С использованием резьбовых соединений

В этом случае потребуется запастись металлическими уголками и крепежными элементами в виде болтов.

С применением хомутов. Простой и удобный способ, который не отнимет много времени.

Сборка каркаса – процесс несложный и довольно экономичный. Навес, сделанный своими руками, обойдется дешевле заказной или покупной конструкции.

Обшивка крыши

Следующий этап после установки каркаса подразумевает укладку кровли из профлиста. Он выполняется в несколько шагов.

1. Сначала производят монтаж кровельной обрешетки, на которую затем будет выложен профнастил. Процедура стандартная. Достаточно нашить поверх металлического каркаса несколько деревянных брусьев, расположенных поперек балок. Крепление бруса с балками осуществляется посредством использования саморезов. Конечно, профнастил можно сразу привинтить к металлическому каркасу, но в этом случае потребуется предварительно рассчитать конструкцию, определив шаг кровельного материала. Так, например, это может быть конструкция 4х6 или 5 на 6.
2. Второй шаг подразумевает крепление профнастила к обрешетке. Процесс выполняют с помощью саморезов с пресс-шайбами, у которых предусмотрены резиновые прокладки. Саморезы устанавливают через волну в нижнюю часть для предотвращения деформации.
3. Подшивка кровли – заключительный этап. С его помощью удастся сделать внешний вид потолка навеса более привлекательным, а также спрятать за обшивку провода, которые ведут к осветительным приборам.

Класть профнастил рекомендуется с нахлестом, чтобы предотвратить протекание кровли. Односкатный навес из металлопрофиля – универсальное решение, которое не только обеспечит защиту выделенной зоны от внешних воздействий в виде осадков, но также будет привлекательно смотреться на участке.

Форма крыши и материал

От угла наклона навеса зависит длина стропил под его монтаж и марка кровельного материала.

Угол наклона от 22 до 30 градусов. Такой угол устанавливается на фермах, которые монтируются в регионах с высокой уровнем выпадения снежных осадков. Предпочтение тут отдается поясу из профильной труби треугольной формы. Крышу такого навеса рекомендуется накрывать прямыми асбестовыми или волнистыми листами, разного рода металлическим профилем.

Угол наклона от 15 до 22 градусов. Крыши навесов с таким углом наклона монтируются при высоких показателях ветровых нагрузок и имеют двускатную форму. Они отличаются небольшой парусностью и укрываются зачастую металлическими кровельными покрытиями.

Угол наклона от 6 до 15 градусов. Самые простые односкатные навесы. Могут накрываться поликарбонатом или профильным настилом.

Для определения несущей способности крыши или допустимой нагрузки, которую она может выдержать, рекомендуется использовать онлайн калькулятор.

^ вернуться к содержанию
