Седелка на полиэтиленовую трубу - виды и способы монтажа

Хомут врезной

Применение: Врезные хомуты применяются для создания водозабора из существующего трубопровода. Возможна врезка под давлением в трубопровод с питьевой водой. Монтаж не занимает много времени и очень прост — никакой сварки, только один гаечный ключ и пара прямых рук.

Продажа от 1 шт

Бесплатная доставка до транспортной компании

Произведём за 72 часа

Изготовим нестандартный врезной хомут

100 % контроль качества

Хомут с фланцевым выходом

Обжимной диапазон (наружный диаметр трубы): от 100 мм до 1224 мм;

Стандартные длины: 300мм, 400мм, 500мм, 600мм;

Диаметр врезного фланца: ДУ 50, ДУ 80, ДУ 100;

Длина водозаборного патрубка: 150 мм;

Рабочее давление: 3 — 16 bar.

Рабочая температура: до 150 °С

Устройство: Врезной хомут конструкционно похож на ремонтный хомут из нержавеющей стали, только снабжен водоразборным патрубком с фланцем и бандаж изготавливается из более толстого металла.

Врезной хомут состоит из корпуса, резинового уплотнения, накидной скобы и метизов.

1. Корпус, состоящий из бандажа, водозаборного патрубка, фланца и замковой части представляет собой цельную конструкцию из нержавеющей стали (08Х18Н10 или AISI 304), сваренную в среде аргона и прошедшую трёхстадийную химическую пассивацию для дополнительной защиты от коррозии сварочных швов.

2. Резиновое уплотнение с внутренней поверхностью типа «вафля», в которое впрессован вкладыш из нержавеющей стали, крепится к внутренней стенке бандажа с помощью специального клея или армированной клейкой ленты.

Уплотнение может быть изготовлено из:

— EPDM этилен-пропиленовый каучук. До +70 °С (Стандартное исполнение)

— H-EPDM высокотемпературный этилен-пропиленовый каучук. До +150 °С.

— NBR бутадиен-нитрильный каучук. До +70 °С, взаимодествие с маслами, бензином.

— Силикон. Для особо низких -70 °С и высоких +270 °С температур

Все эти материалы подходят для врезки в трубопровод с питьевой водой.

3. Накидные скобы, гайки и шайбы выполнены из нержавеющей стали, защитные колпачки из пластика.

Расчетный срок эксплуатации 10 лет. Продукция имеет все необходимые сертификаты.

Прайс лист представлен на сайте ниже.

Хомут с наружним или внутренним резьбовым выходом

Обжимной Диапазон (наружный диаметр трубы): от 44 до 1224 мм.

Стандартные длины: 150, 200, 250, 300, 400, 500, 600, 800 мм

Размеры резьбового выхода: 1/2″, 3/4”, 1” ,1 1/4” ,1 1/2” ,2” ,2 1/2” ,3” ,3 1/2” ,4”.

Длина патрубка (для хомута с наружным резьбовым выходом): 150мм.

Рабочее давление: 3-16 бар.

Рабочая температура: до 150 °С.

Паспорт ВЗПА — Врезной хомут .docx

Паспорт ВЗПА — Врезной хомут .pdf

Справочник — Наружные диаметры трубопроводов

Прайс лист .xsl

Все цены на сайте актуальны, указаны с учётом НДС и бесплатной доставки до транспортной компании.

Последнее изменение цены: 07.04.2018г.

Цены сверены и подтверждены: 12.03.2021г. (сегодня).

Врезка в пластиковую трубу без сварки — несколько вариантов решений

Частный дом или дача на протяжении всего срока эксплуатации перестраиваются, улучшаются, обустраиваются. Иногда эти манипуляции совершаются вынуждено, по причине износа какой-либо конструкции или системы, а иногда появляется желание их модернизировать для повышения комфорта в доме.

Но, какие бы причины не лежали в основе процесса, порой приобретает актуальность такая операция, как врезка в трубу без сварки.

К примеру, без этой процедуры невозможно организовать дополнительный канализационный слив при монтаже стиральной машины или наоборот создание дополнительной точки водоотбора для подключения бытового прибора к системе водоснабжения.

Очерчиваем круг задач

Если нужно врезка в водопроводную трубу, к примеру, то самым логичным на первый взгляд будет очень простой способ:

Разрезается труба.
Вваривается или вставляется тройник.
Выполняется подключение к тройнику.

Если дело приходится иметь с водопроводным или отопительным трубопроводом еще «советского пошиба», то есть металлическим, то подобная манипуляция вида «лоб в лоб» является весьма эффективным способом решения задачи.

Но такие трубы на практике встречаются все реже и реже, они безжалостно и повсеместно вытесняются системами из пластика и его производных.

Поэтому, на сегодня более актуальным будет вопрос о том, как врезаться в пластиковую трубу.

Естественно, эта работа не является такой уж простой, как кажется на первый взгляд, хотя с другой стороны с ней сможет справиться и непрофессионал, если вооружится нашими советами, а также проявит старание и волю. И для начала, нужно понимать объем работ, с которым придется столкнуться.

Возможные проблемы при врезке:

Перепиливается труба и в нужном месте очень точно по размерам вырезается кусок под тройник. При этом нужно учитывать, что труба может очень близко примыкать к поверхности стены, а еще может быть замурованной наполовину в стену.
Возможно, потребуется стыковка по принципу «папа-мама». Конец каждой трубы снабжен расширением – раструбом, в котором имеется резиновый уплотнитель. Именно в этот раструб придется вставлять другую трубу.
Также, скорее всего, придется произвести замену одной целой трубы на две меньших по размеру. А между ними нужно будет выполнить монтаж отрезка трубы с патрубком, через который будет выполняться подключение.

Врезка в водопровод с помощью патрубка

На самом деле ответ на вопрос о том, как врезаться в водопроводную трубу может быть очень простым. Один из способов этого процесса вообще не требует разрезания элемента трубопровода. Для начала приобретается, в любом специализированном магазине кусок трубы с патрубком, естественно, такого же диаметра, как и труба водопровода.

Врезка без разрезания — несколько простых шагов

Из приобретенного отрезка трубы нужно вырезать патрубок, но таким образом, чтобы на его торце получился элемент типа «пол-трубы». Именно он должен обеспечивать надежное перекрытие места будущей врезки. Проще говоря, должна образоваться как бы вторая стенка трубы. В определенном заранее месте сверлится отверстие, диаметр которого должен соответствовать диаметру патрубка.

На всю внутреннюю поверхность фланца равномерным слоем наносится любой невысыхающий герметик, к примеру, «Body 940». Его стоит искать в автомагазинах, в отделах автокосметики. Этим же составом смазывают участок вокруг отверстия, но до самого отверстия не нужно доходить где-то на 1 см.

Внимание! Если выполняется врезка в полиэтиленовую трубу водопровода (канализации), где фиксируется небольшое давление, то использованием хомутов является необязательным условием. Можно фланец, использовав широкую изоленту, просто «прибинтовать»

Технические характеристики

Хотя седелки выпускают широкий ряд отечественных и зарубежных компаний, все они имеют практически одинаковые следующие технические и размерные параметры:

Их внутренний диаметр, который определяется наружным ПЭ-труб, соответствует стандартизированному числовому ряду в 20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315 мм. Большинство производителей выпускают пластиковые седелки под ПНД трубу размером до 200 мм.
Внутренний резьбовой выход под трубную резьбу зависит от размера хомута и может доходить до 4-х дюймов, минимальный размер резьбы — 1/2 дюйма.
Помимо устройств с резьбовым отводом, в промышленной сфере широко используется седелка фланцевая, предназначенная для подключения ветвей больших диаметров. В торговой сети встречаются изделия с наружной резьбой под компрессионное подсоединение ПНД трубопровода, а также приспособления с отводом типа елочка под гибкие шланги.
Номинальное давление, на которые рассчитаны компрессионные виды — 10 или 16 бар. Кстати, максимальное рабочий напор, при котором может эксплуатироваться полиэтиленовая труба, составляет 25 бар.

Накладной уход или патрубок накладки

Для изготовления накладных уходов применяют полиэтилен ПЭ100. Монтаж такого элемента кВ трубе из полиэтилена низкого давления выполняется привариванием электродиффузионной или электромуфтовой сваркой. Для этого нижняя часть накладного ухода оснащена специальной нагревательной спиралью, которая под воздействием тока начинает нагреваться. В результате поверхность полиэтиленовой трубы и подошва патрубка плавятся.

Патрубок имеет специальную накладку от завода-производителя со штрих-кодом, в котором указана информация для сварочного устройства. Благодаря этому автоматически настраиваются время сварки и остывания и параметры передаваемого на спираль тока. Производители патрубков гарантируют безупречное функционирование готового узла в течение четверти века.

В отличие от электросварной седелки у накладного ухода отсутствует специальная фреза для врезки в трубопровод, но он отличается низкими затратами на работу, подразумевающую прокладку каналов. Несмотря на то, что установка такого фитинга может выполняться только на отключенных каналах, элементы имеют правильный угол отвода. Патрубки такого типа могут выпускаться больших диаметров.

Большие габариты и незначительный вес способствуют более простому монтажу накладных уходов. Это дает возможность выполнять работы на строящихся и функционирующих трубопроводах, в труднодоступных местах, например, в городских смотровых колодцах. Кроме того установка таких фитингов не требует разрезания ПНД трубы, поэтому занимает небольшое количество времени.

Технология установки седелок

Тип конструкции либо крепления седелок влияет на процесс их установки. Среди этапов монтажа обжимных элементов выделяются:

блокировка участка трубопровода;
очистка трубы от пыли и грязи, обезжиривание ее поверхности;
монтаж седелки на поверхность и регулировка ее положения;
закрепление детали болтами;
повторная проверка правильности установки и окончательное затягивание болтов;
просверливание отверстия в трубе.

Монтаж электросварных образцов включает:

перекрытие трубопровода (при необходимости);
соскабливание внешнего слоя трубы в 1-2 мм в месте установки седелки;
обезжиривание и очистка отшлифованной поверхности;
монтаж детали при помощи ремней;
регулировка положения седелки и затягивание ремней;
отметка на трубе времени начала сварки (при необходимости);
присоединение к фитинговым клеммам провода сварочного аппарата;
ожидание завершения сваривания;
просверливание отверстия в трубе.

На последнем этапе убираются ремни и другое вспомогательное оборудование. Такая установка седелок на ПНД трубу отличается быстротой (работа занимает несколько минут) и большой эффективностью.

Седелка для полиэтиленовой трубы – это универсальный элемент, являющийся разновидностью компрессионного фитинга. Он значительно упрощает и удешевляет монтаж узлов трубопровода.

Выбор седелок

Чтобы правильно подобрать седелку для врезки в трубопровод, необходимо учитывать:

вид устройство;
материал изготовления;
технические характеристики, к которым относятся диаметр устройства и возможность выдерживания определенного давления в системе.

Материалы изготовления

Одним из основных признаков, имеющих существенное значение при выборе арматуры для трубопроводной системы, является материал изготовления. Седелки могут быть изготовлены:

из металлов: стали, чугуна, латуни, бронзы и так далее (рисунок выше).

Металлические устройства отличаются высоким уровнем прочности, возможностью выдерживать большое давление и более высокой стоимостью.

Устройства из латуни, бронзы и иных сплавов не подвержены образованию коррозии, что позволяет их использовать на водопроводных магистралях и в системах отопления.

Для продления срока службы седелок из стали применяется дополнительная обработка в виде оцинкования или хромирования. Монтаж седелок осуществляется преимущественно на металлическую трубу;

из пластика. В большинстве случаев применяются полиэтилен (ПЭ) или полиэтилен низкого давления (ПНД). Такие устройства преимущественно устанавливаются на полиэтиленовую трубу. Арматура отличается минимальной стоимостью, долговечностью, не подверженностью к коррозии, но может быть установлена исключительно на магистралях с небольшим внутренним давлением.

Арматура из полиэтилена низкого давления

Как правило, материал изготовления седелки аналогичен материалу, из которого изготовлена трубопроводная магистраль.

Виды седелок

В зависимости от конструктивного исполнения выделяют следующие виды:

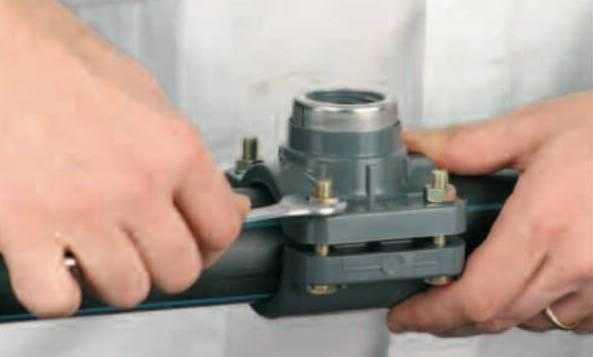

обжимная или компрессионная седелка состоит из двух половинок, соединяемых между собой болтами. Одна часть изготавливается с резьбовым отводом, к которому и присоединяется разветвленная часть магистрали.

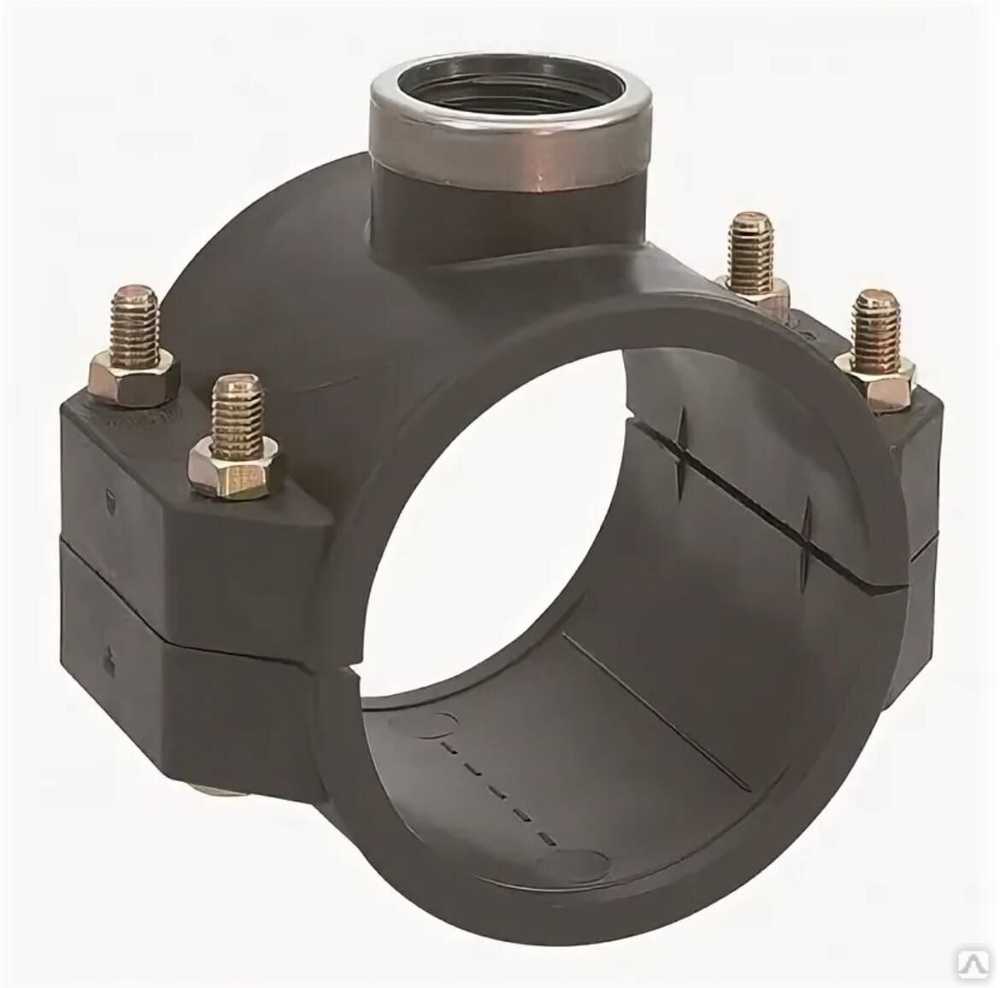

Компрессионная седелка с резьбовым отводом

Компрессионная седелка предназначается для трубопроводов диаметром от 20 мм до 315 мм, находящихся под давлением не более 10 атмосфер. Максимальная температура проходящей среды +40°С.

фланцевая седелка, которая может быть установлена на магистрали с различными техническими параметрами. Основное отличие от обжимного фитинга – способ подключения дополнительной магистрали. При использовании фланцевого фитинга труба подключается к центральной магистрали при помощи фланца;

Фитинг с фланцем для разветвления трубопровода

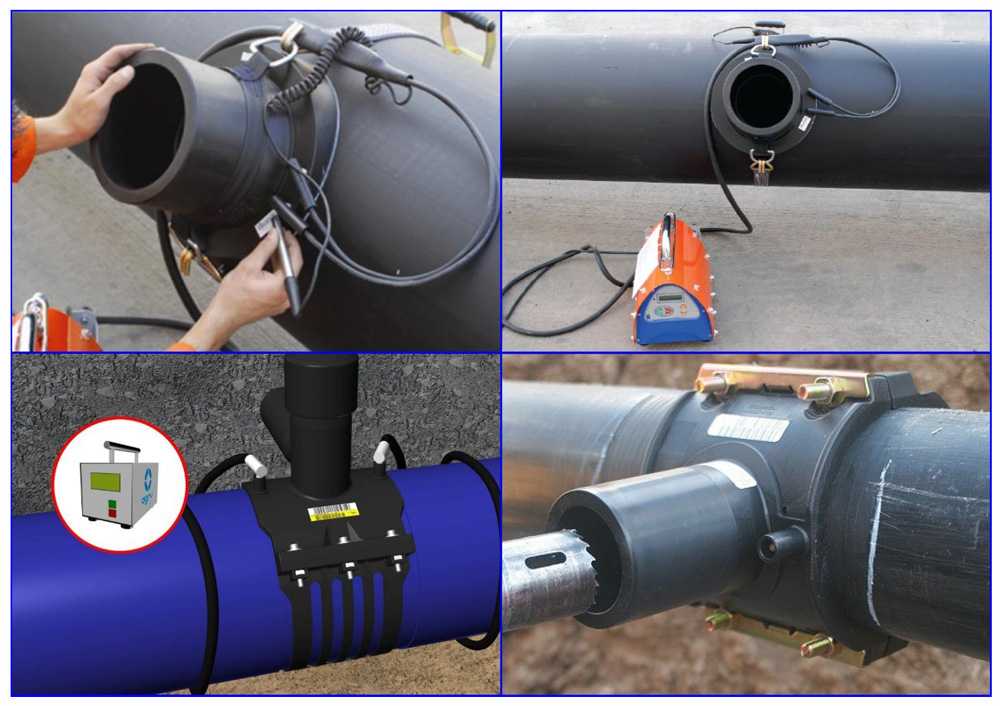

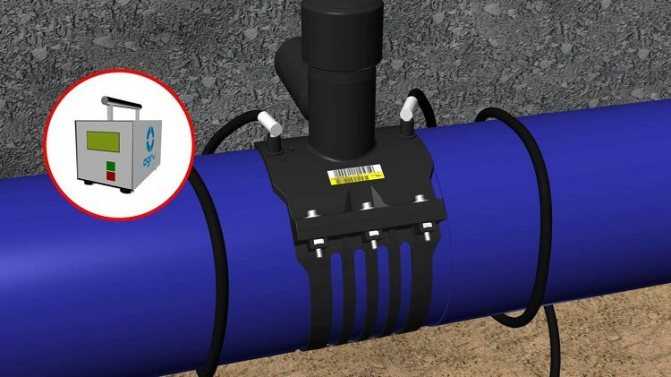

электросварная седелка устанавливается на ПНД трубы при помощи специального аппарата, позволяющего нагреть спираль для расправления трубы. Такой фитинг отличается большим запасом прочности и может быть установлен на системах, находящихся под давлением до 16 атмосфер;

Устройство для трубопроводов с высоким давлением

седелка типа патрубок-накладка является разновидностью электросварного фитинга. Отличаются разнообразием модельного ряда и более меньшей стоимостью. Установка производится только на неработающий трубопровод;

Седелка для монтажа на недействующий трубопровод

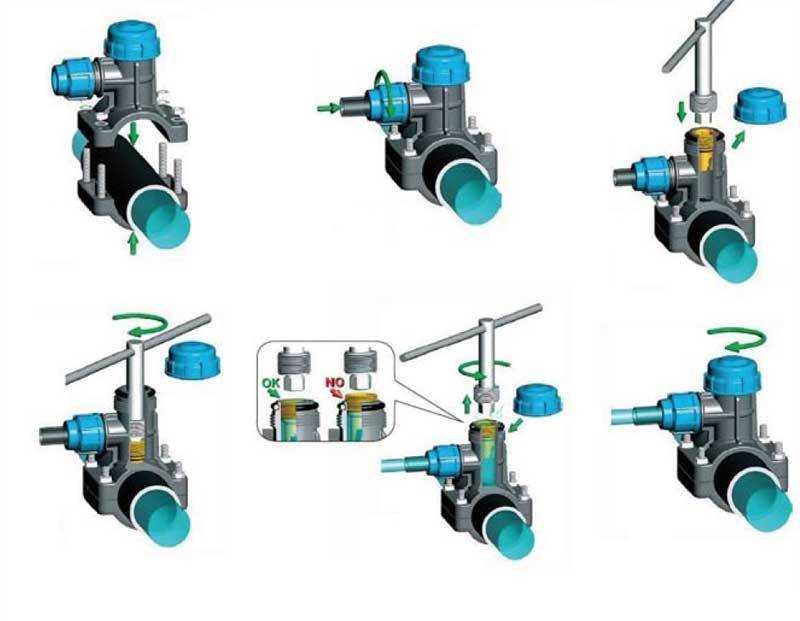

седелка с вентилем. Основное предназначение фитинга – врезка в трубопровод, находящийся под давлением

Вентиль, размещенный на отводе, позволяет контролировать давление в подключаемом трубопроводе, что важно при монтаже систем газоснабжения и водоснабжения

Фитинг с возможностью контролирования давления

Общие сведения

Для того, чтобы обеспечение нормального уровня воды на выходе происходило по всем правилам, необходимо соблюдать некоторые важные факторы:

Ниже представлены конкретные частые случаи, в которых выполнение врезки необходимо:

Нужно подсоединить новую водозаборную точку. (Например: это может быть бытовая машина — стиральная или посудомоечная)
Необходим запуск новейших установленных водопотребителей. (Например: для джакузи)
Производится замена водопроводных труб. По истечению срока службы, трубы приходят в негодность, соответственно, подобные меры необходимы. Так же, сюда можно отнести случаи, когда производятся работы по необходимой модернизации СВ.
Подобная деталь может потребоваться при перепланировке жилого помещения, где будет полный перенос ванн, смесителей, раковин и др.
Будет произведено совмещение или наоборот, разъединение санузла.

Седелка-накладка: описание и виды

Для установки на трубы из ПНД было разработано специальное устройство – седелка электросварная для полиэтиленовых труб. Ее монтаж выполняется при помощи электродиффузионной сварки, поэтому устройство имеет дополнительное название – электросварная седелка. Основное применение – водопроводные и газовые изделия из полиэтилена низкого давления. Нижняя часть устройства оснащена нагревательным элементом, который устанавливается на стадии изготовления детали.

Для сцепления седелки и трубы из ПНД используется аппарат для электродиффузионной сварки. Это современное устройство с функцией, позволяющей автоматически устанавливать напряжение и время работы в зависимости от типа фитинга. Для этого на электросварную седелку производитель наносит штрих-код, позволяющий выбрать нужный режим работы. В результате исключается возможность ошибочного подбора параметров для сварки. В нижней части седелки накладки имеется ремень, который фиксирует устройство на трубе в определенном месте непосредственно перед сваркой.

В процессе нагревания спирали электрическим током заданной мощности на протяжении определенного количества времени часть трубы и седелки становятся мягкими, то есть оплавляются. При остывании эти части образуют литую систему. Соединение с помощью седелки-накладки на водопроводной трубе может выдержать давление равное 16 атмосферам, на газовых трубах –10 атмосферам. При использовании необходимого оборудования седелки, оснащенные специальным клапаном, могут использоваться для врезки в магистраль под давлением. Благодаря монолитному стыку седелки с трубой достигается особая прочность соединения. Это дает большое преимущество устройству, несмотря на его высокую стоимость.

По конструкции седелки-накладки могут быть следующих видов:

С головной поворотной частью. Это сборная конструкция, элементы которой имеют сечение не меньше 4 см и не больше 40 см.
С головной неповоротной частью. У этой конструкции диапазон сечений лежит в пределах не менее 6,3 и не более 22,5 см. В этом случае возможен отвод перпендикулярно основному трубопроводу.

Крепление седелок с головной частью выполняется при помощи болтов и гаек с последующим привариванием. Кроме того необходим седелочный ключ, с помощью которого осуществляется врезка фрезы, расположенной в головной части, в трубу. При этом создается подходящая степень герметичности.

Без головной части. В таких видах имеется либо выход под приваривание, либо литой патрубок. В первом случае предполагается одновременная установка и седелки, и отводящей трубы. Во втором седелка устанавливается на трубу методом сваривания встык или с использованием электросварной муфты.
Помимо этого седелка для труб ПНД может иметь ответную часть, а может быть изготовлена без нее. При использовании второго варианта на трубах большого диаметра требуется наличие специальных ремешков, которые предотвратят движение седелки в процессе сваривания.

В каких случаях используется хомут ↑

Хомут для врезки нужен тогда тогда, когда нет возможности сделать разрез водопроводной магистрали или же она находится под давлением. Многие водопроводы изготовлены из полиэтиленовых труб, что исключает применение электро- и газосварки.

В зависимости от материала изготовления трубы, для врезки используют хомуты различной конфигурации и конструкции. Ниже приведены самые востребованные виды хомутов.

Хомут-обойма предназначен для врезки в водопроводную магистраль, находящуюся не под давлением.

Его конструкция состоит из двух деталей, одна из которых имеет отвод с резьбой. Зажим хомута производится при помощи болтов. Изготовливается из металла или пластика.

Фото: хомут-обойма

Седловой хомут применяется для врезки в металлическую, асбестоцементную или пластиковую трубу. В отличие от хомута-обоймы, состоит из одной половинки – седла, которое укрепляется на трубопроводе при помощи кронштейна.

В большинстве случаев изготавливается из металла, и предназначен для врезки в водопроводную магистраль, находящуюся под давлением. Для этого в его конструкции предусмотрена запирающая пластина или специальный механизм.

Фото: седловой хомут

Хомут засверловочный предназначен для врезки в водопроводную трубу под давлением. Модуль часто имеет дополнительные принадлежности, в виде специальных насадок и поворотных разъемов.

Конструкция хомута включает в себя поворотно-затворный механизм, который впоследствии может служить как запорная и регулировочная арматура.

Фото: хомут засверловочный

Хомут-седелка, электросварной. Применяется для врезки только в пластиковый трубопровод. Конструкция хомута имеет нагревательную спираль и фрезу для проделывания отверстия в трубе.

Для установки необходимо дополнительное оборудование. Корпус выполнен из специального пластика.

Фото: хомут-седелка, электросварной

Что такое седелка

Деталь представляет собой разновидность компрессионных соединительных элементов, фитингов.

Условно простейшую седелку можно разделить на две составные части, из которых состоит конструкция: верхняя часть с накладкой, на которой расположено отверстие, через которое будет присоединяться еще одна ветвь, и нижняя — фиксирующая часть, оснащенная хомутом для крепления к основному трубопроводу.

Седла выполняются из различных материалов: стали, чугуна, латуни, полиэтилена.

При монтаже на чугунную или стальную трубу седелка закрепляется зажимным болтом, а резиновое кольцо обеспечивает плотное прилегание и герметичность.

Деталь отличается широким ассортиментом различных диаметров под трубы разных размеров. Кроме того, есть универсальные седелки, у которых размер хомута можно регулировать.

Приспособление подходит для монтажа сетей открытого типа и для создания ответвлений в условиях шахт, колодцев и коллекторов.

Цены на оборудование и услуги

Средняя цена простого аппарата для сварки труб составляет 3000 рублей. Встречаются экземпляры и по 50 000 рублей, но это техника для профи.

Труба полипропиленовая стоит от 20 до 100 рублей за погонный метр. Цена зависит от диаметра изделия и наличие или отсутствие армированного слоя. Стоимость фитингов от 10 до 300 рублей.

Расценки на сантехнические работы незначительно разнятся. В среднем комплексная разводка труб, длиной в 12 метров с тройниками и другими соединениями обойдется вам не менее 11 000 рублей.

Сложность работы и наличие труднодоступных участков значительно удорожает конечную стоимость.

Что это?

Как было сказано выше, седелка – это особый вид фитинга, который можно установить на трубу ПНД. Особенность данного узла заключается в том, что для его установки не требуется демонтировать или отсоединять старую трубу. Он используется для разветвления магистральных и частных трубопроводных систем питьевого и технического водоснабжения, газопроводов, канализационных и оросительных систем. Некоторые разновидности данного фитинга можно установить на трубопровод без остановки подачи напора или понижения давления. В этом случае речь идет об установке седелки ПНД со встроенной фрезой, которая прорезает пластиковую стенку трубы, когда надстроенная ветка трубопровода уже подсоединена. При правильном монтаже такой узел не даст течь и служит долгое время.

Рассмотрим несколько вариантов, когда могут потребоваться седелки ПНД:

Монтаж временного соединения. Например, подключения строительной бытовки или сарая на участке. Перечисленные строения со временем будут убраны, однако на время их работы вода должна к ним поступать.
Монтаж труб мобильного водопровода. Такие конструкции можно встретить на строительных участках. Иногда мобильные оросительные системы использует в агропроизводстве или частном фермерстве.
Установка дополнительной ветки коммуникации на существующую магистраль.

Перечисленные типы трубопроводов выполняют разные задачи. Соответственно для них потребуются разные седелки ПНД. Рассмотрим подробнее все разновидности данного узла.

Электросварная накладка

Этот элемент используют для постоянной врезки на участке законченного трубопровода. Накладка состоит из нескольких составных элементов:

Две половинки с болтовым соединением. Зажимная часть требуется для первичного монтажа. После закрепления на трубе ее можно снять
Нагревательный элемент, установленный в пластиковую часть ПНД седелки.
Выводные контакты, для подключения сварочного аппарата к нагревательной спирали.
Фреза. Есть не на всех видах электросварных накладок.

Электросварную накладу монтируют к трубе при помощи разогрева встроенной спирали. Она плавит пластиковые стенки трубы ПНД и саму седелку. Таким образом, происходит соединение двух элементов. После остывания участка врезки образуется прочный узел, способный выдерживать большие нагрузки.

Разновидности элементов

Сварную накладку можно установить на два типа трубопроводов:

Соответственно, для решения поставленных задач существуют два варианта электросварных накладок:

Сварная седелка ПНД без фрезы. Простой узел, алгоритм работы которого описан выше.
Узел со встроенной фрезой. Используется на магистралях под давлением, когда остановка подачи воды или газа невозможна. В процессе монтажа фитинга отверстие в основной трубе получают, когда седелка уже установлена на магистраль, при помощи внутреннего поворотного механизма с фрезой.

Обжимной хомут

Самый простой вид ПНД седелки. Представляет собой пластиковую конструкцию из двух половинок, которые стягиваются при помощи болтового соединения. В одной из частей установлен резьбовой отвод для подсоединения переходной детали на врезаемый трубопровод, а также запорной арматуры. Такой узел используют на трубопроводах с невысоким давлением до 10 Атм и рабочей температурой не более 40 С°. Отверстие на магистрали делают заранее. Таким образом, данный вид фитинга подходит для монтажа на трубопроводе без давления.

На нем может стоять шаровой кран или другой запорный механизм.

Некоторые виды электросварных элементов

Существует несколько видов электросварных седелок: с головной (поворотной или неповоротной) частью либо без нее, с/без ответной части. Элементы, у которых головная часть поворотная, изготавливаются в диапазоне сечений от 4 до 40 см, у которых неповоротная – от 6,3 до 22,5 см. В первом случае конструкция является сборной, во втором – существует возможность отвода на прямой угол относительно главной магистрали.

Такие седелки крепятся на ПНД трубу болтами и гайками, а потом привариваются электросварным способом.

Седелки, у которых головная часть отсутствует, могут быть с выходом под приваривание либо с литым патрубком. Эти конструктивные особенности влияют на способ установки. При наличии литого патрубка седелка монтируется с трубой с помощью сварки встык или электросварной муфты. Элементы с выходом под приваривание предполагают одновременную установку их самих на магистраль и отводящей трубы.

Для монтажа седелки с отсутствующей ответной частью на трубе большого диаметра необходимы специальные ремни для предотвращения смещения накладного ухода при приварке.

Чтобы седелка не сместилась во время сваривания, ее фиксируют болтами, как хомут

Преимущества использования седелки

В состав седелки входят две половинки. Это позволит плотно обжать трубу с обеих сторон. Цели использования устройств могут быть разными, все зависит от ситуации. При этом их можно врезать в систему, не отключая коммуникации.

При выборе седелки на полиэтиленовую трубу следует учитывать ее размеры

Различают компрессионные и электросварные модели. Компрессионные варианты используются для стальных водопроводов. Сложностей при установке не возникнет, но прилагается больше усилий, чем при оборудовании электросварной модели.

Популярность седелок обусловлена рядом плюсов:

Практичность;
Доступная цена;
Простой и быстрый монтаж;
Высокое качество соединения;
Надежность.

Но муфта имеет и отрицательные стороны. Следует отметить, что устройство имеет высокие эксплуатационные характеристики. Но современные тройники все равно превосходят этот способ соединения.

Монтаж седелки своими руками

Как установить хомут для врезки? Схема монтажа зависит от вида используемого фитинга.

Установка обжимной и фланцевой седелки

Резьбовая обжимная или фланцевая седелка монтируются по следующей схеме:

перекрывается участок магистрали, на котором планируется установить разветвление;
место монтажа фитинга очищается от грязи, коррозии, если труба металлическая, и обезжиривается;
производится крепление седелки и затяжка фитинга болтами;

Монтаж фитинга на основную магистраль

высверливается отверстие для подключения дополнительной магистрали;

Подготовка отвода второстепенной магистрали

при помощи резьбового или фланцевого соединения подключается второстепенный трубопровод.

Основные моменты процесса врезки в ПНД трубы

Трубопроводы, выполненные из полиэтилена низкого давления, сегодня не являются редкостью. А современные технологии позволяют избежать при врезке в такие магистрали многих трудностей, которые могли бы встретиться при работе с металлическими трубами:

Врезка в ПНД трубу требует остановки потока воды или газа только в исключительных случаях

Это особенно важно, если работы проводятся на магистрали, к которой присоединены промышленные предприятия, медицинские учреждения и детские сады. Эти объекты не могут нормально функционировать без воды

Кроме того отсутствие тепла или воды в жилых домах может повлечь резкое недовольство жильцов.
Использование ПНД элементов облегчает процесс эксплуатации трубопровода и выполнение ремонтных работ. Врезка в стальные трубы предполагает использование крупногабаритных деталей, имеющих к тому же немалый вес. Это требует больших материальных и трудовых затрат.
В большинстве случаев монтаж запорного устройства, необходимого для перекрытия потока, подразумевает обустройство специальных колодцев или камер. Для осуществления врезки в ПНД трубу используется специальный вентиль, полностью перекрывающий поток или регулирующий его.

Готовые спецсредства для врезки сиделки и адаптеры

Поводом для врезки в общедомовую систему канализации может стать самое обыденное событие – устройство дополнительной раковины, установка добавочного крана, подключение посудомоечной или стиральной машины и пр. Справиться с такими задачами в любое время и квалифицированно может любой, если применит специальные конструкционные элементы, которые имеются сейчас на рынке – адаптеры, фланцы и др. Благодаря этим простым и доступным переходящим устройствам может быть найдено оптимальное решение в каждом конкретном случае. Причем, врезка в ПВХ трубу будет выполнена без особых материальных и временных затрат. Существует несколько способов врезки в канализационную систему с применением специальных элементов:

Внедрение адаптеров. Если врезаться нужно в трубу диаметром 100-110 мм, то выполняется монтаж адаптера диаметром 50 мм.
Использование врезок. Когда работать предстоит с трубами диаметром 32-40 мм, то используются элементы размером 12-22 мм, оснащенные пластиковым штуцером.

Врезка без давления

Врезка в ПНД трубу с помощью купленного готового адаптера будем качественно выполнена, если сделаны всего несколько последовательных шагов:

Перекрыта водоподача в канализацию.
Коронкой подходящего размера, надетой на дрель, просверлено отверстие.
На трубу надевается адаптер и затягивается болтами.
Если врезка без болтов, то поверхность трубы вначале обезжиривается, прикладывается спецсредство и затягивается гайка.

Врезка под давлением

Бывают такие ситуации, когда необходимо выполнить врезку в эксплуатируемую систему, находящуюся под давлением. Здесь применяется специальная трубопроводная арматура – седелка для врезки.

Важно! Седелка на трубу – это деталь трубопровода, которая состоит из 2-х частей, обжимающих трубу с 2-х сторон. В быту седелку очень часто называют – «хомут для врезки»

С помощью этой детали выполняется быстрая и надежная врезка второстепенного ответвления от магистрального трубопровода систем питьевого или технического водоснабжения, канализационных систем, дренажей и иных систем, трубопроводы которых создании из полиэтиленовой трубы

Врезаться в трубопровод под давлением поможет седелка

При этом отводящий патрубок может поворачиваться относительно напорной трубы на 360 градусов. Сама седелка выполняется из того же ПНД материала, что и труба. К напорному трубопроводу такой хомут приваривается с применением электромуфтовой сварки.

Таким способом выполняется врезка в действующие трубопроводы, в которых создано давление до 10 бар – газ, и до 16 бар – вода. При этом технология не подразумевает наличие утечек или образование стружки. Полученное соединение является необслуживаемым и неразъемным. Оно не подвержено коррозийным воздействиям и будет служить не менее 50 лет.

При выполнении врезки в трубу любой сложности важно помнить, что качественно сделанная работа позволит избежать дорогостоящего ремонта всей системы, а также без особых хлопот будет выполнен монтаж любого отвода. http://aqua-rmnt.com

http://aqua-rmnt.com

Способы врезки металлических труб

Выбор оптимального способа врезки зависит от типа устанавливаемых труб и условий их эксплуатации. Подключение можно выполнить под углом в 90 и 45 градусов, расположив их по направлению вертикально вверх или в сторону.

Резьбовой вариант состыковки

Посредством резьбового соединения собирают безнапорные системы, к примеру, системы водоотведения из стали и чугуна или дымоходы из нержавейки.

В большинстве случаев трубная резьба накатывается на специальном оборудовании. Но при желании эту процедуру можно произвести вручную с помощью режущего инструмента, оснащенного зубцами – плашки. Для этого отрезают заготовку заданной длины, делая запас на припуск для резьбовой части.

Работу выполняют в такой последовательности:

В слесарных тисках укрепляют отрезки труб, исключая тем самым риск прокручивания заготовок.
Чтобы облегчить фиксацию плашки, с наружной части заготовок под углом в 45° снимают фаску.
На зачищенный конец трубы осторожно наживляют плашку, внимательно следя за тем, чтобы не допустить перекоса. В случае обнаружения такового на первых же кругах плашку необходимо снять, заготовку обстучать, а процедуру начать по новой.
Наживленную плашку постепенно накручивают на трубу

После нескольких витков нужно с помощью уровня проверить правильность нарезки.
Выполнив трубную нарезку на необходимую длину, снимают инструмент путем проворачивания его в обратном направлении по готовой резьбе.
