Как лучше сделать врезку в пнд трубу

Фланцевая и электросварная седелка для врезки в трубы ПНД

Врезку в ПНД трубопроводы, работающие под давлением не более 16 атмосфер, а также имеющие диаметр 8-60 см и выходной фланец 4-15 см, выполняют с помощью фланцевой седелки. Эта деталь позволяет одновременно проводить крепление запорной арматуры, фланцевых кранов и задвижек второстепенных каналов, имеющих приваренный фланец. Для изготовления сиделки на ПНД трубу используется ковкий чугун с эпоксидным порошковым покрытием, защищающим элементы из металла от образования коррозийных процессов и различных агрессивных сред.

Крепится деталь посредством двух хомутов в подвижном резиновом кожухе, которые упрощают монтаж детали. Резиновая уплотнительная часть седелки обеспечивает прочное и герметичное соединение.

Установка электросварной седелки выполняется следующим образом:

• Прикладывают к поверхности трубы верхнюю часть детали и обводят ее контур.
• Полиэтиленовый канал очищают от эпоксидного слоя на глубину до 0,15 мм.
• Обезжиривают соединяемые поверхности.
• Устанавливают седелку на трубу.
• Выполняют сварку посредством электромуфтового сварочного устройства.
• С помощью фрезы, позволяющей работать на трубопроводе под давлением, в трубе вырезают отверстие.
• Снимают заглушку отвода, вворачивают фрезу до нижнего упора, выворачивают фрезу обратно и надевают заглушку на место.

Врезка без сварки в трубопроводы, выполненные из полиэтилена низкого давления, особенно актуальна при подключении бытовой техники к системе водоснабжения или при создании дополнительного отвода канализации.

Пошаговая врезка во внутреннюю сеть

Если необходимо врезаться в стальную старую трубопроводную магистраль, тогда основным методом считается обустройство отвода путем приваривания тройника. Для этого потребуется провести большой объем работ.

Если к основной магистрали присоединяется труба из пластика либо его производных, тогда потребуется выпилить участок трубы с учетом размера монтируемого тройника. Но при выполнении такой работы возникает неудобство из-за близкого расстояния между сетью и стеной здания.

Более простым методом монтажа отвода считается врезка трубы криволинейным фланцем. Предварительно отрицается расходный материал с патрубком, диаметр которого соответствует габариту трубопровода. Отрезок разрезается вдоль так, чтобы его часть с патрубком плотно прилегала на трубопровод в качестве его другой стенки.

На патрубок с отверстием накладывается предыдущая заготовка. Место фиксации обрабатывается герметиком. Полученный фланец стягивается 2 хомутами по сторонам относительно патрубка. В последующем к патрубку фиксируется оставшаяся часть сети.

На современном сантехническом рынке можно купить адаптеры, специальные седелки и прочие приспособления, с помощью которых производится врезка (независимо от условий укладки сети).

Если используется седелка, не изменяется давление в системе. Седелка – это хомут, изготовленный из 2 частей. При помощи болтов эти части плотно обжимают расходный материал с 2 сторон. К седелке фиксируется кран с помощью специального соединения.

Если диаметр отверстия не больше 1/3 диаметра трубы, тогда его высверливают специальным приспособлением. Он времени присоединяется к крану. Если отверстие готово, кран закрывается, устройство демонтируется. К установленному крану монтируется труба отвода.

Чтобы подключить дом, применяется седелка с клапаном и встроенной фрезой. Для её монтажа понадобится муфтовая сварка. Подобное изделие применяется для трубопроводов, давление в которых не превышает 16 бар. В процессе монтажа магистраль не перекрывается, а при сверлении труб отсутствует утечка, не образуются стружки. Соединение не подвергается коррозии и эксплуатируется больше 50 лет.

Седелка-накладка: описание и виды

Для установки на трубы из ПНД было разработано специальное устройство – седелка электросварная для полиэтиленовых труб. Ее монтаж выполняется при помощи электродиффузионной сварки, поэтому устройство имеет дополнительное название – электросварная седелка. Основное применение – водопроводные и газовые изделия из полиэтилена низкого давления. Нижняя часть устройства оснащена нагревательным элементом, который устанавливается на стадии изготовления детали.

Для сцепления седелки и трубы из ПНД используется аппарат для электродиффузионной сварки. Это современное устройство с функцией, позволяющей автоматически устанавливать напряжение и время работы в зависимости от типа фитинга. Для этого на электросварную седелку производитель наносит штрих-код, позволяющий выбрать нужный режим работы. В результате исключается возможность ошибочного подбора параметров для сварки. В нижней части седелки накладки имеется ремень, который фиксирует устройство на трубе в определенном месте непосредственно перед сваркой.

В процессе нагревания спирали электрическим током заданной мощности на протяжении определенного количества времени часть трубы и седелки становятся мягкими, то есть оплавляются. При остывании эти части образуют литую систему. Соединение с помощью седелки-накладки на водопроводной трубе может выдержать давление равное 16 атмосферам, на газовых трубах –10 атмосферам. При использовании необходимого оборудования седелки, оснащенные специальным клапаном, могут использоваться для врезки в магистраль под давлением. Благодаря монолитному стыку седелки с трубой достигается особая прочность соединения. Это дает большое преимущество устройству, несмотря на его высокую стоимость.

По конструкции седелки-накладки могут быть следующих видов:

• С головной поворотной частью. Это сборная конструкция, элементы которой имеют сечение не меньше 4 см и не больше 40 см.
• С головной неповоротной частью. У этой конструкции диапазон сечений лежит в пределах не менее 6,3 и не более 22,5 см. В этом случае возможен отвод перпендикулярно основному трубопроводу.

Крепление седелок с головной частью выполняется при помощи болтов и гаек с последующим привариванием. Кроме того необходим седелочный ключ, с помощью которого осуществляется врезка фрезы, расположенной в головной части, в трубу. При этом создается подходящая степень герметичности.

• Без головной части. В таких видах имеется либо выход под приваривание, либо литой патрубок. В первом случае предполагается одновременная установка и седелки, и отводящей трубы. Во втором седелка устанавливается на трубу методом сваривания встык или с использованием электросварной муфты.
• Помимо этого седелка для труб ПНД может иметь ответную часть, а может быть изготовлена без нее. При использовании второго варианта на трубах большого диаметра требуется наличие специальных ремешков, которые предотвратят движение седелки в процессе сваривания.

инструменты и Материалы

С целью проведения работ по блокировке водопроводных труб произвольного вида вам потребуется расходный материал и следующий инструмент:

• ножовка по металлу либо так называемая «болгарка»;
• напильник (рашпиль) для удаления с торцов труб заусенцев;
• острый монтажный нож;
• резьбонарезное приспособление (по необходимости);
• заглушки и резьбовые пробки, применяемые для временной и постоянной блокировки труб;
• силикатный клей (герметик);
• сварочное приспособление с комплектом насадок либо строительный фен (для запайки пластиковых труб).

Напоследок напомним, что работы по блокировке концевых отверстий труб, в большинстве случаев, не требуют от исполнителя особенного мастерства. Одновременно с этим фактически целый рабочий инструмент (за маленьким исключением) постоянно имеется в любом домашнем хозяйстве.

Источник

Подбор хомута для выполнения ремонтных работ

Чтобы правильно подобрать хомут для водопроводной трубы, нужно учитывать несколько факторов:

• состав жидкости (если агрессивная, то можно применять пластик или металлы, покрытые нейтральным слоем);
• диаметр трубы;
• расположение конструкции (вертикально или горизонтально);
• протяженность магистрали – от этого будет зависеть количество бандажей;
• материал трубы – пластик, металл, асбестоцемент;
• степень повреждения.

Резиновые уплотнители применяются для снижения вибраций, их удобно передвигать в процессе выполнения работ. Бандажи с резиновой прокладкой хорошо устраняют влагу на поверхности и обеспечивают надежное герметичное прилегание частей поврежденных труб. Но если части повреждены, и угол отклонения больше 3 градусов, накладывать хомуты не рекомендуется.

Какие документы оформляются для врезки в магистральный водопровод

Делать врезку в общую магистраль водопровода без разрешения местных органов власти нельзя. Это повлечет штрафные санкции и привлечение к административной ответственности.

• Для подсоединения к общему магистральному водопроводу владельцу домовладения необходимо получить разрешение в ведомстве, к ведению которого относится трубопровод.
• В орган местного водоканала подается заявление с приложением документов, подтверждающих права на земельный участок и дом, а также кадастровый план участка.
• Специалисты водоканала подготовят технические условия с указанием разрешенного для заявителя объема водозабора и места подключения.
• После этого в районной СЭС необходимо получить заключение на присоединение к водопроводной сети.
• Топографическую съемку в виде чертежа со всеми нужными сведениями об участке, построенными на нем объектами, в том числе и подземными, с указанием места водозаборного колодца, сделают кадастровые инженеры.
• В проектном отделе водоканала заказывается проект водоснабжения дома.
• В коммунальных службах оформляется ордер на проведение земляных работ.

Выполнять врезку в общий пластиковый, стальной или чугунный трубопровод, вправе только представители водоканала.

Служба водного хозяйства принимает работы, выдает справку о выполнении техусловий. Заключает с владельцем домовладения договор об эксплуатации трубопровода водоснабжения.

Без напора

Для врезки в ПНД трубу без давления необходимо использовать седелочные отводы без фрезы.

Для врезки в водопроводную ПНД трубу рекомендуется использовать компрессионную седелку, которую закрепляют болтами. Патрубок компрессионной седелки имеет внутреннюю резьбу, в которую вкручивается шаровый кран или муфта для перехода на ПНД трубу. Уплотнение достигается при помощи стандартного резинового кольца, которое при стягивании болтов надежно прижимается. Отверстие в несущей трубе высверливается при помощи дрели.

ЧИТАТЬ ТАКЖЕ: Чем закрыть трубы отопления в комнате: шесть самых простых способов — 33 фото

Перейдем к пошаговой инструкции:

1. зачищаем поверхность;
2. вставляем уплотнительное кольцо (прокладку);
3. надеваем на трубу два полухомута;
4. закрепляем их крепежными болтами;
5. протягиваем крепеженые соединения так, чтобы хомуты сомкнулись между собой;
6. просверливаем отверстие, которое выходит в тройник хомута с помощью сверла;
7. устанавливаем седелку, используя уплотнение.

Электросварная седелка

Электросварные седелки ПНД труб устанавливаются с помощью встроенного нагревательного элемента, который расплавляет пластиковую основу. Расплавленная основа становится жидкой, а при застывании образует надежное монолитное соединение с несущей трубой. Поворот на 360 градусов вокруг своей оси дает возможность аккуратно устанавливать деталь, а встроенные в современные электросварные седелки индикаторы облегчают процесс электродиффузионной сварки конструкции.

Электросварная седелка аналогично должна быть подготовлена к работе. После завершения подготовительных работ можно осуществлять сварку, а после нее врезать способом ввинчивания со стороны основной части фрезеровочного элемента. После завершения сварки, фрезу возвращают к исходному положению, в отверстие устанавливают крышку.

Обжимной хомут-накладка

Облегченный аналог электросварной седелки – обжимной хомут. Хомуты (накладки) для врезки в ПНД трубы существуют следующих видов:

1. с запорным краном;
2. со встроенной фрезой, с защитным клапаном для врезки труб ПНД;
3. с фланцевым либо резьбовым металлическим концом;
4. с пластиковым торцом.

Для того, чтобы осуществить врезку в ПНД трубу, хомут необходимо надеть на трубу и зафиксировать на ней болтами. После этого через отводной патрубок производят высверливание и присоединяют сам отвод.

ЧИТАТЬ ТАКЖЕ: Полезные и нужные поделки для дачи из пластиковых труб

Врезка в трубу без сварки посредством обжимных хомутов

Для производства обжимных хомутов для врезки трубы используется полиэтилен или полипропилен черного и синего цвета. На таких деталях не образуются очаги коррозии, поэтому они отличаются долгим эксплуатационным периодом. Для более надежного и герметичного соединения изделия имеют уплотнительное резиновое кольцо, которое располагается в специальном пазу.

Кроме того деталь имеет две части: нижнюю ответную и верхнюю с резьбовым отводом. Установка такого хомута на канал подразумевает стягивание частей посредством болтов зажимного типа. Количество зажимных элементов определяется по диаметру элемента, чаще всего от 2 до 6 штук. Используя резьбовой выход, вкручивают переходные элементы для дальнейшего устройства отводов.

Основные моменты процесса врезки в ПНД трубы

Трубопроводы, выполненные из полиэтилена низкого давления, сегодня не являются редкостью. А современные технологии позволяют избежать при врезке в такие магистрали многих трудностей, которые могли бы встретиться при работе с металлическими трубами:

Врезка в ПНД трубу требует остановки потока воды или газа только в исключительных случаях

Это особенно важно, если работы проводятся на магистрали, к которой присоединены промышленные предприятия, медицинские учреждения и детские сады. Эти объекты не могут нормально функционировать без воды

Кроме того отсутствие тепла или воды в жилых домах может повлечь резкое недовольство жильцов.
Использование ПНД элементов облегчает процесс эксплуатации трубопровода и выполнение ремонтных работ. Врезка в стальные трубы предполагает использование крупногабаритных деталей, имеющих к тому же немалый вес. Это требует больших материальных и трудовых затрат.
В большинстве случаев монтаж запорного устройства, необходимого для перекрытия потока, подразумевает обустройство специальных колодцев или камер. Для осуществления врезки в ПНД трубу используется специальный вентиль, полностью перекрывающий поток или регулирующий его.

Выбор седелок

Чтобы правильно подобрать седелку для врезки в трубопровод, необходимо учитывать:

• вид устройство;
• материал изготовления;
• технические характеристики, к которым относятся диаметр устройства и возможность выдерживания определенного давления в системе.

Материалы изготовления

Одним из основных признаков, имеющих существенное значение при выборе арматуры для трубопроводной системы, является материал изготовления. Седелки могут быть изготовлены:

из металлов: стали, чугуна, латуни, бронзы и так далее (рисунок выше).

Металлические устройства отличаются высоким уровнем прочности, возможностью выдерживать большое давление и более высокой стоимостью.

Устройства из латуни, бронзы и иных сплавов не подвержены образованию коррозии, что позволяет их использовать на водопроводных магистралях и в системах отопления.

Для продления срока службы седелок из стали применяется дополнительная обработка в виде оцинкования или хромирования. Монтаж седелок осуществляется преимущественно на металлическую трубу;

из пластика. В большинстве случаев применяются полиэтилен (ПЭ) или полиэтилен низкого давления (ПНД). Такие устройства преимущественно устанавливаются на полиэтиленовую трубу. Арматура отличается минимальной стоимостью, долговечностью, не подверженностью к коррозии, но может быть установлена исключительно на магистралях с небольшим внутренним давлением.

Арматура из полиэтилена низкого давления

Как правило, материал изготовления седелки аналогичен материалу, из которого изготовлена трубопроводная магистраль.

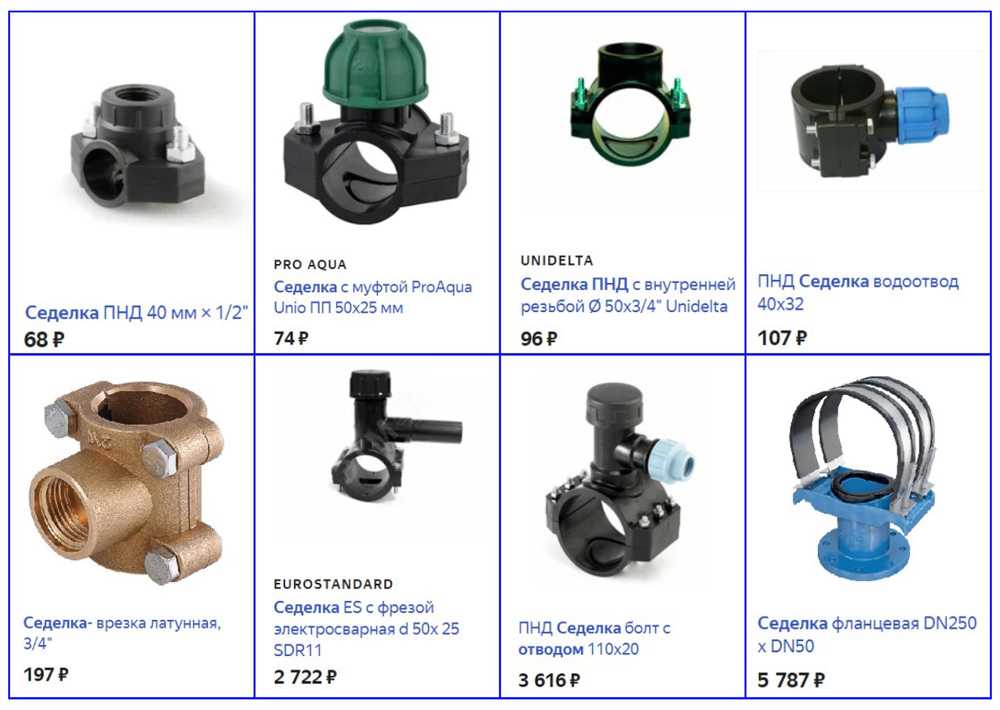

Виды седелок

В зависимости от конструктивного исполнения выделяют следующие виды:

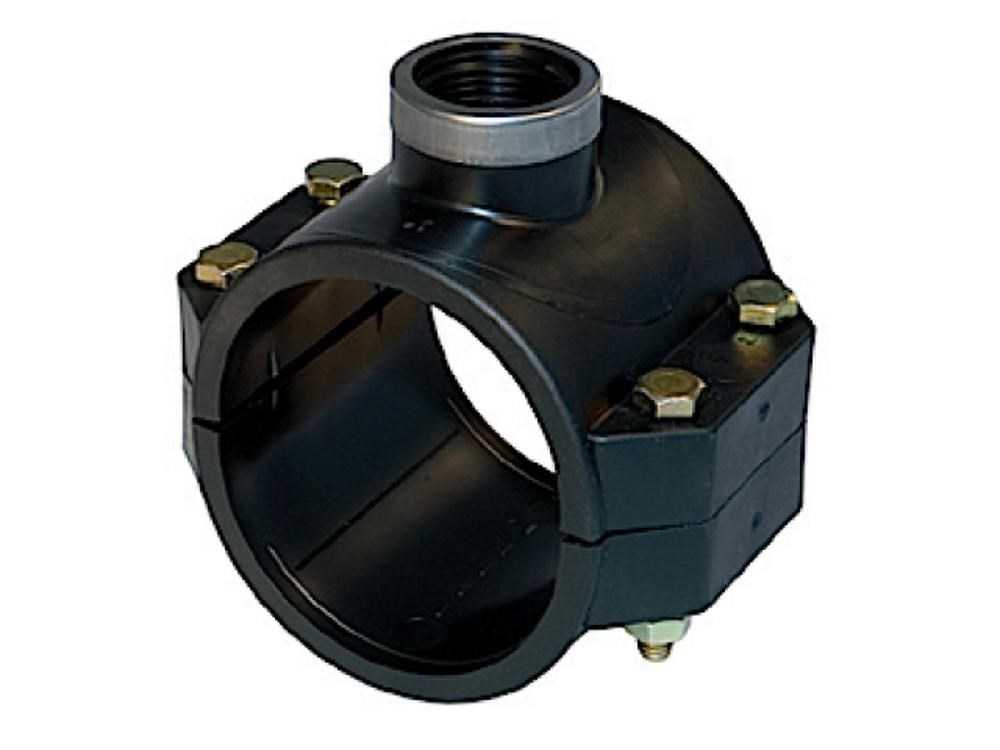

обжимная или компрессионная седелка состоит из двух половинок, соединяемых между собой болтами. Одна часть изготавливается с резьбовым отводом, к которому и присоединяется разветвленная часть магистрали.

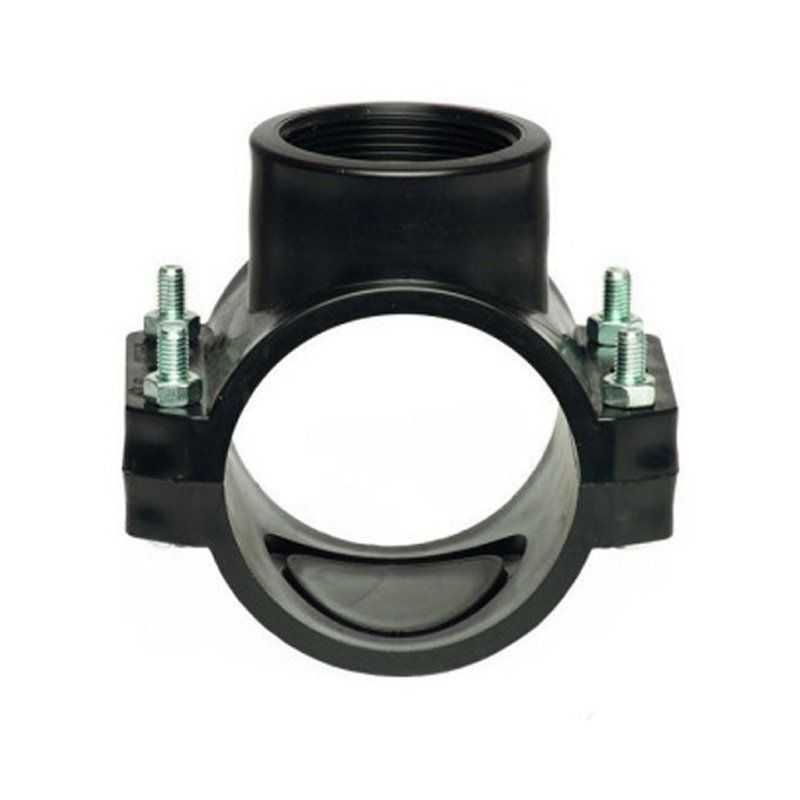

Компрессионная седелка с резьбовым отводом

Компрессионная седелка предназначается для трубопроводов диаметром от 20 мм до 315 мм, находящихся под давлением не более 10 атмосфер. Максимальная температура проходящей среды +40°С.

фланцевая седелка, которая может быть установлена на магистрали с различными техническими параметрами. Основное отличие от обжимного фитинга – способ подключения дополнительной магистрали. При использовании фланцевого фитинга труба подключается к центральной магистрали при помощи фланца;

Фитинг с фланцем для разветвления трубопровода

электросварная седелка устанавливается на ПНД трубы при помощи специального аппарата, позволяющего нагреть спираль для расправления трубы. Такой фитинг отличается большим запасом прочности и может быть установлен на системах, находящихся под давлением до 16 атмосфер;

Устройство для трубопроводов с высоким давлением

седелка типа патрубок-накладка является разновидностью электросварного фитинга. Отличаются разнообразием модельного ряда и более меньшей стоимостью. Установка производится только на неработающий трубопровод;

Седелка для монтажа на недействующий трубопровод

седелка с вентилем. Основное предназначение фитинга – врезка в трубопровод, находящийся под давлением

Вентиль, размещенный на отводе, позволяет контролировать давление в подключаемом трубопроводе, что важно при монтаже систем газоснабжения и водоснабжения

Фитинг с возможностью контролирования давления

Виды седелок

В строительно-монтажной промышленности различают несколько видов седелок для стальной, чугунной или ПВХ трубы.

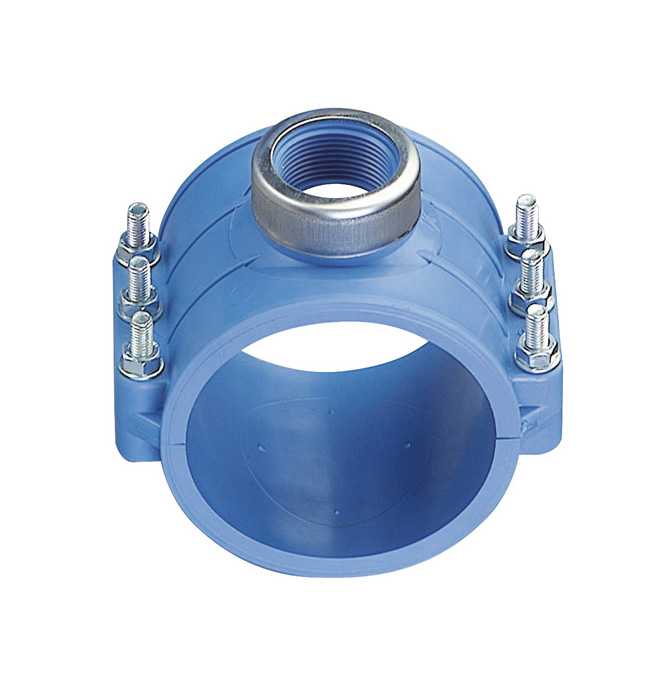

Деталь обжимная в виде хомута

Этот элемент выполнен по типу стального, чугунного или ПВХ кольца, разделенного на две части. При надевании такого элемента на трубу, его составляющие просто плотно стягиваются рабочими болтами. При этом на одной из половин хомута имеется вредное отверстие, через которое можно подсоединить новую ветвь трубопровода. Чаще всего обжимная седелка используется в комплексе с шаровым краном и полимерными фасонными деталями. Наиболее актуальные такие хомуты при разветвлении водопроводной, канализационной или оросительной коммуникации из стали, чугуна, асбестоцемента, поливинилхлорида и др. Герметичность смонтированной детали в этом случае обеспечивает специальная резиновая прокладка. При этом обжимной хомут хорошо работает в условиях температурного показателя до 40 градусов со знаком плюс и при оптимальном давлении в системе до 10 атм. Обжимной элемент для врезки в магистраль выпускается в диаметрах 20-315 мм.

Электросварная седелка с наличием фрезы

Этот тип деталей используется в основном для разветвления полимерной магистрали для водопровода или газа. Принцип монтажа здесь заключается в нагревании специальной спирали, вмонтированной в корпус хомута. При монтаже такая спираль нагревается до нужной температуры при помощи электричества, после чего хомут надевается на трубу и происходит его сцепление с полимером. После остывания седелка и труба представляют собой единое целое. Такой монолитный врез позволяет разветвлять систему с рабочим давлением до 16 атм (для водопровода) и 10 атм (для газа). Герметичность и долговечность такого соединения сомнению не подлежат.

Виды хомутов для крепления труб

Фитинг (седелка) с вентилем врезки

Этот элемент имеет конструкцию стандартного хомута, с той лишь разницей, что в наличии имеется еще и вентиль. Подобный кран позволяет регулировать давление носителя в новой ветке магистрали. Монтаж такой детали происходит по типу обжимной седелки с установкой запорного крана в последнюю очередь.

Для стального или чугунного трубопровода используют фланцевые седелки. Чаще всего фланцевые фитинги применяют в магистралях промышленного назначения, а поэтому диаметр и размеры таких элементов внушительные.

Подключение к магистрали

Наличие газа в квартире или доме значительно облегчает создание комфортных условий проживания. Поэтому этим природным топливом обеспечивается большее количество зданий жилого сектора.

• Для присоединения помещения к трубопроводу, подключения плиты, колонки, газового отопительного котла составляется специальный проект технических условий. Документы для этого проекта могут немного различаться, это зависит от особенностей объекта подключения.
• Компания, являющаяся поставщиком, проверяет предоставленные документы, рассмотрение может длиться один месяц.
• Следующий шаг – непосредственно подключение. Оно проводится квалифицированными специалистами. Устанавливаются счетчики с пломбами, заключается договор на поставку топлива.

Если нужно подключить после отключения из-за долгов, также следует обратиться к поставщику. Но сначала нужно погасить долги. Возможно, одновременно будет проводиться установка счетчика или его замена, сколько стоит работа, нужно узнать у исполнителей.

Как правильно врезаться в водопроводную пластиковую трубу

В вашем частном доме пластиковые коммуникационные системы и им требуется модернизация или ремонт? Выполнить монтаж пластика своими силами несложно, благодаря особенностям этого материала, ведь верно? Но как врезаться в пластиковую трубу, когда она под давлением? И возможно ли это выполнить самостоятельно?

Мы подскажем вам ответы на возникшие вопросы — в статье рассмотрено несколько способов врезки в трубу для организации отвода от уже имеющейся магистрали. Начиная с самого простого — перекрыть трубопровод на время и вставить в нужном месте тройник, вырезав предварительно участок.

Следуя рекомендациям, приведенным в видеосюжетах, можно выполнить большинство работ своими силами, не привлекая квалифицированных специалистов.

Способ #3 — обжимной хомут (накладка)

Помимо электросварной седелки существует ее более простой аналог – накладной хомут. Он состоит из двух раздельных стягиваемых вместе болтами деталей.

Одна для накладки сверху пластиковой трубы, а вторая снизу для притягивания верхней части. Между ними дополнительно вставляется уплотнительная прокладка для предотвращения протечек.

Схема врезки. Количество стягивающих болтов и размеры обжимного хомута зависят от диаметра трубопровода, в который производится врезка

Обычно верхняя и нижняя накладываемые детали в точности повторяют габариты трубы. Но есть и универсальные хомуты, у которых верх сделан небольшим, а вместо низа металлическая полоса для стяжки.

Внешне они напоминают ремонтные аналоги для подсоединения шлангом или закрытия свищей. Только в верхней части у них патрубок для подсоединения отвода.

Хомуты для врезки в пластиковую трубу бывают:

• с запорным краном;
• со встроенной фрезой и защитным клапаном;
• с фланцевым либо резьбовым концом из металла;
• с пластиковым торцом под пайку или склеивание.

Чтобы выполнить врезку, хомут надевается на трубу и фиксируется на ней гайками либо болтами, в зависимости от конструкции. После через имеющийся отводной патрубок производится засверливание. А потом подсоединяется сам отвод от магистрали.

Сверлить трубу, не установив на нее хомут или седелку, не рекомендуется. Можно ошибиться с диаметром сверла и точкой сверления. Лучше всего делать это через патрубок уже установленного для ответвления фитинга.

Так сверло по размерам точно будет несколько меньше внутреннего сечения врезаемого отвода и установлено окажется точно там, где нужно.

Нюансы работ на водопроводе под давлением

Для врезки в напорный трубопровод используются электросварные седелки и хомуты с встроенной фрезой. Она находится в специальном герметичном корпусе насадки.

Для сверления пластика ее зачастую достаточно провернуть шестигранным ключом. Но есть и модели под дрель.

Наличие герметичного ответвления с фрезой внутри гарантирует отсутствие брызг воды в момент просверливания находящейся под давлением трубы

В некоторых подобных конструкциях присутствует встроенный вентиль. Тогда после завершения сверления фреза поднимается, кран закрывается, а насадка со сверлом снимается. Вместо нее монтируется отводная труба.

Применение накладок с внутренней фрезой позволяет врезаться в любые водопроводы

Неважно, под давлением они находятся либо нет. Но стоят такие насадки гораздо дороже обычных хомутов и седелок. Они сильно упрощают процесс врезки, но на них придется потратиться

При этом по герметичности получаемого соединения они не превосходят и не уступают стандартным решениям

Они сильно упрощают процесс врезки, но на них придется потратиться. При этом по герметичности получаемого соединения они не превосходят и не уступают стандартным решениям.

Выводы и полезное видео по теме

Нюансов в подсоединении ответвления к пластиковому трубопроводу существует немало. Различаются и виды пластиков, и фитинги по конструкции, и способы врезки.

Чтобы не допустить грубых ошибок, мы рекомендуем вам просмотреть нижеприведенные видео по этой тематике.

Врезка в трубу из ПНД под давлением с помощью седелки с фрезой:

Особенности монтажа электросварной седелки:

Нюансы врезки в полиэтиленовый водопровод:

Врезаться в существующий пластиковый водопровод приходится нечасто. Но иногда нужно менять трубы, устанавливать счетчики воды либо банально подключать дополнительную сантехнику. Для этого есть несколько различных видов фитингов и технологий врезки.

Для любого случая найдется оптимальный вариант, чтобы монтаж можно было осуществить самостоятельно. Перепоручать эти работы профессиональным сантехникам обязательно только в ситуации подсоединения к общему водопроводу, где требуется проходить предварительные согласования.

Разрешающие документы

Прежде чем начать работу, надо получить разрешение на врезку. Если выполнение врезки проходит без санкций соответствующих инстанций, это грозит штрафом. Чтобы выполнить ввод в магистральный водопровод, надо получить разрешение. Нужны ТУ, план территории, где будут проходить работы, информация о месте подсоединения отвода, диаметре магистрального трубопровода.

Сначала надо обратиться в Центральный Водоканал. Потом заказать проектировщикам выполнение проектно-сметных работ. С этими бумагами надо пойти в СЭС, чтобы оформить проект. Потом пишут заявление, чтобы выдали разрешение на врезку в магистральную систему.

Осуществлять работу должны профессионалы. Бывают случаи, когда врезка запрещена. Это случается, если подсоединились к линии без установки счетчика, у отводной ветки диаметр больше, чем у магистральной, или отсутствует подключение к централизованной канализации.

Изготовление хомута из подручных материалов

Если появилась течь в системе водоснабжения, а под рукой нет набора бандажей, или они не подходят по диаметру, нужно срочно принимать меры для ликвидации протечки с помощью подручных материалов.

Водопроводные магистрали можно перекрыть следующим образом:

1. Нужно вырезать кусок тонкой резины. Подойдет велосипедная старая шина, резиновые перчатки, эластичный бинт. Ширина должна быть такая, чтобы с двух сторон от места протечки резина закрывала по 3 см площади. Наложить резину на трещину.
2. Взять гибкую проволоку и обмотать резину, сильно прижимая резину, чтобы не отошла.
3. Сверху обмотать соединение скотчем, захватывая трубу по краям.

Намотка проволоки нужна для того, чтобы конструкция выдерживала давление. Используют холодную сварку, но для этого придется перекрывать воду в стояке, так как вещество плохо соединяется с металлом во влажной среде. После полимеризации и нанесения сверху можно обмотать резиной, чтобы снизить риск повторной трещины.

Для ремонта водопроводных магистралей изготавливают хомуты из марлевого бинта и цементного раствора. Бинт погружают в раствор и наматывают на участок трубы в 3 – 4 слоя по спирали. Пользоваться трубопроводом разрешено после высыхания цемента – через сутки.

Эпоксидная смола и эластичный бинт также перекрывают течь в магистрали. Место работы перед этим зачищают и обезжиривают. Послойно наносят эпоксидную смолу, сверху наматывая бинт – так несколько раз. Высыхание занимает около 1,5 суток, после чего можно включать воду.

Работа с полимерной арматурой

Выполнить врезку в полимерную трубу еще проще. Один из способов и вовсе не требует сложного и максимально точного разрезания трубопровода. Это особо актуально при необходимости врезки пластиковых элементов больших диаметров, которые под действием врезки могут деформироваться.

Врезка с установкой патрубка

Для реализации этого способа необходимо заранее приобрести в строительном магазине отрез трубы, оснащенный патрубком. Диаметр заготовки должен соответствовать сечению трубы водопровода.

Из приобретенной заготовки вырезают патрубок такой формы, чтобы один его торец был оснащен элементом типа «пол-трубы», основная задача которого – обеспечивать перекрытие места будущей врезки

Изготовленная заготовка будет создавать как бы вторую стенку трубы. В зафиксированной на трубе заготовке просверливают корончатым сверлом отверстие, диаметр которого соответствует размеру патрубка.

На внутреннюю поверхность монтируемого фланца наносят жидкий силиконовый герметик. Этим же составом покрывают область вокруг отверстия, не доходя до линии среза на 1 см. Подготовленный фланец монтируют на трубу.

Чтобы подтянуть края на обе стороны, дополнительно используют два крепежных элемента

Затягивать их стоит очень осторожно с тем, чтобы не выдавить герметик из-под фланца. Остатки выступившего наружу клея снимают салфеткой. Если приходится осуществлять врезку на пластиковом трубопроводе, давление системы которого минимально, вместо хомута можно смело использовать широкую строительную изоленту

Если приходится осуществлять врезку на пластиковом трубопроводе, давление системы которого минимально, вместо хомута можно смело использовать широкую строительную изоленту.

Монтаж адаптера и седелки

Для герметичного и при этом быстрого подсоединения трубопровода удобно использовать готовые элементы:

• Адаптеры – применяют для врезки труб D 100-110 мм.
• Седелки – выбирают для врезки тонких труб D 32-40 мм.

Седелки представляют собой состоящие из двух частей обжимные конструкции, которые удобно устанавливать при необходимости врезки на не отключенную систему.

В продаже встречаются современные модели устройства, оснащенные нагревательной спиралью и режущей фрезой, с помощью которой проделывается отверстие.

Для задания необходимой точности параметров сварки необходимо при проведении процедуры ориентироваться на расположенный на корпусе детали штрих-код

Врезаться в трубу с помощью адаптера довольно просто. Работу выполняют в несколько этапов:

1. Если труба подключена к коммуникациям, перекрывают воду в системе.
2. В нужном месте с помощью электродрели, оснащенной коронкой, проделывают подходящее отверстие.
3. На подготовленный участок устанавливают адаптер, не забывая проложить уплотнитель из мягкой резины.
4. Затягивают конструкцию болтами.

Если в конструкции врезаемого элемента не предусмотрены болты, для фиксации применяют строительный герметик. Для этого состав наносят на обезжиренную поверхность. Гайку аккуратно затягивают, а выступившие излишки средства удаляют.

Технологии врезки веток трубопровода в пластиковую водопроводную магистраль посвящена эта статья, которую мы рекомендуем к ознакомлению.
