Тютелька в тютельку: соединение пластиковых канализационных труб

Как соединять канализационные трубы

Как соединяют канализационные трубы из ПВХ и в чем их преимущество

Основной материал, используемый для изготовления канализационных труб — ПВХ. Особенность этого материала заключается в размягчении. При воздействии высоких температур он становится мягким, но при охлаждении — возвращается к своему прежнему состоянию. Сейчас практически не используются металлические трубы, ведь по своим характеристикам они очень сильно уступают пластиковым. Перед тем, как соединять канализационные трубы, определите основные аргументы в пользу последних:

  • отсутствие вероятности повреждений коррозией. Не нужно тратить средства и время на то, чтобы изолировать трубы, которые будут укладываться под землю;
  • устойчивость к воздействию химических веществ и агрессивных сред;
  • высокая пропускная способность из-за гладкой внутренней поверхности;
  • легкость пластиковых труб;
  • удобство при монтаже, возможность соорудить трубопровод любой конструкции;
  • продолжительный термин эксплуатации. Такие трубы могут оставаться исправными на протяжении целого века.

Единственное, что является недостатком ПВХ — ограничения по пропускной способности, но этот момент можно решить, подбирая трубы большего диаметра. Он поддается для формирования элементов разной конфигурации. Строго определенный диаметр и длина каждого элемента упрощает процедуру подбора деталей.

Важную роль в процессе соединения труб домашней канализации играют фитинги, представляющие собой соединители. Они помогают получить герметичную конструкцию, не пропускающую неприятный запах и влагу. О замене и ремонте таких элементов вам не придется думать очень долго.

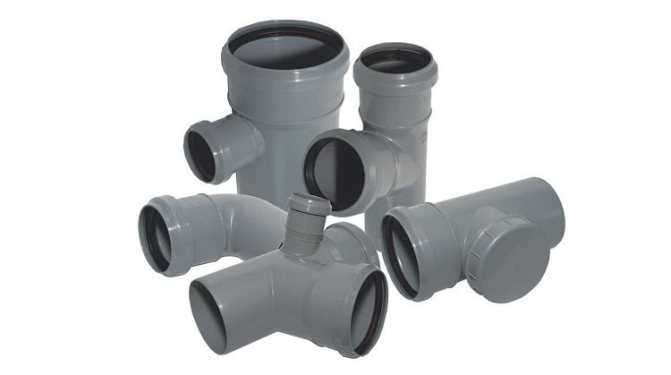

Для соединения труб из ПВХ применяют разнообразные фитинги

Виды канализационных труб и их соединения

Если раньше канализационные трубы производились только из металла, то сейчас на рынке можно найти не только, как раньше, чугунные, но и пластиковые и керамические.

Керамические канализационные трубы изготавливаются диаметром от 150 до 600 мм и в основном используются во время обустройства наружной канализации. Основным достоинством является высокая устойчивость керамики к действию агрессивных грунтовых вод. Использование керамики в бытовом строительстве не распространено. Ну а что касается соединения керамических канализационных труб, то оно похоже на соединение металлических чугунных.

Самые популярные на сегодняшний день пластиковые трубы производятся из полиэтилена низкой и высокой плотности, полипропилена и поливинилхлорида. Их легко монтировать, имеют легкий вес, а также высокую механическую прочность и устойчивость к коррозии. Они могут быть предназначенными, как для внутреннего, так и для наружного монтажа. Они будут отличаться не только своим диаметром, но и расцветкой. Для наружных работ они будут оранжевого цвета, а для внутреннего – серого. Они наиболее часто используются в бытовом строительстве. Из них сооружаются сливы как на кухнях, так и в санузлах и ваннах. К слову, вам рано или поздно придется столнуться с засором в раковине. А как прочистить раковину на кухне или ванной вам поможет разобраться статья на нашем сайте.

Сейчас на рынке можно найти и стальные канализационные трубы. Но они достаточно редкий гость в строительстве, так как имеют невысокую степень устойчивости к коррозии и подвергаются воздействию грунтовых вод.

И в завершение разбора вида канализационных труб традиционные чугунные. Они обладают великолепными параметрами по механической прочности и степенью устойчивости к коррозии.

Ну а что же по поводу того, как соединить канализационные трубы? Соединение может быть осуществлено с помощью сварки или склеивания. Если у вас есть желание сделать разборную канализационную систему, то соединять можно с помощью фитингов или с помощью фланцев. Так, фланцевые соединения используются на трубах больших диаметров, потому что их неудобно будет соединять резьбовым соединением. Ниже мы еще разберем какой из этих способов соединения лучше всего подойдет для чугунных или ПВХ.

Стыковка труб разъемным методом

Такие соединения классифицируются на фланцевые и муфтовые. Для пластиковых труб лучше применить первый вариант. Чтобы достичь отличной герметичности, в разъемных соединениях лучше использовать крепежи из чугуна и прокладки из резины.

Разберем поэтапно, как правильно соединить трубы канализации с помощью фланцев:

  1. Обрезать трубу очень ровно, без фасок.
  2. Надеть на срез свободный фланец.
  3. Вставить прокладку, на 10 см выступающую от линии среза.
  4. Наложить на нее фланец и соединить с ответными фитингами.
  5. Закрепить болтами.

В ходе ремонта или установки напорных/безнапорных систем применяют муфтовые соединения.

Чтобы система функционировала безаварийно, нужно:

  1. Прежде чем соединить трубы между собой, срезать их концы под 90̊.
  2. Приложить муфту к месту стыка так, чтобы тот располагался как раз посредине соединителя.
  3. Сделать на трубах отметку о расположении муфты.
  4. Обработать специальной смазкой концы труб и фитинг изнутри.
  5. Вставить одну из труб в муфту до упора.
  6. Состыковать трубы без перекоса, чтобы получилась единая ось.
  7. Надвинуть муфту на вторую трубу до предварительно сделанной пометки.

Данный разъемный метод очень удобен при разборке в случае необходимости трубопровода

Когда выполняется сборка, большое внимание уделяется герметике соединения

ЧИТАТЬ ТАКЖЕ: Труборез для полипропиленовых труб — виды, критерии для покупки

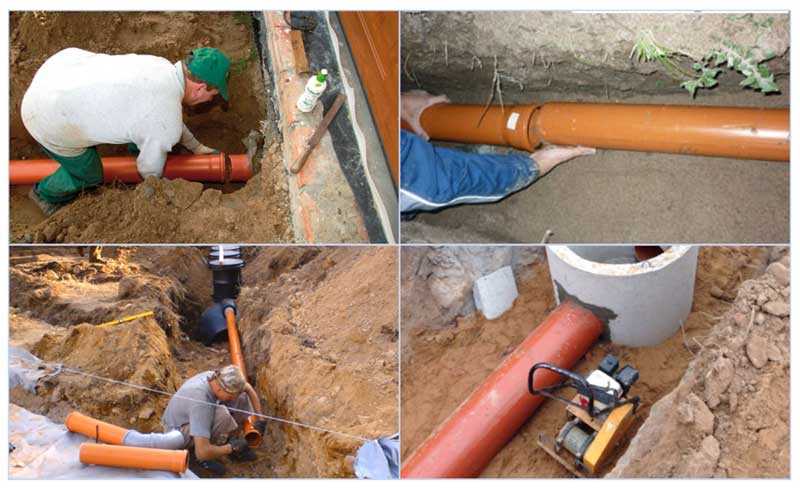

Сборка канализационной системы

Завершив демонтаж, пришло время разобраться в том, как монтировать канализационные трубы. Весь план работы выглядит следующим образом:

  1. Сделайте разметку осей трубопровода;
  2. Установите крепления канализации;
  3. Соберите отдельные узлы канализации из патрубков и труб;
  4. Проверьте горизонталь и вертикаль будущей системы;
  5. Соберите отдельные узлы в единую систему, скрепляя сварным или компрессионным фитингом.

Среди прочего стоит помнить основные правила:

  • Сборка канализационных труб начинается с подключения раструба первого элемента к тройнику общедомового стояка;
  • Не забывайте закреплять элементы канализации к стенам или полу;
  • Используемые трубы и фитинги не должны иметь каких-либо дефектов;
  • Делая раструбное соединение, не вставляйте узкий конец трубы до конца, ведь, нагреваясь, труба начнёт расширяться, что приведёт к дополнительным нагрузкам на соединение;
  • Обязательно соблюдайте требования к уклону канализационной трубы.

  1. Если вы используете длинные трубы (от 3 м), то рекомендуем воспользоваться специальными компенсационными муфтами, которые снизят давление труб на соединения в нагретой системе;
  2. Чтобы достичь максимальной герметичности соединения, можно использовать герметик, однако наносить его нужно строго снаружи трубы, а не внутри;
  3. Пластиковые трубы создают много шума, что особенно заметно при расположении стоков возле спальни. Минимизировать шум можно специальной изоляцией, обвернув ею трубы.

Заключение

Как видите, установка канализационных труб – ответственное и сложное дело, однако, следуя инструкции, вы легко с ним справитесь. Напоследок также стоит сказать, что готовую систему лучше проверить до подачи воды: наберите воду в вёдра, после чего, резко вбросьте её в канализацию, если где-то вы обнаружили подтёки, то место необходимо снова пересобрать.

Как стыковать канализационные трубы?

Все доступные на сегодня методы монтажа коммуникаций условно делятся на две группы:

  • разъемные;
  • неразъемные.

В первом случае возможен демонтаж трубопровода. Чтобы соединить участки коммуникаций, используют муфты и фланцы. Дополнительные элементы должны соответствовать трубам по размеру. Учитывать следует наружный диаметр. Муфта надевается на участки изделий, края которых обрезаны под углом 90°. Центр этого элемента должен совпадать с линией стыка коммуникаций. При фланцевом способе монтажа используется болтовое крепление.

Соединять канализационные трубы можно и неразъемным методом. В данном случае используются следующие варианты монтажа участков трубопровода:

  • раструбное соединение;
  • сваривание, применяют специальное оборудование (паяльник для работы с пластиком);
  • клеевое соединение;
  • установка фитингов.

Первый из вариантов не требует применения дополнительных элементов. При монтаже пластиковых изделий по такой технологии используется только резиновая прокладка. Дополнительно место стыка может быть обработано силиконовым герметиком.

Если был выбран метод сварки, в этом случае с помощью специального оборудования нагретые торцы прижимают друг к другу. Данный вариант может быть реализован путем соединения изделий встык и посредством электросварной муфты. При нагреве до предельных температур поливинилхлорид теряет свойства, размягчается, становится пластичным.

Если в этот момент произвести соединение, торцевые участки коммуникаций будут надежно зафиксированы, т. к. они спаиваются. Когда трубопровод остынет, он станет цельным. Демонтировать его уже не удастся, не повредив трубу.

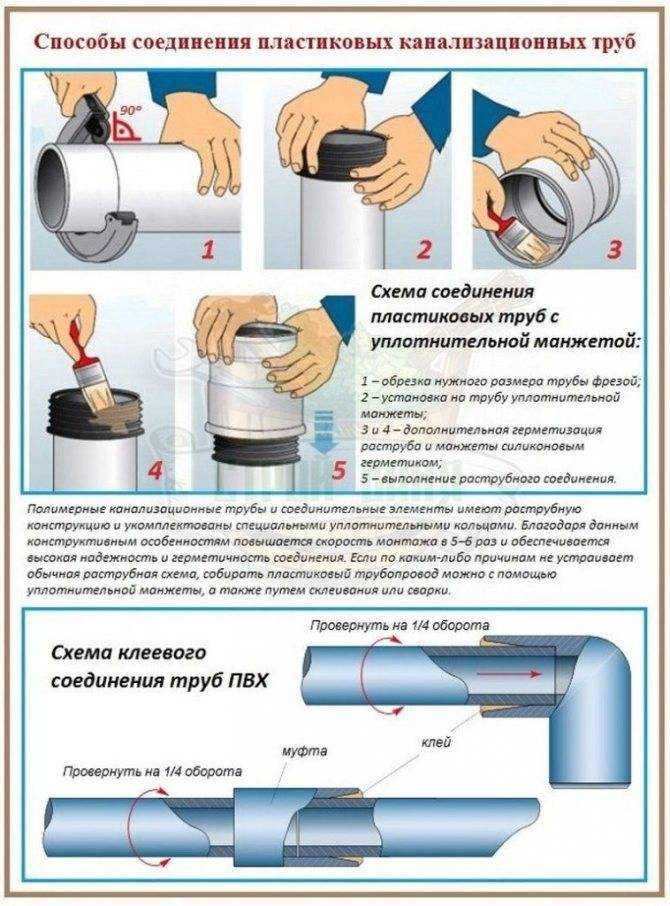

С помощью клея

В основе метода — взаимное проникновение полимера на молекулярном уровне. Клеевое соединение пластиковых канализационных труб предполагает необходимость использования специального клеящего состава. При нанесении он меняет структуру поливинилхлорида, что позволяет надежно соединить элементы трубопровода. Демонтаж на этом участке выполнить не получится, придется резать коммуникации. Инструкция по установке:

  1. Торцевые участки зачищают: удаляют заусенцы, шлифуют. В данном случае действует правило: чем ровнее края, тем лучше прилегают трубы друг к другу, а значит, получится достаточно прочный стык.
  2. Для повышения надежности соединения трубы очищают от загрязнений. Если на поверхности останется пыль или же более крупные фракции, качество адгезии ухудшится. В результате могут появиться протечки спустя некоторый период эксплуатации.
  3. Подготовленные коммуникации нужно обезжирить. При этом участки, на которые будет наноситься клеящий состав, обрабатывают растворителем.
  4. На последнем этапе выполняется соединение изделий. После нанесения клея торцы плотно прижимают друг к другу. Через некоторое время состав просохнет, на шовное соединение наносят силиконовый герметик.

Такая технология часто используется при монтаже трубы канализационной по раструбному методу. Нужно помнить, что клеящий состав, с помощью которого выполняется монтаж коммуникаций ПВХ, содержит летучие вещества. После нанесения на поверхность труб он стремительно теряет свойства, поэтому необходимо выполнить монтаж участков трубопровода как можно быстрее. На это отводится 1,5 минуты.

При помощи фитингов

Приобретать специальное оборудование (паяльник для соединения ПВХ-изделий) не всегда целесообразно, особенно если выполняется внутренний монтаж трубопровода в квартире или частном доме. Количество швов при этом небольшое, а значит, можно использовать более простой способ — фитинги для канализации. Соединительные элементы представлены двумя видами:

  • литые;
  • компрессионные.

Cуществует большое количество исполнений, отличных по конфигурации: крестовина, тройник, отвод, прямая и переходная муфта, ревизия. Для соединения с помощью фитингов используется только резиновый уплотнитель. Его закладывают внутрь раструба. Когда трубы соединяются, поливинилхлорид обрабатывают герметиком по шву.

Как соединить канализационные трубы: разъемные методы

Разъемные соединения могут быть фланцевыми или муфтовыми. Для ПВХ труб лучше подойдет первый способ. Герметичности своими руками помогает добиться использование чугунного крепежа и резиновой прокладки. Работы состоят из таких этапов:

  • обрезание трубы. Важен идеально ровный срез. Фаска не делается;
  • одевание свободного фланца на срез;
  • вставка резиновой прокладки. Она должна выступать на 10 см от среза;
  • накладывание фланца на прокладку и соединение с ответными фланцами;
  • закрепление болтов.

Муфтовые соединения используются во время проведения ремонтных работ или при монтаже безнапорных и напорных систем. Для качественной работы системы необходимо:

  • концы элементов, которые планируется соединить, срезают под прямым углом;
  • прикладывать муфту к месту совмещения нужно таким образом, чтобы ее центральная часть была на стыке труб;
  • на трубах делается отметка, соответствующая положению муфты;
  • муфту изнутри и концы труб обрабатывают специальной смазкой;
  • одна из труб вставляется в муфту до предела;
  • трубы необходимо установить таким образом, чтобы ось оказалась единой;
  • на вторую трубу муфта надвигается до сделанной ранее пометки.

Этот метод позволяет при необходимости разобрать трубопровод, но при его монтаже стоит уделять внимание герметичности соединения

Чтобы сделать соединение разъемным, можно использовать муфты или фланцы

Как соединить пластиковые трубы без паяльника

В серии предыдущих статей, мы уже рассматривали достоинства инженерных коммуникаций, изготовленных на основе пластиковых труб. И знакомились со стандартной методикой сваривания представленных комплектующих (при помощи паяльника).

Однако, учитывая пожелания наших читателей, мы хотели бы сегодня поговорить о том, как соединить пластиковые трубы без паяльника.

Когда может возникнуть необходимость подобного соединения

По большому счету выполнять пайку пластиковых труб следует лишь с применением специального паяльника. Но в определенных ситуациях допускается использовать и альтернативные варианты:

  • При выполнении локальных работ (где требуется пайка 2 — 3 стыков);
  • При восстановлении инженерных коммуникаций (например, для врезки нового сегмента трубопровода или монтажа прибора учета);
  • При изготовлении инженерных коммуникаций из пластиковых труб на неответственных объектах (система полива и т.п.);
  • Для сооружения поделок из пластиковых труб своими руками.

Достоинства и недостатки сваривания труб без сварки

Если говорить о преимуществах предлагаемого метода, то в первую очередь следует выделить низкую стоимость монтажных работ, а также отсутствие необходимости заготовки дорогостоящих инструментов.

Плюс ко всему, за счет иного подхода к технологии, без паяльника можно стыковать трубопроводы с различными диаметрами (включая даже весьма большие).

Тогда как минусов у данного метода стыкования значительно больше:

  • Сложность стыкования труб в техническом плане (требуются подручные средства);
  • Велика вероятность получения плохого соединения ввиду отступления от стандартной технологии;
  • Ограниченные возможности альтернативного метода соединения (можно повредить существующие элементы отделки).

То есть перед тем как принимать решение о соединении пластиковых труб без паяльника, оцените все возможные последствия, и только после этого приступайте к работе.

Спаять пластиковые трубы поможет газовая горелка

Если рассматривать детально физику процесса сваривания пластиковых трубопроводов, то она заключается в том, что перед соединением оба свариваемых элемента разогреваются до температуры достаточной для размягчения материала (при помощи специального паяльника).

И после этого элемент с меньшим диаметром (труба) утапливается во внутреннюю полость элемента с большим диаметром. При этом размягчённый под воздействием высоких температур пластик заполняет все зазоры в соединении, за счет чего и обеспечивается требуемая герметичность.

Ну а для придания механической прочности месту стыкования достаточно того чтобы материал отвердел в процессе естественного остывания до температуры окружающей среды.

В нашем же случае (при отсутствии специального паяльника) можно воспользоваться альтернативным источником тепла – газовой горелкой. Тем более что сегодня газовые горелки под баллончик и сами баллончики с газом (пропан-бутан, изобутан-бутан) отличаются небольшой ценой и предлагаются в широком ассортименте.

Технология сваривания пластиковых труб без паяльника

Сводится к тому, что свариваемые элементы разогреваются не при помощи электрического паяльника, а за счет пламени газовой горелки. Ввиду чего подобная технология предполагает следующее:

  1. Производится механическая подгонка соединяемого участка. Для чего подбираются трубы и фитинги соответствующего диаметра, и проверяется их возможность взаимного соединения.
  2. Осуществляется очистка стыкуемых узлов от возможных загрязнителей и делается ровный рез на трубопроводе;
  3. Маркером на трубопроводе делается отметка (на удалении 25мм от торца), которая будет указывать на ограничение при вводе трубы в тело фитинга при спаивании;
  4. При помощи газовой горелки свариваемые элементы (фитинг и участок трубы) одновременно и равномерно прогреваются до температуры близкой к температуре плавления;
  5. Стыкуемые элементы вводятся друг в друга (до ранее проставленной метки) и оставляются без механических воздействий до момента полного остывания поливинилхлорида.

На этом процесс соединения пластиковых труб без паяльника считается завершенным и перед окончательной эксплуатацией изделий достаточно будет лишь удостовериться в герметичности места стыкования (путем подачи воды).

Альтернативные методы пайки труб без паяльника

Также сваривание пластиковых инженерных коммуникаций может осуществляться за счет введения в место взаимного стыкования, специальной клеящей пасты (действует по принципу холодной сварки) либо паяльной ленты. Однако ввиду низкого качества получаемого таким образом соединения прибегать к подобным методикам лучше не стоит. И при необходимости воспользоваться вышеописанным методом.

Общие правила

Если решается вопрос, как соединить канализационные трубы ПВХ между собой, нужно изучить рекомендации по монтажу. Правила разработаны с учетом тонкостей эксплуатации коммуникаций. Они являются общими для труб из разных материалов:

При монтаже внутренней канализации изделия с раструбом устанавливают так, чтобы уширение на одном конце было направлено в сторону, противоположную току воды. Это делается во избежание образования засоров. При прокладке трубопровода обеспечивают небольшой уклон. Значение этого параметра зависит от типоразмера коммуникаций. Например, для изделий диаметром 50 мм обеспечивают уклон 0,035. Чем крупнее размер коммуникаций, тем меньше делается уклон. Так, для труб диаметром 100 и 150 мм значение данного параметра уменьшится, соответственно, до 0,02, 0,008. Для стыковки участков трубопровода используют фасонные элементы. Благодаря им появляется возможность изменить направление коммуникаций, сделать наклон или поворот. Если выбраны трубы из поливинилхлорида, монтаж внатяжку, с изгибами делать запрещено. При нагреве это приведет к деформации изделий. Если нужно делать поворот, используют косые тройники, полуотводы. Выводящие элементы в этих фитингах располагаются под углом 30-45°, что исключает образование засоров, переполнение и деформацию трубы при залповом сбросе. Прочистка коммуникаций на этих участках тоже выполняется без лишних затруднений. Это обусловлено тем, что при введении в трубу канализационный трос будет продвигаться только по направлению движения стоков. На участках, где устанавливаются разные фитинги, используют хомуты. Они увеличивают надежность крепления соединительных элементов в местах, где нагрузка на коммуникации повышена. При прокладке горизонтального трубопровода, который характеризуется большой протяженностью, используют дополнительные элементы крепления: хомуты, подвесы, опоры. Их устанавливают с шагом, равным 8-10 диаметрам коммуникаций. Если этого не сделать, вскоре после начала эксплуатации трубопровод провиснет. На данном участке возрастет вероятность образования засоров. При монтаже вертикально ориентированного трубопровода тоже следует использовать дополнительные элементы крепления. В данном случае применяют исключительно лишь хомуты

Важно обеспечить надежную фиксацию, поэтому крепеж должен охватывать трубу по всей длине окружности. Причем необходимо устанавливать хомуты на участке раструбного соединения. Шаг в данном случае не соблюдается

Если нужно соединить участки трубопровода из разных материалов, например ПВХ и чугун, следует учитывать отличия по степени прочности и кольцевой жесткости. Для этого применяют специальные фитинги. Запрещено выполнять монтаж по методу чеканки. Если помещение характеризуется сложной конфигурацией или нет возможности проложить прямолинейный трубопровод, нужно помнить, что количество поворотов должно быть минимальным, особенно если используется прямоугольное колено. Это увеличит вероятность образования засоров, приведет к разрушению трубопровода

Шаг в данном случае не соблюдается. Если нужно соединить участки трубопровода из разных материалов, например ПВХ и чугун, следует учитывать отличия по степени прочности и кольцевой жесткости. Для этого применяют специальные фитинги. Запрещено выполнять монтаж по методу чеканки. Если помещение характеризуется сложной конфигурацией или нет возможности проложить прямолинейный трубопровод, нужно помнить, что количество поворотов должно быть минимальным, особенно если используется прямоугольное колено. Это увеличит вероятность образования засоров, приведет к разрушению трубопровода.

Чтобы избежать ошибок, можно предварительно посмотреть видео о схеме соединения канализационной трубы.

Когда требуется подобное соединение

Отдельные участки системы канализации из железа убирают в ряде случаев:

  1. Образование течи вследствие продолжительной эксплуатации или разрыв коммуникаций из-за воздействия ударных нагрузок.
  2. Капитальный ремонт объекта. Меняют всю сантехнику, но на некоторых участках оставляют металлические конструкции ввиду сложности обеспечения доступа к ним или по причине их хорошего состояния.
  3. Организация автономной системы отвода стоков на участке. Выполняют разводку труб из пластика от металлических коммуникаций внутри дома до септика, расположенного на некотором удалении.
  4. Обновление системы канализации. Цели — облегчение обслуживания, повышение скорости оттока загрязненной воды, необходимость замены металлических элементов с шероховатыми внутренними стенками на пластиковые аналоги с гладкой поверхностью.

Переходники для разных материалов

С несовпадением материалов приходится сталкиваться довольно часто. Например, пластиковая труба и чугун. Справится с такой проблемой очень сложно.

Причин несовпадения материалов трубопровода, может быть несколько:

  • Хочется сэкономить на определенном участке магистрали;
  • Применение новых технологий;
  • Невозможно купить деталь из нужного материала.

К примеру, работающая система водоснабжения была смонтирована много лет назад. Трубопровод был изготовлен из стали.

Чтобы провести модернизацию конструкции, и заменить стальные трубы полипропиленовыми, понадобятся переходники. С их помощью можно будет осуществить соединение различных материалов. Они выполняют соединение любых материалов, между собой. К примеру, резьбовой переходник, дает возможность соединить полипропилен со стальными деталями. Одна часть оборудована латунной резьбой, а друга пластиковой. Иногда вместо такой резьбы переходник оборудуется специальным концом для сварочных работ.

Действия, которые необходимо сделать до начала работ

Монтаж инженерной системы и в частности соединение деталей
требует исполнения следующих действий:

  1. Прорисовка чертежа, в котором обязательно необходимо учесть все объекты, нуждающиеся в подключении.
  2. Выбор точек соединения стояка и отводящих труб. Именно в эти места и устанавливаются фитинги.

Важно помнить, что для проведения канализации применяются трубы
с диаметром 50 и 110 миллиметров. С помощью первого варианта выполняется канализационные соединения
для бытовых приборов, душевой кабины и умывальников

Специалисты не рекомендуют приобретать материал с большим
запасом, так как
соединяются канализационные пластиковые трубы очень легко, и испортить
полимерные изделия практически невозможно.

Для увеличения эксплуатационного срока коммуникации следует обратить внимание на несложные правила:

  1. Соблюдение при монтаже параметра наклона деталей. Это
    позволит с максимальной скоростью выводить воду из системы. Уклон
    рассчитывается с учетом того, что на каждый метр трубы снижение не было больше
    2-3 сантиметров.
  2. Монтаж канализационной системы собственными силами должен
    начинаться от сантехники или бытовых приборов по направлению основного стояка.
    Таким образом проход жидкости не осложняется стыками.

Отвод канализационный правила монтажа

Рис. 10 Монтаж изделий в канализационные коммуникации

Монтаж кранов в канализацию осуществляется колокольным способом и состоит из нескольких простых операций:

Труба ПВХ, из которой будет выходить леска, нарезается на необходимое расстояние при помощи болгарки или ножовки по металлу. В этом случае необходимо следить за тем, чтобы разрез был строго перпендикулярен центральной оси. Для этого можно использовать обернутый вокруг трубки лист бумаги и заклеенный скотчем или клеем по краю, после чего делается надрез строго по линии.
После резки внутренний край трубы очищается от заусенцев, снаружи делается скос под углом 15 градусов напильником, шлифовальной машиной или наждачной бумагой

В этом случае следует обратить особое внимание на внутреннюю часть – волокнистые сточные воды могут налипнуть на мельчайшие заусенцы, что в свою очередь приведет к засорению канала.
Аналогичным образом подготавливается поверхность внешнего края загиба, который будет вставлен в следующую трубу: она скошена под углом 15 градусов.
После обработки концы трубки и ответвления покрывают технической смазкой или мыльной водой, затем монтируют поворотную секцию, вставляя ответвление в трубы.

Способы соединения

Есть несколько вариантов монтажа пластиковых труб:

  • в раструб;
  • с помощью клея;
  • сварка;
  • фитингами.

Все эти способы обеспечат долговечное, герметичное и надежное соединение. Теперь разберем их подробнее.

Видео: Как легко стыковать канализационные трубы и другие советы по укладке канализации

В раструб

Это самый простой, а поэтому и самый популярный вариант. Работа делится на несколько этапов:

  1. Раструб и конец трубы очищаем от пыли и грязи.
  2. Проверяем наличие резинового уплотнителя, которое обеспечивает герметичность.
  3. Трубу смазываем силиконовой смазкой и вставляем в раструб. На трубе необходимо заранее сделать отметку обозначающую глубину введения.
  4. Аккуратно вытягиваем трубу назад на 1 см ориентируясь по отметке.

За счет сжатия конца трубы резиновым кольцом раструба достигается герметичность соединения.

На заметку!

Силиконовую смазку можно заменить мылом или любым моющим средством. Трубы отрезают ножовкой с мелким зубом.

С помощью клея

Этот, не менее простой, способ используется для монтажа ПВХ труб. Для таких соединений используется специальный клей. Работа проходит следующим образом:

  • Склеиваемые поверхности зачищают и обезжиривают.
  • На подготовленную поверхность наносят клей.
  • Трубы вставляют друг в друга и удерживают их в таком положении 1 минуту.
  • Для увеличения герметичности стык труб промазывают еще одним слоем клея.

На заметку!

Процесс склеивания не должен превышать 1 — 2 минуты, так как на воздухе клей теряет свои свойства.

Сварка

Следующий вариант соединения – сварка. Для этого необходимо будет приобрести специальное оборудование с помощью которого происходит разогрев пластика. Трубы, нагретые до температуры при которой пластик начинает плавиться, прижимают друг к другу на несколько минут.

После полного остывания, получается монолитное соединение, отличающееся повышенной герметичностью. Минусом такого способа является необходимость покупки специального оборудования, которое довольно дорогостоящее.

При помощи фитингов

Соединить пластиковые трубы можно и специальными фитингами. Этот способ часто применяется при необходимости одного — двух соединений в трубопроводе небольшого диаметра. Так же такой способ популярен и при соединение . Для проведения монтажа на трубопровод устанавливают муфту с резиновой прокладкой.

Как соединить металлические канализационные трубы

Соединять металлические канализационные трубы можно используя один из этих способов – сваркой и монтажом в раструб. Установка в раструб, обычно, используется, когда происходит соединение чугунных, в то время, как сварные соединения применяются во время соединения стальных.

Соединение чугунных труб

Как уже упоминалось ранее, их соединение происходит с помощью раструбов. Последовательность подобного монтажа следующая:

  1. Ту сторону чугунной трубы, которая без раструба, нужно вставить в раструб уже поставленной.
  2. Зазор между внутренними краями раструбами и смонтированной хвостовой стороной трубы следует уплотнять льняной паклей. Для этого подготовленной специальной деревянной лопаткой, ударяя по ней молотком, забиваете в зазор раструба, намотанный первый слой пакли. Во время работы нужно следить, чтобы во время заполнения зазора пакля не проникла вовнутрь трубы, т.к. это со временем приведет к появлению засоров. К завершению работы паклей должно быть забито 2/3 полости раструба.
  3. Тот пространство, которое осталось после уплотнения паклей следует заполнять уплотнителем без каких-либо пропиток.
  4. Следующим этапом будет заполнение цементным раствором, который готовится в пропорции 9 к 1 (9 – цемента, 1 – вода). Полученный раствор требуется утрамбовать с усердием в раструбе, а после этого накрывать увлажненной тряпкой. Мокрая тряпка нужна для того, чтобы во время высыхания цемента в нем не появлялись трещины. Кроме цементного раствора можно применять битумную мастику, асбестоцементную смесь или силиконовый герметик.

Этот способ применяется для соединения чугунных конструкций друг с другом, но встречаются такие ситуации, что необходимо соединить чугунную с пластиковой. В подобных ситуациях следует применять специальные муфты и переходники. Они предназначены для соединения канализационных труб различного диаметра или выполненных из различных материалов.

Для того, чтобы сделать качественный переход из чугунной в пластиковую, следует внутреннюю поверхность раструба чугунной тщательно очистить и вытереть, а после этого нанести на нее силиконовый герметик. После этого герметик нужно наносить еще и непосредственно на переходник, а затем уже вставлять в раструб переходник. Герметичным это соединение станет тогда, когда герметик полностью застынет.

Соединение металлических канализационных труб видео:

Соединение стальных труб

Когда требуется выполнить соединение стальных конструкций, то применяется сварка. В этом случае важным моментом будет качественное и профессиональное выполнение работы с учетом всех особенностей процесса. Но даже если вы решите сделать все своими руками, купив хороший сварочный аппарат и правильно выполнив всю работу, то в итоге все равно получается очень ненадежная конструкция. Все дело в том, что непосредственно стальные не слишком подходят для канализационных нужд. К тому же сварочные швы в сравнении с остальной поверхностью будет чрезвычайно подверженным воздействию коррозии. Другими словами, только делая канализационную систему вы уже понимаете, что у нее имеются слабые стороны, которые с течением времени приведут к утечкам.

Естественно, что кроме сварных соединений для стальных можно использовать резьбовые соединения. Так, например, фитинг-американка – самый популярный из подобных разъемов. Он представляет собой 2 концевика, соединенные накидной гайкой между собой.

Собираем систему канализации для дома или квартиры

Процесс соединения труб

Прежде чем разобраться в том, как соединять канализационные трубы, следует понять принцип сборки всей системы канализации.

Итак, все работы следует начинать с создания чертежа, на котором вы должны изобразить свою будущую систему. Возьмите листок бумаги и нарисуйте на нем схематично все сантехнические приборы, которые необходимо подключить к канализации (раковину, унитаз, душ или ванну и т.п.).

Схема типовой канализации

Затем соедините их линиями с основным стояком канализации. Каждая линия – это труба

Трубы между собой будут соединяться с помощью фитингов

Обратите внимание, что канализационные трубы в доме обычно имеют всего два вида: диаметром 50 и 110 мм. Пятидесяти миллиметровые предназначены для отведения стоков от раковин, моек, ванн и душей, а также от стиральных и посудомоечных машин

Если на одной линии получается слишком много сантехнических приборов, то ее диаметр лучше увеличить до 110 мм, иначе у вас часто будут возникать проблемы с засорами. А вот унитаз подключается только через трубу диаметром 110 мм, при этом само соединение сантехнического прибора производится обычно с помощью гибкой гофры, которая вставляется в канализационную трубу.

Подключение унитаза

Разобравшись, из каких элементов состоит ваша канализационная система, можно отправляться в магазин. Так как испортить канализационные трубы при работе с ними практически невозможно, не следует закупать комплектующие с запасом. Главное, не забывайте, что каждая труба на одном своем конце имеет расширение, в которое будет вставляться другая труба. Если же вы длинную трубу распилите ножовкой по металлу (срез должен быть строго перпендикулярным) на две части, то у второго элемента не будет такого расширения, и для его соединения с другой трубой или фитингом потребуется сначала установить муфту. При этом стоимость разных комплектов труб (одной с муфтой или двух коротких) будет примерно одинаковой.

Замена труб

  • Первым в системе канализации будет фитинг-поворотник, к которому вы с одной стороны подсоедините гибкий шланг сантехнического прибора (сифона), а с другой – трубу. Можно, конечно, обойтись и без этого фитинга, соединив сифон сразу с трубой, но в этом случае, если стык окажется не герметичным, существует вероятность протекания стыка.
  • Вставляя трубу в фитинг (или наоборот) обязательно соблюдайте два условия:
  • в стыке должна быть уложена резиновая прокладка (она продается в комплекте);
  • труба должна входить в фитинг (или в другую трубу) на всю возможную глубину.

Схема канализации в квартире

  • Далее, в местах подсоединения к этой трубе другой сантехники, ставятся фитинги-тройники. Если необходимо соединить трубы разного диаметра, воспользуйтесь специальным фитингом-переходником.
  • Собирая канализацию, не забывайте про создание необходимого уклона труб, иначе ваша система не обеспечит отвод жидкости.
  • Собирать систему надо двигаться от сантехнических приборов к главному стояку, чтобы току воды не мешали стыки.
Понравилась статья? Поделиться с друзьями:
Стильный дом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
