Теплый пол в ванной комнате своими руками

Расход электроэнергии и его снижение

Для подогрева полов в ванной, хватает 1,5 м2 плёнки, мощностью 100 вт/м2. В обычной ванной комнате, при установке на регуляторе температуры нагрева 25˚C, питание будет включаться 4 раза в час, по 6 мин. За месяц это будет (4 х 6 х 24 х30)/60 = 288 ч. Расход электроэнергии составит 288 х 150 = 43,2 кВт.

Есть такая общемировая тенденция к повышению КПД нагревательной плёнки. Но как бы то ни было, если для поддержания температуры требуется затратить 100 Вт/м2, то уменьшить эту цифру не получится при любом КПД.

Но вот правильно спланированные работы по теплоизоляции, способны существенно уменьшить время работы нагревательных элементов.

Рекомендации по заливке пола

В зависимости от типа материала могут отличаться некоторые этапы монтажа полимерного покрытия. Однако есть общие рекомендации, которых следует придерживаться для достижения наилучшего результата.

Подготовительный период работ можно условно разделить наследующие этапы:

• Определение дизайна.
• Расчет материала.
• Подготовка инструментов.

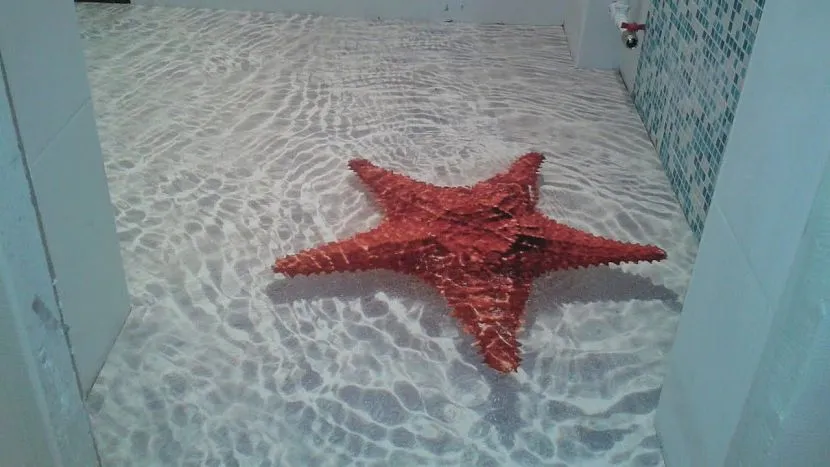

В первую очередь следует определиться с понятием внешнего вида. Будет ли это однородное покрытие или с каким-либо изображением

Выбор состава смеси для жидкого пола крайне важно. Ванная комната имеет специфическое назначение, поэтому следует учитывать уровень влажности, контакт с водой, наличие повышенной нагрузки от бытовой техники, ванны или душевой кабины

Непременно учитываются такие факторы, как размер ванной комнаты, наличие вентиляции и пр.

Для заливки пола в ванной комнате используют в основном полиуретановое покрытие с покрытием в несколько слоевИсточник delaempol.com

Расчет количества смеси для наливного пола важно выполнить качественно, т.к. прерывать процесс по монтажу такого покрытия нельзя

Если окажется, что подготовленной смеси не хватило, то вся работа будет испорчена.

Формула для расчета выглядит следующим образом: количество смеси = S*H*P. Здесь параметры обозначены так:

• S — площадь ванной комнаты;
• H — желаемая толщина слоя (для ванной рекомендован слой не менее 1,5 мм, но этот показатель индивидуален);
• P — плотность заливаемой смеси.

Данные S и H замеряются на месте при помощи рулетки. Плотность же состава можно найти в инструкции от производителя, чья смесь будет использована для наливного пола.

После произведенных расчетов следует приступать к последнему этапу — подготовка необходимого оборудования и инструмента. Для работы по заливке пола в ванной потребуется:

• непосредственно смесь от выбранного производителя;
• чистая вода;
• емкости для замешивания раствора;
• строительный миксер (при его отсутствии можно воспользоваться дрелью с миксерной насадкой);
• зубчатый шпатель для разравнивания слоев;
• валик с шипами (требуется для обработки поверхности во избежание образования пузырей на покрытии);
• мокроступы (это насадка на обувь в виде подошвы с креплением);
• уровень (желательно лазерный);
• рулетка.

Тщательный подбор инструментов для работы обеспечит качественный результатИсточник zonapola.ru

После подготовительных работ производится заливка пола. Основные действия, которые необходимо совершить в основной части монтажных работ:

• Уборка обрабатываемой поверхности. Перед заливкой материала следует максимально очистить полы. При необходимости заделать щели.
• Просушка пола.
• Грунтовка поверхности. Это является выравнивающим слоем, повышающим дальнейшую адгезию с жидким составом.
• Приготовление раствора по инструкции, указанной на упаковке с сухой смесью, с соблюдением рекомендаций производителя.
• Заливка раствора в один слой с одновременным разравниванием зубчатым шпателем.

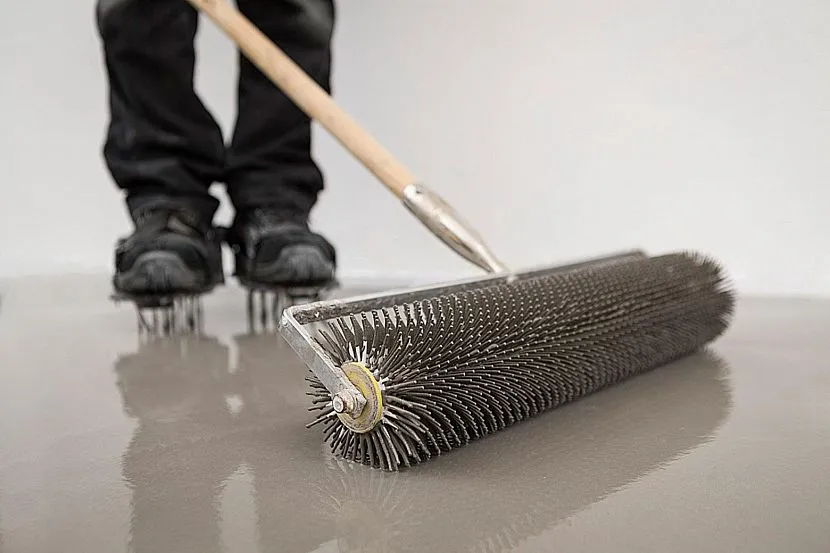

• Обработка поверхности шипованным валиком. Создает ровную и гладкую поверхность без пузырьков.

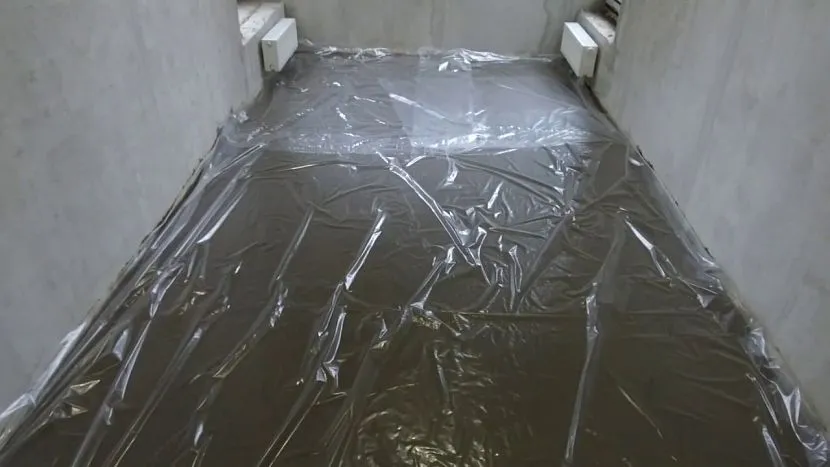

• Укрытие полиэтиленовой пленкой.

Укрытие поверхности полиэтиленом защищает от попадания на влажный раствор пыли и влаги, а также спасает сырой наливной пол от сквозняковИсточник intellect-profstroy.com

Изучив общие принципы работы, можно понять, что монтаж наливного пола не является сложным процессом. Однако он требует предельной внимательности и аккуратности. В первую очередь, залог успеха в том, что работы должны производиться только на чистой и ровной поверхности.

Комплектующие для теплого пола под плитку

Система подогрева пола в ванную комнату включает в себя всего несколько составляющих:

1. Нагревательный элемент.
2. Терморегулятор, с помощью которого осуществляется управление системой.
3. Термодатчик — отслеживает температуру пола и отключает нагреватель во избежание перегрева.
4. Провода для подключения всех компонентов в единую цепь.

• резистивные кабели;
• инфракрасные пленки (тонкая полимерная основа с нанесенными на нее графитовыми дорожками).

Второй вариант — ИК-пленку — в ванной комнате и в иных влажных помещениях использовать нельзя: в случае пробоя изоляции и намокания нагреватель замыкается сам на себя, так что при поражении пользователя током УЗО не срабатывает. Такие нагреватели предназначены для использования только в сухих помещениях.

Резистивные кабели бывают двух видов:

Нерегулируемые или обычные

Это просто длинный провод из металла с высоким электрическим сопротивлением, заключенный в изолирующую оболочку.

Стоит дешево, но имеет важный недостаток: при ограниченном отводе тепла (поставили на пол, к примеру, предмет мебели или что-то еще ) может перегореть.

Ремонтировать кабель сложно — придется сбивать напольное покрытие и стяжку.

Кабели этого типа выпускаются в двух исполнениях:

• одножильные;
• двухжильные.

Двухжильный кабель состоит из того же провода, но только сложенного пополам. Таким образом, он подключается только с одной стороны и трассу можно прокладывать как заблагорассудится.

Одножильный же кабель нужно подключать с двух сторон, поэтому трасса должна быть замкнутой, то есть оба конца кабеля после укладки контура должны оказаться рядом.

Блок 1

Саморегулирующиеся

Это резистивные кабели, так сказать, нового поколения. Резистивная, то есть нагревательная жила выполнена из полимера с полупроводниковыми свойствами, а по обе стороны от нее проложены обычные медные жилы, то есть токопроводящие. Ток протекает от одной медной жилы к другой через полимер по всей его длине, вследствие чего тот нагревается.

Особенность применяемого полимера-полупроводника состоит в том, что при повышении температуры сверх положенного его сопротивление резко возрастает, то есть электрическая цепь на данном участке фактически размыкается. Таким образом, перегорание кабеля невозможно в принципе. При этом прочие участки остаются работоспособными.

Резистивный и саморегулирующийся кабель

Обладая таким достоинством, саморегулирующийся кабель безусловно более предпочтителен по сравнению с обычным, но нужно быть готовым к тому, что и стоит он намного дороже.

Составляющие для теплого пола можно приобрести как по отдельности, так и в комплекте. В первом случае компоненты нужно правильно подобрать, ведь величина протекающего через терморегулятор тока зависит от сопротивления резистивного кабеля. В комплекте же все уже подобрано, так что вероятность ошибки сводится к нулю.

Чтобы резистивный кабель осуществлял нагрев пола правильно, он должен быть уложен с правильным шагом. В противном случае возможен либо перегрев (при малом шаге), либо «тепловая зебра» (при шаге увеличенном).

Чтобы не ошибиться, пользователю лучше приобрести в качестве нагревательного элемента так называемый термомат.

Это тот же кабель, только уже уложенный и прикрепленный к полотну стеклоткани. При монтаже мат нужно просто расстелить, ни о чем не заботясь.

Электрический теплый пол в ванную комнату

Системы электрического подогрева помещения отлично подходят для любых помещений, в том числе и тех, в которых эксплуатация водяного теплого пола невозможна или крайне затруднительна. Монтаж и установка электрического теплого пола достаточно проста в своем исполнении, поэтому с ней может справиться любой человек.

Даже девушка справится с этой задачей

Ванная комната – это помещение с высоким уровнем влажности, благодаря которому у негативно воздействующих на ваше самочувствие грибков имеются весьма  хорошие условия для развития. После того, как установлен теплый пол в ванной помещение становится намного суше, что сводит вероятность появления грибка к минимуму.

Как сделать в ванной теплый пол?

Если вы уверены в своих силах, вы можете ознакомиться с технологией установки теплого пола и приступить к самостоятельному монтажу системы.

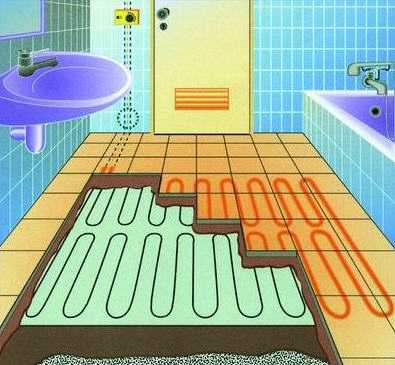

Устройства теплого электрического пола в ванной комнате

По сути, система электрического обогрева пола представляет собой отдельный от основного пола элемент, который монтируется до или во время настилки покрытия. Эта система включает в себя нагревательные кабели или маты, которые укладываются на бетонное основание (либо в процессе укладки новой плитки на старую), после чего крепко приклеивается к старому покрытию. Маты состоят из ткани, с плетеными в нее нагревательными элементами, надежно защищенными и изолированными от воздействия влаги. Чтобы осуществить подключение к электросети, к каждому мату с начала и конца присоединяются свободные провода длиной порядка 4 метров.

Питание системы происходит от сети с напряжением в 220В. За счет встроенного датчика измеряется температурный режим теплого пола в ванной, а необходимый нагрев устанавливается при помощи электронного терморегулятора.

Чтобы маты в точности подходили под различные выступы и углы в помещении, их раскраивают при помощи ножниц, а при укладке используют хлорвиниловый клей. Клеевой раствор высыхает за три дня, по истечении которых можно начинать укладывать плитку. Плиточный клей, на который укладывается плитка, наносится зубчатым шпателем. Более подробно об общей технологии в статье — как сделать теплые полы.

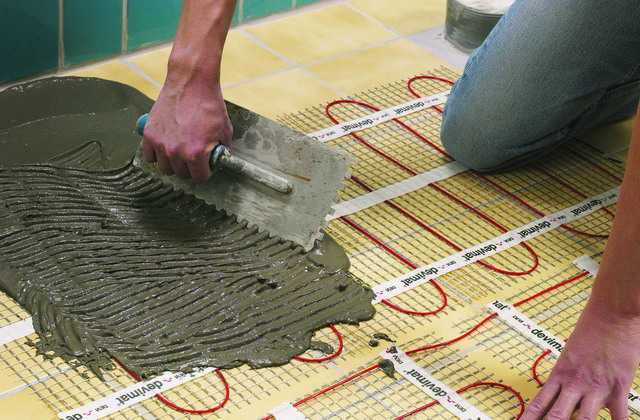

Нанесение клея на электрические маты зубчатым шпателем

Провода температурных датчиков и подводящие провода заводят в трубы, после чего распределительная коробка закрывается крышкой. Наиболее оптимальные способы раскроя с последующей укладкой термоматов – в районе ванны и углах помещения. Если есть необходимость, в матах делают небольшие вырезы, стараясь исключить вероятность повреждения нагревательных элементов.

Запрещается пережимать, сгибать или резать провода. Маты следует приклеивать только на чистую и сухую поверхность основы при помощи специального плиточного клея. После завершения приклейки можно начинать монтаж теплого пола в ванной с дальнейшим подключением всех необходимых элементов системы.

Снятие защитной пленки с клеящих полосок термоматов

Теплый пол в ванной, отзывы о котором в большинстве случаев положительные, являются идеальным решением при ремонте, так как предназначены для отопления именно небольших помещений. Используя терморегулятор можно настроить необходимый температурный режим и поддерживать его в нужном состоянии в течение всего дня.

Водяной теплый пол: основные преимущества и недостатки

Конструкция этого пола самая сложная из перечисленных. Трубы небольшого диаметра кладутся на бетон. По ним движется теплая вода, температура которой регулируется термостатом, а движение – насосом, установленным в отопительной системе. Этот вариант хорош для домов и коттеджей с собственным отоплением, которое можно использовать в любое время года. Подключить его можно и к общей отопительной системе квартиры, но греть теплый пол будет только в те месяцы, когда отапливается весь дом. В другие холодные дни он работать не будет и периодически в вашей ванной все равно будет холодно. Зато это экономный способ обогрева, ведь для него не требуется электричества.

Теплое основание

При отделке пола в ванной приходится выбирать из небольшого списка декоративных материалов. Достаточной влагоустойчивостью обладают только плитка и ламинат водостойкий, кварцевый или виниловый. Керамогранит имеет высокую способность отталкивать тепло с наружной стороны и проводить холод с внутренней. Поэтому для теплых полов без подогрева он не подходит. Ламинат же имеет способность накапливать тепло и затем отдавать его в окружающую среду.

Поэтому стоит рассмотреть вариант укладки специального водостойкого ламината на теплое основание из плит OSB с дополнительным слоем пропитки от плесени. Можно также проложить между двумя слоями специальную отталкивающую пленку. Такой многослойный пол в ванной будет быстро нагреваться от теплого воздуха, при этом не пропустит холод от основных бетонных перекрытий.

Этапы монтажа

Чтобы установить электрический теплый пол в ванной под плиткой своими руками, следует вначале снять старое покрытие с пола, разровнять стяжку и положить изоляционную пленку. Потребуются маты и демпферная пленка. Теплоизоляюцию в виде плит можно не покупать, подойдет и недорогой рулонный материал. Его стыки нужно проклеить стотч-лентой. Далее нужно сделать следующее:

1. Определить место для терморегулятора. Это может быть как ванная, так и соседняя комната. Расстояние над полом около 30 см.
2. Укладка кабеля, обычно нужно делать это зигзагом. Место под ванной не прокладывается, расстояние до стен от 10 см. Изломы и перегибы не допустимы, предварительно нужно наклеить кабель на специальную монтажную ленту и упаковать в гофротрубы. Датчик определения температуры ставится между витками провода. Его тоже лучше поместить в гофрированную трубу, чтобы при необходимости ремонта не пришлось полностью снимать напольное покрытие. Кабель от датчика подводится к терморегулятору. В конце нужно заштукатурить штробы.
3. Снятие изоляции с концов проводов и пайка, согласно инструкции, подключение к терморегулятору.
4. Тестирование работоспособности. В случае в электрическим теплым полом на проверку потребуется всего 2 минуты. Включите систему в сеть, если кабель греется, можно выключать и цементировать пол, все работает.

Важный совет! Перед цементированием набросайте на листе бумаги схему расположения элементов теплого пола. Она потребуется в случае необходимости ремонта системы.

Виды теплых полов

Существует три вида систем подогрева пола – полы бывают с водяным и электроподогревом, а также инфракрасные. Рассмотрим преимущества и недостатки каждой из них.

С водяной системой обогрева

Работает по принципу подачи горячей воды из центральной системы отопления в трубы, которые находятся под вешним половым покрытием.

Плюсы:

• экономичность – нет необходимости тратить лишнюю электроэнергию;
• равномерность прогрева полов в помещении;
• водяные теплые полы абсолютно безопасны даже для маленьких детей (ожоги исключены);
• отсутствует вредное излучение, в отличие от пола с электрообогревом;
• эстетичны – теперь в ванной комнате не нужны радиаторы отопления.

Минусы:

• монтаж возможен только в частных домах, так как возможна протечка трубопровода;
• если вы все-таки решили сделать водяной теплый пол в квартире, то учтите – температура его может быть слишком высока, так как чаще всего подключают его к полотенцесушителю, где нет возможности отрегулировать уровень подачи тепла;
• сложность установки, так как требуется поднятие уровня пола и следующие за ним дополнительные работы – например, переустановка дверей.

Электрический

Теплота полового покрытия достигается за счет прокладки под ним специального нагревательного кабеля, который преобразует электрическую энергию в тепловую. Такой пол бывает двух видов: кабельный и из термоматов (это система из нагревательных проводов разной длины).

Плюсы:

• установить такой пол можно в ванной многоквартирного дома;
• долговечность (по сравнению с водяным подогревом);
• простота управления температурой пола с помощью терморегулятора.

Минусы:

• высокое потребление электроэнергии;
• вредное электромагнитное излучение;
• быстрый нагрев тепловых элементов может привести к деформации полового покрытия.

Инфракрасный

Это один из видов электрической системы подогрева пола, осуществляется с помощью специальной пленки.

Плюсы:

• такие полы потребляют мало электроэнергии;
• стоимость установки системы дешевле;
• благотворное влияние инфракрасного излучения на организм;
• простота монтажа.

Минусы:

• для правильной работы такого пола необходима идеально ровная поверхность;
• сложность подключения;
• отсутствие гарантий пожарной безопасности;
• сильный нагрев стоящих на таком полу предметов.

Пошаговая инструкция укладки теплого пола с электроподогревом

Перед укладкой тёплого пола в ванной под плитку его нужно тщательно подготовить. Основным недостатком пола с подогревом является тот факт, что для монтажа отопительной системы придётся разбирать его полностью и заново оформлять отделочными материалами. Монтаж пола с электроподогревом проводится при помощи специальных крепёжных лент для монтажа или с помощью стяжек.

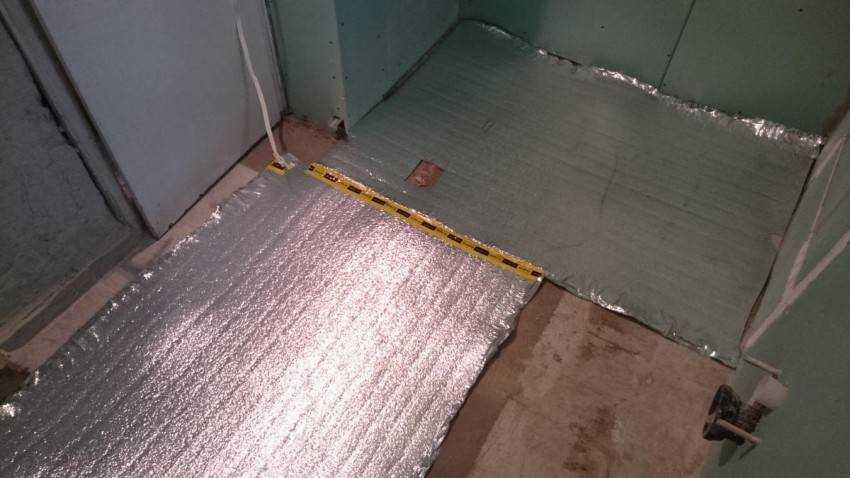

Для лучшего эффекта под систему электроподогрева постелите дополнительный слой утеплителя. Может потребоваться крепление специальным скотчем или за ушки на полосе.

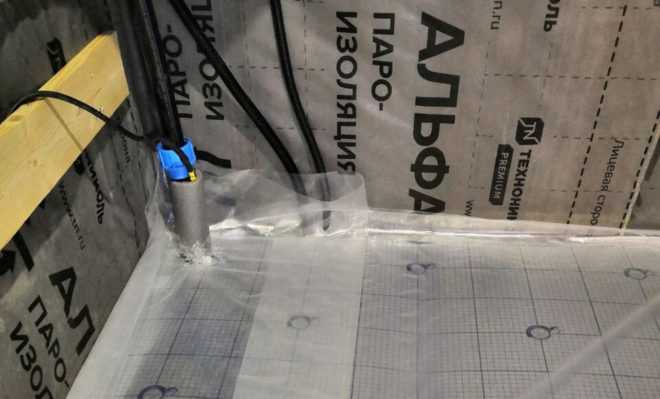

Подготовка

Первый этап – подготовительный, необходим для повышения эффективности работы. Для начала стоит заделать все трещины и царапины, имеющиеся на поверхности, чтобы обеспечить равномерную укладку материалов. Основная задача подогрева – обеспечивать тепло ванной, а не отделочным материалам. Этот пункт также нужно учитывать при выполнении подготовительных работ.

Необходимо правильно подготовить стяжку, которая состоит из самых разных материалов. Материалы укладываются в следующем порядке:

• Гидроизоляция (полиэтиленовая плёнка).
• Пенопласт толщиной от 30 мм.
• Теплоотражающий экран для лучшей проводимости.
• Металлическая сетка.
• Новая стяжка толщиной от 50 мм.

Укладка кабеля

Следующий этап – уложить кабель, который и будет обеспечивать прогрев помещения. Для начала нужно установить место посадки терморегулятора и прокладки штроба для электрического кабеля. По виду эта конструкция напоминает обычную пластиковую коробочку от выключателя или розетки. Выбранное место нужно просверлить с помощью специальной коробки.

Система электрического подогрева пола подключается к центральному электрощитку, а не к распределительной коробке, что тоже нужно учитывать при укладке кабеля. Для системы подогрева следует подготовить отдельный выключатель. После установки штроб останется только с помощью алебастра подсоединить пластиковый подрозетник и провести к нему кабели подачи питания.

Правила установки нагревательного кабеля:

Для начала правильно разрежьте нагревательный мат: разрез делается по сетке в развёрнутом состоянии, после чего мат разверните в любом направлении. Разрез выполняется змейкой, чтобы не задеть ни один из кабелей.
Конец сетки крепится у основания пола при помощи клея для кафельной плитки. Нужно дать ему время просохнуть.
В это время нужно прикрепить при помощи алебастра холодные кабели

Очень важно, чтобы провода не пересекались между собой и соединялись концами в термодатчике, для установки которого требуется отдельная штроба.

Заливка

Заливка толщиной 3-5 мм проводится при помощи бетонно-песчаной смеси

Важно распределить её равномерно, пока она не успела высохнуть и не создала искусственную неровность пола. подключать систему электроподогрева к электросети можно только после того, как стяжка высохнет полностью

Обеспечить быстрое высыхание стяжки можно дополнительным проветриванием или строительным феном.

Финальная обработка

Заключительный этап работ – установка терморегулятора. На конструкции должны быть изображены правила установки, что и куда следует подключить. Самое главное – тщательно следить за каждым проводом, чтобы не подключить его в неверное место и не вызвать замыкание. Концы проводов пропаяйте по завершении работ.

Рекомендуем также посмотреть — Как выполняется монтаж инфракрасного теплого пола под плитку?

Как выбрать подходящий?

Чтобы определиться, какой мощности должна быть нагревательная конструкция, необходимо:

Решить, будет пол основным источником отопления или дополнительным. Если основным, то мощность нагрева должна быть выше.
Также следует подумать, будет ли укладываться бетонная стяжка

Если нет, то надо выбирать устройство, которое можно монтировать непосредственно под финишное покрытие (маты, пленка).
Можно обратить внимание и на способ установки системы. Наиболее простыми в монтаже являются греющие маты.

Теплолюкс Alumia 150-1.0

Это нагревающий мат, особенность которого состоит в том, что кабель располагается не на сетке, а на фольге. Такой мат считается очень тонким, толщина кабеля варьируется от 0,9 до 1,8 мм. Мощность нагревателя 150 Вт/м2.

4200 рублей

Devi Comfort 150T (DTIR-150)

Теплый мат от датской фирмы. Состоит из сетки и кабеля толщиной 4 мм, защищенного изоляцией. Размеры предлагаются в 15 вариантах. Монтировать можно в клеевой слой, стяжка необязательна.

Компания предоставляет длительную гарантию (20 лет). Цена 6800 рублей.

Varmel Ultra Slim Twin

Еще один нагревательный мат с тонким двужильным кабелем (3,5 мм), закрепленным на сетке. Кабель защищен прочной изоляцией. Размер одного мата 200х50 см. Такой мат может прогреть 1 м2.

При укладке можно не использовать стяжку. Доступная цена – 1750 рублей.

Национальный комфорт ПНК 220

Пленочный теплый пол российского производства. Представляет собой тонкую (0,34мм) пленку, в которую вмонтированы карбоновые элементы. Размер пленки 200х50 см. Мощность нагревателя 220 ВТ. В комплект входят:

• зажимы;
• изоляционный скотч;
• установочный провод.

1800 рублей

Electrolux EEFM 2-150-2

Нагревательный мат производства Израиля. В качестве основы – самоклеящаяся сетка, к которой прикреплен кабель с шагом 4,7 см. Толщина конструкции 3,5 мм.

Можно встраивать в слой плиточного клея. Размеры изделия 400х50 см. Рассчитан на 2 м2. Удельная мощность составляет 150 Вт. Срок эксплуатации 50 лет. Цена – 9600 рублей.

Разные виды систем

Принципиальным вопросом, как выбрать теплый пол под плитку, останется применяемый источник тепла. Использовать воду или электричество – будет зависеть от совокупности факторов. Поэтому следует рассмотреть для сравнения все возможные варианты. О том, какую систему лучше выбрать, смотрите в этом видео:

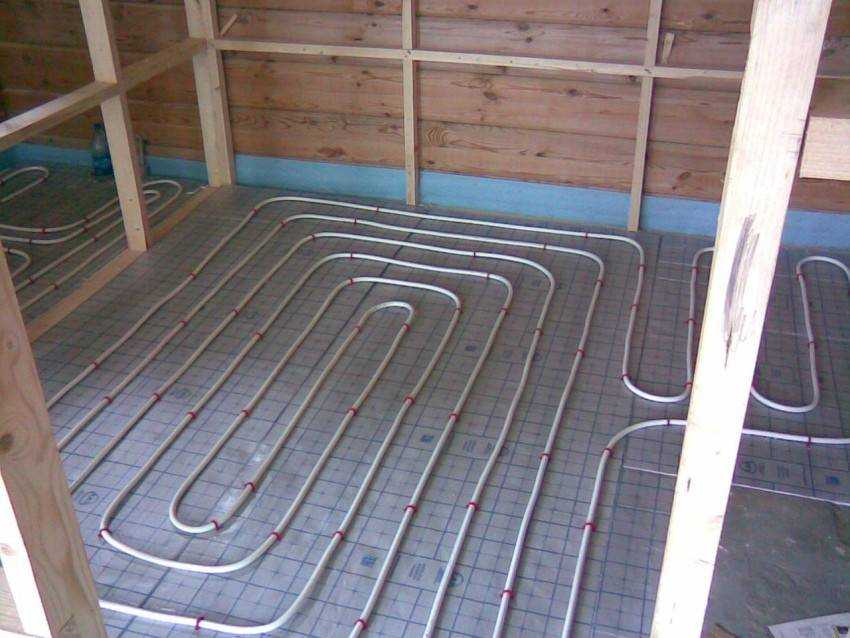

Водяное

В частных домах контур подключен к котлу

Обогрев полов, при котором теплоносителем является вода, широко распространен из-за низких эксплуатационных затрат.

Уложенные на цементную стяжку полипропиленовые трубы подключаются к индивидуальному котлу, бойлеру или централизованной системе теплоснабжения. Автономную систему оснащают циркуляционным насосом.

Для устройства применяют металлопластиковые или медные трубы. Подключение разводки труб производится к теплоцентрали, бойлеру,индивидуальному котлу выполняют через распределительный коллектор.

Коллекторы различной сложности конструкции позволяют регулировать тепловые потоки и нагрев керамической плитки в каждой комнате.

Полиэтиленовые трубы легко сгибаются и не деформируются

Применение современных технологий дает возможность монтажа водяной контура без устройства бетонной стяжки. Укладка труб происходит на готовую полистирольную плиту с углублениями и металлическими теплораспределяющими пластинами.

Самостоятельно работы выполняют из легко сгибающихся по размеру металлопластиковых труб, выкладывая их по размеченной сетке. Расстояние до стен выдерживается не менее 0,1 – 0,3 м.

Кабельный

Укладка кабельного пола вместе со стяжкой заберет около 10 см высоты

Прерогатива в том, как выбрать электрический теплый пол под плиткой, отдается не столько сложности технологии монтажа, сколько потребляемой мощности и возможностям ее регулировки.

Традиционное устройство кабельного теплого пола включает в себя специальные одножильные или двухжильные кабели, уложенные петлями в цементно-песчаной стяжке толщиной 2-3 см. Суммарная высота завершенной конструкции (от подготовленного основания до верхней границы напольного покрытия) составит до 10 см.

Количество жил определит, нужно ли возвращать второй конец кабеля к исходной точке для создания замкнутой цепи или нет.

Аккумулирование тепла плиткой и стяжкой позволяет получать экономию электроэнергии при длительной работе нагревателя:

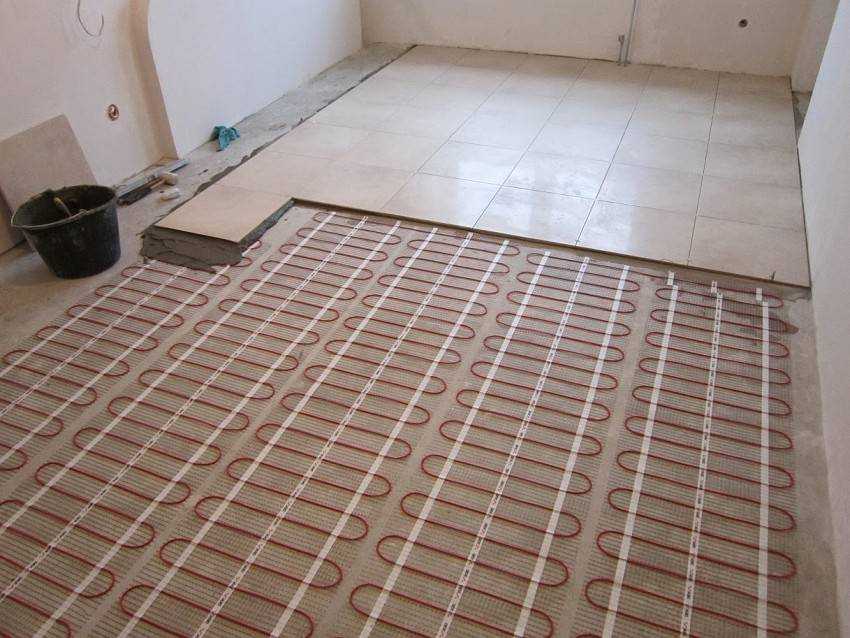

Еще одна конструкция электрических элементов, позволяющих делать выбор лучшего теплого пола под плитку – нагревательные маты.

Это тонкий кабель, вклеенный в полотно армированной сетки. Общая толщина составляет 3 мм. Выпускается в рулонах и устанавливается на клей, а не на растворную стяжку.

Особенность нагревательных матов:

• их нельзя резать, не повредив провод, поэтому приобретают кратно расчетной площади настила;
• нельзя устанавливать под стационарную технику, опоры тяжелых предметов,массивную мебель. Подробнее о монтаже электроматов смотрите в этом видео:

Маты хорошо укладываются своими руками в квартирах и домах, где имеется бетонная основа (плиты перекрытия, бетонный монолит). На очищенную площадку раскладываются электрические маты, подключаются к терморегулятору и закрываются плиткой, уложенной на слой плиточного клея.

Пленочный

Инфракрасные источники наиболее оптимальны, если вы задумываетесь об энергосбережении

Часто именно допустимая верхняя отметка задает тип электрического теплого пола под плитку, какие лучше поведут себя в отмеренном габарите.

В то же время инфракрасные источники относятся к современному типу обогрева, считаются максимально эффективными и энергосберегающими решениями, лидируют в списке, какой теплый пол выбрать под плитку.

Получение тепла основано на том, что углеродная карбоновая жила, проходящая в пленке, под воздействием электричества излучает инфракрасные лучи.

Пример расчета инфракрасной системы отопления покажет и расчетные параметры пленки:

После монтажа пленки прежде чем закрывать ее сеткой и укладывать плиткой, проводят проверку работоспособности, надежность выполнения контактных соединений. Инструкцию по монтажу инфракрасной пленки смотрите в этом видео:

Пленочные нагреватели не заливают сверху раствором. Поэтому в составе работ учитывают, какой теплый пол под плитку обеспечить защитой от механических повреждений сверху. Это могут быть плиты из стекломагнезита и гипсоволокна. Тогда случайно продавленная сильной нагрузкой плитка не повредит пленку, не разорвет электрическую цепь на этом участке.

Возможные варианты обустройства теплого пола под покрытие

Полноценное отопление теплым полом в ванной помещения очень сложно добиться, поэтому его используют как дополнительное решение.

Для установки и монтажа комплекса используется два способа, которые имеют свои преимущества и недостатки, и именно на них важно обращать внимание при выборе:

бетонная заливка, предполагает установку коммуникаций и заливку пола бетонной смесью, при этом важно помнить, что для застывания раствора понадобится определенное время, а при любой поломке, пол нужно будет полностью вскрывать; обустройство теплоизоляции, для этого понадобиться соорудить многослойную подложку под напольное покрытие, но такие затраты с лихвой окупятся ведь на рифленой подложке легко зафиксировать изоляционный контур или трубы

Самостоятельно выбирая, какой теплый пол устанавливают в ванной комнате, необходимо учесть то, что бетонная заливка подходит не для всех домов.

Особенности водяного теплого пола

Создать водяной теплый пол в ванной кажется простым и логичным решением. Сегодня для этого есть все необходимое: трубы, которые можно изгибать в заданном направлении, фитинги для подключения к системе подачи горячей воды. Дело за малым: выбрать, что именно будет источником теплоносителя. В квартире это может быть система горячего водоснабжения или центральное отопление. Запитать пол от полотенцесушителя несложно, но всем знакома ситуация с регулярным отключением горячей воды для профилактических работ на городских котельных и трубопроводах. В подобном случае пользоваться теплыми полами в ванной придется не круглый год. Запитать систему от горячей воды из бойлера – не выгодно, лучше сразу укладывать электрический пол, это будет более экономным решением.

Есть еще один минус организации теплого пола в ванной от отопления – невозможность регулировать температуру теплоносителя. Уложенные близко к кафельной плитке трубы будут сильно нагревать пол в холодные зимние дни, когда в отопительной системе увеличивается температура воды. От этих недостатков можно избавиться, имея автономную систему отопления. По этой причине монтаж теплого пола в ванной от горячей воды актуален в частном доме. Его можно запитать не от полотенцесушителя, а от выделенного канала подачи теплоносителя. Температуру воды можно регулировать также, как это делается с системой отопления.

Среди преимуществ водяного теплого пола под плитку:

• минимальные затраты на поддержание температуры теплоносителя;
• доступная стоимость комплектующих и труб;
• высокая эффективность в помещениях большой площади;
• экологичность.

Недостатком системы является возможность протечек, избавиться от последствий которых сложно и дорого. Необходимо устанавливать надежную гидроизоляцию в ванной комнате, автоматизированную систему защиты от протечек. Это увеличивает затраты, усложняет монтаж. Еще одним минусом водяного пола является значительный диаметр труб, даже в том случае, если приобретать металлокерамику с внутренним диаметром 15 мм, то уложенный теплый пол под плитку уменьшит высоту помещения на 2-3 см.

Слой №2: подложка и листы тёплого пола

Поверх первого слоя Сергей уложил в каркасном доме второй — сам инфракрасный тёплый пол. Перед этим он разрезал рулон ИК-плёнки на несколько матов необходимой конфигурации. Мужчина пояснил, что инфракрасный тёплый пол нельзя застилать под участками, где нарушен отвод теплоты, поскольку возможен перегрев ИК-пленки, что приведёт к её термической деформации и разрушению. Также на инфракрасный пол нельзя ставить шкафы, тумбочки, унитаз — то есть застилать можно лишь свободные от мебели места.

Датчик температуры тёплого пола
Нагревательный элемент плёнки

Для контроля температуры под ИК-пленку Сергей установил датчик, который подключил к терморегулятору. Датчик хозяин разместил на полу. Желательно это делать под нагревательным элементом плёнки (на фото он слева, с чёрным цветом), поскольку именно здесь регулируется работа тёплого пола.

Под датчик и идущий к терморегулятору провод в подложке Сергей сделал углубление. Это нужно, чтобы датчик не выступал (не торчал) над поверхностью подложки. Хозяин сам установил датчик в зазор между листами ориентировано-стружечной плиты, устранив все неровности под ИК-плёнкой.

После этого мужчина разместил маты ИК-плёнки и подключил электрические провода.

— Подключение матов к электричеству я делал по параллельной схеме. В итоге получилось три инфракрасных нагревательных мата.

Я использовал стандартный набор подключения тёплых полов при помощи клемм и проводов ПВ-3. Сечения кабеля выбрал по установленной мощности ИК-пленки. У меня подошёл провод сечением 1,5 кв.мм. Фазный провод я подключил к медной жиле с одной стороны ИК-пленки, а ноль – с противоположной. Затем эти провода подключил к выходным клеммам установленного в стене терморегулятора. Для обжатия клемм использовал плоскогубцы, а сами контакты (места, где провода соединяются с инфракрасной пленкой) заизолировал битумным скотчем, — рассказал Сергей.

Фрагмент ИК-пленки с медной жилой для подключения к электрической сети
Клеммы для подключения проводов к медным жилам ИК-плёнки
Провода ПВ-3
Битумный скотч для изоляции контактов

Терморегулятор позволяет контролировать работу тёплого пола в ручном режиме и дистанционно — через Wi-Fi подключение к интернету: находясь в квартире, в тридцати километрах от загородного дома, хозяин, глядя на экран собственного телефона, может узнать и отрегулировать нужную температуру в доме. Для контроля за температурой можно использовать как внешний датчик, установленный непосредственно под ИК-пленкой, так и внутренний датчик самого терморегулятора, показывающий температуру воздуха в помещении.

Терморегулятор

Для обеспечения безопасной работы тёплых полов нужно ещё одно условие — застелить пол полиэтиленовой плёнкой толщиной от 200 микрон. Такая плёнка прозрачна для инфракрасного излучения, её считают хорошим гидроизолятором от случайных протечек воды в ванной.

Отметим, что производители кварцвинилового покрытия ограничивают температуру нагрева тёплого пола. Она не превышает 28-35С, поскольку при более высоких температурах из покрытия выделяются вредные вещества. Такое ограничение по максимальной температуре можно установить в настройках терморегулятора, поэтому не нужно бояться, что кварцвиниловая плитка перегреется, а гидроизоляционная плёнка расплавится.

Застилание пола полиэтиленовой пленкой
Полиэтиленовая плёнка на тёплом полу

— Такую плёнку я застилал с нахлёстом на стены. Это нужно для того, чтобы при возможной протечке вода не затекла под покрытие. Даже в случае сильной протечки в таком случае мы предотвратим возможность короткого замыкания проводов и контактов (тем более они заизолированы).

Застелив плёнку и сделав нахлёст на стены, я проклеил места стыков скотчем, чтобы обеспечить герметичность, — поясняет мужчина.

Где можно укладывать плёночный тёплый пол

При грамотном планировании работ и правильной организации пирога тепло- и гидроизоляции, инфракрасный плёночный тёплый пол можно укладывать в любом помещении. Даже ванная комната, с её повышенной влажностью, может быть оборудована плёночным тёплым полом. Принципиальных запретов от производителя по этому вопросу нет.

Такая градация проистекает из самой идеи инфракрасной плёнки. Первоначально, плёночные тёплые полы были задуманы как нагревательные элементы для организации тёплых полов под ламинат. Впоследствии, после некоторых доработок, на эту плёнку начали стелить мягкие напольные покрытия. Но кафельная плитка, требует специфических условий для наклеивания.

Поэтому была разработана оригинальная методика устройства тёплых полов на основе инфракрасной нагревательной плёнки, под кафельную плитку. Затраты на организацию такой системы несколько выше стандартных, но зато эффективность работы практически не снижается.
