Применение металлопластиковых труб в отоплении

Основные технические характеристики

К основным техническим характеристикам металлопластиковых труб относятся:

• наружный и внутренний диаметр;
• толщина стенок;
• вес и внутренний объем одного погонного метра;
• коэффициенты теплопроводности и линейного расширения;
• рабочая и максимальная температура;
• рабочее и максимальное давление;
• минимально допустимый радиус изгиба;
• срок эксплуатации.

Часть этих параметров – общая для всех МП труб вне зависимости от производителя, часть может меняться от модели к модели.

Таблица общих характеристик для всех труб из металлопластика

Диаметры металлопластиковых труб

Как и у полипропиленовых трубных изделий. МП трубы имеют стандартизированные размеры от 16 до 63 мм, по которым осуществляется их основная классификация.

Самые распространенные типоразмеры наружного диаметра:

Трубы большего диаметра в жилищном строительстве практически не используются.

Альтернативное название – диаметр условного прохода. Этот параметр зависит от величины наружного диаметра и толщины стенок трубы.

По внутреннему диаметру осуществляются расчеты по необходимому расходу жидкости, ее допустимому давлению и температуре, а также подбирается соединительная и запорная арматура для монтажа.

Зависит от наружного диаметра трубы и материалов, используемых при ее изготовлении. Данный параметр во многом зависит от стандартов конкретного производителя и в среднем составляет от 2 до 3,5 мм.

Вес и внутренний объем

Измеряется из расчета на один погонный метр и зависит от геометрических размеров изделия.

Максимальное рабочее давление в МП трубе зависит от температуры протекающей в ней жидкости: чем она больше, тем меньше должно быть давление.

Какое давление выдерживает труба из металлопластика:

• при температуре жидкости до 20°С максимальное рабочее давление может составлять до 25 атм;
• при температуре 95°С давление не должно превышать 10 атм (допускается кратковременное увеличение давления до 15 атм).

Дальнейшее повышение давление приводит к расслоению и разрыву трубы.

Какую температуру выдерживает металлопластиковая труба:

• максимальная рабочая температура жидкости не должна превышать 95°С
• допускается кратковременное повышение ее нагрева до 110-120°С, при котором возможна незначительная деформация прямолинейных участков трубы без нарушения ее целостности и основных технических характеристик.

При температуре от 140 °С и выше происходит размягчение внутреннего полимерного слоя и расслоение общей структуры трубы.

Допустимый минимальный радиус сгибания труб обеспечивает сохранение их внутреннего проходного сечения без заломов и других механических повреждений.

Минимальная величина радиуса изгиба при монтаже труб зависит от их наружного диаметра и применяемого при этом способа сгибания, который может быть:

• ручным;
• с помощью внутреннего кондуктора (специальной пружины);
• с помощью внешнего кондуктора (трубогиба).

Таблица минимального радиуса изгиба

Наружный диаметр МП трубы, мм

При ручном сгибании радиус должен быть самым большим. Для его уменьшения может применяться специальная спиральная пружина соответствующего размера, которая вставляется внутрь трубы. Но воспользоваться таким способом можно только на небольших отрезках труб, позволяющих вставлять и извлекать обратно пружину.

Сгибание на длинных участках с получением минимально возможного радиуса осуществляется при помощи трубогиба.

#1: Принципы проектирования: схема и расчеты

Составление проекта поможет исключить некоторые ошибки, возникающие во время закупки строительных материалов или установки труб. Потребуется схема с контурами, которой нужно следовать в процессе монтажа труб – она пригодится и в будущем, если возникнет необходимость в ремонте.

В больших помещениях рекомендуют применять комбинированные схемы, позволяющие достичь максимальной теплоотдачи. Например, в центре укладываю «улитку», а по краям – «змейки», таким образом, чтобы более высокий нагрев происходил вдоль стен с окнами.

Советы по составлению эффективной схемы:

Один контур рассчитан на помещение, площадь которого не превышает 40 м², максимальная длина одной стороны контура – 8 м.

Стандартная формула для расчета длины контура: активную отопительную площадь (м²) делят на шаг укладки (м) и прибавляют расстояние до коллектора и размер загибов. Если хотите получить точные расчеты и безотказно работающую схему тёплого водяного пола, обратитесь к специалистам – инженерам-теплотехникам. Регулировку температуры в контурах (а она не должна превышать + 55ºС) лучше производить с помощью термостатов.

Определившись со схемой, можно приступать к покупке необходимых материалов: труб и деталей для монтажа контуров, гидроизоляции, утеплителя, арматурной сетки, сухой смеси для приготовления раствора, демпферной ленты.

В проектировании схемы укладки труб необходимо учесть следующие моменты:

Диаметры металлопластиковых труб и характеристики, таблицы с параметрами

В наше время ремонтные работы не обходятся без применения металлопластиковых труб. Прочность и надежность конструкций из этих многослойных изделий доказана годами. Только правильно нужно подбирать диаметры металлопластиковых труб, чтобы не возникало аварийных ситуаций.

Состав металлопластиковых труб

Металлопластиковые изделия состоят из нескольких слоев (рис. 1):

• Верхний слой – сшитый полиэтилен;
• Промежуточный слой – алюминий;
• Внутренний слой – сшитый полиэтилен.

Между этими слоями есть также клеевые прослойки. Сшитый полиэтилен – это прессованный материал, который отличается высокой прочностью. Внешний слой обработан дополнительно химическими веществами для большей стойкости, а внутренний выполнен из пищевого пластика. Алюминиевый внутренний слой нужен для защиты и стойкости.

Рис. 1 Слои металлопластиковой трубки

Характеристики металлопластиковых патрубков

Одним из главных параметров является внутренний диаметр металлопластиковых труб. Эта характеристика означает показатель пропускной способности у трубы. Его нужно точно знать при выборе других комплектующих, например, фитингов (рис 2).

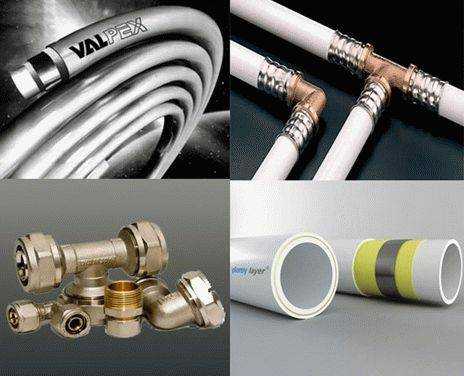

Рис. 2 Фитинги для металлопластиковых конструкций

Следующим важным фактором при выборе металлопластиковых труб является их наружный размер. Также важным показателем размера металлопластиковых труб является толщина стенки патрубка. Она может быть от 2 до 3,5 мм. Можно посмотреть соотношение размеров в таблице.

Вес 1 погодного метра, грамм

Объем жидкости в 1 погонном метре, литры

Размеры труб из металлопластика

Это патрубок с внешним диаметром 16 мм, толщиной стенки – 2 мм, а внутренним диаметром – 12 мм. Алюминиевый слов в этой трубе 0,2 мм толщиной. Такая труба является самой актуальной для обустройства отопительной системы и водного контура в домах. То есть такие изделия используют для отводов воды к смесителям, для счетчиков и т.д. Фитинги к этому диаметру дешевле других. 1 погонный метр патрубка из металлопластика 16*12 мм равен 115 г.

Внешний размер становит 20 мм, размер толщины стенки – 2 мм, внутренний диаметр становит – 16 мм. Толщина алюминиевой прослойки становит 0,25 мм. Такие металлопластиковые трубы часто служат для обустройства теплых полов. Также их используют для водоснабжения, если плохой напор и конструкция при этом достаточно длинная. Патрубок с сечением 20 мм может выдержать показатель давления в 10 бар.

Такой патрубок из металлопластика имеет внешний диаметр – 26 мм, внутреннее сечение становит 20 мм, а толщина стенки при этом 3 мм. Эту трубу используют для обустройства стояка и системы теплых полов. В частном доме часто обустраивают автономные системы, такие как отопление и водоснабжение. При обустройстве автономной отопительной системы нужно учитывать, что часто происходят скачки показателя давления, поэтому такой диаметр изделия из металлопластика идеально подходит.

Внешнее сечение становит 32 мм, внутреннее сечение 26 мм при толщине 3 мм. Этот размер изделия позволяет устанавливать ее в качестве стояка. Если такой патрубок устанавливается как основной трубопровод, то в системе должен быть низкий показатель давления. Благодаря своей достаточно большой пропускной способности они обеспечивают прохождение большого объема жидкости бесперебойно.

Внешнее сечение этого патрубка из металлопластика – 40 мм, внутренний диаметр становит 32 мм, а толщина стенки – 3,9 мм. Такие трубы используются для установки длинных отопительных магистралей в промышленных и жилищных строениях. Также такой размер металлопластикового изделия нужен для установки центрального отопления и кондиционирования.

Внешнее сечение такого патрубка – 50 мм, внутреннее сечение становит 40 мм, толщина стенки – 4 мм. Эти трубы из металлопластика имеют достаточно большую проходимость, поэтому при их помощи монтируют технологические трубопроводные системы для отопления и водоснабжения промышленных объектов.

Есть варианты труб с еще большим диаметром – до 63 мм, но они не применяются для систем отопления жилых домов и имеют узкую направленность.

Выбор металлопластиковых изделий

При выборе следует учитывать такие параметры металлопластиковых патрубков:

Толщина стенок; Внутренняя проходимость и внешнее сечение; Вес, так как в некоторых случаях важно знать вес системы отопления и т.д.; Показатели теплопроводности; Показатели максимальной и минимальной температуры; Допустимый радиус изгиба; Срок службы. Как правило, все параметры, приведенные в таблице, являются стандартными, возможны небольшие отклонения

Это зависит от производителя

Как правило, все параметры, приведенные в таблице, являются стандартными, возможны небольшие отклонения. Это зависит от производителя.

Подготовка и сборка соединений на фитингах

В первую очередь следует упомянуть о калибровке – процедуре, которой пренебрегают иногда даже профессионалы. Между тем, металлопластиковые трубы поступают с завода в бухтах, а потому без калибровки сохраняют некоторую овальность, которая потом может выйти боком. Ведь когда в изогнутую трубу вставляется штуцер, его уплотнительные кольца просто вырываются из канавок, смещаясь к корпусу фитинга.

Все это приводит к уменьшению герметичности соединения, так как полиэтиленовая оболочка должна быть прижата кольцами непосредственно к фитингу. Более того, полиэтилен будет неизбежно при нагреве размягчаться, и частично вытесняться из зоны под разрезным кольцом. А это означает, что если уплотнительные кольца не на месте, может появиться течь. Последнюю обычно легко устранить подтягиванием гайки, но иногда и нет.

Монтаж металлопластиковых труб

Добавим, что при обязательной калибровке трубы с компрессионными фитингами можно открыто прокладывать. Однако когда такие трубы замуровываются в стяжку или в штробы, то лучше применять пресс-фитинги.

Если говорить о сборке систем отопления, то тонкостей у этого дела, конечно, немного. При монтаже стальных труб обычно применяются соединения при помощи резьбы, которые подматываются сантехническим льном. Режутся такие изделия болгаркой либо ножовкой по металлу. Необходимость калибровки и снятия заусенцев, а также фаски не отменяется. Кроме того, непосредственно перед шаровыми кранами, отсекающими радиатор, требуется перемычка. Иначе дроссель или кран будет регулировать проходимость всего стояка.

При затягивании гайки на фитинге компрессионном, его корпус следует другим ключом придерживать, иначе можно случайно нарушить герметичность, ранее сделанных соединений. Не забываем и о том, что повороты линии отопления делаются при помощи специальных угловых фитингов, а не изгибами трубы. При небольшом радиусе вы можете просто сломать алюминиевый сердечник, а слишком большой радиус будет выглядеть неряшливо. Соединяя подводку с радиатором, лучше использовать специальные гайки – американки. Такое соединение позволяет в случае необходимость быстро отопительный прибор отсоединить.

Типы используемых фитингов

Монтаж напольного водяного отопления

Гибкость материала позволяет использовать минимальное количество соединительных элементов. Множество разветвлений можно выполнить и без фитингов, однако в некоторых случаях без них таки не обойтись. Система водяного отопления может быть также установлена своими руками, однако для этого необходимо использовать прессовые фитинги.

Напольное водяное отопление

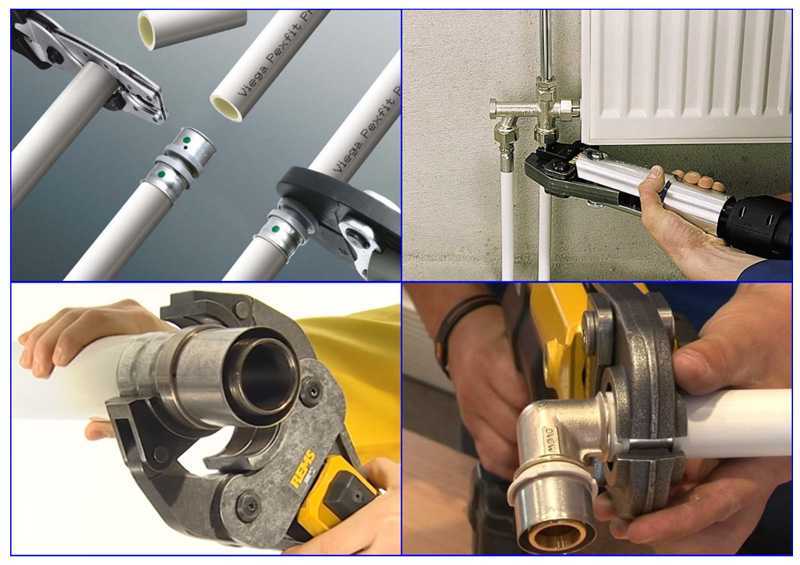

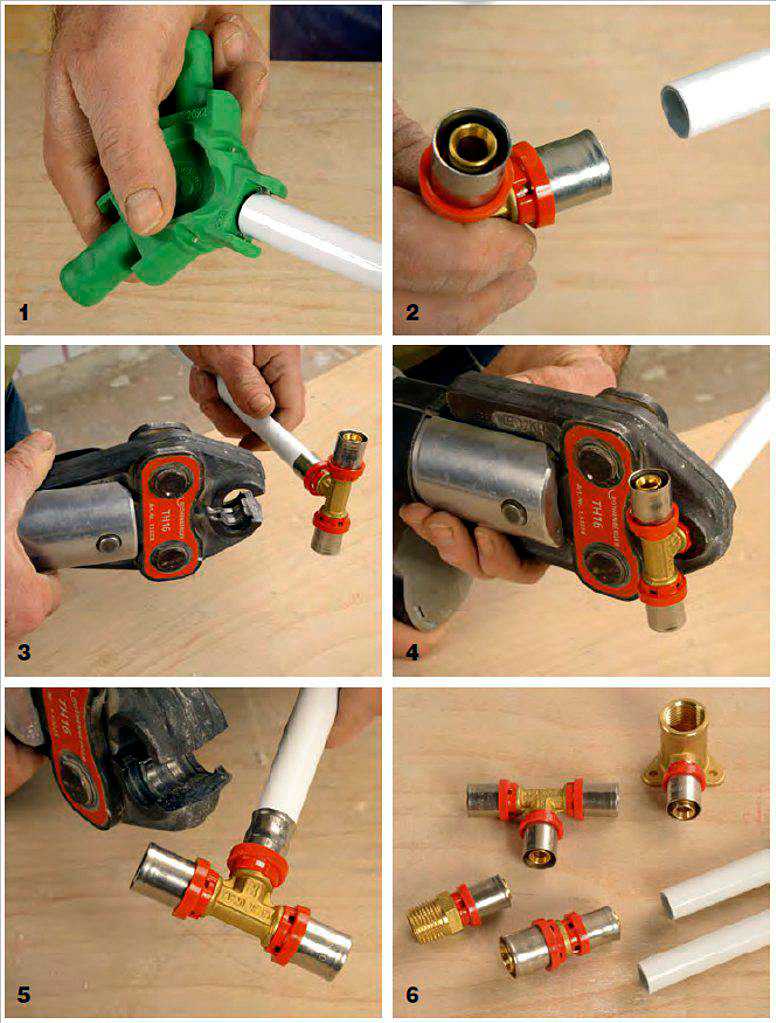

Сам процесс установки во многом схож с монтажом компрессионных фитингов, единственное отличие состоит в использование пресс клещей вместо закручивания накидной гайки. Пресс клещи для работы с металлопластиком могут быть двух основных типов:

• Ручные;
• Гидравлические.

Пользоваться пресс клещами чрезвычайно легко. Научиться можно с первого раза, на выполнение соединения уходят считанные минуты, а результатом является надежное и прочное крепление трубопровода на долгие годы.

Виды радиаторов

Для отопления помещений используют батареи:

• чугунные ― долговечны, нечувствительны к теплоносителю и давлению, способны выдерживать гидроудары;
• алюминиевые ― средний срок службы 15 лет, хорошая теплоотдача, довольно хрупкие, не выдерживают высокого давления и грязного теплоносителя;
• биметаллические ― служат 25 лет, хорошо отдают тепло, устойчивы к гидроударам, нечувствительны к энергоносителю;
• стальные ― эксплуатируются в течение 10 лет, хорошая теплоотдача, выдерживают среднее давление, капризны к теплоносителю;
• медные ― долговечны, нечувствительны к типу и качествам жидкости, хорошо выдерживают давление и его перепады.

Подключение

Два популярных типа подключения батарей:

однотрубное — и подача горячего теплоносителя, и возврат остывшего, происходят по одной трубе;

Фото 2. Однотрубная схема подключения радиаторов по принципу сверху вниз (наверху) и с нижним типом (внизу).

двухтрубное — подача нагретой жидкости идёт по одной трубе, холодной — по второй.

Справка. Третьим типом является не самый популярный коллекторный тип, в котором трубы идут от одного коллектора к каждому радиатору. Способ хорош для обогрева, но дорог по стоимости оборудования.

В каждом типе контур может идти:

• вертикально — с верхних этажей на нижний, часто применяется в самотёчных системах;
• горизонтально — труба последовательно соединяет все радиаторы, используется как в естественной, так и принудительной циркуляции.

Подключение радиаторов может быть верхним, нижним, диагональным. Тип подключения влияет на диаметр подключаемых труб и их количество.

Схема отопления

Рекомендуем в данном случае использовать двухтрубную разводку, когда одна труба является подачей, а вторая — обраткой. Если дом двухэтажный, для каждого необходимо сделать независимый розлив — две трубы проведите на первом этаже и две трубы на втором. Трубы заведите в установленный гидроузел с котлом.

При составлении схемы разводки труб нужно исходить из того, что теплогенератор и гидроузел будут размещены как можно ниже всех радиаторов. При этом учтите, что электрическому котлу влажность противопоказана, поэтому выбирайте для него самое сухое место.

Двухтрубная разводка отопления

Для равномерного расхода теплоносителя и распределения тепла по батареям рекомендуем после каждого радиатора, кроме концевых, уменьшать диаметр трубопровода. Установка системы отопления с использованием такого метода получила наибольшее распространение вместе с лучевой разводкой. Последняя, хотя и имеет некоторые преимущества, однако гораздо дороже из-за большого количества используемых труб.

Применение специальных фитингов с металлопластиковыми трубами

Чаще всего для этих целей применяются следующие два вида изделий:

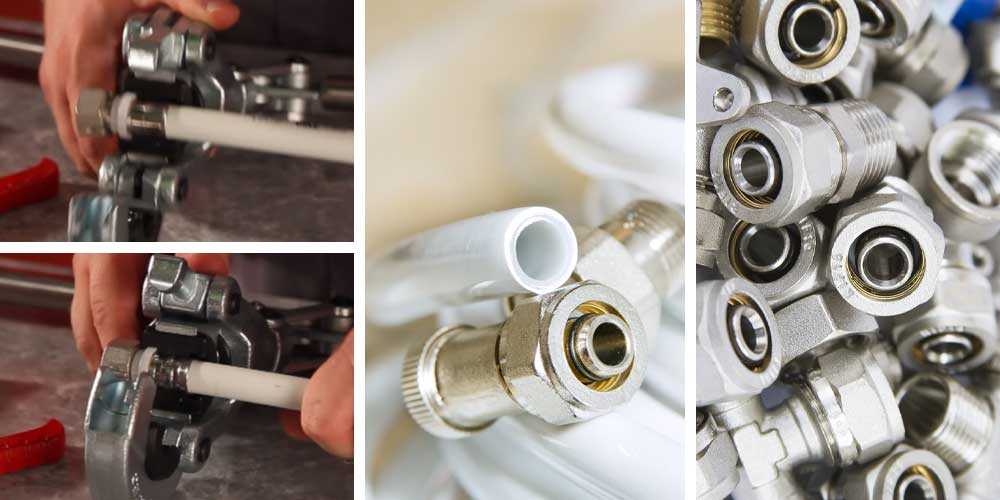

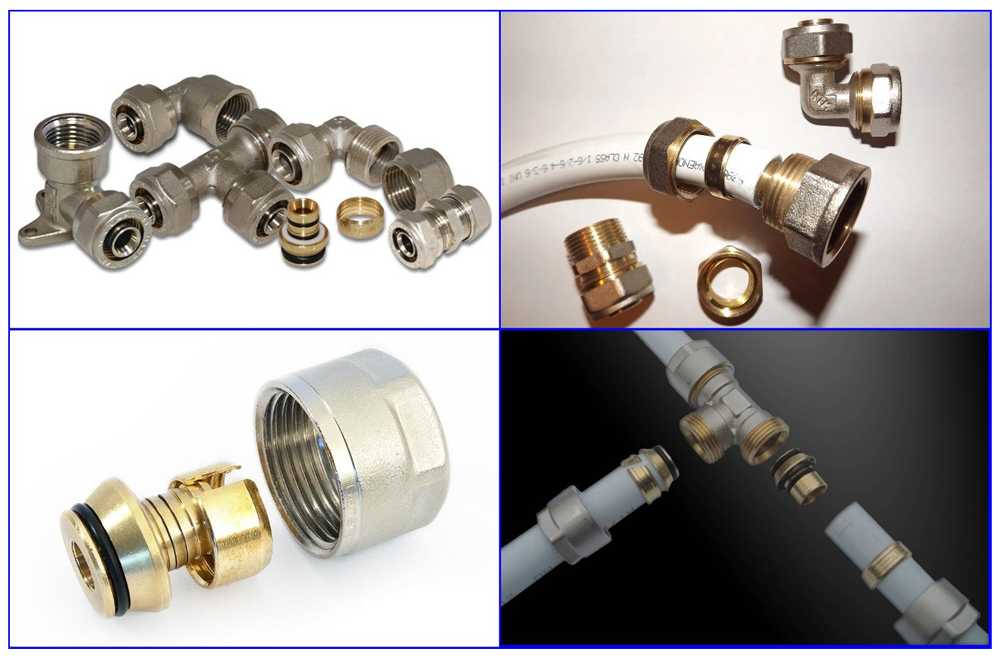

• фитинги компрессионные, которые обжимают трубу на специальном штуцере с использованием накидной гайки и разрезного кольца;

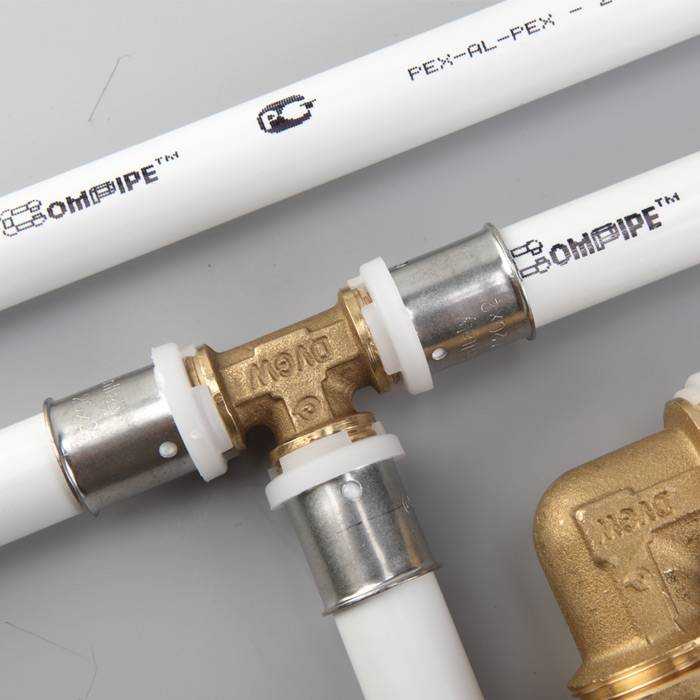

• пресс-фитинги, которые отличаются тем, что в них используется для зажимания трубы гильза из нержавеющей стали; последняя обжимается особыми клещами.

По мнению специалистов, более надежными являются именно пресс-фитинги. А вот первая разновидность таких изделий через некоторое время может дать течь. Но чаще всего такое случается только из-за неправильного монтажа. О том, как не допустить ошибок в этом деле и о правильной эксплуатации, мы и расскажем далее.

Каких диаметров бывают трубы

Ключевой характеристикой трубной продукции является диаметр. Данные величины сейчас стандартизированы, что облегчает обустройство коммуникаций.

Параметры, на которые следует обращать внимание при выборе труб:

1. Внутренний диаметр. Это основная характеристика, от которой зависит пропускная способность. Учитывается также при подборе фитингов.
2. Наружный диаметр. Может варьироваться от 16 до 63 мм.
3. Толщина стенки. В зависимости от сечения трубы, бывает от 2 до 3,5 мм.

На данный момент выпускаются металлопластиковые изделия с различным диаметром, что обязательно учитывается при обустройстве трубопровода.

Самые популярные размеры:

1. 16 × 2. Цифрой 16 обозначается внешнее сечение, а 2 — показатель толщины стенки. У таких изделий внутреннее сечение составляет 12 мм. Данная продукция сейчас является наиболее востребованной и с ее помощью устраивается разводка систем водоснабжения и отопления в квартирах. Благодаря свойствам самого материала и хорошей пропускной способности внутри труб не будет скапливаться известь, перекрывая тем самым поток теплоносителя. Определяющий момент при выборе — невысокая стоимость соединительных фитингов. В монтажных схемах такой диаметр актуален, если нужно выполнить отвод к смесителю в ванной или на кухне. Для обустройства главных трубопроводов задействуются изделия большего диаметра.
2. 20 × 2. Чаще всего находят применение при обустройстве системы «теплый пол». Внутренний диаметр этих труб — 16 мм. Для них выпускаются более дорогостоящие фитинги, но при этом сами изделия характеризуются большей пропускной способностью по сравнению с предыдущим вариантом. Поэтому при нестабильном водяном напоре лучше использовать именно их, особенно, если делается длинная трасса. Изделия способны выдержать давление до 10 бар, подобно стальной продукции.
3. 20 × 26. Внутренний диаметр — 20 мм, внешний — 26 мм, стенка имеет толщину 0,3 см. При помощи таких элементов монтируются стояки и системы «теплый пол». Это предпочтительный выбор, если трубопроводы устанавливаются в частном доме. В системе возможны скачки внутреннего давления, поэтому высокая пропускная способность не будет лишней.
4. 26 × 32. Продукция, имеющая большой диаметр — это основа любой системы отопления. Имеют высокую пропускную способность, что обеспечивает стабильную подачу теплоносителя. Из них собираются стояки и основные трубопроводы.
5. 32 × 40. Используются как при промышленном, так и гражданском строительстве. С их помощью создаются центральные либо индивидуальные системы отопления и водоснабжения, а также водоподготовки и кондиционирования.
6. 40 × 50. Толщина стенок таких труб достигает 0,4 мм. Применяются, если требуется создать технологичный трубопровод, обеспечивающий водоснабжение или отопление в условиях промышленного предприятия. Подходят для прокладки трасс, по которым движутся химически агрессивные среды или сжатый воздух. Это надежный и качественный материал, способный прослужить не менее 20 лет.

Существует большое разнообразие изделий в зависимости от диаметра. Отопление из металлопластиковых труб своими руками обычно выполняется с использованием продукции диаметром 26 × 32.

Использование труб из металлопластика в автономных и центральных отопительных системах

Использование металлопластиковых труб для монтажа систем отопления позволяет сэкономить время, силы и деньги и оборудовать трубопровод, обладающий всеми положительными качествами металла и пластика.

Чтобы добиться такого результата, необходимо, прежде всего, понимать различия в работе центрального отопления и индивидуального отопления:

• В системе центрального отопления мощное тепловыделяющее устройство нагревает большой объем воды. Подогретый теплоноситель поступает в дома и квартиры с температурой от 40 до 95 градусов, но при профилактических мероприятиях вода, подаваемая в трубы, может иметь температуру до 150 градусов. Давление обычно находится в пределах 4-5 атмосфер, но поскольку обслуживается широкая и разветвленная тепловая сеть, в трубопроводе возникают гидроудары — скачки давления при превышении нормы в 2-3 раза. Для металлопластика 95 градусов — это предел рабочей температуры, а гидроудар — угроза мгновенного разрушения стен, особенно в кривых и узлах. Поэтому установка металлопластиковых труб в помещениях, принимающих теплоноситель из централизованной системы, нежелательна. Однако решить вышеперечисленные проблемы можно, оснастив трубопровод стабилизаторами давления и терморегуляторами.
• В автономной системе циркулирует небольшой объем теплоносителя, температуру и давление можно регулировать непосредственно на теплогенерирующем устройстве. Поэтому в домах, квартирах, коммерческих зданиях и других постройках с индивидуальным отоплением металлопластик может применяться без ограничений.

Особые свойства

Расслоение металлопластиковой трубы

Прежде чем рассмотреть недостатки отопление из металлопластиковых труб — нужно объективно оценить их отрицательные стороны. Они же являются следствием использование полимерных материалов и алюминиевой фольги в качестве жесткой основы. Несмотря на то, что они не подвергаются коррозии, в некоторых типах труб используется полимер, разрушающийся под воздействием прямого солнечного света.

Кроме этого нужно учитывать разницу температурного расширения полимеров и алюминиевой оболочки. При резком нагреве полиэтиленовый слой будет расширяться значительно быстрее, чем фольга. Это приведет к расслоению конструкции. Учитывая этот фактор, возникает вопрос — можно ли использовать металлопластиковые трубы для отопления? Да, но с соблюдением следующих условий эксплуатации:

• Минимизация проявления гидроудара и резких скачков температуры в отоплении;
• Скрытый монтаж в тех частях помещения, где велика вероятность попадания солнечных лучей на магистраль;
• Отсутствие поверхностного натяжения, использование компенсационных петель для уменьшения вероятности порыва в системе.

Технические свойства металлопластиковых труб

Для принятия окончательного решения рекомендуется ознакомиться с техническими характеристиками металлопластиковых труб отопления. Для этого нужно изучать данные таблицы.

Несмотря на то, что во время монтажа отопления из металлопластиковых труб их можно сгибать — многократная деформация может привести к появлению трещин или сколов на поверхности. Это также нужно учитывать во время выполнения работ.

Так же как и стальные, металлопластиковые трубы могут разрушаться при воздействии отрицательных температур вследствие расширения жидкости в них. В таком случае необходимо выполнить утепление магистрали, а также установку греющего кабеля.

Металлопластик или полипропилен что лучше для водопровода

Сравнение систем

При обустройстве нового или замене старого водопровода часто возникает вопрос:

Многие считают, что металлопласт  значительно лучше термопластичного полимера пропилена, и вот почему.

Изделия отличаются:

небольшим коэффициентом линейного расширения, что существенно при использовании их при монтаже систем для подачи горячей воды; высокой способностью удержания изначальной формы

Это важно не только в плане внешней привлекательности, но и с технической точки зрения; абсолютной герметичностью

Важно!

Для повышения гигиенических свойств многие металлопластиковые модели изнутри на наноуровне покрываются серебром (очень тонкий слой).

Частицы серебра обладают свойством уничтожения вредоносных микроорганизмов, а также исключают возможность оседания на внутренней стенке отложений.

Несмотря на преимущества первого варианта, полипропиленовые аналоги составляют успешную конкуренцию.

Они отличаются:

• высокой прочностью;
• стойкостью к повреждениям механического характера;
• отсутствием расслоения;
• устойчивостью к химически активным веществам.

Важно!

Наличие в полипропилене антиоксидантов, содействует повышению стойкости изделий к химически активному хлору. С учётом этого факта, коллекторы из полипропилена начали применять для транспортировки питьевой воды.

Критерии выбора между металлопластиком и полипропиленом

Чтобы сделать правильный выбор, необходимо проанализировать критерии, в частности:

Предназначение изделия. Для водопроводов с холодной водой лучше выбрать трубы из полипропилена. По вопросу выбора оптимального варианта относительно перемещения горячей воды,  желательно проконсультироваться с профессионалами. Качество материала, от которого зависит длительность функционирования системы

Поэтому при покупке следует обратить внимание на наличие сертификатов соответствия. Рабочие и технические характеристики. Нужно быть уверенными, что детали смогут функционировать в конкретных условиях.  Тип монтажа

Магистрали из обоих материалов можно смонтировать своими руками. Стоимость.

Нужно быть уверенными, что детали смогут функционировать в конкретных условиях.  Тип монтажа. Магистрали из обоих материалов можно смонтировать своими руками. Стоимость.

Монтаж и эксплуатация труб

Оптимальный вариант – комбинированное обустройство водопровода. В таком случае стояки между этажами выполняют из полипропиленовых труб, а разводку по комнатам – из металлопластиковых элементов.

При отдельном монтаже металлопластиковых труб для водопровода главное внимание нужно обратить на стыки. Необходимо обладать определёнными навыками, чтобы соединения были герметичными. Для этого нужно уметь обращаться с резаком, а также с ножом для зачистки торцов, гаечными и газовыми ключами

Для этого нужно уметь обращаться с резаком, а также с ножом для зачистки торцов, гаечными и газовыми ключами.

Перед началом сборочных работ необходимо сделать разводку. Благодаря пластичным свойствам металлопласта, отдельные участки магистрали можно прокладывать под необходимыми углами, а также в труднодоступных местах.

Монолитность стыковки деталей из полипропилена является их главным достоинством. Для монтажа конструкции необходимо приобрести специальный паяльник. После разогрева стояков они сливаются в целостную конструкцию. Спайка требует специальных навыков, скорости, точности выполнения операций. Если будете придерживаться этих требований, то водопровод будет качественно функционировать на протяжении всего срока службы.

Зависимость срока службы полипропиленовых труб от их типов и возможных давлений

Рабочая температура, ℃	Эксплуатационный срок, лет	PN 10	PN 25	PN 32
Допустимое давление, атм
10	1	21,11	33,21	41,42
	10	19,43	30,55	38,14
	50	18,32	28,76	35,94
30	1	15,34	24,17	30,13
	10	14,04	22,00	27,4
	50	13,16	20,62	25,73
50	1	11,06	17,32	21,64
	10	9,90	15,60	19,55
	50	9,33	14,64	18,21
70	1	7,84	12,38	15,37
	10	7,09	11,65	13,8
	50	5,26	8,12	10,18
90	1	4,60	7,34	8
	10	2,7	4,25	5,23

Важно!

Чтобы соединение было герметичным, запрещается движение стыкуемых стояков до их полного остывания.

Маркировка труб из металлопластика

Маркировка металлопластиковых труб у разных производителей может различаться в последовательности значений маркировочного кода. Зачастую она имеет такую последовательность:

1. Название компании-производителя труб.
2. Сертификат соответствия, по которому выполнено производство трубы.
3. Конструкторские характеристики.
4. Диаметральные характеристики, толщина стенок. Обозначения приводятся в миллиметрах.
5. Значение номинального давления. Указанная величина – давление воды в металлопластиковой трубе при температуре окружающей среды 20°С.
6. Обозначение среды, которая пригодна для транспортировки.
7. Дата с номером партии.

К конструкторским характеристикам относятся материал трубы и метод сшивания. Материал обозначается так: PP-R – полипропилен; PE-R – полиэтилен, PE-X – сшитый полиэтилен. Способ сшивания обозначается в маркировке такими буквами: a – пироксидным методом; b – с помощью силана; c – с помощью потока электронов; d – азосоединение молекул.

Маркировка наносится через определенный, очень короткий промежуток, чтобы даже на небольших отрезках труб информация сохранялась.
