ТРУБЫ КОРСИС.БЕЗНАПОРНАЯ И ЛИВНЕВАЯ КАНАЛИЗАЦИЯ

ООО «АОС» предлагает трубы КОРСИС, изготовленные по технологии компании «Polieco» (Италия).КОРСИС — это полученная методом коэкструзии ПЭ труба с двойной стенкой, гофрированная снаружи и гладкая изнутри. Специальный профиль трубы КОРСИС относится к типу В (pen 13476-1). Благодаря использованию современных технологических разработок при создании оборудования труба КОРСИС, в отличие от традиционных аналогов, дополнительно имеет «двухарочную» форму гофра:

De наружный диаметр 65 — толщина стенки Di внутренний диаметр   внутреннего слоя ее высота гофра t шаг гофра ез толщина стенки гофра I ширина выступа 64 — толщина стенки   гофра

Трубы КОРСИС обладают рядом технических и экономических преимуществ:

• изготавливаются из специальной марки полиэтилена повышенной плотности. ПЭ характеризуется высокой ударопрочностью даже в условиях низких температур, высокой химической стойкостью и лучшим cопротивлением стиранию по сравнению со многими другими материалами, используемыми для производства труб;• имеют высокую кольцевую жесткость — как за счет специальной конструкции, так и вследствие применения специальных марок полиэтилена;• легко и быстро монтируются: соединяются с помощью муфты и уплотнительного резинового кольца или путем стыковой сварки;• в высшей степени универсальны благодаря возможности использования широкого ассортимента фитингов,колодцев и соединения с любым из существующих типов и материалов труб;• благодаря малому весу трубы КОРСИС легко хранить, складировать, транспортировать и монтировать;• отличаются длительным сроком службы при низкой стоимости эксплуатации;• обладают превосходным соотношением цена/качество по сравнению с трубами других типов и из других материалов.Соединение с помощью муфты и уплотнительного кольцаУплотнительное резиновое кольцо устанавливается в паз первого (для труб диаметром 250-1200 мм) или второго (для труб диаметром 125-200 мм) рифления, причем уплотняющий профиль ( «язычок») должен быть направлен в сторону, противоположную направлению ввода трубы в муфту. Соединительная муфта устанавливается на трубу с постоянным и одинаково распределенным усилием. Края трубы, муфты и уплотнительные кольца при монтаже должны быть абсолютно чистыми.

Соединение при помощи сварки встык

Трубы КОРСИС можно соединять при помощи сварки встык благодаря достаточной толщине стенки и расстоянию между гофрами. При этом используются те же сварочные машины и техника проведения работ, что и при сварке обычных полиэтиленовых труб. Режим сварки [время и давление) устанавливаются исходя из толщины свариваемых стенок.В качестве перехода между существующей системой трубопровода и новой трубой КОРСИС рекомендуется использовать смотровые колодцы. Смотровой колодец может быть полиэтиленовым или бетонным.В конструкцию полиэтиленового смотрового колодца 1000 или 1200 мм входит:

• лоток (литое основание], рассчитанный на подсоединение труб диаметром от 250 до 500 мм,• уплотнительная резиновая прокладка для соединения лотка с телом колодца,• тело колодца — отрезок трубы КОРСИС класса SN 8,• уплотнительная резиновая прокладка для горловины,• горловина колодца (конический переход).По желанию заказчика полиэтиленовый смотровой колодец может быть укомплектован стальной лестницей с защитным противоскользящим покрытием.Для соединения труб КОРСИС с бетонным смотровым колодцем применяются специальные методы, позволяющие реализовать соединение как с помощью специальной защитной муфты, так и путем фиксации трубы в колодце с помощью цементного раствора. В обоих случаях специальный профиль труб КОРСИС обеспечивает надежность и герметичность соединения.

Классификация труб «Корсис» и «Корсис ПРО»

У разных труб Корсис технические характеристики индивидуальны, поэтому для них существует несложная система классификации, чтобы вам было легче подобрать необходимое изделие:

• Трубы «Корсис» и «Корсис ПРО» в первую очередь различают по материалу, из которого они изготовлены: «Корсис» изготавливается из полиэтилена, а «Корсис ПРО» из полипропилена.

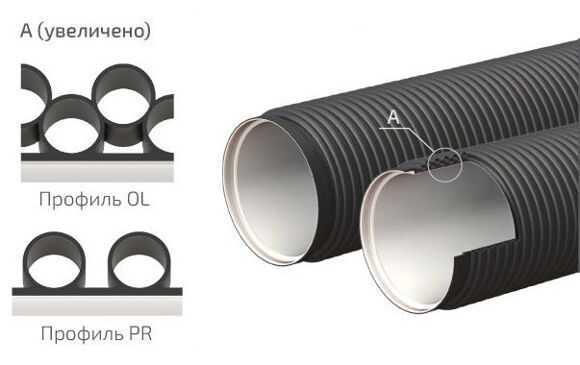

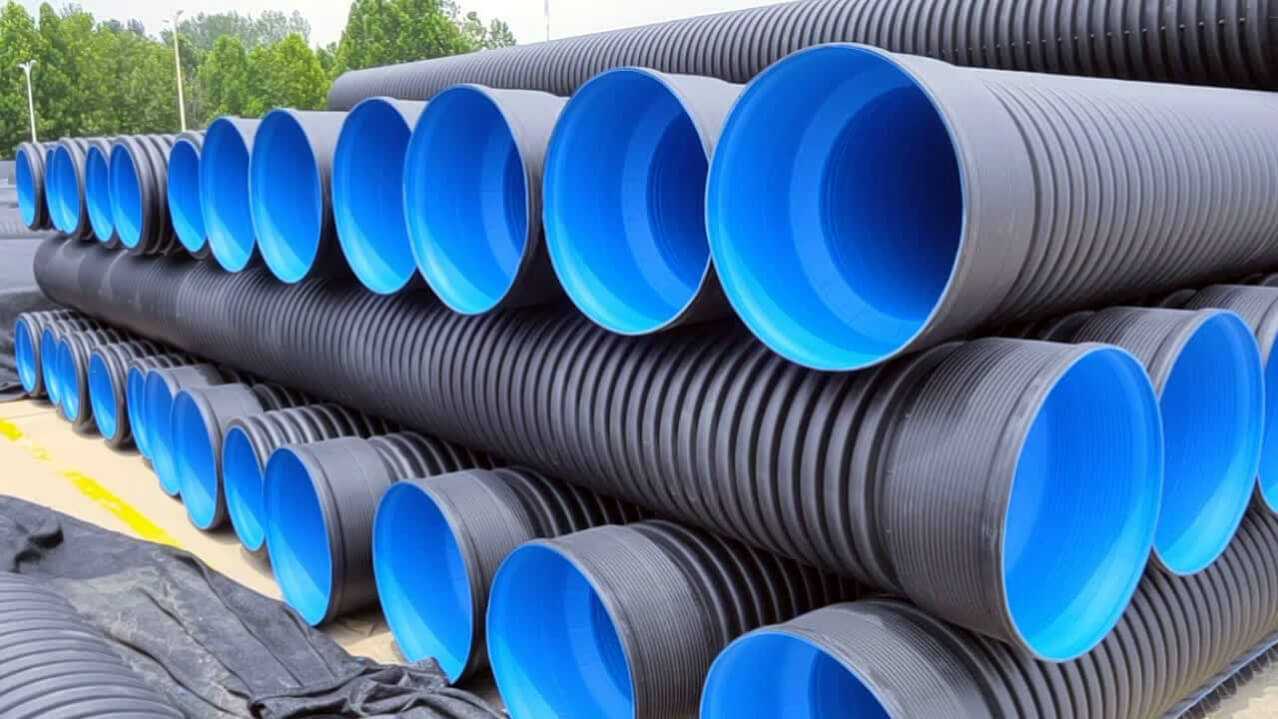

• Структура у обоих труб одинакова, однако она также заслуживает внимания. Трубы «Корсис» состоят из двух слоёв: гладкий внутренний и гофрированный внешний. Трубы «Корсис» и трубы «Корсис ПРО» также можно различить по цвету внутреннего слоя: у первого варианта он белый, а у второго голубой.
• SN — это показатель кольцевой жёсткости. Каждая труба Корсис характеристики SN имеет различные, однако гофрированная поверхность позволяет выдерживать большие нагрузки на кольца трубы у любого изделия. Подбирая трубы Корсис, необходимо хорошо продумать необходимый показатель кольцевой жёсткости, ведь, например, прокладывая трубы под автомобильной трассой или под авиационным полотном, необходимо выбирать только высококачественные трубы с достаточной прочностью к внешним механическим воздействиям, иначе это может привести к аварии. Измеряется жёсткость труб в кН/кв.м., а конкретные показатели труб «Корсис» составляют 4,6,8 кН/кв.м. у полиэтиленовых изделий, и 12, 16 кН/кв.м. у полипропиленовых «Корсис ПРО».
• Поставляемые трубы также могут иметь различную комплектацию. Обычно трубы поставляются, либо с приваренным раструбом, который крепиться к уплотнительному кольцу у труб с диаметром более 250 мм, либо без него.
• Длина труб обычно составляет 6 или 12 м. Разрезаются трубы по нижней гофре, поэтому производитель может допускать отклонения в 1% от указанного метража.
• Монтаж труб «Корсис» проводится при температуре от -40 до +60°C, а «Корсис ПРО» можно установить при температуре от -20 до +60°C.
• Трубы Корсис для канализации также различаются максимальным значением своей рабочей температуры. Труба «Корсис ПРО» способна проводить жидкости, температура которой составляет +95°C, а вот труба «Корсис» выдержит лишь жидкости с температурой в 40°C.

Что это такое

Продукцию под брендом «Корсис» производит отечественная компания Полипластик, основанная в 1991 году. Компания является крупнейшим на постсоветском пространстве производителем полимерных труб, фитингов к ним, запорно-регулирующей арматуры, пластиковых колодцев и прочих изделий из пластика.

Назначение труб — водоотведение и канализация, а их ключевая особенность — гофрирование стенок.

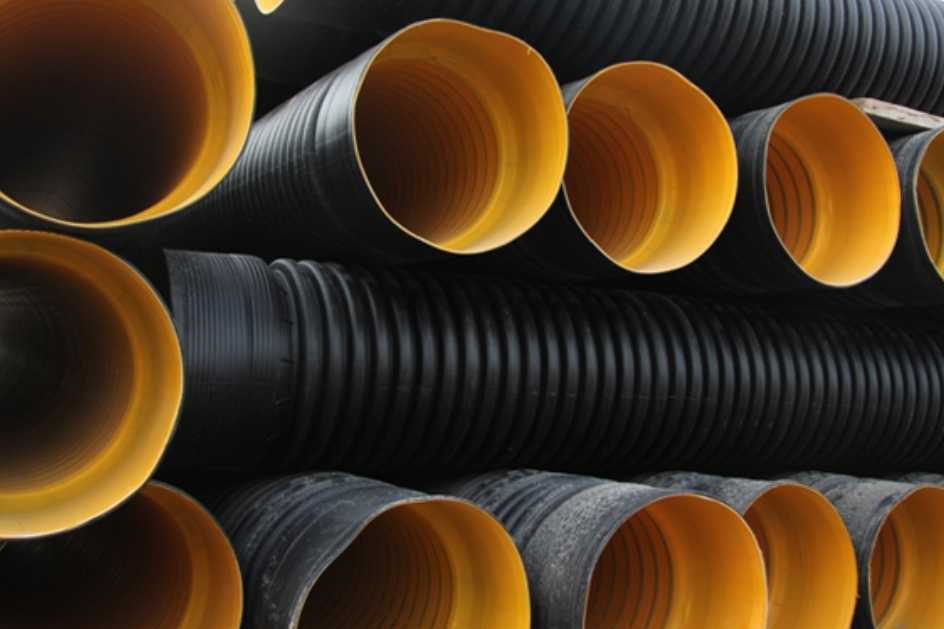

Гофрирование отрицательно отражается на гидравлическом сопротивлении трубопровода, а для канализации означает еще и скопление во впадинах переносимого стоками мусора. В изделиях Корсис эта проблема решена просто и изящно: их стенки сделаны двойными. Внешняя гофрированная оболочка отвечает за жесткость, а гладкая внутренняя обеспечивает беспроблемную транспортировку воды и стоков.

Гладкая внутренняя поверхность позволяет снизить до минимума гидравлическое сопротивление трубопровода.

Нормативная документация

Все линейки Корсис производятся по ГОСТ Р 54475-2011, регламентирующему производство полимерных труб со структурированными стенками, и по техусловиям — своим для каждой линейки.

Общие сведения

1.1. История канализационных труб

Исторически канализационные коллекторы представляли собой открытые каналы и сооружения из камня, кирпича или дерева,применялись также трубы из различных металлов. В конце 19-го века появились канализационные системы из железобетонных труб. В середине 20-го века было изобретено новое решение – полимерные трубы, которые позволили быстро строить долговечные и надежные трубопроводы. За короткий промежуток времени были разработаны и использованы трубы из поливинилхлорида(ПВХ), полиэтилена, полипропилена и различных их производных. Эти трубы легкие и удобные в монтаже и, кроме того, доступны по ценам. В процессе строительства и эксплуатации канализационных сетей были замечены и недостатки некоторых материалов, например, ПВХ не всегда отвечал необходимым эксплуатационным параметрам, в первую очередь за счет повышенной хрупкости и низкой морозостойкости, в то время как марки полиэтилена постоянно совершенствовались.

На данный момент полиэтилен обладает оптимальным сочетанием физико-химических свойств: высокая химическая стойкость,морозостойкость, вязкость, долговечность, способность к самокомпенсации внутренних напряжений и многие другие, которые будут рассмотрены ниже. В последние годы прогресс был направлен в сторону создания более легких типов труб с высокой кольцевой жесткостью и лучшим соотношением «жесткость/материалоемкость» по сравнению с другими материалами.

Проводились исследования по самым разнообразным типам профиля трубных стенок, что привело к созданию, в частности,труб КОРСИС.

Двухслойные полиэтиленовые трубы КОРСИС отличаются превосходной стойкостью к агрессивному воздействию сточных води нагрузкам, возникающим во время установки и эксплуатации, легкостью монтажа, долговечностью, а также превосходным соотношением «качество/цена».

1.2. Требования к канализационным трубопроводам.

Экономическая целесообразность применения Требования, обычно предъявляемые к любым канализационным трубопроводам:

• хорошие длительно обеспечиваемые гидравлические характеристики;
• устойчивость к внешним нагрузкам;
• долговременная герметичность соединений;
• оптимальная коррозионная и химическая стойкость;
• высокая стойкость к истиранию;
• низкая зарастаемость различными типами отложений;
• простой и быстрый монтаж;
• конкурентоспособная цена в сравнении с другими материалами.

Материал и тип трубы должны соответствовать условиям, предусмотренным проектом. В первую очередь это относится кгидравлическим характеристикам, внешнему диаметру и к значению коэффициента шероховатости. Стойкость к химическомуагрессивному воздействию и истиранию должна оцениваться с учетом свойств сточных вод. Непроницаемость системы труб должна быть двусторонней: многие проблемы, имеющиеся в существующих канализационных коллекторах и наносящие ущербочистительным станциям, вызываются проникновением грунтовых вод в местах соединений. Отсутствие герметичности, в основном,связано с неправильной установкой трубы, хотя причиной этого могут также быть неправильные конструкция соединения или тип используемого уплотнения.

При анализе экономической целесообразности применения труб из полиэтилена, нужно отметить, что значительно важнее непросто делать сравнительные оценки затрат на прокладку трубопровода, а рассматривать канализационный трубопровод в комплексе, включая в эти оценки перспективные затраты на техническое обслуживание и ремонт, а также срок службы, желательно не менее 50 лет.

При проектировании канализационных систем первостепенное значение, как правило, придается вопросам окончательной стоимости (под которой понимают совокупную стоимость материала, прокладки и эксплуатации) и долговечности при условии правильного обслуживания.

На этом основании разработчик проекта, заказчик, подрядчик и служба эксплуатации должны оптимизировать проект как единоецелое, состоящее из: анализа детальных схем сооружения, оптимального выбора материала, точного определения наиболееэкономичных и подходящих методов прокладки, технически и экономически эффективной установки, и, наконец, правильного режима эксплуатации.

Полиэтиленовая труба КОРСИС наилучшим образом отвечает всем указанным требованиям.

Технические характеристики

Характеристики этих труб немного различаются, в таблице приведена часть показателей.

Наименование	Корсис	Корсис Про
Кольцевая жесткость (SN)	4, 6, 8	12, 16
Материал изготовления	полиэтилен	полипропилен
Цвет	снаружи	черный	черный
внутри	белый	голубой
Температура (°C)	эксплуатации	0 – +40	0 – +95
монтажа	−40 – +60	−20 – +60

Как видите, отличия хоть незначительные, но есть. Так например в одном исполнении, материалом для изготовления служит полиэтилен, а в другом полипропилен. Гофрированная поверхность у них одинаковая, отличие только в цвете внутреннего слоя: белый и голубой.

Так же, отличаются и показатели кольцевой жесткости, которые обозначаются буквами SN и измеряются в кН/м².  Кроме этого, трубы этой марки могут отличаться комплектацией: они могут быть с раструбом и без него.

Стандартная длина трубы 6 или 12 метров, допустимое отклонение от заявленного метража – 1%. Кроме этого, они могут отличаться и рабочей температурой, так например модель Корсис способна выдержать температуру отводимой жидкости до +40° C, а модель с приставкой «Про» – до +95° C.

Характеристики Корсис

Изготовлены из полиэтилена низкого давления, за счет более низкого класса жесткости используются только при прокладке канализационных и ливневых трубопроводов. Максимальная глубина укладки:

• SN4 — 6 – 6 м;
• SN8 – 10 м.

Характеристики:

Устойчивость при давлении в стенке трубы:

3,9 Па при 80° С – 165 ч

2,8 Па при 80° С – 1000 ч.

• Резистентность к термическому воздействию в 200° С – 20 мин.
• Плотность – 950 кг/м³.
• Массовая доля углерода – 2 — 2,5.

Преимущества:

• монтаж при температуре −20° С;
• ударопрочность;
• стойкие к химическим и механическим воздействиям;
• возможность сгибания при укладке;
• долговечность;
• простой монтаж, транспортировка и хранение;
• невысокая стоимость.

Размеры и вес

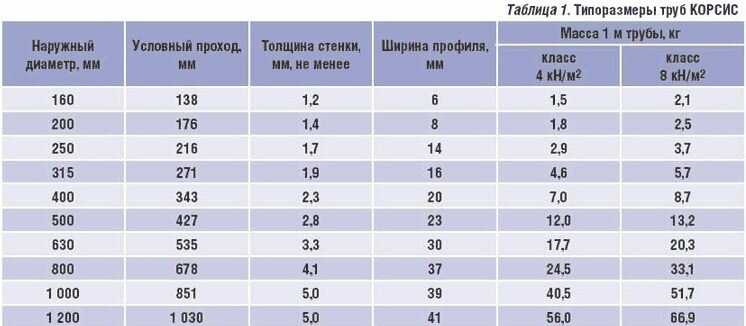

Ниже приведены таблицы с основными типоразмерами труб Корсис:

Диаметр (мм)	Толщина стенки (мм)	Выступ гофры (мм)
наружный	внутренний
110	91	1	8,6
125	107	1,1	8,6
160	138	1,2	9
200	176	1,4	12
250	216	1,7	23
315	271	1,9	27
400	343	2,3	30
500	427	2,8	38
630	535	3,3	47
800	678	4,1	56
1000	851	5	60
1200	1030	5	80

Таблица веса изделий в зависимости от класса жесткости:

Диаметр (мм)	Масса (кг)
наружный	внутренний	SN4	SN6	SN8
110	91	0,79	0,87	0,95
125	107	0,88	0,99	1,1
160	138	1,27	1,49	1,7
200	176	1,75	2,03	2,3
250	216	2,9	3,2	3,5
315	271	4,7	5,05	5,4
400	343	5,8	7,05	8,3
500	427	9,2	10,9	12,6
630	535	14,6	16,15	17,7
800	678	25	28,75	32,5
1000	851	38	42,25	46,5
1200	1030	56	60,25	64,5

Характеристики Корсис Про

Главное отличие этих труб, материал из которого они изготовлены – полипропилен, а именно высокопрочный блок-сополимер. Именно этот материал делает их прочнее и соответственно расширяет сферу применения: бытовая, ливневая и промышленная канализации. Так же увеличивается и максимальная глубина укладки до 15 м.

Преимущества:

• большой диапазон температур эксплуатации;
• устойчивость к химическим и механическим воздействиям;
• прочность;
• более высокий показатель жесткости;
• простота монтажа, транспортировки и хранения.

Характеристики:

Устойчивость при давлении в стенке трубы:

4,2 Па при 80° С – 140 ч.
2,5 Па при 95° С – 1000 ч.

• Устойчивость к термическому воздействию в 200° С – 8 мин.
• Плотность – 900 кг/м³.
• Массовая доля углерода – 2 — 2,5.

Размеры и вес

Типоразмеры:

Диаметр (мм)	Толщина стенки (мм)	Выступ гофры (мм)
наружный	внутренний
110	91	1	8,6
125	107	1,1	8,6
160	138	1,2	9
200	176	1,4	12
250	216	1,7	23
315	271	1,9	27
400	343	2,3	30
500	427	2,8	38
630	535	3,3	47
800	678	4,1	56
1000	851	5	60

Вес:

Диаметр (мм)	Масса (кг)
наружный	внутренний	SN12	SN16
110	91	0,84	0,92
125	107	0,95	1,06
160	138	1,43	1,64
200	176	1,95	2,22
250	216	3,08	3,37
315	271	4,86	5,2
400	343	6,79	7,99
500	427	10,5	12,14
630	535	15,56	17,05
800	678	27,69	31,3
1000	851	40,69	44,79

Полипропиленовые трубы «Корсис ПРО»

Изделия серии «ПРО» производят из импортного высокомодульного блок-сополимера, позволяющего делать трубы более прочными.

Преимущества и характеристики полипропиленовых изделий

Трубы «Корсис ПРО» применяют в строительстве и ремонте:

• сетей бытового водоотведения;
• безнапорной ливневой канализации;
• в системах промышленного сброса вод.

Закладка полипропиленовых изделий данной серии производится на глубину до 15 м.

Преимущества «Корсис ПРО»:

• широкий интервал температур эксплуатации;
• резистентность к химическому и механическому видам воздействий;
• ударопрочность;
• высокий параметр жесткости;
• широкий набор муфт и фитингов, позволяющих осуществить соединение с любыми трубами из разных материалов, с пропиленовыми колодцами;
• удобные в монтаже;
• удобные для транспортировки и хранения.

Полипропилен, используемый в производстве изделий, характеризуют параметрами:

1. Устойчивость при давлении в стенке трубы 4,2 Па при 80 градусах С – 140 ч.
2. Устойчивость при давлении в стенке трубы 2,5 Па при 95 градусах С – 1000 ч.
3. Резистентность к термическому воздействию в 200 градусов С – 8 мин.
4. Плотность – 900 кг/куб.м.
5. Массовая доля углерода – 2-2,5.

Как внутренняя, так и внешняя поверхность слоя не должны иметь трещин, пузырьков, посторонних включений, которые заметны без увеличения.

Таблица типоразмеров и веса труб «Корсис ПРО»

Основные параметры размеров и веса изделий приведены в таблицах 2 и 3. Таблица 2. Типоразмеры труб «Корсис Про»

Наружный диаметр, мм	Внутренний диаметр, мм	Толщина стенки, мм	Ширина выступа гофра, мм
110	91	1,0	8,6
125	107	1,1	8,6
160	138	1,2	9
200	176	1,4	12
250	216	1,7	23
315	271	1,9	27
400	343	2,3	30
500	427	2,8	38
630	535	3,3	47
800	678	4,1	56
1000	851	5,0	60

Таблица 3. Вес трубы «Корсис ПРО»

Номинальный диаметр, мм	Расчетная масса труб SN12, кг	Расчетная масса труб SN16, кг
110/91	0,84	0,92
125/107	0,95	1,06
160/139	1,43	1,64
200/176	1,95	2,22
250/216	3,08	3,37
315/271	4,86	5,20
400/343	6,79	7,99
500/427	10,50	12,14
630/535	15,56	17,05
800/678	27,69	31,30
1000/851	40,69	44,79

Маркировка

Маркировку наносят на внешнюю или внутреннюю сторону трубы вдоль гофра цветной печатью или в виде наклеиваемого ярлыка. Маркировка включает в себя название изготовителя, условное обозначение изделия, дату изготовления и номер партии. Помимо обязательных данных, информация в маркировке может включать дополнительные сведения.

Особенности монтажных работ

Труба используется для прокладки под землёй на глубине не более 15 м. Минимальная глубина закладки не должна быть меньше, чем 1 м. При обратной засыпке траншеи следует использовать мелкозернистый материал, такой, чтобы величина частиц легко входило между рёбрами гофры. Величина частиц земли, камней или гравия не должен превышать ширину между выступами гофрированных рёбер. Соединение сваркой встык. Соединение сварочным швом становится возможным благодаря большой толщине стенки трубы Корсис и достаточной ширине между рёбрами жёсткости. Технология использования сварочных приёмов ничем не отличается от соединения гладких полиэтиленовых труб.

При использовании сварочных стыковых машин задаются параметры давления, времени и температуры, которые устанавливают исходя из показателя толщины стенок трубы.

Режим сварки выбирают от толщины стенок. Есть трубы, которые поставляются на место монтажа с приваренным расширительным и соединительным раструбом. Для удобства монтажа многие производители отправляют партию продукции на объект вместе с распорными кольцами, стяжками и нагревательными элементами.

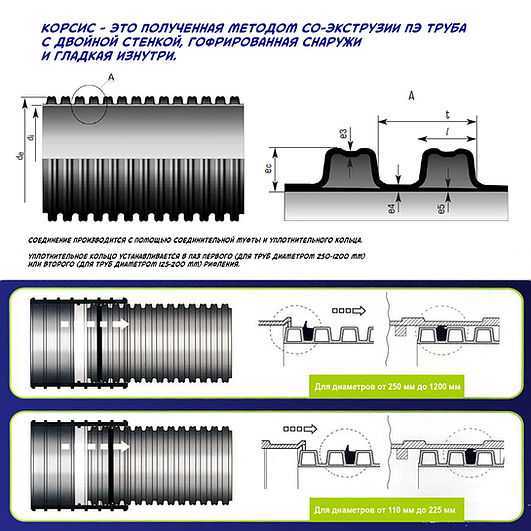

Соединение муфтами и уплотнительными кольцами. Если кольцо устанавливают в рифлёный паз первый по счету, то диаметр кольца принимают 120–250 мм, если соединение происходит на уровне второго ребра жёсткости, то размер окружности составляет 110–1200 мм.

Устанавливать муфту рекомендуется с постоянным и равномерно распределённым усилием в продольном направлении. Нельзя применять ударные воздействия кувалдами и отбойными молотками, которыми легко повреждаются уплотнительные кольца и муфты. Для облегчения установки применяют устройства рычага.

Особенности монтажа трубопровода «Корсис»

Гофрированные изделия «Корсис» подходят для оборудования смотровых колодцев, отличаются легкостью и удобством монтажа. При соединении конструктивных деталей трубопровода придерживаются определенных требований.

Монтаж смотровых колодцев «Корсис»

Смотровые колодцы делят на виды:

• лотковые — для использования в жилищно-коммунальных сетях;
• безлотковые — для использования в дорожно-ливневой канализации;
• инспекционные;
• перепадные – предусматривают перепад высот между входящей и исходящей трубами;
• тангенциальные – большого размера с установкой смотровой площадки, лестницы.

Шахты колодцев изготавливают из труб:

• «Корсис ПРО» диаметром 630-1200 мм;
• «Корсис ПЛЮС» диаметром 1200-2200 мм.

Шахту колодца монтируют к горловине при помощи уплотнительного кольца трубы, к низлежащему лотку – при помощи манжеты. К горловине подсоединяют адаптер для выхода из колодца под углом к шахте.

Основные требования к монтажу трубопровода

Монтаж труб Корсис – инструкция:

1. Монтаж должны проводить специалисты.
2. Не выходите за рамки разрешенного температурного режима монтажа.
3. Места соединения трубопровода очистите от загрязнений.
4. Для смазки соединяемых между собой плоскостей нельзя применять вещества, содержащие масла: они ведут к разрушению полимера и сокращению срока службы изделий.
5. Используйте соединительные элементы – муфты, уплотнительные кольца и манжеты – того же производителя, что и сами трубы.

Сегодня для самотечных систем водоотведения без давления не нужно применять тяжелые стальные трубы, так как существуют полимерные гофрированные трубы «Корсис» с повышенными степенями жесткости для прокладки в грунтах на глубине до 15 м. Изделия простые в монтаже, обладают приемлемой ценой и хорошими эксплуатационными характеристиками.

Методы проектирования

В вопросах проектирования полиэтиленовых магистралей принятие конечного решения зависит от окончательной стоимости совместно материалов, монтажа и эксплуатации при правильном обслуживании сложных сооружений. Заказчик, проектант, подрядчик и эксплуатационная служба должны работать в плотном тандеме и оптимизировать все вопросы при выборе трассовой схемы, материала, использовании методов и технологии монтажа, режима использования готовой канализационной магистрали.

Для работы используют положения, определённые в СНиП для наружных сетей и сооружений водопровода и канализации и нормах проектирования и монтажа канализационных и водопроводных систем.

Для самотёчных канализаций рекомендуется рассчитывать скорость движения стоков в пределах от 1 до 4 м за секунду, дождевым водам рекомендуется поток до 7 м за секунду.

Серии труб Корсис, выпускаемые для потребителей:

• тип ПРО делают из полипропилена многослойной конструкции, производят с рёберной жёсткостью SN 16;
• тип ЭКО производят из полиэтилена после вторичного использования и переработки;
• тип АРМ включает в себя изделия с армированной сеткой в стенках труб, имеет кольцевую жёсткость SN 16, по индивидуальному заданию заказчика этот показатель увеличивается до SN 24;
• тип ПЛЮС используется в случае требований по увеличению пропускного диаметра труб, по внутреннему диаметру от 1200 до 2400 миллиметров, жёсткость – SN 2, 4, 6, 8;
• тип СВТ для внешней канализации со спиральными рёбрами.

Модификации гофрированной трубы «Корсис»

Все трубы с двухслойной профилированной стенкой «Корсис» выпускаются окрашенными в черный цвет снаружи кусками длиной 6 и 12 метров. Внутренний цвет серии «Корсис-ПРО» светло-голубой. Изделие характеризуется повышенной кольцевой жесткостью – 16 единиц (показатель СН). Это позволяет производить укладку на максимальные глубины до 15 метров. Сам показатель СН в зависимости от диаметра, толщины и структуры стенки в трубах может быть 2, 4, 6, 8, 10, 16 и 24 кН/м2.Наименьший – в трубах серии ЭКО, изготовленных из материала вторичной переработки.

Трубы «Корсис», технические характеристики которых адаптированы специально под наружную укладку, выпускаются серией СВТ (спиральновитые). Наружный цвет – черный, внутренний – белый. Серия «ИЗО-Корсис» специально разработана для эксплуатации в условиях с низкими температурами. Еще одна труба «Корсис» технические характеристики имеет максимально увеличенные (диаметр, толщину стенки, кольцевую жесткость). Она идет в продажу под серией ПЛЮС. Диаметр таких труб – 2400 мм. Аналогичными свойствами обладают серии АРМ и СВТ. Всегда при выборе гофрированных полипропиленовых труб ориентируйтесь на показатель кольцевой жесткости. Лучше приобрести серию с повышенными показателями.

Что представляют собой лотковые конструкции?

Лотковый колодец, что это такое? Для обычной канализации (хозяйственно-бытовой) монтируют лотковые колодцы. В них канализационная труба переходит в открытый лоток. Это направляющая для потока воды, которая находится в нижней части шахты. На смену железобетонным шахтам пришли полиэтиленовые, которые намного прочнее, выносливее и для установки не требуют дополнительной техники. Полиэтиленовый колодец намного герметичнее, не подвергается коррозии. Служит довольно долго.

Конструкция канализационного колодца — изделие монолитное, а это значит, что вопрос гидроизоляции и заделки швов ему не грозит. Нижняя лотковая часть имеет небольшой уклон, это предусмотрено для того, чтобы не происходило застаивания сточной воды. Внизу в лотковой части в колодце есть специально отведенное место для ввода канализационных труб разного диаметра.

Конструкция канализационного канала имеет свои особенности. Лотковые канализации бывают:

• прямопроходные;
• угловые;
• тройниковые;
• крестовые.

Прямопроходной лоток предназначен для прямолинейных канализационных сетей. Угловой — устанавливают в местах, где есть поворот или изгиб. Тройниковый — подойдет для системы, в которой есть одно боковое подключение. Крестовой лоток устанавливают в случае, если требуется 2 дополнительных боковых подключения.

Трубомонтаж «Корсис»

Во время кладки гофро труб нужно согласно правилам подбирать состав, каким будет засыпаться канава и поэтому зазоры между ребрами трубы. Величина гранул материала не обязана быть больше этого зазора. Трубы можно объединять 2-мя вариантами:

• При помощи сварки. Благодаря большой жесткости и достаточному зазору между гофрами есть возможность сваривания данных труб аппаратами, какие используется во время укладывания обыкновенных труб на основе полиэтилена. Время сварки, а еще давление устанавливается в зависимости от жесткости полиэтилена.
• При помощи муфты и уплотняющего колечка. Все находится в зависимости от размеров трубы «Корсис», уплотняющее колечко может ставиться в первый или во второй паз. В первый ставится при диаметре трубы от 250 до 1200 мм, во второй — от 125 до 200 мм. Плюс к этому сам уплотнитель обязан быть направлен в противоположную сторону входа трубы в объединяющую муфту. Все соединения во время стыковки обязаны быть прекрасно чистыми. Муфта закрепляется с одинаковым и неизменным распределением силы.

Видео инструкция монтажа труб Корсис

Корсис – российский аналог труб Ecopal. В настоящее время чугунные трубы и сделанные из металла уступают место трубам из полимера. Главное достоинство труб в том, что их поверхность не поддается образованию ила, известковых налетов и ржавчины, поэтому они обеспечивают бесперебойную долговечную работу канализационной системы. Среди популярных марок на российском рынке выделяют трубы Корсис – это российский аналог труб Ecopal, в прошлом этот производитель имел название Polieco.

Устройство смотровых колодцев

Эти независимые конструктивные элементы являются составной частью канализационной системы. Колодцы могут быть из полиэтилена или бетона. Полиэтиленовые конструкции подразделяют на два основных типа. Первый тип в основании содержит монолитный литой элемент, который соединён с вертикальным участком трубы. Чтобы подсоединить к нему трубу канализации, используют уплотнители из резины в виде колец, обеспечивающие водонепроницаемые качества соединения.

Второй тип отличается тем, что состоит из отрезков трубы, сваренных вместе. Соединение с элементами магистрали происходит при помощи муфт.

Если установлен бетонный колодец, то нужно предусмотреть, чтобы отверстие в колодце как можно больше соответствовало этому показателю трубы. Все соединения обмазываются цементным раствором.

В процессе проведения работ следует установить опору для свободного конца полиэтиленовой трубы, которая предназначена для входа в стенку колодца. Вначале выполняют работы по бетонированию колодца и только после застывания подсоединяют трубу.

Делать две работы одновременно нельзя, так как это может вызвать деформацию магистрали под воздействием тяжёлых бетонных масс.

Технические характеристики материала полипропилен

1. Полипропилен плавится при температуре 168ºС.
2. Плотность составляет 910 на кг.
3. Предел прочности на растяжение равен 25–28 МПа.
4. Предел относительного удлинения при разрыве составляет более 200%.
5. Хрупкость материал приобретает при 20ºС мороза.
6. За модуль изгиба принят показатель в 1250–1650 МПа.
7. Твёрдость трубного материала по шкале Роквела принята 55–75 α.
8. Коэффициент теплопроводности в пределах 0,17–0,23 Вт на метр.
9. Коэффициент удельной теплоёмкости при температуре 20ºС – 1,95 к Дж на кг.

Испытание на истирание обычно проводят по двум системам. Первым определяется количество материала, которое подверглось истиранию и износилось после продвижения абразивных частиц. Второй показатель говорит о времени, за которое произошёл износ частиц в указанных условиях.

Истирание абразивами возникает вследствие трения при перекатке определённых абразивных частиц, срезания ими материальных составляющих, если поток состоит из неровных, острых и твёрдых элементов.

Ряд исследований, проведённых специалистами, говорит о том, что механизм самоочищения и осаждения микрочастиц на стенках трубы имеют прямое отношение к процессу истирания материала.

Канализационные подземные и наземные системы трубопроводов из полиэтилена с ребристой наружной поверхностью развиваются и постепенно вытесняют все другие материалы для устройства отвода стоков. Из-за своих высоких эксплуатационных качеств они пользуются популярностью у строителей.

Описание трубы Корсис

Эта продукция вполне успешно конкурирует с железобетонными и чугунными трубопроводами, которые постепенно теряют лидирующие позиции на рынке сантехнических устройств и материалов. Полиэтиленовые трубы тоже имеют некоторые особенности эксплуатации, которые необходимо изучить до приобретения и установки магистрали из трубы Корсис. Для увеличения прочностных характеристик, повышения надёжности и долговечности, полиэтилен смешивают с активными добавками.

В результате получают изделия, которые обладают неоспоримыми преимуществами по сравнению с железобетонными аналогами:

• имеют значительно меньший вес при сохранении 75% показателей прочности;
• не относятся к материалам, впитывающим влагу, поэтому на циклы замерзания и оттаивания не реагируют;
• свои рабочие качества и характеристики сохраняют в течение всего срока службы, даже через 40–50 лет качественные и пластичные показатели остаются на прежнем уровне;
• свойства полиэтилена позволяют изготовить изделия, с сопротивлением ударам и истиранию;
• материал позволяет выпускать изделия с высокими показателями кольцевой жёсткости;
• из-за небольшого веса подлежат лёгкой транспортировке и быстрому монтажу;
• характеристика материала позволяет создать и успешно использовать трубы Корсис большого диаметра;
• по сравнению с металлическими и железобетонными изделиями имеют невысокую стоимость и постоянную устойчивость к коррозии.

Для канализационных систем, которые устраиваются в толще земной поверхности возможность пролежать очень длительное время без разрушения и появления коррозии – является главным показателем надёжности

На него с уверенностью обращают внимание профессиональные строители и частные застройщики

Продукция отличается долговечностью, стойкостью к химическим разрушителям и достаточной прочностью. Последний показатель набирает значение, когда на трубу Корсис, проложенную на большой глубине, давит масса грунта. Рёбра гофрированной поверхности расположены так, что принимают и перераспределяют нагрузку, тем самым увеличивая предел прочности на сжатие и изгиб.

В трубах Корсис предусмотрены все мелочи и детали, например, чёрная стенка снаружи сопротивляется воздействию ультрафиолетовых лучей, а светлая внутренняя поверхность визуально способствует проведению диагностики при профилактических работах.

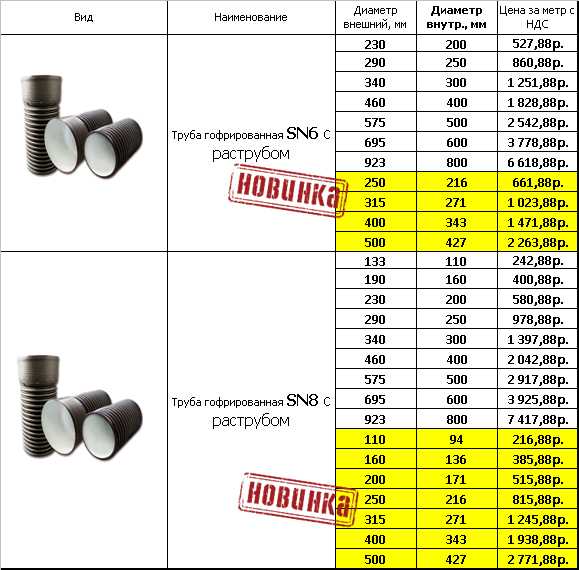

Трубы Корсис выпускают двух типов геометрической формы кольцевой жёсткости (SN 6, SN 6), что даёт возможность использовать их на разной глубине. Выпускают трубы серии ПРО, которые имеют показатели жёсткости SN 16. Стандартные отрезки изделий в продаже имеют длину 12 и 6 метров. На конце трубы Корсис приваривается стандартный раструб, длиной от 300 до 1200 мм.

Трубы всех указанных классов прочности отличаются только толщиной наружной стенки, а все габаритные размеры одинаковы. Это позволяет при проектировании производить расчёт одинаково для всех классов труб, использовать соединительные элементы одного типа.

Требования, предъявляемые к канализационной магистрали

Распространение двухслойных гофрированных труб из термопластов идёт быстрыми темпами, но неспециалистам трудно подобрать материал для прокладки канализации. Для этого нужно рассмотреть требования, предъявляемые к трубам канализации:

• Длительная возможность обеспечивать характеристики гидравлики.
• Устойчивость при восприятии внешних нагрузок.
• Способность к сохранению длительное время герметичных показателей шовных соединений.
• Стойкость к коррозии и воздействию разрушительных химических веществ.
• Низкая способность накапливать различные типы отложений на внутренних стенках.
• Простота и быстрота монтажа и соединения.
• Низкая стоимость по сравнению с другими материалами.

К недостаткам гофрированных изделий относят:

1. Затруднённость соединения труб стандартным сварным методом из-за неравномерной поверхности.
2. Нельзя отремонтировать разрушенное место на трубе привариванием накладки или вырезать отверстие для нового ввода.
