Гост 28338-89 соединения трубопроводов и арматура

Значения

Итак, что это — мы разобрались. А каковы стандартные значения ДУ? И каков реальный наружный диаметр трубы условного прохода ДУ 15 или ДУ 50?

Для получения ответов нам придется зарыться в нормативную документацию.

ГОСТ 28338-89

Этот стандарт содержит ряды значений условного прохода. ДУ может быть равным:

2,5	3	4	5	6
8	10	12	15	20
25	32	40	50	65
80	100	125	150	200
250	300	350	400	450
500	600	700	800	900
1000	1200	1400	1600	1800
2000	2200	2400	2800	3000
3400	4000

В многоквартирном доме можно встретить трубы диаметром до 100 миллиметров.

Стальные трубы больших диаметров используются, в частности, при монтаже магистральных газопроводов.

ГОСТ 3262-75

Второй стандарт регламентирует производство водогазопроводных труб и содержит перечень их реальных размеров для каждого ДУ вплоть до 150. В стандарты, описывающие техусловия для производства труб больших диаметров, мы не полезем: едва ли уважаемый читатель столкнется с ними при монтаже сантехники в собственной квартире.

DN	Наружный диаметр	Толщина стенки, мм
Легкие	Обыкновенные	Усиленные
6	10,2	1,8	2	2,5
8	13,5	2	2,2	2,8
10	17,0	2	2,2	2,8
15	21,3	2,5	2,8	3,2
20	26,8	2,5	2,8	3,2
25	33,5	2,8	3,2	4
32	42,3	2,8	3,2	4
40	48	3	3,5	4
50	60	3	3,5	4,5
65	75,5	3,2	4	4,5
80	88,5	3,5	4	4,5
90	101,3	3,5	4	4,5
100	114	4	4,5	5
125	140	4	4,5	5,5
150	165	4	4,5	5,5

Стальные подводки водоснабжения. Размер — ДУ 15.

Преимущества использования DN вместо Ду

Номинальный проход относится к основным показателям, по которым выполняется гидравлический расчет водо- и газопровода или любых иных инженерных сетей. С его помощью подбираются присоединяемые к трубе элементы: контрольные и запорные приборы и приспособления, отводы.

При сооружении дополнительных ответвлений трубопроводов все материалы подбираются также с применением среднего значения DN. Скорости потока рабочей среды в существующей и проектируемой системах будут одинаковы, для постоянного поддержания рабочего давления не будет нужна установка дополнительной аппаратуры. Но самое главное – повышается безопасность трубопроводной систем, снижаются эксплуатационные расходы на их содержание.

Основные характеристики труб ВГП

Не будем рассматривать всевозможные нюансы этих изделий, они обычному потребителю зачастую не требуются. Остановимся на самых основных эксплуатационных характеристиках труб ВГП, которые необходимо знать для работы с ними.

Обычно подобные знания могут понадобиться в тех случаях, когда требуется своими силами провести какой-либо немасштабный ремонт отопительных труб или самостоятельно провести водопровод.

Классификация ВГП труб

ГОСТ 3262-75 определяет сортамент труб ВГП из стали.

По материалу, методу изготовления и способу обработки труб ВГП их классифицируют по следующему принципу:

• оцинкованные стальные ВГП трубы;
• трубы ВГП стальные (черные), неоцинкованные.

Кроме перечисленных параметров, при изготовлении труб учитываются также некоторые размеры трубы ВГП: условный проход (обозначается как ДУ) и толщина стенки. Диаметры ВГП труб и прочие параметры должны в точности соответствовать ГОСТу.

Есть два типа готовности, с которыми готовое изделие покидает конвейер:

• с резьбой на обоих концах, изготовленной способом накатки или нарезки;
• без резьбы.

Таблица зависимости толщины стенки трубы от диаметра ВГП труб различных типов

Диаметры труб ВГП связаны с их обозначением в дюймах. Например, ВГП труба с параметром Ду 15 означает, что перед вами «полдюймовая» труба, а Ду 25 – «дюймовая».

Соответственно, труба Ду 20, Ду 32, Ду 40 и Ду 50 обозначают три четверти дюйма, дюйм с четвертью, полтора дюйма и два дюйма соответственно. Обозначение труб в миллиметрах несколько упрощает подбор труб нужного диаметра.

Группы точности труб ВГП

Трубы ВГП выпускают в следующих группах точности:

• Водогазопроводные трубы из стали обычной точности. При их изготовлении не нормируется химический состав и свойства механического характера. Применяются изделия обычной точности для прокладки водопроводных систем, отопления и газовых систем бытового значения.
• Водогазопроводные трубы из стали повышенной точности. К ним относятся оцинкованные стальные трубы. Применяются такие изделия для изготовления деталей, входящих в системы глобальных трубопроводов.

Размерная сетка трубного проката

Все производимые тубы на современном и в зарубежном производстве изготавливаются в соответствии с размерным рядом, который насчитывает 49 вариантов. При этом диаметр (ДУ) изделий варьируется от 2,5 мм до 4000 мм.

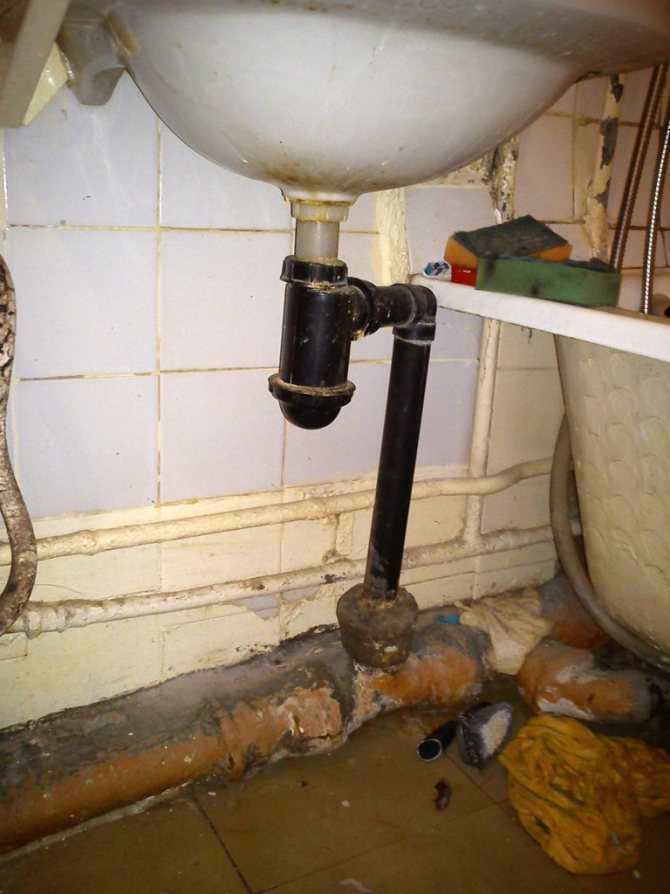

Маркировка и диаметры пластиковых труб для канализации

Стоит отметить, что всего лишь три типа туб из всей размерной сетки можно использовать для монтажа гидравлических и пневматических магистралей. Таковыми являются элементы диаметром 16, 63 и 160 мм. Есть также пять типов отрезов круглого сечения, которые не используются в качестве трубной арматуры общего назначения. Это шланги диаметром 0,175 м, 2,6 м, 3,2 м, 3,6 и 3,8 м.

Подобные исключения свидетельствуют о том, что ГОСТ 28338-89 имеет четкий регламент для 40 стандартных и 8 специализированных габаритов трубного проката.

Полезные мелочи

Напоследок позволим себе дать несколько полезных советов владельцу дома или квартиры, который собирается монтировать водопровод или систему отопления своими руками.

• Черную сталь есть смысл использовать только на отоплении. И то при условии, что система отопления не сбрасывается на лето: сочетание сырости и доступа воздуха стали противопоказано.
• Оцинковка собирается исключительно на резьбах. Инструкция связана с тем, что на сварных соединениях цинковое покрытие выгорает.
• Для герметизации резьбовых соединений проще и дешевле всего использовать лен с краской. Лен дешев, но подвержен гниению; краска полностью решает эту проблему.

Подмотка резьбы льном с краской.

Методы измерения

Способ определения габаритов трубы зависит от ситуации. Например, при приобретении продукции достаточно посмотреть на её маркировку и при необходимости перевести в соответствии с принятыми в стране стандартами.

Если же имеется отрезок трубы, размеры можно узнать:

• с помощью линейки – самый простой и общедоступный способ, однако наименее точный, в частности из-за того, что бытовые линейки обычно не калибруются;
• рулеткой (мерной лентой и т.п.) – та же проблема, что в первом случае;
• штангенциркулем и прочей специальной аппаратурой – при условии качества измерительных приборов наиболее точный метод, обеспечивающий достоверность расчётов, следовательно, нормальное функционирование готового водопровода.

Стандартизация размеров труб

Помимо необходимости обеспечивать выпуск продукции с одинаковыми наборами параметров, стандартизация размеров нужна ещё и в том случае, если обозначения диаметров труб не совпадают.

Например, это случается, когда в одной системе используются стальные и полимерные (пластиковые, металлопластиковые) трубы.

По сохранившейся традиции диаметры стальных изделий пишутся в дюймах: 1/2´´, 1´´ и т.д. Аналогичные же параметры высокомолекулярной продукции с самого начала обозначались миллиметрами. Здесь и возникает проблема: как подобрать трубы с одинаковым внутренним диаметром, если они маркируются по-разному.

Лучшее решение вопроса – не пропорциональный перевод дюймов в миллиметры с использованием соотношения 1´´ = 25,4 мм, поскольку для труб значения диаметров в дюймах даются округлённо, а поиск информации в таблицах соответствий размеров. С их помощью можно подобрать нужные диаметры наиболее корректно.

Без погрешности, впрочем, тоже не обойдётся, поскольку размеры пластиковой продукции имеют значительные допуски.

Несмотря на все существующие неточности и расхождения в размерах труб, нужно и при расчётах, и во время монтажа систем любой сложности стараться соблюдать как можно большую аккуратность. Это позволит, например, избежать ошибок при гидравлическом расчёте, который крайне важен для планирования и обустройства систем водоснабжения, водоотведения и обеспечения дома теплом.

Точный расчёт, пусть он и занимает больше времени, поможет в будущем сэкономить силы, нервы и деньги.

Расчет

Как своими руками рассчитать оптимальный размер трубы при монтаже водопровода или отопления?

Инструкция для систем отопления и водоснабжения будет заметно различаться.

Отопление

Здесь ключевой параметр — тепловой поток, который способна пропустить труба. Его можно увеличить за счет роста внутреннего диаметра (что невыгодно, поскольку с его увеличением цена погонного метра трубы растет нелинейно) или скорости теплоносителя.

Скорость, однако, ограничена сверху максимальным значением в 1,5 м/с: при ее дальнейшем повышении гидравлические шумы становятся труднопереносимыми. На практике при расчете систем отопления и вовсе используют диапазон скоростей 0,4 — 0,6 м/с.

К счастью, современные циркуляционные насосы позволяют гибко регулировать производительность.

Для удобства читателя я включу в статью таблицу зависимости теплового потока от номинального диаметра трубы.

DN	Тепловой поток (КВт) при скорости теплоносителя
0,4 м/с	0,5 м/с	0,6 м/с
15	5,8	7,2	8,6
20	10,2	12,8	15,3
25	16	20	24
32	26,2	32,7	39,2
40	40,9	51,1	61,3
50	63,9	79,8	95,8

Как пользоваться этой таблицей? Нужно просто подобрать максимально близкое к вашему значение теплового потока значение и найти в левом столбце соответствующий ему диаметр.

Как вычислить тепловой поток в вашей системе отопления?

• Для автономного контура при расчете розлива тепловая нагрузка берется равной номинальной мощности котла;
• Отдельные участки контура и подводки к радиаторам рассчитываются по паспортной мощности приборов;
• В отсутствие технической документации к ним мощность можно грубо оценить из расчета 200 ватт на секцию радиатора.

Тепловая мощность некоторых отопительных приборов.

Водоснабжение

Точный расчет пропускной способности стальной трубы при известном диаметре крайне сложен, поскольку, кроме давления в водопроводе, должен учитывать его гидравлическое сопротивление.

А оно, в свою очередь, зависит от:

• длины трубы;
• количества и угла поворотов;
• запорной и регулирующей арматуры;
• шероховатости стенок трубы;
• срока ее службы. Со временем стальные трубы зарастают ржавчиной и известью, что увеличивает их шероховатость и уменьшает просвет.

Типичное состояние старой водопроводной трубы.

На практике владельцу квартиры или частного дома достаточно запомнить простое правило:

1. При длине подводки водоснабжения до пяти метров и количестве одновременно используемых сантехнических приборов не более трех используется размер ДУ 15;
2. При длине водопровода 5 — 30 метров и количестве одновременно используемых сантехнических приборов до пяти номинальный размер водопровода увеличивается до ДУ 20;
3. При большей длине и/или количестве туалетов и раковин используется стальная труба ДУ 25 или эквивалентная ей по пропускной способности пластиковая.

Металлопластиковая подводка к умывальнику в моем подвале.

Стандартные размеры условных диаметров труб

В России и странах СНГ принято, чтобы размер условного диаметра выбирался из так называемого предпочтительного ряда чисел. Он установлен положениями ГОСТ 8032-84 для удобства и унификации размерных рядов.

Применительно к трубной продукции используются только числа из первого ряда:  6; 8; 10; 12,5; 16; 20; 25; 32; 40; 50; 65; 80; 90; 100; 125 и т.д.

Строго говоря, номенклатура выпускаемой продукции не вполне соответствует этому ряду (к примеру, Ду12,5 или Ду16 в стандартной номенклатуре отсутствуют, зато имеется Ду15, который не соответствует нормам ГОСТ 8032-84). Это сделано по просьбам трубопрокатчиков, которым весьма трудно организовать производственный процесс изготовления указанных типоразмеров продукции. Тем более что практической разницы между Ду15 и Ду16 нет.

На заметку: Существует и второй предпочтительный ряд чисел, но к трубной продукции он почти не применяется. К этому ряду относится, например, труба Ду 90.

Диаметр труб (DN, Ду)

Традиционно диаметр труб у нас измеряют в миллиметрах. Труба имеет два диаметра — внутренний и внешний и характеризуется толщиной стенки. В зависимости от стандарта, по которому изготовлена труба, когда говорят о размерах труб, в одних случаях имеется ввиду наружный диаметр, в других внутренний.

Труба может использоваться при разном давлении. Для более высокого давления необходима большая прочность, что обеспечивается толщиной стенки трубы. При этом наружный диаметр трубы оставляют фиксированным. По другому не получится соединять отрезки труб, возникнут сложности с резьбой, фитингами и т.д. Так что наружный диаметр — это только внешний параметр. Поэтому было введено такое понятие, как условный проход (Ду) или, по новому — номинальный диаметр (DN).

Что такое Ду?

Ду – образовано от двух слов: Диаметр и Условный. Ду = DN. Ду тоже самое что DN. Просто DN более международный стандарт. Ду – русскоязычный вариант DN. В настоящее время, нужно категорически отказаться от такого наименования, как Ду.

Что такое DN?

DN — Cтандартизованное представление диаметра. ГОСТ 28338-89 и ГОСТ Р 52720

Номинальный диаметр DN (диаметр условного прохода; условный проход; номинальный размер; условный диаметр; номинальный проход) — величина, которая примерно соответствует внутреннему диаметру трубы в миллиметрах. Это основная размерная характеристика водогазопроводных труб, соединительных частей к ним и запорной арматуры.

При строительстве трубопроводов подбирают материалы с тем же средним значением DN. Такая система на всех участках будет иметь одинаковую скорость потока, это значит, что гидравлические потери будут незначительны, а для поддержания давления не потребуется дополнительная аппаратура.

Стенки трубы при одинаковом наружном размере имеют разную толщину, т.е. просвет меняется. Чтобы стандартизировать это ввели условный проход. Условный проход трубы определяется ГОСТом 28338-89. Реальные размеры округляются до ближайшего номинального по стандартизированной таблице.

Пример

Внутренний диаметр каждой трубы зависит от толщины её стенок. Стальные трубы по условиям технологии их производства имеют постоянные наружные диаметры. Чтобы увеличить прочность трубопровода, работающего при высоких давлениях, увеличивают толщину стенки трубы, поэтому внутренние диаметры труб отличаются от условных проходов.

Труба с наружным диаметром 159 мм:

• при толщине стенки 9 мм имеет внутренний диаметр 141 мм;
• при толщине стенки 7 мм имеет внутренний диаметр 145 мм;
• при толщине стенки 5 мм имеет внутренний диаметр 149 мм;

но обозначается DN150.

DN150 будет обозначать внутренний диаметр примерно 150 мм.

Все существующие элементы водопроводных и газопроводных трубопроводов маркированы в соответствии с перечнем стандартных величин. Реальный размер внутреннего сечения трубы или арматуры может быть больше или меньше. Он округляется до ближайшего нормативного значения.

Ряды номинальных диаметров элементов трубопровода установлены в ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»:

Таблица рядов условных проходов трубы (Ду) или номинальных диаметров (DN)

Ряд условных проходов трубы (Ду) или номинальных диаметров (DN)
2,5	3	4	5	6	10	12
15	16	20	25	32	40	50
63	65	80	100	125	150	160
175	200	250	300	350	400	450
500	600	700	800	900	1000	1200
1400	1600	1800	2000	2200	2400	2600
2800	3000	3200	3400	3600	3800	4000

Например, если реальный внутренний диаметр равен 14 мм, то пишем как: DN15. Если внутренний диаметр 22мм. то принимаем значение DN20. То есть выбираем ближайшее по значению число из списка стандарта: ГОСТ 28338-89.

Таблица диаметров стальных и полимерных труб

Наружный диаметр(Dh), трубы, в мм по ГОСТ и DIN / EN
Условный проход (Dy) трубы, в мм	Диаметр резьбы трубы (G), в дюймах	Наружный диаметр трубы D, мм
DIN/ EN	Трубы стальные водогазопроводные	Стальные электросварные и бесшовные трубы	Полимерные трубы ПЭ, ПП, ПВХ
10	3/8″	17,2	17	16	16
15	1/2″	21,3	21,3	20	20
20	3/4″	26,9	26,8	26	25
25	1″	33,7	33,5	32	32
32	1 1/4″	42,4	42,3	42	40
40	1 1/2″	48,3	48	45	50
50	2″	60,3	60	57	63
65	2 1/2″	76,1	75,5	76	75
80	3″	88,9	88,5	89	90
90	3 1/2″	101,6	101,3	102	110
100	4″	114,3	114	108	125
125	5″	139,7	140	133	140
150	6″	168,3	165	159	160
160	6 1/2″	177,8	—	180	180
200	8″	219,1	—	219	225
225	9″	244,5	—	245	250
250	10″	273	—	273	280
300	12″	323,9	—	325	315
400	16″	406,4	—	426	400
500	20″	508	—	530	500
600	24″	609,6	—	630	630
800	32″	812,8	—	820	800
1000	40″	1016	—	1020	1000
1200	48″	1219,2	—	1220	1200

Размеры и диаметры стальных труб

Геометрические размеры труб определяются следующими характеристиками:

• — внешний диаметр;
• — толщина стенки;
• — соотношение внешнего и внутреннего диаметров;
• — длина.

Сортамент труб (доступные размеры, технические условия производства и применения стальных труб) нормируются государственными стандартами ГОСТами). ГОСТы разрабатываются с учетом технологии изготовления труб и используемых в производстве сталей.

На рынке СНГ принято указывать размеры труб в мм (миллиметрах), но можно также встретить размеры труб в дюймах. Последние чаще всего указываются для труб импортного производства. Длина трубного проката измеряется в метрах.

Диаметр стальных труб

Диаметр стальной трубы определяется по:

• — внешнему диаметру для электросварных и бесшовных труб;
• — диаметру условного прохода для ВГП-труб.

• — Диаметр условного прохода (Ду или Dу) — внутренний диаметр труб.
• — Условный проход — условная величина, представляющая собой значение фактического внутреннего диатрема, округленного до ближайшего из стандартного ряда, и служит точкой отсчета для подбора размеров  остальных деталей и оборудования. Его значение стандартизированного  согласно ГОСТ 28338-89. Измеряется в дюймах или мм.
• — Внутренний диаметр — фактическая величина параметра, получаемая непосредственным измерением, как правило, указывается в мм;
• — Наружный диаметр труб (Дн или Dн) — фактический диаметр трубы с учетом толщины стенки, указывается в мм;.
• — Диаметр резьбы (G).

Размеры труб указываются в миллимерах, но для трубы ВГП часто обозначают в дюймах («).

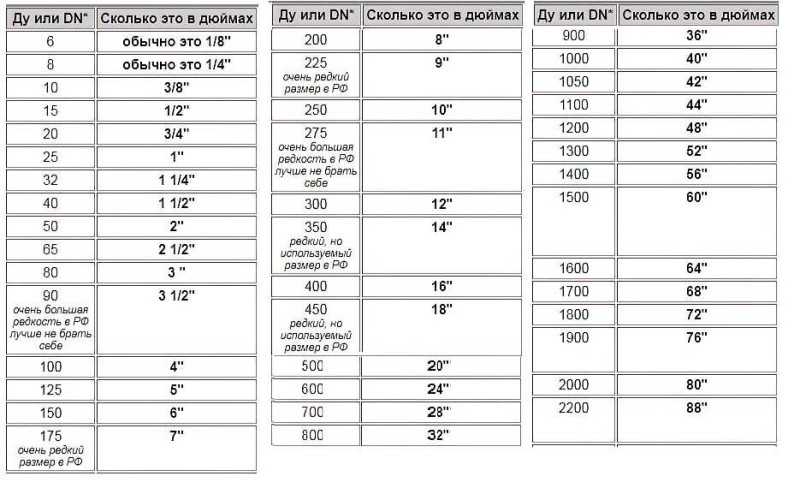

Таблица соответствия диаметров труб в мм и дюймах

Условный проход трубы (Dy), мм	Диаметр резьбы (G), дюйм	Наружный диаметр трубы (Dн), мм
Труба стальная водогазопроводная	Труба стальная бесшовная	Полимерная
10	3/8″	17	16	16
15	1/2″	21,3	20	20
20	3/4″	26,8	26	25
25	1″	33,5	32	32
32	1 1/4″	42,3	42	40
40	1 1/2″	48	45	50
50	2″	60	57	63
65	2 1/2″	75,5	76	75
80	3″	88,5	89	90
90	3 1/2″	101,3	102	110
100	4″	114	108	125
125	5″	140	133	140
150	6″	165	159	160

Размеры ВГП-труб по ГОСТ 3262-75

Основные размеры ВГП-трубы: 15 мм (1/2″ дюйма); 20 мм (3/4″); 25 мм (1″); 32 мм (1 1/4″ дюйм с четвертью); 40 мм (1 1/2″); 50 мм (2″). Существуют также следующие Ду: 10 мм, 65 мм, 80 мм, 90 мм, 100 мм и даже 125 мм — но они используются редко и, как правило, заменяются другими видами стальных труб (например, электросварной). Наиболее часто для стояков применяются трубы 3/4″, для внутренней разводки 1/2″.

Размеры электросварных труб по ГОСТ 10704-91

Прямошовные электросварные трубы бывают следующих наружных диаметров (в миллиметрах): 10; 12; 13; 14; 16; 17; 17,5; 18; 19; 20; 21,3; 22; 24; 25; 26; 28; 30; 32; 33; 33,7; 36; 38; 40; 42; 43; 45; 48; 51. При диаметре до 57 мм используется ВГП труба соответствующего размера. Наиболее популярны прямошовные трубы по ГОСТ 10704-91 размером от 57 мм и выше. Их основные диаметры: 57; 60; 63,5; 76; 89; 102; 108; 114; 127; 133; 140; 146; 159; 168; 178; 193; 219; 245; 273; 325; 377; 426; 530.

Размеры сварных труб для газо- и нефтепроводов по ГОСТ 20295-85

Начинаются с диаметра 159 мм и до 530 мм идут с такими же размерами, как и трубы по ГОСТ 10704-91. Основные более крупные диаметры (в миллиметрах): 630, 720, 820, 1020,1220, 1420.

Размер горячекатанных бесшовных труб по ГОСТ 8732-78

Часто используемые диаметры бесшовных горячедеформированных труб (мм): 32; 38; 42; 45; 51; 54; 57; 60; 63,5; 68; 70; 73; 76; 83; 89; 95; 102; 108; 114; 121; 127; 133; 140; 146; 152; 159; 168; 180; 194; 203; 219; 245; 273; 325; 351; 426.

Заводы производители могут изготавливать любые размеры труб по требованию заказчика.

Внутренние диаметры труб

Согласно стандартному ряду, принятому в большинстве стран, трубы имеют следующие внутренний диаметр, измеряемый в мм: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 200 и т.д.

При монтаже системы из стальных труб для жилых зданий обычно используют трубы с размером внутреннего диаметра Dу = 15, 20 и 32 мм.

Наружные диаметры труб и толщина стенки труб

Наружный диаметр, Dн мм	Толщина стенки, мм
Трубы стальные водогазопроводные ГОСТ 3262-75
15	2,8
20	2,8
25	3,2
32	3,2
40	3,5
50	3,5
Трубы стальные электросварные ГОСТ 10704-91, ГОСТ 10705-80
57	3,5
76	3,5
89	3,5	4,0
102	3,5	4,0
108	3,5	4,0
114	4,0	4,5
133	4,0	4,5
159	4,5	5,0	6,0

Условный проход	Наружный диаметр	Толщина стенки труб
легких	обыкновенных	усиленных
6	10,2	1,8	2,0	2,5
8	13,5	2,0	2,2	2,8
10	17,0	2,0	2,2	2,8
15	21,3	2,35	—	—
15	21,3	2,5	2,8	3,2
20	26,8	2,35	—	—
20	26,8	2,5	2,8	3,2
25	33,5	2,8	3,2	4,0
32	42,3	2,8	3,2	4,0
40	48,0	3,0	3,5	4,0
50	60,0	3,0	3,5	4,5
65	75,5	3,2	4,0	4,5
80	88,5	3,5	4,0	4,5
90	101,3	3,5	4,0	4,5
100	114,0	4,0	4,5	5,0
125	140,0	4,0	4,5	5,5
150	165,0	4,0	4,5	5,5

На сайте StalnyeTruby.BY вы можете купить металлические трубы в Минске оптом и в розницу.

Таблица соответствия диаметров труб в дюймах и миллиметрах

Сразу скажем, что трубы измеряются не обычными дюймами, а трубными. Если обычный дюйм равен 25,4 мм, то трубный по ГОСТу составляет 33,249 мм. И трубы с таким наружным диаметром (или близким к нему) принято называть дюймовыми. Но внутренний диаметр может сильно отличаться: толщина стенки у дюймовой трубы может быть 2,5 мм, а может быть 8 мм. Соответствие номинального диаметра в дюймах и миллиметрах приведены в таблице.

Таблица соответствия условного прохода или условного диаметра труб в дюймах и миллиметрах

Если рассмотреть таблицу соответствия, видно, что при вычислении условного диаметра применяется обычный дюйм. Трубный применяем, когда надо условное обозначение перевести в наружный диаметр. Но даже знание величины трубного дюйма не поможет получить точное значение наружного диаметра. Оно дает примерное соответствие, по которому можно ориентироваться. Точные данные приведены в таблице ниже.

Диаметры стальных труб в дюймах, наружный размер в миллиметрах и номинальный эквивалент в нашей метрической системе

Как перевести размеры трубы в дюймах в сантиметры и наоборот? Если переводить в дюймы, надо делить на обычный дюйм и полученное число округлять до ближайшего нормативного. Диаметры стальных труб ходовых размеров сведены в таблицы. Если таблицы нет, внешний диаметр можно посчитать примерно, используя «трубный дюйм». Размер трубы в дюймах умножаем на 33,249, получим близкое к табличному значению число. Почему не точное? Потому что пытаемся перевести номинальный (читай — условный) диаметр в реальную величину — внешний размер. Поэтому и результат только приближенный к табличному.

Полезные мелочи

Напоследок позволим себе дать несколько полезных советов владельцу дома или квартиры, который собирается монтировать водопровод или систему отопления своими руками.

• Черную сталь есть смысл использовать только на отоплении. И то при условии, что система отопления не сбрасывается на лето: сочетание сырости и доступа воздуха стали противопоказано.
• Оцинковка собирается исключительно на резьбах. Инструкция связана с тем, что на сварных соединениях цинковое покрытие выгорает.
• Для герметизации резьбовых соединений проще и дешевле всего использовать лен с краской. Лен дешев, но подвержен гниению; краска полностью решает эту проблему.

Подмотка резьбы льном с краской.

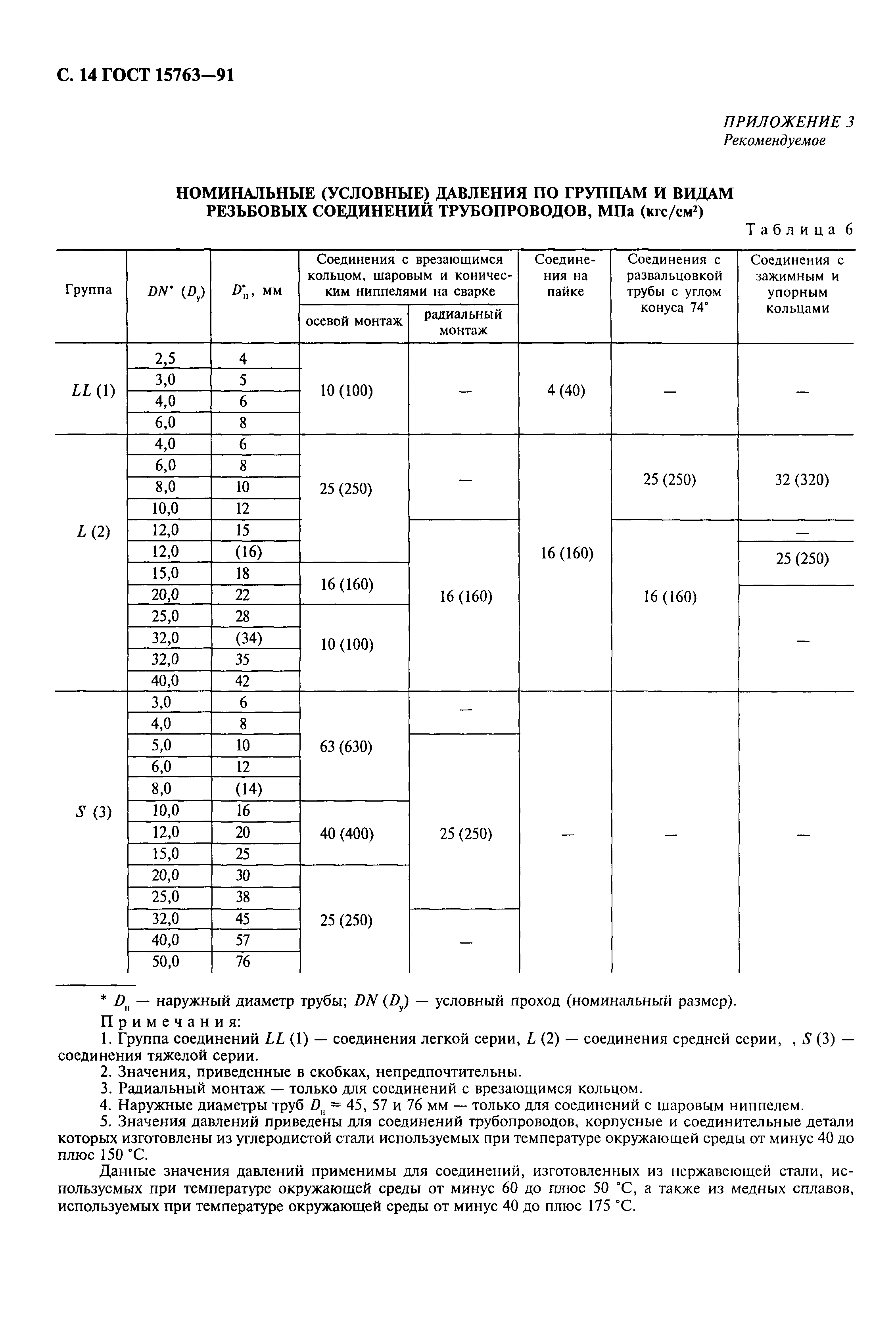

Что такое pn

Pn ‒ рабочее давление, Ру ‒ альтернативное российское обозначение. Эта величина указывает предельное давление, при котором трубодеталь будет нормально работать. При превышении этого значения устройство может выйти из строя. Для эффективного функционирования трубопроводной системы этот параметр определяется на этапе проектирования.

Pn измеряется в:

• мегапаскалях (МПа);
• кгс/см²;
• бар;
• атмосферах (атм).

1 бар = 0,1 МПа = 1 кгс/см² ≈ 1 атм.

Рассмотрим пример обозначения фланца Ду25 Ру25, где

• Ду 25 ‒ условный диаметр в мм;
• Ру 25 ‒ предельное рабочее давление в кгс/см².

Это значит, что фланец нельзя использовать в системах с Pn выше 2,5 МПа.

ГОСТ 26349 определяет Ру, как максимальную нагрузку при температуре транспортируемого потока 20 °C, при которой эксплуатация трубодеталей определенных габаритов и прочностных характеристик возможна в пределах заявленного производителем срока службы.

Пригласить на тендер

Если у Вас идет тендер и нужны еще участники:

Выберите из списка инересующий вас вид работАудит промышленной безопасностиИдентификация и классификация ОПО, получение лицензии на эксплуатацию ОПОРазработка ПЛА, планов мероприятий, документации, связанной с готовностью предприятий к ГОЧС и пожарной безопасностиОбследование и экспертиза промышленной безопасности зданий и сооруженийРаботы на подъемных сооруженияхРаботы на объектах котлонадзора и энергетического оборудованияРаботы на объектах газового надзораРаботы на объектах химии и нефтехимииРаботы на объектах, связанных с транспортированием опасных веществРаботы на производствах по хранению и переработке растительного сырьяРаботы на металлургических литейных производствахРаботы на горнорудных производствахОценка соответствия лифтов, техническое освидетельствование лифтовРазработка обоснования безопасности опасного производственного объектаРазработка документации системы управления промышленной безопасностьюРазработка деклараций промышленной безопасностиРаботы на объектах Минобороны (ОПО воинских частей) и объектах ФСИН России (ОПО исправительных учреждений)ПроектированиеРемонтно-монтажные работыЭлектроремонтные и электроизмерительные работыРазработка и производство приборов безопасности для промышленных объектовРазработка и изготовление нестандартных металлоизделий и оборудованияНегосударственная экспертиза проектной документации (инженерных изысканий)Предаттестационная подготовка по правилам и нормам безопасностиПрофессиональное обучение (рабочие профессии)Обучение по охране труда, пожарной безопасности и электробезопасности, теплоэнергетикеСпециальная оценка условий труда (СОУТ) (до 2014г. аттестация рабочих мест)Аккредитация и аттестация в системе экспертизы промышленной безопасностиСертификация оборудования, декларирование соответствияЭнергоаудитРазработка схем теплоснабжения и водоснабженияДругие работыПовышение квалификации, профессиональная переподготовкаОсвидетельствование стеллажейСкопируйте в это поле ссылку на Ваш тендер, для этого перейдите в браузер, откройте Вашу площадку, выделите и скопируйте строку адреса, затем вставьте в это поле. Если не получится напишите просто номер тендера и название площадки.персональных данных

Таблица размеров стальных труб – какой бывает диаметр у таких труб

Согласно одной из размерных характеристик, стальные трубы отличаются диаметром, то есть, сечением. Классифицирование их по этому показателю и толщине стенок позволяет создавать проекты и расчеты для транспортировки по трубопроводам какой-либо жидкости. В этой статье попробуем разобраться, какие можно встретить диаметры и размеры металлических труб.

Стандартные диаметры труб и системы их измерения

Применение стандартных сечений труб при создании различных типов трубопроводов в значительной степени упрощает разработку специалистами самих проектов.

До того, как разобраться с тем, какими бывают основные размеры труб, и в каких системах они могут быть использованы, следует подробнее разобраться в ведущих размерных характеристиках.

Стоит отметить, что конкретно по вышеуказанным параметрам определяют диаметры труб согласно ТУ и ГОСТам.

Данные значения предельно важны, ведь для определенного диаметра трубы по ГОСТу можно узнать о соответствующей толщине их стенок.

Классификация диаметров

Рассмотрим разновидности диаметров стальных труб:

1. Условный (Ду, Dy) – является внутренним диаметром трубы (мм), или округленной величиной (в дюймах).
2. Номинальный (Дн, Dn).
3. Внешний диаметр. Определение, как правило, проводится по этому параметру: 5-102 мм – трубы небольшого сечения; 102-426 мм – трубы среднего сечения; 426 мм и более – трубы большого сечения.
4. Внутренний диаметр – также считается важным параметром, который применим и к соединительным фитингам.

Кроме огромнейшего количества предлагаемых стальных труб, которые можно найти в продаже, практически во всех сферах строительства в данное время применяются трубы из различных разновидностей пластика. В связи с этим была подготовлена нормативная документация, среди которой присутствует таблица с диаметрами стальных труб и их соответствия аналогам из полимеров.

Благодаря таким таблицам можно с большой точностью подбирать правильную трубу в процессе проектирования какой-либо транспортной системы.

Системы измерения

Соответствие диаметров труб различных видов в обеих единицах измерения можно найти в соответствующей таблице.

При создании систем водо- и газоснабжения в настоящее время все еще достаточно широко применяются стальные трубы. Сечение таких труб измеряется в дюймах, к примеру: 2,4″ или 4″, или в долях: 1 2/3 или 5/8″. В процессе сборки трубопровода, сечение труб которого отмечается в дюймах, вы будете лишены каких-либо трудностей.

Тем не менее, при возникновении необходимости в смене или установке комбинированных систем (стальные вместе с медными или пластиковыми трубами), для корректного определения нужных параметров специалисту как нельзя лучше поможет таблица размеров стальных труб, то есть их сечений. Данные нормативы содержат метрические величины стальных труб и соответствующие им сечения труб из пластика.

Согласно принятым в подавляющем количестве стран стандартам, внутренний диаметр труб измеряется в миллиметрах. Вместе с тем, широко распространено маркирование труб в дюймах, который принято считать равным 2,54 см.

Монтаж системы подачи воды для жилых сооружений, зачастую, подразумевает использование стальных труб с внутренним сечением 15, 20 или 32 мм.

Трубы больших сечений, изготовленные из стали, и из чугуна (безнапорные), применяемые для обустройства систем канализации, имеют сечение, равное 50/100 мм.

Важность подбора правильного диаметра прокладываемых труб

Благодаря точному номинальному диаметру трубы для монтажа водопровода можно узнать количество транспортируемой воды

В бытовых целях быть осведомленным во всех нюансах, связанных с применяемостью диаметров труб в тех или иных ситуациях – очень важно

К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.

Размеры стальных, алюмопластиковых и ПП труб есть возможность с легкостью высчитать без чьей-либо помощи, и даже не пользуясь таблицами соответствия.

Чтобы определить сечение трубы для применения в отопительных системах, можно воспользоваться формулой, которая расшифровывается, как описано ниже.

• D – внутреннее сечение выбранных труб;
• Q – тепловой поток, выражаемый киловаттами;
• V – скорость теплоносителя, м/с;
• DT – разница температур на обоих концах системы, измеряемая в ℃;
• sqrt – квадратный корень.

Таблица размеров металлических труб очень важна при расчетах сечения стальных труб. Так вы сможете четко оптимизировать вашу работу, в процессе не возникнет непредвиденных нюансов, и вы будете уверены в успешности ее осуществления. К тому же, вы потратите свои средства с умом и сэкономите немало рабочего времени.

Что такое условный диаметр труб – стандарты и нормы

Определение условного прохода трубы

Стандартизация размеров труб

Трубы – изделия из металлов, сплавов или других материалов, прочно и навсегда вошедшие в жизнь человека: без них невозможно осуществление большинства технологических схем, обеспечивающих производство товаров и изделий, и функционирование коммуникационных систем, отвечающих за комфорт жителей больших домов и частных коттеджей.

Изделия выпускаются во множестве размеров, и у человека, который впервые столкнулся с необходимостью монтажа трубопровода или его ремонта, неизбежно возникают вопросы, что такое номинальный диаметр трубы, что означает Ду на трубах и т.д. Об этом будет рассказано ниже.

Определение условного прохода трубы

Прежде чем давать определение этому габариту, следует перечислить основные параметры труб.

К ним относятся:

• условный диаметр трубы;
• внутренний;
• внешний;
• толщина стенки изделия;
• длина продукции.

Все остальные характеристики труб и трубопроводов, например, масса, момент инерции, пропускная способность и т.д. или берутся непосредственно из приведённых в ГОСТах таблиц, или вычисляются по формулам с использованием основных параметров.

Условный проход трубы – это применяющийся для характеристики системы, необходимой для точного подбора составляющих контур элементов (самих труб, фитингов всех видов и т.д.), показатель номинального параметра.
