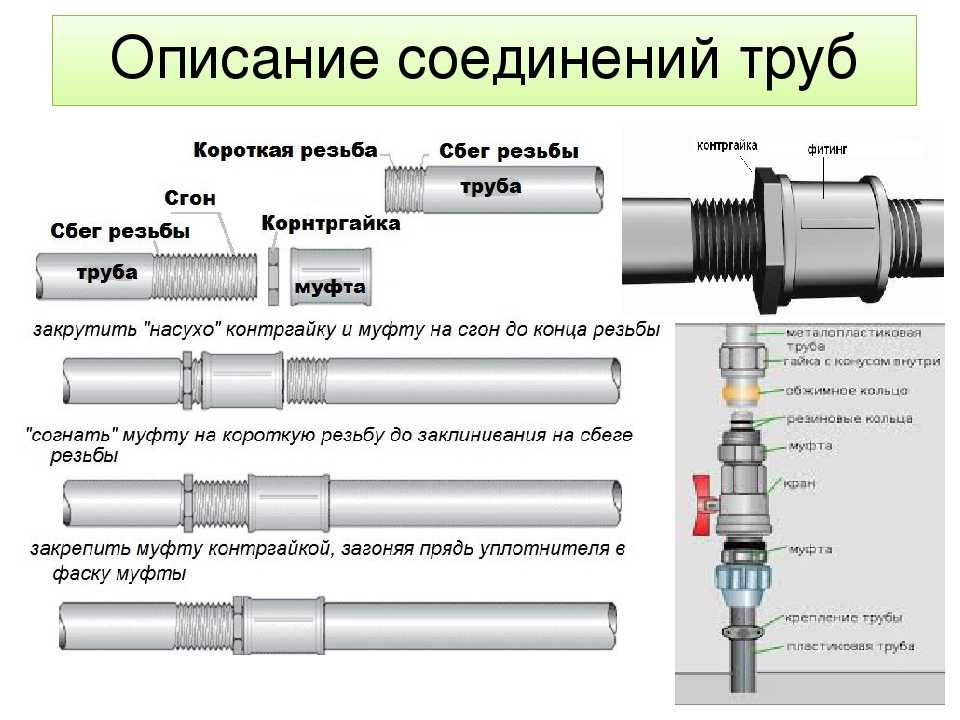

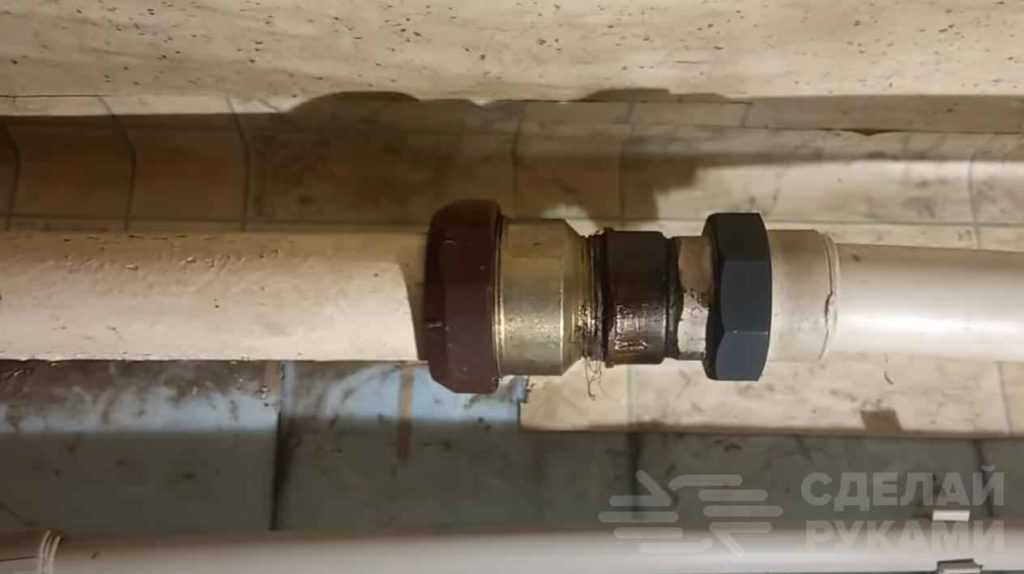

Как соединить газовую трубу без сварки

Какие бывают газопроводы

Газопровод – это специализированный газопровод, предназначенный для транспортировки и хранения определенных объемов голубого топлива. Он может иметь несколько конструктивных особенностей, которые различаются в зависимости от задач, поставленных перед магистралью.

Например, сети международного значения транспортируют огромные объемы газа на большие расстояния, поддерживая постоянное давление на высоком уровне. Именно поэтому любые эксперименты с системами газоснабжения неуместны и могут быть опасны не только для вас, но и для окружающих.

Это означает, что оптимальным вариантом работы с системой будет вызов соответствующих служб, специализирующихся на работе с газовыми коммуникациями, что соответствует требованиям законодательства.

Закачка в трубопровод должен осуществляться специалистом газовой службы, имеющим необходимый уровень допуска и соблюдающим все меры безопасности

Трубопроводы устроены так же, как кровеносная система человеческого тела. Их роль можно сравнить с ролью коронарных сосудов. А уже из центральных идут трубы регионального значения, по которым голубое топливо распределяется между потребителями.

Они меньше основных и поэтому давление внутри них намного ниже. Однако даже в таких газовых сетях возможны его скачки как в сторону уменьшения, так и в сторону увеличения.

Подключение к газовым коммуникациям происходит при наличии у организации специального разрешения. А можно попробовать провести электропроводку внутри своего дома своими руками. Для этого нужно просто знать четкую последовательность действий и придерживаться необходимых мер безопасности.

Расценки на газификацию и способы экономии

По новым правилам подключения к газовым магистралям, прописанным в Постановлении № 1314, стоимость присоединения зависит от категории потребителей.

Для частных домов и коттеджей существует три варианта:

1. Когда расход газа составляет не более 5 кубометров за час, присоединение обойдется в 20 тысяч рублей. При этом расстояние по прямой линии от газового котла до сети газораспределения не должно превышать 200 м.
2. Для зданий, где расчетное потребление планируется на уровне 5-15 м3/час, подвод к границе участка будет стоить в пределах 50 тысяч.
3. Если объем потребления превышает 15 м3/час, выполняется индивидуальный расчет.

В эту стоимость входит разработка газораспределительной организацией технических условий и подвод трубы от магистрального газопровода до территории собственника.

За отдельную плату можно договориться и о монтажных работах на участке. Обычно, стоимость таких услуг обходится дешевле, чем у частных организаций, но сроки выполнения намного дольше, а при высокой загруженности могут и вовсе растянуться на неопределенный период.

Составление проекта – отдельная статья расходов, которая обойдется от 10 до 100 тыс. рублей (многое зависит от региона и размеров здания). Если вы отдадите предпочтение фирме, которая не только занимается проектированием, а и имеет лицензию на монтажные работы, можно будет сэкономить до 20-35%.

Поинтересуйтесь у соседей, может, и они захотят присоединиться к магистрали, тогда затраты на материалы и многие работы можно будет разделить

Коллективное присоединение – еще один вариант для тех, кто ищет способ, как подключить свой коттедж к газу с наименьшими потерями средств. Кроме того, во многих населенных пунктах действуют региональные программы по подключению и выдаются субсидии.

Более подробно стоимость газификации частного дома мы обсуждали здесь.

Способы врезания в трубопровод

Подсоединение к трубопроводу производится разными способами. Простейший из них заключается в следующем.

Смотреть видео

Рассмотрим простейший метод

Он заключается в установке переходного запорного элемента перед сверлением стенки на трубе. С этой целью используется шаровый кран, закрепляемый на седелке. В открытом положении он пропускает через проходное отверстие сверло.

Чтобы защититься от выброса воды на него, сквозь отверстие на крышке надевается верхний обрезок  пластиковой бутылки. После прохождения стенки трубы сверло извлекается из отверстия и перекрывается шаровый кран.

Встраиваемые фрезы

Такой инструментарий оснащается корончатым сверлом для выполнения отверстия и защищающим клапаном для сдерживания обратного напора воды.

Вращение инструмента производится вручную посредством воздействие на рукоятки. Профессиональный инструмент работает с использованием привода от электродрели. Торец патрубка оснащается запорным устройством, через него которое инструмент заводится внутрь.

В нерабочем положении патрубок заперт клапаном, который открывается при нажатии на него. По окружности патрубка установлено резиновое уплотнение в форме кольца.

Приспособления такой конструкции чаще всего используются для врезки в полиэтиленовые трубопроводы

По завершении сверления возможно небольшое протекание воды, пробивающейся через насадку. Фреза выводится в обратном направлении до касания с клапаном, он закрывается и перекрывает протечку.

Боковой отвод должен находиться в закрытом положении и открывается только по окончании монтажа водопровода в доме и на участке.

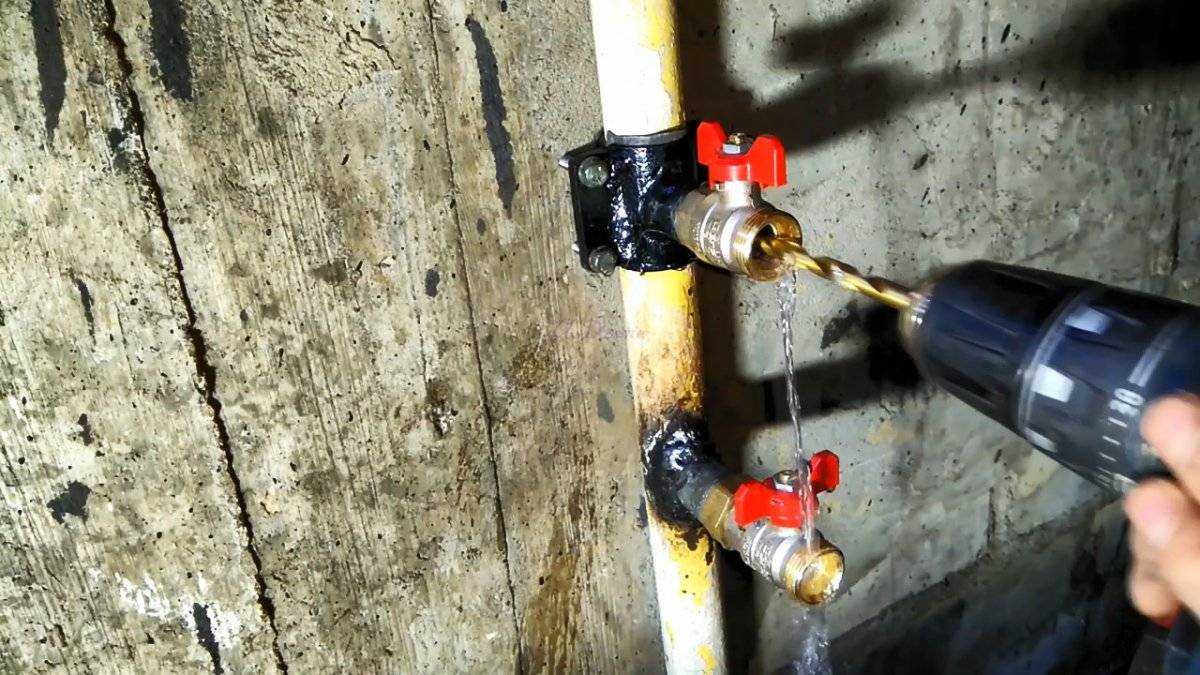

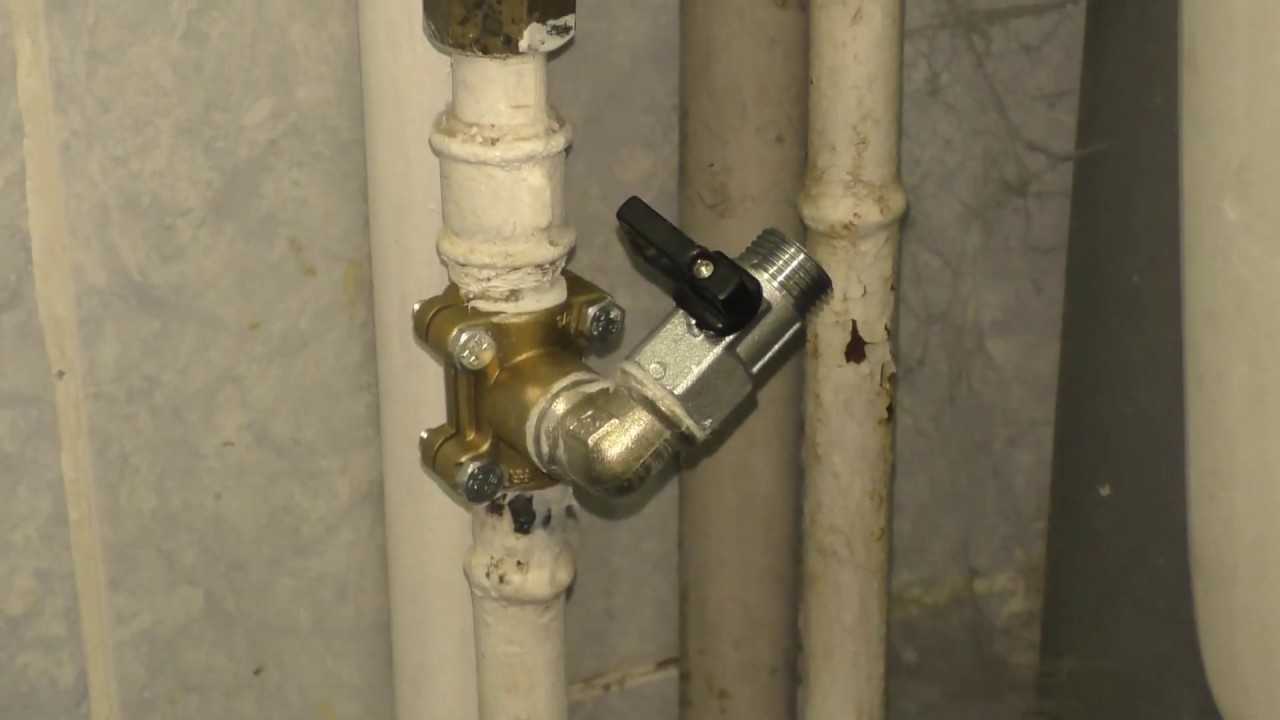

Использование сверловочных хомутов

Довольно часто для врезки в трубопровод под давлением используются засверловочные хомуты. В комплект продажи таких изделий, как правило, включаются насадки и поворотные разъемы.

Конструктивно такие изделия могут быть исполнены в нескольких вариантах, применяются для подключения труб диаметром от 80 миллиметров. При сверлении обязательно глубокое кернение трубы, чтобы избежать соскальзывания сверла по наклонной поверхности.

Другие способы врезки

Нужно обратить внимание на типовое устройство для врезки, популярное у работников водоканала. Оно имеет вид трубы с многослойными уплотнениями. Его надевают на магистральную трубу и крепят длинными шпильками

Его надевают на магистральную трубу и крепят длинными шпильками.

Смотреть видео

Герметичность устройства настолько совершенна, что при прохождении стенки сверлом просачивания не происходит. В данном устройстве устанавливается манометр, изменение показателей которого свидетельствует об окончании сверления.

Как осуществить врезку в газовую трубу

В наше время сложно представить себе жилой дом – частный или многоквартирный – который не был бы подключен к газу. Благодаря этому замечательному веществу мы можем готовить пищу и точно не замерзнем. Однако же газ сам по себе в дом поступать не может, и слава Богу, для него нужен специальный путь – газопровод. А для того, чтобы он был, необходимо врезаться в газовую трубу.

В нашей стране самовольный процесс врезки в газовую трубу запрещен категорически, но количество желающих сделать всё своими руками и против закона никак не уменьшается. Между тем дело это опасное и часто заканчивается смертельным исходом, именно поэтому, а не потому что государство жадное, самовольная врезка и запрещена. Домашним мастерам и нонконформистам, идущим против системы, предлагаем немного теории.

Газопровод – это средство транспортировки и хранения газа. В зависимости от миссии газопровода конструкции могут быть разными: например, для транспортировки газа на большие расстояния оборудуются мощные сети, и газ в них идёт под высоким давлением. Вот уж с ним точно не стоит экспериментировать – очень большая дыра может оказаться на месте не только доморощенного умельца, но и самого подключаемого дома. Тут лучше связаться со специальными службами, которые умеют работать с такими системами.

От любой мощной сети ответвляются более мелкие распределительные трубы, давление в которых ниже, чем в магистральных. Однако все равно оно может разниться – от низкого до высокого. Врезаться в такую трубу можно уже и своими силами, но все-таки лучше обратиться к специальным службам, если нет понимания того, что нужно делать, и знания техники безопасности.

Подробнее о механизме врезки

На профессиональном языке врезкой называется присоединение к работающей транспортирующей газ трубе новой трубы. Подобное соединение может пройти даже без отключения газа, однако в данном процессе есть масса нюансов, которые необходимо учитывать, чтобы, как бы пафосно это не звучало, не отдать свою жизнь за подключение дома к газовой магистрали.

Существует два вида врезки:

• холодная: именно в данном случае основной трубопровод работает без каких-либо изменений – объем и давление подачи остаются на прежнем рабочем уровне;
• традиционный способ – сварка: этот способ проверен временем и отличается высокой надежностью, однако для работ требуется определенная квалификация и специальный доступ у исполнителя.

Традиционно трубы газопровода металлические, потому и используется сварка – ведь только она может дать максимально герметичное и прочное соединение. Однако в настоящее время для подключения домов к газопроводу и монтажа инженерных сетей часто используются трубы из полиэтилена низкого давления. Для врезки в подобные трубы необходимы заводские, соответствующие ГОСТу, фитинги – соединительные элементы. Разумеется, при монтаже ответвлений без нагревания не обойтись, поэтому этот процесс в любом случае сохраняет высокую опасность.

Существуют общие правила для проведения работ по врезке в газовую трубу под давлением.

Во-первых, врезка в сеть с низким давлением должна происходить при показателях не выше 80 мм вод.ст., но и не ниже 20.

Во-вторых, при работе с сетями с высоким или средним давлением, давление сначала должно быть снижено до допустимого уровня. Если это невозможно, то необходимо найти специальное оборудование, позволяющее работать при нестандартных обстоятельствах.

В-третьих, работы без снижения давления по закону могут проводить только организации, имеющие разрешение на ведение подобного вида деятельности (часто даже должен быть специальный разряд).

В-четвертых, сварка и резка газом должны осуществляться на участках с давлением от 40 до 150 кг/см – и этот коридор должен соблюдаться в период всего рабочего процесса.

Ну и самое главное – будет лучше, если все работы Вы доверите профессиональным организациям, которые имеют необходимый опыт, квалификацию и, при необходимости, разряд. Да, вам придется отдать определённые деньги, но это не дороже жизни. Да и даже если вам удастся самостоятельно врезаться и остаться в живых, первая же проверка выявит незаконное соединение. Что дальше? Оплата ворованного газа, штраф, дача показаний, наложение уголовной ответственности вплоть до срока – в зависимости от того, насколько вы навредили незаконной врезкой. И трубу отрежут, так что все труды пойдут насмарку.

Как аккуратно производить врезку в систему?

Функциональное предназначение седелки, это обеспечение второстепенного уровня ответвления.  Такая технология врезки в трубу водопровода без сварки используется также для системы газопроводной конструкции и канализации. Образно говоря, по своей технологической сути, это универсальный фитинговый компресс, который имеет 2 детали – хомут и специальную технологическую накладку.

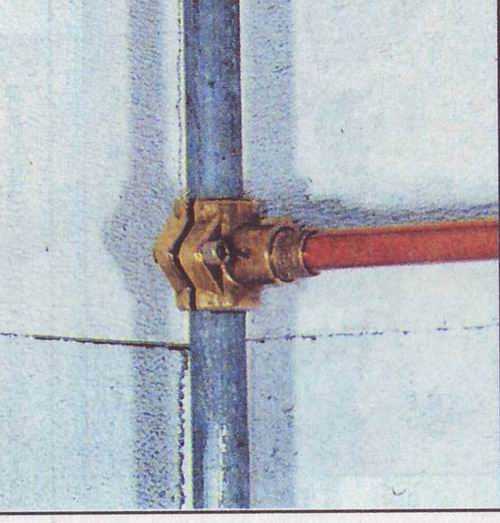

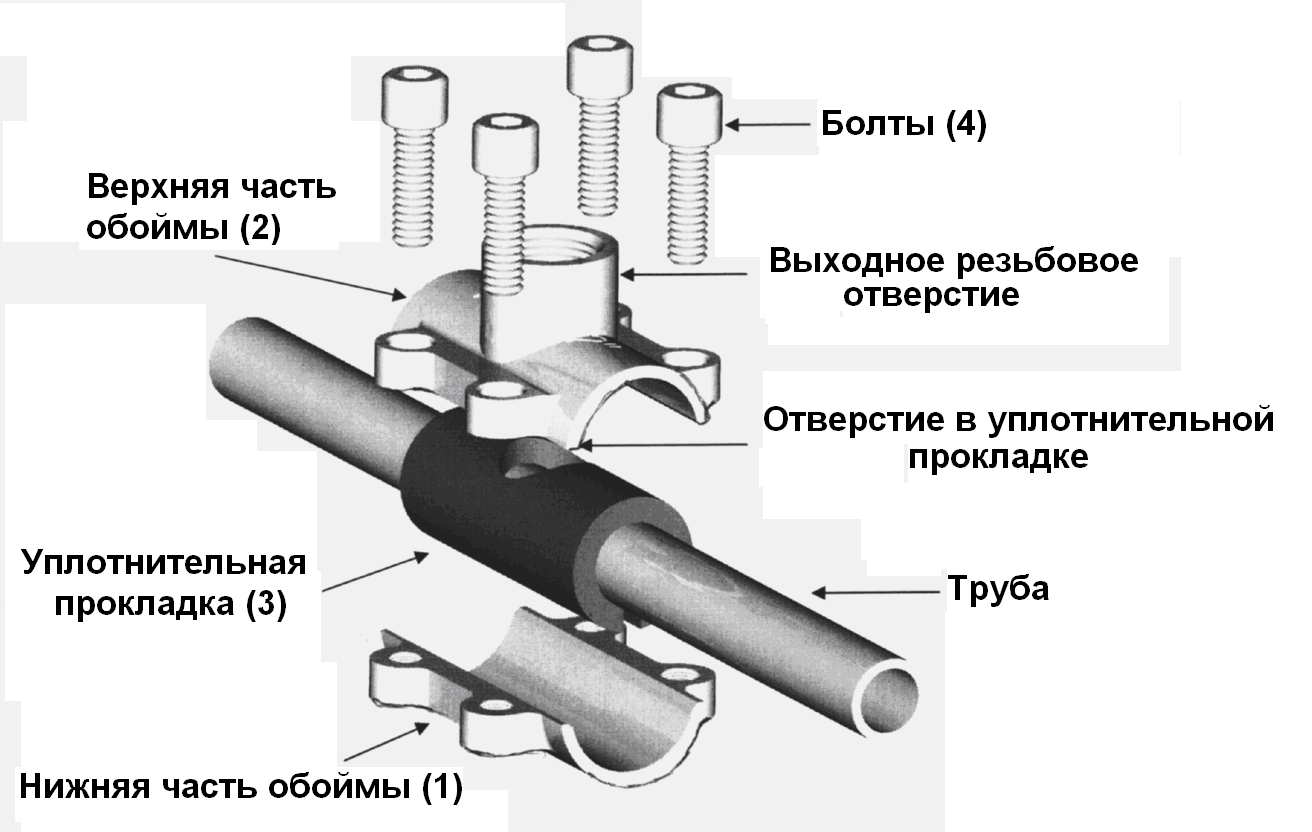

Использование седелки для врезки в трубу

В целом приспособление для водопроводной системы седелка, это универсальное устройство, которое имеет различные габаритные диаметры и габаритные значения, в зависимости от используемого диаметра конструкции изделия.  Таким образом, в продаже можно найти различные варианте седелки, например, исключительно для ПВХ или полиэтиленового материала или для всех категорий труб одновременно. Помните, что в продаже имеются седелки, которые помогут нам ответить на животрепещущий вопрос как врезаться в водопроводную трубу без сварки под давлением, то есть, приспособление используется для подсоединения под очень высоким рабочим давлением.

Краб-системы для профильных труб

При монтаже труб прямоугольного или квадратного сечения используют скрепляющие конструкции. Они представляют собой две штампованные стягивающиеся болтами пластины. При складывании двух половинок образуют профиль, совпадающий по размеру с трубой.

Краб-системы используют при создании металлоконструкций, они надежно фиксируют заготовки в нужном положении. Виды систем:

• угловые или Г-образные, они соединяют профиль под прямым углом;
• тавровые с тремя профильными отверстиями;
• крестовые или Х-образные.

Разновидности краб-систем для соединения профильных труб

Краб-системы сокращают время сборки каркасов. Для монтажа не нужно специальной подготовки, не нужно оборудование. Достаточно инструментов. Краб-системы удобны:

• для уличных конструкций;
• рекламных щитов;
• спортивного и игрового уличного инвентаря.

Для трубопроводов краб-системы не применяют. Для монтажа используют болты и гайки стандартного размера. Крепежные скобы выпускают под тип размеров прямоугольного и квадратного профиля.

Как врезаться в пластиковую трубу

Мягкие полимерные трубы обладают меньшим сопротивлением механическому воздействию, поэтому фланцевые соединители используются не часто. Если незначительно перетянуть муфту, канал начнет деформироваться, что приведет к последующему разрушению соединения из расслоения, разгерметизации узла. На основании этого рассматриваются только два способа как врезаться в пластиковую трубу любого типа (ПП, ПНД, сшитый полиэтилен, ПВХ, металлопластик). Это установка патрубка или фитинга.

Врезка с установкой патрубка

Патрубок самостоятельно можно изготовить из стандартного тройника в полипропиленовую трубу. Основу изделия срезают, рабочей частью остается отвод на полукруглой подошве. Фиксируют полученную деталь металлическими хомутами-стяжками.

Установка патрубка

Этот подход актуален в случае невозможности спайки разветвителя. Чаще так врезаются в пластиковую канализационную трубу или стояк в этажном строении.

Для монтажа патрубка нужно просверлить отверстие в основной магистрали, которая подлежит предварительному отключению. Проще и быстрее будет воспользоваться сверлом типа коронки. Все контактные места необходимо обработать силиконовым герметиком, чтобы исключить появление протечек.

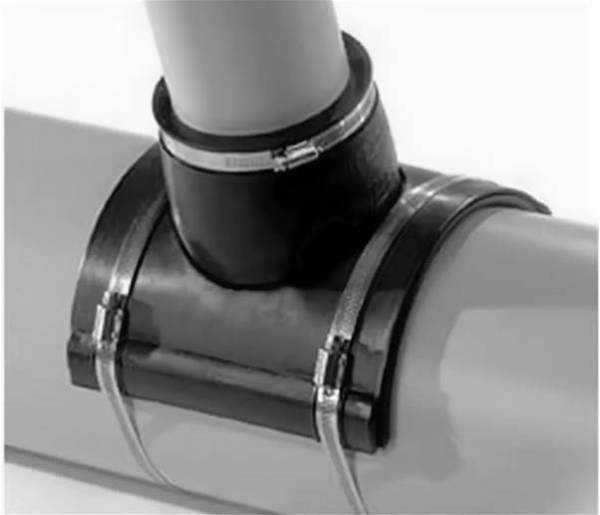

Монтаж адаптера и седелки

Врезка в пластиковые трубы может быть осуществлена специальными готовыми фитингами, которые фиксируются на цельном канале посредством фланца или герметика. Различают изделия по наличию запорного вентиля, фрезы с защитным клапаном, резьбовым отводом или пластиковым. То есть, используя подобные соединения, можно врезаться в канализационную трубу, стояк или иной полимерный канал. Главное – не переборщить с давлением на стенки.

Для малого (32-40 мм) диаметра используют “седелки”, а для крупного (100-110 мм) – адаптеры. Монтаж подобных деталей проводится по аналогии с патрубками, различия заключаются только в наличии уплотнительной прокладки и способах крепления.

“Седелка” на пластике в разрезе

Соединение асбестоцементных труб

Минеральные трубы с армированием из асбестового волокна соединяют посредством специальных фитингов. Выбор определяется рабочим давлением внутри магистрали, а также ее диаметром. По материальному исполнению используемые элементы различают следующим образом:

• в самотечном канале применяют толстостенные муфты из хризотилцемента;
• в каналах для транспортировки газа и водопроводах актуальна установка чугунного фланцевого элемента типа “Жабо”;
• для устройства пути диаметром 100-300 мм в нормальном грунте под кабели связи используют полиэтиленовые муфты (МПТ).

Также встречаются двубортные асбестоцементные соединители для канала с давлением менее 3 кгс/куб. см. Каждый из вариантов оснащен резиновым уплотнителем, легко и быстро монтируется, проявляет инертность к агрессивным условиям эксплуатации, обладает высокой прочностью и плотностью.

Врезка в асбестовую трубу

Неопытному мастеру произвести натяжение соединителя бывает непросто. Специалисты рекомендуют в таком случае смазывать наружную поверхность мыльным раствором или самостоятельно приготовленной пастой. В нее входят вода (15%), графит (40%) и глицерин (45%).

Стоит также отметить хрупкость, которая свойственна асбестоцементу. Это необходимо помнить во время врезки в основной канал дополнительного ответвления

Во время сверления нужно проявлять осторожность

Можно ли врезаться в газопровод без отключения газа и что говорит закон

Опираясь на закон РФ можно сделать вывод, что несанкционированное присоединение к газопроводу строго запрещено, но несмотря на достаточно серьезные наказания, количество правонарушений не уменьшается.

Ответственность за невыполнения правил врезки будет зависеть от различных нюансов и обстоятельств. Статья 7.19 КоАП РФ предусматривает наказание в виде административного штрафа в размере от 1000 до 3500 рублей, к тому же правонарушитель обязан возместить убытки перед поставщиком газа и оплатить восстановление различного оборудования.

Если человек попадался на незаконной врезке в газопровод неоднократно, то наказание ужесточается и идентифицируется как преступление, за что субъект может получить срок от двух до шести лет или штраф, но уже от 100 до 500 тысяч рублей.

Чтобы обезопасить себя от возможной ответственности перед законом, нужно знать главные правила врезки по ГОСТу (http://docs.cntd.ru/document/1200075303):

• присоединение к сети, в которой зафиксировано низкое давление, строго запрещено (норма от 20 до 80 мм вод. ст.);
• врезка к магистралям с высоким давлением возможна, но только в том случае, если оно предварительно будет снижено, сделать это можно с помощью специального оборудования.

Но любые действия с газопроводом, которые выполняются человеком или группой людей без специального разрешения, будут считаться нарушением закона.

Квартира незаконно отключена от газа

Можно встретить и другую ситуацию, когда отключение газа в доме или квартире было произведено ошибочно, незаконно. Возможно, длительное время новый дом не подключают к магистрали. Жильцы, которые пользуются исправным оборудованием, своевременно совершают оплату коммунальных услуг, должны реагировать на такие действия.

Если газ не подключают, куда жаловаться, чтобы решить проблему?

Прежде всего, нужно обратиться в компанию, поставляющую газ, написать заявление незаконном отключении. При отсутствии реакции можно пойти в прокуратуру, написать жалобу в Роспотребнадзор, в Жилищную Комиссию.

инструменты и Материалы

С целью проведения работ по блокировке водопроводных труб произвольного вида вам потребуется расходный материал и следующий инструмент:

• ножовка по металлу либо так называемая «болгарка»;
• напильник (рашпиль) для удаления с торцов труб заусенцев;
• острый монтажный нож;
• резьбонарезное приспособление (по необходимости);
• заглушки и резьбовые пробки, применяемые для временной и постоянной блокировки труб;
• силикатный клей (герметик);

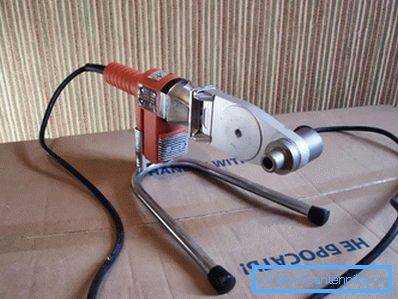

• сварочное приспособление с комплектом насадок либо строительный фен (для запайки пластиковых труб).

Напоследок напомним, что работы по блокировке концевых отверстий труб, в большинстве случаев, не требуют от исполнителя особенного мастерства. Одновременно с этим фактически целый рабочий инструмент (за маленьким исключением) постоянно имеется в любом домашнем хозяйстве.

Источник

Соединение системы частного дома с газопроводной магистралью

Для того, чтобы сделать врезку в магистраль, вам предстоит выполнить следующие мероприятия:

• удалить с места предполагаемого соединения мусор, ржавчину, краску;
• провести разметку. Там, где будет врезка, поставьте отметки.
• проделать отверстия. При тавровом способе – два, при катушечном – одно;
• обработать щели глиной. Причём начинайте это делать, ещё проводя рассекание поверхности. Так вы минимизируете риск воспламенения/горения газа. Готовые отверстия как можно быстрее закройте сделанной из глины и асбеста специальной заглушкой. Охладите обработанные поверхности;
• установить отключающее приспособление. Его монтаж выполняется после полного охлаждения металла таким образом: откройте заглушку и извлеките фрагмент вырезанной трубы. Затем поместите в образовавшуюся щель отключающее устройство. Выглядит оно в виде торбочек из вязкой глины, а также набора дисков из резины и дерева. При использовании таврового способа будет две щели.
• установить патрубок. Через него будет подключаться газовая труба частного дома к основной магистрали. Прежде, чем проделать в заглушке дыру и смонтировать патрубок, убедитесь в правильности диаметров: вполне возможно, что ранее выполненную разметку придётся подкорректировать. Если необходимости в этом не будет, проделайте дыру, установите патрубок, заварите стыки и закройте размещённую на патрубке задвижку;
• заделать отверстия и приварить новую трубу. Прежде всего, удалите остатки металла, которые появились во время проделывания основной щели. Затем состыкуйте трубу с патрубком, обработайте глиной и заварите. Проверьте с помощью мыльного раствора герметичность сварочного шва.

Готовые стыки труб проверяют на утечку при помощи мыльной пены

Если утечки не будут зафиксированы, приступайте к выполнению заключительных работ. Под таковыми подразумевается засыпка траншеи. Несмотря на кажущуюся простоту, её проведение также регламентируется нормативными документами. В них, в частности, оговорено, что:

1. Вокруг узла врезки, трубы и шарового крана насыпается мягкий грунт слоем, толщина которого должна превышать 20 сантиметров, после чего производится его уплотнение.
2. При окончательной засыпке грунта в траншею и котлован бульдозером наезд такой тяжёлой техники на наземную часть шарового крана, узел врезки и сами трубы должен быть исключён.

По окончании строительства необходимо заключить договор с региональной газовой службой на поставку голубого топлива, а также на аварийно-диспетчерское и техническое обслуживание. Газопровод принимает представитель этой же организации. Пусконаладочные работы в обязательном порядке завершаются составлением двустороннего акта с последующей пломбировкой аппаратуры контроля.

#5

Отправлено 07 Март 2013 14:27

О, Господи !! А что, можно сваркой, резать и варить, трубу с газом ?!! А что ж там тогда взрывается ?

Соединение системы частного дома с газопроводной магистралью

Для того, чтобы сделать врезку в магистраль, вам предстоит выполнить следующие мероприятия:

• удалить с места предполагаемого соединения мусор, ржавчину, краску;
• провести разметку. Там, где будет врезка, поставьте отметки.
• проделать отверстия. При тавровом способе – два, при катушечном – одно;
• обработать щели глиной. Причём начинайте это делать, ещё проводя рассекание поверхности. Так вы минимизируете риск воспламенения/горения газа. Готовые отверстия как можно быстрее закройте сделанной из глины и асбеста специальной заглушкой. Охладите обработанные поверхности;
• установить отключающее приспособление. Его монтаж выполняется после полного охлаждения металла таким образом: откройте заглушку и извлеките фрагмент вырезанной трубы. Затем поместите в образовавшуюся щель отключающее устройство. Выглядит оно в виде торбочек из вязкой глины, а также набора дисков из резины и дерева. При использовании таврового способа будет две щели.
• установить патрубок. Через него будет подключаться газовая труба частного дома к основной магистрали. Прежде, чем проделать в заглушке дыру и смонтировать патрубок, убедитесь в правильности диаметров: вполне возможно, что ранее выполненную разметку придётся подкорректировать. Если необходимости в этом не будет, проделайте дыру, установите патрубок, заварите стыки и закройте размещённую на патрубке задвижку;
• заделать отверстия и приварить новую трубу. Прежде всего, удалите остатки металла, которые появились во время проделывания основной щели. Затем состыкуйте трубу с патрубком, обработайте глиной и заварите. Проверьте с помощью мыльного раствора герметичность сварочного шва.

Готовые стыки труб проверяют на утечку при помощи мыльной пены

Если утечки не будут зафиксированы, приступайте к выполнению заключительных работ. Под таковыми подразумевается засыпка траншеи. Несмотря на кажущуюся простоту, её проведение также регламентируется нормативными документами. В них, в частности, оговорено, что:

1. Вокруг узла врезки, трубы и шарового крана насыпается мягкий грунт слоем, толщина которого должна превышать 20 сантиметров, после чего производится его уплотнение.
2. При окончательной засыпке грунта в траншею и котлован бульдозером наезд такой тяжёлой техники на наземную часть шарового крана, узел врезки и сами трубы должен быть исключён.

По окончании строительства необходимо заключить договор с региональной газовой службой на поставку голубого топлива, а также на аварийно-диспетчерское и техническое обслуживание. Газопровод принимает представитель этой же организации. Пусконаладочные работы в обязательном порядке завершаются составлением двустороннего акта с последующей пломбировкой аппаратуры контроля.

Кол-во блоков: 10 | Общее кол-во символов: 14998 Количество использованных доноров: 3 Информация по каждому донору:

1. http://energomir.biz/gazosnabzhenie/gazoprovod/vrezka-v-gazoprovod.html: использовано 1 блоков из 3, кол-во символов 1197 (8%)
2. http://TrubaMaster.ru/gazovye/kak-vrezatsya-v-gazovuyu-trubu.html: использовано 4 блоков из 6, кол-во символов 7486 (50%)
3. https://remoskop.ru/montazh-vnutrennego-gazoprovoda-chastnom-dome.html: использовано 5 блоков из 6, кол-во символов 6315 (42%)

Выводы и полезное видео по теме

Видео демонстрирует проведение врезки под давлением в реальном времени без перекрывания газа:

Видеоролик о врезке в действующий газопровод высокого давления:

Пример произведения врезки в газопровод под давлением в видеоролике:

Имея общее представление о технических требованиях и порядке проведения работ по присоединению к газовой сети, будет легче ориентироваться во всех нюансах, а также контролировать работу компании, с которой заключен договор на подсоединение, станет проще.

Кроме того, пропадет абсурдное желание самостоятельно врезаться в газопровод, пригласив мастера на все руки в целях экономии.
