Как выбрать автоматический выключатель по отключающей способности

Сигнальные элементы

У обычного автоматического выключателя существует всего два положения:

включено

отключено

У некоторых моделей присутствует третье — аварийное отключение. Те кто плотно работает с промышленными моделями ВА, АЕ и другими, рассчитанными на большие токи, с этим знаком не понаслышке.

Язычок автомата заняв среднее промежуточное положение, как бы сам демонстрирует каким образом он был отключен. То есть, отключился он аварийно из-за короткого замыкания или перегрузки, либо был отключен вручную каким-то человеком.

В отдельных марках модульных моделей, это можно увидеть и определить по глазку, который окрашивается в тот или иной цвет, в зависимости от срабатывания.

Эта функция очень удобна, когда вы или кто-то другой, обслуживает большое количество щитовых не в одиночку, а с напарниками. Для щитка в квартире, данную опцию можно считать излишней.

А вот для РЩ-0,4кв в подъезде, она не помешает.

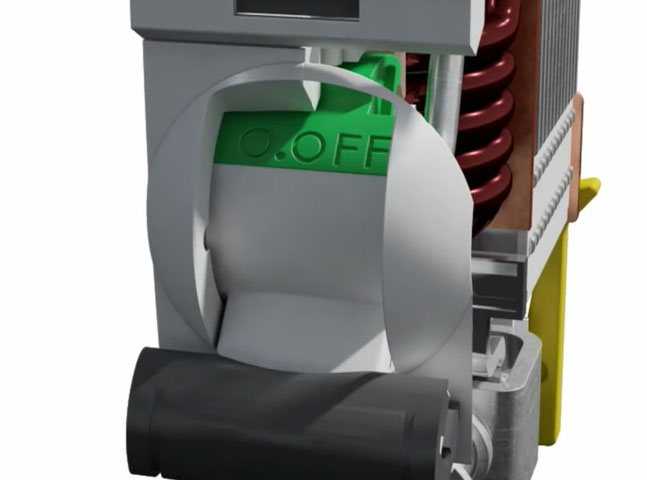

Еще один цветной «глазок», который может присутствовать в автомате, расположен в подвижной части отключающего рычажка.

Заметьте, что это не просто надпись ON или OFF, которая показывает включен аппарат или выключен. Это цветной сигнальный элемент демонстрирующий реальное положение контактов. Замкнуты они или разомкнуты.

Если автомат выключен и его «язычок» находится внизу, то полосочка зеленая. Это говорит о том, что контакты действительно разорвались.

В том случае, если сигнальный элемент не поменял свой цвет, значит контакты на самом деле не разошлись (прикипели, сварились и т.д.).

Такое хоть и редко, но тоже встречается.

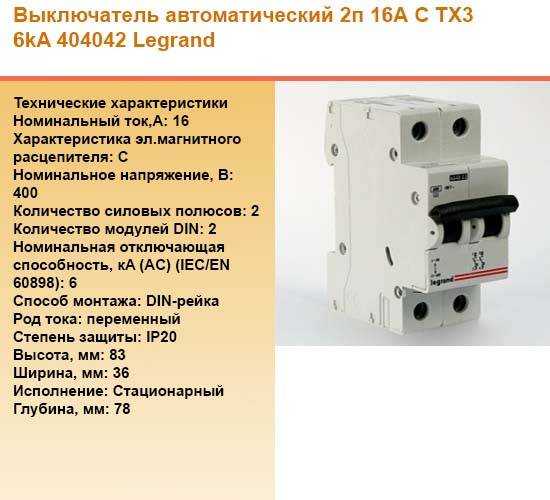

Маркировка автоматических выключателей: обозначение и надписи

Маркировка автоматических выключателей со временем не должна стираться. Поэтому символы, буквы, надписи и цифры наносятся на корпус специальной несмываемой краской. Маркировка располагается на лицевой панели прибора. Это делается для того, чтобы в рабочем состоянии устройства не пришлось демонтировать прибор, для того, чтобы узнать нужные характеристики.

Маркировка включает в себя такие показатели как:

• фирма-производитель;
• номинальный ток;
• напряжение; частота;
• ток отключения; модель;
• класс токоограничения;
• схема подключения;
• обозначение клемм;
• артикул.

Маркировочные данные дополнительно дублируются в техническом паспорте устройства.

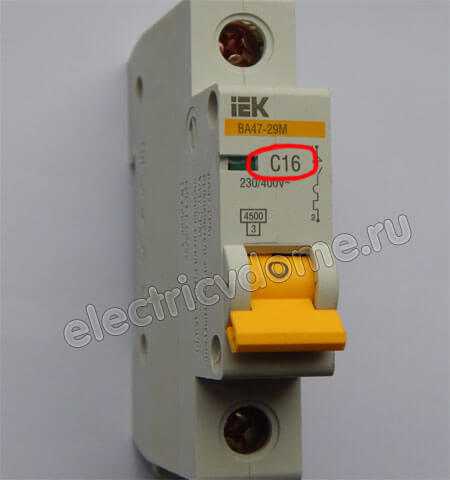

Номинальный ток

Данная характеристика обозначается в виде цифр и наносится рядом с временно токовой характеристикой. Производители выпускают пять видов автоматов: В, С, D, К, Z. Самыми популярными являются В, C, D. Для бытовых условий применяются автоматы, с временно токовой характеристикой типа С.

Остальные виды предназначаются для узкопрофильной направленности. После этого значения наносится цифра, обозначающая номинальный ток автоматического выключателя. Он указывает максимальное значения тока, при котором защитное устройство способно сохранять работоспособность.

В случае превышения этого значения автомат сработает. При этом номинальный ток рассчитывается на температурный режим, который соответствует величине + 30 градусов. Поэтому, если температура в помещении будет выше этого показателя, то защитный прибор может сработать, даже если сила тока была меньше указанной.

Принцип работы основан на защите двух расцепителей – теплового и электромагнитного. При этом тепловой расцепитель обесточит электрическую цепь в промежутке от нескольких секунд до нескольких минут. Электромагнитная защита сработает значительно быстрее – 0,01 – 0,02 секунды, иначе проводка начнет плавиться, что может повлечь дальнейший пожар.

Напряжение и частота

Номинальное напряжение располагается под время-токовой характеристикой. Данный норматив может относиться к постоянному и переменному току и указывается в вольтах. При этом постоянный ток обозначается «?», а переменный –«

». Каждое значение соответствует данной электрической сети.

Напряжение указывается в двух обозначениях: одно для однофазной электрической сети, второе — для трехфазной. К примеру, маркировка в виде: 230/400V

, обозначает, что автомат предназначается для электросети, имеющих одну фазу и напряжение 230 вольт, а также для электрической цепи, обладающей тремя фазами и напряжением 400 вольт.

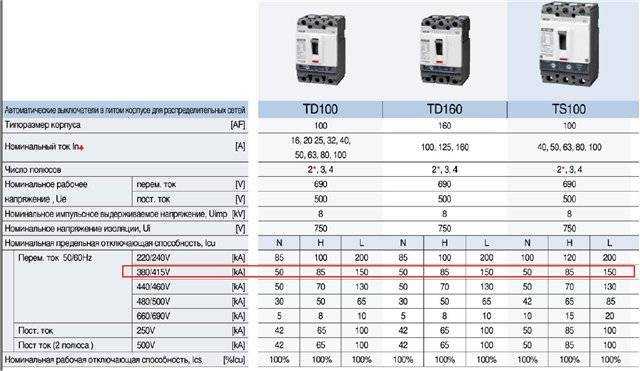

Ток отключения

Этот критерий обозначает ток короткого замыкания. При этом защитное устройство сработает без ущерба для своей работоспособности. Электрическая линия имеет достаточно сложное устройство, в которой иногда появляются повышенные токовые величины, вызванные коротким замыканием.

Это кратковременный процесс, но при этом ток слишком завышается. Автоматические выключатели обладают отключающейся способностью, когда ток превысит 4500А, 6000А или 10000А. При этом, чем выше этот показатель, тем больше гарантий, что защитный прибор сработает даже при самой тяжелой аварийной ситуации.

Производитель

В самой верхней части автоматического выключателя указывается бренд прибора. Для этого зачастую выбирается более яркий цвет краски. Обычно этот цвет совпадает с цветом рычага управления. Иногда для этого выбирается нейтральный серый цвет.

Распространенные ошибки при выборе автомата

Приведенные ниже ошибки зачастую совершаются электриками-новичками. Во избежание «промаха» с номиналом рекомендуется с этими ошибками ознакомиться.

1. Ориентироваться, в первую очередь, следует не на мощность электрооборудования, а на проводку. Если последняя уже старая, то нужно быть особенно внимательным. К примеру, для розетки требуется прибор на 16 ампер, в то время как старый алюминиевый провод способен выдерживать всего 10 ампер и быстро расплавится после установки такой мощной модели. В таких случаях не остается ничего, кроме как заменить проводку.
2. В идеале вся приобретенная автоматика должна быть от одного производителя. Здесь вероятность несоответствия будет минимальной.
3. Если при расчете был получен средний показатель (например, 13,9 ампер, т. е. и не 16, и не 10), то предпочтение лучше отдавать большему показателю, но лишь при условии, что проводка способна выдержать 16 ампер.
4. Для дачи рекомендуется устанавливать автоматы большей мощности, чем требуется согласно расчетам. Дело в том, что здесь могут использоваться такие мощные приборы, как сварочный аппарат, двигатель асинхронного типа, погружной насос и проч. Как уже отмечалось, для бытового использования вполне достаточно 40 ампер.

И последнее: автоматические выключатели рассчитаны на то или иное число срабатываний в зависимости от фирмы-изготовителя и качества продукции. Поэтому перед покупкой следует выяснить и этот показатель.

Некоторые модели автоматических выключателей

Номинальный ток автомата

Пришло время разобраться с тем, что на деле означает номинальный ток автомата и какой при этом будет ток срабатывания защиты. Для тех, кто понимает разницу между действующим и мгновенным значениями, уточняю, что все параметры автоматов, связанные с током или напряжением — это действующие значения, если это особо не оговорено. Согласно ГОСТ Р 50345-2010 (п.3.5.1), Номинальный ток автоматического выключателя есть значение тока, определяющее рабочие условия, для которых он спроектирован и построен. Кратко и точно.

Распространенная ошибка — часто люди считают, что номинальный ток и есть ток срабатывания. На самом деле, исправный автоматический выключатель никогда при номинальном токе не сработает. Более того, он не сработает даже при 10% перегрузке. При большей перегрузке автомат отключится, но это не значит, что он отключится быстро. Обычный модульный автомат имеет 2 расцепителя: медленный тепловой и быстро реагирующий электромагнитный.

Тепловой расцепитель в своей основе содержит биметаллическую пластину, которая нагревается от проходящего через нее тока. От нагрева пластина изгибается, и при определенном положении воздействует на защелку, и выключатель отключается. Электромагнитный расцепитель представляет собой катушку со втягивающимся сердечником, который при большом токе также воздействует на защелку, отключающую автомат. Если назначение теплового расцепителя — отключать автомат при перегрузках, то задача электромагнитного — быстрое отключение при коротких замыканиях, когда значение тока в разы превышает номинальное.

Ряд значений номинальных токов

Мне приходилось устанавливать автоматические выключатели номиналом от 0.2А. Вообще, мне встречались модульные автоматы следующих номиналов: 0.2, 0.3, 0.5, 0.8, 1, 1.6, 2, 2.5, 3, 3.15, 4, 5, 6, 6.3, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 Ампер. Максимальный номинал автомата, предназначенного для работы в сетях 0.4 кВ, который я видел — 6300А. Это соответствует трансформатору мощностью 4МВА, ну а более мощных трансформаторов под это напряжение у нас не делают, это предел. Cказать, что номиналы строго соответствуют какому-то единому стандартному ряду, как например Е6, Е12 у радиоэлементов, я не могу. Создается впечатление, что лепят кто во что горазд. С автоматами выше 100А ситуация примерно такая же. Тем не менее, существует и действует поныне стандарт ГОСТ 8032-84 «Предпочтительные числа и ряды предпочтительных чисел». Согласно этому стандарту, номиналы должны соответствовать определенным рядам значений. Основной ряд R5, который определяет следующую шкалу номинальных значений: 1, 1.6, 2.5, 4, 6.3, 10, 16, 25, 40, 63, 100, 160 и т.д.
Как видим, ряд состоит из пяти повторяющихся значений, просто после каждого цикла сдвигается десятичная точка. Если есть спрос на более точный подбор, ГОСТом предусмотрены ряды R10 (1, 1.25, 1.6, 2, 2.5, 3.15, 4, 5, 6.3, иR20 (1, 1.12, 1.25, 1.4, 1.6, 1.8, 2, 2.24, 2.5, 2.8, 3.15, 3.55, 4, 4.5, 5, 5.6, 6.3, 6.3, 7.1, 8, 9).
При этом, в обоснованных случаях, допускается некоторое округление (например 3.2 вместо 3.15 или 6 вместо 6.3). Думаю, нет нужды расписывать стандарт более подробно, каждый желающий может его найти и почитать.

Но и это еще не все. В том же ГОСТ Р 50345-2010 есть глава 5.3 под названием «Стандартные и предпочтительные значения». Согласно ей, предпочтительными значениями номинального тока модульных автоматов являются: 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А.

Технические характеристики автоматов

Номинальный ток

Предельная величина тока, до которой ВА не будет отключаться.

Зависимость номинального тока выключателя от окружающей среды

Чем выше температура воздуха, тем быстрее отключится автомат при превышении нагрузки.

Номинальный ток In, А	-40°	-30°	-20°	-10°	0°	10°	20°	30°	40°	50°
1	1.35	1,3	1,25	1.20	1,15	1,1	1,05	1	0,93	0,88
2	2,7	2,6	2,5	2,4	2,3	2,2	2,1	2	1,9	1,8
3	4,05	3,9	3,75	3.60	3,45	3,3	3,15	3	2,8	2,6
4	5,4	5,2	5	4,8	4,6	4,4	4,2	4	3.70	3,5
5	6,75	6,5	6,25	6	5,75	5.50	5.25	5	4,7	4,5
6	8.10	7,8	7,5	7,2	6,9	6,6	6,3	6	5.60	5.30
8	11,2	10,6	10	9,6	9,2	8,8	8,4	8	7,4	7
10	13,5	13	12,5	12	11,5	11	10,5	10	9,3	8,8
13	17,7	17	16,3	15,6	15	14 30	13.70	13	12	11,4
16	21,6	20,8	20	19,2	18,4	17.60	16,8	16	14,9	14
20	27	26	25	24	23	22	21	20	18,6	17.60
25	33,9	32,6	31,3	30	28,8	27,5	26,3	25	23,2	22
32	43,2	41,6	40	38,4	36,8	35,2	33,6	32	30.00	28,2
40	54	52	50	48	46	44	42	40	37,2	35,2
50	67,5	65	62,5	60	57.50	55	52,5	50	46,5	44
63	85	82	78,8	75,6	72,5	69,3	66,2	63	58,6	55,4

Зависимость коэффициента нагрузки выключателя от температуры окружающей среды при одиночной установке

Как видно из графика, автомат должен работать “по номиналу” при температуре 30°.

Зависимость коэффициента нагрузки выключателя от количества полюсов

Время-токовые характеристики отключения

Быстрота срабатывания при мгновенных перегрузках. Или по-простому: при включении пылесоса (холодильника, компрессора, электродвигателя и т.п.) возникает кратковременный огромный пусковой ток, если стоит ВА с неправильно подобранной время-токовой характеристикой, то он будет постоянно отключаться.

График скорости срабатывания

Данные графики характеризуют скорость срабатывания защиты при перегрузе. То есть при незначительном превышении номинального тока (I/In) скорость срабатывания низкая. Соответственно при увеличении нагрузки автомат быстрее сработает (отключится). Скорость срабатывания также зависит от характеристики.

Характеристика “D”

Характеристика “C”

Характеристика “B”

Номинальный ток отключения

Ток короткого замыкания (КЗ), при котором автоматический выключатель отключит отходящую линию и останется в работоспособном состоянии.

Какие существуют время токовые характеристики автоматических выключателей и их отличие между собой

Как известно основными органами срабатывания автоматического выключателя являются тепловой и электромагнитный расцепитель.

Тепловой расцепитель представляет собой пластину из биметалла, изгибающуюся при нагреве протекающим током. Тем самым в действие приводится механизм расцепления, при длительной перегрузке срабатывая, с обратнозависимой выдержкой времени. Нагрев биметаллической пластинки и время срабатывание расцепителя напрямую зависят от уровня перегрузки.

Электромагнитный расцепитель является соленоидом с сердечником, магнитное поле соленоида при определенном токе втягивает сердечник, приводящий в действие механизм расцепления – происходит мгновенное срабатывание при КЗ, благодаря чему пострадавший участок сети не будет дожидаться прогревания теплового расцепителя (биметаллической пластины) в автомате.

Зависимость времени срабатывания автомата от силы тока, протекающего через автомат, как раз и определяется время токовой характеристикой автоматического выключателя .

Наверное, каждый замечал изображение латинских букв B, C, D на корпусах модульных автоматов. Так вот они характеризуют кратность уставки электромагнитного расцепителя к номиналу автомата, обозначая его время токовую характеристику.

Эти буквы указывают ток мгновенного срабатывания электромагнитного расцепителя автомата. Проще говоря, характеристика срабатывания автоматического выключателя показывает чувствительность автомата – наименьший ток при котором автомат отключится мгновенно.

Автоматы имеют несколько характеристик, самыми распространенными из которых являются:

• — B — от 3 до 5 ×In;
• — C — от 5 до 10 ×In;
• — D — от 10 до 20 ×In.

Что означают цифры указанные выше?

Приведу небольшой пример. Допустим, есть два автомата одинаковой мощности (равные по номинальному току) но характеристики срабатывания (латинские буквы на автомате) разные: автоматы В16 и С16.

Диапазоны срабатывания электромагнитного расцепителя для В16 составляет 16*(3. 5)=48. 80А. Для С16 диапазон токов мгновенного срабатывания 16*(5. 10)=80. 160А.

При токе 100 А автомат В16 отключится практически мгновенно, в то время как С16 отключится не сразу а через несколько секунд от тепловой защиты (после того как нагреется его биметаллическая пластина).

В жилых зданиях и квартирах, где нагрузки чисто активные (без больших пусковых токов), а какие-нибудь мощные моторы включаются нечасто, самыми чувствительными и предпочтительными к применению являются автоматы с характеристикой B. На сегодняшний день очень распространена характеристика С, которую также можно использовать для жилых и административных зданий.

Что касается характеристики D, то она как раз годится для питания каких-либо электромоторов, больших двигателей и других устройств, где могут быть при их включении большие пусковые токи. Также через пониженную чувствительность при КЗ автоматы с характеристикой D могут быть рекомендованы для использования как вводные для повышения шансов селективности со стоящими ниже групповыми АВ при КЗ.

Согласитесь логично, что время срабатывания зависит от температуры автомата. Автомат отключится быстрее, если его тепловой орган (биметаллическая пластина) разогретый. И наоборот при первом включении когда биметалл автомата холодный время отключения будет больше.

Поэтому на графике верхняя кривая характеризует холодное состояние автомата, нижняя кривая характеризует горячее состояние автомата.

Пунктирной линией обозначен предельный ток срабатывания для автоматов до 32 А.

Основные характеристики автоматических выключателей

К основным характеристикам, на которые необходимо обращать внимание при выборе, можно отнести:

• Количество полюсов
• Рабочее напряжение
• Класс токоограничения
• Номинальный ток
• Отключающая способность (ток короткого замыкания)
• Время-токовая характеристика

Количество полюсов

Я думаю, с этим параметром все понятно. В случае однофазной цепи устанавливаются автомат однополюсной или двухполюсной. Для трехфазных цепей  применяют трех и четырехполюсные автоматы.

Единственное, что здесь можно отметить, что конструктивно двух и четырехполюсные автоматы могут быть выполнены  с защитой  всех полюсов, либо только фазных.

Рабочее напряжение

Следующий параметр — рабочее напряжение автомата. Этот параметр должен быть равным или больше номинального напряжения сети.

Класс токоограничения

Данный параметр указывает на время гашения дуги, или если говорить более развернуто,  время от момента начала размыкания силовых контактов автоматического выключателя до момента полного гашения электрической дуги в дугогасительной камере.

Современные выключатели  имеют третий класс, то есть дуга в них гасится за 3-5 миллисекунд.

Номинальный ток (In)

Этот параметр показывает значение допустимого тока автомата, при превышении которого он отключится и разомкнет цепь. Номинальный ток автомата выбирается в зависимости от сечения кабеля и мощности потребителей.

Например, нам надо подобрать автоматический выключатель для комнаты. Для начала определим общую суммарную мощность. Для этого необходимо суммировать мощность всех электроприборов, которые находятся в комнате. Предположим, общая мощность составляет 4000 Вт. Далее рассчитаем силу тока по формуле:

I = P/U

где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети.

В нашем случае, разделив 4000 на 220 получим 18,18 А. Зная величину тока, подбираем сечение провода. Для 18,18 А, выбираем сечение провода 2,5 кв.мм. Для данного сечения подбираем ближайшее значение номинального тока автомата и округляем в меньшую сторону. Значение номинального тока автомата будет составлять 16 А.

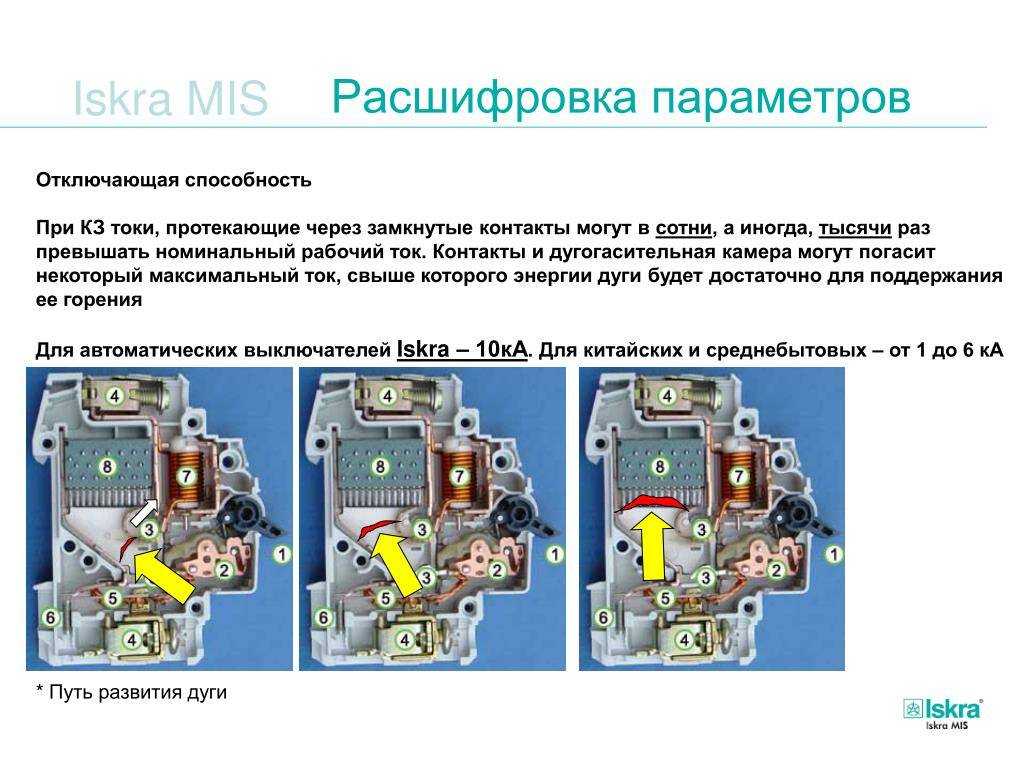

Отключающая способность

Данная характеристика показывает величину максимального тока, которую может выдержать автомат без последствий,  то есть подвижные контакты автомата не приварятся к неподвижным в следствии возникновения и гашения дуги при размыкании.

Чем выше будет отключающая способность автомата, тем больше вероятность, что он прослужит дольше, но при этом и цена будет выше, причем иногда значительно.

Необходимость использования автоматического выключателя, с тем или иным максимальным током  срабатывания,  зависит от места подключения их в цепи по отношению к источнику электроэнергии, протяженности трассы, качества поставляемой электроэнергии. Вообще, при выборе данной характеристики автомата, руководствуются расчетными токами короткого замыкания.

У нас, в жилых помещениях используются автоматы с током срабатывания 4,5 или 6 кА, хотя, насколько мне известно, в Европе запрещено использование автоматических выключателей с отключающей способностью менее 6 кА.

Время-токовые характеристики отключения

Этот параметр показывает, за какой промежуток времени автомат отключится при прохождении через него тока, превышающего номинальный ток.

Существует несколько типов время-токовых характеристик, в зависимости от назначения.

На практике распространение получили только три типа – B, C, D.

• Тип B (кратковременное увеличение тока в 3-5 раз от номинального) применяются для защиты потребителей с преимущественно активной нагрузкой (цепи освещения, обогреватели, печи). Применяются в основном в квартирах и жилых помещениях.
• Тип C (кратковременное увеличение тока в 5-10 раз от номинального) наиболее широко применяемые. Предназначены для защиты цепей установок с небольшими пусковыми токами — розетки, холодильники, кондиционеры, газоразрядные лампы.
• Тип D (кратковременное увеличение тока в 10-50 раз от номинального) применяются в основном для защиты электродвигателей с частым запуском и большим пусковым током. Используются чаще всего на промышленных производствах.

Остальные типы характеристик можно не рассматривать, так как применяются они очень редко и в продаже их найти проблематично.

В завершении статьи хотел бы сказать, что автоматический выключатель устройство хоть и простое, но очень важное,  поэтому выбор автоматического выключателя — дело ответственное, так как в случае возникновения аварийной ситуации правильно выбранный автоматический выключатель защищает не только имущество, электрооборудование, но и вас

Виды автоматических выключателей

На рынке предоставлено большое количество различных изделий. Все они имеют свои отличительные особенности. Чтобы не ошибиться с выбором следует разобраться в их отличительных характеристиках.

На всех устройствах имеется буквенная маркировка. Для защиты домовой электропроводки используются устройства имеющие маркировку «B». На их отключение потребуется от 5 до 20 секунд, а отклонение тока от номинального значения будет составлять 3-5 единиц. К общепромышленным относится изделие имеющий маркер с буквой «C». Они срабатывают через 1-10 секунд, когда ток отклонится от номинального значения на 5-10 единиц. Такое устройство применяется при нормальных нагрузках и считается универсальным. В промышленности применяют автоматы категории «D». Они срабатывают мгновенно, если значение тока превысило свое номинальное значение в 14 раз.

Так же выключатели можно разделить по числу полюсов. От этого значения будет зависеть число проводов, которые можно подключить к устройству. Для защиты определенного участка цепи применяют однополюсные изделия. Их конструкция считается самой простой. К ним можно подключить только 2 провода: один будет служить входом, а другой выходом. Однополюсный автомат не дает гарантию полной защиты, поскольку при его отключении происходит разрыв фазы, а ноль остается подключенным. Когда необходимо полное отсоединение от электросети используют двухполюсные устройства. В случае аварии или короткого замыкания произойдет полное отключение электропроводки. Отключив такой автомат можно проводить ремонтные работы или подключать оборудование. Если электрическая сеть имеет три фазы, то здесь устанавливаются трехполюсные автоматы. Такой вариант устройства применяется в промышленных масштабах.

Выбор автоматического выключателя. ВТХ.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

Время токовые характеристики автоматических выключателей B C D.

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

1. B — от 3 до 5 ×In;
2. C — от 5 до 10 ×In;
3. D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

1. Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
2. Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
3. Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

1. Выбор номинального тока автоматического выключателя;
2. выбор характеристики автоматического выключателя;

Характеристики автоматических выключателей.

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

Выбор автоматического выключателя. Полюсы автоматов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

1. Однополюсные;
2. двухполюсные.

Для сети 400 В (380В):

1. Трёхполюсные;
2. четырёхполюсные.

Выбор автоматических выключателей по количеству полюсов.

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя. Производители автоматов.

Выбор автоматического выключателя по производителю.

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

1. ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
2. Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
3. Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

1. Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
2. Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.

• Мы в TELEGRAM;
• Мы в Instagram;
• Мы на YouTube;

Конструктивные особенности устройства

Устройство состоит из двух основных частей. Первая ‒ это рабочая часть, а вторая ‒ защитная. К первой относится сам автомат, с расцепляющим механизмом, и рейка сброса. Чаще всего применяются двух – и четырехполюсные автоматы.

Расцепляющий механизм состоит из таких элементов как:

Электромагнитное расцепляющее устройство.

Оно обесточит электропроводку, если произойдет короткое замыкание.

Тепловое расцепляющее устройство.

Оно начинает работать при перезагрузке защищаемой группы.

К защитной части механизма относится блок дифференциальной защиты. Он может обнаружить факт утечки тока.

Помимо прочего, этот элемент трансформирует энергию из электрической в механическую, которая сбрасывает выключатель через рейку. Блок включается вместе с автоматом, чтоб питаться от сети.

В качестве дополнительного оборудования блок защиты должен иметь дифференциальный трансформатор (для возможности обнаружения остаточного тока) и усилитель с катушкой.

Чтоб модуль защиты нормально функционировал для его проверки, на корпусе расположена специальная кнопка «Тест». Работает она таким образом: если нажать на нее, активируется ток утечки и устройство, при его исправном состоянии, должно отключиться.
