Принцип работы и схема подключения узо в трехфазной сети

Ошибки при выполнении монтажа УЗО

Пример неправильного подключения УЗО

Чтобы обеспечить стабильную и безопасную работу электросети, необходимо избегать следующих ошибок:

Входные клеммы УЗО подключаются к сети после специального автомата. Прямое присоединение категорически запрещено.
Необходимо правильно подключить и не перепутать нулевые и фазные контакты

Для облегчения этой задачи на корпусе устройств присутствуют специальные обозначения.
При отсутствии заземляющего проводника категорически запрещено заменять его проводом, накинутым на водопроводную трубу или радиатор.
При покупке устройств обращают внимание на их основные рабочие характеристики, величины токов. Если линия рассчитана на 50 А, прибор должен иметь минимум 63 А.

Принцип работы и правила подключения УЗО

Устройство защитного отключения (УЗО), или дифференциальный автоматический выключатель, – это простое в использовании устройство для защиты человека в быту, реагирующее на дифференциальный ток в проводнике электроэнергии. На сегодняшний день УЗО можно назвать обязательным прибором в наших домах, но сведенья о нем минимальны. Не все понимают истинные преимущества данного прибора, поэтому начнем с главного – с его основных качеств.

Данное устройство необходимо для обеспечения электробезопасности в жилом или рабочем помещении. Если на линии установлен только автомат, защищающий ее от перегрузок, сохраняется опасность поражения током для человека при аварии или касании оголенного провода на все сто процентов. Крайне опасным для человека являются 0,05 А. Это ток, при котором человек не может оторваться от провода самостоятельно. Для того чтобы предотвратить случаи поражения электрическим током, и был придуман данный прибор.

Принцип работы

Через устройство проходит ноль питания и фаза. Таким образом, устройство определяет силу тока на входе и, соответственно, на выходе. Если оба эти показателя равны, то ничего не происходит, но как только произойдет так называемая утечка, УЗО сработает, отключив линию.

Перечислить все случаи, при которых УЗО работает бесперебойно, очень сложно, но для общего понимания картины можно указать наиболее часто встречающиеся из них:

• неправильный монтаж проводки,
• пробои на корпус в технике,
• неверный монтаж в щитке и другие опасные случаи.

Иногда УЗО срабатывает при возникновении заведомо опасной ситуации. Это может случиться, если шланг стиральной машины имеет металлические элементы и при этом подключен к водопроводу.

Правильный выбор устройства

Разобравшись с принципом работы УЗО, нужно научиться правильно выбирать то, что подходит именно вам. Стоит также отметить, что если вы используете УЗО, то это не избавляет вас от покупки и установки автомата. Итак, выбор устройства определяют три важных параметра:

1. Ток утечки. Это самый важный параметр прибора. В очень влажных помещениях используют УЗО с очень высокой чувствительностью в 10 мА (0,01 А). Для бытового использования подходящим является устройство с током утечки в 30 мА (0,03 А), а УЗО 100 и 300 мА предназначены для установки на ввод в целое здание.
2. Номинальный ток контактов. Он обозначает номинал тока, который необходим электрику при подборе начинки для щитка. Обозначается он на устройстве цифрами 16, 25, 40 и т. д.
3. Категория тока утечки. На рынке чаще всего представлены устройства двух типов: А и АС. Стандартным считается тип АС. Такое устройство будет чувствительно к переменному току утечки, что является самым распространенным случаем. Тип А встречается реже, однако он является более чувствительным, поскольку контролирует также пульсирующий ток. По этой причине стоимость устройства типа А несколько выше. Также можно увидеть в продаже устройства типа В для выпрямленного тока (в быту они не используются), типа S для использования в сетях с АВР и типа G для тех же сетей, но с иной временной выдержкой. Типы G и S предназначаются для установки нескольких устройств одновременно.

Если ваш основной вид деятельности никак не связан с электрическими сетями, доверьте подбор устройства профессионалу. Это сэкономит ваши средства и время.

Дифференциальные автоматы, устройства защитного отключения CHINT.

Подключение устройства

Подключение УЗО следует доверить профессионалу. Поскольку нюансов в процессе монтажа много, электромонтер должен иметь как минимум третий разряд. Каждое устройство имеет в комплекте схему подключения. Она довольно проста, специалисту лишь требуется правильно рассчитать количество автоматов на одно устройство. Если речь идет о квартире или о частном доме, как правило, устанавливают автомат и УЗО номиналом выше, чем у автомата. Это правило необходимо для устойчивой работы цепи.

Если требуется установить два защитных устройства, то необходимо исключить объединение нулевых проводников, что заведомо приведет к утечке. Порой щиток комплектуется так, что при установке УЗО размеры его становятся просто огромными. Некоторые электромонтеры разбивают автоматы не только по одному на комнату, но и порой выделяют один из них под какой-либо прибор. В таких случаях возможна установка одного защитного устройства на несколько автоматов. Для этого необходимо точно рассчитать сумму номиналов автоматов и выбрать УЗО номиналом выше этой суммы. Допускается установка УЗО максимум для пяти автоматов.

При правильном подборе УЗО и его грамотной установке оно прослужит вам долгое время и обезопасит от утечки тока.

Подсоединение устройства защитного отключения

Выполнить монтаж УЗО несложно, владея базовой информацией о работе электрооборудования. К каждому устройству производитель прилагает технический паспорт. В нем указываются рекомендуемые схемы подключения, которые нужно использовать во время установки.

Поиск нулевой фазы

Использование контрольной лампы для поиска нулевой фазы Определить нулевую фазу очень просто опытным путем. Нужно взять два провода и подсоединить их к концам патрона лампочки. Ее загорание наблюдают, если она подключена к фазе. В остальных случаях ничего не произойдет.

Подключение лампочки к двум фазам одновременно разрешается осуществлять на короткий промежуток времени. Замыкать такую цепь также можно лишь на небольшой период. Иначе существует высокая вероятность срабатывания автоматического выключателя.

Подключение фазы

Если удалось найти ноль, необходимо сразу выполнить его присоединение к соответствующим клеммам. Оставшиеся три провода являются рабочими фазами. Они подсоединяются любым удобным способом, что никак не влияет на функционирование УЗО.

После завершения монтажа необходимо проверить работоспособность системы. Для этого запускается тестер, который входит в стандартную комплектацию прибора.

Подсоединение выходных устройств

Подключение нескольких розеток к одному УЗО происходит только параллельным способом. Чтобы осуществить это, каждую жилу разделяют на нужное количество проводов. Если не придерживаться такой схемы монтажа, прибор не сможет полноценно работать и срабатывать при возникновении аварийных ситуаций.

Особенности конструкции

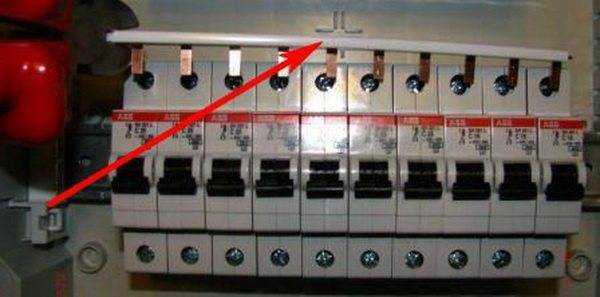

Гребенка в щитке

Различия в исполнениях электрических гребенок связаны со следующими особенностями их устройства:

• Количество изолированных пластин в гребенчатой шине равно числу ее полюсов.
• Каждая разновидность соединительной гребенки используется только для определенных целей.
• Однополюсные соединители применяются исключительно для однофазных автоматов, а 4-х полюсные – для коммутации 3 фаз и нуля, например.

Известные образцы гребенок имеют два исполнения, отличающиеся своим шагом (18 мм и 27 мм). Первое предназначено для подключения одномодульных автоматов, заявленная ширина которых как раз равна 18-ти мм. Гребенки с шагом 27 мм позволяют объединять приборы с шириной корпуса в 1,5 модуля (18х1,5 = 27 мм).

Конструкция соединительных приспособлений рассчитана на монтаж большого количества автоматов с суммарным числом выводов от 12 до 60-ти. Этим объясняется, почему использовать их для установки 2-х или 3-х приборов, например, нецелесообразно. Традиционно эти вспомогательные изделия применяются для сборки распределительных щитов со значительным числом коммутационных устройств.

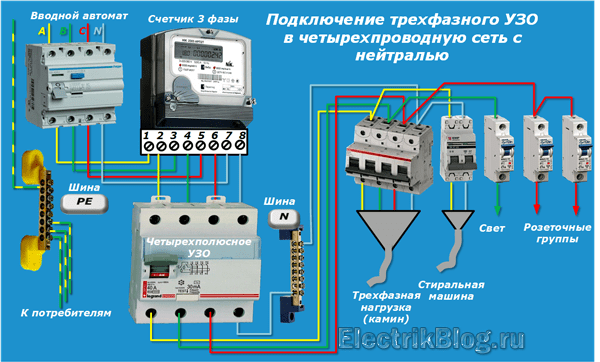

Схема подключения УЗО в трехфазной сети

После этого производится монтаж защитного отключающего устройства внутрь электрощита.
Значение тока утечки, в момент появления которого устройство выполнит аварийное выключение питания сети.
Но как бы его не называли, все использующиеся сегодня в мире УЗО необходимы для выполнения 2 функций: защита человека от удара током вследствие прямого или непрямого касания; предотвращение пожара, который может случиться в результате возгорания проводки.
Если и в этот раз УЗО не среагирует, значит, оно точно электронное. Внутрь одного устройства можно одновременно разместить шины, которые при этом будут изолированы друг от друга. При его выборе из ряда: 10, 30, , , мА, 1 А приоритет имеют требования безопасности.
Четырехполюсные УЗО бывают 10, 30, , , миллиампер 0. Правильно будет установить УЗО для каждой группы потребителей и вводное устройство с наибольшим током уставки. Как правило, основная часть электрических сетей отечественного жилого фонда работает в устаревшей системе tn-c, в которой нет PE проводника. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному.

Назначение и область применения УЗО

К входной клемме устройства с маркировкой L подсоединяется фазный кабель автоматического выключателя. Далее фазный провод, выходящий из каждого УЗО, подключается к каждому автоматическому выключателю, но только той группы, которую будет это УЗО запитывать. На автомате его вы не найдёте, а на УЗО эта цифра написана и указана в миллиамперах. Да 4 К какому проводнику подключена заземляющая жила? Одна запитана от фазного провода L3, а другая от нулевого N.

Обратите внимание: контакты УЗО должны относиться именно к одному полюсу. Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится

По такому же принципу происходит весь процесс с третьим УЗО.

На автомате его вы не найдёте, а на УЗО эта цифра написана и указана в миллиамперах. Основные ошибки во время подключения УЗО При подключении УЗО многие допускают типичные ошибки, которые могут иметь весьма серьезные последствия для человека. Правильно будет установить УЗО для каждой группы потребителей и вводное устройство с наибольшим током уставки.
Схемы подключения УЗО. Выбор УЗО по номинальному току и току утечки

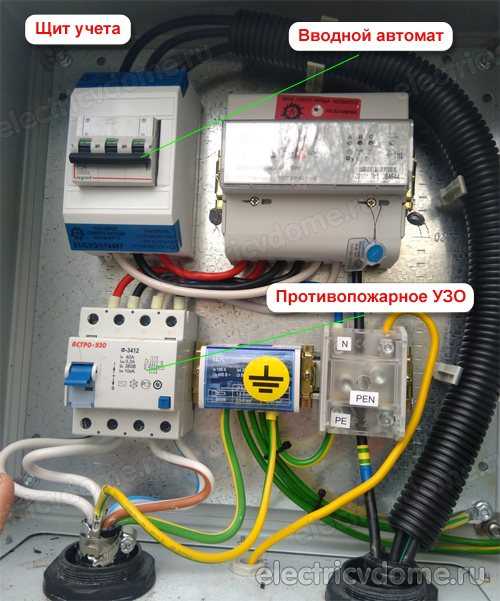

Где ставится противопожарное УЗО

Противопожарное УЗО монтируется в квартирных электрощитах после счётчика, в этажных распредщитах или в домовых вводных щитах. Они так же могут располагаться в распредустройстве понижающей трансформаторной подстанции.

Основное предназначение этих приборов следующее:

• защита кабеля, соединяющего щит учета и жилое здание.
• защита участков электропроводки, в которых отсутствует УЗО;
• отключение электрощитов при замыкании внутри щита;
• дублирование нижестоящей дифференциальной защиты.

Для обеспечения селективности вышестоящее противопожарное УЗО следует выбирать с уставкой в 3 раза выше, чем у нижестоящего. Например, защитное устройство отдельной линии должно иметь ток срабатывания 30мА, прибор в квартирном щите выбирается с уставкой 100мА, защита на этаже выбирается с током отключения 300мА, а общедомовой аппарат должен иметь уставку 500мА.

Кроме того, следует учесть время срабатывания. Оно так же должно отличаться в 3 раза. Самый быстродействующий прибор выбирается для отдельных линий и электроприборов, иначе при больших токах утечки возможно отключение сразу всех защитных устройств — от подключенных к отдельному электроприбору до общедомового.

Принцип работы

Принцип работы трехфазной сети

При вводе устройства защитного отключения в электрическую сеть обеспечивается предотвращение утечки тока из цепи. Оно предназначено для быстрого обесточивания жилого дома и квартиры, если фиксируется утечка тока. Принцип работы данного типа оборудования заключается в сравнивании потенциалов проходящего через него тока. Так значение входящего и исходящего должны быть идентичными, а в противном случае электрическая сеть или отдельное ее ответвление будет отключено.

Обычно каждый тип защитного устройства имеет свою чувствительность. Как только значение утечки тока достигает этой отметки, реле приводит в действие сам прибор. УЗО необходимо для предохранения человека от удара электрическим зарядом при соприкосновении с оголенным проводником. Однако оно не может электрическую сеть от избыточного напряжения или короткого замыкания в цепи. Для этого совместно необходима установка автоматического выключателя. Дополнительный ввод заземления в систему позволит обеспечить дому полную защиту электрики.

Подключение приборов электроснабжения на рисунке

Для того чтобы правильно подобрать устройство защитного отключения для соответствующего типа проводки и схемы, следует понимать, какие виды оборудования существуют.

Классификация приборов может быть по способу их срабатывания:

• УЗО-Д без дополнительного источника питания. Оно будет срабатывать от механизма в результате действия дифференциального магнитного поля.
• УЗО-Д с дополнительным источником питания. Сам источник питания будет управлять механизмом отключения прибора.

Классификация по способу установки оборудования и его монтажа:

• портативные, которые рассчитаны на розетку;
• стационарные, которые монтируются в распределительный щиток или монтируются выходу для розеток.

Классификация по количеству контрольных фаз:

• для одной фазы – 4 клеммы;
• для двух фаз – 6 клемм;
• для трех – 8 контактов.

Классификация УЗО по регулированию дифференциального тока:

• регулируемые (дискретное и плавное);
• нерегулируемые.

Счетчик электрической 3-х фазной сети

Также следует уточнить, что каждый тип пробора имеет свою чувствительность. Значение дифференциального тока, сила которого провоцирует срабатывание устройства защитного отключения. Для того чтобы защитить человека, установка должна срабатывать при силе дифференциального тока до 6мА за промежуток времени менее 25мс. Обычно производитель устанавливает значение в 5мА. За 25мс у человека не сбивается сердечный ритм, что позволяет обеспечить его безопасность при контакте с поврежденным проводником. При более длительном времени срабатывания прибора и достаточно высокой силе тока может произойти остановка сердца, что приведет к летальному исходу. По этой причине нужно внимательно подходить к выбору защитного оборудования.

Также существует классификация УЗО по устойчивости к помехам импульсного тока:

• устойчивые к импульсным скачкам тока;
• отключающиеся при скачке индукционного тока.

Классификация по условиям функционирования УЗО-Д:

• тип АС – направлено на действие при переменном синусоидальном дифференциальном токе, который возникает резко или с нарастанием потенциала;
• тип А – направлено на реакцию при переменном синусоидальном дифференциальном токе, а также при пульсирующем постоянном токе с резко возникающим потенциалом или постепенно нарастающем;
• тип В – прибор реагирует на выпрямленный, постоянный и переменный дифференциальный ток;
• тип S – с выдержкой определенного времени отключения. Селективное функционирование обычно встречается там, где есть индуктивная нагрузка в сети;
• тип G – такой же принцип, как и у типа S, но с меньшим временным промежутком.

Особенности приборов для отключения нагрузки

Если электрическая система разделяется на контуры, то для каждой линии в цепочке устанавливают отдельный автоматический выключатель, а на выходе монтируют устройство защиты. Тем не менее, существует множество вариантов подключения. Поэтому, для начала необходимо разобраться с отличиями УЗО и другой автоматики.

Автоматические выключатели – усовершенствованные «пробки»

Годами ранее, когда отсутствовали современные приборы защиты сети, при увеличении нагрузки на общую линию происходило срабатывание «пробок» – простейшие приборы аварийного отключения электричества.

Со временем их значительно усовершенствовали, что позволило получить автоматы, которые срабатывают в следующих ситуациях – при коротком замыкании и чрезмерной нагрузке на линию. В общем электрощите может располагаться от одного до нескольких автоматических выключателей. Точное количество будет отличаться в зависимости от числа линий, которые имеются в конкретной квартире.

Стоит отметить, что чем больше отдельно идущих линий электропроводки, тем проще выполнить ремонтные работы. Ведь для того, чтобы сделать монтаж одного прибора, не потребуется отключение всей электросети.

Вместо устаревших «пробок» используют автоматические выключатели

Монтаж автоматики – это обязательный этап сборки электрощита для домашнего использования. Ведь выключатели моментально реагируют на перегрузку сети при возникновении замыкания. Тем не менее, они не защищают систему от утечки тока.

Цены на защитную автоматику

Защитная автоматика

УЗО – устройства автоматической защиты

УЗО – устройство, которое отвечает за контроль силы тока и предотвращает его потерю. По внешнему виду защитное устройство не имеет принципиальных отличий от автоматического выключателя, но функционирует иначе.

УЗО в электрощите

Стоит отметить, что это устройство с несколькими фазами, которое функционирует при напряжении 230/400 В и токах до 32 А. Тем не менее, прибор срабатывает и при меньших значениях.

Иногда используются приборы с обозначениями 10 мА с целью подведения линии в комнату с высоким уровнем влажности. Существует два основных типа УЗО. Для того, чтобы выбрать подходящий вариант, необходимо рассмотреть их подробнее.

Таблица №1. Разновидности УЗО.

Вид	Описание
Электромеханические	Здесь основным функционирующим устройством является магнитопровод с обмотками. Его работа заключается в сравнении уровня тока, который уходит в сеть, а потом возвращается.
Электронные	Данный прибор позволяет сравнивать значения тока, но только здесь за этот процесс отвечает плата. Тем не менее, она функционирует только при наличии напряжения.

Стоит отметить, что электромеханическое устройство пользуется большей популярностью. Ведь если потребитель случайно дотронется до проводника фазы при наличии обесточенной платы, получит удар током. В то время как электромеханическое УЗО останется работоспособным.

Получается, что УЗО предохраняет систему только от утечки тока, но оно считается бесполезным при повышенном напряжении на линии. Именно по этой причине его монтируют только в сочетании с автоматическим выключателем. Только два этих устройства позволят обеспечить полноценную защиту электрической сети.

Схема без заземления

При отсутствии заземления УЗО подключается по той же схеме, что и при его наличии, поскольку, как мы выяснили в начале статьи, обе системы никак не связаны. При организации сети следует придерживаться таких рекомендаций:

Сеть лучше разбить на несколько групп по несколько потребителей в каждой

Каждая группа защищается отдельным автоматом и УЗО. Такое исполнение обойдется дороже (придется купить несколько аппаратов защиты), но зато в случае чего будет обесточен не весь объект, а только одна какая-то группа.

Схема присоединения стиральной машины без заземления, от общего УЗО квартиры

Есть еще один аргумент в пользу разделения сети на группы. Дело в том, что чем более высокий ток протекает в защищаемом УЗО контуре и при этом чем более чувствительным оно является, тем более высокой становится вероятность его ложного срабатывания. Чтобы предотвратить ложные срабатывания, можно увеличить уставку тока утечки, то есть применить менее чувствительное УЗО.

Но тогда оно не будет обеспечивать защиту от поражения электротоком. Ведь для такой защиты УЗО должно реагировать на утечку тока в 30 мА в сухих помещениях, а во влажных — вообще на 10 мА. Увеличивая уставку тока утечки, мы делаем возможным протекание через пользователя тока, способного привести к существенному повреждению организма (вредными считаются токи от 50 мА).

Условные обозначения на приборе УЗО

Если же разделить сеть на группы, в каждой из которой будет протекать более низкий ток,то можно будет поставить УЗО с достаточной чувствительностью и при этом не бояться ложных срабатываний.

Можно применить и такой способ снижения вероятности ложного срабатывания УЗО: установите фильтр напряжения, например, ориентированный на работу с высшими гармониками.

Необходимо исключить протекание через УЗО тока с силой выше номинальной

Каждое УЗО рассчитано на тот или иной номинальный ток. Чем выше его значение, тем более дорогим является прибор. Если сила тока окажется слишком большой, УЗО сгорит. Поэтому при организации сети нужно проследить, чтобы каждое УЗО было защищено выключателем автоматическим (ВА).

Практическая схема правильного подключения УЗО

При этом номинальный ток ВА должен быть на ступень ниже номинального тока УЗО. Объясняется такое требование следующим образом: любой ВА при перегрузке срабатывает не сразу, а в течение определенного временного отрезка.

Если номинальные токи ВА и УЗО будут равны, то последнее в течение всего этого времени окажется перегруженным и вследствие этого может перегореть.

Надежность схемы

Наиболее надежной является схема, в которой УЗО каждой группы подстрахованы установленным перед ними одним общим УЗО. Для такой схемы выпускаются УЗО с задержкой срабатывания, называемые селективными. Выдержка по времени составляет доли секунды. Благодаря задержке, селективное УЗО срабатывает только тогда, когда одно из групповых УЗО откажет.

Основное требование при установке УЗО на стиральную технику

Если существует большая вероятность ложного срабатывания общего страхующего УЗО, нужно устанавливать модель с большой уставкой тока утечки, например, 150 мА.

В этом случае задержка срабатывания не требуется — общее УЗО итак будет срабатывать только при отказе одного из групповых, имеющих уставку тока утечки 30 или 10 мА. Но нужно учесть, что выключатели с уставкой тока утечки более 30 мА (выпускаются модели на 150, 300 и 500 мА) обеспечивают только защиту от пожара, но не от поражения электротоком.

Прочие советы

Важно избежать ошибки при подключении, при которой дифференциальный ток в УЗО получается сам собой. К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину

К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину

К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину.

Другая распространенная ошибка: к «нулю» обслуживаемого УЗО контура подключают «нули» от других контуров.

Иногда при отсутствии контура заземления заземляющий провод подключают к «нулевому» проводнику. Такое подключение обязательно нужно делать выше УЗО, то есть так, чтобы утекающий по заземляющему проводнику ток выходил за пределы «подопечного» контура. Если подключиться ниже, то даже при пробое на корпус токи в катушках УЗО останутся равными и прибор сработает только тогда, когда кто-либо из пользователей получит удар током.

Срабатывание УЗО при нажатии имеющейся на его корпусе кнопки «Test» вовсе не является гарантией того, что выключатель подключен правильно.

Достоверно подтвердить правильность подключения можно только с помощью специальной процедуры — контролируемой утечки тока, но ее должны делать только специалисты.

Схема включения УЗО, обозначение УЗО на схеме, схема подключения однофазного и трехфазного УЗО

Установка УЗО значительно повышает уровень безопасности при работе на электроустановках. Если УЗО обладает высокой чувствительностью (30 мА), то при этом обеспечивается защита от прямого контакта (прикосновения).

Тем не менее, установка УЗО не означает от выполнения обычных мер предосторожности при работе на электроустановках. Установите УЗО на панели или корпусе

Подключите оборудование в точном соответствии со схемой

Включите все нагрузки, подключенные к защищаемой сети

Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети

Установите УЗО на панели или корпусе. Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети.

Срабатывает УЗО

Если УЗО срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного отключения нагрузки (отключаем по очереди эл. оборудование и смотрим результат). При обнаружении такого устройства его необходимо отключить от сети и проверить.

Если электрическая линия имеет очень большую длину, обычные токи утечки могут быть достаточно велики. В этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищен своим УЗО.

Можно расчитать длинну электрической линии.

При невозможности определения документальным способом суммы токов утечки проводки и нагрузок, можно пользоваться примерным расчетом (в соответствии с СП 31-110-2003), принимая ток утечки нагрузки равным 0,4мА на 1А потребляемой нагрузкой мощности и ток утечки электросети равным 10мкА на один метр длины фазового провода электропроводки.

Пример расчета УЗО

Для примера рассчитаем УЗО для электроплиты, мощностью 5 кВт, установленную на кухне малогабаритной квартиры.

Примерное расстояние от щитка до кухни может составлять 11 метров, соответственно расчетная утечка проводки составляет 0,11мА. Электроплита, на полной мощности, потребляет (приближенно) 22.7А и обладает расчетным током утечки 9,1мА.

Таким образом, сумма токов утечки данной электроустановки составляет 9,21мА. Для защиты от токов утечки можно использовать УЗО с номиналом тока утечки 27,63мА, что округляется до ближайшего большего значения существующих номиналов по диф.

току, а именно УЗО 30мА.

Важно

Следующим шагом, является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемым электроплитой, можно использовать номинал (с небольшим запасом) УЗО 25А, или с большим запасом – УЗО 32А.

Таким образом мы расчетно определили номинал УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА. (надо не забыть защитить УЗО автоматическим выключателем 25А для первого номинала УЗО и 25А или 32А для второго номинала).

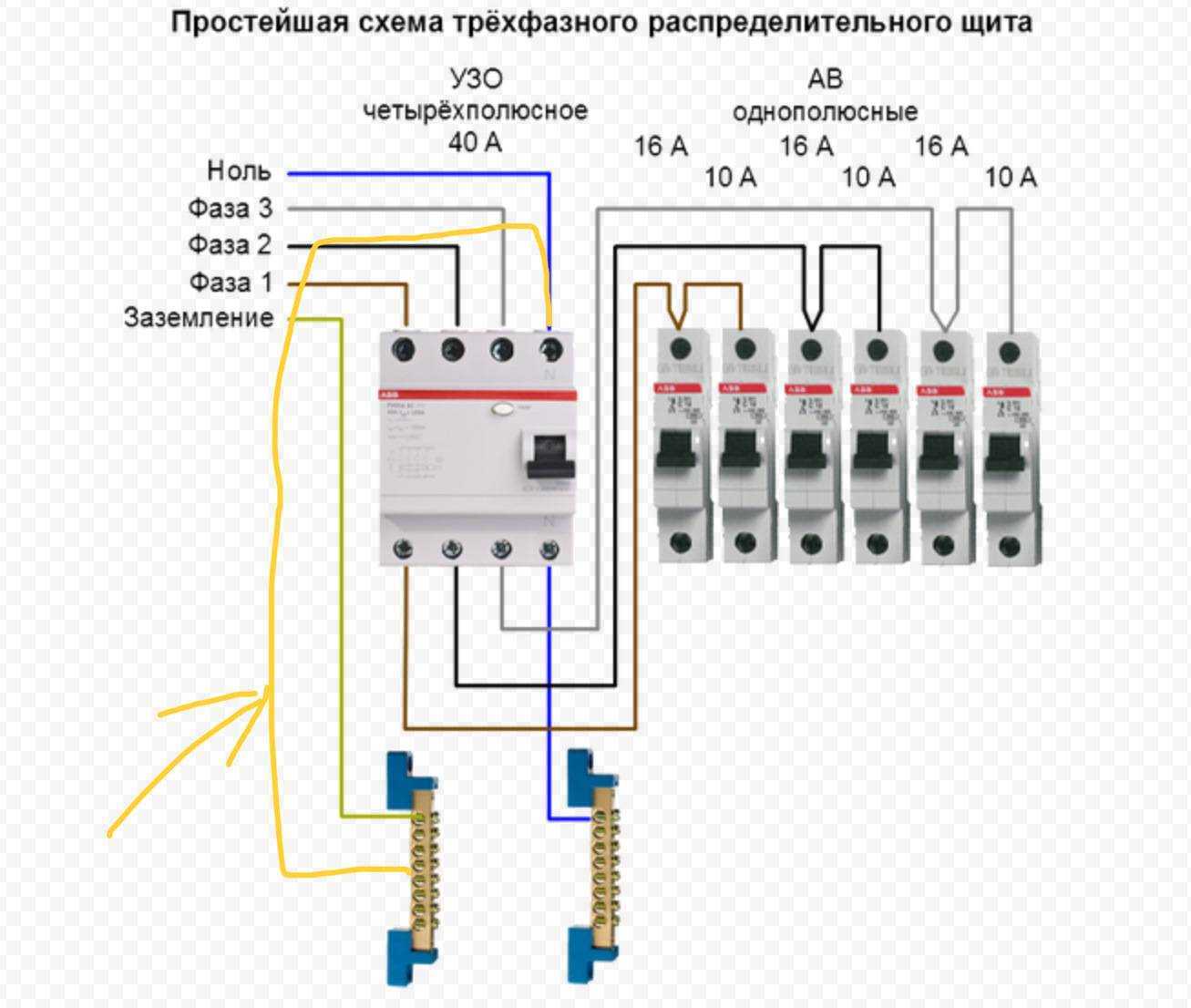

Схема подключения УЗО

Схема подключения УЗО рассмотрим на примере. На фото.  1 показан фрагмент распределительного шкафа.

Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото цифра1 УЗО, 2- автоматический выключатель) и однофазных УЗО (3).

УЗО не защищает от токов короткого замыкания, поэтому его устанавливают в паре  с автоматическим выключателем. Что ставить раньше УЗО или автоматический выключатель в данном случае не принципиально. Номинал УЗО должен быть равным или немного больше  наминала автоматическо выключателя. Например, автоматический выключатель 16 Ампер, значит, УЗО  ставим 16 или 25 А.

Как видно на фото. 1 на трехфазное УЗО (цифра 1) подходят три фазных и нулевой проводник, а после УЗО подключен автоматический выключатель (цифра 2). Потребитель будет подключаться: фазные проводники (красные стрелки) с автоматического выключателя; нулевой проводник (синяя стрелка) – с УЗО.

Под цифрой 3 на фото показаны дифференциальные автоматы , соединенные сборной шиной, принцип работы диф. автомата такой же, как у УЗО, но он дополнительно защищает от токов короткого замыкания и не требует дополнительной защита от КЗ.

А подключение, что у УЗО, что у диф. автоматов одинаковое.

Подключаем к клемме L фазу, к N ноль (обозначения нанесены на корпусе УЗО). Потребители подключаются также.

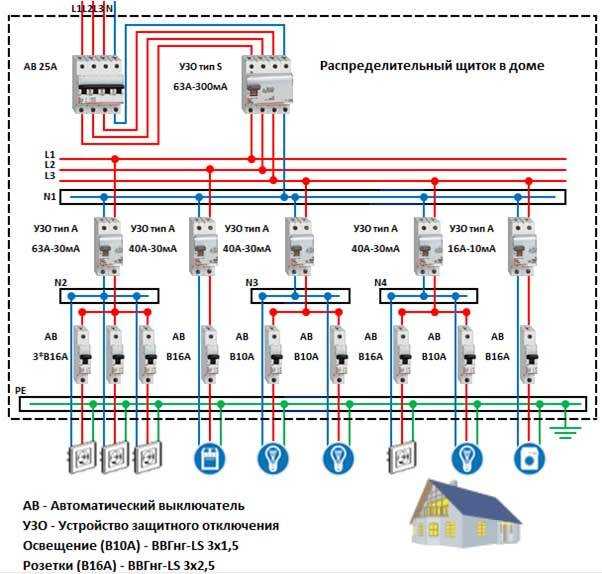

Схема УЗО в квартире

Ниже приведена схема использования УЗО в квартире, для дополнительной защиты от поражения электрическим током.

Рис. 1 Схема УЗО в квартире.

В данном случае УЗО ставится до счетчика, на всю группу автоматических выключателей, чем обеспечивается дополнительная защита от поражения электрическим током и возникновения пожара.

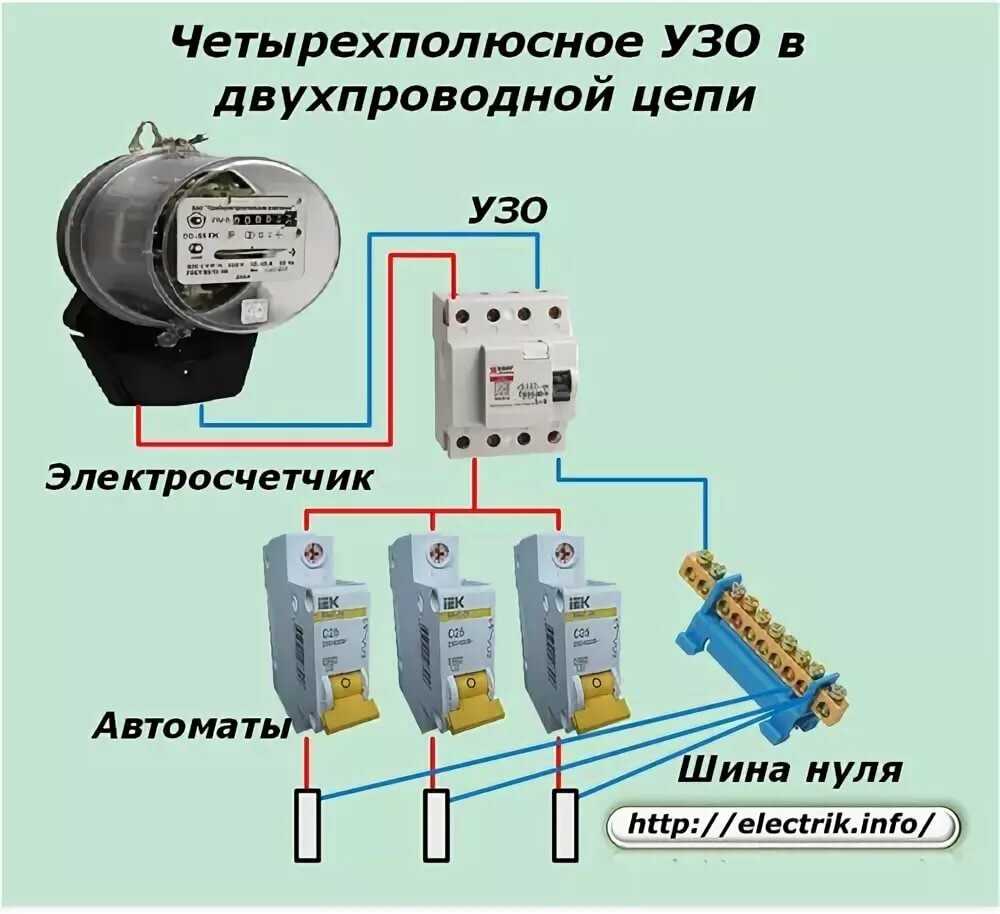

2 момента работы в двухпроводной сети без заземления

В двухпроводной сети через устройство проходят всего два провода: «ноль» и «фаза». УЗО отслеживает и сравнивает параметры тока на обеих. При появлении неисправности в электросети параметры тока изменяются. После изменений значения тока, контакты размыкаются, отключая повреждённый участок.

УЗО в двухпроводной сети без заземления

Защита не сработает при пробое и попадании фазы на корпус и  при утечке тока напряжением ниже порогового значения. Срабатывание защиты происходит только после замыкания сети.

Например, в работающей стиральной машине повреждена изоляция одного из токоведущих проводов, и этот участок соприкасается с корпусом. Металл корпуса стиральной машины проводит электроток, поэтому приближение к ней становится потенциально опасным, не говоря уже о её касании. При соприкосновении с её корпусом вам грозит удар током. Именно в этот момент, защита размыкает контакт, отключая повреждённый участок и ограждая пользователя от травм. По этой причине установка защиты в однофазной электросети обязательна, именно это изделие при необходимости оградит вас от получения травм.

Основы техники безопасности

Работы ведут с соблюдением следующих правил:

1. Линию обесточивают и проверяют на отсутствие напряжения индикаторной отверткой. Если выключатель расположен далеко от места монтажа УЗО, следует закрепить на нем табличку с текстом «Работают люди!» или поставить сторожа. Для надежности рекомендуется отсоединить провода от клемм.
2. При соединении проводов используют только разрешенные ПУЭ способы: зажимы, клеммы, опрессовку гильзами, сварку. Применять пайку не рекомендуют, скрутки запрещены.
3. Правильность монтажа проверяют замером сопротивления петли «фаза-ноль». Высокий показатель свидетельствует о плохом контакте в одном из соединений. В процессе эксплуатации такие места греются и могут стать причиной возгорания.
4. Перед подачей напряжения защищают глаза и открытые части тела. Некачественное изделие может разлететься.
5. Нельзя использовать провода в изоляции одного цвета.

Назначение трехфазного УЗО

Итак, для начала разберемся с однофазными и трехфазными сетями. Нужно знать следующее: в обычных квартирах сеть – однофазная, а вот в частных домах – нередко присутствует трехфазная сеть. УЗО, применяемое в однофазной сети, называется двухполюсным. То есть, один контакт подключается к фазе, второй – для подключения нулевого провода. Нетрудно вычислить, что в трехфазной сети будет применяться 4-х полюсное УЗО: три контакта подключаются к фазам, четвертый, соответственно, ноль

Как мы уже поняли, трехфазные УЗО применяются в трехфазных сетях. Их задача ничем не отличается от устройств, применяемых в однофазной сети: защищать от утечки тока.

Вкратце напомним принцип работы УЗО: определяет и реагирует на разницу тока, проходящего через устройство. При этом, в отличие от УЗО в однофазной сети, трехфазное УЗО можно подключить как и с нулевым проводом, так и без него. Соответственно, при подключении с нулевым проводом задействованы все четыре провода сети, а если подключать без нейтрали, то только три провода, четвертый контакт остается незадействованным.

Теперь познакомимся с номиналами защитных устройств, используемых в трехфазных сетях. Маленький нюанс: одни производители указывают величину тока утечки в миллиамперах, другие в амперах. Четырехполюсные УЗО бывают 10, 30, 100, 300, 500 миллиампер (0.01, 0.03, 0.1, 0.3, 0.5 ампер соответственно).

Важно! Если вы планируете установку УЗО для защиты человека, то номинал устройства защиты не должен превышать 30 миллиампер. Остальные номиналы используются для защиты от возгораний и сохранности потребителей, как правило, устанавливаются на входе щитка

Обычно к частным домам подводят три фазы мощностью 15 кВт. В этом случае для обеспечения защиты человека от удара током не имеет смысла устанавливать трехфазное УЗО на входе, так как если на одной из фаз произойдет утечка тока, устройство отключит все три фазы. В этом случае имеет смысл устанавливать трехфазное УЗО для отдельных трехфазных потребителей, коими могут быть котлы, электроплиты и другое трехфазное электрооборудование.

Однако не всегда их используют для трехфазных потребителей. Трехфазное УЗО можно использовать не только в трехфазной, но и в однофазной сети и такие устройства часто можно встретить в обычном квартирном щите. Изюминка в том, что используя трехфазное устройство защитного отключения в однофазной сети грамотно распределив нагрузку можно добиться существенной экономии бюджета. У многих профессионалов они пользуются все большей популярностью.

Но, такие манипуляции должен проводить опытный мастер, иначе, при неравномерном распределении нагрузки получится перекос между фазами (проще – аварийная ситуация). А как собрать такой щит мы рассмотрим в отдельной статье.
