Как сделать и прочистить дымоход в бане

Изоляция трубы в исконно русской бане

При повышенных температурах огнеупорный красный кирпич сохраняет свои эксплуатационные свойства, поэтому востребован при возведении дымохода в бане с печью из камня. В таком случае Вам гарантирована защита трубы от огня и продолжительное сохранение тепла.

От того, насколько грамотно сложена кирпичная труба, зависит срок службы конструкции. Не экономьте на материалах во время строительства дымохода, т.к. потом ремонт выйдет Вам намного дороже.

Давайте разберем подробно, как изолировать трубу в бане от потолка:

1. С помощью асбеста обложить вывод трубы на потолке и через крышу.
2. Используя оцинкованный материал, изолировать стены с внутренней стороны трубы. Стандартные железные листы для этой цели совершенно не годятся из-за их склонности к коррозии.
3. Выполнить короб вокруг трубы в местах ее прохода через потолок.
4. Всыпать внутрь короба керамзит для сохранения тепла и защиты перекрытий из дерева от воспламенения.

Вы профессионально обернули трубу, но на этом работы по обустройству дымохода не завершились. Следующий шаг − мероприятия по изоляции печи, потолка и стен бани.

Для чего утеплять дымоход

В процессе эксплуатации банной печи ее дымоход раскаляется, а неизбежное близкое расположение к горючим материалам может привести к пожару.

Если дымоотводная труба сложена из кирпича – она нагревается меньше, а если дымоход из металла, то намного больше.

Металлические трубы раскаляются свыше 600 С°, и их соседство с деревянной обшивкой парилки очень опасно, в особенности если баня близко примыкает к жилым сооружениям.

Вторая, не менее важная проблема – это появление конденсата в дымоходе. Конденсат является главным врагом всех систем дымоотведения.

Это непросто влага, образующаяся на стенках печной трубы, а водный раствор серной кислоты, который способен разрушить любой практически любой материал. Он появляется в результате прохождения нагретого воздуха по еще холодной дымовой трубе.

В результате воздействия конденсата на неутепленный кирпичный дымоход кладка разрушается, так как он имеет свойства проникать в микротрещины кирпича, а замерзая – расширяться. Дымоходы из металла также очень страдают от конденсата.

Металл обычных марок не стоек к кислотам, поэтому от воздействия на него конденсата он очень быстро приходит в негодность.

Единственным способом борьбы с появлением конденсата является изоляция дымовыводящих путей, при которой труба будет меньше остывать, а банная печь будет быстрее выходить на рабочий режим горения.

Для чего утеплять дымоход

В процессе эксплуатации банной печи ее дымоход раскаляется, а неизбежное близкое расположение к горючим материалам может привести к пожару.

Если дымоотводная труба сложена из кирпича – она нагревается меньше, а если дымоход из металла, то намного больше.

Металлические трубы раскаляются свыше 600 С°, и их соседство с деревянной обшивкой парилки очень опасно, в особенности если баня близко примыкает к жилым сооружениям.

Вторая, не менее важная проблема – это появление конденсата в дымоходе. Конденсат является главным врагом всех систем дымоотведения.

Это непросто влага, образующаяся на стенках печной трубы, а водный раствор серной кислоты, который способен разрушить любой практически любой материал. Он появляется в результате прохождения нагретого воздуха по еще холодной дымовой трубе.

В результате воздействия конденсата на неутепленный кирпичный дымоход кладка разрушается, так как он имеет свойства проникать в микротрещины кирпича, а замерзая – расширяться. Дымоходы из металла также очень страдают от конденсата.

Металл обычных марок не стоек к кислотам, поэтому от воздействия на него конденсата он очень быстро приходит в негодность.

Единственным способом борьбы с появлением конденсата является изоляция дымовыводящих путей, при которой труба будет меньше остывать, а банная печь будет быстрее выходить на рабочий режим горения.

Это интересно: Технические характеристики и виды кран-букс для смесителей (видео)

Как изолировать трубу дымохода

При больших неровностях трубы слой штукатурки получается довольно толстым, поэтому рекомендуется сначала заделать все щели и перепады указанным раствором, а затем обтянуть трубу армирующей сеткой. Кирпичную трубу можно зашить листовым железом с использованием слоя утеплителя. Самый простой способ изоляции одинарной трубы – обернуть ее слоем негорючего утеплителя, например, базальтовой ваты, а сверху защитить ее металлом или штукатуркой. Обворачивают теплоизолированную трубу армирующей сеткой, закрепляют ее, и штукатурят по описанной выше технологии в два слоя цементно-известковым составом. Изолировать проходы обязательно при использовании любого дымохода: и сендвич-трубы, и кирпичного, и металлического в изоляции.

Большинство людей наивно думают, что обшивка на потолке металлическими листами может послужить защитой от огня и поэтому изоляцию дымохода не выполняют

Дымоход и печка нагреваются очень быстро и поэтому важно выполнить правильную изоляцию трубы дымохода в целях пожарной безопасности. Фольгоизол является также отличным выбором для изоляции печных труб

Он состоит из фольги в два слоя и теплоизолятора

Изоляция помогает кровле и деревянному перекрытию получить защиту от перегрева и возгорания. Выход трубы в зоне потолка и кровли рекомендуется изолировать асбестовыми листами. Внутрь короба засыпают керамзит, который послужит деревянному перекрытию хорошей защитой от возгорания. Рекомендуется перед началом работ по изоляции трубы дымохода из металла, ее наружную часть обработать жаростойким герметиком

Он состоит из фольги в два слоя и теплоизолятора. Изоляция помогает кровле и деревянному перекрытию получить защиту от перегрева и возгорания. Выход трубы в зоне потолка и кровли рекомендуется изолировать асбестовыми листами. Внутрь короба засыпают керамзит, который послужит деревянному перекрытию хорошей защитой от возгорания. Рекомендуется перед началом работ по изоляции трубы дымохода из металла, ее наружную часть обработать жаростойким герметиком.

Для изоляции любых нагревательных элементов бани как правило применяется асбест и жесть. Асбест в виде специального полотна, белого цвета на матерчатой основе, а жесть обыкновенная тонкая. Железную печь, которая обычно и используется в бане, достаточно обложить в кирпичом в местах соединения с перегородками, чтобы дерево не касалось железа. Кирпичная стенка вполне справляется с жаром толщиной в кирпич. Что же касается трубы, то здесь нужно быть особо внимательным, так как пожары начинаются обычно именно в местах выхода её через потолок наружу. Все контактные поверхности, которые соприкасаются с нагреванием — труба с крышей и потолком, печь со стеной бани — надо изолировать листовым асбестом.

Основная опасность — живой огонь. Если не выполнить качественную изоляцию дымохода, печки, потолка и стен, то перекрытие может загореться.

Наилучшим вариантом для сооружения металлического дымохода будет использование сэндвич-труб. Конденсат появляется на внутренней поверхности металлического дымохода в случае резкого перепада температур. Чтобы дополнительно уменьшить ее, нужно использовать трубы с как можно более толстым слоем теплоизоляции.

Проходной участок в перекрытии оборудуют специальным коробом из дерева или металла, соблюдая достаточное расстояние до дымохода. Для полной герметичности кровли труба в этом месте должна обматываться специальной герметизирующей изолентой. Грамотный монтаж внутренней гидроизоляции и наружного колпака обеспечит надежную герметизацию после обустройства термической изоляции дымохода в отверстии кровельного перекрытия. Специалисты рекомендуют в местах крепления колпака усилить изоляцию – эластичной термостойкой прокладкой. Современная кровля с профнастилом имеет свои особенности – здесь окно для дымохода лучше сделать чуть шире. Все стыкуемые поверхности точно также заполняют материалами с термоизолирующими свойствами.

Крепление дымоотвода на растяжки

Дымоотвод, который длиннее 1,5 м, нуждается в дополнительном закреплении для защиты от воздействия сильных ветров. Для этого производят крепление дымохода на крыше растяжками, которое является несложным и эффективным. В месте, где крепится зонтик, делают с разных сторон 2 петли. Или проводят проволоку к закрепляющему хомуту и там крепят. Затем проволока выводится на вторую точку растяжки. В стенку вкручивается кольцо. Часть проволоки крепится к талрепу (напрямую, или кольцом через специальный крепеж, удерживающий проволоку). Талреп натягивается. Существуют еще способы крепежа – крепление дымохода к стене, крепление дымохода к крыше. Какой из них выбрать – решать вам.

Надеемся, вы поняли, зачем надо утеплять дымоходы. Сегодня есть множество способов, как и чем утеплить дымоходную трубу, которые можно применить самому. Выбрать изоляцию для того, чтобы утеплить трубы дымохода своими руками, тоже несложно. Необходимо только придерживаться необходимых требований по установке системы дымоотвода. Иначе жаль будет денег, потраченных на утепление.

При обустройстве дымоотводящих каналов нужно учесть множество деталей. В том числе, и решить вопрос с качественной изоляцией. Ее отсутствие может привести к преждевременному разрушению дымохода.

В этой статье вы узнаете чем и как изолировать железную трубу для дымохода в гараже, бане, частном доме или любом другом помещении. Мы рассмотрим все важные аспекты решения этой задачи.

Противопожарная изоляция печной трубы

Для этой цели между трубой и крышей сооружают деревянный короб из элементов стропильной системы. Дымовая труба должна располагаться внутри короба на расстоянии не менее 15 см от его стенок. Пространство между дымоходом и стенками короба заполняется негорючим материалом с низкой теплопроводностью (чаще минеральной ватой).

Вместо деревянного можно выполнить сварной короб из оцинкованной кровельной стали, руководствуясь теми же принципами.

Внутренние слои кровли (пароизоляция, теплоизоляция, гидроизоляция) в месте прохода трубы разрезают и закрепляют скобами или гвоздями к поперечным балкам и стропилам. Гидроизоляционный слой закрепляют вокруг кровельного прохода при помощи рамки. Таким способом обеспечивается надежная изоляция печной трубы от горючих элементов крыши.

Существуют уже готовые модульные дымоходы, в конструкции которых предусмотрена теплоизоляция. Модули состоят из керамического сердечника, слоя базальтовой ваты и внешнего корпуса из легкого бетона. Монтаж дымовой трубы из модульных блоков несложен. Вначале между печью и дымоходом устанавливается асбестовая прокладка, затем на нее наносится слой раствора, помещается модуль и выравнивается по уровню. Каждый следующий модульный блок закрепляется слоем раствора. После возведения модульного дымохода необходимо изолировать печную трубу от протечек в месте прохода через крышу.

Следующий способ изоляции дымовых труб применяется в основном при строительстве бань. Металлический дымоход в месте прохода через крышу оборачивают несколькими слоями минеральной ваты и закрепляют ее проволокой. Затем выполняют штукатурку глиняно-песчаной смесью. Подготовленную таким образом трубу оборачивают слоем кровельной оцинкованной стали, закрепляют его саморезами и монтируют дымоход на крыше.

Применение кирпича

Один из старых способов изготовления негорючей термоизоляции металлических труб предполагает использование битого огнеупорного или глиняного кирпича. В этом случае вокруг трубы создавался кожух из стали с таким расчетом, чтобы зазор меду ним и трубой был около 50-100 мм. В этот зазор засыпается бой кирпича. Кирпич утрамбовывать и уплотнять не нужно, чтобы создавались тепловые зазоры. Такой способ утепления недорог, ведь для него практически не нужно специально покупать материалы. Недостатком является большой вес всей трубной конструкции, что сводит на нет все остальные преимущества металлических дымоходов – быстровозводимость, мобильность, возможность создания любой конфигурации.

Основные способы утепления

Утепление металлического дымохода в частности мы уже разобрали выше. Определите, из чего будет изготовлен кожух в перекрытии и на кровле

Особое внимание уделяйте местам утепления вблизи непосредственно выхода патрубка, в тех местах наблюдается наибольший перепад температур



Методика утепления стального дымохода

Особой разницы между утеплением нержавеющего канала и подобного нет

Так же уделяйте внимание переходу непосредственно в доме, а также в изолируемой части кровли. Зачастую, многие владельцы небрежно относятся к обустройству канала на чердаке, а ведь в большинстве случаев именно оттуда начинает распространяться огонь

По совету многих экспертов, лучше провести термоизоляции канала в не отапливаемом помещении в полной мере.

Изоляция дымоотвода газового котла

В данном случае заизолировать требуется те же места, которые были оговорены выше. Использовать для этого можно такие же материалы, как и для твердотопливных котлов. То есть, остановите свой выбор на базальтовых или асбестоцементных плитах, с укрытым поверх слоем «нержавейки».

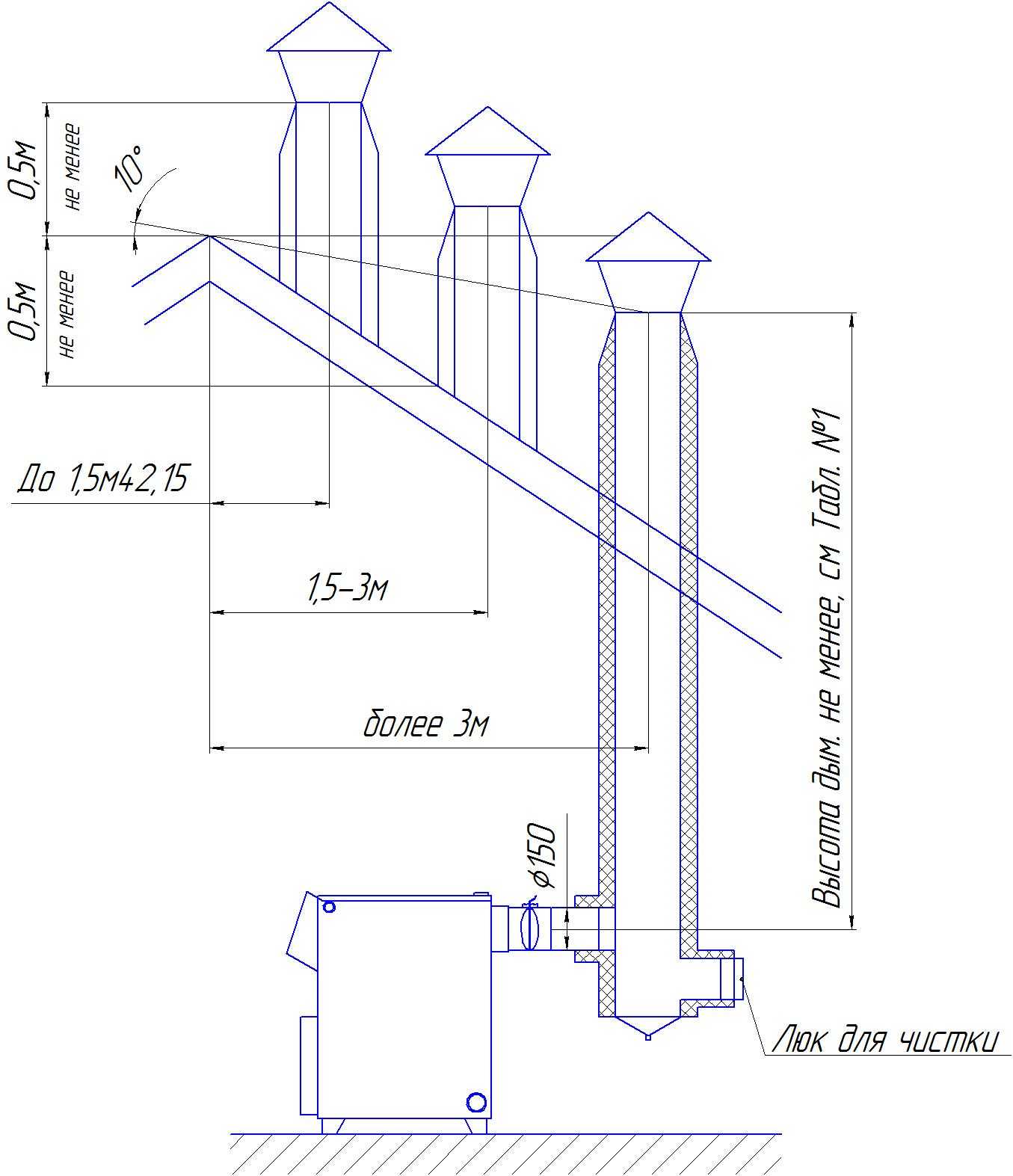

Технологии утепления в зависимости от материала печной трубы

В зависимости от материалов дымохода потребуется подобрать идеальный утеплитель для печных труб.

Теплоизоляция стальных труб

Самый оптимальный вариант – это использование сэндвич-труб из нержавейки или оцинковки и внутреннего слоя теплоизоляции. Такая конструкция может не требовать дополнительной защиты поверхностей из горючих материалов и облегчает работу.

Используйте сэндвич-трубу

• В здании рекомендуем соединять участки «по дыму». В этом случае, нижнюю трубу вставляем в верхнюю и надежно обжимаем хомутом и закрепляем к стене или другим поверхностям.
• Перед выходом на улицу, трубы начинаем собирать «по конденсату». Теперь верхняя деталь вставляется в нижнюю. Вода может стекать по трубам, не выступать на лицевой стороне и пропитывать слой теплоизоляции.
• Утепление печной трубы на чердаке производится с помощью специальной проходной муфты из резины с внутренним слоем теплоизоляции. Сверху наносим слой гидроизоляции и укладываем детали основного покрытия крыши.

Нюансы:

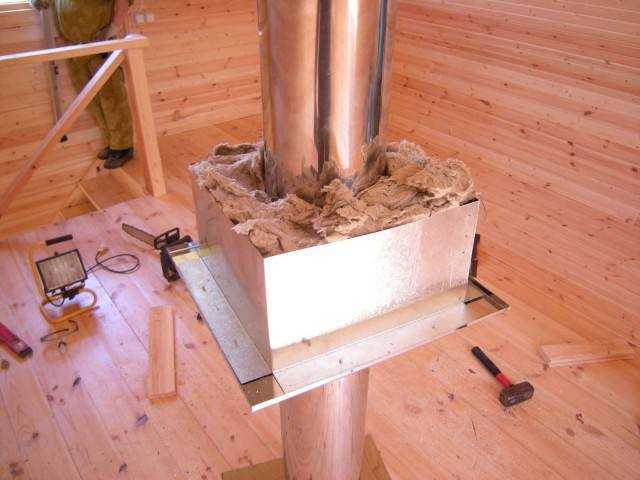

1. Изоляция печной трубы в перекрытии. При проходе трубы, в плите перекрытия выполняется отверстие, превышающее диаметр или размеры дымохода. После выведения ее на следующий уровень, трубы обматываем толстым слоем теплоизоляции. Зазоры заполняем слоем жаростойкого герметика и делаем декоративную отделку поверхностей.





















   Делаем отверстие

   Утепляем его и вставляем трубу

   Продолжаем утепление до вывода на крышу

2. Изоляция печной трубы на крыше проводится аналогично с процессом прохождения дымохода через плиту перекрытия. Единственное отличие – необходимость изготовления рамки из досок для прохода трубы и обматывания ее слоями тепло и гидроизоляции. Выполнив эти работы, труба надежно закрепляется и сверху укладывается дополнительный слой гидроизолятора и наносится основное покрытие крышной конструкции.

   Конструкция на крыше

   Окончание работ

Изоляция кирпичного дымоотвода

Кирпич – материал, обладающий небольшим запасом теплоизоляционных характеристик. Для полной изоляции потребуется использовать тонкие плиты. Все работы проводим в несколько этапов:

• нарезаем по габаритам трубы из кирпичей заготовки из плит минваты;

• обкладываем заготовками дымоход и фиксируем изолирующий слой саморезами со шляпкой или обматываем монтажным скотчем.

  Изолированный кирпичный дымоход

  Изоляция распушки в перекрытии

Сверху поверхности можно оштукатурить или покрыть отражающим экраном, который будет отражать лучи тепла и быстро распространять его по помещению. Можно также обложить трубу керамической плиткой на жаростойком клее.

Изоляция асбоцементных труб

Для выполнения всего цикла работ потребуется выполнить несколько операций:

1. счищаем с поверхностей остатки раствора, грязи, краски;
2. собираем готовое стальное защитное устройство (кожух), которое состоит из нескольких частей и одевается на трубопровод как простой хомут из 2 частей;

3. надеваем первую часть и заполняем внутренне пространство слоем теплоизоляции;

   Пример теплоизоляции

4. устанавливаем следующие участки дымохода, работа выполняется по аналогичной схеме;
5. на определенном расстоянии трубы закрепляются к стене на саморезы с дюбелями;
6. после выхода на крышу и перед установкой защитного козырька необходимо закрыть внутреннее пространство между обкладкой из стали и асбоцементной трубой.

Что использовать для обмотки металлического дымохода?

В старину для изоляции дымохода в бане люди применяли глину и асбест, а также другие подручные природные материалы. Главное, в любом материале для изоляции – плохая теплопроводность, чтобы не случилось возгорания от высокой температуры

Дымоход и печка нагреваются очень быстро и поэтому важно выполнить правильную изоляцию трубы дымохода в целях пожарной безопасности

Внутри конструкции с изоляцией в момент нагрева не будет скапливаться конденсат, что очень важно. Она будет медленно остывать, не так быстро разрушаться и сроки ее эксплуатации будут дольше

Теплоизоль

В статье упоминался материал Теплоизоль и сейчас мы более подробно остановимся на его описании. Это сравнительно новый вид изоляционного материала. Его производят из вспененного полиэтилена. Спрятан он между двумя слоями фольги. Он отлично выдерживает повышенные температуры и подходит для изоляции печных труб. Производители выпускают Теплоизоль толщиной от 2 до 10 мм. Чем больше толщина Теплоизоля, тем более высокие температуры он может выдерживать:

• 2-5 мм – выдерживает температуру от -30оС до +100оС;
• 5-10 мм – допустимая эксплуатационная температура от -60оС до +150оС.

От сильного нагрева трубу защищает верхний фольгированный слой. Материал легкий в работе. С ним несложно работать самостоятельно Трубу обматывают Теплоизолем с помощью проволоки или металлизированного скотча.

Фольгоизол

Фольгоизол является также отличным выбором для изоляции печных труб. Он состоит из фольги в два слоя и теплоизолятора. Благодаря отражающим свойствам фольги материал может сохранять до 90% тепла в бане. В списке аналогичных материалов он занимает первое место. Для его изготовления применяют толстую пищевую фольгу. Кроме отличных изоляционных свойств, он обладает и другими эффективными свойствами, например, не боится УФ, высоких температур. Фольгоизол выдерживает температурный режим от -65оС до +175оС.

Фольгоизол безвреден для здоровья, поскольку для его производства используется пищевая фольга. Часто его применяют не только для изоляции печных труб также его используют для покрытия стен и потолка бани. Он считается идеальным утеплителем, гидро- и пароизоляцией для саун и бань.

Сендвич-трубы

Хорошим решением для изоляции металлического дымохода могут послужить сендвич-трубы. Производители уверяют, что такая изоляция будет надежной и безопасной. Установив данную конструкцию, можно не думать об изоляции. Она будет состоять из нескольких секций, которые легко и быстро собираются в единое целое. Своими руками можно быстро собрать всю конструкцию и установить ее. Она подойдет для металлической трубы в баню или сауну с железной печкой.

По своей конструкции сендвич-трубы напоминают пирог из нескольких слоев. Внутри находится слой из нержавейки, а после него слой из минеральной ваты или базальтового утеплителя. Снаружи трубу покрывает слой оцинкованной стали. Такая конструкция является современным методом встроенной изоляции дымохода в готовом виде. Она будет выполнять сразу две важные функции:

• не перегреваться снаружи;
• не накапливать сажу.

Такие конструкции отлично подходят для саун, а вот для бань с кирпичной печкой необходимо искать другой вариант.

Преимущества утепленного дымохода

Важный этап проектирования теплого дома – организация теплоизоляции вытяжного канала внутри и снаружи дома. Пары и сажа прилипают к внутренним поверхностям, соединяются с конденсатом, разъедают внутренние покрытия канала.

Современные дома отапливаются автоматическими системами обогрева, которые переключаются много раз, система нагревается и остывает до определенной температуры. При таком режиме работы конденсата и отходов сгорания становится в несколько раз больше, что ведет к быстрому разрушению дымовыводящего канала.

Выход один: узнать, как провести правильную теплоизоляцию, какую купить и применить изоляционную основу.

Утепление дымохода снизит теплопотери, поможет:

• предоставить хорошую вентиляцию в канале;
• избавить от промерзания;
• снизить процесс оседания смол и паров на стенах канала;
• снизит затраты на ремонт и потерю тепла.

Сделать теплоизоляцию собственными руками не сложно, но главное: знать – чем утеплять металлическую трубу дымохода или кирпичного канала. Для применения существуют специальные негорючие вещества, используемые для бытовой и профессиональной теплоизоляции.

Положительные факторы утепленного дымохода

После возведения дома, проведения работ по утеплению кровли, её изоляции, самое время браться за гидроизоляцию каналов. В такой работе есть сразу несколько положительных сторон, с которыми далее ознакомимся. Итак, изоляция трубы дымохода позволяет:

1. Сократить расход тепловой энергии, он заметно сокращается.
2. Сохранить и обезопасить сам переход через кровлю.
3. Обеспечить высокую износостойкость конструкции.
4. Создать определенный стиль интерьера, не опираясь на трубу.

В принципе особых сложностей данная работа не должна вызывать, однако все же стоит понимать, чтобы правильно изолировать, требуется выбрать тип изоляции подходящий конкретно к вашему дому и выполнял положенные на неё функции.

Советы специалистов

Устанавливают канал отвода дыма по правилам. Также стоит воспользоваться советами специалистов. Термоизоляцию проводят по таким нормам:

• накладывать термоизоляцию нужно сплошным слоем, без переходов, особенно в местах соприкосновения с потолком и крышей;
• маты и полосы укладывают только маркировкой наружу;
• монтаж частей проводят снизу вверх внахлест, нижний торец накрывают верхним соединением;
• внутреннюю изоляцию проводят поэтапно, во время монтажа конструкции, наружную после полной сборки;
• на торце устанавливают искроуловитель, если крыша состоит из горючих материалов;
• пользуются средствами индивидуальной защиты.

Правила простые, соблюдение их поможет продлить работу выводного канала.

Способ изоляции дымохода в русской бане

Если в бане устанавливается каменка, то для возведения дымохода применяется огнеупорный кирпич. Он способен долго оставаться теплым.

При строительстве кирпичного дымохода не стоит экономить, а желательно подойти к этому вопросу очень ответственно, ведь от качества проведенных работ зависит его долговечность.

В данном случае лучшим способом, как изолировать трубу в бане от потолка, кровли и прочих элементов крыши, будет крепление на этих поверхностях листового металла.

Тем не менее, одной лишь изоляцией труб полной безопасности в бане не добиться. Аналогичные действия нужно выполнить и с печью, стенами и потолком.

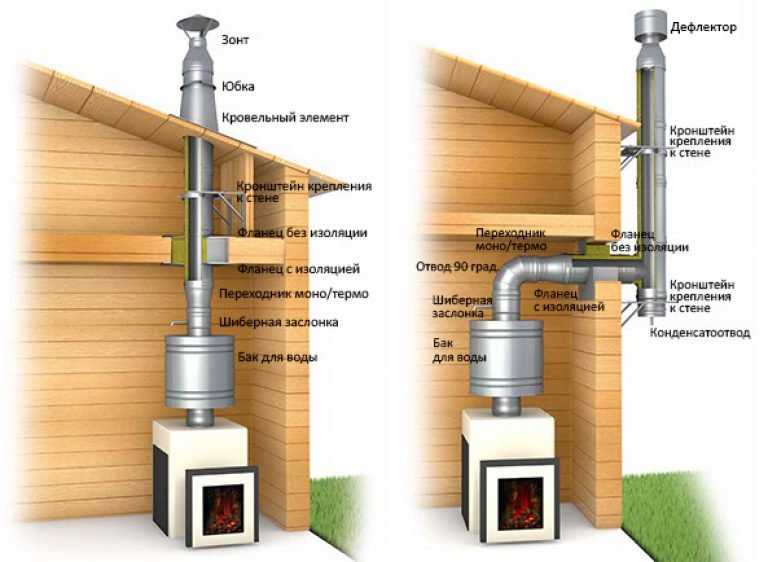

В помощь − сэндвич-трубы

Для тех, кто желает оборудовать в бане безопасный дымоход, предлагаем воспользоваться сэндвич-трубой. Данная конструкция включает несколько секций, легко помещаемых друг в друга, т.е. похожа на многослойный пирог.

Вот главные составляющие сэндвич-трубы:

• слой из нержавеющей стали (изнутри);
• утеплитель в виде ваты базальтовой/минеральной (посредине);
• сталь с цинковым покрытием (снаружи).

Данная креативная конструкция представляет изоляцию дымохода, встроенного в общую систему, и предназначена для решения одновременно двух задач:

• защиты от скоплений сажи внутри;
• поддержания оптимальной температуры снаружи.

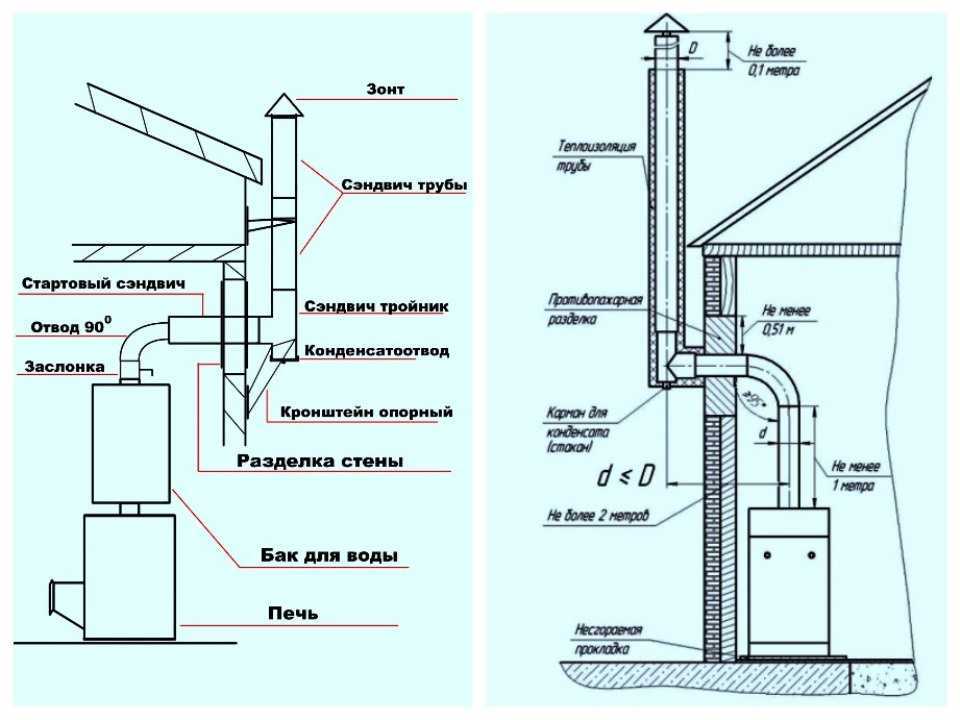

Порядок монтажа

Монтаж дымохода с выводом через стену представляет собой поэтапную процедуру установки на стену и подключение трубопровода к выходу печи.

Порядок действий:

1. Производят разметку и определяют место расположения отверстия в наружной стене. После его изготовления на стену сразу устанавливают защитный экран из металла с прокладкой из негорючего материала;

2. К выходу печи подключают сегмент трубы, оснащенный заслонкой (шибером). Это обязательный элемент, позволяющий сохранить тепло в бане после выгорания дров. Монтаж производится на резьбовые соединения (фланцевое крепление) с использованием специального жаростойкого герметика. Для крепления сегмента можно использовать адаптер, обеспечивающий совпадение посадочных диаметров печи и трубопровода;

3. Дымоход проводят до точки прохода сквозь стену. Для поворота трубы используют отводы на 45° (2 шт.) или один на 90° (что несколько хуже);

4. Если нет готового узла прохода сквозь стену, в проеме монтируют короб из негорючих материалов (асбоцемент, листовая сталь) и заполняют его теплоизолятором. Оптимальный вариант — каменная минвата;

5. Когда труба выведена наружу, к ней присоединяют нижний элемент сэндвич-трубы со специальным стаканом для сбора конденсата;

6. После этого трубу надставляют вертикальными сегментами, пока не будет достигнута проектная высота. На верхнем срезе должен быть установлен искрогаситель;

7. Крепление вертикального отрезка трубы осуществляют с помощью металлических хомутов. Шаг их установки — не более 1 м.

После этого монтаж можно считать завершенным. Теперь надо проверить правильность сборки и герметичность канала. Для этого надо растопить печь и внимательно осмотреть все участки соединения сегментов. Если нареканий нет, приступают к обычной эксплуатации дымохода.
