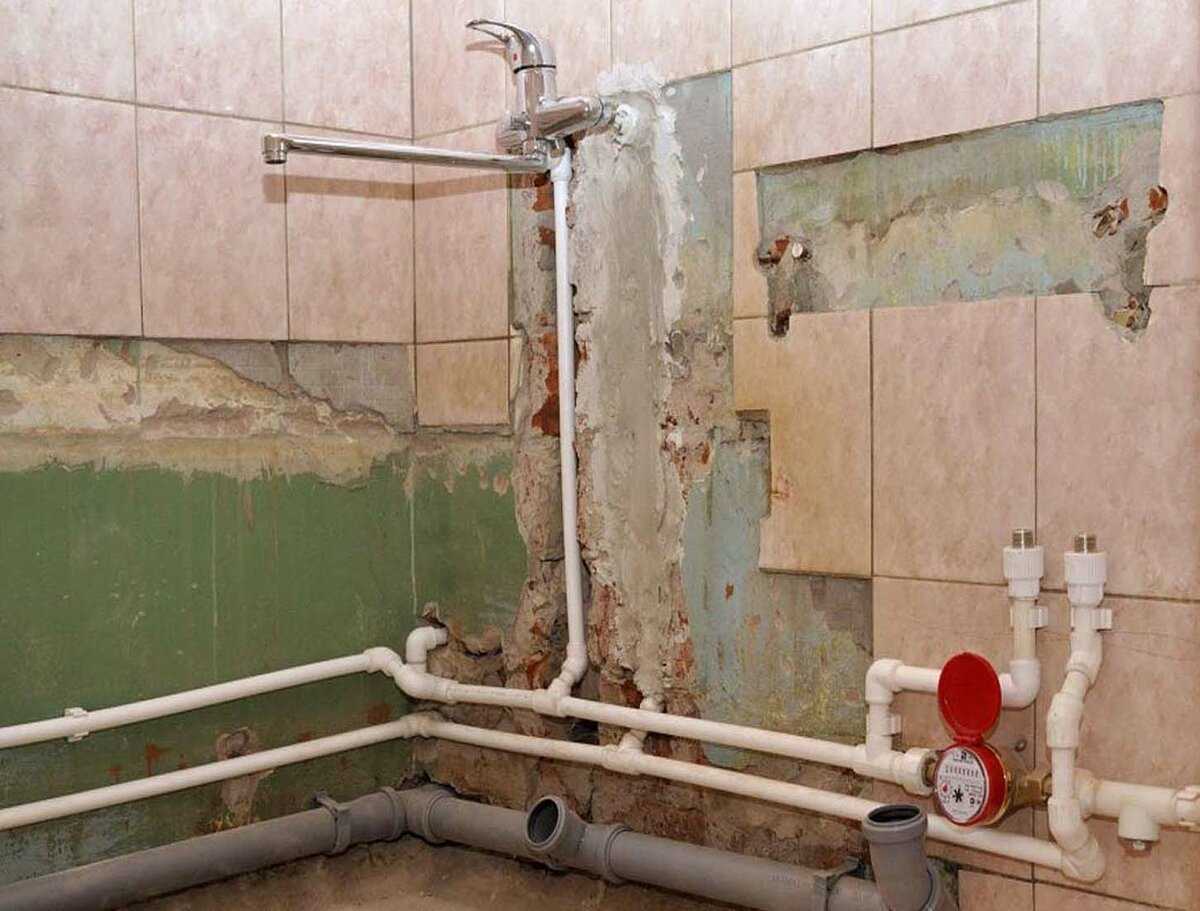

Замена труб в ванной

Металлопластик: установка

Один из простейших способов обустройства домашнего водоснабжения. Композитные трубки хорошо держат давление, легко гнутся при сборке, надёжно соединяются, если не были нарушены правила монтажа. Самые ходовые диаметры – 16 и 20 мм. Хорошо будет смотреться и открытая, и закрытая проводка. Рекомендуется использование коллекторной схемы.

Что  понадобится?

1. Материалы: специальные фитинги, крепёж для труб (хомуты, стяжки), лён и герметик.
2. Инструмент:

• труборез и трубогиб для металлопластиковых изделий;
• специальные пресс-клещи;
• разводной и шведский (газовый) ключи.

Как собрать трубопровод своими руками?

Сборка (как и в других случаях) начинается с создания схемы. Рекомендуется при планировании предусмотреть как можно меньшее количество тройников и переходников

Они уменьшают напор воды.
Важно тщательно просчитать длины всех элементов (отрезков труб). Произвести их нарезание и подготовку к монтажу: сгибание и зачистку торцов. При помощи калибра подровнять кончики заготовок.
При помощи цанговый или компрессионных фитингов соединить системы в единое целое.

При помощи калибра подровнять кончики заготовок.
При помощи цанговый или компрессионных фитингов соединить системы в единое целое.

Так выглядит соединение

Отличия монтажа:

• с использованием цанг: на трубку надевается сначала накидная гайка с резьбой, а потом разрезное колечко. Всё это вставляется в фитинг и крепко затягивается;
• с применением компрессионных фитингов: здесь роль колечка играет более широкая разрезная втулка. Она также ставится после гайки. При фиксации в штуцере необходимо приложить усилие;
• пуш-фитинги: для создания соединения не понадобится инструмент. Трубка вставляется в элемент, происходит её фиксация. Препятствие протечкам достигается благодаря давлению воды, которое воздействует на клин и надёжно поджимает края трубки;

• пресс-фитинги  используются для создания постоянных соединений (без возможности разборки). Труба должна быть ровно обрезана и откалибрована. На неё надевают специальную гильзу, а внутрь вставляют фитинг. При помощи клещей обжимают всё вместе.

При сборке резьбовых соединений нужно использовать ленту-фум или лён.

Выбор труб

Давно прошли времена, когда для создания внутридомовых коммуникаций использовали исключительно чугунные канализационные и стальные водопроводные трубы. Они тяжелые, с ними сложно работать, подвержены окислению. Современная промышленность предлагает изделия на все случаи жизни.

Для обновления коммуникаций в ванной можно выбрать один из следующих вариантов:

• полипропилен;
• металлопластик;
• пластмасса;
• сталь и чугун.

Более всего востребован полипропилен. Трубы выгодно отличаются своими потребительскими характеристиками и доступной ценой. Они легкие, их просто соединять, имеют достаточную надежность.

Полипропиленовые изделия отличает:

• гибкость (можно создавать переходы разных уровней);
• простота соединения;
• возможность быстрой замены поврежденного участка;
• высокий (до 50 лет) срок службы;
• стойкость к окислению и гниению;
• безопасность для человека.

Трубы из полипропилена настолько надежны, что многие производители дают гарантию на свою продукцию 30 лет и более.

Как правильно подключить обычную раковину?

Для начала нужно рассчитать высоту установки раковины. В большинстве случаев она составляет не более 80 см. Однако если в доме есть маленькие дети, умывальник можно немного опустить. После того как высота определена, на стене ставим отметку.

Ориентируясь на нее, отмечаем горизонтальную линию на поверхности стены. После этого нужно замерить ширину задней стенки умывальника и отложить это расстояние вниз от отметки.

Подробная схема установки умывальника в ванной комнате с указанием всех размеров. Обычно инструкции и чертежи прилагаются к новой сантехнике

Перед тем как крепить на стену кронштейны, нужно точно рассчитать расстояние между ними. Сделать это несложно: переворачиваем умывальник, кладем сверху кронштейны так, чтобы они попали в специальные пазы. Далее замеряем расстояние между кронштейнами и переносим его на стену.

Теперь можно делать отверстия, бить дюбели, закручивать болты. Далее нужно установить на раковину смеситель, после чего закрепить его болтами с шайбами, проверить расположение раковины по уровню и зафиксировать ее гайками.

Устанавливаем на сливное отверстие резиновую прокладку и монтируем слив, подключаем его к сифону. С помощью переходника подключаем отводную трубу сифона к канализации. Используя гибкие шланги-наконечники, подключаем к смесителю горячую и холодную воду.

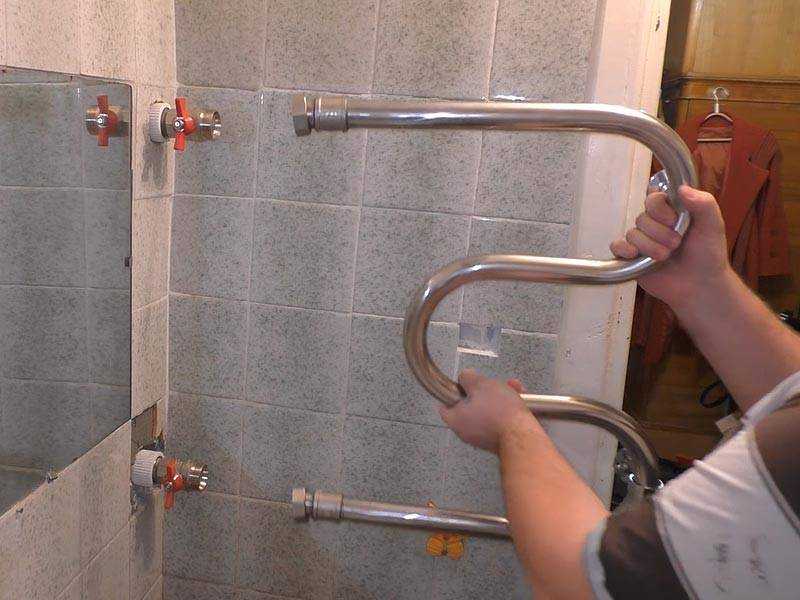

Цена переноса полотенцесушителя

Вне зависимости от достатка человека, его всегда волнует выгодность обращения к профессионалам. Так, например, цена переноса полотенцесушителя может стать важным аргументом к обращению или к отказу от профессиональных услуг. От чего же зависит стоимость?

• От сложности проведения работ.
• От объема работ, связанных с монтажом, демонтажем и углублением труб в стены.
• От срочности проводимых операций (если требуется быстро перенести полотенцесушитель в день звонка, то стоить это будет дороже).
• От индивидуальных запросов специалистов.

Сейчас услуги профессионалов касательно подобных работ, остаются доступными и объективно качественными. Человек заметно сэкономит свое личное время, ведь ему не придется продумывать схему монтажа труб и все нюансы переноса батарей. Об этом будут беспокоиться специалисты, которые грамотно и качественно проведут все монтажные и демонтажные работы.

Обычно перенос полотенцесушителя у профессионалов занимает не более одного дня. Если же человек берется за подобные работы самостоятельно, он может провозиться несколько дней, а это вызовет явный дискомфорт а также недовольство соседей, лишенных отопления на долгое время. Именно поэтому лучше сразу обратиться к мастерам своего дела.

Решение организационных вопросов

Следует предусмотреть схему прокладки труб, сделать необходимые замеры. Нужно составить проект на бумаге, желательно записать все данные, определиться со схемой прокладки водоснабжения.

Для прокладки труб нужно сделать замеры.

Требуется посчитать количество перекрывающих кранов, перемычек, тройников, анкеров-держателей. Затем надо определиться с материалом изделий, способом их монтажа (резьбовой или пайка).

При замене канализации особое внимание уделяют стояку в многоквартирном доме. Здесь Необходимо предупреждать соседей сверху о том, чтобы они в этот период не пользовались унитазом

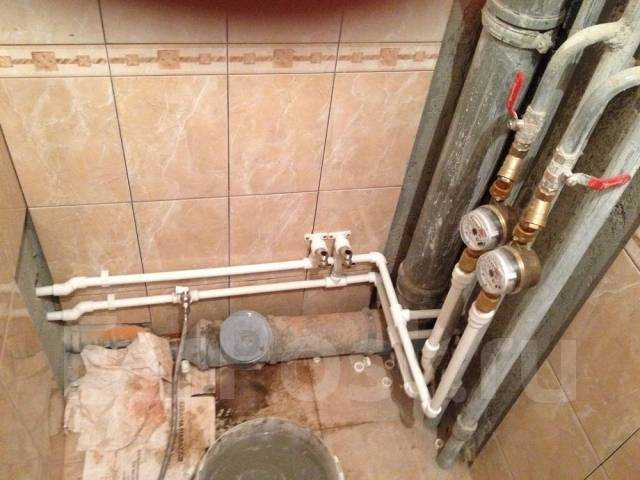

Установка ПП трубопровода

Установка ПП трубопровода

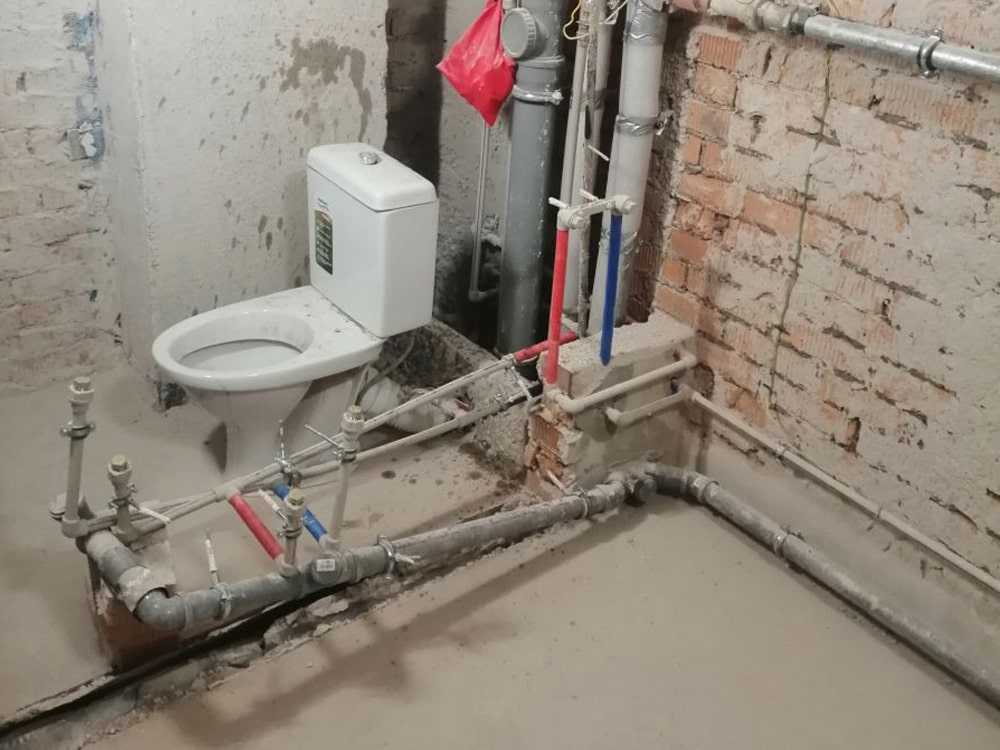

Монтаж трубопровода может быть закрытым и открытым. В случае открытого монтажа магистраль маскируется гипсокартоном или попросту остается на виду. При закрытом монтаже трубы замуровываются в предварительно штробированные пол и стены.

Очевидно, что открытый монтаж пользуется большей популярностью.

Первый этап. Вначале нужно определить, на какой дистанции от стояка будет пролегать внутренняя разводка. С учетом полученных данных обрезается труба под стояк.

Второй этап. В стояках верхней и нижней квартир необходимо нарезать резьбу, используя клупп. Затем стояки закупориваются таперами, и происходит сборка полипропиленового стояка.

Третий этап. Возобновляется подача воды для проверки герметичности соединений. Если результат положительный, то необходимо установить разводку (с учетом месторасположения сантехники, водного счетчика и фильтра). К унитазу нужно провести лишь холодное водоснабжение.

Четвертый этап. Ко всем сантехническим приборам следует подключить гофрированные шланги. Также перед каждым прибором устанавливается шаровый кран.

Выбор подходящего способа монтажа

Тщательно проработав эскиз, думают, как воплотить схему на практике. Особо выбирать не из чего, известны три метода: открытый, закрытый и комбинированный. При первом магистрали прокладывают по верху стен. У него имеется только одно достоинство: легкий доступ для ремонта. Конструкция проще и дешевле в изготовлении. Однако внешний вид портит интерьер, выглядит не эстетично. Поэтому трубы стараются скрыть в коробах из гипсокартона или пластика, размещают в самых укромных уголках санузла.

При закрытом монтаже все располагают внутри стен, снаружи видны только фитинги, к которым подключают сантехнические приборы. Если стена несущая, ее запрещается штробить, чтобы не ослабить. Плюс в том, что внешний вид помещения не портится, облицовочный материал закрывает коммуникации. Они надежно защищены от случайных повреждений, но монтаж занимает много усилий и времени.

Элементы предварительно помещают в обсадные трубы, затем укладывают в каналы, проделанные в стене. Их заделывают, выравнивают в одной плоскости. Существенный недостаток способа в затрудненном доступе при необходимости ремонта. Придется демонтировать облицовку, затем восстанавливать.

При комбинированном методе коммуникации прокладывают на поверхности стен и скрывают в коробах, изготовленных из гипсокартона, либо под фальшпанелью. Трудность состоит в группировке всех труб рядом. Отделка должна вписаться в интерьер, соответствовать общему дизайну. Маскируют, используя пластик, различный декор и плитку.

Продумывают, каким образом уложить магистраль: применить последовательную разводку или коллекторную. Первый способ простой и понятный. Трубы прокладывают поэтапно, присоединяя к ней по пути приборы. Монтировать легко и удобно, но имеется существенный недостаток в эксплуатации. Если напор воды слабый, при одновременном включении нескольких приборов последние могут работать неудовлетворительно.

Такая разводка сантехники применяется в системах с небольшим количеством потребителей, или если используют общее подключение к нескольким приборам. Одна труба идет на стиральную машину, умывальник и ванную с общим смесителем. Если коммуникации меняют после отделочных работ, такое решение самое приемлемое.

Когда имеется много точек раздачи, этот тип неприемлем, используется коллекторный, довольно сложный в исполнении. Каждый прибор имеет свой подвод с кранами, которые всегда доступны для перекрытия. Они располагаются в одном месте, скрыты в специальном шкафу. Система имеет минимум соединений, но понадобится много труб и запорно-регулирующей арматуры. Работа требует точного расчета, аккуратности, но очень удобна для возможного ремонта потребительских устройств: нет надобности полностью отключать воду.

Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

В схему разводки нужно включить такие обязательные элементы:

• запорно-регулирующую арматуру;
• приборы учета воды;
• фильтры;
• фитинги (переходники, водорозетки, уголки и муфты)
• обратные и редуцирующие клапаны;
• канализационный коллектор;
• подвод к полотенцесушителю.

Чтобы схема разводки была точной, нужно четко представлять место установки и количество необходимых сантехнических приборов

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

• Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
• Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
• Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
• Число соединений необходимо минимизировать.
• Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
• По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

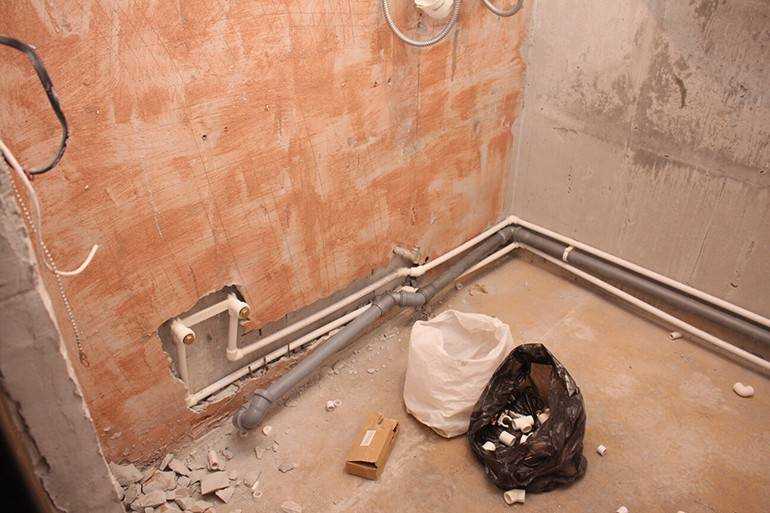

Закрытый монтаж предполагает трудоемкую подготовку. Стены штробятся под трубы и соединительные элементы. Будьте внимательны: несущие стены штробить запрещено

Решение организационных вопросов

Следует предусмотреть схему прокладки труб, сделать необходимые замеры. Нужно составить проект на бумаге, желательно записать все данные, определиться со схемой прокладки водоснабжения.

Для прокладки труб нужно сделать замеры.

Требуется посчитать количество перекрывающих кранов, перемычек, тройников, анкеров-держателей. Затем надо определиться с материалом изделий, способом их монтажа (резьбовой или пайка).

При замене канализации особое внимание уделяют стояку в многоквартирном доме. Здесь Необходимо предупреждать соседей сверху о том, чтобы они в этот период не пользовались унитазом

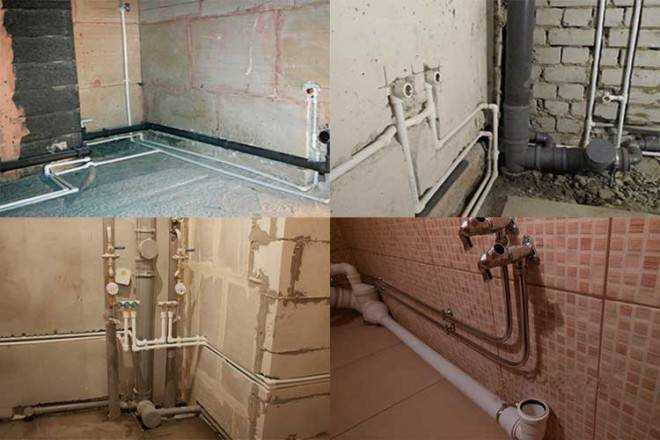

Способ монтажа

Прокладку труб можно производить двумя основными способами: открытым или закрытым. По надежности эти схемы монтажа приблизительно одинаковы, однако между ними существуют определенные различия.

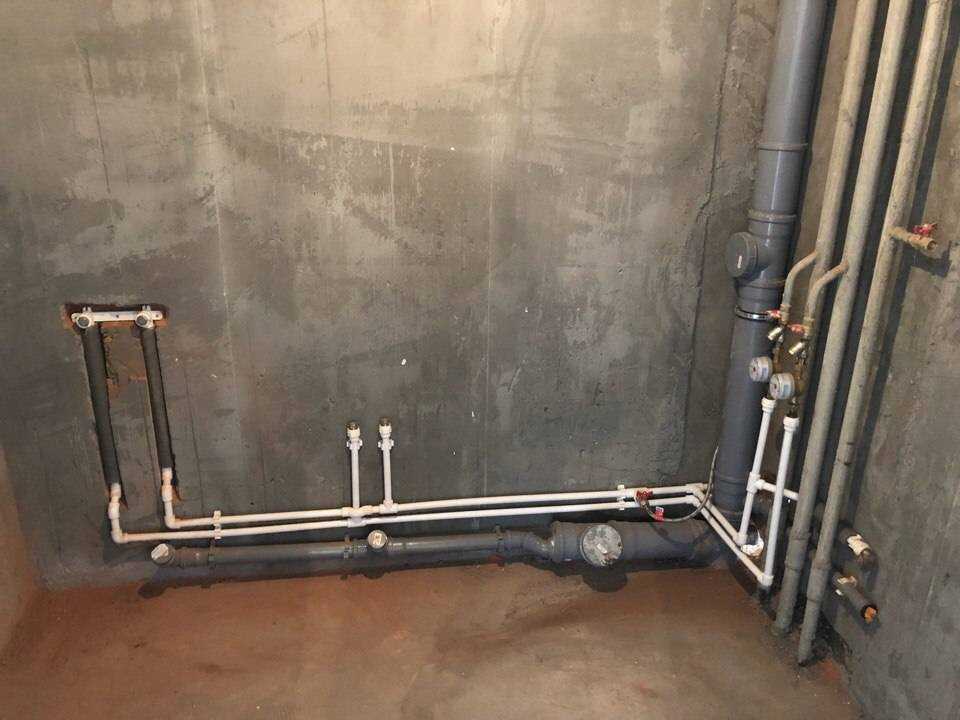

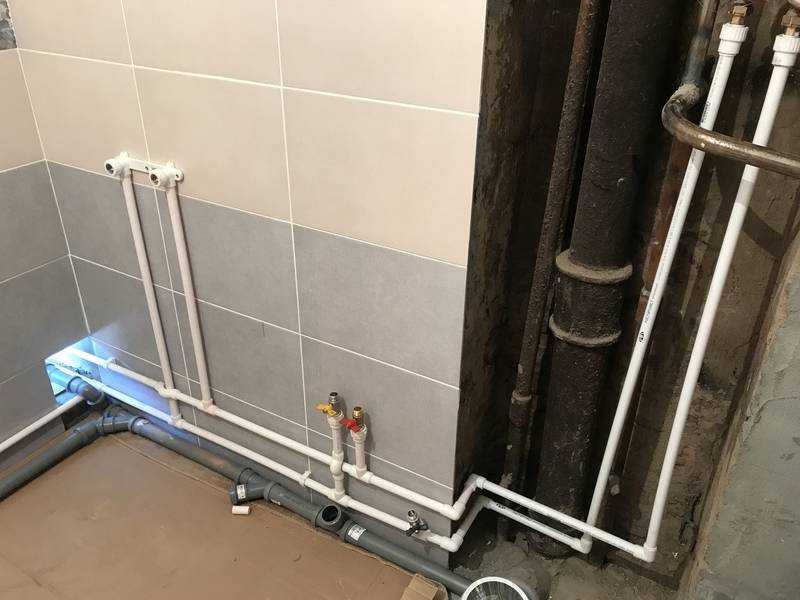

Открытый монтаж водопроводных труб

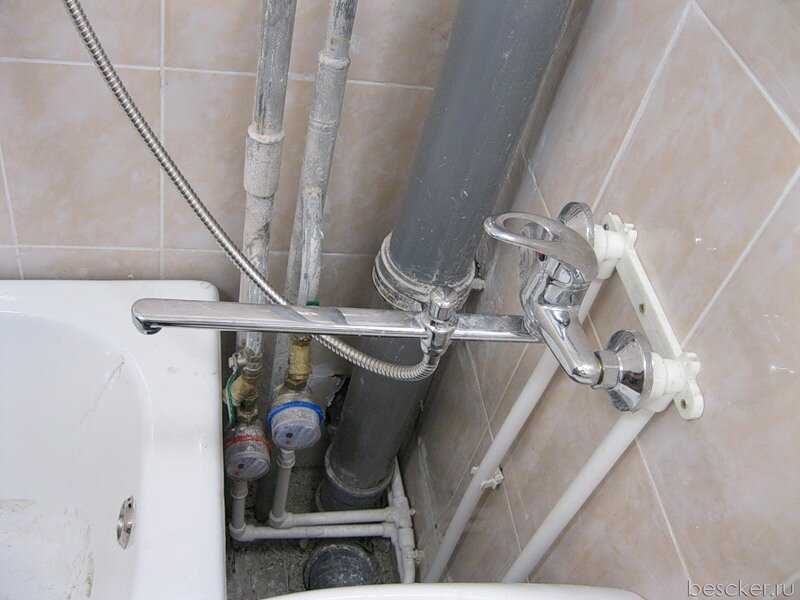

При открытом монтаже предполагается установка труб поверх пола или стен. Если есть возможность, они могут быть скрыты под фальстеной или любой декоративной конструкцией. Преимуществами открытой установки являются:

1. Прокладка любых труб.
2. Простой монтаж, обслуживание, ремонт.
3. Легкая компоновка.
4. Отсутствие надобности штробить стены.
5. Незатратный демонтаж.
6. Постоянный контроль состояния труб.
7. Возможность в любой момент добавить необходимую новую линию без особых затрат времени и средств на демонтаж или ремонтные работы.

К недостаткам открытого монтажа относят:

1. Неприглядный внешний вид.
2. Уменьшение полезной площади.

Последний фактор является очень критичным для маленьких помещений. Отсутствие лишних сантиметров не дадут возможность разместить сантехнические приборы так, как хотелось бы. Потому что часть нужного объемного пространства будет занята водопроводной или канализационной разводкой.

Скрытая проводка

Этот монтаж более эстетичен и предполагает укладку труб прямо в стену. Такой способ установки дает возможность без потерь свободной площади расставить мебель и сантехнику. Однако здесь есть свои существенные недостатки:

1. Ограниченный выбор материала труб.
2. Трудоемкость подготовительных работ.
3. Сложность монтажа и соединения труб.
4. Невозможность проведения срочных ремонтных работ в случае протечек из-за предварительного демонтажа и разрушения отделки стен.

Выбирая скрытую проводку, нужно всегда помнить ее схему. Иначе, если возникнет необходимость сделать отверстие для установки зеркала, случайно не просверлить трубу, создавая тем самым неприятную ситуацию для себя и соседей, живущих этажом ниже.

Проектирование

Без проекта прокладка труб обойдется дороже, займет больше времени, чревата ошибками при производстве работ. В проекте должны быть учтены следующие факторы:

• планировка внутреннего пространства;
• количество сантехнических приборов;
• схема разводки труб;
• количество сантехнического оборудования на линиях ХВС/ГВС;
• наличие, месторасположение водонагревателя, полотенцесушителя, водяного теплого пола;
• материал труб, способ их соединения;
• дизайн, качество интерьера санузла.

В квартирах типовых многоэтажных домов существует несколько вариантов планировки санузлов:

• совмещенный возле кухни;

  Схема коммуникаций с одним стояком для кухни и санузла.

• совмещенный отдельно от кухни;

  Совмещенный санузел с независимым стояком.

• раздельный возле кухни;

  Раздельный санузел с общим стояком.

• раздельный отдельно от кухни.

  В раздельном санузле стояки обычно проходят внутри туалета, заводятся в ванную через стену.

В первом и третьем случае трубы меняются и в ванной, и в туалете, и на кухне. В четвертом варианте стояки ХВС/ГВС, канализации обычно проходят в туалете, и лишь оттуда коммуникации заводятся в ванную комнату. Второй вариант самый удобный для капитального ремонта – все стояки внутри совмещенного санузла.

В совмещенном санузле все трубы собраны внутри одной комнаты.

Затем необходимо учесть количество сантехнических приборов внутри помещения:

• ванная комната – умывальник, ванна и/или душевая кабинка, стиральная машина;
• совмещенный санузел – к вышеперечисленному добавляется унитаз, биде.

Внутри совмещенного санузла сантехнических приборов помещается больше. Кроме того, в ванной может размещаться проточный или накопительный водонагреватель, а под напольным покрытием часто прокладываются контуры водяного теплого пола.

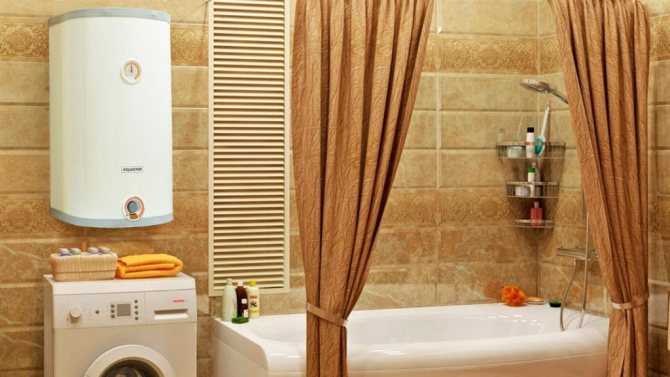

Полотенцесушитель в санузле выполняет функцию обогрева комнаты. Этот прибор может подключаться к системе центрального отопления отдельным стояком, или к системе горячего водоснабжения.

Даже в небольшой комнате под умывальником внутри ванной комнаты может стоять стиральная машинка.

Подробнее: Основы правильного монтажа проводки в ванной.

Техника безопасности

При установке сушилки с электрическим подогревателем необходимо обеспечить безопасную работу оборудования:

• проводка скрывается в стене или в коробах;
• точки соединения контактов защищаются изоляционными материалами;
• в цепи питания предусматривается устройство защитного отключения;
• розетка оборудуется линией заземления, к которой подключается металлический корпус полотенцесушителя.

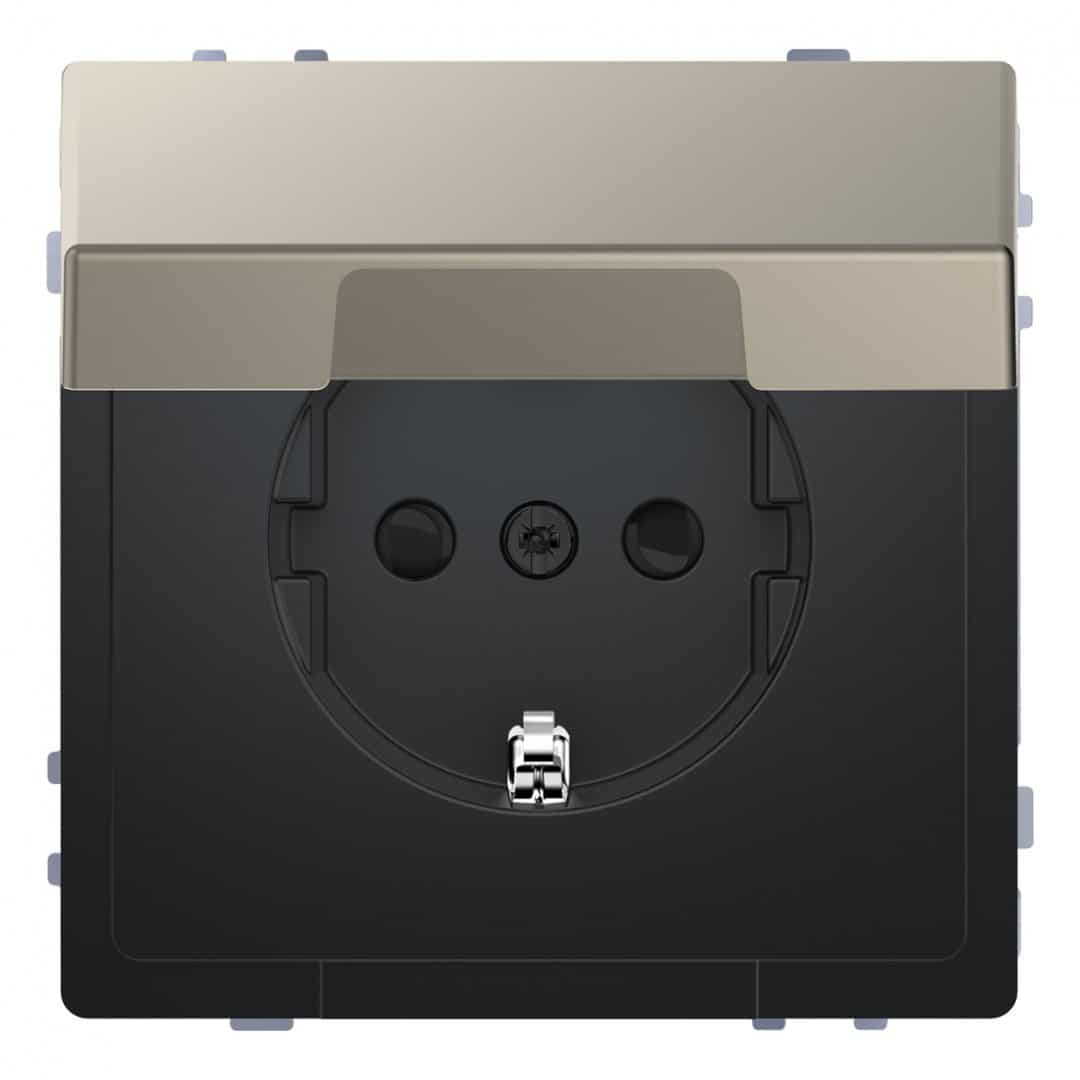

Розетка должна быть защищена. Корпус розетки должен соответствовать нормативам защиты IP4 или IP65. Конструкция не позволяет проникать во внутренние полости пыли и брызгам воды, но при попадании струи жидкости происходит короткое замыкание. Рекомендуется вынести розетку в зону, недосягаемую для воды (например, под потолок ванной комнаты).

Нюансы, которые надо учитывать

Замена труб в ванной комнате, туалете и кухне предполагает их скрытый монтаж: таковы требования эстетики

Для того, чтобы спрятать коммуникации, желательно избегать штробления стен и пола (последнее особенно важно). Рекомендуются использовать следующие приемы маскировки:

• прокладку и крепление труб выполнять под ванной или раковиной;
• использовать в качестве маскировки унитаз, биде и напольный шкафчик;
• применять специальные короба: этот способ облегчит доступ к коммуникациям, если понадобится замена пластиковых труб.

Короба располагают на стыке пола и стены, облицовывают после окончания слесарных работ керамической плиткой или другим материалом.

Сколько стоит заменить систему канализации и водоснабжения в квартире?

Исполнители Юду могут недорого поменять трубы в ванной и туалете – цена, предлагаемая ими на замену канализационной и водопроводной разводки, не включает никаких дополнительных накруток. Расценки зарегистрированных на сайте специалистов на 10-40 % ниже, чем в среднем по Москве.

Стоимость замены труб в ванной в каждом случае рассчитывается индивидуально. Цена зависит от ряда факторов:

• способа установки – монтаж труб в ванных комнатах выполняют открытым или закрытым методом разводки
• типа используемых труб (пластиковые, металлические или др.)
• общего объема работ – мастера выполняют как частичную замену отслуживших труб в ванных, так и полную подводку новой системы водоснабжения и канализации

Узнать, сколько стоит поменять трубы в ванной в хрущевке или в любой другой квартире можно непосредственно у исполнителей. Уточнив условия заказа, мастера рассчитают приблизительные затраты на ремонт. Если вам необходимо срочно заменить трубы в ванной – цены не будут высокими, ведь надбавка за срочность не входит в стоимость обслуживания.

Чтобы воспользоваться услугами квалифицированных мастеров, отправьте заявку на Юду, выберите наиболее привлекательное предложение и сделайте заказ. Исполнители готовы за умеренную стоимость не только полностью поменять трубы в ванной, туалете или в кухне, но и установить сантехнические приборы и технику (бойлер, стиральную/посудомоечную машину).

Выбираем трубы для ванной

Перед выполнением работ по замене коммуникаций в санузле важно определиться, каким конструктивным элементам отдать предпочтение при прокладке новой системы. Для разводки, как правило, применяются трубы следующих видов:

Для разводки, как правило, применяются трубы следующих видов:

Для разводки, как правило, применяются трубы следующих видов:

• пластиковые;
• стальные;
• чугунные;
• металлопластиковые;
• керамические;
• медные;
• асбестоцементные.

Трубы из стальных сплавов (в них содержатся разнообразные добавки, алюминий, мед, никель) обычно используются в многоэтажных домах, где необходимо создать эффективную и долговечную разводку.

Такие коммуникации устойчивы к воздействию горячей/холодной воды, выдерживают высокое давление. Среди недостатков можно назвать возможные засоры из минеральных осадков, которые часто скапливаются на стенках.

Хрупкость и образование пробок – отрицательные стороны керамических трубопроводов, из которых обычно монтируются магистральные коммуникации. Из-за сложности работ замена подобных систем производится профильными организациями

Медные трубы – качественные долговечные изделия, не поддающиеся коррозии и агрессивному воздействию химических веществ. Стоит учесть, что подобные элементы отличаются дороговизной и плохой совместимостью с сталью и прочими металлами. Из-за этих недостатков чаще всего они применяют в частных домах.

В старых зданиях, построенных в 60-70-х годах прошлого века, обычно использовались чугунные трубы. Подобные системы имеют важные преимущества, поскольку этот металл отличается хорошей теплоемкостью и устойчивостью к температурным перепадам.

Существенным же минусом подобных конструкций является их тяжесть (для установки и разбора требуется спецтехника), а также непереносимость ударных нагрузок и склонность к засорам – на их поверхности легко образуются скопления минеральных осадков и мусора.

В настоящее время широкое распространение получили полипропиленовые трубы, которые отличаются доступной ценой, легкостью, эластичностью, устойчивостью к воздействию коррозии и агрессивных веществ, не склонностью к образованию заторов.

Полипропиленовые трубы подходят для прокладки как закрытых, так и открытых систем, поскольку отличаются прочностью, эстетичным внешним видом, не требующим окраски или другой отделки

Однако их применение оправдано лишь для прокладки внутридомовых коммуникаций, поскольку пластик плохо переносит температурные перепады

Кроме того, полипропиленовые трубы деформируются под воздействием высоких температур, поэтому для горячего водоснабжения их следует использовать с осторожностью

Еще одним популярным на сегодняшний момент материалом является металлопластик, совмещающий полимерные и металлические слои. Подобный материал весит несколько больше, чем пластиковые аналоги, но отличается прочностью, устойчивостью к минеральным осадкам, а главное, имеет крайне низкий показатель деформации.

Как правило, для самостоятельно проведения работ используются два последних варианта, поскольку полимерные и металлопластиковые трубы легки в обработке и монтаже. При этом все работы с ними можно производить с минимумом специального оборудования.

Подбирая материал для замены коммуникаций, необходимо также определиться с размерными параметрами элементов:

• для внутренних стояков подойдут трубы диаметром 40 мм;
• для канализационного слива – 50 мм;
• для прокладки систем горячего/холодного водоснабжения – 15, 25 и 32 мм.

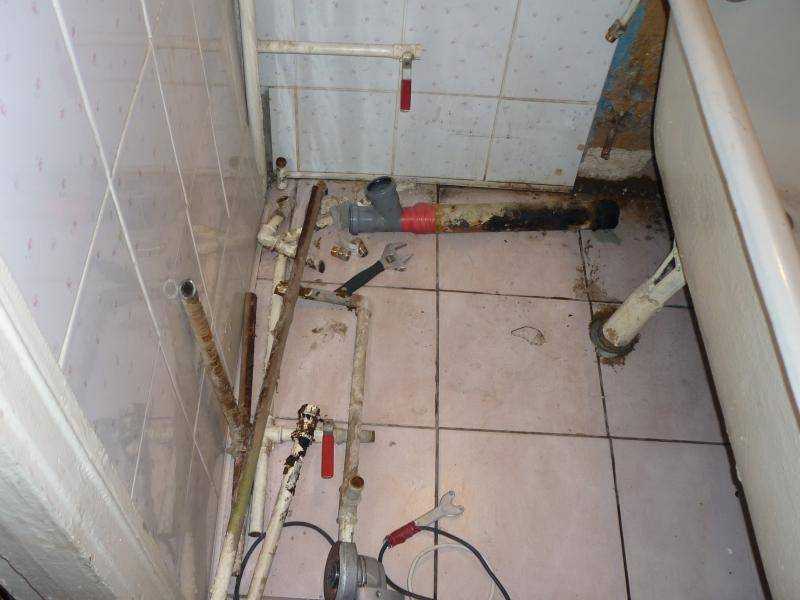

Процесс замены труб в ванной состоит из демонтажа имеющихся водопроводной и канализационной систем и прокладке новых конструктивных элементов.

Сравнить характеристики ПП и металлопластиковых труб поможет статья, полностью посвященная оценке положительных и отрицательных сторон востребованных позиций на рынке.

Виды канализационных и водопроводных труб

Надежность любой конструкции зависит от правильно выбранного и установленного материала. Каждое изделие имеет свои особенности и нюансы в работе. Виды водопроводных изделий бывают:

• Металлическое изделие . Изготавливают их стали или меди, по внешнему виду они могут быть бесшовными, сварными, с встроенной резьбой на концах или без нее;
• Чугунное изделие обладает высокой прочностью и надежностью, чаще всего используется для наружной канализации. Восприимчив к ржавчине.
• Пластиковое изделие . Легкий материал, беспроблемный в сборке. Обладает высокой прочностью, не подвергается коррозии. Недостатком является чувствительность к высокой или низкой температуре.
• Асбестоцементное изделие . Имеет небольшой вес, обладает высокой устойчивостью к химическим веществам. Чаще всего их используют в вытяжных системах. Из недостатков можно отметить расслоение материала и возможность образования наколов при транспортировке.
• Керамическое изделие . Отличная замена чугунной конструкции, керамика водонепроницаема, устойчива к механическим повреждениям, благодаря нанесенному покрытию внутри и снаружи.
• Металлопластиковое изделие . Обладает высокой стойкостью к коррозийным процессам, легка в монтаже, способна выдерживать любые температурные перепады. Этот материал чаще всего используют если хотят заменить трубы в ванной или отопительную систему.

Сантехнические схемы

Для большой части домовладельцев неважно, каким образом вода поступает в смесители и как выполняется ее отвод. Однако с такими вопросами приходится досконально разбираться, если прокладка труб в ванной комнате и туалете проводится самостоятельно

Мне этого делать не пришлось из-за имеющегося опыта. Поэтому хочу просто поделиться своими знаниями.

Правильный монтаж трубопроводов обеспечивает безаварийное функционирование не только инженерных коммуникации, но и подключенных бытовых приборов. Если выполнить их прокладку, так называемым кустарным способом без знания дела, возникает вероятность регулярного появления засоров, недостаточного напора и даже поломки технических устройств.

Чтобы избежать аварийных ситуаций при эксплуатации систем, монтаж трубопроводов пришлось начинать с разработки схем коммуникаций. Они были просто отображены на бумаге и объединены в один чертеж. Правильная разводка труб водопровода в ванной комнате и туалете своими руками, примеры схем которой помогают не допустить ошибок, подразумевает монтаж не только коммуникаций для подачи воды, но и канализационной системы для отвода нечистот.

Пример схемы водоснабжения в ванной комнате

Пример схемы канализации в сантехническом узле

На заметку!

Разрабатывая общий чертеж, я не забывал, что наш дом подключен к централизованной водопроводной сети. Из-за этого на участке мы не делали скважину и не выкапывали колодец.

Водопроводные трубы – это основные трубопроводы в ванне. Именно по ним вода подводится к смесительным кранам и подключенной бытовой технике. На второй этаж нашего дома она поступает по стоякам. Поэтому именно от них выполнялась разводка водопровода в ванной и туалете путем монтажа полипропиленовых труб.

Канализационные трубы нужны для отвода стоков и удаления отходов жизнедеятельности. У таких трубопроводов диаметр значительно больше, чем у водопровода. При этом в доме может быть смонтирована чугунная, керамическая или пластиковая канализация. Мною был выбран последний вариант, который подключался тоже к стояку с первого этажа. Канализационные пластиковые трубы прокладывались до унитаза, чаши ванны, умывальника и стиральной машины.

Пластиковые трубы для канализации

На заметку!

Чтобы подача и отвод воды выполнялся корректно, я ответственно подошел к монтажу водопровода и канализации. Ведь это сложные технические системы. Даже самая простая ошибка во время их монтажа могла стать причиной снижения напора, появлению засоров. Это вызвало бы нарушение работоспособности канализационной и водопроводной системы.

Способы разводки труб

Профессионально составленная схема подводки труб к элементам сантехники — важный момент создания единой функциональной системы. Для начала определяют места расположения приборов, затем составляют чертеж с разметкой для монтажа коммуникаций и водоснабжения.

Последовательная

Простая схема, когда магистраль прокладывают с поэтапным подключением к разным сантехническим водоприемникам (бойлер, смеситель, раковина, унитаз, полотенцесушитель и др.).

Особенности последовательной разводки:

• с точки зрения монтажа, это удобный метод, при этом экономится материал, фитинги;
• подключают точки разбора от общей магистрали посредством сантехнических тройников;
• минус — уменьшение давления с каждым последующим прибором, если они включены одновременно.

Используют водорозетки. Это сантехнические детали в виде трубного окончания с резьбой. Устройство снабжено крепежными лапками (для установки на стену), часто его ставят для подключения бытовых приборов через гибкие шланги.

Коллекторная

В схеме на каждой ветке, идущей к прибору, ставят запорные вентили, чтобы отключать контур отдельно от других труб. Основной узел — распределительный коллектор. Устройство включает один вход, иногда два, а выходов несколько для подключения отдельных веток к каждому прибору.

Характеристика разводки:

• напор воды одинаковый во всех точках разбора, независимо от расстояния;
• установка вентилей на каждой ветке не является обязательным условием, а только повышает комфортность управления;
• недостаток в том, что для подачи жидкости одновременно к нескольким водозаборным точкам требуется установка насоса;
• повышается количество используемого материала, переходников.

Заключение

Тщательное планирование и скрупулезная работа по разводке сантехники в квартире позволит качественно выполнить ее своими руками любому, кто уверен в своих силах. Главное в этой работе, чтобы все запорные механизмы и вентили находились в пределах быстрой досягаемости.

Начиная работу и планируя разводку самостоятельно, лучше дополнительно проконсультироваться и согласовать ее с профессионалами, которые смогут заметить недостатки, дать дельные советы по всем вопросам. Тогда уж точно, получив одобрение специалистов, можно сэкономить бюджет семьи получить удовольствие от выполненной работы.
