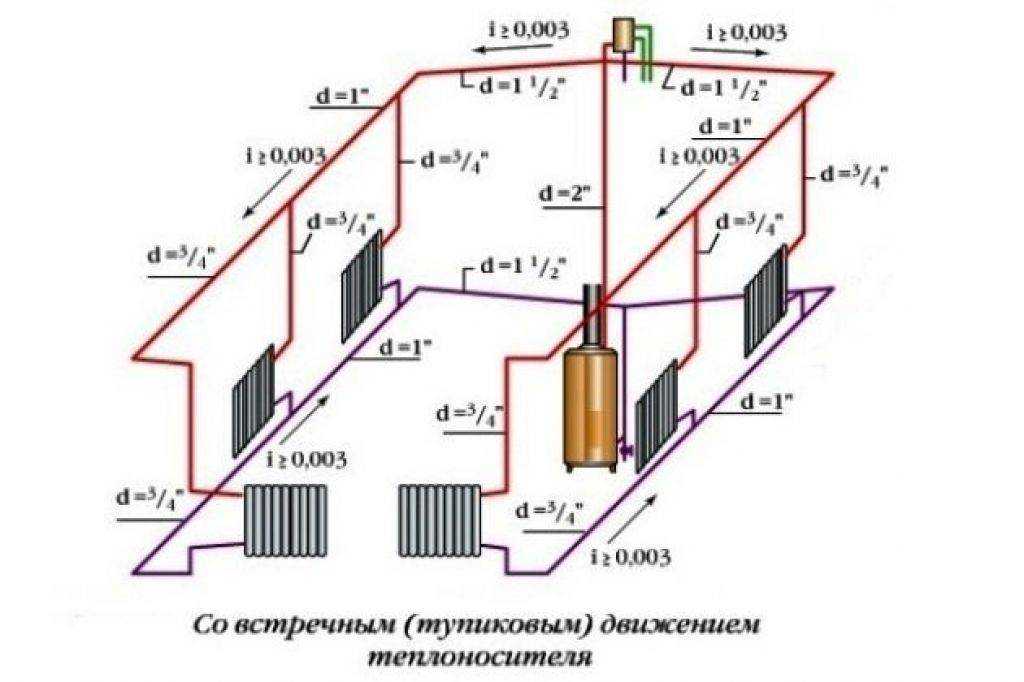

Подбор диаметра труб в двухтрубной системе отопления

Вычисление мощности

Прежде всего, просчитывают мощность всей системы обогрева. Расчёт производится по формуле:

Qt= V*∆t*K/860

В которой:

• Qt — мощность тепла, кВт.
• V — величина отапливаемой комнаты, м³.
• ∆t — разница между температурой в жилье и температурой за пределами жилья зимой.
• К — коэффициент, показывающий теплопотери здания.

Для стандартных построек применяют средние значения.

Принцип расчёта

Общей исходной точкой для определения необходимого сечения является квадратура отапливаемого помещения — 10 кв. м. требуют 1 кВт тепла, значит, комната в 30 кв. м.

при высоте потолка около трёх метров должна получить 3 кВт.

Далее, определяют оптимальную скорость прохождения жидкости в системе — не менее 0,2 м/с и не более 1,5 м/с.

Имея эти данные, рассчитывают диаметр по формуле:

D= √(354*(0.86*Q/∆t)/V),

Где:

V — скорость теплоносителя в системе (метров в секунду);

Q — необходимый объем тепла для обогрева (кВт);

∆t — разница между подачами (обратной и прямой) (С);

D — сечение (в миллиметрах).

Порядок расчета сечения магистралей теплоснабжения

Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.

Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:

• Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
• Для стальных и медных трубопроводов даются внутренние размеры.

Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.

При выборе полимерных труб отопления нужно обязательно уточнить о наличии в конструкции армирующего слоя. Без него при воздействии горячей воды магистраль не будет иметь должной жесткости.

Определение тепловой мощности системы

Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений

Важно лишь знать следующие правила:

• Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
• Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.

Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:

Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.

Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.

Степень теплоизоляции здания

Качественное утепление дома, установлены современные окна и двери

В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.

Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.

В представленных расчетах не учитывается поправка на шероховатость внутренней поверхности магистралей.

Скорость воды в трубах

Таблица для расчета диаметра трубы отопления

Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.

Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.

Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.

Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.

Расчет отопительного коллектора и монтажных гильз

Отопительный коллектор

Вышеописанная технология вычислений может быть применена для всех видов теплоснабжения – однотрубного, двухтрубного и коллекторного. Однако для последнего необходимо сделать правильный расчет диаметра коллектора отопления.

Этот элемент отопления необходим для распределения теплоносителя по нескольким контурам. При этом расчет правильного диаметра коллектора отопления неразрывно связан с вычислением оптимального сечения трубопровода. Это следующий этап проектирования системы теплоснабжения.

Схема расчета коллектора

Для вычисления диаметра отопительного коллектора необходимо сначала рассчитать сечение труб по вышеописанной схеме. Затем можно воспользоваться достаточно простой формулой:

М0=М1+М2+М3+М4

Где М0 – искомый диаметр коллектора, М1, М2, М3, М4 – диаметры подключаемых трубопроводов.

При определении высоты и оптимального расстояния между патрубками применяется принцип «трех диаметров». Согласно ему удаленность труб на конструкции должна составлять 6 радиусов каждой. Общий диаметр отопительного коллектора также равен этому значению.

Гильза для монтажа труб отопления

Но кроме этого компонента системы нередко приходится применять дополнительные. Как узнать диаметр гильзы для труб отопления? Только выполнив предварительный расчет сечения магистралей. Кроме этого нужно учитывать толщину стен и материал их изготовления. От этого будет зависеть конструкция гильзы, степень ее теплоизоляции.

На значение диаметра гильзы для труб отопления влияет материал изготовления стены, а также трубы

Важно учитывать возможную степень расширения при нагреве поверхности. Если диаметры пластиковых труб теплоснабжения составляют 20 мм, то такой же параметр у гильзы должен быть не менее 24 мм

Однотрубная схема

Однотрубная схема предполагает совмещение подающего и обратного трубопроводов. Теплоноситель подается через специальный трубопровод с запорной арматурой. Предусматривается отдельный патрубок с вентилем для слива воды в канализацию.

После нагрева в котле теплоноситель, пройдя по стоякам и радиаторам и отдав им необходимое количество тепла, поступает в насос. Последний обеспечивает нагнетание потока, движущегося к котлу.

Бак мембранного типа, который включает однотрубная система, позволяет предотвратить возникновение аварийных ситуаций.

Такой бак может быть не только закрытым, но и открытым. Он устанавливается на верхнем (техническом) этаже здания.

Если бак закрытый, то и система отопления закрытая. Если же открытый, то и систему называют открытой.

Группа безопасности

Однотрубная система обязательно включает группу безопасности, состоящую из:

• воздухоотвода;
• предохранительного клапана;
• манометра и термометра, часто объединяемых в одном корпусе.

Такая группа позволит оперативно снизить избыточное давление в системе, предотвратив тем самым разрыв трубопровода и поломку оборудования.

Допустим монтаж приборов из группы безопасности отдельно друг от друга. Например, врезка предохранительного клапана осуществляется немного выше котла. Однако это не всегда оправдано с точки зрения затрат на монтаж системы отопления.

Радиаторы при такой схеме могут подключаться по-разному: диагонально, параллельно и т.д. Желательно предусмотреть терморегуляторы и краны Маевского на каждой батареи. В продаже можно найти модели радиаторов с заранее вмонтированными кранами.

Разводка труб в системе может быть горизонтальной и вертикальной. Оба типа разводки допускают подключение к бойлеру и системе теплого пола.

Для этого лишь следует предусмотреть специальный распределительный коллектор. позволяющий обеспечить поступление нагретого теплоносителя одновременно в радиаторы, бойлер и контур теплого пола.

Формулы для расчётов и справочные данные

Расчет тепловой нагрузки на отопление предполагает определение тепловых потерь(Тп) и мощности котла (Мк). Последняя рассчитывается по формуле:

• Мк – тепловая производительность системы отопления, кВт;
• Тп – тепловые потери дома;
• 1,2 – коэффициент запаса (составляет 20%).

Двадцатипроцентный коэффициент запаса позволяет учесть возможное падение давления в газопроводе в холодное время года и непредвиденные потери тепла (например, разбитое окно, некачественная теплоизоляция входных дверей или небывалые морозы). Он позволяет застраховаться от ряда неприятностей, а также даёт возможность широкого регулирования режима температур.

Как видно из этой формулы мощность котла напрямую зависит от теплопотерь. Они распределяются по дому не равномерно: на наружные стены приходится порядка 40% от общей величины, на окна – 20%, пол отдаёт 10%, крыша 10%. Оставшиеся 20% улетучиваются через двери, вентиляцию.

Плохо утеплённые стены и пол, холодные чердак, обычное остекление на окнах — всё это приводит к большим потерям тепла, а, следовательно, к увеличению нагрузки на систему отопления

При строительстве дома важно уделить внимание всем элементам, ведь даже непродуманная вентиляция в доме будет выпускать тепло на улицу. Материалы, из которых построен дом, оказывают самое непосредственное влияние на количество потерянного тепла. Поэтому при расчётах нужно проанализировать, из чего состоят и стены, и пол, и всё остальное

Поэтому при расчётах нужно проанализировать, из чего состоят и стены, и пол, и всё остальное

Поэтому при расчётах нужно проанализировать, из чего состоят и стены, и пол, и всё остальное

Материалы, из которых построен дом, оказывают самое непосредственное влияние на количество потерянного тепла. Поэтому при расчётах нужно проанализировать, из чего состоят и стены, и пол, и всё остальное.

В расчётах, чтобы учесть влияние каждого из этих факторов, используются соответствующие коэффициенты:

• К1 – тип окон;
• К2 – изоляция стен;
• К3 – соотношение площади пола и окон;
• К4 – минимальная температура на улице;
• К5 – количество наружных стен дома;
• К6 – этажность;
• К7 – высота помещения.

Для окон коэффициент потерь тепла составляет:

• обычное остекление – 1,27;
• двухкамерный стеклопакет – 1;
• трёхкамерный стеклопакет – 0,85.

Естественно, последний вариант сохранит тепло в доме намного лучше, чем два предыдущие.

Правильно выполненная изоляция стен является залогом не только долгой жизни дома, но и комфортной температуры в комнатах. В зависимости от материала меняется и величина коэффициента:

• бетонные панели, блоки – 1,25-1,5;
• брёвна, брус – 1,25;
• кирпич (1,5 кирпича) – 1,5;
• кирпич (2,5 кирпича) – 1,1;
• пенобетон с повышенной теплоизоляцией – 1.

Чем больше площадь окон относительно пола, тем больше тепла теряет дом:

Параметры подбора диаметра трубы

В первую очередь нужно учитывать, что правила выбора труб для различных отопительных схем существенно отличаются.

Если подключение системы обогрева будет проводиться к центральной отопительной магистрали, то диаметр трубы рассчитывается аналогично квартирным отопительным системам .

Если же планируется автономное отопление, то диаметр здесь может быть отличен в зависимости от того будет ли система работать с помощью циркуляционного насоса. либо же путем естественной циркуляции .

В том числе на выбор влияют:

• Материал изготовления трубы
• Тип теплоносителя
• Специфика разводки отопительной системы
• Предполагаемое давление воды
• Скорость течения воды в системе

Проводя расчеты диаметра трубопровода, следует изначально учесть из какого типа труб будет проводиться монтаж. Это необходимо, поскольку система измерения и маркировки труб различается исходя из материала, из которого она изготовлена. Как правило, трубы из стали и чугуна маркируются из расчета внутреннего диаметра, а пластиковые и медные трубы по наружному сечению. Это является особо важным фактором, если планируется монтаж трубопровода в комбинации нескольких материалов.

В идеале стоит доверить процедуру расчета специалисту, однако, если у вас нет такой возможности или просто есть желание, то можно вполне справиться самостоятельно.

Какой диаметр полипропиленовых труб лучше для отопления?

• Какой диаметр полипропиленовых труб применяется для отопления
• Как правильно подобрать трубы нужного диаметра
• Какие трубы подойдут для системы отопления
• Монтаж системы отопления с применением полипропиленовых труб
• Установка системы отопления из полипропиленовых труб

При выборе труб необходимо учитывать большое количество их особенностей. К примеру, помимо учета физико-химических свойств, необходимо учесть, какой будет их длина и диаметр. Оказывается, именно от диаметра напрямую зависит гидродинамика всей системы отопления. Чаще всего применяемыми и используемыми для частных домов являются трубы с диаметром примерно 16-40 мм.

Схема устройства полипропиленовой трубы.

Трубы такого размера способны выдержать давление в системе отопления, помимо этого, их удобно использовать в работе, они не создадут проблем в процессе монтажа. Применяя их, можно обеспечить разводку трубопровода скрытого характера.

Единицы маркировки

При подборе комплектующих для отопления учитывается стандартная единица измерения для определения величины и маркировки. Основное значение, которое указывает размерность, определяется целым числом или дюймом. Пересчитать дюймы в стандартные для нас миллиметры легко из соотношения: 1 дюйм равен 25,4 мм.

Размер трубы рассчитывается с помощью нескольких показателей — возможная скорость тока жидкости и некоторая потеря давления на участке трубопровода в один метр. Расчет диаметра по показателям падения давления экономически целесообразен и состоит в том, чтобы определить балансовую стоимость между расходами по эксплуатации и капитальному обслуживанию.

Чем больше диаметр, тем выше показатели расходов, а для того, чтобы прокачать определенное количество воды, где имеется зауженный диаметр, потребуется затратить намного больше энергии на работу электрического насоса.

Расчет нужного диаметра труб для отопления

Если вы начинаете монтировать систему отопления, то должны произвести все необходимые вычисления перед началом работ

Особое внимание стоит уделить расчету диаметра отопительного трубопровода. Если он произведен неправильно, то в первую очередь пострадает гидродинамика отопительной системы

А также мы получим низкую производительность системы при больших энергетических затратах. В том числе неправильный выбор диаметра трубы может повлечь за собой более существенные проблемы, такие как сбои системы, прорывы или течь. Для того, чтобы этого не произошло нужно грамотно подойти к вопросу монтажа отопительного трубопровода.

Как правило, основные характеристики труб для отопления включают в себя внутренний и наружный диаметры. а также условный диаметр — округленное общее значение диаметра, которое определяется в дюймах или в долях дюйма.

Разница между внешним и внутренним диаметром трубы отличается на величину толщины трубы. В зависимости от материала, из которого изготовлена труба, эта величина разнится.

Внешний диаметр трубы обязательно учитывается при монтаже, поскольку требует присоединения всевозможных крепежей. Внутренний диаметр это основной критерий выбора трубы для отопительной системы. Благодаря ему определяется пропускная способность системы. А это, в свою очередь, существенно влияет на возможность протяженности трубопровода и на то, какое количество радиаторов будет возможно подключить к отопительной системе.

Дополнительно, принимая во внимание диаметр трубы, можно будет прогнозировать теплопотери системы обогрева

Виды радиаторов

Для отопления помещений используют батареи:

• чугунные ― долговечны, нечувствительны к теплоносителю и давлению, способны выдерживать гидроудары;
• алюминиевые ― средний срок службы 15 лет, хорошая теплоотдача, довольно хрупкие, не выдерживают высокого давления и грязного теплоносителя;
• биметаллические ― служат 25 лет, хорошо отдают тепло, устойчивы к гидроударам, нечувствительны к энергоносителю;
• стальные ― эксплуатируются в течение 10 лет, хорошая теплоотдача, выдерживают среднее давление, капризны к теплоносителю;
• медные ― долговечны, нечувствительны к типу и качествам жидкости, хорошо выдерживают давление и его перепады.

Подключение

Два популярных типа подключения батарей:

однотрубное — и подача горячего теплоносителя, и возврат остывшего, происходят по одной трубе;

Фото 2. Однотрубная схема подключения радиаторов по принципу сверху вниз (наверху) и с нижним типом (внизу).

двухтрубное — подача нагретой жидкости идёт по одной трубе, холодной — по второй.

Справка. Третьим типом является не самый популярный коллекторный тип, в котором трубы идут от одного коллектора к каждому радиатору. Способ хорош для обогрева, но дорог по стоимости оборудования.

В каждом типе контур может идти:

• вертикально — с верхних этажей на нижний, часто применяется в самотёчных системах;
• горизонтально — труба последовательно соединяет все радиаторы, используется как в естественной, так и принудительной циркуляции.

Подключение радиаторов может быть верхним, нижним, диагональным. Тип подключения влияет на диаметр подключаемых труб и их количество.

Что учитывается при выборе диаметра труб

Мощность теплогенератора. Она берется за основу и определяется индивидуально для каждого строения. На что ориентируется собственник, приобретая котел?

На совокупную площадь всех отапливаемых помещений. Именно это обязательно уточнит менеджер в точке продаж, если у покупателя возникнут вопросы по данному пункту.

Скорость теплоносителя. Если она менее 0,25 м/сек, то есть риск завоздушнивания системы, образования пробок на трассе. Превышение значения 1,5 чревато «шумами» в магистрали.

Это особенно ощутимо, когда трубы металлические, да еще и проложены открытым способом. Но в любом случае перемещение теплоносителя по трассе будет хорошо прослушиваться.

Практикой доказано, что для частного строения (с автономным отопительным контуром) следует ориентироваться на показатель в пределах от 0,3 до 0,7. Это оптимальное значение для любой системы.

Конфигурация контура. В частных домах при его монтаже, как правило (независимо от схемы), все «нитки» заводятся на коллектор. Каждая из них «нагружена» на определенное количество радиаторов.

Нет смысла приобретать трубы одного и того же диаметра для всех линий, если учесть, что чем больше сечение заготовки, тем выше цена 1 п.м.

Диаметр трубы. Наружный особой роли не играет, так как у изделий из различных материалов есть отличия в толщине стенки. Данный параметр свидетельствует лишь об удобстве крепления изделия. Внутренний диаметр – о пропускной способности трассы. Именно он и является определяющим.

Диаметры труб принято обозначать в дюймах. Для нас это непривычная (не метрическая) система, поэтому следует знать правила перевода величин. Соотношение дюйма к сантиметру – ½,54 (или 25,4 мм). Материал трубы – металлопластик, сталь, ПП, ПЭ.

Специфика строения. В первую очередь это относится к эффективности его теплоизоляции – из каких материалов она смонтирована, по какой методике и так далее.

Общие характеристики полипропилена

На разных интернет-ресурсах размещено много информационного материала, хвалящего полипропиленовые изделия с армированным стекловолокном и приписывающего им сказочные возможности и полное соответствие Госту. Если использовать рекомендации профессионалов и объективно проанализировать разнообразные материалы и отзывы на форумах, то вырисовывается следующая таблица:

1. Цена за метр на полипропиленовые изделия невысока ( от 20, 25 до 50).
2. Изделия из полипропилена намного крепче и тверже обычного полиэтиленового полимера, из которого сегодня чаще всего монтируют отопительные системы.
3. Выглядит полипропилен модно и презентабельно.
4. Можно установить термостат.
5. Качество соответствует стандартам Гост.
6. Упакован в полиэтиленовую пленку.
7. Легко прокладывается, простое подсоединение.

Как правильно подобрать трубы нужного диаметра

В случаях, когда отопление проводится в частном доме или коттедже, то трубы нужно подбирать с учетом того факта, что диаметр не будет меняться только тогда, когда идет прямое подключение к центральной системе отопления. В случае проведения автономной системы трубы можно применять любого размера (разный диаметр и длина), в зависимости от предпочтений самого хозяина дома.

Выбирая необходимые заготовки, нужно учитывать все особенности, тем более если речь идет о естественной системе отопления, где отношение сечения к мощности насоса не будет первостепенным признаком. Этот факт относят к достоинствам данной системы отопления.

Схема монтажа труб.

Недостатком такой системы является маленький радиус действия и большая стоимость элементов большого размера, применяемых в данном случае.

Для обеспечения эффективности работы системы нужно в ней поддерживать определенный уровень давления, позволяющий движущейся внутри воде преодолевать все препятствия на своем пути. Сопротивления (препятствия) могут быть в виде трения воды о стенки, отвода или крана и нагревательного прибора. Самое интересное, что именно от длины и диаметра труб трубопровода зависит сопротивление и скорость, с которой будет литься вода. При большой скорости воды, небольшом сечении и длинном трубопроводе уровень сопротивления на пути воды повышается.

Виды радиаторов

Относительно того, какое отопления лучше для частного дома, отзывы владельцев довольно разнообразны, а вот что касается радиаторов, то многие отдают предпочтение алюминиевым моделям. Дело в том, что от материала зависит мощность батарей отопления. Они бывают биметаллическими, чугунными и алюминиевыми.

Одна секция биметаллического радиатора имеет стандартную мощность 100-180 Вт, чугунного – 120-160 Вт, а алюминиевого – 180-205 Вт.

При покупке радиаторов необходимо точно выяснить, из какого материала они сделаны, так как именно этот показатель требуется для правильного расчета мощности.

Особенности выбора другого оборудования

Диаметры труб могут быть выбраны и по условиям гидравлического сопротивления для нетипично-большой длины трубопроводов, при которой возможен выход за технические характеристики насосов.

Но подобное может быть для производственных цехов, а в частном строительстве практически не встречается.

Трубопровод рассчитывается на максимальную мощность. Но система, если когда и будет работать в таком режиме, то не продолжительное время. При проектировании отопительного трубопровода можно принимать такие параметры, чтобы при максимуме нагрузки, скорость теплоносителя была и 0,7 м/с.

На практике скорость воды в трубах отопления задается насосом, который имеет 3 скорости вращения ротора.

Кроме того подаваемая мощность регулируется температурой теплоносителя и продолжительностью работы системы, а в каждой комнате может регулироваться путем отключения радиатора от системы с помощью термоголовки с нажимным клапаном.

Таким образом, диаметром трубопровода мы обеспечиваем нахождение скорости в пределах до 0,7 м при максимальной мощности, но система в основном будет работать с меньшей скорость движения жидкости.

Поиск соответствующих данных

Что касается поиска оптимальных справочных данных, то почти все сайты производителей комплектующих отопительных систем предоставляют эту информацию. В тех случаях, когда подходящие значения не были найдены, существует специальная система подбора диаметров. Эта методика основана на вычислениях, а не на усредненных закономерностях, построенных на обработке данных об огромном количестве отопительных систем. Расчет теплоносителя по сечению трубы разработан сантехниками с практическим опытом проведения монтажных работ, и применяется для обустройства небольших контуров внутри жилищ.

В подавляющем большинстве случаев отопительные котлы оснащаются двумя размерами подающих и обратных патрубков: ¾ и ½ дюйма. Этот размер принимается за основу для выполнения разводки до первого разветвления. В дальнейшем каждое новое разветвление служит поводом для уменьшения диаметра на одну позицию. Этот метод позволяет провести расчет сечения труб в квартире. Речь идет о небольших системах в 3-8 радиаторов. Обычно такие схемы состоят из двух-трех линий с 1-2 батареями. Подобным образом можно рассчитывать и небольшие частные коттеджи. При наличии двух и более этажей приходится использовать справочные данные.
