Какую розетку выбрать, чтобы подключить духовку и варочную панель

Принцип действия индукционной плиты

Девайс нового поколения — изобретение, связывающее действие магнитного и электрического тока — делает процесс приготовления пищи быстрым и безопасным. Во время работы плита генерирует высокочастотное магнитное поле, разогревая посуду индуцированными вихревыми токами. Стеклокерамическое покрытие печи нагревается только от горячей посуды в месте прикосновения. Поэтому у хозяйки риск пригорания остатков пищи на плите сводится к «0».

Соблюдая все правила эксплуатации, техника нового поколения позволит ощутить весь комфорт и легкость процесса готовки. Данное устройство обеспечивает максимальную отдачу тепловой энергии — КПД составляет до 90%. Технология позволяет ускорить время нагревания определенного элемента печи, с которым соприкасается посуда. Также происходит значительная экономия энергоресурсов.

Описание и характеристики

Когда проверена старая проводка или проложена новая, приступают к монтажу розеток. Остановимся подробнее на характеристиках розеток и вилок для варочных панелей и духовых шкафов.

Розетка

Кухонные приборы мощностью более 3,5 кВт подключают к электричеству через специальные силовые розетки (мощность техники указана в технической документации). Производители выпускают несколько разновидностей таких розеток, но главное их отличие от обычных бытовых — способность работать с токами высокой мощности.

Электрические плиты и духовые шкафы изготавливают с использованием наружных металлических деталей, которые при пробое электричества на корпус оказываются под напряжением. Для защиты пользователя от поражения током применяется заземление.

Различают однофазные силовые розетки и трехфазные. Первые подводят к устройству фазу, рабочий ноль и заземляющий провод. Вторые рассчитаны на 5 контактов и выдерживают силу тока не менее 32 А.

Виды

По способу монтажа различают комплектующие 3 видов: скрытые, накладные и комбинированные:

1. Скрытая. При скрытой установке подрозетник монтируют в стену. Это скрывает рабочую поверхность розетки, что повышает безопасность ее использования, снижает риск попадания влаги и грязи.
2. Накладная. Комплектующие этого типа монтируют поверх отводов. В результате розетка выпирает над поверхностью стены, не защищена от попадания влаги, пыли и жира.
3. Комбинированная. Этот тип представляет собой скрытую розетку, дополнительно защищенную от внешних факторов крышкой.

По конструкции силовые розетки бывают одинарные и двойные. Двойные удобны тем, что при необходимости к ним подключают дополнительную кухонную технику (миксер, микроволновку, вытяжку и т. д.).

Розетки различаются по величине силы тока, на который они рассчитаны. Есть изделия на 25 А, 32 А, 63 А и 125 А. Мощность подбирают в соответствии с потребляемой мощностью оборудования.

В комплект к силовой розетке подбирают и специальную силовую вилку. Во внутренней ее части есть 6 контактов, которые используют для подсоединения провода. Клеммы под номерами 1, 2 и 3 предназначены для проводника фазы (L). Их соединяют перемычкой. К клеммам 4 и 5 подключают ноль (N). Клемма 6 требуется для заземления.

Место установки

При выборе места для установки следуют общему правилу: розетку и любое вспомогательное оборудование не располагают непосредственно за техникой. Выбирают удобное место либо рядом с устройством, либо чуть выше (на расстоянии примерно 10 см), либо над полом, на уровне ножек.

Рекомендуемое расстояние от пола — не более 90 см. При этом не допускается расположение подрозетника на одном уровне с электроприбором. Удобнее всего размещать его справа или слева от плиты или панели.

Расположение духового шкафа и панели

Духовку размещают в специальной нише в мебели, а панель монтируют в столешницу над духовкой. При подготовке места для техники избегают перекосов поверхностей, на которые будет установлено оборудование.

Важно предусмотреть зазоры между поверхностями ниши и духовкой для достаточной вентиляции. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5–7 см, между дном ниши и основанием шкафа — от 8–10 см

Где установить розетку?

Проще всего сразу распределить все розетки, электропроводку и щитки во время первоначального строительства дома или при выполнении капитального ремонта квартиры. Если возникла необходимость подключить духовку в помещении с завершенной отделкой, придется частично испортить ее, поскольку размещать провод в открытом состоянии нежелательно.

Не следует устанавливать розетку позади духового шкафа. При необходимости отключить прибор, придется тянуться за его корпус.

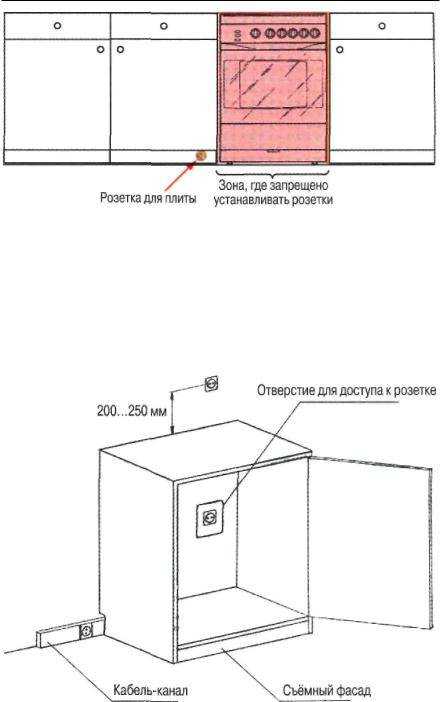

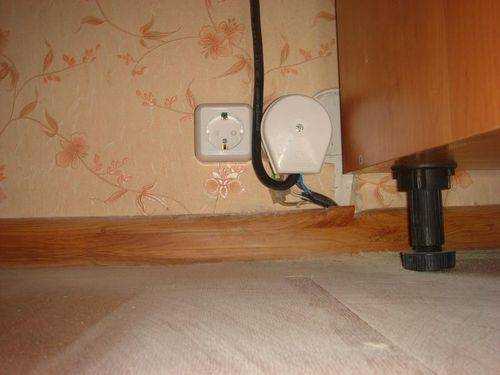

Не рекомендуемое место установки розетки (сзади духовки)

Рекомендуемое место монтажа розетки (имеется свободный доступ к отключению духовки)

Кроме того, расстояние от духовки до стены будет довольно большим. Размещать точки питания ниже 30 см от пола также не следует, хотя нередко розетки устанавливают на нижних опорах мебельного гарнитура. Это вынужденный и небезопасный вариант, поскольку иначе разместить розетки просто негде, мешает плотно установленная мебель.

Если прорвет водопроводный шланг, появляется серьезная опасность получить удар током через лужу воды. Нельзя размещать розетки поблизости от раковины, точек слива, водопроводных труб (не менее 40 см). От газовых труб расстояние должно быть не менее 50 см. Слишком высоко размещать розетки также нецелесообразно — неудобно отключать приборы, особенно, при необходимости быстро обесточить отказавшее устройство.

Если позаботиться о правильном размещении розеток еще на стадии постройки, можно распределить кабели и точки питания оптимальным образом. Однако, на практике это бывает редко — задачей считается постройка дома и скорейшее заселение, а остальные вопросы решатся в рабочем порядке. Это вызывает необходимость периодически штробить стены, прокладывать новые кабели и менять состав электрощитка.

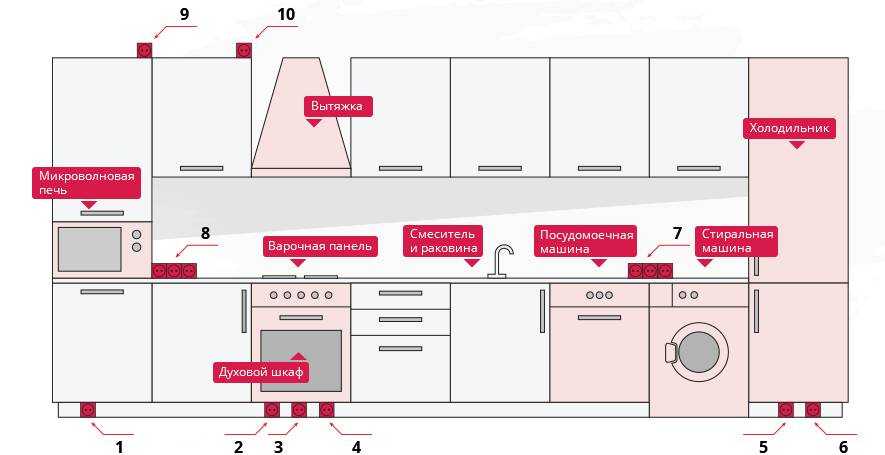

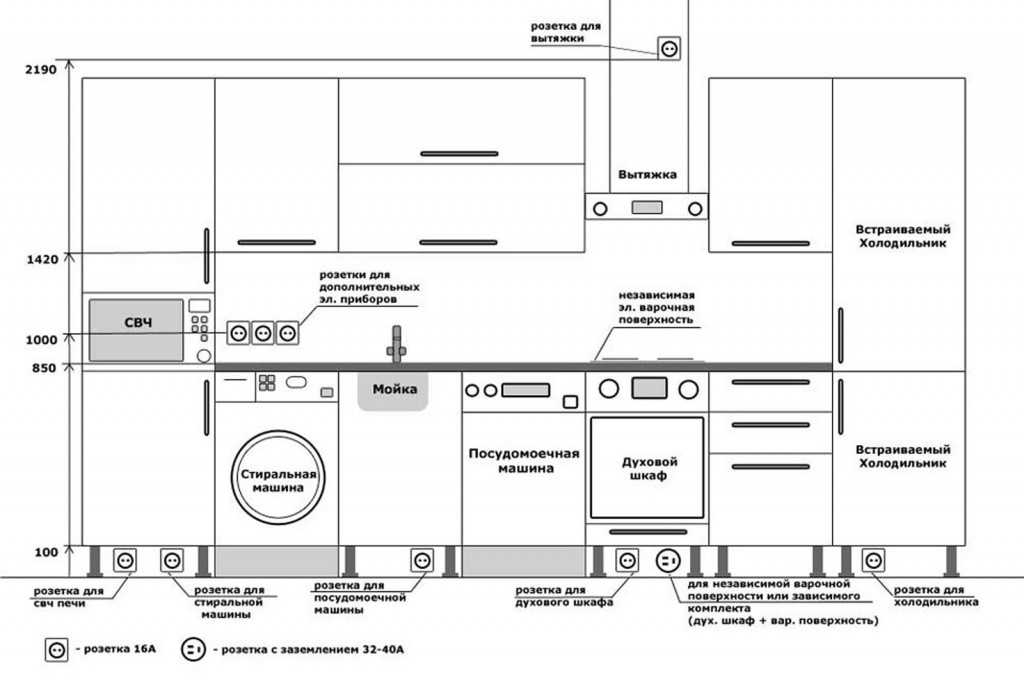

Схема размещения розеток на кухне

Когда понадобится подключить дополнительный прибор, найдется и место в нише, и возможность подключить устройство нужным проводом. Сами розетки удобнее всего устанавливать в зоне фартука — между нижним и верхним ярусом кухонного гарнитура. Здесь удобно подключать и отключать приборы, доступ к точкам питания быстрый и беспрепятственный.

Возможность подключения духового шкафа к обычной розетке

Подключать духовой шкаф к обычной розетке не рекомендуется. Нормами противопожарной безопасности установлено, что для мощной кухонной техники обязательно монтируют отдельные линии электропитания. Обусловлено это тем, что духовое, жарочное оборудование расходует большую мощность, чем стандартные приборы: стиральная машина, фен, чайник и пр. Если не сделать отдельную линию, в доме постоянно будет срабатывать автомат или возникнет аварийная ситуация по причине оплавления/возгорания более слабой проводки.

Исключение составляют духовые шкафы мощностью до 3,5 кВт. Они могут работать от стандартной розетки.

Кабель и защитный автомат

Поскольку варочные поверхности и духовые шкафы относятся к крупным потребителям электричества (их мощность стартует с 3 киловатт), для их питания понадобится выделенный кабель.

Оптимальный выбор — кабель с тремя жилами (обязательно с заземляющим проводом зелено-желтого цвета). Кабельное сечение подбирают сообразно номиналу духового шкафа.

Если нагрузка составляет от 3 до 3,5 киловатт, понадобится кабель с сечением 2,5 миллиметра. Розетка нужна под 16 Ампер, а автоматический выключатель — на 25 Ампер. Если мощность электрической плиты превышает 3,5 киловатта, сечение кабеля составляет 4 миллиметра, а розетку выбирают на 32 Ампера.

Расположение шкафа

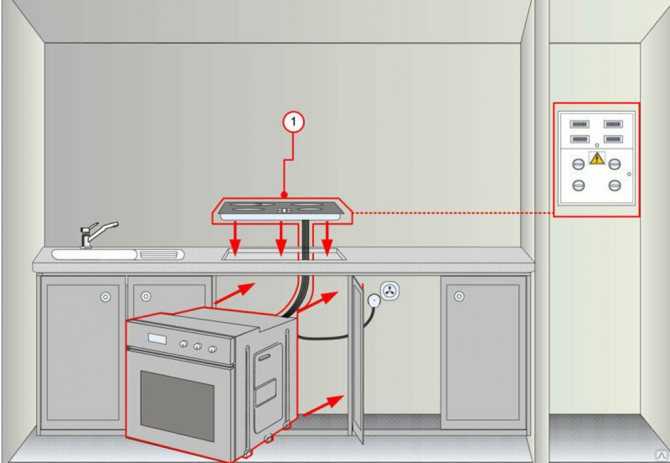

Прежде чем подключать духовой шкаф, необходимо подготовить для него место. Размещают шкаф в специальной нише в мебели.

При подготовке места соблюдают такие параметры:

1. Избегать перекосов поверхности, на которую будет устанавливаться оборудование. Если шкаф установлен неровно, не избежать неправильного распределения тепла внутри шкафа. В результате оборудование будет ломаться.
2. Предусмотреть зазоры между поверхностью мебели и духовым шкафом. Это необходимо, чтобы избежать чрезмерного нагрева кухонной гарнитуры. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5 сантиметров. Дистанция между дном ниши и основанием шкафа — от 8 до 10 сантиметров, а между стенкой и задней крышкой — не меньше 4 сантиметров.

Розетка для духового шкафа и варочной панели

Подключение панели без вилки

Отходящая от стены на несколько сантиметров розетка не всегда устраивает хозяев помещения. Выход состоит в том, чтобы спрятать выступающие элементы розетки.

Сделать это можно одним из двух способов:

1. С помощью гильз ГМЛ (гильзы медные луженые).
2. С использованием монтажной коробки КлК-5С.

Сразу определяемся с проводниками. На некоторых моделях из панели отводится уже подключенный четырехжильный провод. Однако во многих случаях в подрозетнике имеются только 3 жилы. Такие поверхности рассчитаны и на однофазное 220-вольтовое подключение, и на двухфазное — 380-вольтовое. Половина конфорок будет питаться от одной фазы, а другая половина — от второй фазы.

Существует неверное мнение, что вторая фаза нужна только для питания управления. На самом деле мощность одинаково распределяется как по одной, так и по второй фазе. Чтобы подключиться на 220 Вольт, нужно заизолировать одну из жил.

Остается подключить ноль (синий проводник), заземляющий провод (желто-зеленого цвета) и фазу (черный или коричневый провод). При желании соединяют две фазы в одну через наконечник.

Иногда встречается оборудование с пятижильным кабелем. Такие поверхности отличаются высокой мощностью (более 7 киловатт) и рассчитаны на 380 Вольт. Для подключения панели к 220-вольтовой сети необходимо объединить попарно 2 жилы. К примеру, черный и коричневый провода на фазу направляют, а на ноль пускают синий и серый проводники. Земля (зелено-желтого цвета) останется одиночной.

Популярные типы розеток

Грамотно расположить розетки на кухне можно при понимании основных их типов, с достоинствами и недостатками:

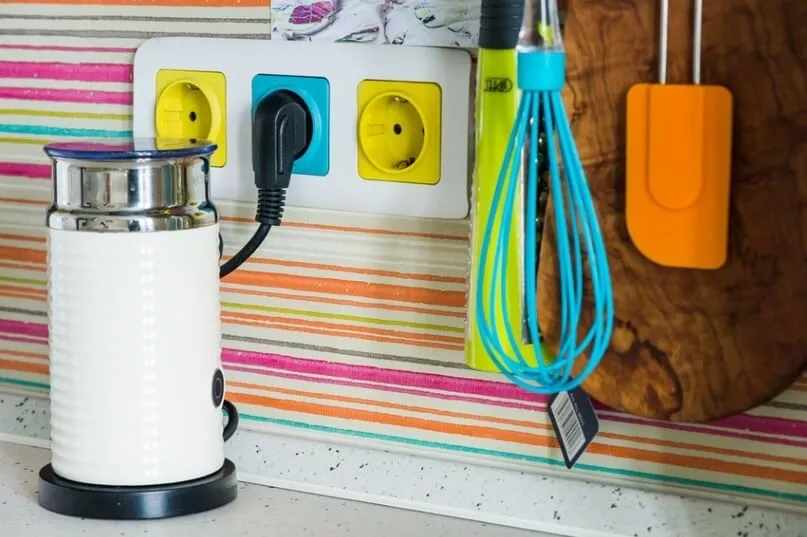

накладные — самые простые, часто используются в комнатах, но почти не подходят для кухни. Их легко монтировать, они недорогие, но подходят для открытой проводки;

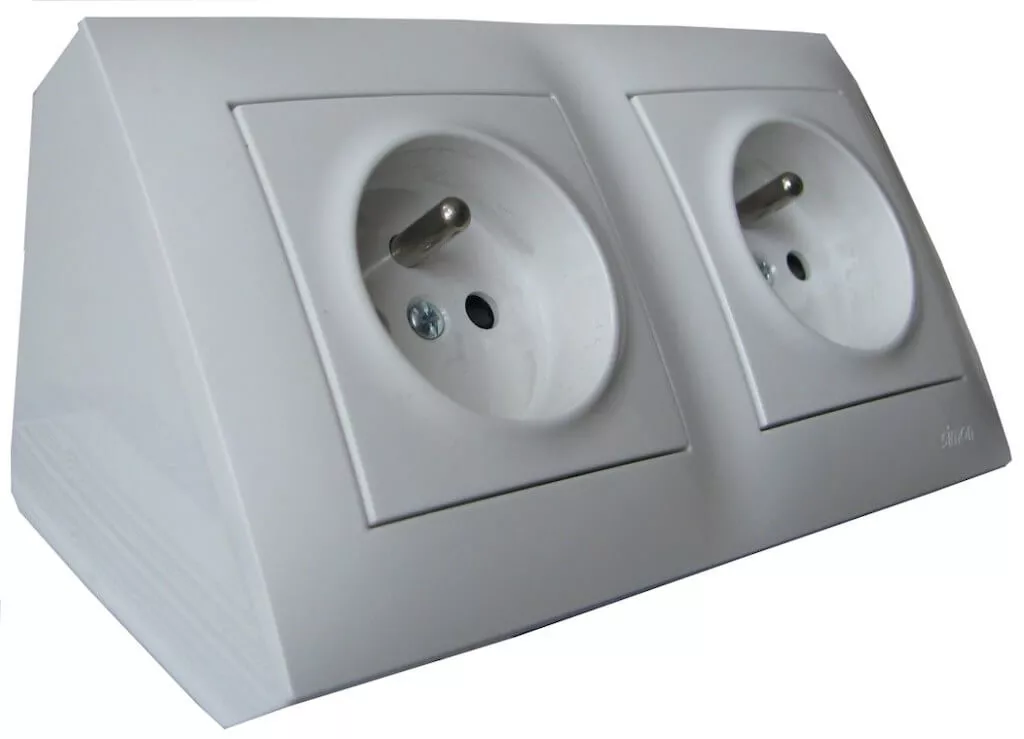

угловые — очень удобный вид, который можно видеть на фото. Размещается на стыке стен, удобно использовать в угловой кухне. На выбор продаются одинарные и модульные элементы, состоящие из 2-х и более частей. Установка как и накладного типа, главный плюс — экономия места, которое чаще пустует;

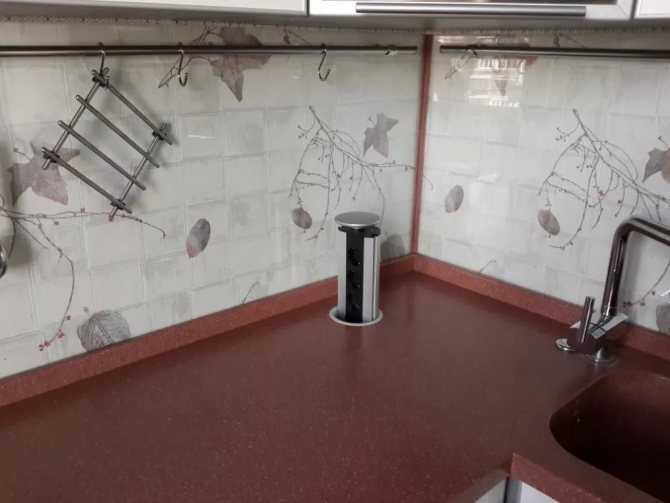

выдвижные — продвинутые модели, хорошая замена удлинителю с возможностью включения сразу нескольких приборов. Чаще располагаются внутри шкафчиков или ставятся в столешницу;

скрытые (встраиваемые) — самые эстетичные, визуально подобны блоку из нескольких частей. Подходят для монтажа в столешнице, подоконнике и прочих местах. После установки они незаметны, если не используются. При легком нажатии выезжает защитная деталь, открывающая доступ к сети.

Кроме обычных розеток, можно использовать выходы для зарядки смартфонов, подключения ТВ или аудиотехники, но важно сразу обозначить места, где должны быть дополнительные элементы

Какая должна быть розетка?

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Виды силовых розеток

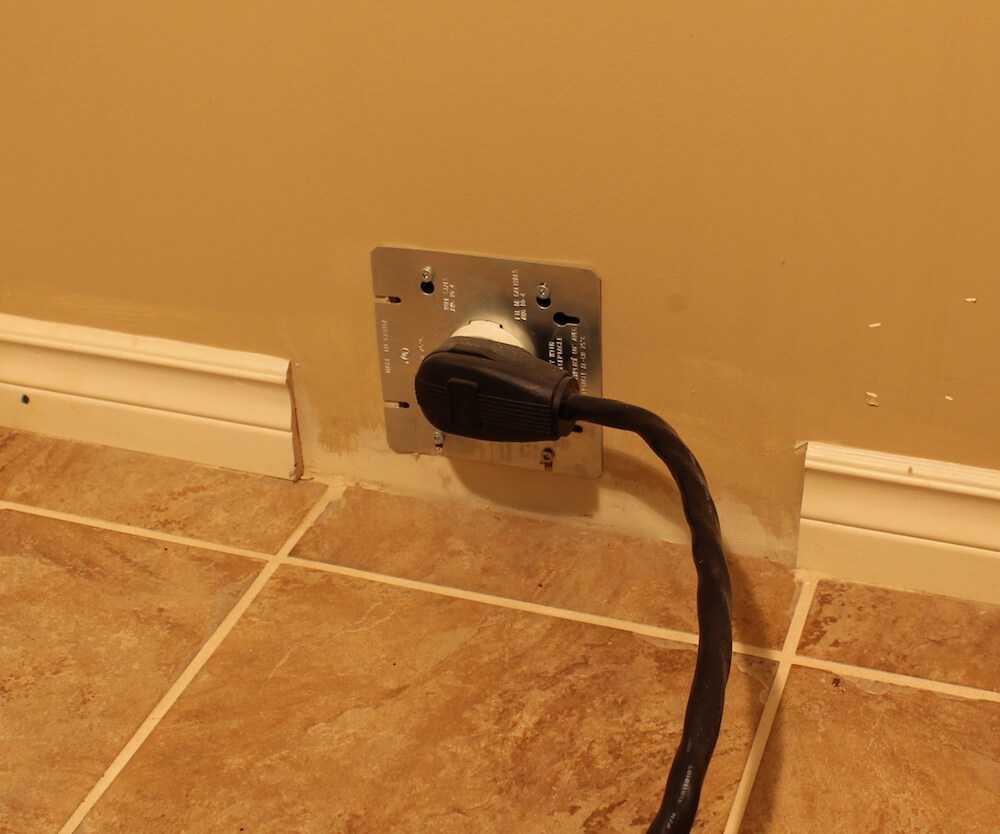

Современные силовые розетки, предназначенные для электроплиты, различаются по нескольким параметрам. Номинал напряжения в розетке от 380 В – для сети с одной фазой – существует несколько вариантов разъёмов, как подключить розетку для плиты с несколькими фазами:

с 3 контактами – земля, фаза, ноль;

с 4 контактами – 3 фазы, ноль;

с 5 контактами – земля, 3 фазы, ноль.

Их контакты могут быть игольчатые или ножевые.

Способ установки

На основании этой характеристики существует несколько видов устройств:

Открытая установка розетки под электрическую плиту оптимально подходит для лоджий или помещений с повышенной влажностью. Монтаж происходит на стену при открытой электропроводке или при использовании переходника адаптера электрической плиты.

Скрытая, или внутренняя розетка для электроплиты, используется в зданиях для частного использования, например, с однофазной сетью в 220В для электроплиты 32А. Устанавливается в специальные ниши – подрозетники, а провода прячутся в штробы.

Устойчивость к воздействию внешних факторов

Обладает отличиями розетка для электрической плиты и по степени защищённости, среди данных показателей самый распространённый IP44, где первая цифра – показатель устойчивости от пыли, а вторая – влагостойкости. При подключении розетки показатель для пыли используется от 0 до 6, а для влаги от 0 до 8.

Разновидность и предназначение

Данный критерий обеспечивает следующие показатели:

• наиболее простые виды разъёмов для электроплиты без заземления;
• разъёмы с заземлением;
• разъёмы с предохраняющими шторками;
• разъёмы с выталкивателями или таймерами;
• с УЗО для участков с высокой степенью опасности.
• Кроме этого, розетки для плит могут быть одинарные или двойные.

Эксплуатационные сроки

Эксплуатационный период силовой розетки для плиты 32А с применением мощности в 220В исчисляется численностью моментов включений / выключений. Изделия высокого качества могут обеспечить таких циклов до 100 штук.

Период применения розетки под кухонную электрическую плиту определяется вариантом зажимов в пружинном механизме с контактными лапками – быстрозажимные или двойные, каждый вариант по-своему хорош, но первый устанавливается моментально.

Факторы выбора розетки

При выборе розетки 220В для электроплиты 40А необходимо учитывать, что к ней подойдёт вилочный диаметр в 4 мм, являющийся стандартом на территории РФ и прочих стран бывшего СНГ, в то время как плита из Европы будет иметь несколько иной параметр вилочного диаметра, который соответствует 4,8 мм и является евростандартом

Также важно учитывать отдалённость контактов друг от друга, что может иметь отличие

Какая розетка для духового шкафа должна быть?

Решив приобрести на кухню стильный, модный духовой шкаф, не забывайте, что это оборудование требует качественной проводки и розетки. Без надежного провода, который соединяет распределительный щиток и подходящей розетки, рассчитанной на работу столь мощного агрегата, новая духовка прослужит не долго. Поэтому, отправляясь в магазин электротоваров, для начала определите, какова мощность нового электрооборудования. Учитывая этот параметр, знайте, что силовая розетка под духовой шкаф на фото, не может обладать мощностью меньше данного числа. Больший запас мощи допустим, и даже желателен. Меньший же, приведет к тому, что оборудование быстро сгорит.

Высчитываем мощность

Это основной параметр, которым следует руководствоваться при выборе розетки для подключения духового шкафа. К любой модели электрооборудования, производитель предоставляет покупателю инструкцию, в которой четко указаны все технические параметры. Стандартный объем потребляемой мощности, составляет 1,5-2,5 кВт. Разделив данную цифру на напряжение в сети, получаем показатель силы тока, который возникает при подключении устройства к сети. Обычно, сила тока равна 12 ампер. Учитывая такие вычисления, приходим к выводу, какая розетка нужна для духового шкафа. А именно на 16 ампер. Если же, планируется подключить духовку и варочную панель к одной спаренной розетке, ее мощность должна быть не менее 32 ампер. Именно такой запас позволит без проблем использовать одновременно духовку и варочную панель, не опасаясь возникновения замыкания.

Другие параметры

Современные электрические духовки, оснащены вилками евро стандарта. Поэтому, розетка для подключения духового шкафа, также должна быть евро вида. Плюс к этому, учитывая мощность электропечей, приобретать, следует розетку с керамическими внутренностями. Только керамика способна выдержать чрезмерные нагрузки, на протяжении 2-3 часов – оптимальный период беспрерывной работы варочной панели и духового шкафа. По внешнему виду и цветовому решению, нет специальных рекомендаций. Данные параметры определяются покупателем самостоятельно.

Установка

Определившись, какие розетки для духового шкафа и варочной панели подходят для конкретного случая, следует продумать нюансы установки оборудования. Прежде чем заняться монтажом электротехники, необходимо удостовериться, что проводка подходит для таких сильных устройств. Если проводники старые, их рекомендуется заменить новыми медными либо стальными. Дополнительно в электрощитке устанавливаем автоматы на 32 ампер, которые позволят при необходимости быстро обесточить кухонное оборудование. Отметим, что некоторые производители, такие как Самсунг и Ханза, комплектуют духовые шкафы и варочные панели фирменными розетками. В этом случае, необходимо лишь установить розетку и подключить к ней агрегат.

Определяем местоположение

Перед тем, как установка розетки для духового шкафа будет выполнена, нужно продумать, где установить данный элемент. Специалисты утверждают, что розетки для подсоединения духовок и варочных панелей, нельзя располагать в таких местах:

• В области расположения мойки, слива и возле водопровода.
• На стене, в области нахождения самой духовки.
• Выше рабочей столешницы.

Некоторые электрики советуют не приобретать отдельную силовую розетку, а подключать духовку и варочную панель, к имеющейся на кухне розетке, используя для этого удлинитель. Сразу же откажитесь от этой идеи, поскольку многочисленные соединения, приводят к замыканию и возникновению пожароопасных ситуаций. Лучше не экономить на качественной проводке и приобретении подходящих качественных элементов электрооборудования. Запомните, от того, насколько правильно выбрана и подключена бытовая техника, зависит безопасность всего дома.

Какая розетка для электрического духового шкафа может быть выбрана и как правильно ее подключать, показано на видео.

Подводя итоги, отметим, что к выбору розетки, к которой планируется подключить электрическую духовку и варочную панель, нужно подходить максимально ответственно. От качества данного оборудования зависит срок службы кухонной бытовой техники. Не старайтесь сэкономить и приобрести дешевые аналоги. Специалисты рекомендуют установить дорогостоящее электрооборудование, которое будет отличаться высоким качеством. Только в этом случае, можно быть уверенным в безопасном использовании духового шкафа и варочной поверхности.

Обзор цен на розетки

Сегодня приобрести розетку для плиты можно практически в любом отделе электротоваров. Стоимость их несколько выше, чем у обычных бытовых розеток, что связано со сложностью их конструкции. Стоимость модели среднего ценового сегмента колеблется в диапазоне 400 рублей.

• Москва и Киев – 420 руб.
• Самара – 405 руб.
• Екатеринбург и Воронеж – 400 руб.

Но для дизайнерских розеток, от известных западных производителей, цена может достигать нескольких тысячей рублей. Среди них имеются настоящие шедевры, выполненные под мрамор, натуральное дерево, стилизованные под хай-тек. Это позволяет с успехом вписать их в любые варианты интерьерной отделки вашей кухни. Точно также можно найти в продаже и бюджетные варианты «Мэйд-ин-Чина», стоимостью порядка 150-250 рублей.

Розетка и вилка для варочной панели

Ветка и вилки нужны специальные, для тока в диапазоне 32А-40А. Если вы не будете вести кабель прямо в панель, то следует сделать для неё отдельную розетку – это наиболее удобный вариант при эксплуатации устройства. При мокрой уборке панель всегда следует обесточивать. Если ваш прибор подсоединен напрямую – придётся несколько раз обращаться к щитку и отключать электроэнергию во всей квартире. А с розеткой дела пойдут намного быстрее.

Розетку устанавливают на удобной для пользователя высоте, чаще всего не выше 90 см от пола. Нельзя устанавливать варочную поверхность на одном уровне с розеткой, чтобы прибор упирался прямо в нее. Его следует расположить справа или слева.

Если рядом находится духовой шкаф, то розетка должна быть ниже духовки. Чаще всего ее размещают возле кухонных ножек (не ниже 10 см от пола). Но совсем на полу розетку делать тоже нельзя, так как существует вероятность подтопления соседями или протечки водопровода.

Главным недостатком данных розеток является то, что они выпирают из стены до 7 сантиметров. Поэтому сама варочная поверхность будет очень сильно выдаваться вперёд.

Какую выбрать розетку? Маломощные панели до 3,5 кВт (чаще всего двухконфорочные) можно подключать через евророзетку. Но она всегда будет работать на максимум (номинальная мощность 16А) и сильно греться.

А вот кабель 3*6 мм заводить на контакты вилки довольно сложно. Самым лучшим вариантом будет использование узкоспециализированных вилки и розетки для плит, рассчитанных на 40А. Как в розетке расположены ноль и фаза, не имеет никакого значения. Главное, чтобы заземляющая жила выходила на контакт напрямую. При подключении вилки следует соблюдать полярность, для этого есть специальная маркировка клемм.

Если вы приобрели лишь саму вилку, то не обойтись без трехжильного провода ПВС, чье сечение должно соответствовать мощности плиты. Чтобы подсоединить провод, следует разобрать корпус вилки, снять изоляцию, зачистить жилы и опрессовать их наконечником НШВ.  Затем затянуть винты на вилке, вывести ноль и фазу под боковые клеммы, а заземление под верхний винт.

Как подключить леску к электрощиту?

Когда подключается духовой шкаф к электрощитку, для него рекомендуется выделение отдельной косильной лески, которую защищает выключатель-автомат:

• Если номинальный ток у прибора составляет 16А, устанавливается автоматический выключатель на 25 А.
• Если – 32А, выключатель нужно брать на 40А.

READ Как собрать вентилятор electrolux eff 1015

Важно! Обязательно требуется подключение защитного заземления. У питающего кабеля духового шкафа есть одна заземляющая жила, соединенная с корпусом прибора

Ее выводят для того, чтобы соединить с соответствующим контактом на электрической вилке. Цвет изоляции у такой жилы – желто-зеленый.

Иногда у выведенных проводов изоляция может быть одинакового цвета или маркировка проставлена не такая, как принято.

Важно! Если подключение выполняется самостоятельно, обязательно нужно убедиться в правильности соединения всех выводов. Для того чтобы обнаружить фазный проводник, можно применить обыкновенную индикаторную отвертку

А вот для того, чтобы не спутать заземляющий и нулевой провод, придется воспользоваться тестером

Для того чтобы обнаружить фазный проводник, можно применить обыкновенную индикаторную отвертку. А вот для того, чтобы не спутать заземляющий и нулевой провод, придется воспользоваться тестером.

Чтобы определить фазный, нулевой и заземляющий провода, можно воспользоваться следующим алгоритмом:

• Используя индикаторную отвертку, в месте, где будет устанавливаться электрическая розетка, следует определить провод фазы. Его обязательно нужно пометить изолентой или подписать.
• Для определения нулевого провода на электрощитке также используется индикаторная отвертка.
• Чтобы обнаружить заземляющий проводник, нужно внимательно осмотреть металлический корпус щитка или специальную колодку. Обычно он подключается к ним.
• Далее производится отключение фазного и нулевого проводов от вводного автомата. Потом их нужно соединить между собой.
• Со стороны прибора нужно проверить сопротивление с помощью тестера, которое образуется между проводом фазы и двумя оставшимися. Когда значение сопротивления будет минимальным, это говорит об обнаружении нулевого провода.
• После идентификации и подписания всех проводов можно устанавливать розетку и подключать кабель к выключателю-автомату.

Как рассчитать количество розеток?

Для вычисления количества розеток на кухне, вы должны определиться с числом используемого оборудования. Подсчитайте все стационарные электроприборы, которые уже используются для приготовления пищи, ее хранения, возможно, освещения, поддержания чистоты и прочие. Затем к этому числу добавьте временные устройства, которые периодически включаются на кухне, к примеру, планшет, пылесос, гирлянда и т.д. Если какого-то оборудования еще нет, но в будущем планируете его приобрести, обязательно добавьте розетку под него в общую сумму.

Возможно, вам будет удобнее составить таблицу для решения этой задачи:

Таблица: расчет количества розеток на кухне

Наименование прибора	Количество розеток или используемый способ питания
Газовая печь с электрической духовкой	1 розетка
Электрочайник	1 розетка
Микроволновка	1 розетка
Хлебопечка	1 розетка
Стиральная машина	1 розетка
Центральная люстра	Подключается напрямую
Вытяжка	1 розетка
Холодильник	1 розетка
Подсветка фартука	Прямое подключение
Телевизор	1 розетка
Кондиционер	1 розетка
Всего:	9 розеток

Как видите из таблицы, у вас получается 9 розеток. Но лучше сделать небольшой запас, хотя бы в 3 розетки, находящиеся в разных функциональных зонах. В результате вам нужно будет установить не менее 12 розеток. Заметьте, каждый самостоятельно составляет такую таблицу, исходя из индивидуальных особенностей кухни.

Схемы монтажа розетки

Схема установки техники и розетки Подсоединение точки питания можно делать такими способами:

• Открытый монтаж. Предусматривает использование накладной розетки на стену. Открыто монтируют точки питания в обязательном порядке на деревянные стены. Это регламентировано ПУЭ. Запрещено врезать в дерево как проводку, так и розетки. По бетону, кирпичу, газоблокам открытый метод монтажа на усмотрение мастера, если это вписывается в общую концепцию интерьера кухни.
• Скрытый способ. Предполагает врезку розетки в стену. Это способ чаще применяют при выполнении капитального ремонта в кухне или до чистовой отделки, поскольку работы довольно грязные. Придётся изрядно повредить кафельный кухонный фартук. Однако для мастера с опытом это не проблема.

Возможность подключения духового шкафа к обычной розетке

Подключать духовой шкаф к обычной розетке не рекомендуется. Нормами противопожарной безопасности установлено, что для мощной кухонной техники обязательно монтируют отдельные линии электропитания. Обусловлено это тем, что духовое, жарочное оборудование расходует большую мощность, чем стандартные приборы: стиральная машина, фен, чайник и пр. Если не сделать отдельную линию, в доме постоянно будет срабатывать автомат или возникнет аварийная ситуация по причине оплавления/возгорания более слабой проводки.

Исключение составляют духовые шкафы мощностью до 3,5 кВт. Они могут работать от стандартной розетки.

Подведем итоги

Что делать, если вы страшно далеки от электрики, как декабристы от народа? И в амперах-ваттах разбираетесь как бабушка в мобильнике? Приходите к нам!

Проконсультируем, разберёмся в ситуации, подберём нужные приборы и провод-кабель. Хоть в домашних масштабах, хоть в промышленных, если надо. С электрикой работаем давно, знаем тонкости и секреты, которыми щедро поделимся с вами.

ЧИТАТЬ ДАЛЕЕ: Можно ли использовать адаптер питания с другими но схожими параметрами

Звоните, спрашивайте!

Бытует мнение, что вилка и блок под электроплиту не нужны, они только занимают место и мешают работе. Вместо них проводку от распределительного щита запаивают с кабелем, идущим от электроплиты. На самом деле установка дополнительного разъема являет обязательным условием и гарантией безопасной эксплуатации электроплиты, которую необходимо периодически обесточивать, если ней не пользуются, или возникают проблемы в работе.
