Электрический орех: что это такое, примеры применения и правила соединения проводов

Конструкция сжима

Устройство электротехнического элемента состоит из надежного диэлектрического корпуса, для производства которого используют поликарбонат. Данный материал относится к термопластам, являющимися сложными полиэфирами (соединениями угольной кислоты и двухатомных спиртов). Внутрь корпуса устанавливают сердечник из металла, не вступающего в реакции с новыми медными или устаревшими алюминиевыми проводниками. Сердечник состоит из двух плашек с пластиной посередине. Каждая часть соединяется с двумя остальными при помощи винтиков.

В двух плашках проделывают пазы для укладки кабеля. Маркируются ответвительные зажимы «ореха» приблизительно одинаково – У731М, У871М и т. д.

Таблица ниже поможет вам подобрать правильные «орешки» в зависимости от сечения соединяемых проводников:

Модель «орешка»	Сечение
Основной кабель, кв. мм	Добавляемый кабель, кв. мм
У731М	4-10	1,5-10
У733М	15-35	1,5-10
У734М	15-35	16-25
У739М	4-10	1,5-2,5
У859М	51-70	4-35
У870М	96-150	16-50
У871М	96-150	51-95
У872М	96-150	96-120

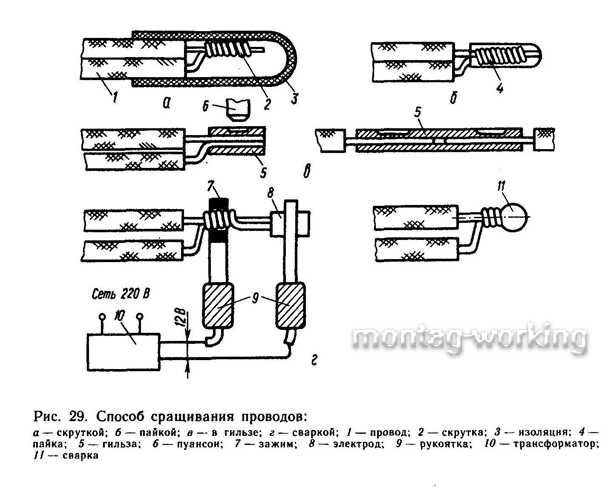

Соединение проводов с помощью сварки

Один из лучших способов соединения проводов в коробке является сварка. Как это все делается?

Для начала с концов жил снимается изоляция. Затем жилы скручивают между собой. Концы готовы к сварке.

Сварка производится специальным сварочным аппаратом напряжением 12 – 36 В. Ток сварки регулируется в зависимости от сечения и количества проводов, от 70 до 120 А и мощности аппарата достаточно 500 – 600 Вт. Воспользоваться можно так же инверторным сварочным аппаратом.

Для сварки применяю специальные графитовые для алюминия и графито-медные для меди электроды. Работу нужно производить в специальных очках для защиты глаз от электрической дуги.

Один кабель сварочного аппарата с зажимом или пассатижами присоединяют к скрутке, а второй к электродному держателю (держак). Электрод подносят к кончику скрутки и при его косании, происходит контакт и появляется дуга, с помощью которой расплавляют медные или алюминиевые жилы таким образом, чтобы появилась капелька. Этого достаточно, чтобы сделать самый надежный контакт.

Единственный недостаток такого способа является то, что при рассоединении проводов, если это потребуется, придется выкусить кончик скрутки (место сварки).

Что собой представляют ответвительные сжимы

Ответвительные сжимы характеризуются большим разнообразием конструкций и форм, но в большинстве случаев под ними подразумеваются так называемые соединители «орешки». Конструктивно речь идет о двух зажимных пластинах, которые производятся из качественной анодированной стали. В каждой из них имеются специальные выемки для кабеля. После того как он будет расположен между пластинами, они плотно сжимаются путем затягивания четырех винтиков.

Зажимные пластины спрятаны в прочном корпусе, изготавливаемом из карболита – особой разновидности пластмассы. Как и сжим, корпус состоит из двух отдельных частей. Пластины размещаются внутри него: каждая крепится к одной из половинок корпуса при помощи кольцевой пружины. Все соединения спрятаны внутри. «Орех» для соединения проводов выступает в роли соединительного и защитного приспособлений.

«Орешки» выпускаются разных размеров с идентичными техническими характеристиками. Габариты конкретного изделия подбираются в соответствии с сечением жилы ответвляемых проводников. В соответствии с ГОСТ для основных магистралей выбирают зажимы 4-150, для ответвлений – 1,5-120 кв. мм.

Что это такое

Такие изделия отличаются многообразием конструкций и форм, однако во многих ситуациях они предполагают соединители «орешки». Устройство предусматривает 2 зажимные пластинки, изготавливаемые из высококачественной анодированной стали. Каждая обладает спецвыемками для провода. Когда он находится меж пластинок, их крепко сжимают с помощью закручивания 4 винтов.

Ответвительный сжим

Клеммники располагаются внутри прочного корпуса, который изготавливается из специального пластика. Как и зажим, корпус включает в себя 2 обособленные части. Пластинки размещены в середине: обе прикреплены к половинкам корпуса с помощью пружины. Каждое соединение спрятано внутри. «Орех» для подключения кабеля выступает как соединительное и защитное приспособление.

Важно! Главным преимущество технического компонента станет возможность надежного и безопасного соединения проводов из меди и кабеля. Чтобы осуществить подобную коммутацию, нет понадобится разрезание магистральной линии

Нужно очистить небольшой участок кабеля, помещаемого в плашку

Ответвление закрепляют к перпендикулярному желобу

Нужно очистить небольшой участок кабеля, помещаемого в плашку. Ответвление закрепляют к перпендикулярному желобу.

«Орешки» выпускают различных параметров с аналогичными техпоказателями. Размеры определенной модели подбирают согласно сечению жилы проводников. Согласно ГОСТу для главных магистралей выбираются зажимы 4-150, для ответвлений — 1,5-120 кв. мм.

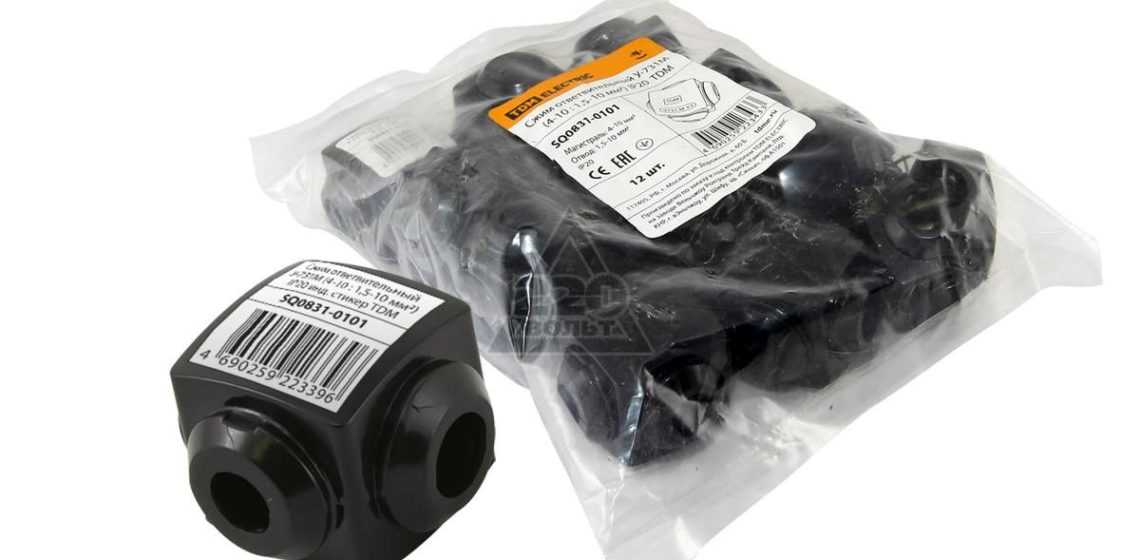

Как выглядит ответвительный сжим

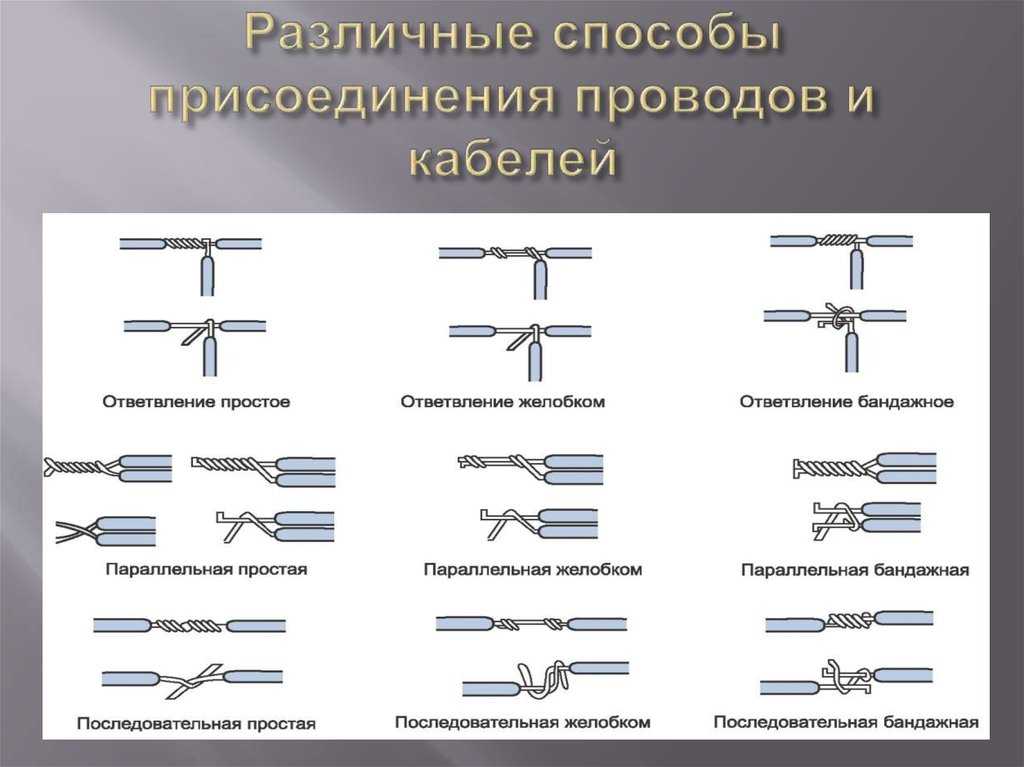

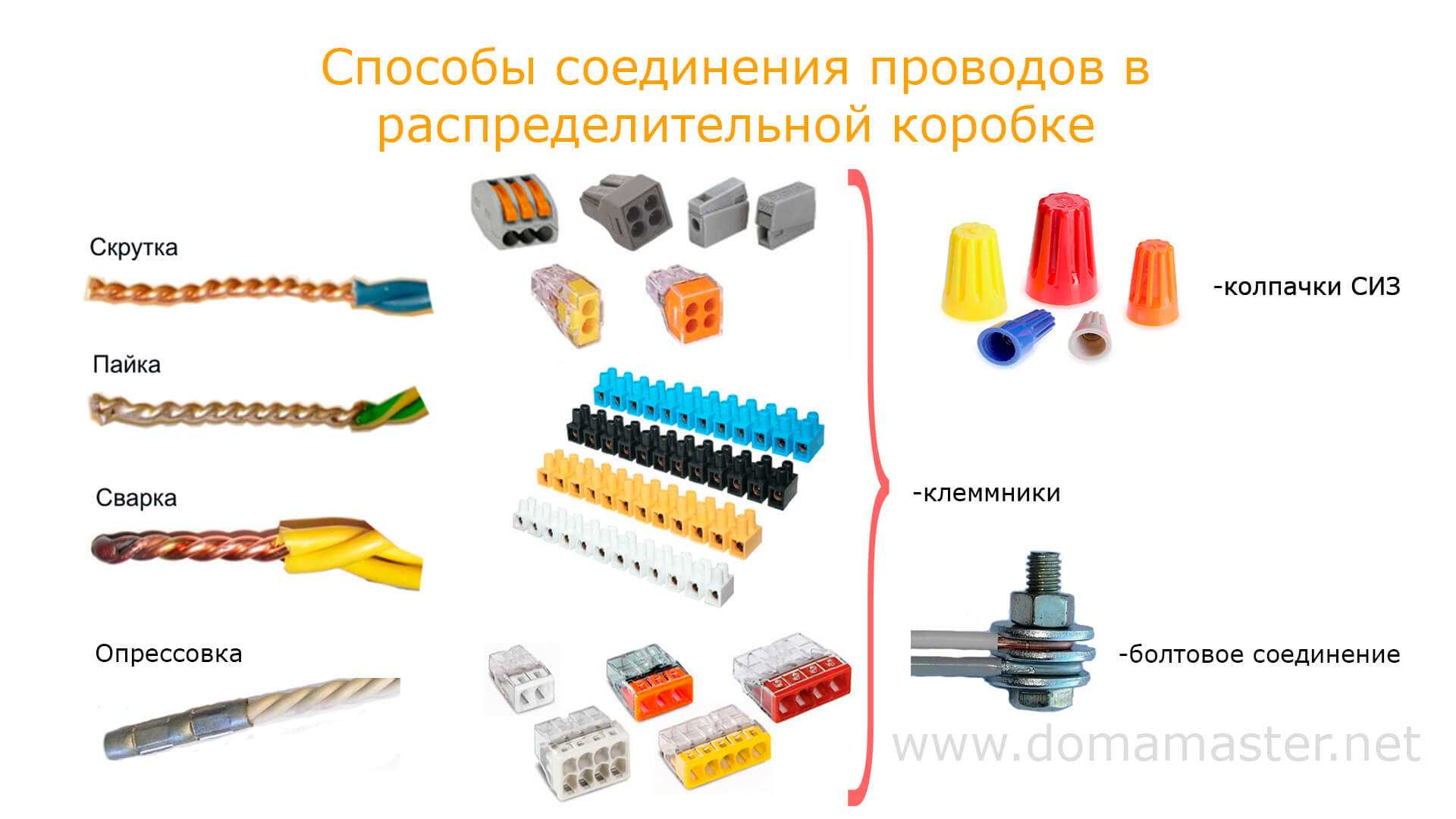

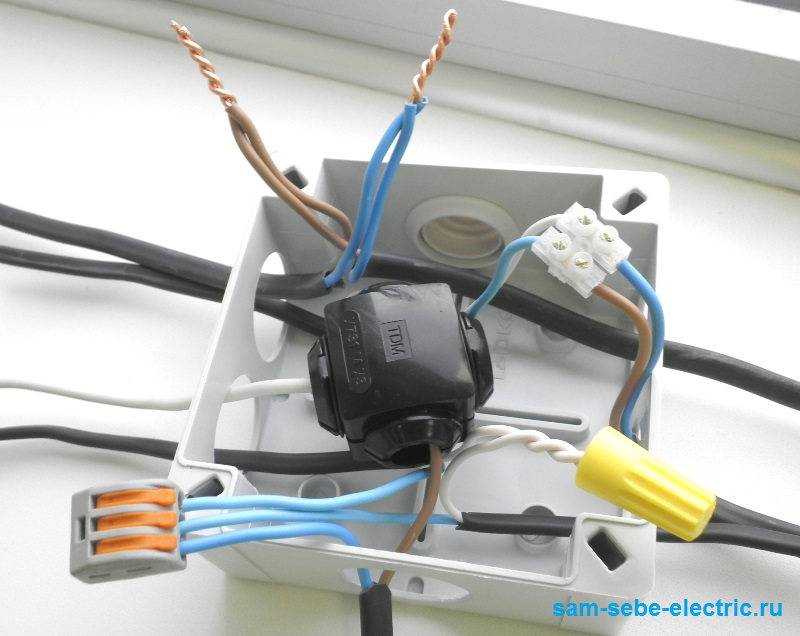

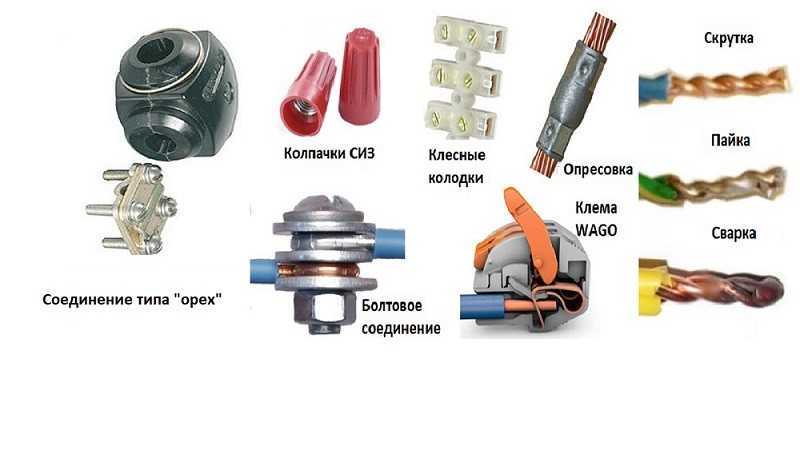

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

надежность;
механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

зачистка изоляции;
зачистка проводов до чистого металла;
провода нужно скрутить и вставить в гильзу;
проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

зачистка изоляции;

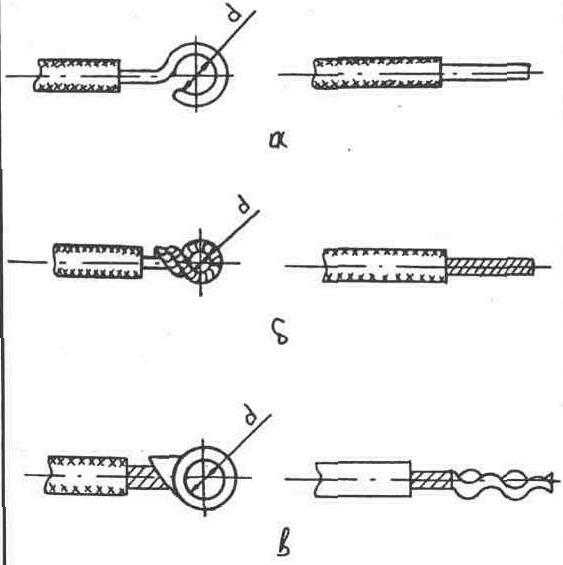

зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

зачистка изоляции на 5-7 мм;
удаление оксидной пленки;
установка проводников в гнезда друг напротив друга;
фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

ножевые и штыревые;
винтовые;
зажимные и самозажимные;
колпачковые;
ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

дешевые приборы обладают низким качеством;
соединить можно только 2 провода;
не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

в первых соединение производится внутри изделия;
во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Что такое ответвительный сжим – конструктивные особенности и способ установки

Частенько при подключении объекта (это может быть дом или квартира) приходится электрикам проводить подсоединение ответвления к магистральным линиям электропередач. Например, в установленном в подъезде электрическом щитке, через который проходят стояки магистральных контуров, необходимо провести соединение проводов, а точнее, подключить ответвление в квартиру. Как это сделать? В принципе, данная проблема стоит давно, а, значит, способы ее реализации также известны давно. Что сегодня предлагают специалисты? Обычная скрутка, клеммные колодки и ответвительный сжим.

Начнем с того, что правилами ПУЭ скрутка запрещена. Причин здесь много, так что не стоит на этом останавливаться. Хотя необходимо отметить, некоторые электрики до сих пор ею пользуются.

Что касается клеммных колодок, то ПУЭ их использовать разрешает. Но с их установкой возникают определенные проблемы.

К примеру, для того чтобы произвести соединение проводов и подключение ответвления, надо обязательно магистральный провод разрезать. Что, конечно, нежелательно.
Второе – клеммная колодка представляет собой зажимное устройство на винтах. В процессе эксплуатации эти самые винты постепенно откручиваются, расслабляя контакт. Так что саму колодку придется периодически поджимать, для чего придется содержать одного человека.
Третье – это открытое устройство, незащищенное ни от атмосферных осадков, ни от механического воздействия. Так что есть большая вероятность, что контакты по-любому будут иметь низкое качество.

Итак, ответвительные сжимы – это единственное устройство, которое гарантирует простоту подсоединения и качество контактов в процессе всей длительной эксплуатации электрических сетей.

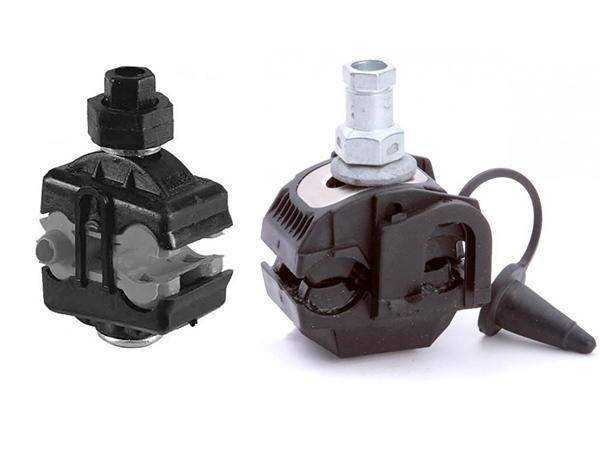

Использование прокалывающих зажимов для проводов

Для быстрого и безопасного ответвления изолированного кабеля используются специальные элементы – прокалывающие зажимы для проводов. С их помощью можно в короткие сроки произвести прокладку и ответвления линий электропередач напряжением 220 вольт, не снимая изоляцию с кабеля.

Описание конструктивных особенностей специальных зажимов

Ответвление провода без зачистки изоляции производится при помощи специальных устройств.

Зажимы состоят из следующих элементов:

Герметичный корпус.
Специальные пластины для обеспечения контактов.
Алюминиевые прокалывающие зубцы.
Одноразовые затяжные болты со скручиваемыми головками.

Зажимы прокалывающие – это узлы, помещенные в корпус из полимерного материала, усиленного стекловолокном. В корпусе имеются отверстия с контактными пластинами для ввода кабеля. Пластины оснащены зубцами, которые служат для прокола изоляционного материала и надежного контакта с жилами из меди или алюминия.

Нарушение изоляции осуществляются вследствие давления специального зажимного болта на устройство. Кабель надежно фиксируется в приборе при помощи болтового соединения с оригинальной срывающейся головкой. Эта деталь качественно фиксирует кабель, оберегая контакты от сдавливания, резьбовое соединение от срыва. Полученное соединение полностью герметично.

Прокалывающие зажимы для электрических проводов используются при прокладке воздушных линий. Благодаря герметичности узлы устойчивы против атмосферных воздействий. Перепады температуры и влажности не влияют на качество полученных соединений. Полная защита обеспечена вследствие использования приложенных специальных резиновых колпачков. Колпачки предназначены для защиты выходящих свободных концов.

Способ установки ответвителей

Конструкция современных моделей клемм для отвода позволяет совершать данную операцию за короткое время с безопасностью при монтаже. Благодаря высокому качеству материалов ответвитель прокалывающего типа позволяет произвести надежный контакт без разрыва изоляции.

Чтобы произвести ответвление проводов, выполняются следующие операции:

Выбор подходящей модели в соответствии с параметрами соединяемых проводов.
Установка прибора на основную магистраль.
Продевание в отверстие жилы для ответвления и фиксация при помощи болта.
Постепенное закручивание затяжного болта до срыва головки, эта операция осуществляется при помощи динамометрического ключа.

При выборе нужной модели нужно изучить маркировку прибора. На ней указаны допустимые сечения жил и размер головки болта под соответствующий ключ. Наиболее часто используются ключи размером 13 мм.

Достоинства и недостатки ответвителей

Ответвитель ОВ обладает отличными качествами:

возможность осуществлять ответвление без отключения напряжения благодаря надежной изоляции контактных пластин от зажимных болтов;
высокая герметичность изделия, позволяющая использовать его при любой погоде;
простота и доступность в использовании;
длительный эксплуатационный срок;
доступная цена;
возможность соединения жил из различных металлов – меди и алюминия.

К недостаткам можно отнести невозможность повторного использования ответвителя.

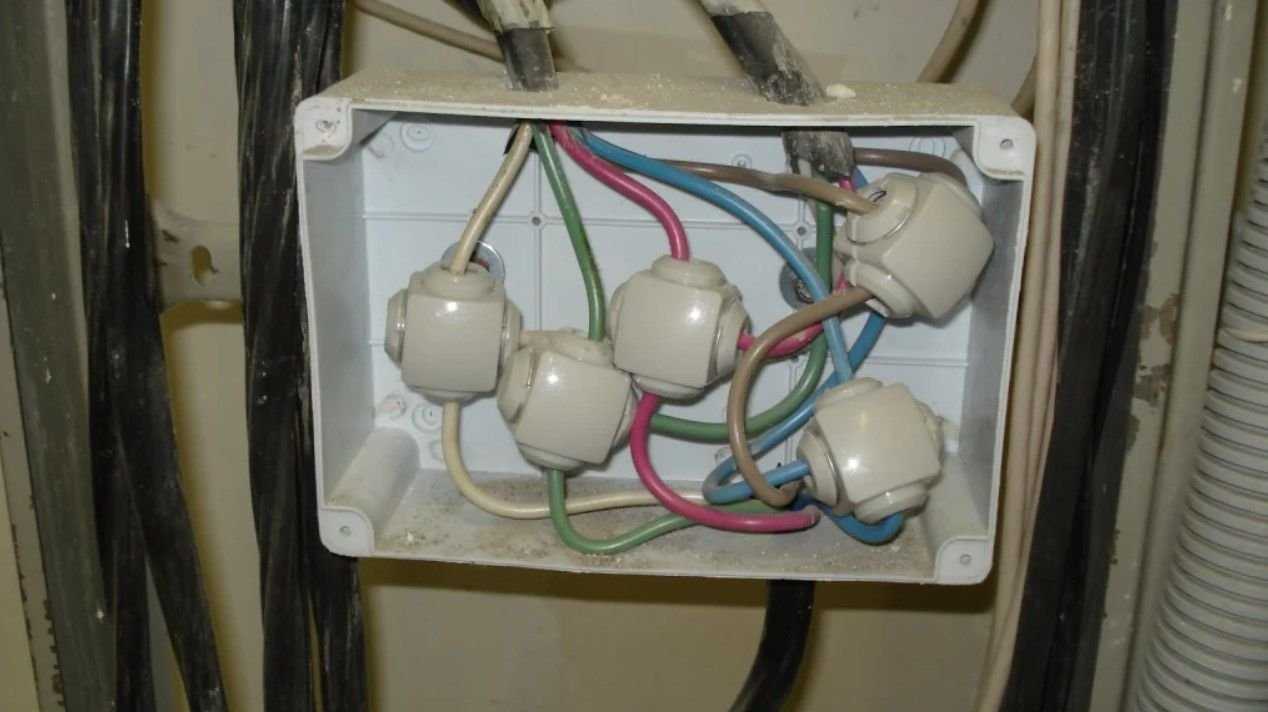

Использование устройств под названием «орех»

При отведении электрического питания от межэтажных распределительных щитков в квартиры применяется соединение проводов с помощью зажимов типа орех. Правильное название этого узла – зажим ответвляющий, благодаря внешнему сходству с плодом, среди электриков он известен, как орех.

После зачистки жилы укладываются в специальное отделение и затягиваются винтиками, после этого корпус защелкивается. Корпус узла орешек не герметичен, в его полость свободно проникают пыль, влага, фрагменты мусора. Для защиты от внешних загрязнений клемму рекомендуется изолировать при помощи изоленты.

Преимущества сжимного устройства:

простота конструкции, удобство в использовании;
надежность и долговечность ответвлений;
компактность, малый вес;
низкая цена;
качественное соединение медных и алюминиевых жил любых сечений.

К недостаткам относятся такие свойства:

отсутствие герметичности сжимного ореха;
необходимость отключения электросети во время проведения операции по ответвлению.

Сжимной орех можно приобрести в торговой сети, он предназначен для соединений проводов, имеющих сечение 1,5 – 150 квадратных миллиметров. Допускаются комбинированные сочетания жил из алюминия и меди, для этих целей используют соединительные промежуточные пластинки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Маркировка соединителей

Как подобрать колпачок? Ведь размеры и сечения скрутки у них разные и классифицируются по суммарной площади поперечного сечения жил. Эта площадь указывается в номере соединителя, который может быть от одного до пяти. Чем больше номер, тем больше проводов колпачок способен соединить.

Но с такими цифрами нужно быть внимательным, так как есть два вида устройств: отечественные и европейские. Обозначение у обоих стандартов одинаковое – цифры, только европейские номиналы намного меньше отечественных

Поэтому, покупая СИЗ, лучше обращать внимание на суммарное сечение, чем на его номер. Все это прописывается на упаковке. Маркировка изделия осуществляется следующим образом: сначала прописывается аббревиатура СИЗ, затем помечается тип корпуса (с выступами или без них)

Выступ необходим для лучшей фиксации пальцами зажима. После типа корпуса прописывается суммарное поперечное сечение проводов, которые соединяются в зажиме. Сечение колеблется от 0,5 до 10 мм2. Как правило, в зависимости от типа и размера изделия, их корпуса окрашивают в определенный цвет, чтобы было удобно использовать колпачки. В таблице ниже указывается цветовое решение в зависимости от типа корпуса, благодаря чему вам станет понятнее, как выбрать СИЗ для скрутки:

Маркировка изделия осуществляется следующим образом: сначала прописывается аббревиатура СИЗ, затем помечается тип корпуса (с выступами или без них). Выступ необходим для лучшей фиксации пальцами зажима. После типа корпуса прописывается суммарное поперечное сечение проводов, которые соединяются в зажиме. Сечение колеблется от 0,5 до 10 мм2. Как правило, в зависимости от типа и размера изделия, их корпуса окрашивают в определенный цвет, чтобы было удобно использовать колпачки. В таблице ниже указывается цветовое решение в зависимости от типа корпуса, благодаря чему вам станет понятнее, как выбрать СИЗ для скрутки:

Также следует помнить, что колпачками можно пользоваться только в том случае, когда осуществляется соединение двух одинаковых проводов. Если требуется соединить провода из алюминия и меди, то сделать это с помощью СИЗ уже невозможно. В этом случае можно применить клеммник, металлический зажим (орешек) или болт.

Способы соединения алюминиевых и медных проводов

Существует множество ситуаций, при которых возникает острая необходимость в организации подобных соединений. И далеко не всегда можно быстро и беспроблемно заменить старую алюминиевую проводку в доме на новую медную. Если при попытке подключить новое электрическое оборудование выяснилось, что проводка в доме алюминиевая, то обязательно воспользуйтесь одним из доступных соединителей.

Перечислим основные разновидности электромонтажных соединителей для разных проводников:

Клеммная колодка (клеммник)

Данные устройства заслуживают отдельную статью для рассмотрения, а пока обратим ваше внимание на основные нюансы их эксплуатации. Для надежного контакта алюминиевого и медного проводников в устройстве винтового или самозажимного типа нужно изготавливать пластины из нейтральных материалов. В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий

Эта информация должна указываться на маркировке или в инструкции к изделию.
«Орешки». О них мы писали выше. Свое название изделия получили благодаря строению: роль скорлупы играет пластиковый корпус из карболита, начинки – зажимные пластины для хорошего контакта. Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.
Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.

В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий. Эта информация должна указываться на маркировке или в инструкции к изделию.
«Орешки». О них мы писали выше. Свое название изделия получили благодаря строению: роль скорлупы играет пластиковый корпус из карболита, начинки – зажимные пластины для хорошего контакта. Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.
Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.

Это интересно: Расчет заземления для частного дома — формулы, схемы, видео

Пример применения и порядок сборки

В качестве примера применения изделий типа «орех» обычно рассматривается трехфазный кабель, от которого отводится проводка сечением 1,5 мм2. Правильный подход к обустройству такого ответвления предполагает следующий порядок действий:

На кабельной линии сечением 6 мм2 в месте отвода снимается изоляция на длину прижимной пластины соединителя.
Проводится подготовка самого ореха, для чего берется отвертка и с ее помощью сначала поддевается, а затем удаляется стопорное кольцо, имеющееся на корпусе.
Половинки изделия разъединяются.
Нужно выкрутить прижимные болты из контактных пластин.
С отводящей жилы с меньшим сечением также снимается защитная изоляция на длину, соответствующую размеру прижимной пластины.

На заключительном этапе работ оголенные части сначала заправляются в пазы под плашки разъема, а затем с усилием затягиваются винтами.

При затягивании винтов не следует прикладывать слишком больших усилий, способных привести к повреждению резьбы сжимов. По завершении этой операции переходят к сборке корпуса ореха

При этом важно различать две половинки, в которых имеется четыре целевых отверстия. Одно из них просто запаяно, другое предназначается для вывода отходящего провода, а еще два – для проводки магистрального кабеля. Части собранного корпуса надежно фиксируются специальными стопорными кольцами

Части собранного корпуса надежно фиксируются специальными стопорными кольцами.

Соединение скруткой

Если у вас по каким-то причинам нет возможности применять другие способы соединения электрических проводов, можете воспользоваться скруткой, только сделайте её качественно. Очень часто она используется как временный вариант и заменяется в последующем более надёжными способами коммутации.

Как соединить провода с помощью скрутки? Для начала зачищаются жилы на 70-80 мм. Главное, все коммутируемые проводники закручивать в одну единую скрутку одновременно, а не наматывать один вокруг другого.

Многие ошибочно начинают закручивать жилы между собой с того места, где заканчивается изоляционный слой. Но лучше в этом месте зажать обе жилы одними пассатижами, а вторыми захватить кончики проводов и производить вращательные движения по направлению часовой стрелки.

Если сечение провода маленькое, вы можете сделать скрутку руками. Выровняйте проводники по срезу изоляции и крепко держите их в этом месте левою рукою. Все коммутируемые кончики выгните в один единый загиб под углом 90 градусов (длины загиба в 10-15 мм будет достаточно). Правой рукой держите этот загиб и вращайте по ходу часовой стрелки. Это надо сделать крепко и прочно. Если руками в конце уже сложно крутить, воспользуйтесь пассатижами, как описано выше. Как только скрутка станет ровной и красивой, можете обрезать загиб.

Можно и несколько проводов так соединить, но тогда, чтобы легче было их скручивать, делайте длиннее загиб, где-то порядка 20-30 мм.

Как правильно выполнить скрутку проводов показано в этом видео:

https://youtube.com/watch?v=5tt_fqCjsQw

Также существует способ выполнения скрутки проводов с помощью шуруповерта, о нем смотрите тут:

О скрутке проводов с помощью специального инструмента смотрите здесь:

Теперь полученную скрутку надо тщательным образом заизолировать. Для этого используется изолента. Не жалейте её, наматывайте в несколько слоёв, причём изолируйте не только само соединение, но и заступите на 2-3 см поверх изоляции жил. Таким образом, вы обеспечите скрутке изоляционную надёжность и убережёте контактное соединение от попадания влаги.

Заизолировать соединение проводов можно и с помощью термотрубок. Главное не забыть надеть трубку заранее на одну из соединяемых жил, а потом насунуть на место скрутки. Под тепловым воздействием термическая трубка сжимается, поэтому слегка нагрейте её края, и она прочно обхватит провод, тем самым обеспечивая надёжную изоляцию.

Если скрутка выполнена качественно, есть вероятность того, что она прослужит вам долгие годы, при условии нормальной величины нагрузочного тока в сети. Но всё-таки лучше на этом этапе не останавливаться и укрепить место соединения сваркой либо пайкой.

Орехи электрические соединительные

Приветствую Вас друзья на моем сайте «Электрик в доме». Очередная статья, которую мне бы хотелось опубликовать будет посвящена электрическому контакту в плане ответвления и соединения проводов.

Я очень много внимания уделял темам соединения проводов, но в этот раз рассмотрим соединительные зажимы типа «орех».

На первый взгляд из выражения «орех» может сложиться негативное впечатление, но это очень простое и надежное устройство. Немого позже станет ясно, почему его так называют.

В моей практике довольно часто встречаются варианты соединения проводов с помощью ответвительных зажимов типа «орех».

Их часто применяют, если необходимо сделать ответвление от магистрального провода не разрываю основную линию. Примером тому послужит схема этажного распределительного щитка.

Дело в том, что в многоквартирных домах электроэнергия поступает в квартиры ответвлением от основной магистральной линии.

Попробую объяснить. Например, есть девятиэтажный дом. На каждом этаже расположен свой распределительный щиток.

С первого этажа на последний через каждый щиток проходит кабельная линия – три фазы и ноль (система TN-C). Это в старых домах, а в новых помимо фазных проводов и рабочего ноля еще и заземление отдельным проводом прокладывают (получается пяти-проводная система TN-C-S).

Статья про систему заземления TN-C-S

Система заземления TN-C-S. Правила подключения в щите учета частного дома?

Электрик в доме22 октября 2022

В щитке от этого кабеля идет отвод питания в каждую квартиру. Но чтобы обеспечить надежность питания для всех потребителей дома, магистральная линия не разрывается на каждом этаже, а идет цельным проводом. А питание в квартиры поступает методом ответвления как раз вот с помощью таких ответвительных сжимов типа «орех».

Если же сделать наоборот, например, разрывать все четыре провода в щите на каждом этаже и подключать их на какую-нибудь клеммную колодку то в таком случая надежность питания у всех потребителей дома резко ухудшается.

Скажем, если пропадет контакт по одной фазе на втором этаже без напряжения останутся квартиры семи верхних этажей в доме, которые подключены к этой фазе. А это никому не нужно.

Как правильно использовать сжим орех

Итак, сжим ответвительный выбирается по сечению соединяемых проводов. Чем толще провода, тем больших размеров сам орех, а также зажимная плашка. Поэтому в первую очередь надо измерить длину желобков на пластинах и перенести их на провода с небольшим припуском 3-4 мм. Затем эти участки надо оголить, то есть снять изоляцию, используя, к примеру, острый нож. Учтите, что срезать изоляцию надо под углом, чтобы не повредить саму металлическую жилу.

К следующим позициям отнеситесь с особой ответственностью.

Голые участки проводов надо зачистить наждачной бумагой до металлического блеска. Для этого сам провод предварительно надо обработать кварцевазилиновой пастой.
После этого открытый кабель надо протереть чистой тряпочкой и снова нанести кисточкой тонкий слой пасты.
После чего необходимо подготовить сам зажим, а точнее, зажимную плашку. Ее надо разобрать и почистить контактные плоскости (желоба) ацетоном.
Обязательно проверьте все детали ореха на предмет исправности. Особенно это касается резьбовых соединений винтов.
После чего необходимо установить два зажимных винта напротив ответвленного отверстия (желоба). Их надо просто наживить.

Соединение проводов через орех

Подготовительная часть установки закончена, можно переходить к самому процессу подключения. Итак, плашку надеваем на голый магистральный провод. Затем вставляем провод ответвительной линии в желоб ответвления. Устанавливаются два винта. Теперь четыре крепежа крест накрест зажимаются на каждые два-три оборота. После чего необходимо проверить установку всех проводов. Просто подергайте их руками. И последний штрих – надо удалить излишки пасты тряпочкой.

Остается только установить две части корпуса сжима на плашку и закрепить их между собой подпружиненными кольцами, стягивая их пластмассовым резьбовым соединением (болт-гайка).

Способы соедининения алюминиевого провода с медным

Проколы для кабеля СИП – конструкция, выбор и установка

Скрутка проводов правильно – виды, плюсы и минусы
