Замена патрона в светильнике своими руками

Устройство

Конструкционные особенности патронов зависят от серии. Чаще всего применяются приспособления типа Е. Поэтому строение патронов можно рассмотреть на их примере: Благодаря двум пластинам из латуни на вкладыше и крепежным планкам с резьбой происходит подача электрического тока на разъемный соединитель лампы.

На изображении выше заметно, как пластинки контактируют с цокольной частью.

Чтобы избежать поражения током, подсоединяйте фазную жилу к центральному контакту цоколя.

Патроны типа G функционируют так же, но их строение более простое, чем у приборов серии Е. Кроме того, штыревые устройства немножко по-другому передают ток на разъемный держатель лампочки.

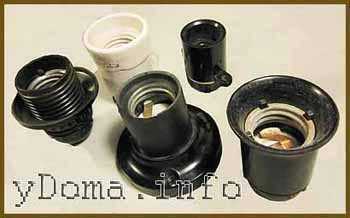

Типы электрических патронов

• патроны байонетные;
• патроны резьбовые;
• патроны для трубчатых галогенных ламп накаливания;
• патроны для стартеров люминесцентных ламп;
• патроны для проекционных ламп накаливания.

Следующий вид электроустановочного изделия это переключатели и выключатели света.

Переключатели и выключатели света

• для скрытой и открытой установок;
• для установки выключателя, переключателя — на проводах;
• для встраивания в какие-либо осветительные приборы;
• различные переключатели для открытой установки.

Далее:

Двухполюсные электрические соединители

• разветвители;
• вилочные части различные виды электрических штепсельных вилок;
• розеточные части различные электрические розетки;
• удлинители — разветвители электрические соединения, выполненные по той же схеме что и в распределительной коробке;
• соединители для светильников с люминесцентными лампами;
• соединители для светильников с лампами накаливания;
• резьбовые однополюсные предохранители.

Электроустановочные автоматы

• резьбовые автоматические предохранители;
• автоматические выключатели.

комбинированные и групповые электроустановочные устройства

• с фиксированными устройствами;
• бесконтактные светорегуляторы;
• наборные электроустановочные устройства.

Наборы электрических зажимов

• к пускорегулирующим аппаратам для газоразрядных ламп ;
• к светильникам.

Каждое такое электроустановочное изделие имеет свое:

• назначение;
• номинальное значение напряжения на которое рассчитано это изделие;
• номинальное значение силы тока при соответствующей нагрузке;
• мощность подключаемой нагрузки.

Для ламп накаливания, газоразрядных ламп, снабженных резьбовым цоколем соответствует свой установленный диаметр цоколя в зависимости от мощности самой лампы:

• Е 14;
• Е 27;
• Е 40.

Байонетные лампы накаливания, электрический патрон которых — не резьбовой, широко применяются к примеру в различных видах транспорта:

• железнодорожный транспорт;
• автомобильный транспорт;
• мотоциклетный транспорт

и далее. Электрические патроны для стартеров, применяемые в люминесцентных светильниках — так же всем хорошо известны. Электрические патроны для люминесцентных ламп имеют свою величину диаметра и соответственно снабжены цоколями следующих типов:

• G 5;
• G 10;
• G 13.

Для кварцевых галогенных ламп накаливания цоколи снабжены следующими типами:

• G 6, 35;
• G 9, 5.

Комбинированные изделия

Комбинированные электроустановочные изделия — это те изделия, у которых в общем корпусе собраны различные электроустановочные устройства:

• патрон с выключателем;
• розеточная часть электрического соединения с выключателем

и другие виды.

Групповые изделия

Групповые, допустим к примеру однотипные изделия, представляют из себя разветвители на:

• две;
• три;
• четыре

розеточные части электрических соединений. Если проще выразиться, то в приведенном примере упоминаются обыкновенные удлинители — для подключения нескольких бытовых приборов.

Электрические зажимы

Если взять для примера — светильники, данные электрические зажимы предназначены для их подключения. Медные или алюминиевые провода для такого типа подключений, должны иметь максимальное сечение провода — четыре квадратных миллиметра. Для пускорегулирующих аппаратов сечение провода должно составлять не менее 1,5 квадратных миллиметра.

При подключении нагрузки следует обращать свое внимание на номинальные значения того или иного электроустановочного изделия, а именно на:

• напряжение;
• мощность

и силу тока.

Как подключить к электрическому патрону розетку

Иногда возникает потребность установить розетку, а до ближайшей распределительной коробки далеко. С таким случаем, я столкнулся, когда делал ремонт в ванной комнате. У зеркала нужно было установить дополнительный светильник и обеспечить возможность подключения электроприборов, например электробритвы.

В ванной комнате уже был установлен настенный светильник – шарик. Подсоединил к контактам в электрическом патроне параллельно еще два провода и подключил к ним параллельно розетку. Правда, когда выключен свет в ванной комнате, то розетка тоже обесточена, но в этом есть и положительная сторона. В случае протечки воды с верхнего этажа, не будет короткого замыкания, даже если в розетку попадет вода.

Устанавливать розетку в ванной или душевой комнате нужно на максимально возможном удалении от ванны или душа, чтобы исключить попадание брызг воды. Я установил стандартную розетку, служит более 17 лет без проблем. Хотя лучше установить герметичную, предназначенную для помещений с повышенной влажностью.

Еще раз мне приходилось подключаться к электрическому патрону розетки в туалетной комнате, когда устанавливал автоматический датчик включения света и дооснащал унитаз функцией биде.

В давние времена, когда оплата за электроэнергию бралась за количество лампочек и розеток в квартире, широко применялось устройство, прозванное в народе «жулик».

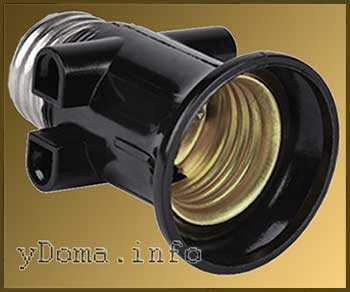

В электрический патрон ввинчивался переходной патрон, который вы видите на фотографии. С одной стороны на нем внешняя резьба как у лампочки, а с другой – внутренняя резьба, как у обыкновенного патрона. В этом жулике были вмонтированы две латунные трубки, как в розетке. Жулик позволял подключать к люстре любые электроприборы. Такой жулик можно сделать и самому из обыкновенного электрического патрона.

Из чего состоит патрон?

В процессе работы с электричеством очень важно не забывать о четко регламентированных правилах, способных не только обеспечить оборудованию нормальную работу, но и сохранить здоровье владельцам жилья. Поэтому, прежде чем размышлять на тему того, как установить патрон для лампочки, нужно твердо запомнить несколько обязательных условий:. Поэтому, прежде чем размышлять на тему того, как установить патрон для лампочки, нужно твердо запомнить несколько обязательных условий:

Поэтому, прежде чем размышлять на тему того, как установить патрон для лампочки, нужно твердо запомнить несколько обязательных условий:

• во-первых, сам элемент и монтируемая в него лампа должны соответствовать друг другу. Это значит, что цоколь осветительного прибора должен быть подходящим;
• во-вторых, не стоит забывать о периодической замене электрического оборудования, что и объясняет необходимость подключения лампы непосредственно в патроне, а не напрямую от сети.

Принцип устройства этого элемента является следующим: посредством особого винта один из проводов крепится к боковому контакту, а другой с помощью такого же винта присоединяется к центральному.

Основными составляющими этой детали являются гильза, корпус и центральный контакт. Все они зафиксированы на изоляторе.

Виды, маркировка и технические характеристики электрических патронов

Все электрические патроны по принципу работы устроены одинаково и отличаются только габаритными размерами, материалом из которого они изготовлены и конструктивным исполнением.

На корпусе электрического патрона обычно нанесена маркировка, где указаны его технические характеристики. Если они не указаны, то можно узнать их из таблицы по присоединительным размерам цоколя лампы.

Электрические патроны по способу подключения цоколей ламп выпускаются двух разновидностей: винтовые серии Е и штыревого типа серии G.

На электрические резьбовые патроны для ламп распространяется ГОСТ Р МЭК 60238-99, согласно которого патроны для сети 220 В выпускаются трех типов. Е14 – в быту именуемый миньон, Е27 и Е40 – для уличных светильников.

На штыревые патроны для ламп распространяется ГОСТ Р МЭК 60400-99, нормирующий технические требования на патроны типа: G4, G5.3, G6.35, G8, GR8, G10, GU10, G10q, GR10q, GX10q, GY10q, G13, G20, GX23, G24, GX24, GY24, G32, GX32, GY32, GX53, 2G7, 2G11, 2G13, Fa6, Fa8 и R17d, предназначенные для работы в сети 220 В. Стоит отметить, что в маркировке штыревых патронов число обозначает расстояние в патроне между контактными отверстиями для установки штырей ламп.

Как видите, согласно ГОСТ модельный ряд электрических патронов довольно широкий, поэтому в таблице перечислены только популярные виды, которые наиболее часто устанавливаются в люстры и светильники для освещения помещений и улицы.

В таблице максимальный ток нагрузки и мощность подключаемых ламп являются справочными и зависят от материала, из которого изготовлен патрон. Например, керамические патроны в отличие от пластмассовых, выдерживают больший ток и допускают подключение более мощных ламп.

Электрический патрон на три лампочки

В китайских люстрах встречаются нестандартные электрические патроны E27, предназначенного для вкручивания сразу двух, трех и более лампочек.

Патрон на три лампочки устроен, и подключается следующим образом. В контактирующих пластинах есть отверстия, и к ним можно подсоединить провода винтами с гайками М3, если есть под рукой паяльник, то можно провода к пластинам присоединить пайкой. Красной стрелкой указана пластина, к которой нужно подключать фазный провод. Нулевой провод подключается к месту направления синей стрелки. Пунктирной синей линией показано соединение между контактами. Эту перемычку можно и не делать, так как пластины будут соединены между собой через цоколь вкрученной лампочки, на фото зеленая линия. Но тогда, если правая лампочка не будет вкручена, то на левую лампочку тоже не будет поступать питающее напряжение.

Устройство патрона

В большинстве случаев электропатрон е14 к светильнику крепится с помощью дна. Там есть дырка для кабеля. Есть модели с штырьковым креплением к лампе, классическим закручиванием и комбинированным креплением (когда лампочка ставится в часть патрона, а потом закручивается). Интересно отметить, что элементы, имеющие поворотно-резьбовое соединение, сложные, но незаменимые, так как на них постоянно оказывается физическое и механическое воздействие.

Сегодня можно прикрепить к осветительному оборудованию цоколь за токопроводящие провода, с помощью трубки, контактных зажимов и втулки.

За токоподводящие провода

На дно е14 ставится пластиковая втулка, имеющая центральное отверстие для кабеля. Далее делается монтаж пластикового винта, подключается цоколь и зажимаются провода винтом. В результате цоколь надежно фиксируется.

Устройство за токоподводящие провода

На трубке

Цоколь на трубке крепится благодаря гайкам, с помощью которых ставится арматура для люстры с колпаками. Вся нагрузка падает на трубку. Через нее проходят провода для освещения. Далее резьбовые патроны могут быть украшены с помощью абажурных колец или других декоративных элементов.

Устройство на трубке

Втулкой

Втулка — устройство для закрепления патронов в лампочках с настенными бра. Его изготавливают из листовых материалов. Проделывается отверстие для прикрепления цоколя е14

Важно отметить, что втулки из пластмассы не используются, поскольку светоисточники в них деформируются. Следует применять металлические модели. Крепежная резьба разная, поэтому стандартов не существует

Крепежная резьба разная, поэтому стандартов не существует

Крепежная резьба разная, поэтому стандартов не существует.

Обратите внимание! Чтобы заменить пластиковую втулку, стоит воспользоваться резистором. До поломки следует разобрать и сравнить резьбу. Устройство втулкой

Устройство втулкой

Устройство втулкой

С безвинтовыми контактными зажимами

Патронный корпус со дном е14, который использует безвинтовые виды зажимных контактов, соединен защелками. К трубке, имеющей резьбу, осуществляется прикручивание дна и после производятся электропровода. Корпус создается в виде цилиндра и прикрепляется к части дна. Элементы е14 ремонтируются и обслуживаются в любое время самостоятельно.

Устройство с безвинтовыми контактными зажимами

Электропатрон е14 — наиболее распространенный цоколь осветительного прибора. Имеет низкую цену, простоту эксплуатации и широкий цветовой диапазон. Не греется и не имеет в себе вредных веществ.

Способы крепления электрических патронов в люстрах и светильниках

При замене или ремонте неисправных электрических патронов в люстрах и светильниках их приходиться снимать. Для этого необходимо знать, как крепиться патрон к основанию люстры.

Крепится патрон в люстрах и светильниках, как правило, за донышко. В отверстии ввода провода в патрон есть резьба. У Е14 – М10×1. У Е27 может быть одна из трех: М10×1, М13×1 или М16×1. Светильники бывают подвешены непосредственно на электропроводе и на металлической трубке любой длины и формы с резьбой на конце.

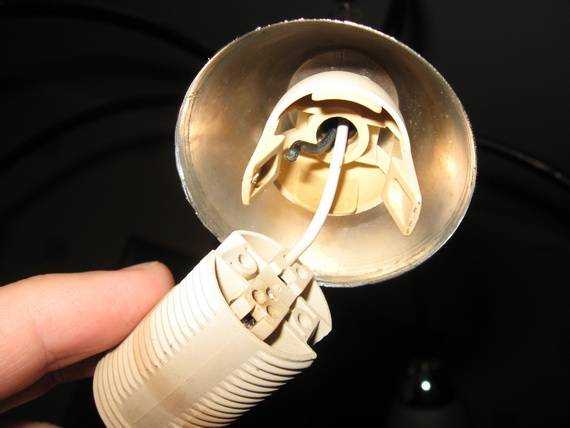

Крепление электрического патрона в светильнике за токоподводящий провод

Крепление патрона за токоподводящий провод без его дополнительного закрепления не допустимо. В донышко вворачивается пластмассовая втулка с отверстием в центре для прохождения электропровода, в которой предусмотрен фиксирующий пластмассовый винт.

После подключения проводов к контактам патрона и его сборки, пластмассовым винтом зажимают провод. Часто втулкой еще закрепляют декоративные элементы светильников и детали для крепления плафона. Таким образом, обеспечивается надежность подключения электрического патрона, подвески светильника и крепление плафона. Фото отчет о том, как я крепил патрон за токоподводящий провод при изготовлении бра для прихожей. Провод применяется специальный с повышенной механической прочностью.

Крепление электрического патрона в люстре на трубке

Крепление электрического патрона на металлической трубке самое распространенное, так как позволяет подвешивать тяжелые плафоны и дает простор дизайнерской фантазии. На трубку часто навинчивает дополнительные гайки и с помощью них, непосредственно на трубке крепят любую арматуру люстр, декоративные колпаки, сами плафоны. Всю нагрузку уже несет не электрический патрон, а металлическая трубка. Провод для подключения патрона пропускается внутри трубки.

Есть электрические патроны, у которых на наружной части цилиндрического корпуса есть резьба, на которую можно накрутить абажурное кольцо и с помощью него закрепить плафон или другой элемент дизайна и направления светового потока.

Крепление электрического патрона втулкой

В настольных лампах и настенных светильниках электрические патроны часто закрепляются металлическими или пластмассовыми трубчатыми втулками к деталям из листового материала. Такой способ крепления расширяет возможности конструкторов светильников, так как достаточно просверлить в любом месте детали, сделанной из листового материала отверстие и закрепить патрон втулкой.

Не однократно приходилось ремонтировать светильники с таким креплением электрического патрона втулками из пластмассы по причине ее деформации. От нагрева лампочкой накаливания, пластмасса деформировалась, и электрический патрон начинал болтаться.

Заменял расплавленную втулку металлической. Брал от переменного резистора типа СП1, СП3. У них крепежная резьба М12×1

Обращаю внимание, что резьба может быть и другой. Дело в том, что присоединительная резьба патронов Е27 не нормирована, и каждый изготовитель патрона делал резьбу по своему усмотрению. Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону

Резистор полностью разбирается и из пластмассового основания извлекается втулка

Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается и из пластмассового основания извлекается втулка.

Крепление электрического патрона в люстре с безвинтовыми контактными зажимами

Крепление электрического патрона с безвинтовыми контактными зажимами несколько отличается от крепления традиционного по причине того, что соединение корпуса с донышком осуществляется с помощью двух защелок, а не резьбы.

Сначала на трубку с резьбой в люстре накручивается донышко, затем в патрон заправляются провода и в завершение цилиндрический корпус защелкивается в донышко. На фотографии защелки у донышка отломаны, с такой неисправностью люстра попала мне в ремонт. Такой патрон можно отремонтировать, технология ремонта описана в статье ниже.

Поэтому если Вам придется менять такой патрон в люстре, то для того, чтобы не испортить провода, сначала отведите с помощью отвертки в стороны защелки, тем самым освободив корпус от донышка.

На этой фотографии изображен патрон с безвинтовыми контактными зажимами, установленный при ремонте люстры взамен патрона, вышедшего из строя. В данной люстре патрон выполняет и крепежную функцию, фиксирует декоративную металлическую чашку, к которой в собранной люстре прилегает стеклянный плафон.

Ошибки при монтаже и эксплуатации

В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.

1Подключение фазного проводника к резьбовой части цоколя.

Чем это все заканчивается подробно описывалось выше.

2Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.

Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.

3Подключение многожильных проводов без пайки и лужения. 4Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.

5Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.

Проверка работы

После крепления люстры на потолок в патрон вкручивается лампа и подается электрический ток. Если работа по замене выполнена правильно и все контакты соединены, то лампа накалится.

Если же после замены изделия обнаружены какие-либо неполадки (мигание лампы или же ее перегорание), следует найти их причины. Как вариант – это может быть неправильное подсоединение токоподводящих проводов.

1. Выполнять замену, не обесточив помещение , категорически запрещено, зачастую это приводит к трагическим последствиям.
2. В случае обнаружения неполадок в основной необходимо произвести полную или частичную ее замену.
3. Иногда патроны изначально имеют отводные провода, поэтому при соединении различного вида провода , например, в качестве основного, выступает алюминий, а от осветительного прибора идет медь, для подсоединения целесообразно использовать специальные клеммники. Если таковых нет – провода следует соединить, скрутить и покрыть изоляционной лентой.
4. Прежде чем снять люстру, следует запомнить или зарисовать схему подключения , что исключит возможность неправильного подсоединения.
5. Если причиной снятия потолочного светильника является вышедший из лада патрон, можно попробовать его отремонтировать. Зачастую латунные пластины отходят, окисляются или ржавеют. В таком случае их можно очистить шлифовальной шкуркой. Также следует осмотреть контактные крепежные детали, находящиеся под керамической вставкой. При необходимости их подчищают и подкручивают. После тщательного осмотра патрон собирают и вкручивают в него лампу, конца проводов светильника помещают в переноску. Результатом правильно проведенного ремонта будет излучение света лампой.
6. Подчас лампу накаливания из патрона извлечь не представляется возможным – цоколь заклинивает, и при отвинчивании лампы извлекается лишь стеклянная колба. Чтобы в дальнейшем патрон можно было использовать в других люстрах, необходимо отвинтить цилиндрический элемент корпуса изделия, удерживая его за нижнюю часть. Если эти манипуляции не дают положительного результата, цоколь разрешается выкрутить посредством плоскогубцев, взяв его край и провернув в патроне.

Лампочка вкручивается в специальное устройство — патрон, предназначенный для светильника, через него контактирует с электрическим током. Непосредственно к патрону подводится электрический кабель от электросети. Все декоративные элементы, входящие в конструкцию осветительного прибора, также фиксируются к нему.

В этой статье:

Виды

Несмотря на идентичный принцип работы всех патронов, они производятся двух видов, что позволяет крепить лампочки разными способами. Чаще всего, в быту используют устройства с внутренней резьбой для стандартных ламп накаливания, но нередко встречаются патроны с гильзами для штырькового цоколя люминесцентных или галогенных.

Материалом производства корпуса могут быть как термоустойчивая пластмасса, так и керамика.

Главной технической особенностью изделия с гильзой является её диаметр. У каждого вида он разный и измеряется в миллиметрах. Для обозначения типа используется значение в виде Ехх, где хх – это диаметр (например, Е14, Е40).

Существуют такие типы: Е5, Е10, Е14, Е26, Е27, Е40. Наибольшей потребительской популярностью у населения пользуются Е14 и Е27.

Каждый из них имеет свои особенности, а именно:

Е5 и Е10

Широкого распространения не получили из-за потребления подходящими лампочками значительного количества тока, но малой отдачи световой энергии.

Е14

Небольшой патрон, чаще всего предназначен для декоративных лампочек соответствующего диаметра. Так как их мощность не превышает 60Вт – то люстра зачастую оснащается дополнительными устройствами, для обеспечения полноценного освещения всей комнаты.

Е27

Универсальный винтовой патрон, может использоваться для вкручивания обычных, энергосберегающих люминесцентных и галогенных ламп. В этом случае, не нужно с точностью учитывать все нюансы.

Е40

Этот тип используется для габаритных мощных ламп, которые могут осветить достаточно большую площадь помещения.

Люстра, работающая на галогенных или светодиодных лампах, должна быть оснащена специальными штырьковыми патронами. Их видов великое множество и подобрать подходящую лампочку очень сложно.

Рекомендуется покупать новую (взамен перегоревшей), только на примере старой. Одним нюансом низковольтной люстры является наличие встроенного трансформатора, который подаёт (преобразует 220V в 12V) ток на патрон с лампочкой (ми). Этот факт передаёт осветительному прибору дополнительный вес.

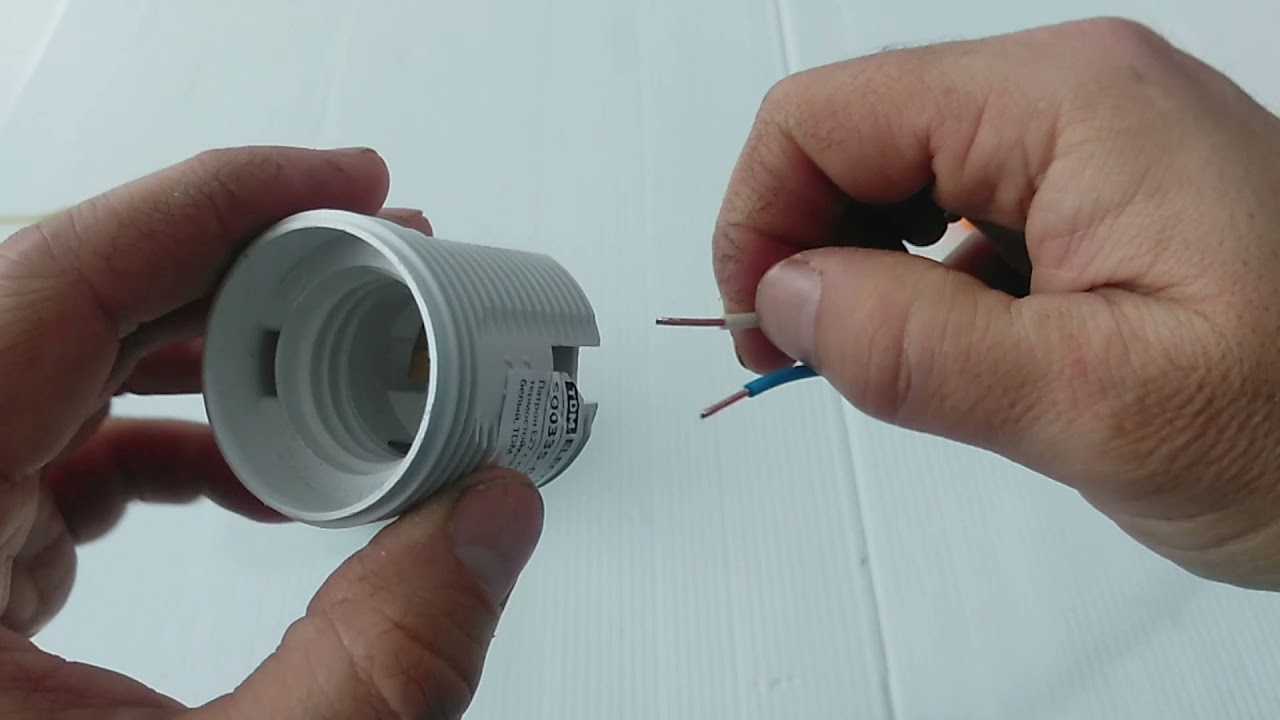

Как подключить обыкновенный электрический патрон

Чтоб понять, как подключать провода к патрону, необходимо рассмотреть сборку патрона с нуля. Это пригодится в случае ремонт патрона. Латунная пластина центрального контакта прижимается к вкладышу из керамики. При помощи винта, вкрученного в пластину из стали, которая располагается на другой стороне вкладыша, контактная устанавливается на вкладыше.

Винт служит не только для закрепления центрального контакта, но и пропускает через себя ток на этот контакт. Гровер использовать необязательно, но если вы его установите, будет лучше. Винт следует затягивать с достаточным усилием, так как через него проходит ток. По такому же принципу устанавливается вторая пластина из латуни. Центральный контакт необходимо подогнуть до уровня боковых контактов.

На проводниках формируются колечки. Затем они продеваются через донышко и фиксируются к стальным пластинам. Если патрон подобран для подключения через стандартный выключатель, фазу следует подключать к центральному контакту. Проверьте, насколько хорошо центральный контакт прилегает. Чтобы это проверить, приложите цоколь лампы к контакту, убедившись, что во время прилегания цоколя к контактам, центральный прогибается не менее чем на несколько миллиметров. Если это не так, отогните контакты вверх.

Остается накрутить корпус на дно. Патрон готов к использованию, остается подобрать под него лампу.

Как подключить патрон для лампочки

Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.

Неразъемное крепление связано с самодельной пайкой или запрессовкой на заводе-изготовителе изделия. Последняя процедура актуальна для элементов серий G4-G10. Из них заранее выводятся два изолированных кабеля, длина которых не превышает 100 мм. К электрической проводке элементы крепятся при помощи клеммной колодки.

Обыкновенный электрический

Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.

При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.

Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.

К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.

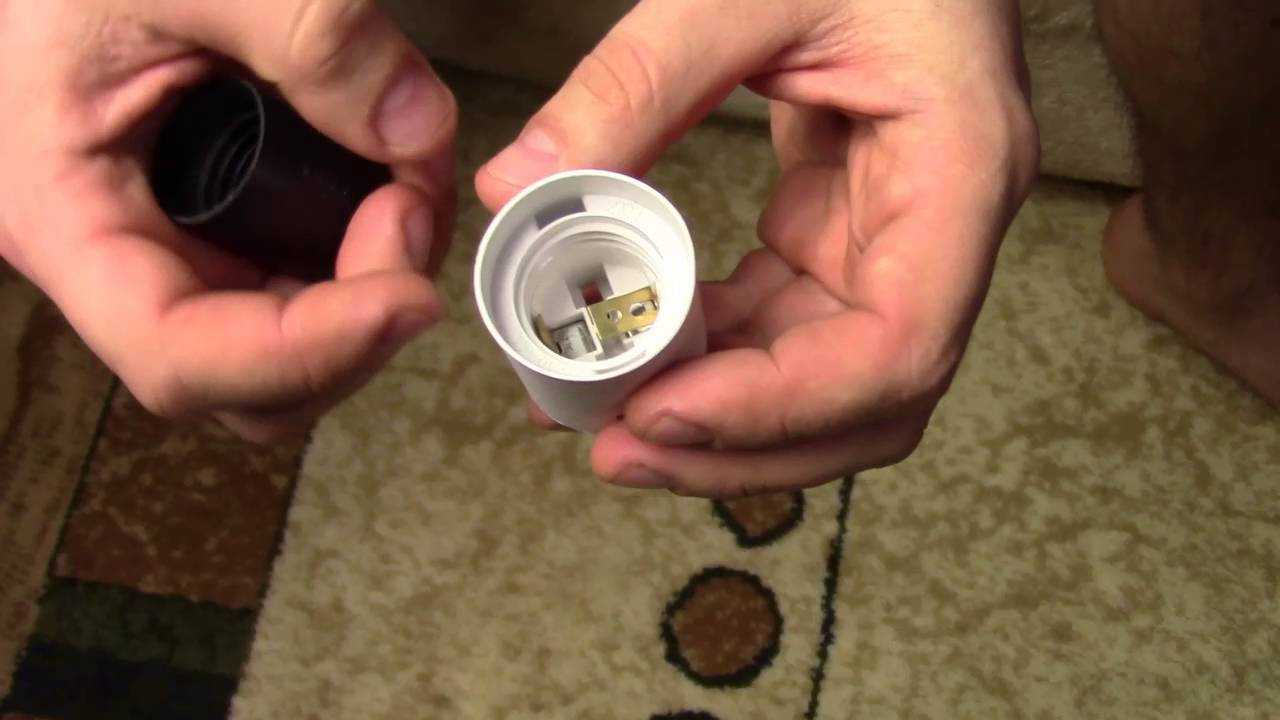

Патрон с клеммами

При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.

Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.

Обратите внимание! Основной недостаток изделия с клеммами — невозможность ремонта, поэтому при выходе из строя нужно целиком поменять патрон на новый. Среди типоразмеров наиболее популярны модельные ряды E14 и E27, используемые и в обычных электрических изделиях

Безвинтовой электрический

Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.

Важно! Таким способом можно соединить множество экономок, потребляющих минимум электроэнергии. Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением. Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением

Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.

Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.

Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.

Возможные проблемы и пути их решения

Контакты могут почернеть, если плохо соединены провода, идущие от него до осветительной аппаратуры. Тогда нужно проверить проводку и при необходимости провести зачистку.

Если лампочка излучает тусклый свет, ощущается запах гари и слышится жужжание, то лучше всего полностью разобрать устройство. Нужно осмотреть все жилы, зачистить пластинки, если нужно подогнуть их поближе к контакту с разъемным соединителем.

Если подобные проблемы случились с патроном серии G, то придется покупать новое устройство. Это связано с тем, что они неразборные и соединяются заклепками.

Если винты, которые прижимают латунные пластинки к вкладышу неплотно прикручены, то соединения будут перегреваться. Поэтому во время сборки патрона с усилием завинчивайте винты.
